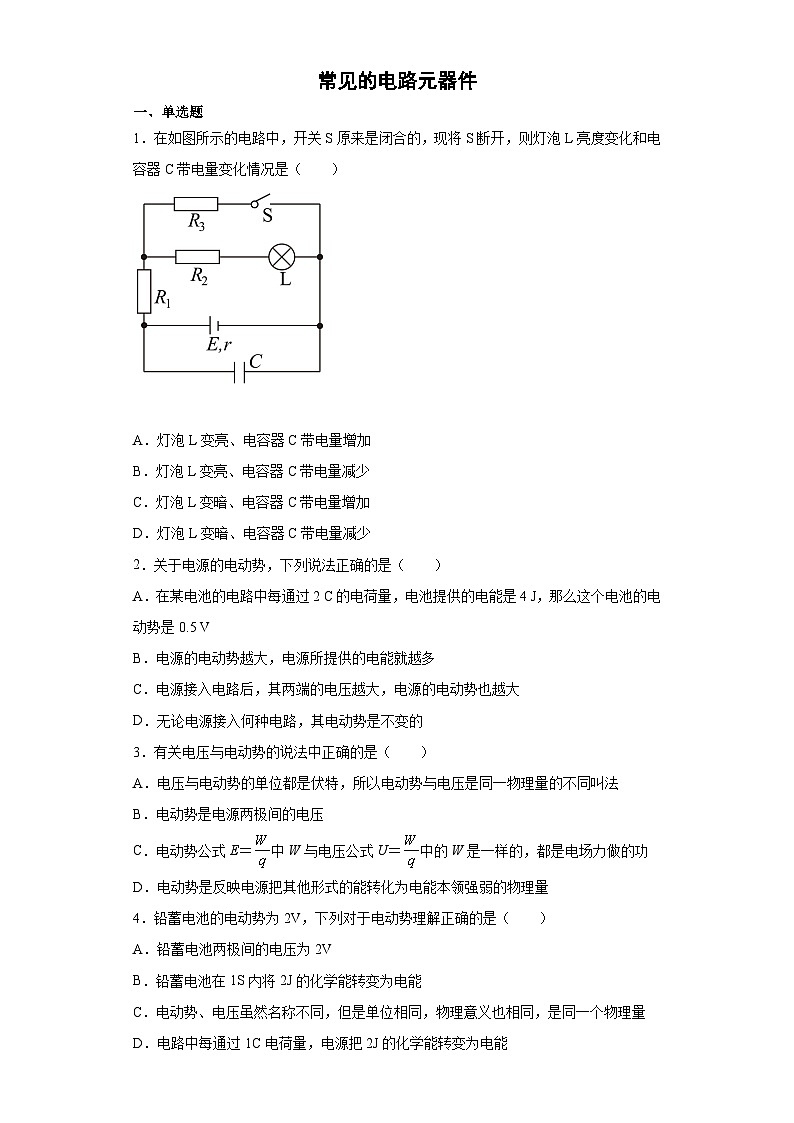

常见的电路元器件

一、单选题

1．在如图所示的电路中，开关S原来是闭合的，现将S断开，则灯泡L亮度变化和电容器C带电量变化情况是（　　）

A．灯泡L变亮、电容器C带电量增加

B．灯泡L变亮、电容器C带电量减少

C．灯泡L变暗、电容器C带电量增加

D．灯泡L变暗、电容器C带电量减少

2．关于电源的电动势，下列说法正确的是（　　）

A．在某电池的电路中每通过2 C的电荷量，电池提供的电能是4 J，那么这个电池的电动势是0.5 V

B．电源的电动势越大，电源所提供的电能就越多

C．电源接入电路后，其两端的电压越大，电源的电动势也越大

D．无论电源接入何种电路，其电动势是不变的

3．有关电压与电动势的说法中正确的是（　　）

A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法

B．电动势是电源两极间的电压

C．电动势公式E＝中W与电压公式U＝中的W是一样的，都是电场力做的功

D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量

4．铅蓄电池的电动势为2V，下列对于电动势理解正确的是（　　）

A．铅蓄电池两极间的电压为2V

B．铅蓄电池在1S内将2J的化学能转变为电能

C．电动势、电压虽然名称不同，但是单位相同，物理意义也相同，是同一个物理量

D．电路中每通过1C电荷量，电源把2J的化学能转变为电能

5．关于电源的说法，正确的是（　　）

A．电动势等于电源将单位正电荷从负极移到正极时，克服非静电力所做的功

B．不管电路中电流如何变化，电源的电动势不变

C．电源向外提供的电能越多，表明电动势越大

D．电源内阻越小，电动势越大

6．在炎热的夏天我们可以经常看到，有的小朋友的太阳帽前有一小风扇（如图所示），该小风扇与一小型的太阳能电池板相接，对其供电。经测量该电池能产生的电动势为E=0.6V，则关于该电池的描述正确的是（　　）

A．把该电池接入闭合电路后，电动势减小

B．该电源比电动势为1.5V的干电池做功少

C．单位时间内可把0.6J的太阳能转化为电能

D．通过1C电荷量该电池能把0.6J的太阳能转化为电能

7．如图所示的电路中，把R由改为时，电流减小为原来的一半，则电源的内电阻应为（　　）

A． B． C． D．

8．一台发电机用0.5A电流向外输电，在1min内将180J的机械能转化为电能，则发电机的电动势为（       ）

A．6 V B．360V C．120V D．12V

二、多选题

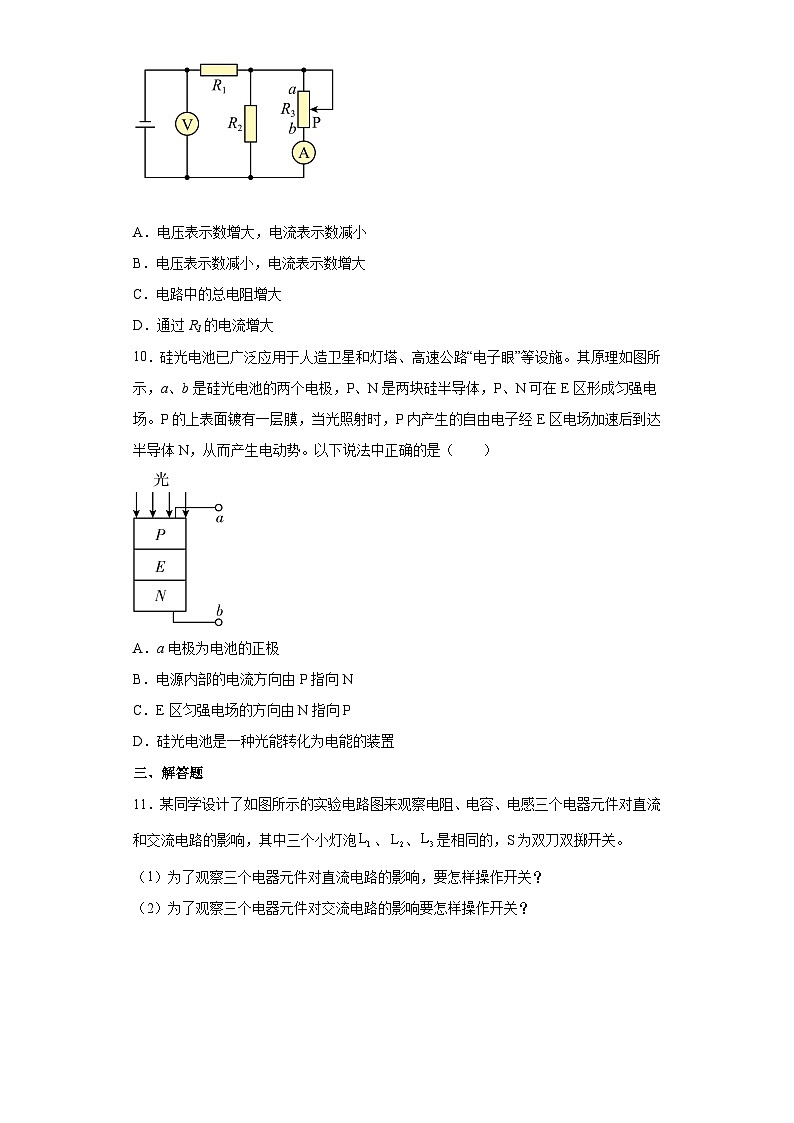

9．如图所示电路中，在滑动变阻器的滑片P由b端向a端滑动的过程中，下列描述正确的是（　　）

A．电压表示数增大，电流表示数减小

B．电压表示数减小，电流表示数增大

C．电路中的总电阻增大

D．通过R1的电流增大

10．硅光电池已广泛应用于人造卫星和灯塔、高速公路“电子眼”等设施。其原理如图所示，a、b是硅光电池的两个电极，P、N是两块硅半导体，P、N可在E区形成匀强电场。P的上表面镀有一层膜，当光照射时，P内产生的自由电子经E区电场加速后到达半导体N，从而产生电动势。以下说法中正确的是（　　）

A．a电极为电池的正极

B．电源内部的电流方向由Р指向N

C．E区匀强电场的方向由N指向Р

D．硅光电池是一种光能转化为电能的装置

三、解答题

11．某同学设计了如图所示的实验电路图来观察电阻、电容、电感三个电器元件对直流和交流电路的影响，其中三个小灯泡、、是相同的，S为双刀双掷开关。

（1）为了观察三个电器元件对直流电路的影响，要怎样操作开关？

（2）为了观察三个电器元件对交流电路的影响要怎样操作开关？

12．音箱可分为高音扬声器和低音扬声器。为了让特定扬声器得到较为纯粹的高频或低频信号，常常采用由电容器与电感器组成的分频器电路。如图所示分别是高音扬声器和低音扬声器的电路图，你能分辨它们吗？

13．如图所示的电路中，当S闭合时，电压表和电流表（均为理想电表）的示数各为1.6 V和0.4A。当S断开时，它们的示数各改变0.1V和0.1A，求电源的电动势和内阻。

14．如图所示的电路中，电阻R＝10Ω，当开关S打开时，理想电压表示数为6V。当开关S合上时，电压表示数为5.46V，则电源的内阻为多少？

参考答案：

1．A

【解析】由图可知，当开关闭合时，R2与L串联后与R3并联，再与R1串联，当开关断开时，R3断开，总电阻增大，总电流减小，可知R1分压及电源内电压减小，由闭合电路欧姆定律可知，灯泡两端电压增大，故灯泡L变亮，电容器并联在电源两端，因内电压减小，路端电压增大，故电容器两端电压增大，由

Q=CU

可知，电容器带电量增加。

故选A。

2．D

【解析】A．由电动势的定义可知，当通过单位电荷时转化的电能为2J，即电源的电动势为2V，A错误；

B．电源所能提供的电能与电动势无关，它是由电源中贮存的可转化能量的多少决定的，B错误；

C．电源的电动势与外电路无关，C错误。

D．无论电源接入何种电路，其电动势是不变的，D正确。

故选D。

3．D

【解析】电压与电动势是两个不同的概念，电动势是反映电源把其他形式的能转化为电能本领大小的物理量，电动势定义式公式中

E＝

W是非静电力做功

电压定义的公式

U＝

W是静电力做功，电动势等于电源没有接入电路时两极间的电压。

故选D。

4．D

【解析】A．铅蓄电池处于开路状态时两极间的电压才等于电源的电动势为2V，所以A错误；

BD．电动势的物理意义为，移动1C的正电荷在电源内从负极到正极，非静电力做功2J，即有2J的化学能转化为电能。所以B错误；D正确；

C．电动势是表征电源把其他形式的能转化为电能本领大小的物理量，但是电压是表征电流做功本领大小的物理量，两者物理意义不同，所以C错误；

故选D。

5．B

【解析】A．电动势在数值上等于把单位正电荷从电源负极移到正极时非静电力所做的功，A错误；

B．电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关，与电路中电流无关，电源的电动势在数值上等于内、外电压之和，B正确；

C．电源从电源的负极向电源的正极移动单位电荷提供的电能越多，电源的电动势才越大，C错误；

D．电动势与电源的内阻无关，D错误。

故选B。

6．D

【解析】A．电动势跟是否接入或者不接入外电路无关，大小不变，A错误；

B．电动势表示电源做功的能力的大小，不表示做功的多少，B错误；

C．由于不知道1s内流过电池的电量，所以不能求出1s内有多少太阳能转变为电能，C错误；

D．根据电动势的定义式

解得

即非静电力对电荷做功为0.6J，则电路中每通过1C电荷量，太阳能电池把0.6 J的太阳能转变为电能，D正确。

故选D。

7．D

【解析】根据闭合电路欧姆定律

当时，

当时

解得

D正确，ABC错误。

故选D。

8．A

【解析】设发电机的电动势为E，电流I=0.5A，时间t=60s，产生的电能W=180J，则由电功公式W=EIt得发电机的电动势

故选A．

9．AC

【解析】滑片P由b端向a端滑动的过程中，滑动变阻器接入电路的电阻增大，电路中总电阻增大，干路电流减小，路端电压增大，电阻R1分压减小，并联支路电压增大，通过电阻R2的电流增大，总电流等于通过电阻R2和通过电流表的电流之和，所以通过电流表的电流减小，综上可知，BD错误。AC正确。

故选AD。

10．ACD

【解析】AB．根据题意，E区电场能使P逸出的自由电子向N运动，因负电荷受到的电场力与电场方向相反，所以电场方向由N指向P，由于电流的方向与负电荷的运动方向相反，所以电源内部的电流方向由N指向P，B错误A正确；

C．由题意可知，电子在E区加速，故电场方向应为N到P，C正确；

D．该电池是将光能转化为电能的装置，D正确。

故选ACD。

11．（1）闭合单刀开关S1、S2、S3，把双刀双掷开关S扳到a、b一边，将低压直流电源接入电路，观察三只小灯泡的亮度；

（2）将双刀双掷开关S扳到c、d一边，将低压交流电源接入电路，观察三只小灯泡亮度的变化，将单刀开关S2闭合观察亮度的变化。

【解析】（1）闭合单刀开关S1、S2、S3，把双刀双掷开关S扳到a、b一边，将低压直流电源接入电路，观察三只小灯泡的亮度。

（2）将双刀双掷开关S扳到c、d一边，将低压交流电源接入电路，观察三只小灯泡亮度的变化，将单刀开关S2闭合观察亮度的变化。

12．见解析

【解析】电容器“通交流，隔直流”，电感器“通直流，阻交流”，a图中高频的信号电流被电容器短路，也被电感阻隔，所以甲发出的是低音；b图中，低频信号电流被电感短路，只有高频信号通过扬声器，综合可知a为低音扬声器电路图，b为高音扬声器电路图。

13．E＝2 V，r＝1 Ω

【解析】当S闭合时，R1、R2并联接入电路，当S断开时，只有R1接入电路，此时路端电压增大、干路电流减小。

当S闭合时，由闭合电路欧姆定律得

即

当S断开时，只有R1接入电路，由闭合电路欧姆定律得

即

联立解得

14．1 Ω

【解析】当S打开时

R外→∞

E＝U外＝6 V

S闭合时，

U外＝IR

即

5.46＝I×10Ω

所以

I＝0.546 A

再由

E＝U外＋I·r

即

6＝5.46＋0.546r

得

r≈1Ω
