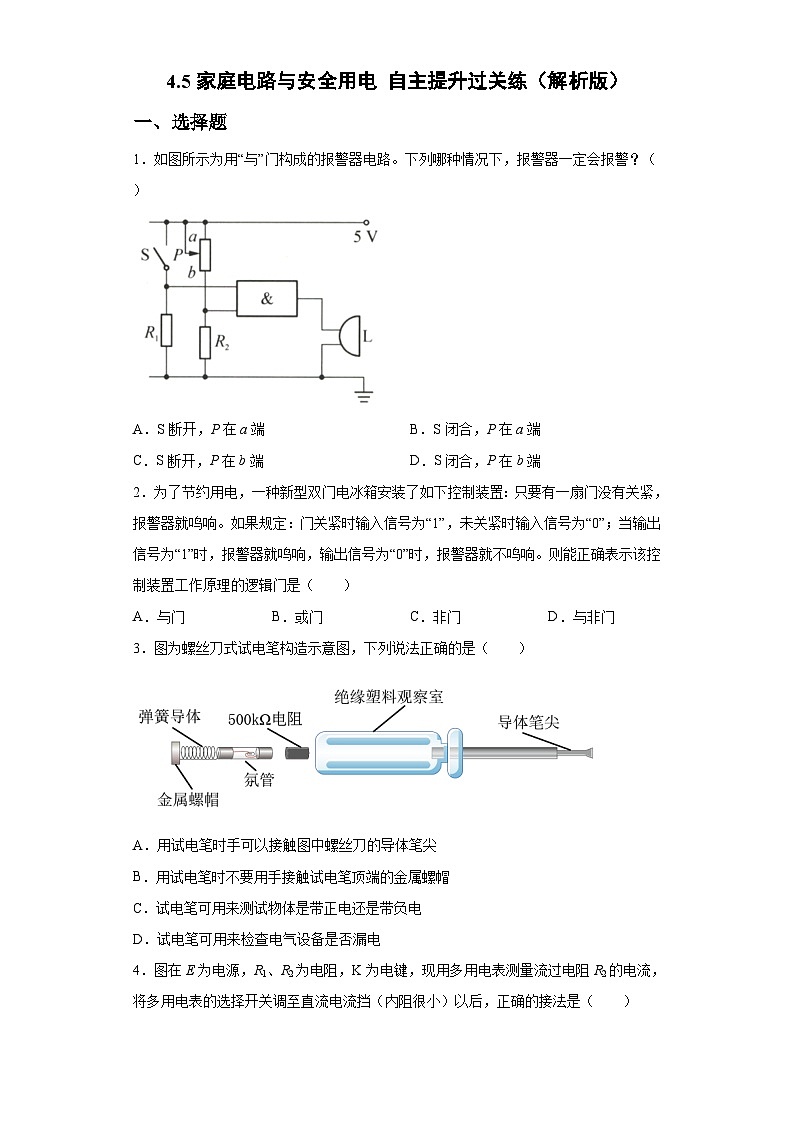

4.5家庭电路与安全用电 自主提升过关练（解析版）

一、选择题

1．如图所示为用“与”门构成的报警器电路。下列哪种情况下，报警器一定会报警？（　　）

A．S断开，P在a端 B．S闭合，P在a端

C．S断开，P在b端 D．S闭合，P在b端

2．为了节约用电，一种新型双门电冰箱安装了如下控制装置：只要有一扇门没有关紧，报警器就鸣响。如果规定：门关紧时输入信号为“1”，未关紧时输入信号为“0”；当输出信号为“1”时，报警器就鸣响，输出信号为“0”时，报警器就不鸣响。则能正确表示该控制装置工作原理的逻辑门是（　　）

A．与门 B．或门 C．非门 D．与非门

3．图为螺丝刀式试电笔构造示意图，下列说法正确的是（　　）

A．用试电笔时手可以接触图中螺丝刀的导体笔尖

B．用试电笔时不要用手接触试电笔顶端的金属螺帽

C．试电笔可用来测试物体是带正电还是带负电

D．试电笔可用来检查电气设备是否漏电

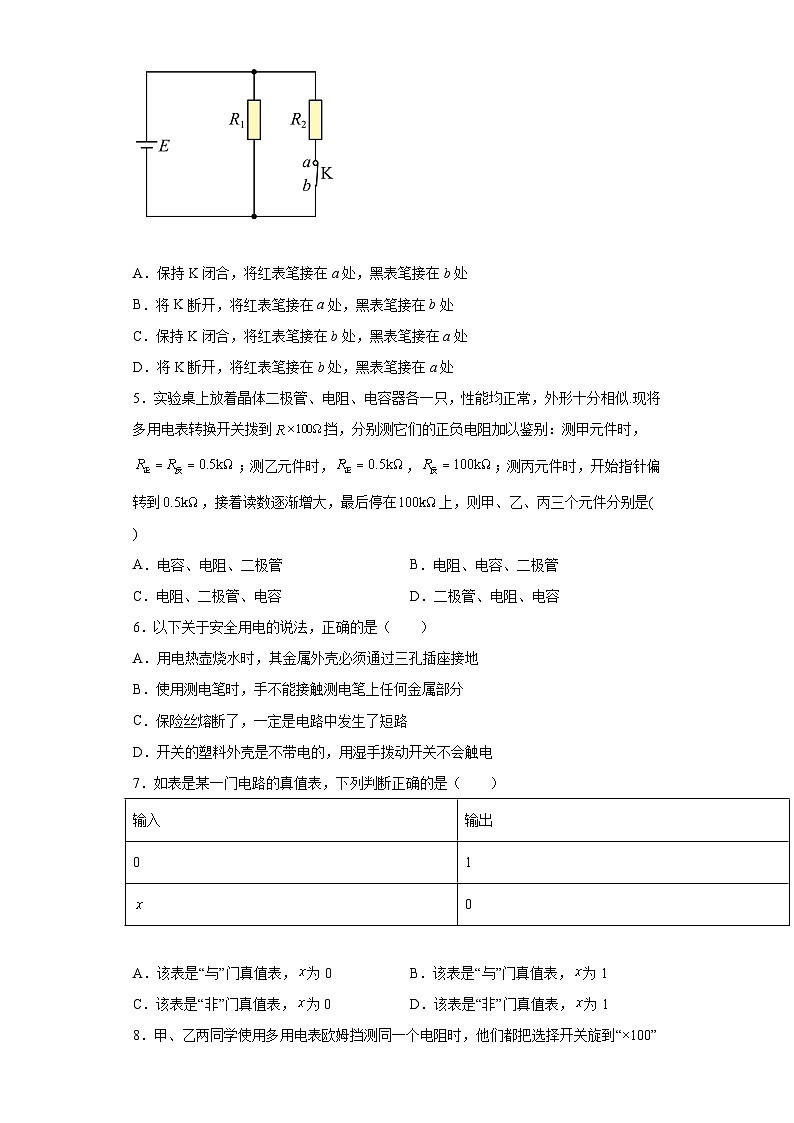

4．图在E为电源，R1、R2为电阻，K为电键，现用多用电表测量流过电阻R2的电流，将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（　　）

A．保持K闭合，将红表笔接在a处，黑表笔接在b处

B．将K断开，将红表笔接在a处，黑表笔接在b处

C．保持K闭合，将红表笔接在b处，黑表笔接在a处

D．将K断开，将红表笔接在b处，黑表笔接在a处

5．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到×挡，分别测它们的正负电阻加以鉴别：测甲元件时，；测乙元件时，，；测丙元件时，开始指针偏转到，接着读数逐渐增大，最后停在上，则甲、乙、丙三个元件分别是( )

A．电容、电阻、二极管 B．电阻、电容、二极管

C．电阻、二极管、电容 D．二极管、电阻、电容

6．以下关于安全用电的说法，正确的是（　　）

A．用电热壶烧水时，其金属外壳必须通过三孔插座接地

B．使用测电笔时，手不能接触测电笔上任何金属部分

C．保险丝熔断了，一定是电路中发生了短路

D．开关的塑料外壳是不带电的，用湿手拨动开关不会触电

7．如表是某一门电路的真值表，下列判断正确的是（　　）

A．该表是“与”门真值表，为0 B．该表是“与”门真值表，为1

C．该表是“非”门真值表，为0 D．该表是“非”门真值表，为1

8．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是(　　)

A．甲选挡错误，而操作正确 B．乙选挡正确，而操作错误

C．甲选挡错误，操作也错误 D．乙选挡错误，而操作正确

9．某家庭电路简化后如图所示，下列说法正确的是（　　）

A．a线是零线，b线是火线

B．电能表是测量用电器总功率的

C．电路中的用电器都是并联在电路中的

D．三孔插座中上边的那个孔可以不接地

10．多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是（　　）

A．当多用电表调至电压挡时按电路图甲连接，然后闭合开关

B．当多用电表调至电流挡时按电路图乙连接，然后闭合开关

C．当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关

D．当多用电表测量二极管的反向电阻时，按电路图丁连接

11．用电压表检查如图电路中的故障，测得Uad＝5.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝5.0 V，则此故障可能是(  )

A．L断路 B．R断路

C．R′断路 D．S断路

12．如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是（　　）

①把多用电表的选择开关置于交流500V挡或置于OFF挡；

②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；

③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；

④在表盘上读出电压值；

⑤把多用电表的选择开关置于直流25V挡；

⑥把多用电表的选择开关置于直流5V挡

A．⑤③④① B．②⑤①④

C．⑥③④① D．⑥②④①

13．使用多用电表的欧姆挡测电阻时，下列说法正确的是（　　）

A．电阻刻度线是均匀的，且每一挡的测量范围都是从0到∞

B．每一次换挡，都要重新进行一次调零

C．测量前应检查指针是否停在“Ω”刻度线的“∞”处

D．测量时，若指针偏转很小（靠近∞附近），应换倍率更大的挡进行测量

14．下列做法，符合安全用电规范的有

A．插拔电器插头前，先把湿手擦干

B．把多个大功率电器插在同一个插线板上

C．发现电线裸露后，立即请专业人员更换电线

D．移动用电设备时可以不断开电源

15．在如图所示的电路中，闭合开关S时，灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路做了如下检查并做出判断（如下表所示）：

以上操作和判断正确的是（　　）

A．1 B．2

C．3 D．都不正确

二、解答题

16．随着科技的发展，越来越多的节能家电被研发出来，包括节能灯、节能空调、节能电冰箱等。上网搜索资料与查阅电器说明书，记录家里电器工作状态下的消耗功率。结合自己日常生活使用电器的时长，试探讨假如家里采用节能家电的话，每个月能节省多少度电。可尝试为自己家规划节能改造方案，并撰写题为“节能用电”的调查报告。

17．家中的用电器是否安全而且环保？大家都有良好的家电使用习惯吗？请与同学们交流和讨论。

参考答案

1．D

【详解】

电键闭合时，输入高电平，P在b端，也是输入高电平，即输入信号为“11”，则报警器一定会报警。

故选D。

2．D

【详解】

两个门均关紧时，输入两个“1”，则报警器不鸣响，即输出为“0”；两个门只有一个门关紧时，输入一个“1”和一个“0”， 则报警器鸣响，即输出为“1”；两个门均未关紧时，输入两个“0”，则报警器鸣响，即输出为“1”，符合以上逻辑关系的逻辑门是与非门。

故选D。

3．D

【详解】

AB．用试电笔时，手不要接触试电笔前端的导体笔尖，必须接触试电笔末端的金属螺帽，使测试物体和大地之间形成通路，故A、B错误；

C．试电笔的作用是检验家庭电路中的火线和零线，不能测试物体是带正电或负电，故C错误；

D．试电笔可用来检查电气设备的外壳是否带电，D正确。

故选D。

4．B

【详解】

调至直流电流挡后，应串联在电路中，将K断开，红表笔接高电势，接a处，ACD错误，B正确。

故选B。

5．C

【详解】

现将多用电表转换开关拨到档，分别测它们的正反电阻加以鉴别，测甲元件时，，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，，，说明正向接时阻值较小，反向接时阻值较大，因此乙元件是二极管；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上，说明刚开始时正在给电容器充电，阻值较小，当稳定后阻值会很大，则丙元件是电容器。

故选C。

6．A

【详解】

A．用电热壶烧水时，其金属外壳必须通过三孔插座接地，以防外壳带电时危及人身安全，故A正确；

B．使用测电笔时，要用手接触测电笔笔尾的金属体，这样才能辨别火线和零线，故B错误；

C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；

D．开关的塑料外壳是不导电的，但用湿手拨动开关时可能会发生触电事故，故D错误。

故选A。

7．D

【详解】

根据真值表可知，该表是“非”门真值表，当输出为0时，输入为1。

故选D。

8．D

【详解】

选择开关旋到“×100”挡，正确操作，指针偏角太小，说明被测阻值较大，所选挡位偏小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，故选D。

9．C

【详解】

A．用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，故A错误；

B．电能表是测量电路中消耗的电能的仪器，不是测量电功率的，故B错误；

C．家庭电路中各个用电器是并联的关系，故C正确；

D．三孔插座的上边的那个孔必须接地，防止带有金属外壳的用电器漏电时发生触电事故，故D错误。

故选C。

10．B

【详解】

A．测电压时，多用电表的红表笔应接在待测电阻的高电势点，A错误；

B．测电流时应将待测电阻与多用电表串联，且电流应从红表笔进入、从黑表笔流出， B正确；

C．测电阻时，应将待测电阻与电路断开后测量， C错误；

D．因为多用电表的黑表笔与内部电池的正极相连，所以测量二极管反向电阻时，应将黑表笔与二极管的负极相连， D错误。

故选B。

11．B

【详解】

ABCD.由Ucd＝0 V，Ubc＝0 V可知电路为断路故障(电路中无电流)，由测得Uad＝5.0 V和Uab＝5.0 V可知，b、d两点等电势，电键S、灯泡L、电阻R′均为通路，所以故障可能是R断路，故B正确ACD错误。

故选B。

12．C

【详解】

一节干电池电动势为1.5V，故选择开关置于直流5V挡，电流是由红表笔流进电表，所以红表笔接电源正极，测后为了安全，选择开关置于交流500V挡或置于OFF挡。

故选C。

13．BCD

【详解】

A．电阻刻度线是不均匀的，故A错误；

B．每换一次挡位，都要进行一次欧姆调零，故B正确；

C．使用前检查指针是否停在欧姆挡刻度线的“∞”处，故C正确；

D．测量时若发现表针偏转的角度较小，应该更换倍率较大的挡来测量，故D正确。

故选BCD。

14．AC

【详解】

A、水是电的导体，用湿手插拔电器插头，很容易发生触电事故，所以插拔电器插头前，先把湿手擦干，故选项A正确；

B、家庭电路中把多个大功率电器插在同一个插线板上，则会使电路中电流过大，而引起火灾，故选项B错误；

C、电线裸露在外，若有电时，容易发生触电事故，所以发现电线裸露后，立即请专业人员更换电线，故选项C正确；

D、移动用电设备时为防止漏电，发生触电事故，故要先断开电源，故选项D错误．

15．AC

【详解】

选直流电压挡时，红、黑表笔分别接高、低电势点，若指针偏转，说明a、b两点有电压，其他地方完好而a、b之间有断路；若指针不偏转，说明a、b两点电势相等，a、b之间必短路，1正确；选欧姆挡时，已启用欧姆表内电源，必须将外电路电源断开，故2是错误的；而3显然正确，A、C正确。

故选AC。

16．见解析

【详解】

以节能灯和白炽灯为例，一盏20W的节能灯亮度相当于一盏100W的白炽灯。若它们每天都正常发光10小时，节能灯耗电

0.02kW×10h=0.2kW·h

白炽灯耗电

0.1kW×10h=1kW·h

可见使用节能灯每天可节约用电

1kW·h-0.2kW·h=0.8kW·h

则每个月能节省24度电。

为了用电的安全和环保，我们平常要养成良好的家电使用习惯，比如在放置冰箱时，它的背面与墙之间要留出空隙，这比起紧贴墙面来每天可以节能20%左右；电饭锅煮饭，用温水或热水煮饭，可以省电30%；微波炉等电器插头与插座的接触要匹配良好，否则将多耗电40%。除此之外，如热水器的最佳温度设置在40℃~60℃时最省电，洗衣机应按额定容量洗涤，水量过多或过少都不利于节能。另外音响、电视机、电脑、打印机、电风扇和饮水机要及时拔掉插头，省电又安全。家庭在选购电灯和电器时也要选购节能产品。

17．见解析

【详解】

家中的用电器大部分都是安全而且环保。为了用电的安全和环保，我们平常要养成良好的家电使用习惯，比如在放置冰箱时，它的背面与墙之间要留出空隙，这比起紧贴墙面来每天可以节能20%左右；热水器的最佳温度设置在40℃~60℃时最省电，洗衣机应按额定容量洗涤，水量过多或过少都不利于节能。另外音响、电视机、电脑、打印机、电风扇和饮水机要及时拔掉插头，省电又安全。家庭在选购电灯和电器时也要选购节能产品。
