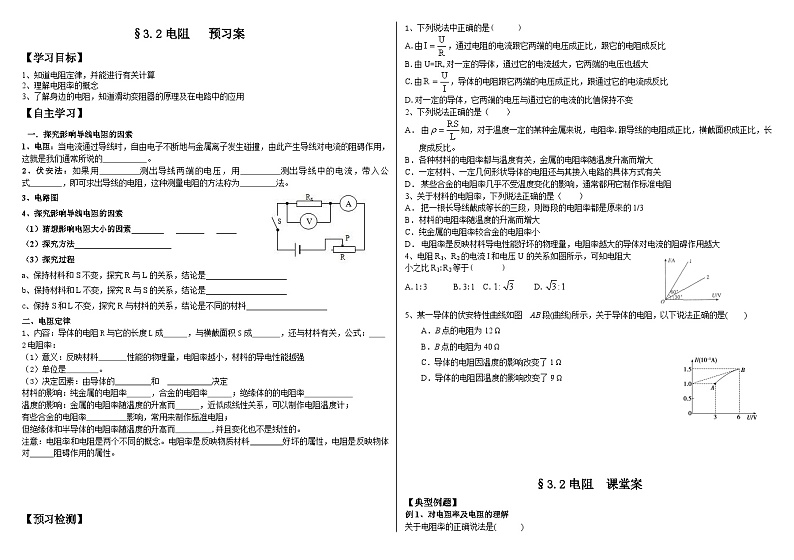

§3.2电阻   预习案

【学习目标】

1、知道电阻定律，并能进行有关计算

2、理解电阻率的概念

3、了解身边的电阻，知道滑动变阻器的原理及在电路中的应用

【自主学习】

一．探究影响导线电阻的因素

1、电阻：当电流通过导线时，自由电子不断地与金属离子发生碰撞，由此产生导线对电流的阻碍作用，这就是我们通常所说的           。

2、伏安法：如果用        测出导线两端的电压，用        测出导线中的电流，带入公式        ，即可求出导线的电阻，这种测量电阻的方法称为         法。

3、电路图

4、探究影响导线电阻的因素

（1）猜想影响电阻大小的因素________   _______   _____

（2）探究方法________________________

（3）探究过程

a、保持材料和S不变，探究R与L的关系，结论是____________________

b、保持材料和L不变，探究R与S的关系，结论是____________________

c、保持S和L不变，探究R与材料的关系，结论是不同的材料____________________

二、电阻定律

1、内容：导体的电阻R与它的长度L成      ，与横截面积S成       ，还与材料有关，公式：

2电阻率：

（1）意义：反映材料       性能的物理量，电阻率越小，材料的导电性能越强

（2）单位是　　　　。

（3）决定因素：由导体的_________和  ___________决定

材料的影响：纯金属的电阻率　　　，合金的电阻率　　　；绝缘体的的电阻率

温度的影响：金属的电阻率随温度的升高而　　　，近似成线性关系，可以制作电阻温度计；

有些合金的电阻率   　　　影响，常用来制作标准电阻；

但绝缘体和半导体的电阻率随温度的升高而         ,并且变化也不是线性的。

注意：电阻率和电阻是两个不同的概念。电阻率是反映物质材料        好坏的属性，电阻是反映物体对      阻碍作用的属性。

【预习检测】

1、下列说法中正确的是(  )

A.由，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比

B.由U=IR,对一定的导体，通过它的电流越大，它两端的电压也越大

C.由，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比

D.对一定的导体，它两端的电压与通过它的电流的比值保持不变

2、下列说法正确的是（　　）

A．  由知，对于温度一定的某种金属来说，电阻率.跟导线的电阻成正比，横截面积成正比，长度成反比。

B．  各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大

C．  一定材料、一定几何形状导体的电阻还与其接入电路的具体方式有关

D．  某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻

3、关于材料的电阻率，下列说法正确的是（    ）

A．  把一根长导线截成等长的三段，则每段的电阻率都是原来的1/3

B．  材料的电阻率随温度的升高而增大

C．  纯金属的电阻率较合金的电阻率小

D．  电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大

4、电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大

小之比R1:R2等于(  )

A.1:3  B.3:1  C.  D.

5、某一导体的伏安特性曲线如图  AB段(曲线)所示，关于导体的电阻，以下说法正确的是(　　)

A．B点的电阻为12 Ω

B．B点的电阻为40 Ω

C．导体的电阻因温度的影响改变了1 Ω

D．导体的电阻因温度的影响改变了9 Ω

§3.2电阻  课堂案

【典型例题】

例1、对电阻率及电阻的理解

关于电阻率的正确说法是(        )

A.电阻率ρ与导体的长度l和横截面积S有关

B.电阻率表征了导体导电能力的强弱,由导体的材料决定且与温度有关

C.电阻率大的导体,电阻一定很大

D.有些合金的电阻率不受温度的变化影响,用它可做成定值电阻

变式1、关于公式R＝和公式R＝ρ，下列说法正确的是(　   　)

A．两式对一切情况都适用

B．R＝仅适用于金属导体，R＝ρ适用于任何导体

C．导体的电阻R与U成正比，与I成反比

D．导体的电阻在温度一定时与导体长度成正比，与导体的横截面积成反比

例2、对电阻定律的理解及应用

方体铜柱的ab端、cd端、ef端分别接入电路，计算接入电路中的电阻各是多大？（设电阻率为ρ）

变式2、如图甲为一测量电解液电阻率的玻璃容器，P、Q为电极，设a＝1 m，b＝0.2 m，c＝0.1 m，当里面注满某电解液，且P、Q加上电压后，其U－I图线如图乙所示，当U＝10 V时，求电解液的电阻率ρ是多少？

例3、伏安特性曲线的理解

如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(　　)

A．R1∶R2＝1∶3         C．通过R1、R2电流大小相等时，电压之比为1∶3

B．R1∶R2＝3∶1         D．R1、R2两端电压相等时，流过R1、R2电流之比为1∶3

变式3：小灯泡灯丝的电阻随温度的升高而增大，加在灯泡两端的电压较小时，通过灯泡的电流也较小，灯丝的温度较低．加在灯泡两端的电压较大时，通过灯泡的电流也较大，灯丝的温度较高．已知一只灯泡两端的电压为1 V，通过灯泡的电流为0.5 A；灯泡两端的电压为3 V时，通过灯泡的电流是1 A，则灯泡两端电压为2 V时，通过灯丝的电流可能是(　　)

A．0.5 A     B．0.6 A   C．0.8 A   D．1 A

【巩固训练】

1．电路中有一段金属丝长为L，电阻为R，要使电阻变为4R，下列可行的方法是(  )

A.将金属丝拉长至2L   B.将金属丝拉长至4L

C.将金属丝对折后拧成一股 D.将金属丝两端的电压提高到原来的4倍

2.如图所示，厚薄均匀的矩形金属薄片边长ab=10 cm,bc=5 cm，当将A与B接入电压为U的电路时，电流为1 A；若将C与D接入电压为U的电路中，则电流为（    ）

A.4 A             B.2 A            C.1/2 A             D.1/4 A

3．滑动变阻器的原理如图所示，则下列说法中正确的是(  )

A.若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值增大

B.若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小

C.若将b、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值增大

D.若将a、b两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值不变

4、 一根长为0.5m的金属丝，横截面积为3.0mm2，在它两端加上0.15V的电压时，通过金属丝的电流为2.0A，求金属丝的电阻率

5、如图所示，现有半球形导体材料，接成两种形式，则两种接法的电阻值之比为______。

6、如图所示，P是一上表面镶有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的厚度为d。管两端有导电金属箍M、N。现把它接入电路中，测得它两端电压为U，通过它的电流为I，则金属膜的电阻为      ，镀膜材料电阻率的计算式为ρ=

参考答案：

预习检测：

1. ABD
2. BCD
3. C
4. A
5. B

例1BD变式1D

例2  Rab=   Rcd=   Ref=

变式2   40Ω•m

例3 AC  变式3C

巩固检测

1. A
2. A
3. AD
4. 4.5x10-7Ω•m
5. 1:4
6.
