高中物理人教版 (2019)必修 第三册第十二章 电能 能量守恒定律2 闭合电路的欧姆定律复习练习题

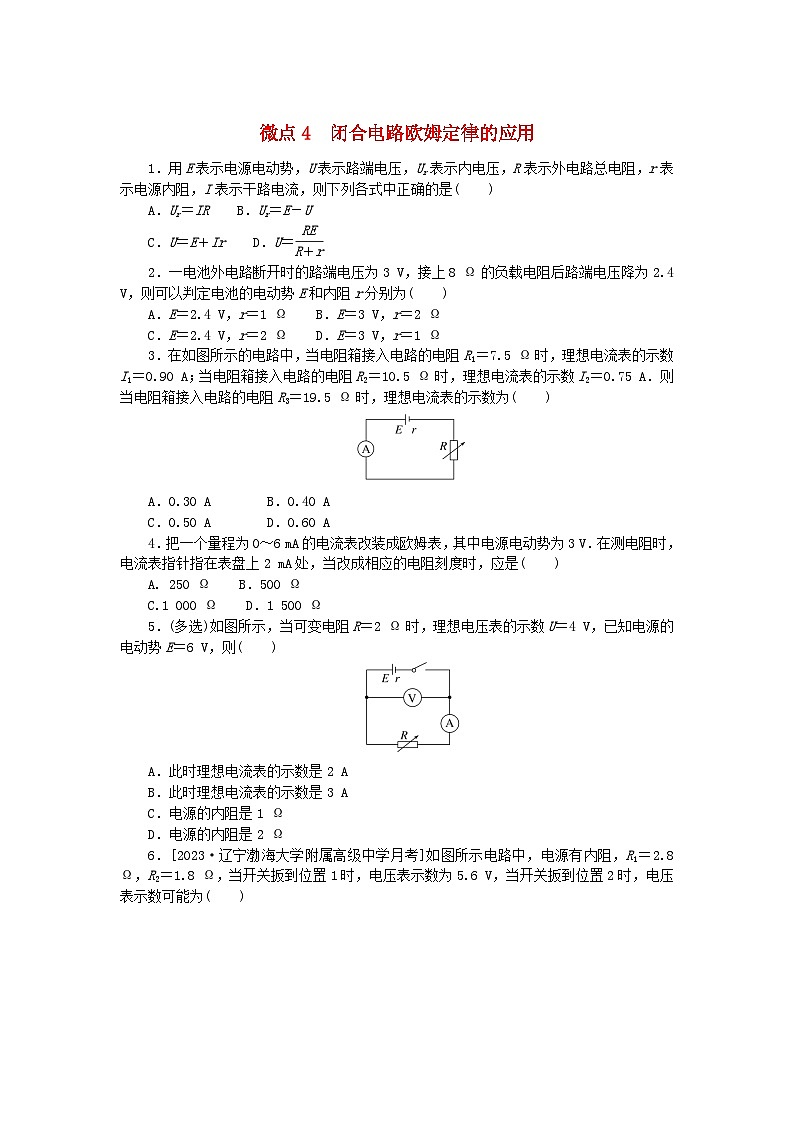

微点4　闭合电路欧姆定律的应用

1．用E表示电源电动势，U表示路端电压，Ur表示内电压，R表示外电路总电阻，r表示电源内阻，I表示干路电流，则下列各式中正确的是(　　)

A．Ur＝IR    B．Ur＝E－U

C．U＝E＋Ir    D．U＝

2．一电池外电路断开时的路端电压为3 V，接上8 Ω的负载电阻后路端电压降为2.4 V，则可以判定电池的电动势E和内阻r分别为(　　)

A．E＝2.4 V，r＝1 Ω    B．E＝3 V，r＝2 Ω

C．E＝2.4 V，r＝2 Ω    D．E＝3 V，r＝1 Ω

3．在如图所示的电路中，当电阻箱接入电路的电阻R1＝7.5 Ω时，理想电流表的示数I1＝0.90 A；当电阻箱接入电路的电阻R2＝10.5 Ω时，理想电流表的示数I2＝0.75 A．则当电阻箱接入电路的电阻R3＝19.5 Ω时，理想电流表的示数为(　　)

A．0.30 A        B．0.40 A

C．0.50 A        D．0.60 A

4．把一个量程为0～6 mA的电流表改装成欧姆表，其中电源电动势为3 V．在测电阻时，电流表指针指在表盘上2 mA处，当改成相应的电阻刻度时，应是(　　)

A. 250 Ω    B．500 Ω

C.1 000 Ω    D．1 500 Ω

5．(多选)如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则(　　)

A．此时理想电流表的示数是2 A

B．此时理想电流表的示数是3 A

C．电源的内阻是1 Ω

D．电源的内阻是2 Ω

6．[2023·辽宁渤海大学附属高级中学月考]如图所示电路中，电源有内阻，R1＝2.8 Ω，R2＝1.8 Ω，当开关扳到位置1时，电压表示数为5.6 V，当开关扳到位置2时，电压表示数可能为(　　)

A．5.4 V    B．5.6 V

C．3.0 V    D．3.6 V

[答题区]

微点4　闭合电路欧姆定律的应用

1．答案：B

解析：因为不知道外电路是纯电阻电路还是非纯电阻电路，所以I＝不一定成立，即U＝不一定成立，D错误；Ur＝E－U一定成立，B正确；根据欧姆定律，可知Ur＝Ir，A错误；根据闭合电路欧姆定律，可知U＝E－Ir，C错误．

2．答案：B

解析：外电路断开时的路端电压等于电动势，即E＝3 V，接上8 Ω的负载电阻后，路端电压U＝E－r＝2.4 V，解得r＝2 Ω，B正确．

3．答案：C

解析：根据闭合电路的欧姆定律得，I1(R1＋r)＝E，I2(R2＋r)＝E，I3(R3＋r)＝E，解得I3＝0.50 A，C正确．

4．答案：C

解析：短接改装后的欧姆表，并使其满偏，可知欧姆表的内阻R内＝ Ω＝500 Ω，当电流表指针指在表盘上2 mA处时，根据闭合电路欧姆定律，可知整个回路的电阻R＝Rx＋R内＝  Ω＝1 500 Ω，所以Rx＝1 000 Ω.

5．答案：AC

解析：由题图可知电压表测量的是路端电压，电流表测的是通过可变电阻R的电流，则U＝IR，得I＝2 A，再由闭合电路欧姆定律有E＝U＋Ir，将I＝2 A、U＝4 V、E＝6 V代入可得r＝1 Ω，故选项A、C正确，选项B、D错误．

6．答案：A

解析：根据闭合电路欧姆定律，当开关扳到位置1时，电压表的读数U1＝＝5.6 V，当开关扳到位置2时，电压表的读数U2＝，两式相比可得＝，即U2＝U1.当r＝0时，U2＝U1＝5.6 V；当r＝∞时，U2＝U1＝×5.6 V＝3.6 V，由此可见，U2的取值范围为3.6 V＜U2＜5.6 V，故A正确，B、C、D错误．
