第4节　简单机械    第1课时　认识杠杆

知识点 1____杠杆的概念及五要素

1.如图所示,一根硬棒,在力的作用下绕着固定点O转动,这根硬棒就是________。

(1)杠杆可以绕其转动的点O叫作________________。

(2)使杠杆转动的力F1叫作________________。

(3)阻碍杠杆转动的力F2叫作________________。

(4)从支点O到动力F1作用线的距离l1叫作____________________。

(5)从支点O到阻力F2作用线的距离l2叫作____________________。

2.如图所示的杠杆OC中,拉力F的力臂为 （    ）

A.OB  B.OA C.OC     D.BC

3.如图所示,救援队员使用撬棒把滚落在公路上的石块撬起,若救援队员在撬棒D点沿DM方向用力撬起石块1,则此时撬棒的支点是________________点;若救援队员在撬棒D点沿DN方向用力撬起石块1,则此时阻力的作用点是________________点。请按第一种方法作出杠杆的五要素(假设阻力垂直于杠杆)。

4.如图所示,某同学正在做俯卧撑,A点是该同学的重心,请画出该同学做俯卧撑时身体所受的动力F1、阻力F2及动力臂l1。

知识点 2____生活中的杠杆

5.图的测量工具中没有利用杠杆的是 （    ）

6.如图甲所示,皮划艇运动员一只手支撑住桨柄的末端,另一只手用力划桨,此时的船桨可看作一个杠杆。图乙的船桨模型中最合理的是              （    ）

7.请按要求完成作图。

(1)请画出图甲中的动力臂l1。

(2)人的手臂相当于一个杠杆,它的支点在O点,请画出图乙中铅球对手的作用力F的力臂l。

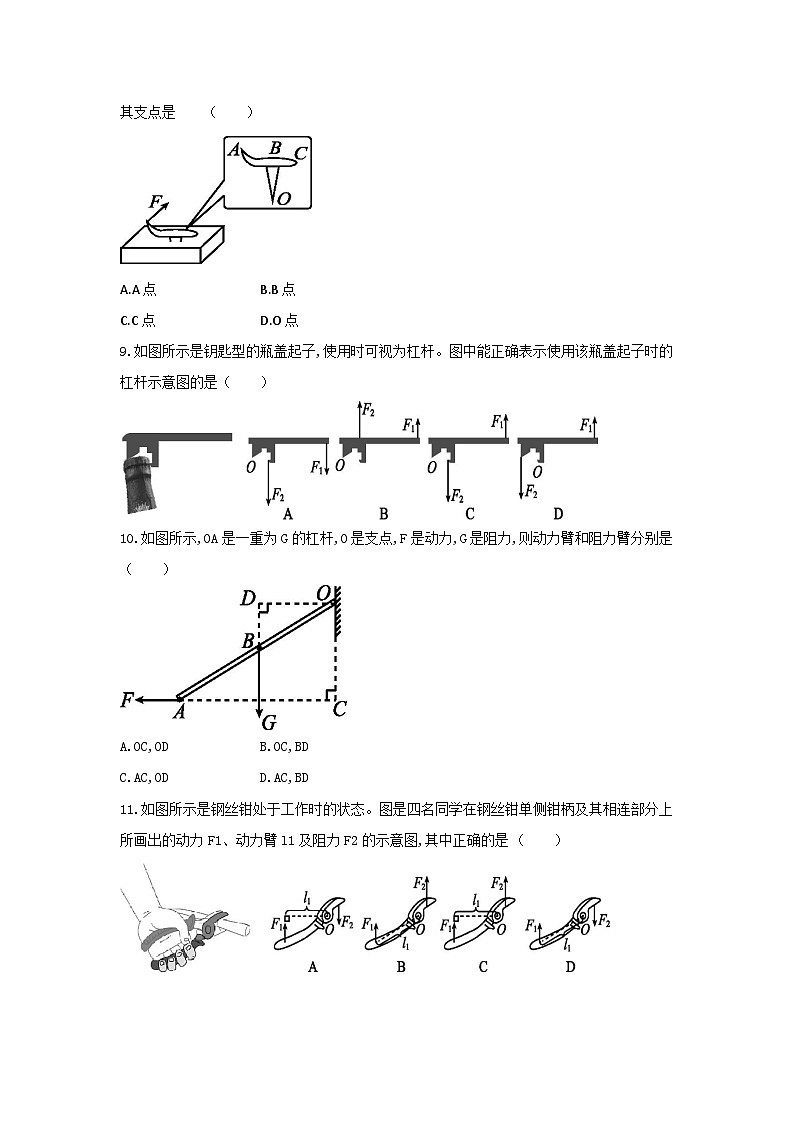

8.如图所示,这款图钉来自一名初中生的创意,翘起部分为预留的施力空间。该图钉作为杠杆,其支点是              （    ）

A.A点    B.B点

C.C点    D.O点

9.如图所示是钥匙型的瓶盖起子,使用时可视为杠杆。图中能正确表示使用该瓶盖起子时的杠杆示意图的是（    ）

10.如图所示,OA是一重为G的杠杆,O是支点,F是动力,G是阻力,则动力臂和阻力臂分别是（    ）

A.OC,OD    B.OC,BD

C.AC,OD    D.AC,BD

11.如图所示是钢丝钳处于工作时的状态。图是四名同学在钢丝钳单侧钳柄及其相连部分上所画出的动力F1、动力臂l1及阻力F2的示意图,其中正确的是              （    ）

12.如图所示,工人师傅将油桶推上台阶,下列说法正确的是 （    ）

A.不能看作杠杆,因为油桶是圆的

B.不能看作杠杆,因为没有支点

C.可以看作杠杆,因为满足杠杆的所有条件

D.可以看作杠杆,支点是油桶横截面的圆心

13.如图所示,一位母亲推着婴儿车行走。当前轮遇到障碍物时,母亲向下按扶把,若把婴儿车视为杠杆,则这时杠杆的支点在________________;若后轮遇到障碍物,则母亲向上抬起扶把,这时杠杆的支点在________________。(均填“前轮”或“后轮”)

14.(2021成都)由于土壤松动,一棵珍稀古树摇摇欲坠。园艺师用绳子将古树系住,通过山体固定,对古树展开救助。如图所示,把古树视为杠杆,O点为支点,A点为古树重心位置。请画出:①古树受到的重力G的示意图。②绳子拉力的力臂l。

15.如图所示是左侧带书柜的办公桌,我们可以把它想象成一个“杠杆”,办公桌的重心在M点,现在要用一个最小的力将这张办公桌的一端稍抬离地面,请标出支点,并画出这个最小力F及其力臂l。

答案

1.杠杆、支点、动力、阻力、动力臂、阻力臂

2.A

3.A、B

4.

5.A

6.B

7.

8.C

9.C

10.A

11.C

12.C

13.后轮、前轮

14.

15.
