第1课时 电压的测量

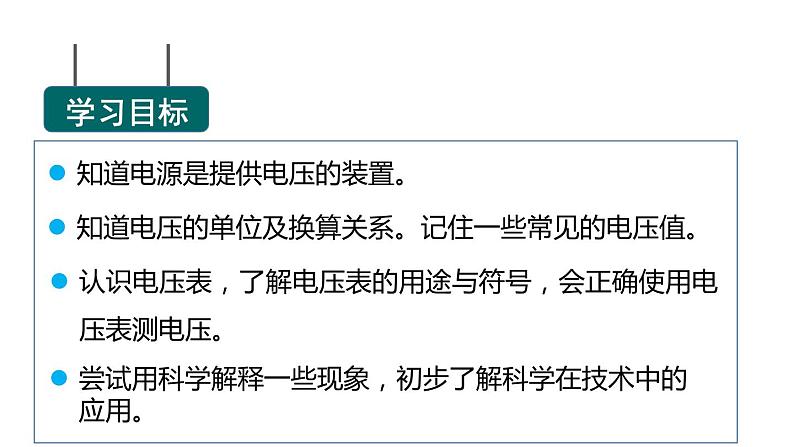

知道电源是提供电压的装置。
尝试用科学解释一些现象，初步了解科学在技术中的应用。
知道电压的单位及换算关系。记住一些常见的电压值。
认识电压表，了解电压表的用途与符号，会正确使用电压表测电压。
在一个简单电路中，闭合开关时，灯泡会亮，为什么？
分别将一节电池和两节电池接入电路中，小灯泡的亮度相同吗？是什么引起的？
不相同，说明电路中的电流大小跟电源有关系。
　　同持续的水流一样，在电路中要使电流持续，它的两端就要有电压，电压可以给电流提供推动作用。
（3）电压的单位常用单位：伏特，简称伏（ V ）其他单位：千伏（kV）；毫伏（mV） ；微伏（μV）（4）单位换算1 kV =1 000 V= 103 V 1 V = 1 000 mV = 103 mV 1 mV = 1 000 μ V = 103 μ V
一节干电池：1.5 V 两节干电池串联：3 V铅蓄电池电压：2 V 我国家庭照明电路电压：220 V对人体安全的电压：不高于36 V
（5）几种常见的电压值
快乐学习，轻松学习。请你写出：一节新干电池的电压为_______V；我国家庭电路的电压为_______V；一般情况下，对人体安全的电压一般不高于_____V，因此同学们在日常生活中要注意安全用电。
（1）电压表：测量电压的仪器。
调零旋钮
正接线柱

（2）电压表的正确使用方法
①电流由红色接线柱流入，由黑色接线柱流出。
②电压表必须与用电器并联。 （它在电路中相当于断路，所以可以直接并联在电源两端）
③确认电压表的量程，选择合适的量程接入电路。
三个接线柱：两红（＋） 一黑（－）两个量程：0～3V 0～15V
量程太小，指针偏转超出量程，容易被打弯，损坏电压表
量程过大，指针偏转太小，读数不准确
如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ）
①明确所选的量程；②确定分度值；③由指针位置读出示数。
练习使用电压表测量电路中的电压
（1）画出实验电路图；（2）按电路图连接实验器材；（3）闭合开关，观察灯泡的亮度，并测出灯泡两端的电压值。
电压表、电流表在使用上有哪些相同点和不同点？
电压表与电流表的相同点
2.使用时必须让电流从“＋”接线柱流入，从“－”接线柱流出。
3.被测电流或电压的大小都不能超出电表的量程。
量程分别为0～0.6A；0～3A
电压表与电流表的不同点
