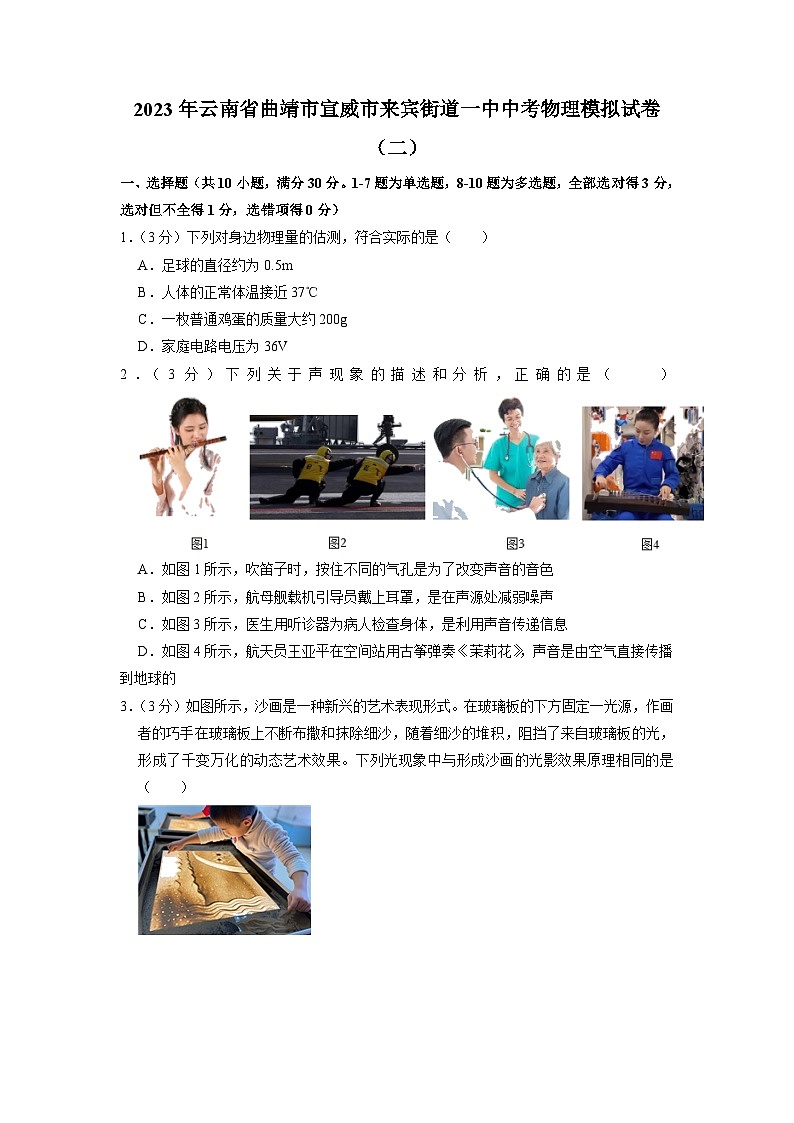

2023年云南省曲靖市宣威市来宾街道一中中考物理模拟试卷（二）
一、选择题（共10小题，满分30分。1-7题为单选题，8-10题为多选题，全部选对得3分，选对但不全得1分，选错项得0分）
1．（3分）下列对身边物理量的估测，符合实际的是（　　）
A．足球的直径约为0.5m
B．人体的正常体温接近37℃
C．一枚普通鸡蛋的质量大约200g
D．家庭电路电压为36V
2．（3分）下列关于声现象的描述和分析，正确的是（　　）
A．如图1所示，吹笛子时，按住不同的气孔是为了改变声音的音色
B．如图2所示，航母舰载机引导员戴上耳罩，是在声源处减弱噪声
C．如图3所示，医生用听诊器为病人检查身体，是利用声音传递信息
D．如图4所示，航天员王亚平在空间站用古筝弹奏《茉莉花》，声音是由空气直接传播到地球的
3．（3分）如图所示，沙画是一种新兴的艺术表现形式。在玻璃板的下方固定一光源，作画者的巧手在玻璃板上不断布撒和抹除细沙，随着细沙的堆积，阻挡了来自玻璃板的光，形成了千变万化的动态艺术效果。下列光现象中与形成沙画的光影效果原理相同的是（　　）

A．树荫下的光斑 B．水中的倒影
C．海市蜃楼 D．用放大镜看书
4．（3分）生活中许多现象都与我们学过的物理知识有关，下列说法不合理的是（　　）
A．生活中用吸管将饮料吸入口中，是利用了大气压强的作用
B．高铁站台上的乘客不能越过安全黄线，因为列车进站时空气流速大产生的压强大
C．小明坐公交车上学时，以向前行驶中的公交车为参照物，看到道路两旁的树木向后运动
D．运动鞋底有凹凸不平的花纹主要是为了增大鞋底与地面之间的摩擦
5．（3分）关于如图所示的四幅图，下列说法中正确的是（　　）

A．甲图，软木塞飞出时，管内气体的内能转化为软木塞的机械能
B．乙图，工人锯木头，是通过热传递使木头的内能改变
C．丙图，迅速下压活塞，是通过热传递改变筒内空气的内能
D．丁图，冬天我们使用暖水袋取暖是通过做功的方式实现的
6．（3分）体育课上，小文和同学一起踢足球，如图所示。下列说法正确的是（　　）

A．在水平草地上滚动的足球只受重力
B．将足球踢飞说明力可以改变物体的形状
C．在空中运动到最高点的足球受力不平衡
D．草地上滚动的足球因受到惯性而逐渐停下来

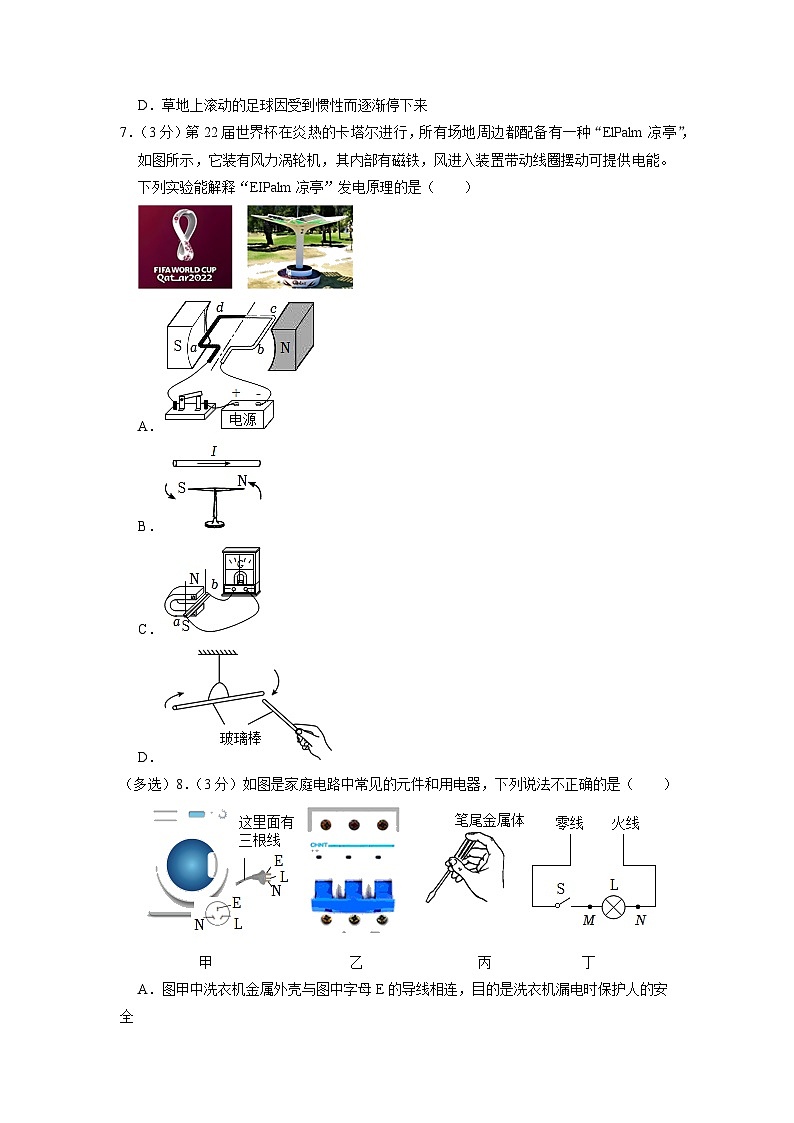

7．（3分）第22届世界杯在炎热的卡塔尔进行，所有场地周边都配备有一种“ElPalm凉亭”，如图所示，它装有风力涡轮机，其内部有磁铁，风进入装置带动线圈摆动可提供电能。下列实验能解释“EIPalm凉亭”发电原理的是（　　）

A．
B．
C．
D．
（多选）8．（3分）如图是家庭电路中常见的元件和用电器，下列说法不正确的是（　　）

A．图甲中洗衣机金属外壳与图中字母E的导线相连，目的是洗衣机漏电时保护人的安全
B．图乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
C．图丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D．图丁中断开开关，手接触点M时不会触电
（多选）9．（3分）如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，在保证各元件安全的条件下，移动滑片P的过程中，下列说法正确的是（　　）


A．电流表的变化范围是0.3A～0.6A
B．电压表的变化范围是1.5V﹣3V
C．滑动变阻器的阻值变化范围是5Ω～20Ω
D．该电路的最大总功率是2.7W
（多选）10．（3分）甲、乙两个相同的杯中装有同种液体，将两个体积相同的物体A、B分别放入甲、乙两杯液体中，静止时如图所示，两杯中的液面高度均为h。下列判断正确的是（　　）

A．物体A的密度小于物体B的密度
B．甲杯液体对容器底的压强等于乙杯液体对容器底的压强
C．甲杯对桌面的压力等于乙杯对桌面的压力
D．甲杯中A受到的浮力大于乙杯中B受到的浮力
二、填空题（本大题共6个小题，11至15题每题2分，16题4分，共14分）
11．（2分）2023年宣威三月乌蒙山上杜鹃花盛开，姹紫嫣红，花香扑鼻而来，闻到花香，这是因为花香发生了 　 　现
象的结果。五月的乌蒙山下金月湖畔杨柳依依，凉风习习，昼夜温差小，这是因为金月湖中水的 　 　大。
12．（2分）为了节能减排，宣威市在乌蒙山上安装了许多风力发电机，风力发电机是利用 　 　原理工作的。在乌蒙下北盘江上修建了格香河水电站，格香河水电站发电时将水能转化为 　 　能。
13．（2分）新冠疫情防控已是常态，出入公共场所要用手机扫健康码、行程码。扫码时，健康码、行程码通过手机摄像头成 　 　、缩小的实像；当手机远离健康码、行程码时，所成的像将 　 　（选填“变大”、“变小”或“不变”）。
14．（2分）如图是2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、叶光富在中国空间站为广大青少年带来了一场精彩的太空科普课。授课期间，“太空教师”“与地面课堂师生的实时互动交流是通过进行传播的。空间站太阳属上的太阳能电池板将太阳能转化成电能为空间站供电，电能是 　 　（选填“一次”或“二次”）能源。

15．（2分）如图中国的无人机技术水平居世界前沿。无人机的旋翼由电动机驱动，电动机的工作原理是通电导体在磁场中受力转动。操纵无人机飞行控制器的“调速”手柄。可改变飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 　 　这个装置用的时间长了，上面会聚集大量的灰尘而接触不良，这说明灰尘属于 　 　（选填“半导体”、导体”或“绝缘体”）

三、作图题（4分）
17．（2分）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人和此时赛道对她产生的摩擦力f的示意图。

18．（2分）如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。

四、实验探究题（本大题共4个小题，共24分）
19．（8分）【1】探究光的反射规律，如图A所示，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板能沿ON折转，纸板上的直线ON垂直于镜面。

（1）实验中使一束光贴着纸板E沿某一角度射到O点，从不同角度都能在纸板F上看到反射光，是因为光在纸板F上发生了 　 　反射；
（2）实验中如果将纸板F沿ON向后折去，纸板F上却看不到反射光线，这说明反射光线、入射光线和法线 　 　；
（3）当入射光线靠近法线时，反射光线会 　 　法线，当光线沿NO方向射入时，发现光的径迹更亮，此时反射光线与入射光线的夹角为 　 　；
（4）当光线沿FO方向射入时，发现反射光线沿OE方向射出，说明在光的反射过程中光路是 　 　。
【2】小明用如图B所示的装置探究凸透镜成像的规律：
（1）小明将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，使烛焰、凸透镜和光屏三者的中心大致在 　 　；
（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像，像未画出，该像为倒立、　 　（选填“放大”或“缩小”）的实像；
（3）保持蜡烛与光屏在光具座上的位置不动，应将凸透镜移到光具座35.0cm刻线处，光屏上会再次出现清晰的像，该像是倒立、　 　（选填“放大”或“缩小”）的实像；
（4）若将一个近视眼镜的镜片放在如图蜡烛和凸透镜之间，发现光屏上的像变模糊了，这时应向 　 　（选填“左”或“右”）移动光屏，才能在光屏上重新出现清晰的像。
20．（10分）在探究“重力势能的大小与哪些因素有关”的实验中，已知重物A、B、C的底面积相同，质量关系为mA＝mB＝mC＜mD。四个完全相同的木桩和四个从不同高度处释放时的重物位置如图甲所示，木桩被打击后陷入沙中的情形如图乙所示，重物C、D将木桩打入沙中的深度相同。

（1）下表是该同学设计的探究重力势能与物体释放高度是否有关的记录表格。请将表格中①、②的内容填写完整：①　 　； ②　 　；
次数
①
物体释放高度H
②
重力势能大小E
1




2




3




（2）让重物自由下落打击在木桩上，通过观察木桩陷入沙中的深度判断 　 　（选填“重物”或“木桩”）的重力势能大小，这种研究方法是 　 　（选填“控制变量法”或“转换法”）；
（3）比较A、B、C三个重物将木桩打入沙中的深度，可判断重力势能的大小和高度的关系，得出的结论是 　 　；
（4）结合（3）中的实验结论，通过比较D和 　 　（选填“A”“B”或“C”）两个重物将木桩打入沙中的深度，小明认为重力势能还可能跟质量有关。
21．（8分）在探究并联电路电流规律的实验中，图甲是实验的电路图。
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56

（1）连接电路时，开关必须断开；
（2）电流表应 　 　（填“串联”或“并联”）在被测电路中。若要测量干路中的电流，则电流表应接在甲图中的C点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是 　 　；
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格，比较如表数据，可以初步得出
结论，并联电路中干路的电流等于 　 　。
（5）在实验中可以采用换用不同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验：多次测量
的目的是 　 　。
22．（8分）压力传感器是电子秤中的测力装置，可视为阻值随压力而变化的压敏电阻。小刚从某废旧电子秤上拆下一个压力传感器，探究其阻值与所受压力大小（不超过250N）的关系。如图1所示是小刚设计的实验电路图，电源电压恒定，R0为定值电阻，R1为压力传感器。

（1）连接电路时开关应 　 　；电路中R0的作用是 　 　。
（2）闭合开关，发现电流表无示数，电压表示数接近电源电压，电路出现的故障是　 　；排除故障后，逐渐增大R1受到的压力，闭合开关，读出电流表和电压表的示数，计算出对应的R1的阻值，记录如表所示。第5次测量时，电压表示数为4V，电流表示数为0.2A，此时R1的阻值为 　 　Ω，请根据表中的数据在图2中画出R1随F变化的关系图象。
次数
1
2
3
4
5
6
F/N
0
30
100
150
200
250
R1/Ω
60
50
40
30

10
（3）通过实验探究可归纳出，R1的阻值随压力F大小变化的关系式为 　 　；当R1的阻值为32Ω时，R1上受到的压力是 　 　N，若此压力为压力传感器在电子秤正常工作时受到的压力，则电子秤应显示 　 　kg。
五、综合题（本大题共2个小题，每题9分，共18分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
23．（9分）如图所示是中国新一代通用型导弹驱逐舰169号（武汉舰），其满载时的排水量约为7×103t，当驱逐舰以60km/h的速度在海面上匀速直线航行时，受到的阻力是自身总重力的0.01倍（海水的密度取1.0×103kg/m3）。则：
（1）在水面下3.5m深处，船体受到海水的压强是多少？
（2）驱逐舰满载时，排开海水的体积是多少？
（3）驱逐舰满载时，受到的浮力是多少？

24．（9分）如图所示，R1＝6Ω，当S1闭合，S2、S3断开时，电流表示数为1A，S3闭合，S1、S2断开时，电流表示数为0.2A。求：
（1）电源电压；
（2）电阻R2的阻值；
（3）当S1、S2闭合，S3断开时，电路的总功率。


2023年云南省曲靖市宣威市来宾街道一中中考物理模拟试卷（二）
参考答案与试题解析
一、选择题（共10小题，满分30分。1-7题为单选题，8-10题为多选题，全部选对得3分，选对但不全得1分，选错项得0分）
1．【解答】解：A、足球的直径约为0.22m，故A错误；
B、人体的正常体温约为36.5℃，接近37℃，故B正确；
C、一枚鸡蛋的质量约为50g，故C错误；
D、我国家庭电路电压为220V，故D错误；
故选：B。
2．【解答】解：A、吹笛子时，按住不同的气孔可改变空气柱振动部分的长度，从而改变振动频率，可改变声音的音调，故A错误；
B、航母舰载机引导员戴上耳罩，是在人耳处减弱噪声，故B错误；
C、医生用听诊器为病人检查身体，是利用声音传递信息，故C正确；
D、航天员在空间站用古筝弹奏《茉莉花》，声音是通过电磁波传到地球的，故D错误。
故选：C。
3．【解答】解：沙画的光影效果原理是光沿直线传播。
A．树荫下的光斑是光沿直线传播形成的，故A正确；
B．水中的倒影是光的反射形成的，故B不正确；
C．海市蜃楼是光的折射形成的，故C不正确；
D．用放大镜看书是利用了凸透镜成像原理，故D不正确。
故选：A。
4．【解答】解：A、吸管吸饮料时，是先把吸管内的空气吸走，吸管内气压减小，在外界大气压的作用下，饮料被压进吸管里，故A正确；
B、高铁站台上的乘客不能越过安全黄线，因为列车进站时空气流速大产生的压强小，故B错误；
C、以向前行驶中公交车为参照物，看到道路两旁的树木的位置发生了变化，是向后运动的，故C正确；
D、鞋底的凹凸不平的花纹主要是应用了增大接触面的粗糙程度的方法来增大摩擦，故D正确。
故选：B。
5．【解答】解：
A、甲图中软木塞飞出时，水蒸气对木塞做功，内能转化为机械能，管内水蒸气的内能减少，故A正确；
B、乙图中用锯条锯木头，克服摩擦做功，使木头的内能增大、温度升高，是通过做功改变物体内能的，故B错误；
C、丙图中迅速向下压活塞，压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，是通过做功改变物体内能的，故C错误；
D、丁图中冬天用暖水袋取暖，人体吸收热量，是通过热传递改变人的内能，故D错误。
故选：A。
6．【解答】解：
A．在水平草地上滚动的足球受重力、地面的摩擦力和支持力的作用，故A错误；
B．将足球踢飞后，足球由静止到运动，说明力可以改变物体的运动状态，故B错误；
C．在空中运动到最高点的足球受到重力及空气阻力的作用，这两个力大小不相等且不在同一条直线上，这两个力不是平衡力，故C正确；
D．草地上滚动的足球因为受到草地的阻力而停下来，故D错误。
故选C。
7．【解答】解：由题意可知，风力涡轮机是利用风力带动线圈切割磁场线，从而产生电流，与发电机原理相同。
A．图中有电源，是电动机工作原理，故A不正确；
B．利用的是电流的磁效应，故B不正确；
C．导体切割磁场产生电流，是发电机原理，故C正确；
D．利用的是同种电荷相互排斥的原理，故D不正确。
故选：C。
8．【解答】解：A、三脚插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故A正确；
B、家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确；
C、测电笔是辨别家庭电路中火线和零线的，不是检验物体是否带电的，故C错误；
D、断开开关，手接触点M时，M点与火线相通，接触时会触电，故D错误。
故选：CD。
9．【解答】解：由电路图可知，电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）由于电压表的“0～3V”量程，当电压表示数为3V时，通过R1的电流为：
I1＝＝＝0.3A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许的最大电流为1A，
所以，电路中的最大电流（即电流表的最大示数）为：Imax＝11＝0.3A；
由I＝可得，最大总电阻：Rmin＝＝＝15Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值为：R2min＝Rmin﹣R1＝15Ω﹣10Ω＝5Ω；
则滑动变阻器的阻值变化范围是5Ω～20Ω，故C正确；
该电路的最大功率：Pmax＝UImax＝4.5V×0.3A＝1.35W，故D错误。
（2）当滑动变阻器接入电路中的阻值最大时电路中电流最小，为：Imin＝＝＝0.15A，
则电流表的变化范围是0.15A～0.3A，故A错误；
由I＝可得，电压表最小示数为：U1min＝IminR1＝0.15A×10Ω＝1.5V，
则电压表的变化范围是1.5V﹣3V，故B正确；
故选：BC。
10．【解答】解：A、两个物体放入同种液体中后，B漂浮，即B的密度小于液体的密度，A悬浮，说明A的密度等于液体的密度，所以A的密度大于B的密度，故A错误；
B、甲、乙杯中的液体密度相同，且两杯中的液体液面高度均为h，由p＝ρgh可得，甲杯中液体对容器底的压强等于乙杯中液体对容器底的压强，故B正确；
C、由于A悬浮，则其所受的浮力等于自身的重力等于排开液体的重力，B漂浮，则B所受的浮力等于自身的重力也等于排开液体的重力，因为液面相平，两容器中液体的重力和物体的重力之和相同，杯的重力相同，故甲杯对桌面的压力等于乙杯对桌面的压力，故C正确；
D、由于A、B的体积相同，且A排开液体的体积大，在同种液体中，根据F浮＝ρ液gV排可知，甲杯液体中物体A受的浮力大于乙杯液体中物体B受的浮力，故D正确。
故选：BCD。
二、填空题（本大题共6个小题，11至15题每题2分，16题4分，共14分）
11．【解答】解：花香扑鼻而来，闻到花香，这是因为花香发生了扩散现象；
金月湖畔杨柳依依，凉风习习，昼夜温差小，因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，温度升高的少。
故答案为：扩散；比热容。
12．【解答】解：风力发电机是利用电磁感应原理工作的，将机械能转化为电能；
水电站发电时，利用了水的机械能，将其最终转化为电能，
故答案为：电磁感应；电。
13．【解答】解：用于扫码的手机摄像头相当于一个凸透镜，对光有会聚作用，成倒立、缩小的实像；
当手机远离健康码、行程码时，物距变大，像距变小，摄像头所成的像将变小。
故答案为：倒立；变小。
14．【解答】解：电能是消耗其它能源经过加工转换来的，属于二次能源；
故答案为：二次。
15．【解答】解：无人机上的“调速”手柄，与这个“调速”手柄联动的电路元件实质是一个滑动变阻器，它是通过改变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的；
上面会聚集大量的灰尘而接触不良，这说明灰尘属于绝缘体。
故答案为：滑动变阻器；绝缘体。
三、作图题（4分）
17．【解答】解：重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；
运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用f表示，两个力的作用点都标在运动员的重心上，如图所示：
。
18．【解答】解：
由题知，三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接口由总开关控制，说明开关在干路上，由此按家庭电路连接的要求补画电路如图所示：
四、实验探究题（本大题共4个小题，共24分）
19．【解答】解：【1】（1）一束光照在纸板上，从各个方向上都能看到反射光，这是因为光在纸板上发生了漫反射，反射光射向四面八方，人眼才会在各个方向看到；
（2）实验中如果将纸板F沿ON向后折去，此时纸板的两半不在同一平面，纸板F上看不到反射光线，这说明反射光线、入射光线和法线在同一平面内；
（3）由光的反射定律反射角等于入射角可知，当入射光线靠近法线即入射角变小时，反射角也会变小，因此反射光线会靠近法线；
当光线沿NO方向射入即垂直入射时，此时入射光线与法线重合，入射角为0°，因反射角等于入射角，故反射角也为0°；因反射光线与入射光线重合，故光的径迹更亮；
（4）当光线沿FO方向射入即从原反射光线的光路逆着照射时，发现现在的反射光线沿OE方向即沿原入射光线的光路逆着射出，说明在光的反射过程中光路是可逆的；
【2】（1）为了使像成在光屏中央，应调整烛焰、凸透镜和光屏三者的中心大致在同一高度；
（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立缩小的实像；
（3）保持蜡烛与光屏在光具座上的位置不动，应将凸透镜移到光具座35.0cm刻线处，此时物距等于原来的像距，像距等于原来的物距，且物距小于像距，根据在光的折射中，光路是可逆的可知，光屏上会再次出现倒立、放大的实像；
（4）若将一个近视眼镜的镜片放在如图蜡烛和凸透镜之间，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会推迟光线会聚成像，要使光屏上重新出现清晰的像，应向右移动光屏。
故答案为：【1】（1）漫；（2）在同一平面内；（3）靠近；0°；（4）可逆的；【2】（1）同一高度；（2）缩小；（3）放大；（4）右。
20．【解答】解：（1）探究重力势能与物体释放高度是否有关，需要控制物体的质量相同，改变物体下落的高度，所以表格中的①处为物体的质量m，通过观察木桩陷入沙中的深度，判断重力势能的大小，所以②处为木桩打入沙中的深度h。
（2）让重物自由下落打击在木桩上，重物具有重力势能，通过观察木桩陷入沙中的深度判断重物的重力势能大小，运用了转换法。
（3）由题意可知，A、B、C的质量是相同的，物块C的高度最大，物块B的高度大于A的高度，C撞击木桩的深度最大，B撞击木桩的深度大于A撞击木桩的深度，所以结论为：物体的质量一定时，物体的高度越大，具有的重力势能就越大。
（4）判断重力势能与质量的关系，需要控制重物下落的高度相同，质量不同，由题意可知，应该选择A、D两次实验。
故答案为：（1）物体的质量m；木桩打入沙中的深度h；（2）重物；转换法；（3）物体的质量一定，物体被释放的高度越高，物体的重力势能越大；（4）A。
21．【解答】解：（1）为了保护电路，连接电路时，开关必须断开；
（2）电流表要串联在被测电路中；若要测量干路电流，则需要将电流表接在甲图中的C点；
（3）在测量A处的电流时，发现电流表的指针偏转如图乙，即指针反向偏转，说明电流表的正负接线柱接反了；
图乙中电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A；
（4）由表格数据可知：0.22A＝0.10A+0.12A，0.46A＝0.22A+0.24A，0.56A＝0.26A+0.30A，由此可以初步得出结论：并联电路中干路的电流等于各支路电流之和；
（5）探究并联电路电流规律的实验中，为寻找普遍规律，应换用不同规格的灯泡进行多次测量。
故答案为：（2）串联；（3）电流表的正负接线柱接反了；（4）各支路电流之和；（5）寻找普遍规律。
22．【解答】解：（1）为了保护电路，连接电路时，开关应断开；
因为串联电阻起分压作用，所以电路中串联电阻R0是为了保护电路；
（2）电流表无示数，电路发生断路，电压表等于电源电压，则与电压表并联的电阻丝R1断路；
根据欧姆定律I＝知，
第5次电阻值为：R1＝＝＝20Ω；
把压力大小作为横坐标，把电阻大小作为纵坐标，在坐标系中描点连线即可得压敏电阻R1的阻值随压力F的大小变化的图象，如图：
；
（3）根据R1的阻值随压力F的大小变化的图象可知，压敏电阻R1的阻值与压力F成一次函数关系，设它们的关系式为R1＝kF+b﹣﹣﹣﹣﹣﹣﹣①。
把F＝50N，R1＝50Ω和F＝100N，R1′＝40Ω代入①式可得：
50Ω＝50N•k+b﹣﹣﹣﹣﹣﹣﹣②，40Ω＝100N•k+b﹣﹣﹣﹣﹣﹣﹣﹣③
联立方程②③可得：k＝﹣0.2Ω/N，b＝60Ω，
所以它们的关系式为R1＝60Ω﹣0.2Ω/N•F；
把R＝32Ω代入R1＝60Ω﹣0.2Ω/N•F，即32Ω＝60Ω﹣0.2Ω/N•F，
解得F＝140N，
因为压力等于重力，所以G＝F＝140N，
物体的质量：m＝＝＝14kg。
故答案为：（1）断开；保护电路；（2）R1断路；20；见解析；（3）R1＝60Ω﹣0.2Ω/N•F；140；14。
五、综合题（本大题共2个小题，每题9分，共18分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
23．【解答】解：（1）在水面下3.5m深处，船体受到海水的压强为：
；
（2）驱逐舰满载时排开海水的体积为：；
（3）驱逐舰满载时受到的浮力为：；
答：（1）在水面下3.5m深处，船体受到海水的压强是3.5×104Pa；
（2）驱逐舰满载时，排开海水的体积是7×103m3；
（3）驱逐舰满载时，受到的浮力是7×107N。
24．【解答】解：（1）当S1闭合，S2、S3断开时，电路为R1的简单电路，
由I＝可得，电源的电压：
U＝I1R1＝1A×6Ω＝6V；
（2）当S3闭合，S1、S2断开时，R1与R2串联，电流表测电路中的电流，
此时电路中的总电阻：
R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R2的阻值：
R2＝R﹣R1＝30Ω﹣6Ω＝24Ω；
（3）当S1、S2闭合，S3断开时，R1与R2并联，
因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，
所以，电路的总功率：
P＝+＝+＝7.5W。
答：（1）电源电压为6V；
（2）电阻R2的阻值为24Ω；
（3）当S1、S2闭合，S3断开时，电路的总功率为7.5W。
