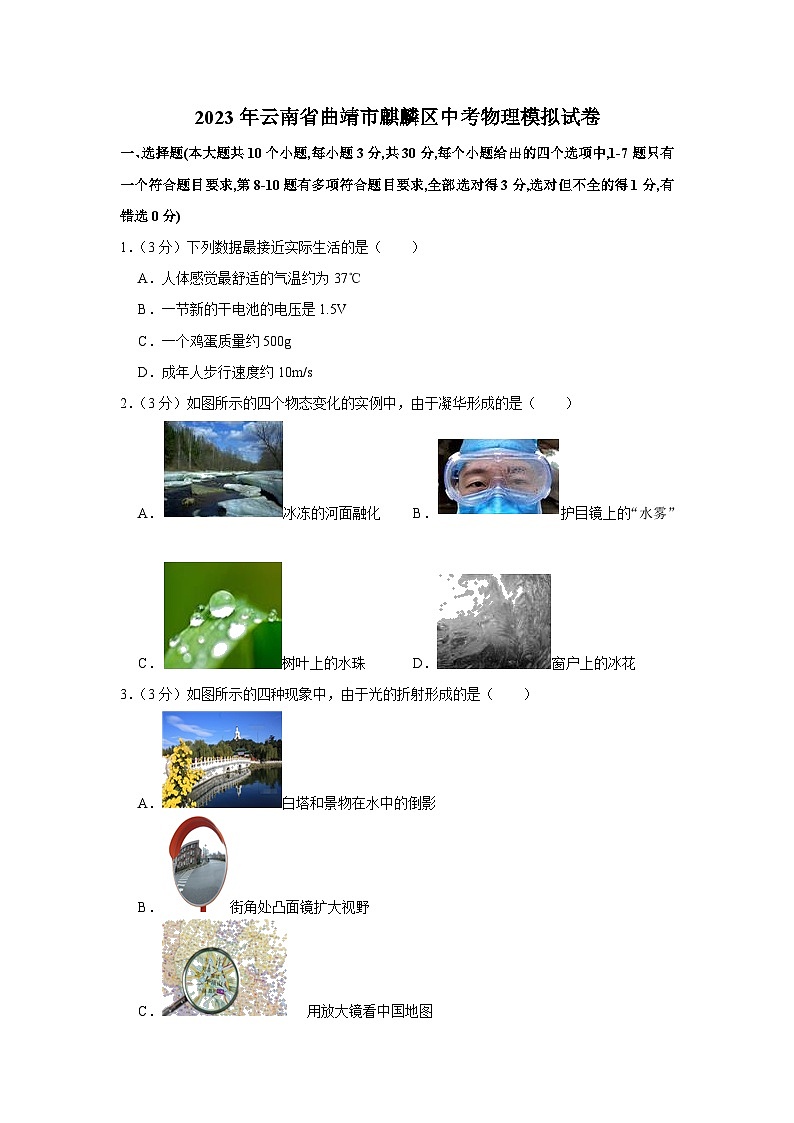

2023年云南省曲靖市麒麟区中考物理模拟试卷
一、选择题(本大题共10个小题,每小题3分,共30分,每个小题给出的四个选项中,1-7题只有一个符合题目要求,第8-10题有多项符合题目要求,全部选对得3分,选对但不全的得1分,有错选0分)
1．（3分）下列数据最接近实际生活的是（　　）
A．人体感觉最舒适的气温约为37℃
B．一节新的干电池的电压是1.5V
C．一个鸡蛋质量约500g
D．成年人步行速度约10m/s
2．（3分）如图所示的四个物态变化的实例中，由于凝华形成的是（　　）
A．冰冻的河面融化 B．护目镜上的“水雾”
C．树叶上的水珠 D．窗户上的冰花
3．（3分）如图所示的四种现象中，由于光的折射形成的是（　　）
A．白塔和景物在水中的倒影
B．街角处凸面镜扩大视野
C． 用放大镜看中国地图

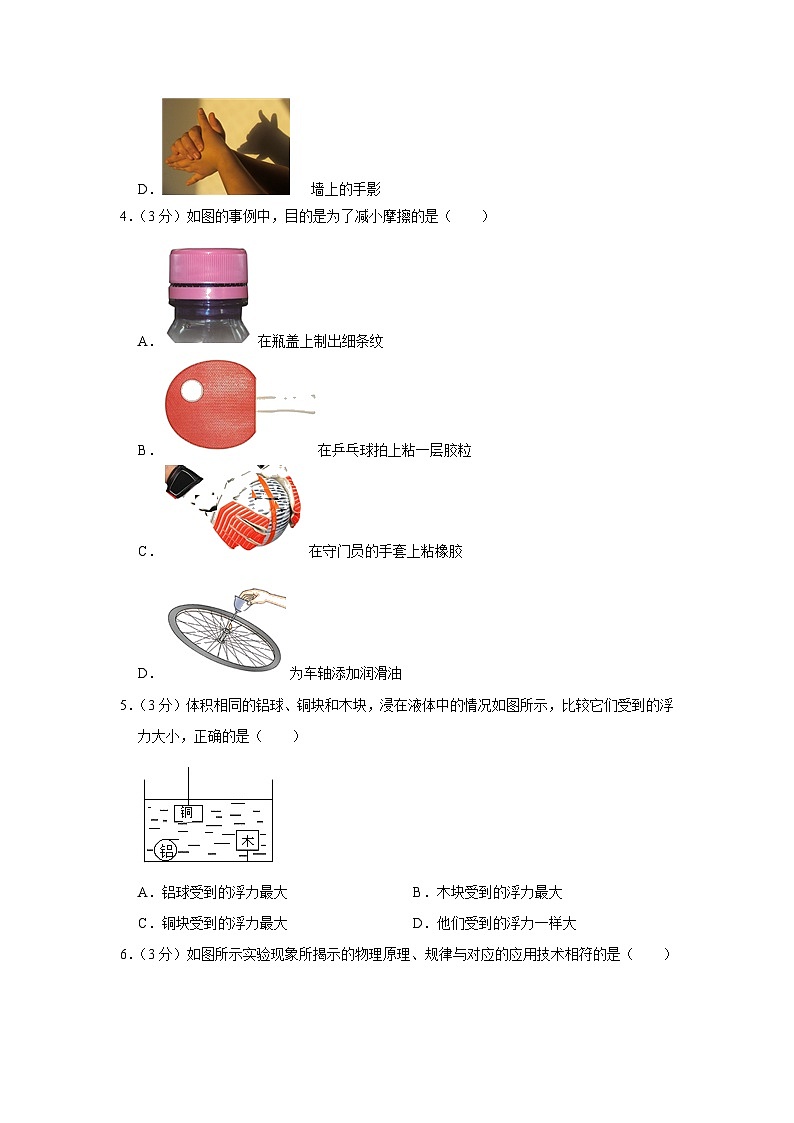

D． 墙上的手影
4．（3分）如图的事例中，目的是为了减小摩擦的是（　　）
A．在瓶盖上制出细条纹
B．在乒乓球拍上粘一层胶粒
C．在守门员的手套上粘橡胶
D．为车轴添加润滑油
5．（3分）体积相同的铝球、铜块和木块，浸在液体中的情况如图所示，比较它们受到的浮力大小，正确的是（　　）

A．铝球受到的浮力最大 B．木块受到的浮力最大
C．铜块受到的浮力最大 D．他们受到的浮力一样大

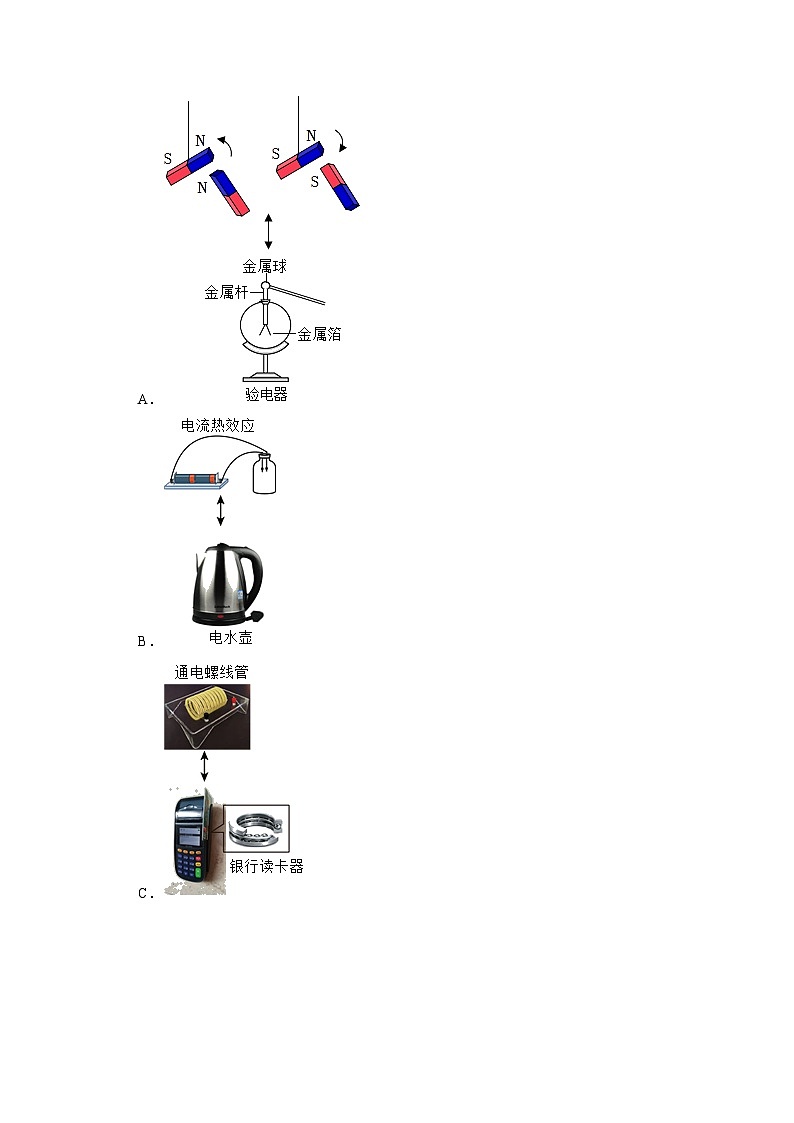

6．（3分）如图所示实验现象所揭示的物理原理、规律与对应的应用技术相符的是（　　）
A．
B．
C．
D．
7．（3分）关于家庭电路与安全用电，下列说法正确的是（　　）
A．发现家用电器或电线失火时，应先救火后切断电源
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．开关的塑料外壳是不导电的，用湿手拨动开关不可能触电
D．用试电笔辨别火线与零线时，手必须接触试电笔尾部金属体
（多选）8．（3分）如图所示，火车站检票口检票已进入“刷脸”时代，进站时站在摄像头前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即进站。则下列说法正确的是（　　）

A．摄像头的焦距可能是2m
B．摄像头是一个凸透镜
C．“刷脸”时，面部经摄像头成正立缩小的实像
D．“刷脸”时，面部应位于摄像头两倍焦距之外
9．（3分）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（　　）

A．电压表V的示数变大
B．电流表A1的示数变小
C．电压表V与电流表A1的示数之比不变
D．电压表V与电流表A的示数之比变小
（多选）10．（3分）图甲所示，用一个动滑轮匀速竖直提升重为4500N的物体A，在卷扬机拉力F的作用下，物体A竖直移动的距离随时间变化的关系如图乙中图线a所示，卷扬机的恒定功率为1000W；用该装置匀速提升物体B时，物体B竖直移动的距离随时间变化的关系如图乙中图线b所示，不计绳重和轮与轴间的摩擦。下列说法正确的是（　　）

A．物体A竖直移动的速度为20cm/s
B．动滑轮的重力大小为400N
C．2秒内滑轮对物体B做的有用功为1900J
D．提升物体B时动滑轮的机械效率为95%
二、填空题(本大题共6个小题,11-15每小题2分,16题4分,共14分)
11．（2分）如图所示是某校的葫芦丝社团使用的葫芦丝，当他们吹葫芦丝时，由于管内 　 　发生振动产生优美的乐声。用手指按住不同的孔，可以听到不同的声音，这主要是改变了声音的 　 　。

12．（2分）半导体芯片的发明是二十世纪的一项创举，它开创了信息时代的先河。光刻机是芯片制造的核心设备之一。光刻机使用的是一种非线性光学晶体材料，它能够将激光转化为史无前例的176纳米波长深紫外激光，从而制造出深紫外固体激光器。激光的平行度特别好，在传播很远的距离后仍能保持一定的距离。激光在空气中的传播速度大约是 　 　m/s。请你写出一条激光在生活中的应用：　 　。
13．（2分）如图所示，北京时间2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心点火发射。火箭工作时将 　 　能转化为机械能；火箭 　 　热机（选填“属于”或“不属于”）。

14．（2分）汽锅鸡是云南的名菜之一，“舌尖上的中国”曾播放过。其做法是：将盛有小鸡块和佐料的汽锅（如图）放在盛有清水的汤锅之上，再放到火上蒸。为了保持鸡肉原汁原味，主要是蒸气通过汽锅中间的气嘴将鸡蒸熟。这是通过 　 　（选填“热传递”或“做功”）改变内能的。蒸熟后，闻到鸡肉的浓香味，这是一种 　 　现象。

15．（2分）2023年4月10日报道，我国大气田（如图）位于海南岛东南海域的“深海一号”建成世界首个具有遥控生产能力的超大型深水半潜式生产储油平台，“深海一号”凭借5G设备在平台上的应用，将获得更强的实时感知能力，5G设备是利用 　 　（选填“电磁波”或“超声波”）传递信息，建立覆盖水上和水下的立体安防系统；“深海一号”作业的ROV机器人最大作业水深超过1500米，机器人下潜至深海1500m时，受到水的压强是 　 　Pa。（已知ρ海水＝1.0×103kg/m3，g＝10N/kg）

16．（4分）随着人口增长和经济不断发展，以化石能源为主的能源结构给人类可持续发展带来严峻挑战，能源低碳化，清洁化转型已刻不容缓。相比煤炭和石油，电能输送方便，并可高效转化为各类形式的能，所以电气化是清洁能源大挑战开发利用的必然要求。我国自主研发建设的四端柔性直流电网，是2022年北京冬奥会重点配套工程。
电能传输过程中会在输电线路上产生大量的能量损耗，若保持输送功率不变时，输电线路上损耗的功率与输电电压的平方成反比，因此减少电能输送中的损耗的有效方法就是提高输电电压。据国家电网公司提供的数据显示，一回路特高直流电网的输送功率可以达到600万千瓦，相当于现有500千伏直流电网的5到6倍，而且送电距离也是后者的2到3倍，因此功率大大提高。电能不能从自然界中直接获得利用，需要由其他形式的能转化而来。未来核电、风电、水电等，都将有赖于建设的特高压电网来传输，特高压直流输电技术将是区域、国家和洲际电网互联的关键，有助于减少能源浪费，减少碳排放、形成电力流通新格局。
阅读上文，请回答下列问题：
（1）请你说出一条使用电能的优点：　 　。
（2）电能是属于 　 　（选填“一”或“二”）次能源。
（3）在甲、乙两地间输送电能，若保持输送功率不变，将输电电压增加到原来的两倍，则输电线路上损耗的功率将 　 　（选填“变大”、“不变”或“变小”）。
（4）为清除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰。若在正常供电时，高压线上输电电压为U，电流为I，热耗功率为ΔP；除冰时，输电线上的热耗功率需变为9ΔP，则除冰时输电电压变为 　 　（认为输电功率和输电线电阻不变）。
三、作图题(本大题共2个小题,每小题2分,共4分）
17．（2分）如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起，请画出此时猴子的受力示意图。（不计空气阻力）

18．（2分）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

四、实验探究题(本大题共4个小题,第19题8分,第20题4分,第21题8分,第22题4分,共24分)
19．（8分）某同学学习了密度知识后，对测量物质的密度产生了浓厚的兴趣。

（1）他利用天平和量筒测量土豆的密度。具体过程如下：
①在使用天平前要将天平放置在 　 　上，游码调至左端的零刻度线处，再调节 　 　使指针指在分度盘中央。用调好的天平测量土豆的质量，天平平衡时如图1甲所示，则土豆的质量是 　 　g。
②他用一个大烧杯自制溢水杯，将土豆缓慢浸没在大烧杯中，同时用小桶收集溢出的水，小桶收集的水倒入量筒后如图1乙所示，则土豆的密度为 　 　kg/m3。测出的土豆密度值偏大，原因是 　 　。
（2）他还想知道菜籽油的密度，于是找来了一个烧杯、一个小木块、刻度尺、记号笔、适量的水和一瓶菜籽油。测量过程如下：
①在烧杯中倒入适量的水，记号笔记下水面位置如图2甲所示，再把小木块放入水中，用刻度尺量出水面上升的高度h1，如图2乙所示。
②取出小木块，将烧杯中水倒出，并擦干粘在烧杯和木块上的水分后倒入菜籽油至记号处，再把小木块放入菜籽油中，如图2丙所示，接下来的操作是 　 　。
③木块在水中和菜籽油中浮力关系是F浮水　 　F浮油（选填“＞”、“＝”或“＜”）。菜籽油的密度表达式是 　 　。（表达式用ρ水、h1、h2表示）
20．（4分）如图所示是“探究平面镜成像特点”的实验装置。
（1）选用薄玻璃板而不是选平面镜进行实验，其主要目的是为了便于找到 　 　；而选取两支完全相同的蜡烛A和蜡烛B，目的是比较像与物的 　 　关系。
（2）实验时，把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像。若想探究这个像是虚像还是实像，可以在像的位置处放一块白板作为光屏，眼睛应该从 　 　（选填“玻璃板前”或“玻璃板后”）观察光屏，光屏上 　 　（选填“能”或“不能”）呈现蜡烛的像。

21．（8分）在测量额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师提供了以下器材：电流表、电压表、开关、电压为6V的电源和滑动变阻器各一个，导线若干。

（1）何刚同学设计了如图1所示的电路图。在连接电路过程中，开关要断开，滑动变阻器的阻值调到 　 　，目的是 　 　。
（2）当电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是 　 　。
（3）纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表、电压表的示数如图2甲、乙所示，电路中的电流是 　 　A，小灯泡两端的电压是 　 　V，要测量小灯泡的额定功率，根据电路图，应将滑动变阻器的滑片向 　 　调节（选填“左”或“右”）。
（4）何刚同学重新移动滑动变阻器多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图像，如图丙所示，则小灯泡的额定功率是 　 　W。在该图像中发现电流不与电压成正比，这是因为 　 　。
22．（4分）为了探究物体在水平面上运动时，滑动摩擦力的大小与速度是否有关，小明按照图所示的实验装置进行实验，其中卷线电动机的转速稳定且速度可调。
（1）该实验中需要利用电动机使木块在木板上做 　 　运动，此时木块在水平方向上所受的摩擦力与拉力是一对 　 　，此时二力的大小相等，如果测出了拉力的大小，也就得到了摩擦力的大小。
（2）以下是他们的部分实验步骤，请你帮他补充完整；
①用电动机拉着木块以较小的速度在木板上水平匀速运动，记录此时弹簧测力计的示数F1；
②　 　，记录此时弹簧测力计的示数F2。
（3）由F1　 　F2（选填：“＝”或“≠”），可以说明物体在水平面上运动时，滑动摩擦力的大小与速度无关。

五、综合题(本大题共2个小题,每小题9分,共18分)
23．（9分）我市近期多地遭受旱灾，为保证灾区某校师生用水，政府派出抗旱送水车送水。一辆送水空车质量为6t，水罐容积为5m3。装满水后，车轮与地面的总接触面积为0.5m2。学校距取水处12km，汽车匀速行驶20min到达学校。（ρ水＝1.0×103kg/m3）求：
（1）汽车匀速行驶时的速度；
（2）满载时静止在水平地面上车对地面的压强；
（3）送水车匀速行驶时受到的平均阻力约为6400N，在行驶12km的过程中，求牵引力做的功和发动机的功率。

24．（9分）如图甲所示是3D打印笔，3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。此打印笔有快慢两挡，其内部简化电路如图乙所示，将该3D打印笔单独接入装有如图丙所示电能表的家庭电路中正常工作。快挡打印2min，电能表指示灯闪烁8次，刚好将15g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R1、R2是用于发热的定值电阻，塑胶的比热容为2×103J/（kg•℃）。求：
（1）3D打印笔快挡打印2min所消耗的电能，塑胶在两分钟内吸收的热量；
（2）3D打印笔快挡打印时的热效率；
（3）3D打印笔快挡打印电功率；
（4）R1、R2的阻值。


2023年云南省曲靖市麒麟区中考物理模拟试卷
参考答案与试题解析
一、选择题(本大题共10个小题,每小题3分,共30分,每个小题给出的四个选项中,1-7题只有一个符合题目要求,第8-10题有多项符合题目要求,全部选对得3分,选对但不全的得1分,有错选0分)
1．【解答】解：A.人体感觉最舒适的气温约为23℃，故A不符合实际；
B.一节新的干电池的电压是1.5V，故B符合实际；
C.一个鸡蛋质量约50g，故C不符合实际；
D.成年人步行速度约1.1m/s，故D不符合实际。
故选：B。
2．【解答】解：A、冰冻的河面融化，是冰的熔化现象，故A错误。
B、护目镜上的“水雾”，是水蒸气的液化现象，故B错误。
C、树叶上的水珠，是空气中的水蒸气遇冷液化成的小水珠，故C错误。
D、窗户上的冰花，是室内的水蒸气遇到温度低的玻璃凝华形成的小冰晶，故D正确。
故选：D。
3．【解答】解：
A、白塔和景物在水中的倒影，是水面成像，属于光的反射现象；
B、街角处凸面镜扩大视野，是凸面镜成像，属于光的反射现象；
C、用放大镜看中国地图，属于凸透镜成像，属于光的折射现象；
D、墙上的手影，是光的直线传播形成的。
故选：C。
4．【解答】解：A、在瓶盖上制出细条纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故本选项不符合题意；
B、在乒乓球拍上粘一层胶粒，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故本选项不符合题意。
C、在守门员的手套上粘橡胶，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故本选项不符合题意。
D、为车轴添加润滑油，是通过使接触面脱离来减小摩擦力。符合题意。
故选：D。
5．【解答】解：由图可知，铝球、铜块和木块均浸没在同种液体中，
因物体浸没时排开液体的体积相等，
所以，体积相同的铝球、铜块和木块排开液体的体积相等，
由F浮＝G排＝ρ液gV排可知，它们受到的浮力一样大。
故选：D。
6．【解答】解：A、上图是磁极间的相互作用规律，下图中的验电器是利用同种电荷相互排斥工作的，两图原理不相同，故A不符合题意；
B．图中的电阻丝和电水壶通电时都是将电能转化为内能，都是利用电流的热效应工作的，原理相同，故B符合题意；
C．上图是通电螺线管周围存在的磁场与条形磁体相同，下图中的银行读卡器是利用线圈切割磁条的磁感线产生感应电流，是电磁感应原理；两图原理不相同，故C不符合题意；
D．上图的电动机是通电导体在磁场中受到力的作用，下图话筒的金属弹片带动线圈在永磁体中做切割磁感线运动，是电磁感应原理；两图原理不相同，故D不符合题意。
故选：B。
7．【解答】解：A．用电器或电线失火时，应先切断电源再去救火，以防触电事故的发生，故A错误；
B．家庭电路中空气开关跳闸，可能是由于短路或用电器总功率过大引起的，故B错误；
C．自然界中的水是导体，手湿了后拨动开关容易造成触电，故C错误；
D．使用试电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故D正确。
故选：D。
8．【解答】解：摄像头相当于一个凸透镜，当u＞2f时，凸透镜成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，即1m＞2f，则f＜50cm，故AC错误，BD正确。
故选：BD。
9．【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A测干路的电流；
A、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A错误；
B、因并联电路中各支路独立工作、互不影响，滑片移动时，通过R2的电流不变，即电流表A1的示数不变，故B错误；
C、电压表V示数不变，电流表A1的示数不变，电压表V与电流表A1的示数之比不变，故C正确；
D、当滑动变阻器滑片P向右移动的过程中，滑动变阻器接入电路中的电阻变大，由I＝可知，该支路的电流变小，根据并联电路电流的规律可知，干路中电流变小，即电流表A的示数变小，电压表V示数不变，所以电压表V与电流表A的示数之比变大，故D错误。
故选：C。
10．【解答】解：
A、由图像可知，提升物体A时，2s内绳子自由端移动的距离为40cm，
物体A的速度：vA＝＝＝20cm/s＝0.2m/s，故A正确；
B、由图可知，动滑轮绳子的有效股数为2，则绳子自由端移动的速度：v＝2vA＝2×0.2m/s＝0.4m/s，
在这两次提升物体的过程中，卷扬机拉力F的功率保持不变，由P＝＝＝Fv可得，自由端的拉力：F＝＝＝2500N，
由F＝（GA+G动）可得，G动＝2F﹣GA＝2×2500N﹣4500N＝500N，故B错误；
C、由图像可知，提升物体B时，2s内物体B上升的距离为20cm，则物体B移动的速度：vB＝＝＝10cm/s＝0.1m/s，
绳子自由端移动的速度：v′＝2vB＝2×0.1m/s＝0.2m/s，
在这两次提升物体的过程中，卷扬机拉力F的功率保持不变，由P＝＝＝Fv可得，
物体B时的拉力：FB＝＝＝5000N，
由F＝（GB+G动）可得，物体B受到的重力：GB＝2FB﹣G动＝2×5000N﹣500N＝9500N，
2秒内滑轮对物体B做的有用：W有＝GBhB＝9500N×20×10﹣2m＝1900J，故C正确，
D、提升物体B时，做的总功：W总＝FBs＝FB×2hB＝5000N×2×20×10﹣2m＝2000J，
滑轮组的机械效率η＝×100%＝×100%＝95%，故D正确。
故选：ACD。
二、填空题(本大题共6个小题,11-15每小题2分,16题4分,共14分)
11．【解答】解：吹葫芦丝时，葫芦丝管内空气柱振动产生声音；
用手指按住不同的孔，改变了里面空气柱的长度，空气柱振动的频率不同，从而改变了声音的音调。
故答案为：空气柱；音调。
12．【解答】解：激光在空气中的传播速度非常接近在真空中的光速，大约是3×108m/s；光纤通信是利用激光在光导纤维中发生反射传递信息的。
故答案为：3×108；通信。
13．【解答】解：火箭工作时将内能转化为机械能；火箭属于热机。
故答案为：内；属于。
14．【解答】解：（1）由题意可知，在制作“汽锅鸡”的过程中，为了保持鸡肉原汁原味，主要是蒸汽通过汽锅中间的气嘴将鸡蒸熟，在此过程是通过热传递方式改变鸡的内能；
（2）蒸熟后，闻到鸡的浓香味，这是扩散现象，说明分子在永不停息地做无规则运动。
故答案为：热传递；扩散。
15．【解答】解：5G设备是利用电磁波传递信息。
机器人下潜至深海1500m时，受到水的压强是：。
故答案为：电磁波；1.5×107。
16．【解答】解：（1）使用电能对环境污染小，更加环保；
（2）从自然界直接获得的是一次能源，需要消耗一次能源来获得的是二次能源；电能是在一次能源的基础上产生的，所以电能是二次能源；
（3）输送功率一定，将输电电压增加到原来的两倍，由P＝UI可得，电流变为原来的 ，在输电导线电阻一定时，由P损＝I2R线可得输电线上损耗功率变为原来的 ，功率变小；
（4）高压线上的热耗功率为：ΔP＝I2R线…①
若热耗功率变为9△P，则有：9ΔP＝I′2R线…②
由①②得I′＝3I，又输送功率不变，由P＝UI＝U′I′得：U′＝U；
故答案为：（1）对环境污染小；（2）二；（3）变小；（4）。
三、作图题(本大题共2个小题,每小题2分,共4分）
17．【解答】解：不计空气阻力，被弹起的猴子只受到重力的作用，重力的方向是竖直向下的，从猴子重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

18．【解答】解：①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出。
②在匝数一定时，电流越小，磁性越弱。滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱。如图。
。
四、实验探究题(本大题共4个小题,第19题8分,第20题4分,第21题8分,第22题4分,共24分)
19．【解答】解：（1）①实验前，将天平放在水平桌面上，游码移到标尺左端的零刻度线处，调节平衡螺母使天平平衡；
②由图甲可知，标尺的分度值为0.2g，游码的刻度值为2.2g；砝码的质量为125g，则土豆的质量为m＝2.2g+125g＝127.2g；
将土豆缓慢浸没在大烧杯中，同时用小桶收集溢出的水，溢出的水的体积就等于土豆的体积，
由图丙可知，量筒的分度值是2mL，量筒中水的体积V＝102mL＝102cm3，
土豆的密度为ρ＝＝≈1.25g/cm3＝1.25×103kg/m3；
小桶收集的水倒入量筒时，倒不干净，测出的体积偏小，根据密度公式ρ＝，测得的土豆的密度偏大；
（2）②取出小木块，将烧杯中水倒出，并擦干粘在烧杯和木块上的水分后倒入菜籽油至记号处，再把小木块放入菜籽油中，如图2丙所示，用刻度尺测量出菜籽油液面上升的高度h2；
设烧杯的底面积是S，
木块在水中漂浮受到的浮力：F浮水＝ρ水gV排水＝ρ水gSh1，
木块在菜籽油中漂浮受到的浮力：F浮油＝ρ油gV排油＝ρ油gSh2，
木块受到的浮力都等于木块的重力，所以木块在水中和在菜籽油中的浮力相等，即F浮水＝F浮油，
所以，ρ水gSh1＝ρ油gSh2，
菜籽油的密度：ρ油＝•ρ水。
故答案为：（1）①水平桌面；平衡螺母；127.2；②1.25×103；小桶中的水倒入量筒中倒不干净，测出的体积偏小；（2）②用刻度尺测量出菜籽油液面上升的高度h2；ρ油＝•ρ水。
20．【解答】解：（1）玻璃板有透光性，既能成像也能确定像的位置，选用薄玻璃板而不是选平面镜进行实验，其主要目的是为了便于找到像的位置；而选取两支完全相同的蜡烛A和蜡烛B，当B与A的像重合时，可得出像与物大小相等，故目的是比较像与物的大小关系。
（2）虚像不能成在光屏上，实验时，把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像。若想探究这个像是虚像还是实像，可以在像的位置处放一块白板作为光屏，眼睛应该从玻璃板后观察光屏，光屏上不能呈现蜡烛的像。
故答案为：（1）像的位置；大小；（2）玻璃板后；不能。
21．【解答】解：（1）为了保护电路，连接电路时，开关处于断开状态，滑动变阻器的滑片处于最大阻值处；
（2）电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，说明与电压表两接线柱之间并联的电路是断路，所以出现故障的可能原因是灯泡的灯丝断了（或连接灯泡的导线断了）；
（3）由图3知，电流表量程是～0.6A，分度值为0.02A，电流表示数I＝0.16A；
电压表量程是0～3V，分度值为0.1V，电压表示数U＝1.1V；
灯泡两端的电压为1.1V，小于额定电压2.5V，要使灯泡两端的电压增大应增大电路中的电流，根据欧姆定律可知应减小电路中的总电阻即减小滑动变阻器接入电路的电阻，滑片P应向左移动。
（4）由图3知，U＝2.5V时，通过灯泡的电流I＝0.25A，则
灯泡的额定功率P＝UI＝2.5V×0.25A＝0.625W；
由图象可知电压和电流的比值是变化的即灯泡的电阻是变化的，原因是小灯泡的电阻随温度的升高而增大，所以通过小灯泡的电流不与其两端的电压成正比。
故答案为：（1）阻值最大处；保护电路；（2）灯泡的灯丝断了（或连接灯泡的导线断了）；（3）0.16；1.1；左；（4）0.625；小灯泡的电阻受温度影响。
22．【解答】解：（1）因为只有木块做匀速直线运动时，摩擦力和拉力才是一对平衡力，它们的大小才会相等，因此，实验中需要利用电动机使木块在木板上做匀速直线运动；
（2）①用电动机拉着木块以较小的速度在木板上水平匀速运动，记录此时弹簧测力计的示数F1。
②用电动机拉着木块以较大的速度在木板上水平匀速运动，记录此时弹簧测力计的示数F2。
（3）由F1＝F2，可以说明物体在水平面上运动时，滑动摩擦力的大小与速度无关。
故答案为：（1）匀速直线；平衡力；（2）用电动机拉着木块以较大的速度在木板上水平匀速运动；（3）＝。
五、综合题(本大题共2个小题,每小题9分,共18分)
23．【解答】解：（1）汽车匀速行驶时的速度：v＝＝10m/s；
（2）汽车空车重力：G车＝m车g＝6000kg×10N/kg＝6×104N，
装满水水的质量：m水＝ρ水V水＝1.0×103kg/m3×5m3＝5×103kg，
装满水水的重力：G水＝m水g＝5000kg×10N/kg＝5×104N，
满载时静止在水平地面上车对地面的压力：F压＝G车+G水＝6×104N+5×104N＝1.1×105N，
满载时静止在水平地面上车对地面的压强：p＝＝2.2×105Pa；
（3）送水车匀速行驶时，牵引力和阻力是平衡力，牵引力：F＝f＝6400N，
牵引力做的功：W＝Fs＝6400N×12000m＝7.68×107J，
发动机的功率：P＝＝＝Fv＝6400N×10m/s＝6.4×104W。
答：（1）汽车匀速行驶时的速度是10m/s；
（2）满载时静止在水平地面上车对地面的压强是2.2×105Pa；
（3）送水车匀速行驶时受到的平均阻力约为6400N，在行驶12km的过程中，牵引力做的功是7.68×107J，发动机的功率是6.4×104W。
24．【解答】解：（1）3000imp/（kW•h）是指电路中每消耗1 kW•h的电能，电能表指示灯闪烁3000次，
指示灯闪烁8次，3D打印笔消耗的电能：
W＝kW•h＝kW•h＝9600J；
（2）15g的塑胶从20℃加热到260℃吸收的热量为：
Q吸＝cmΔt＝2.0×103J/（kg•℃）×15×10﹣3kg×（260℃﹣20℃）＝7200J，
由效率公式η＝知，3D打印笔快挡打印时的热效率为：
η＝＝×100%＝75%；
（3）根据电路图可知，当开关接1、2时，R1与R2串联，电路中电阻较大；当开关接2、3时，电路为R2的简单电路，电路中电阻较小，根据P＝可知，总电阻越大，功率越小，故开关接1、2时为低温挡，接2、3时为高温挡；
3D打印笔快挡打印时的电功率为：
P快＝＝＝80W；
（4）由P＝知，当开关接2、3时，电路为R2的简单电路，此时电路中R2的电阻：
R2＝＝605Ω，
当开关接1、2时，R1与R2串联，此时电路中的总电阻：
R总＝＝2200Ω，
因串联电路中总电阻等于各分电阻之和，所以，R1＝R总﹣R2＝2200Ω﹣605Ω＝1595Ω。
答：（1）3D打印笔快挡打印2min所消耗的电能为9600J；
（2）3D打印笔快挡打印时的热效率为75%；
（3）3D打印笔快挡打印时的电功率为80W；
（4）R1的阻值为1595Ω，R2的阻值为605Ω。
