2020年云南省曲靖市来宾一中中考物理一模试题（含解析）

这是一份2020年云南省曲靖市来宾一中中考物理一模试题（含解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

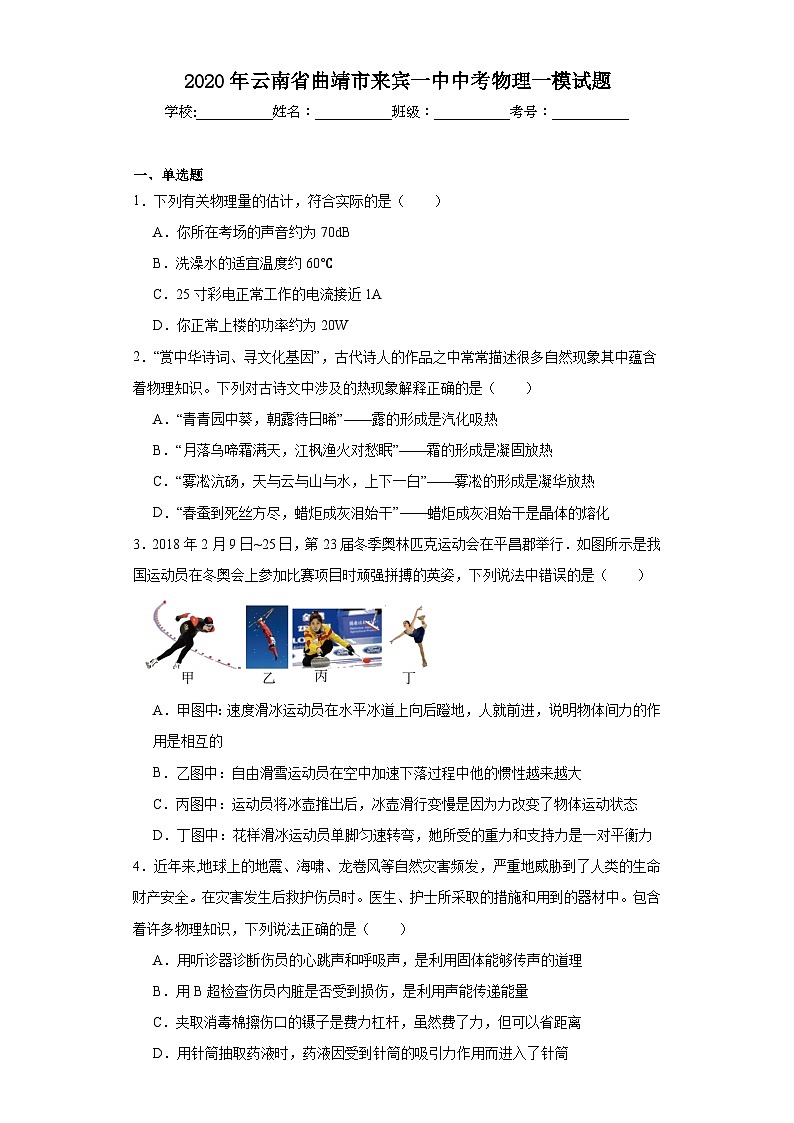

2020年云南省曲靖市来宾一中中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列有关物理量的估计，符合实际的是（　　）
A．你所在考场的声音约为70dB
B．洗澡水的适宜温度约60℃
C．25寸彩电正常工作的电流接近1A
D．你正常上楼的功率约为20W
2．“赏中华诗词、寻文化基因”，古代诗人的作品之中常常描述很多自然现象其中蕴含着物理知识。下列对古诗文中涉及的热现象解释正确的是（　　）
A．“青青园中葵，朝露待日晞”——露的形成是汽化吸热
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝固放热
C．“雾凇沆砀，天与云与山与水，上下一白”——雾凇的形成是凝华放热
D．“春蚕到死丝方尽，蜡炬成灰泪始干”——蜡炬成灰泪始干是晶体的熔化
3．2018年2月9日~25日，第23届冬季奥林匹克运动会在平昌郡举行．如图所示是我国运动员在冬奥会上参加比赛项目时顽强拼搏的英姿，下列说法中错误的是（　　）

A．甲图中：速度滑冰运动员在水平冰道上向后蹬地，人就前进，说明物体间力的作用是相互的
B．乙图中：自由滑雪运动员在空中加速下落过程中他的惯性越来越大
C．丙图中：运动员将冰壶推出后，冰壶滑行变慢是因为力改变了物体运动状态
D．丁图中：花样滑冰运动员单脚匀速转弯，她所受的重力和支持力是一对平衡力
4．近年来,地球上的地震、海啸、龙卷风等自然灾害频发，严重地威胁到了人类的生命财产安全。在灾害发生后救护伤员时。医生、护士所采取的措施和用到的器材中。包含着许多物理知识，下列说法正确的是（　　）
A．用听诊器诊断伤员的心跳声和呼吸声，是利用固体能够传声的道理
B．用B超检查伤员内脏是否受到损伤，是利用声能传递能量
C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但可以省距离
D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入了针筒

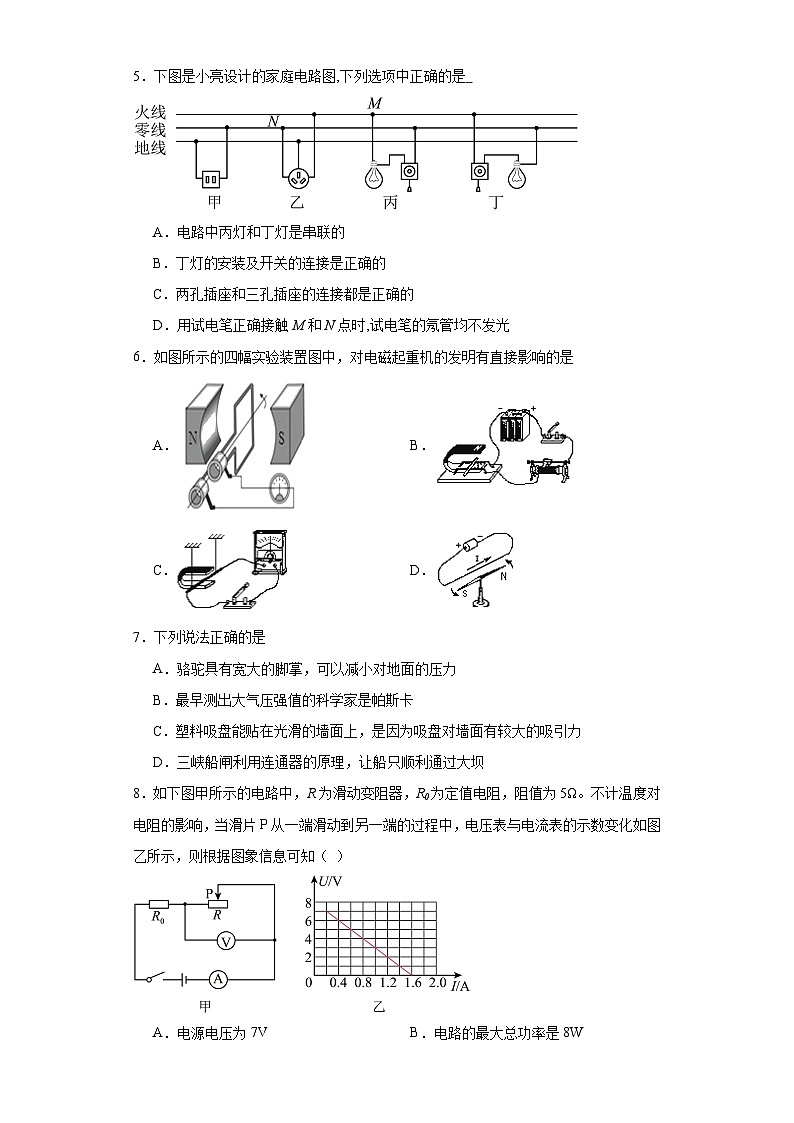

5．下图是小亮设计的家庭电路图,下列选项中正确的是

A．电路中丙灯和丁灯是串联的
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时,试电笔的氖管均不发光
6．如图所示的四幅实验装置图中，对电磁起重机的发明有直接影响的是
A．    B．
C．       D．
7．下列说法正确的是
A．骆驼具有宽大的脚掌，可以减小对地面的压力
B．最早测出大气压强值的科学家是帕斯卡
C．塑料吸盘能贴在光滑的墙面上，是因为吸盘对墙面有较大的吸引力
D．三峡船闸利用连通器的原理，让船只顺利通过大坝
8．如下图甲所示的电路中，R为滑动变阻器，R0为定值电阻，阻值为5Ω。不计温度对电阻的影响，当滑片P从一端滑动到另一端的过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（ ）

A．电源电压为7V B．电路的最大总功率是8W
C．电路的最小总功率是1W D．滑动变阻器R的最大阻值是35Ω

二、填空题

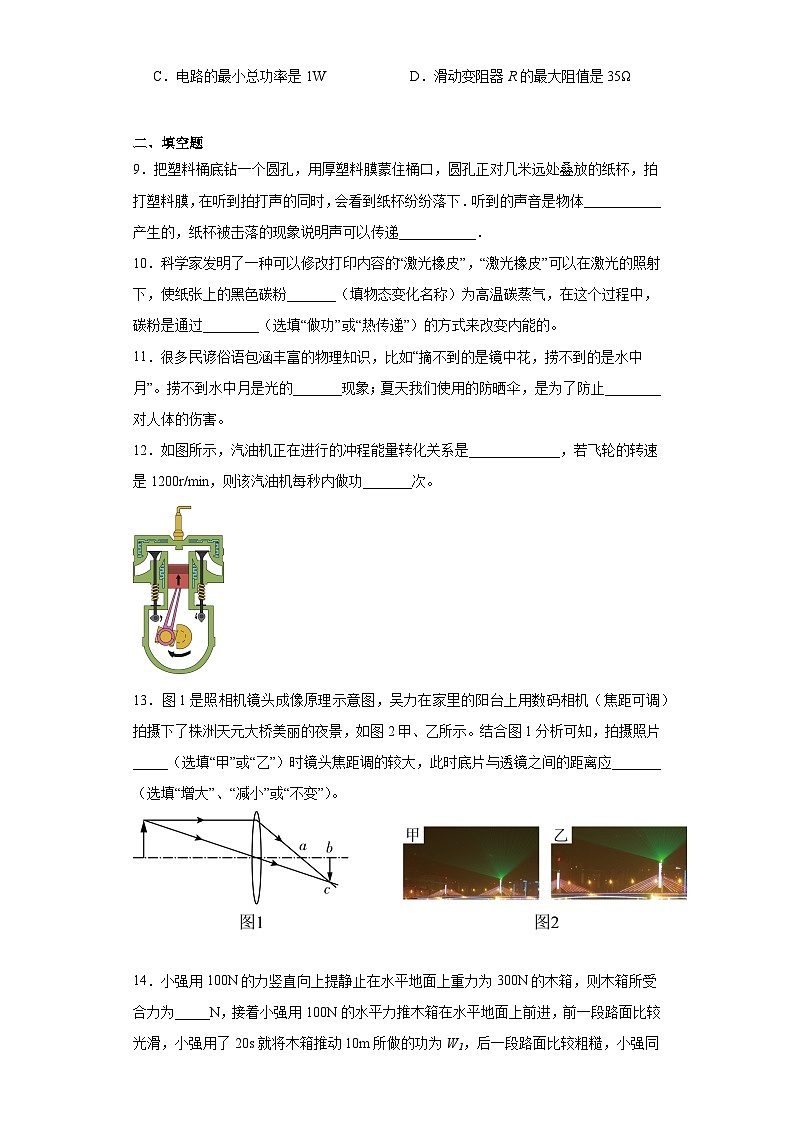

9．把塑料桶底钻一个圆孔，用厚塑料膜蒙住桶口，圆孔正对几米远处叠放的纸杯，拍打塑料膜，在听到拍打声的同时，会看到纸杯纷纷落下．听到的声音是物体___________产生的，纸杯被击落的现象说明声可以传递___________．
10．科学家发明了一种可以修改打印内容的“激光橡皮”，“激光橡皮”可以在激光的照射下，使纸张上的黑色碳粉_______（填物态变化名称）为高温碳蒸气，在这个过程中，碳粉是通过________（选填“做功”或“热传递”）的方式来改变内能的。
11．很多民谚俗语包涵丰富的物理知识，比如“摘不到的是镜中花，捞不到的是水中月”。捞不到水中月是光的_______现象；夏天我们使用的防晒伞，是为了防止________对人体的伤害。
12．如图所示，汽油机正在进行的冲程能量转化关系是_____________，若飞轮的转速是1200r/min，则该汽油机每秒内做功_______次。

13．图1是照相机镜头成像原理示意图，吴力在家里的阳台上用数码相机（焦距可调）拍摄下了株洲天元大桥美丽的夜景，如图2甲、乙所示。结合图1分析可知，拍摄照片_____（选填“甲”或“乙”）时镜头焦距调的较大，此时底片与透镜之间的距离应_______（选填“增大”、“减小”或“不变”）。

14．小强用100N的力竖直向上提静止在水平地面上重力为300N的木箱，则木箱所受合力为_____N，接着小强用100N的水平力推木箱在水平地面上前进，前一段路面比较光滑，小强用了20s就将木箱推动10m所做的功为W1，后一段路面比较粗糙，小强同样用100N用了30s将木箱推动10m所做的功为W2，则W1_____W2（选填“>”、“<”或“=”）。（g=10N/kg）
15．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图像，如图乙所示。分析图像可知，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为________，实验过程中，小明控制导体两端的电压为_______。

16．“电动葫芦”普遍使用的起重设备（如图），它通过电动机和一个动滑轮将物体提高，如图“电动葫芦”将0.9t的钢材匀速吊起1m高，钢绳的拉力为5000N，则做的有用功为__________J，动滑轮的机械效率为________，动滑轮重__________N；若用此“电动葫芦”将1t的钢材提高1m，钢绳的拉力所做的功为____________J（g＝10N/kg，不计绳重和摩擦）。

17．如图所示的电路，开关S接到a处，小磁针静止时，A端是______极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性______（选填“增强”、“不变”或“减弱”）。

18．潜水艇能潜入水下航行，进行侦察和袭击，是一种很重要的军用舰艇。潜水艇漂浮在水面时，其所受浮力F1与潜水艇重力的大小关系为F1______G；当潜水艇潜入水下时充水时所受浮力F2，F1与F2的大小关系为F1______F2（以上两空均选填“＞”“＜”或“＝”）。
19．如图秒表是位同学跑完400m所用时间，该同学跑完400m的时间为__________。


三、作图题
20．如图所示,平面镜与水平面的夹角为30°,光源S发出的经过平面镜反射的两条光线如图所示,请画出对应的两条入射光线以及标出光源S的位置(保留作图痕迹).

21．斜面上放一个小球，画出小球沿斜面向上滚动时受到摩擦力f的示意图。


四、实验题
22．小溪妈妈腌制鹌鹑蛋，小溪对配制的盐水密度及鹌鹑蛋的密度产生了兴趣，于是做了如下实验，请将她的实验补充完整。

（1）她将天平放在_____上，发现天平的游码未置于标尺左端的零刻度线处，但指针却指在分度盘的中央，她应该先将游码调到标尺的零刻度线处，再将平衡螺母向_____调节，天平横梁才能平衡。
（2）将天平调平后，小溪将适量盐放入左盘中进行测量，天平平衡时，如图甲所示，则盐的质量为_____g。
（3）小溪接下来的实验过程如图乙所示（细线质量与体积忽略不计）：
①将量筒中装入适量水，则量筒中水的体积为_____mL；
②将鹌鹑蛋轻轻放入量筒内的水中，沉底后液面上升到52mL刻度线处；
③将称好的盐倒入量筒内的水中，待盐全部溶解并搅拌均匀后，发现鹌鹑蛋漂浮在盐水中，此时液面在56mL刻度线处；
④取出鹌鹑蛋后，盐水液面下降至45mL刻度线处（忽略取出鹌鹑蛋时造成盐水体积的变化）；
⑤则盐水的质量为_____g，鹌鹑蛋的密度为_____g/cm3。
23．在探究“杠杆平衡条件”实验中：
（1）实验前应先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，目的是____________________；
（2）小明在实验中记录了三次实验数据如表：
次数
动力F1/N
动力臂l/cm
阻力F2/N
阻力臂l/cm
1
1.0
10
0.5
20
2
2.0
10
1
20
3
2.0
20
4.0
10
（3）如图所示，在A处挂两个钩码（每个钩码重0.5N）。用弹簧测力计在B处沿竖直方向拉，当杠杆水平平衡时，弹簧测力计的示数应为__________；
（4）某同学在杠杆左右两侧分别挂上不同数量的钩码，同时调节平衡螺母使杠杆在水平位置平衡，你认为他们的做法是_______（选填“正确”、“错误”）的；
（5）本次实验测量多组数据的目的是___________________。

24．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡额定电压为“2.5V”，额定功率约为1W；

（1）小明同学将实验器材连接了如图乙所示的电路，小林发现有一根导线连接点有误，请你在图中找出并画出那导线的正确连接点_______；（将原导线画“×”并作出正确的导线连接）
（2）现有滑动变阻器R1（5Ω 0.5A）和R2（50Ω 1A），实验时应选用滑动变阻器_______；
（3）闭合开关S前，应将滑动变阻器的滑片P滑到_____端（填“左”或“右”）；
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路                     B．检查电路是否短路
C．探究电流产生的热量与电阻的关系      D．探究电流与电阻关系
（5）实验中，小明调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为_________W；
（6）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图像。由图像可知，小灯泡的阻值随电压的增大而_______（填“增大”、“减小”或“不变”）；
（7）将实验中的小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是_____。
A．探究电流的磁场强弱与电流大小的关系               B．探究电流与电压关系
C．探究电流产生的热量与电阻的关系                      D．探究电流与电阻关系
25．逆风骑自行车时，弯着身体会省力些，雨天撑伞逆风行走时风速越大，行走越困难。这是因为受到空气阻力的作用、物体所受空气阻力大小与哪些因素有关呢？小明猜想可能与物体的迎风面积和风速有关，为验证以上猜想，小明选用了如下器材：可调速电风扇、弹簧测力计、面积不同的塑料挡板三块、光滑玻璃板、小车。

风速
低
中
高
小车受到空气阻力/N
0.8
2.2
3.8
（1）小明设计了如图所示实验，用电风扇向小车及挡板吹风，模拟小车运动时受到的空气阻力：根据_________的知识，通过弹簧测力计即可测出小车受到的空气阻力。通过对表中数据分析，可得出的结论是：____________________；

工作时间
烧煤
发电功率
废气
XX电热站
20h
4000t
5×105kW
向周边居民供热
3.4×1013J
（2）小明还想探究迎风面积对小车所受空气阻力的影响，请你帮他设计出主要的实验步骤：____________________。

五、计算题
26．人工智能逐渐融入我们的生活．如图所示，某餐厅的送餐机器人的质量为40kg，它与地面的接触面积为0.01m2．

（1）求送餐机器人的重力；
（2）送餐机器人的外壳是由玻璃钢材料制作的．有一小块玻璃钢材料的质量为90g，体积为50cm3，求该材料的密度；
（3）若送餐机器人托着3kg的物体，求此时机器人对水平地面的压强．

六、综合题
27．同学们学习了“能源与可持续发展”的内容后，知道热电站既能发电，又能利用废气供热，随着热电站技术不断更新，煤的燃烧程度比传统火电站更充分。为深入了解，他们对某热电站进行调查，获取信息如下：

工作时间
燃煤
发电总功率
废气供热
XX热电站
20h
4000t
5×105kW
向周边居民供热3.4×1013J
(1)4000t煤完全燃烧放出多少热量？20h发电多少千瓦时？（q煤=3×107J/kg）
(2)该热电站的能量利用率是多少？
(3)请你结合以上信息，写出提高热电站能量利用率的方法。

七、计算题
28．小泽家有一新型的电热足浴器．其铭牌上的部分信息如下．

额定电压
220V
额定功率
1210W
容积
7L
(1)求电热足浴器正常工作时的电阻；
(2)用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；
(3)若此足浴器在额定电压下使用，需500s才能将(2)问中的水从20℃加热到40℃，求这个电热足浴器的加热效率；(计算结果精确到0.1% )
(4)小泽家安装的电能表如上图所示．某次小泽断开家中的其它用电器，让电热足浴器单独工作，在1niin内电能表的转盘转过50r，求此时该足浴器两端的实际电压．

参考答案：
1．C
【详解】A．声音达到70dB，是很吵的环境，故A不符合题意；
B．我们人体的温度大约37摄氏度，所以洗澡时水温45摄氏度时最好，故B不符合题意；
C．25寸彩电它的电功率在200W左右，故其电流约1A左右，故C符合题意；
D．人正常上楼的功率约为200W左右；故D不符合题意。
故选C。
2．C
【详解】A．露是空气中的水蒸气遇冷液化为液态的小水滴，附着再植被表面，液化放热，故A错误；
B．霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着再建筑物或植被表面，凝华放热，故B错误；
C．雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着在植被表面，凝华放热，故C正确；
D．蜡烛没有固定的熔点，属于非晶体，熔化吸热，故D错误。
故选C。
3．B
【详解】A．甲图中：速度滑冰运动员在水平冰道上向后蹬地，人就前进，说明物体间力的作用是相互的，是力的一个基本特征，即力总是成对出现，故A正确；
B．惯性的大小只与质量有关，与运动状态无关，所以乙图中滑雪运动员在空中加速下落过程中他的惯性不变，故B错误；
C．丙图中：运动员将冰壶推出后，冰壶滑行变慢是因为受到了摩擦力，此力改变了物体运动状态，故C正确；
D．丁图中：花样滑冰运动员单脚匀速转弯，她所受的重力和支持力大小相等，方向相反，作用在一条直线上，且都作用于运动员，是一对平衡力，故D正确。
故选B。
4．C
【详解】A．用听诊器诊断伤员的心跳声和呼吸声，是利用声音在听诊器导管中集中传播，可以增加声音的响度，故A错误；
B．医生用B超检查伤员内脏是否受到损伤，是利用声音能够传递信息，故B错误；
C．镊子在使用时动力臂小于阻力臂，是费力杠杆，但可以省距离，故C正确；
D．用针筒抽取药液时，是在大气压的作用下将药液压入针筒内，故D错误。
故选C。
5．B
【详解】A．电路中丙灯和丁灯是独立工作、互不影响的，所以它们是并联的，故A错误；
B．火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全，故B正确；
C．对于两孔插座是：左零右火；据图可知，两孔插座接到了零线和地线之间；三孔插座的左孔接的是零线，上孔接的是地线，右孔接的是火线，故两孔插座连接错误，三孔插座的连接正确，故C错误；
D．图中M点位于火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触N点，氖管不发光，故D错误。
6．D
【详解】电磁起重机的原理是电流产生磁场；
A．装置中没有电源，所以当转动线圈时，电路中就会产生电流，是电磁感应现象，故A不符合题意；
B．闭合开关前，导体中无电流通过，导体在磁场中静止不动；开关闭合后，当导体中有电流通过时，在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用，故B不符合题意；
C．导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，说明电路中产生了电流，这种现象叫电磁感应，故C不符合题意；
D．装置是奥斯特实验，说明了通电周围有磁场，因此对电磁起重机的发明有直接影响，故D符合题意．
7．D
【详解】骆驼具有宽大的脚掌，可以在压力一定时，通过增大受力面积来减小骆驼对地面的压强，从而不会陷入沙漠中，故A错误；
最早测出大气压强值的科学家是托里拆利，故B错误；
使用塑料吸盘时，是先挤出里边的空气，使其内部气体压强减小，然后在外界大气压的作用下，把它压在了光滑的墙面上，故C错误；
三峡船闸是利用连通器原理工作的，可以保证船舶安全通过，故D正确．
8．D
【详解】由电路图可知，R0和R串联，电压表测R两端的电压，电流表测电路中的电流。
AB．当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，电压表的示数最小，此时只有R0接入电路中，由乙图可知，电路中的最大电流I大＝1.6A，R两端的电压UR小＝0V，电源电压
U=U0 = I大R0=1.6A×5Ω=8V
此时电路中电功率最大为
P大=UI大=8V×1.6A=12.8W
CD．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由乙图可知，电路中的最小电流I小＝0.2A，R两端的电压UR大＝7V，此时电路中电功率最小为
P小=UI小=8V×0.2A=1.6W
由可得，滑动变阻器的最大阻值

故C不符合题意，D符合题意。
故选D。
9． 振动 能量
【详解】[1][2]我们听到的声音是物体振动产生的；纸杯被击落，是声波对纸杯做了功，说明声波可以传递能量；
10． 升华 热传递
【详解】[1]激光照射下，纸张上的黑色碳粉直接变为高温碳蒸气，即物质由固态直接变为气态，也就是发生了升华现象。
[2]在这个过程中，碳粉是通过热传递的方式来改变内能的。
11． 反射 紫外线
【详解】[1]因为平静的水面可以当做平面镜，而水中月就是月亮在平面镜中的像，镜中花也是花在平面镜中的像，所以“水中月”和“镜中花”都属于光的反射。
[2]由于太阳光中含有紫外线，经常晒太阳会引起皮肤粗糙，所以要使用防晒伞。
12． 机械能转化为内能 10
【详解】[1]如图所示，汽油机气缸中活塞向上运动，两个气阀都关闭，是压缩冲程，能量的转化为机械能转化为内能。
[2]飞轮的转速是，因一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转20圈共做功10次。
13． 乙 增大
【详解】[1]由题意可知，吴力在家里的阳台上用数码相机拍摄大桥夜景时，物距不变；当他将镜头焦距调大时，相当于减小了物距（即大桥离此时的焦点近一些），由凸透镜成实像的特点可知，所成的像就会变大，所以结合图片可知，此时他在拍摄乙照片。
[2]物近像远，此时像距（底片与透镜之间的距离）应增大。
14． 0 =
【详解】[1]木箱的重力
G=300N>100N
所以小强用100N的力竖直向上提木箱时，木箱处于静止状态，则木箱受到的合力为0N。
[2]后一段路面比较粗糙，小强同样用100N的水平推力将木箱推动10m，推力相同、移动的距离也相同，由
W=Fs
可知，后一段与前一段推力所做的功相等。
15． 2∶1 2V
【详解】[1]探究“通过导体的电流与电阻的关系”时，应保持电阻两端的电压不变，由可得，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比

[2]由图像可知，当，即R＝4Ω时，通过导体的电流I＝0.5A，由可得，小明控制导体两端的电压
U＝IR＝0.5A×4Ω＝2V
16． 9×103 90% 1×103 1.1×104
【详解】[1]钢材的重力为
G＝mg＝0.9×103kg×10N/kg＝9×103N
有用功为
W有用＝Gh＝9×103N×1m＝9×103J
[2]由图可知，绳子股数n＝2，拉力端移动距离为
s＝2h＝2×1m＝2m
总功为
W总＝Fs＝5000N×2m＝1×104J
则动滑轮的机械效率为

[3]不计绳重和摩擦，绳端的拉力为

动滑轮的重力为
G轮＝2F﹣G＝2×5000N﹣9×103N＝1×103N
[4]若提升1t的钢材，物体的重力为
G′＝m′g＝1×103kg×10N/kg＝1×104N
不计绳重和摩擦，拉力为

拉力做的功为
W′＝F′s＝5500N×2m＝1.1×104J
17． S 减弱
【详解】[1][2]电源外部电流由电源正极出发，由右手螺旋定则可判断螺线管的右端为N极，根据异名磁极相互吸引可知，小磁针静止时A端是S极；将开关S由a拨到b，线圈匝数减小，调节滑动变阻器，使电流表示数不变，即电路中的电流不变，则电磁铁的磁性会减弱。
18． ＝ ＜
【详解】[1]潜水艇漂浮在水面时，其所受浮力与重力相等。
[2]潜水艇沉入水中，排开水体积变大，所以浮力变大。。
19．99.6s
【详解】由图可知，在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为
1min=60s
在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在39.6s处，所以秒针指示的时间为39.6s，即秒表的读数为
60s+39.6s＝99.6s
20．
【详解】首先将两条反射光线反向延长，相交于S′，该点即为光源S在平面镜中的像．以镜面为对称轴作S′的对称点S，则S即为光源．再连接SO、SO′，即为两条入射光线．如图：

21．
【详解】小球沿斜面向上滚动时，受到摩擦力的作用，摩擦力的方向与小球运动的方向相反，即沿斜面向下，作用点可画在小球的重心上，则摩擦力f的示意图如图所示：

22． 水平桌面 右 14 40 54 1.1
【详解】 （1）[1][2]将天平放在水平桌面上，游码未置于标尺左端的零刻度线处，指针指在分度盘的中央，说明若游码调到标尺的零刻度线处时，左盘质量偏大，指针将偏左，因此，将游码调到标尺的零刻度线处，再将平衡螺母向右调节，天平横梁才能平衡。
（2）[3]由图甲知，盐的质量
m盐＝10g4g＝14g
（3）①[4]由图乙①知，量筒中水的体积
V水＝40mL＝40cm3
由可得，水的质量
m水＝ρ水V水＝1g/cm3×40cm3＝40g
⑤[5][6]盐水的质量
m盐水＝m盐m水＝14g40g＝54g
盐水的体积
V盐水＝45cm3＝45cm3
盐水的密度

由图乙①②可知，鹌鹑蛋的体积
V鹌鹑蛋＝52cm3−40cm3＝12cm3
由图乙③④可知鹌鹑蛋排开盐水的体积
V排＝56cm3−45cm3＝11cm3
鹌鹑蛋漂浮在盐水中，则F浮盐水＝G鹌鹑蛋，即
ρ盐水gV排＝ρ鹌鹑蛋gV鹌鹑蛋
即
1.2g/cm3×11cm3＝ρ鹌鹑蛋×12cm3
解得
ρ鹌鹑蛋＝1.1g/cm3＝1.1×103kg/m3
23． 便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响 0.75N 错误 避免偶然性，从而得出普遍规律
【详解】（1）[1]在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样做是为了便于测量力臂，同时消除杠杆自重对杠杆平衡的影响。
（3）[2]由杠杆的平衡条件知

解得。
（4）[3]杠杆左右两侧分别挂上不同数量的钩码，同时调节平衡螺母使杠杆平衡，他们的做法是错误的，原因是：此时再调节平衡螺母，杠杆的自重会对杠杆平衡产生影响。
（5）[4]只凭一次实验，总结实验结论，结论很具有偶然性，所以本次实验测量多组数据的目的是：避免偶然性，从而得出普遍规律。
24．    R2 右 C 0.95 增大 B
【详解】（1）[1]由图1可知，灯泡与电流表并联，电压表串联入电路中了，而测定小灯泡的电功率的实验中，灯泡、电流表应串联，电压表应与灯泡并联，修改后电路如图所示
  。
（2）[2]电源电压恒为6V，小灯泡额定电压为“2.5V”，额定功率约为1W，根据P＝UI，灯的额定电流约为

根据串联电路电压的规律，灯正常发光时，变阻器连入电路的电阻约为

故选用变阻器R2。
（3）[3]闭合开关S前，为了保护电路，应将滑动变阻器的滑片P滑到阻值最大处的右端。
（4）[4]闭合开关后，电流表和电压表均有示数，则电路为通路，小明发现小灯泡不亮，故电路中的电流过小，接下来他首先应该操作的是：移动滑动变阻器的滑片，观察小灯泡是否发光，故ABD不符合题意，C符合题意。
故选C。
（5）[5]实验中，小明调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.38A，则小灯泡的额定功率为

（6）[6]根据实验数据绘制的小灯泡的电流与电压关系图像知，当电压为0.5V、1.3V、3V时，对应的电流分别为0.15A、0.3A和0.4A，由欧姆定律得知第一次的电阻为

同理R2＝4.3Ω，R3＝7.5Ω，故小灯泡的阻值随电压的增大而增大。
（7）[7]A．电流磁场的强弱无法直接观察，通过观察电磁铁吸引大头针的多少来反映磁性的强弱。本实验器材不能完成，故A不符合题意；
B．探究电流与电压的关系时，控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，来探究流与电压的关系。本实验器材能完成，故B符合题意；
C．电流产生的热量与电阻、电流和通过时间有关，探究电流产生的热量与电阻的关系时，控制电流和通电时间不变，只有一个定值电阻，不能改变电阻，无法进行实验。本实验器材不能完成，故C不符合题意；
D．探究电流与电阻的关系时，保证电压一定，改变电阻大小，只有一个定值电阻，不能改变电阻，本实验器材不断能完成，故D不符合题意。
故选B。
25． 二力平衡 在迎风面积相同时，风速越大，阻力越大 保持电风扇风速不变，在小车上放置面积不同的塑料挡板，分别测出小车所受到的空气阻力
【详解】（1）[1]实验时，空气的阻力不能直接测量，但是当小车受到的空气阻力和弹簧测力计的拉力作用下，处于静止状态；根据二力平衡可知，拉力与阻力是一对平衡力，大小相等，则通过弹簧测力计即可测出小车受到的空气阻力。
[2]表格中的数据是探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得的；根据控制变量法，概括得出结论是：在迎风面积相同时，风速越大，阻力越大。
（2）[3]小明还想探究迎风面积对小车所受空气阻力的影响，根据控制变量法可知实验时，应控制风速不变，所以具体步骤是：保持电风扇风速不变，在小车上放置面积不同的塑料挡板，分别测出小车所受到的空气阻力。
26．（1）400N；（2）1.8g/cm3；（3）4.3×104Pa
【详解】（1）．送餐机器人的重力：
G=mg=40kg×10N/kg=400N；
（2）．该材料的密度：
=1.8g/cm3；
（3）．送餐机器人托着3kg的物体，总质量：
m总=3kg+40kg=43kg，
总重力：
G总=m总g=43kg×10N/kg=430N，
此时机器人对水平地面的压力：
F=G总=430N，
此时机器人对水平地面的压强：
p==4.3×104Pa．
答：（1）．送餐机器人的重力为400N；
（2）．该材料的密度为1.8g/cm3；
（3）．此时机器人对水平地面的压强为
4.3×104Pa．
27．(1)，；(2)58.3%；(3)使燃料燃烧更充分；提高废气所含能量的利用率。
【详解】(1)4000t即，完全燃烧所释放的热量为

由公式可得，20h发电量为

(2)有题可知，热电厂利用燃料燃烧来发电和供热，其利用率为

(3)可以使燃料燃烧更充分来提高电站能量利用率；废气含有的能量较多，提高废气能量的利用率，就是提高热电站能量利用率。
答：(1)4000t煤完全燃烧放出的热量，20h发电；(2)该热电站的能量利用率约为58.3%；(3)使燃料燃烧更充分；提高废气所含能量的利用率。
28．（1）40（2）420000（3）69.4%（4）200
【详解】（1）由

得，电热足浴器正常工作时的电阻：
；
（2）水吸收的热量：
＝4.2×103J/（kg•℃）×5kg×（40℃﹣20℃）＝4.2×105J；
（3）足浴器在额定电压下使用500s消耗的电能：
＝1210W×500s＝6.05×105J，
电热足浴器的加热效率：
；
（4）由图知，电能表上标有3000r/（kW•h），让电热足浴器单独工作，在1min内电能表的转盘转过50r，则足浴器1min消耗的电能：
W′＝ kW•h×50＝kW•h＝6×104J，
由

得，此时该足浴器两端的实际电压：
.
