人教版八年级上册第五章 透镜及其应用第1节 透镜单元测试综合训练题

第五章　透镜及其应用

一、填空题(每空2分,共30分)

1.如图所示在天宫课堂上,航天员王亚平老师在水球中注入一个气泡,水球中成一正一反两个像.水球外围成的倒立的像是因为水球起到了　　　　　(选填“凸透镜”或“凹透镜”)的作用.由于水球中间部分有气泡,此部分成像时起到了　　　　　(选填“凸透镜”或“凹透镜”)的作用,使我们看到了正立、缩小的像.

2.如图所示,把点燃的蜡烛放在　　　　处(F为凸透镜的焦点),在图示位置处的光屏上可能出现清晰的像;把点燃的蜡烛放在　　　　处时,无论怎么移动光屏,光屏上都不会成像.(均选填“A”“B”“C”或“D”)

3.平面镜和凸透镜都能成虚像.现用下表对这种类型的像进行对比,请完成空格处的填写.

4.小明两眼视力缺陷不同,将一只2B铅笔紧贴他所戴眼镜的两个镜片,透过镜片看到铅笔的像如图甲所示,则图中右侧的镜片是　　　　(选填“凸透镜”或“凹透镜”);如图乙所示,光会聚于主光轴MN上的b点,若在虚线区域内放入图甲中眼镜的　　　　(选填“左侧镜片”或“右侧镜片”)后,光会聚于c点.

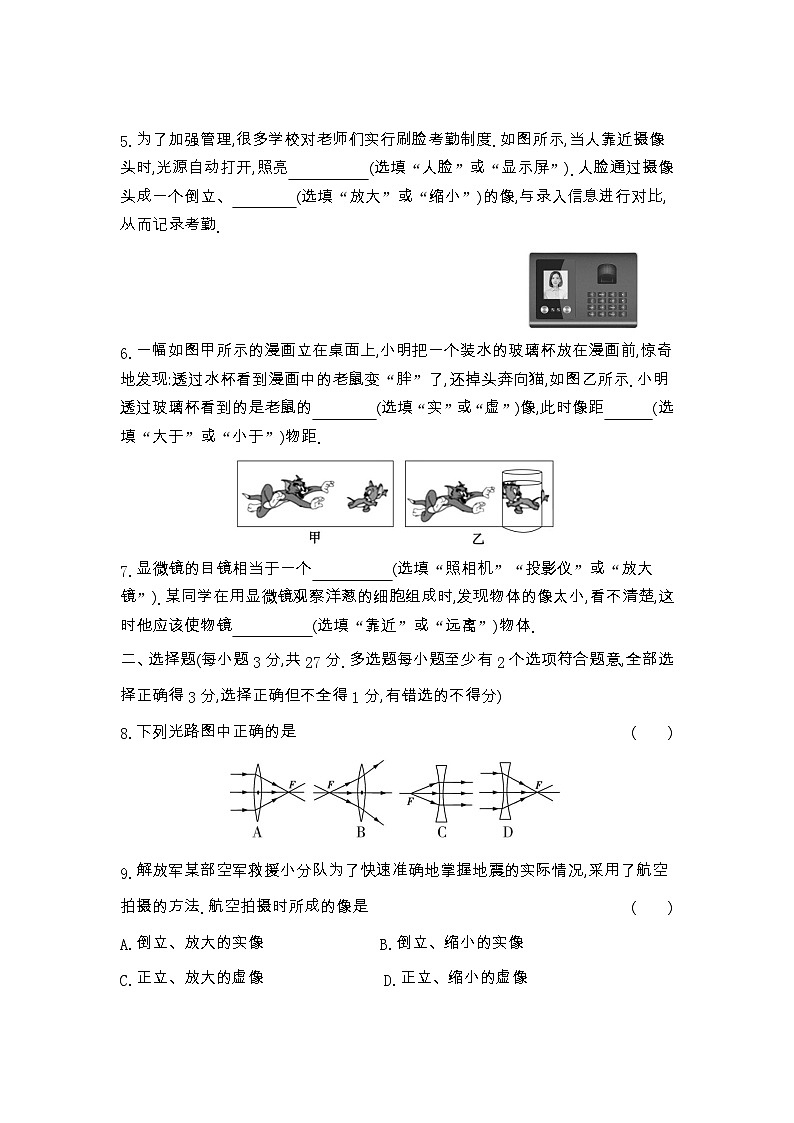

5.为了加强管理,很多学校对老师们实行刷脸考勤制度.如图所示,当人靠近摄像头时,光源自动打开,照亮　　　　　(选填“人脸”或“显示屏”).人脸通过摄像头成一个倒立、　　　　(选填“放大”或“缩小”)的像,与录入信息进行对比,从而记录考勤.

6.一幅如图甲所示的漫画立在桌面上,小明把一个装水的玻璃杯放在漫画前,惊奇地发现:透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图乙所示.小明透过玻璃杯看到的是老鼠的　　　　(选填“实”或“虚”)像,此时像距　　　(选填“大于”或“小于”)物距.

7.显微镜的目镜相当于一个　　　　　(选填“照相机”“投影仪”或“放大镜”).某同学在用显微镜观察洋葱的细胞组成时,发现物体的像太小,看不清楚,这时他应该使物镜　　　　　(选填“靠近”或“远离”)物体.

二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)

8.下列光路图中正确的是 (　　)

9.解放军某部空军救援小分队为了快速准确地掌握地震的实际情况,采用了航空拍摄的方法.航空拍摄时所成的像是              (　　)　　　　　　　　　

A.倒立、放大的实像             B.倒立、缩小的实像

C.正立、放大的虚像             D.正立、缩小的虚像

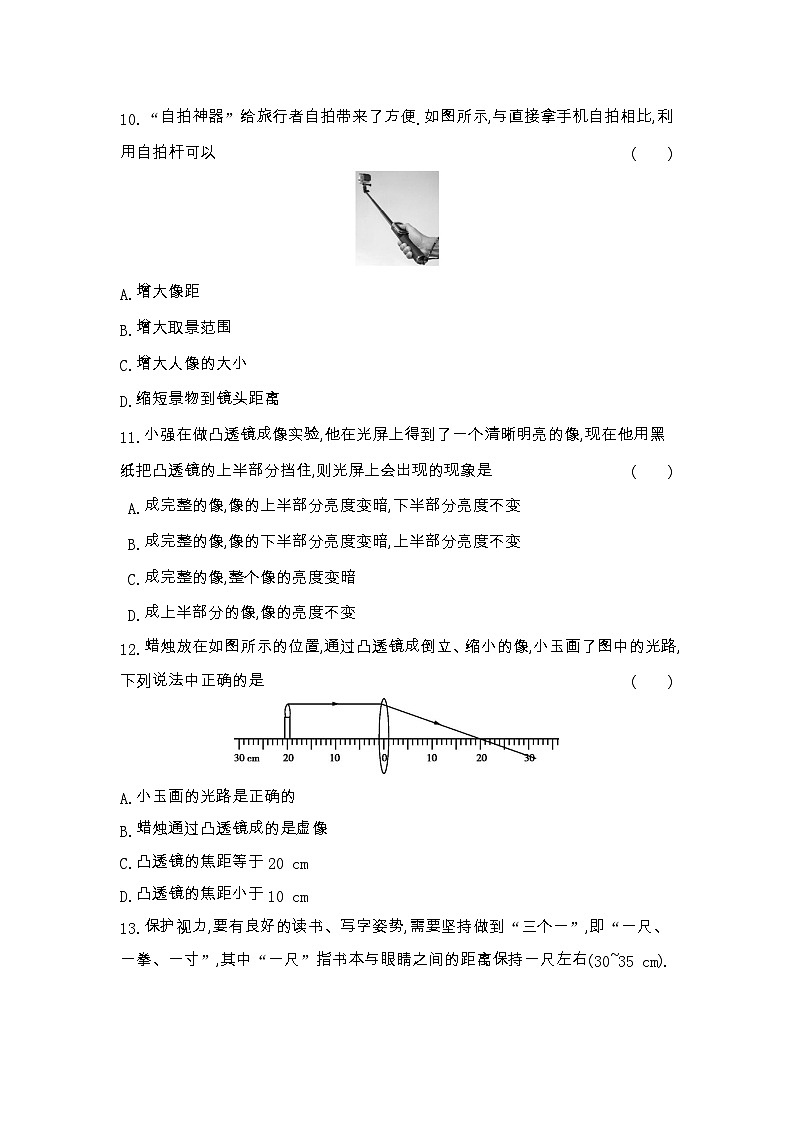

10.“自拍神器”给旅行者自拍带来了方便.如图所示,与直接拿手机自拍相比,利用自拍杆可以              (　　)

A.增大像距

B.增大取景范围

C.增大人像的大小

D.缩短景物到镜头距离

11.小强在做凸透镜成像实验,他在光屏上得到了一个清晰明亮的像,现在他用黑纸把凸透镜的上半部分挡住,则光屏上会出现的现象是              (　　)

 A.成完整的像,像的上半部分亮度变暗,下半部分亮度不变

 B.成完整的像,像的下半部分亮度变暗,上半部分亮度不变

 C.成完整的像,整个像的亮度变暗

 D.成上半部分的像,像的亮度不变

12.蜡烛放在如图所示的位置,通过凸透镜成倒立、缩小的像,小玉画了图中的光路,下列说法中正确的是              (　　)

A.小玉画的光路是正确的

B.蜡烛通过凸透镜成的是虚像

C.凸透镜的焦距等于20 cm

D.凸透镜的焦距小于10 cm

13.保护视力,要有良好的读书、写字姿势,需要坚持做到“三个一”,即“一尺、一拳、一寸”,其中“一尺”指书本与眼睛之间的距离保持一尺左右(30~35 cm).如果患上近视眼,必须到专业眼镜店配近视眼镜,关于配戴了近视眼镜能正常阅读的同学,下列说法正确的是(　　)

A.该同学的眼镜是凸透镜制成的

B.戴上近视眼镜后在视网膜上成的像是虚像

C.戴上近视眼镜后像仍然成在视网膜的前方

D.所戴的近视眼镜对光有发散作用

14.图a是放置在水平桌面上的刻度尺的一部分,图b中甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是              (　　)

A.甲→乙→丙→丁          B.乙→丙→甲→丁

C.乙→丁→甲→丙            D.丙→甲→乙→丁

15.(多选)某型号智能投影仪可以利用手机通过蓝牙控制操作,如图所示为该投影仪的投影效果展示.下列有关说法中正确的是(　　)

A.投影时镜头与屏幕间的距离要在镜头的一倍焦距与二倍焦距之间

B.投影成像主要利用的是光的折射

C.投影仪所成的像是正立、放大的实像

D.光线照到智能投影仪的屏幕上发生漫反射

16.(多选)如图所示,小丽和小明相距2 m,通过同一块焦距为15 cm的凸透镜观看对方,小明能通过透镜看到小丽眼睛正立的像,则下列说法正确的是              (　　)

A.此时小丽的眼睛在凸透镜的一倍焦距以外

B.若图中小丽的手将透镜水平向右移动一定距离,则小明看到的正立的像有可能变大

C.此时小丽从透镜中看不到小明的像

D.此时小丽从透镜中一定能看到小明倒立、缩小的像

三、作图题(共8分)

17.(4分)如图,由点光源S发出的一条光线经平面镜反射后,反射光线经过凸透镜上方的焦点,然后经过凸透镜发生折射,请画出该光线的光路图.

18.(4分)请在图中画出物体AB经凸透镜所成的像A'B'.

四、实验探究题(共35分)

19.(14分)小红利用光具座进行凸透镜成像的实验探究,具体如下.

(1)实验中所用的光具座的长度为100 cm,凸透镜放置在光具座的中间位置,如果有焦距为10 cm、25 cm的两个凸透镜,要完成此实验,应该选择焦距为　　　　cm的凸透镜.

(2)当把蜡烛固定在15 cm刻度线处时(如图所示),光屏应在　　　　(选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内左右移动,直至光屏上得到一个清晰的　　　　　、　　　　　的实像(填写像的性质);　　　　　　(选填“投影仪”“放大镜”或“照相机”)就是利用这一成像规律工作的.

(3)如果将蜡烛远离凸透镜,仍要在光屏上得到清晰的像,光屏应向　　　　　(选填“靠近”或“远离”)凸透镜的方向移动.

(4)在光屏上得到清晰的像后,撤去光屏,人眼在光屏处附近　　　　(选填“能”或“不能”)直接看到烛焰的实像.

20.(11分)某同学用自制的水透镜来探究凸透镜成像规律,当向水透镜里注水时,水透镜的焦距将变小;当从水透镜里抽水时,水透镜的焦距将变大.

(1)如图甲所示,一束光平行于主光轴射向水透镜,在光屏上得到了一个最小的光斑,则此时水透镜的焦距为　　　　cm;实验前,应调节烛焰中心、水透镜光心和光屏中心在　　　　　.

(2)该同学移动蜡烛、水透镜和光屏至图乙所示位置时,恰能在光屏上看到清晰的像,若仅将蜡烛与光屏位置对调,则在光屏上　　　　(选填“能”或“不能”)看到清晰的像,原因是　　　　　　　　　　　　　　　　　　　　.

(3)在实验时,发现光屏上出现的像只有中间清晰,两侧却较模糊,该同学只对水透镜进行了调整,就在光屏上得到了清晰的像,他的调整是　　　　.(填选项前字母)

A.左右适当移动水透镜

B.上下适当移动水透镜

C.适当扭转水透镜

D.左右适当移动光屏

(4)在图乙所示的实验场景下,该同学把自己的眼镜给水透镜“戴上”,如图丙所示,当从水透镜中抽出适量的水后,他发现烛焰的像再次变得清晰,由此判断该同学的眼镜是　　　　(选填“近视”或“远视”)眼镜.

21.(10分)如今手机的功能越来越齐全了,很多人使用手机替代照相机拍照.

　甲　　　　　　　乙

(1)如图甲所示,用照相机进行拍照,当镜头靠近人时,像将变　　　　,像距将变　　　　.

(2)用照相机拍摄远近不同的物体时,通过伸缩镜头,使像清晰地成在芯片上,这个操作过程便是“调焦”,如图乙所示.小敏同学发现手机不能“调焦”,但成像也基本清晰,她将手机拿到实验室去探究,得到的实验数据如下表所示,根据表中数据,判断该手机镜头的焦距大约为　　　　(填选项).

A.5 m                  B.0.5 m

C.0.05 m               D.0.005 m

(3)手机拍摄远近不同的物体不需要“调焦”的原因是手机镜头焦距较　　　　,拍摄时物距都远大于2倍焦距,像距变化的范围比较　　　　,所以不需要“调焦”.(均选填“大”或“小”)

第五章　透镜及其应用

1.凸透镜　凹透镜

2.A　D

3.正立、放大　同侧　物距小于一倍焦距

4.凸透镜　左侧镜片

5.人脸　缩小

6.实　大于

7.放大镜　靠近

8.A　9.B　10.B　11.C　12.D　13.D　14.C　15.BD　16.BC　

17.如图所示.

18.如图所示.

19.(每空2分)(1)10　(2)Ⅱ　倒立　缩小　照相机　(3)靠近　(4)能

20.(除标注外,每空2分)(1)8.0(或8)　同一高度　(2)能(1分)　光的折射中光路是可逆的(合理即可)　(3)C　(4)远视

21.(每空2分)(1)大　大　(2)D　(3)小　小
