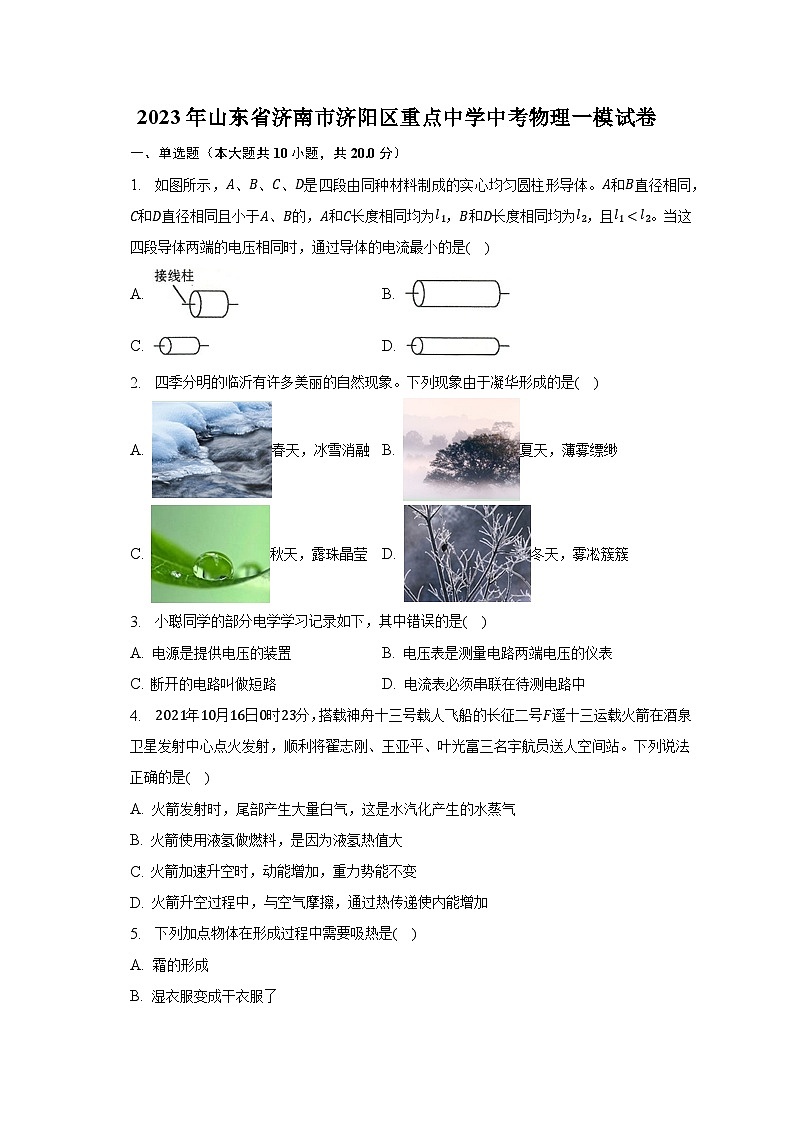

2023年山东省济南市济阳区重点中学中考物理一模试卷-普通用卷
展开
这是一份2023年山东省济南市济阳区重点中学中考物理一模试卷-普通用卷，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1. 如图所示，A、B、C、D是四段由同种材料制成的实心均匀圆柱形导体。A和B直径相同，C和D直径相同且小于A、B的，A和C长度相同均为l1，B和D长度相同均为l2，且l1A. B.
C. D.
2. 四季分明的临沂有许多美丽的自然现象。下列现象由于凝华形成的是( )
A. 春天，冰雪消融B. 夏天，薄雾缥缈
C. 秋天，露珠晶莹D. 冬天，雾凇簇簇
3. 小聪同学的部分电学学习记录如下，其中错误的是( )
A. 电源是提供电压的装置B. 电压表是测量电路两端电压的仪表
C. 断开的电路叫做短路D. 电流表必须串联在待测电路中
4. 2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭在酒泉卫星发射中心点火发射，顺利将翟志刚、王亚平、叶光富三名宇航员送人空间站。下列说法正确的是( )
A. 火箭发射时，尾部产生大量白气，这是水汽化产生的水蒸气
B. 火箭使用液氢做燃料，是因为液氢热值大
C. 火箭加速升空时，动能增加，重力势能不变
D. 火箭升空过程中，与空气摩擦，通过热传递使内能增加
5. 下列加点物体在形成过程中需要吸热是( )
A. 霜的形成
B. 湿衣服变成干衣服了
C. 水结成冰
D. 从冰箱内拿出饮料，过一会儿饮料盒上会有水珠

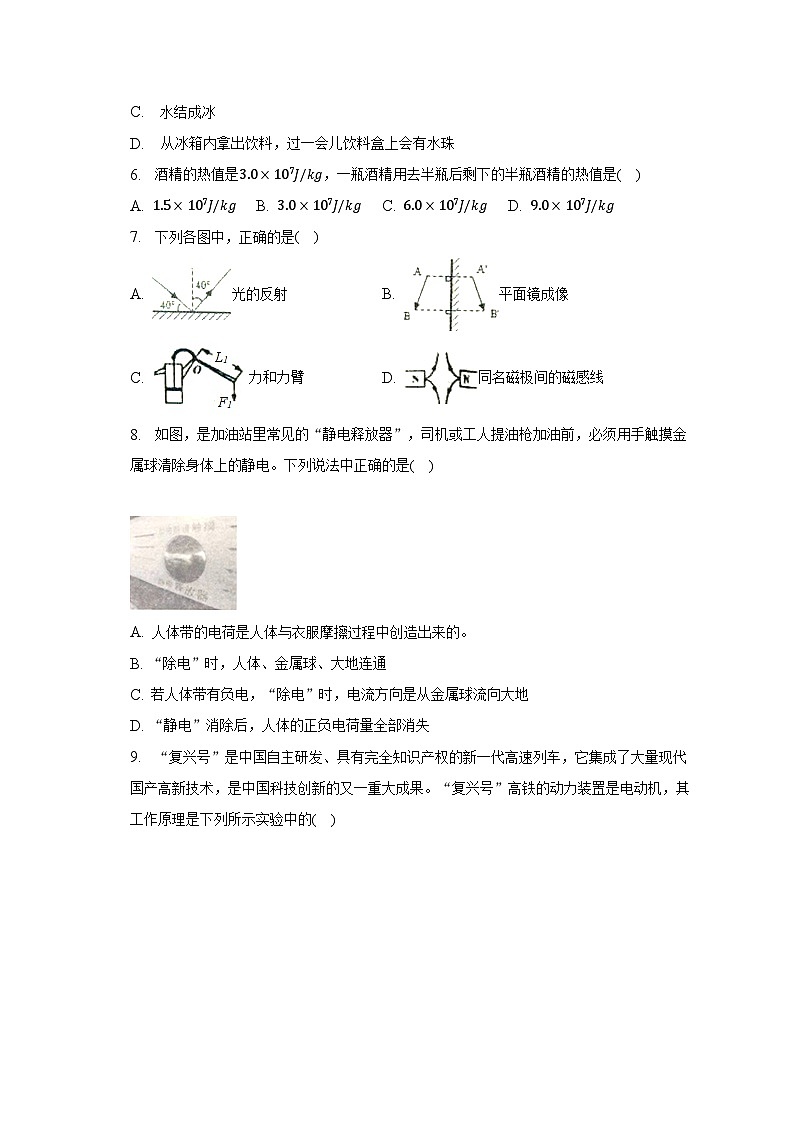

6. 酒精的热值是3.0×107J/kg，一瓶酒精用去半瓶后剩下的半瓶酒精的热值是( )
A. 1.5×107J/kgB. 3.0×107J/kgC. 6.0×107J/kgD. 9.0×107J/kg
7. 下列各图中，正确的是( )
A. 光的反射B. 平面镜成像
C. 力和力臂D. 同名磁极间的磁感线
8. 如图，是加油站里常见的“静电释放器”，司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列说法中正确的是( )
A. 人体带的电荷是人体与衣服摩擦过程中创造出来的。
B. “除电”时，人体、金属球、大地连通
C. 若人体带有负电，“除电”时，电流方向是从金属球流向大地
D. “静电”消除后，人体的正负电荷量全部消失

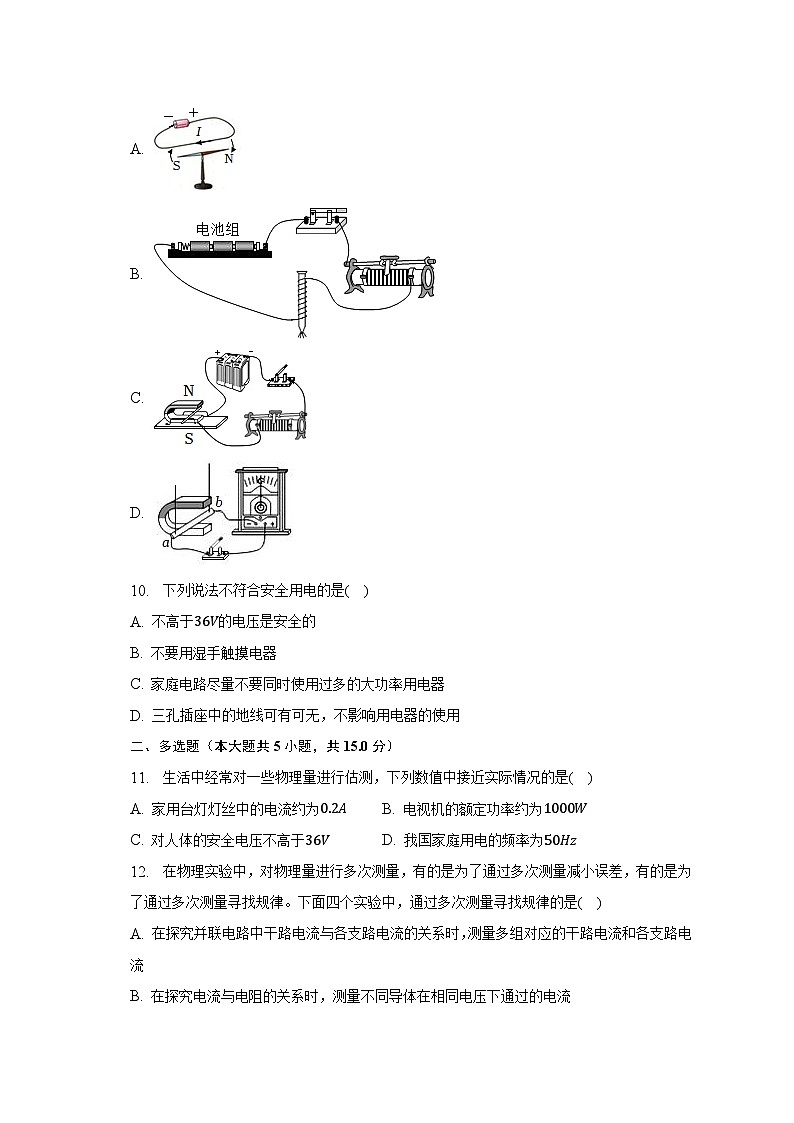

9. “复兴号”是中国自主研发、具有完全知识产权的新一代高速列车，它集成了大量现代国产高新技术，是中国科技创新的又一重大成果。“复兴号”高铁的动力装置是电动机，其工作原理是下列所示实验中的( )
A.
B.
C.
D.
10. 下列说法不符合安全用电的是( )
A. 不高于36V的电压是安全的
B. 不要用湿手触摸电器
C. 家庭电路尽量不要同时使用过多的大功率用电器
D. 三孔插座中的地线可有可无，不影响用电器的使用
二、多选题（本大题共5小题，共15.0分）
11. 生活中经常对一些物理量进行估测，下列数值中接近实际情况的是( )
A. 家用台灯灯丝中的电流约为0.2AB. 电视机的额定功率约为1000W
C. 对人体的安全电压不高于36VD. 我国家庭用电的频率为50Hz
12. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量减小误差，有的是为了通过多次测量寻找规律。下面四个实验中，通过多次测量寻找规律的是( )
A. 在探究并联电路中干路电流与各支路电流的关系时，测量多组对应的干路电流和各支路电流
B. 在探究电流与电阻的关系时，测量不同导体在相同电压下通过的电流
C. 在探究电流与电压的关系时，测量同一段导体对应的多组电压和电流
D. 在测量铁的密度时，测量多个铁块的质量和体积
13. 下列是关于热现象的一些说法，其中正确的是( )
A. 夏天刚从游泳池里上来感觉冷是由于水蒸发放热
B. 在寒冷的北方不用水银温度计测量气温，是因为水银的凝固点较高
C. 汽车加油时应熄火是因为汽油在常温下易升华成汽油蒸气，汽油蒸气遇明火容易爆炸
D. 舞台上用干冰能制造白雾，是因为干冰升华吸热使水蒸气液化形成的
14. 如图所示，说法正确的是( )
A. 甲图中机械能转化为内能B. 乙、丙、丁要靠飞轮的惯性来完成
C. 丙图中机械能转化为内能D. 四个冲程的顺序排列是乙、丁、甲、丙
15. 物理知识在生产、生活中有广泛的应用，下列说法正确的是( )
A. 为便于把吸管插入软包装饮料盒内，吸管插入端被削尖，这样可增大压力
B. 人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路
C. 相同材料制成粗细相同的导体，长度越长电阻也越大
D. 医院里常用紫外线灯杀菌
三、填空题（本大题共4小题，共8.0分）
16. 如图所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现______ ，这是因为瓶内的空气推动瓶塞______ 时，内能______ ，温度降低，使水蒸气液化成小水珠。
17. 天气干燥的秋天，坐滑梯容易发生静电现象。把头发贴着塑料滑梯可以看到头发______(选填“分散”或“聚拢”)的样子，其原理是同种电荷相互______。
18. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡______ (选填“串联”或“并联”)，它是通过改变接入电路中的电阻丝______ 来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮，则需将______ (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用______(选填“铜丝”或“镍铬合金丝”) 。
19. 如图所示，甲、乙两个房间里的两壶水都已烧开。壶嘴上方的“白气”是______现象(填物态变化名称)。______(选填“甲“或“乙”)房间的气温比较高。
四、作图题（本大题共2小题，共4.0分）
20. 在家庭实验室：改造你的小台灯活动中，需要你制作的小台灯有两种亮度。提供的实验器材有：电源、小灯泡、定值电阻、开关一个、导线若干，请你在方框内画出符合要求的电路图。
21. 小雨的房间里有两盏灯。总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮：若将S2拨至b处。壁灯L2亮，并且可以通过开关S3、S4控制，使它有三个不同的亮度。
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。
五、实验探究题（本大题共3小题，共18.0分）
22. 小华同学利用图甲所示的装置对10g的冰加热，他每隔相同时间记录一次温度计的示数并观察物质的状态。
(1)小华应选用颗粒______ (选填“较大”或“较小”)的冰块做实验。
(2)实验中对试管中的冰采用水浴法加热这样做的好处是冰块受热______ 。
(3)将温度计正确插入碎冰中，此组的三个同学观察温度计示数时视线如图乙所示其中正确的是______ (选填“A”“B”或“C”)。
(4)小明在做此探究时，设计丁如图丙所示的装置，将装有碎冰的试管直接放置在空气中，不用酒精灯加热，这样做的好处是不但使试管均匀受热，而且冰的温度升高较______ ，便于记录各个时刻的温度。
23. 小丽研究电流通过导体产生热量的多少与哪些因素有关时，用了秒表和如图所示的实验装置。其中甲乙两个相同的烧瓶内装满煤油，瓶塞上各插一根玻璃管，瓶内各装一个阻值不同的电阻丝R1、R2；实验时她进行了下列实验操作步骤：
①将电阻丝R1、R2串联在电路中，标出烧瓶中两根玻璃管内液面的位置，闭合开关后，记下电流表的读数I1，经过时间t0后，标出两根玻璃管内液面的位置；
②断开开关，等两根玻璃管中的液面降回到原来的位置，减小滑动变阻器的阻值后，再闭合开关，记下电流表的读数I2，再经过时间t0后，标出两根玻璃管内液面的新位置。
请按完成下列问题：
(1)根据步骤①可以探究电流通过导体产生热量的多少与______是否有关。
(2)通过比较步骤①②中______可得出电流产生热量的多少与电流大小有关。
(3)该实验中反映电流通过导体产生热量的多少，所采用的物理方法有______。
A.等效替代法和放大法B.放大法和转换法C.控制变量法和等效替代法
24. 小明做“测量小灯泡电功率”实验时，所用器材有：电压为6V的电源、额定电压为2.5V的小灯泡以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
(1)小明按如图1所示连接完实物电路，闭合开关后，发现小灯泡发光较暗。无论如何移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是______ ；
(2)小明调整好电路后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测得小灯泡的额定功率，应将滑片P向______ (选填“左”或“右”)端滑动；
(3)小明通过移动变阻器滑片P，分别记下了多组对应的电压表和电流表的示数，绘制了如图2所示的U−I图像。根据图像提供的信息，可计算出小灯泡的额定功率是______ W；
(4)实验结束后，小明仅将小灯泡换成定值电阻，来探究通过导体的电流跟导体自身电阻的关系。他想完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。未完成此四组实验，滑动变阻器的最大阻值应不小于______ Ω。
六、计算题（本大题共2小题，共16.0分）
25. 如图所示，电源电压保持不变，R1、R2为定值电阻，R1=30Ω。当只闭合开关S1，流过R1的电流为0.3A，再闭合S2，通过R1的电流变为0.5A，求：
(1)电源电压U；
(2)R2的大小。
26. 如图所示的电路中，R1的阻值为15Ω，闭合开关S，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
(1)电源电压为多少？
(2)R2的阻值为多大？
答案和解析
1.【答案】D
【解析】解：A和B直径相同，C和D直径相同且小于A、B的，所以C、D的横截面积小于A、B的横截面积，
A和C长度相同均为l1，B和D长度相同均为l2，且l1即D的横截面积最小、长度最长，在材料和温度相时，D的阻值最大，
当这四段导体两端的电压相同时，根据欧姆定律可知通过导体的电流最小的是D。
故选：D。
影响电阻大小的因素材料、长度、横截面积和温度，温度、材料、长度相同时，横截面积越小，电阻越大，温度、材料、横截面积相同时，长度越长，电阻越大，根据欧姆定律可知当这四段导体两端的电压相同时，通过导体的电流最小的是哪个导体。
本题考查影响导体电阻的因素和欧姆定律的灵活运用，属于基础题。
2.【答案】D
【解析】解：A、冰雪消融是固态变成液态，是熔化现象，故A不符合题意；
B、雾是水蒸气遇冷凝结成小水滴并与空气中的尘埃结合形成的，是液化现象，故B不符合题意；
C、露水是水蒸气遇冷凝结成小水滴，是液化现象，故C不符合题意；
D、雾凇是水蒸气遇冷变成的小冰晶，是凝华现象，故D符合题意。
故选：D。
(1)物态变化共有六种：①熔化是物质由固态变为液态；②凝固是物质由液态变为固态；③汽化是物质由液态变为气态；④液化是物质由气态变为液态；⑤升华是物质由固态变为气态；⑥凝华是物质由气态变为固态。
(2)解决此题的关键是知道物态变化的名称，依据各选项中的物态变化进行分析即可
此类问题是考查对物态变化过程中的熔化现象的理解与掌握情况，判断出物质变化前后的状态是解决此类问题的关键。
3.【答案】C
【解析】解：A、电源是提供电压的装置，故A选项正确；
B、测量电压的仪表叫电压表，故B选项正确；
C、断路是指电路某处断开的电路，短路是电源两极不经过用电器直接连通的电路，故C选项错误；
D、电流表与被测用电器串联，故D选项正确。
故选：C。
A、根据电源的定义进行分析；
B、根据仪表的种类和作用进行分析；
C、根据断路、短路两种电路的定义进行分析；
D、根据电流表的正确使用方法进行分析。
本题考查电学的基本知识，都属于概念性的东西，因此熟记概念是做题的基本前提。
4.【答案】B
【解析】解：A、火箭发射时，尾部产生大量白气，是水蒸气液化形成的小水珠，故A错误；
B、火箭使用液氢做燃料，是因为液氢热值大，在相同条件下，完全燃烧能放出更多的热量，故B正确；
C、火箭加速升空时，火箭的质量不变，速度变大，动能增加，高度增加，重力势能增加，故C错误；
D、火箭升空过程中，与空气摩擦，把机械能转化为内能，是通过做功的方式使火箭的内能增加，故D错误。
故选：B。
(1)物质由液态变为气态的过程中叫汽化；物质由气态变为液态的过程叫液化；
(2)燃料的热值是燃料本身的一种特性，完全燃烧相同质量的不同燃料，热值越大的燃料，放出的热量越多；
(3)动能的影响因素：物体的质量和运动的速度；重力势能的影响因素：物体的质量和高度；
(4)做功和热传递可以改变物体的内能。
本题考查燃料热值的概念、液化现象、动能和重力势能的影响因素以及改变内能的方式，是一道热学综合题，难度不大。
5.【答案】B
【解析】解：A、霜是水蒸气凝华形成的固态小冰晶，凝华放热，故A错误；
B、湿衣服变干，液态水变为气态水蒸气，属于汽化现象，汽化吸热，故B正确；
C、水结冰，由液态变为固态，属于凝固现象，凝固放热，故C错误；
D、饮料盒上的水珠是空气中的水蒸气遇冷液化形成的，液化放热，故D错误。
故选：B。
物质从固态变为液态是熔化过程，熔化吸热；物质从液体变为固态是凝固过程，凝固放热；物质从气态变为液态是液化过程，液化放热；物质从液态变为气态是汽化过程，汽化吸热；物质从固态直接变为气态是升华过程，升华吸热；物质从气态直接变为固态是凝华过程，凝华放热。
本题考查了学生对物态变化现象的判断，抓住物质变化前后的状态是解决此类题目的关键，是中考的热点。
6.【答案】B
【解析】解：∵燃料的热值是燃料的特性，不随燃料质量的改变而改变，
∴酒精质量变少后，剩余酒精的热值不变，仍为3.0×107J/kg．
故选B．
燃料的热值是燃料的特性，只与燃料的种类有关，不随燃料质量的改变而改变．
本题考查了学生对热值概念的了解与掌握，注意燃料的热值是燃料的特性，与质量的多少无关．
7.【答案】D
【解析】解：A、由入射光线与镜面的夹角为40°，可知，入射角为90°−40°=50°，反射角等于入射角，也为50°，而图中反射角标为40°，故A错误；
B、由平面镜成像特点：正立等大的虚像，可知，A′B′应为虚线，故B错误；
C、力臂是支点到力的作用线的垂线段，而图中力和力臂的关系不垂直，故C错误；
D、由图可知，都为N极，磁感线的方向是从N极流出，故D正确。
故选：D。
本题综合考查力学、光学的作图能力，本题涉及的都是基本的作图题，主要考查学生平时学习态度问题。
8.【答案】B
【解析】解：A、人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A错误；
B、静电释放器金属球和大地之间相连的应是导体，“除电”时，人体所带电荷经金属球流向大地，故B正确；
C、电流的方向是正电荷移动的方向，如果人体带负电，静电释放器中电流方向是从大地到金属球到人体，故C错误；
D、原子中，带正电的原子核不能移动，带负电的电子可以挣脱原子核的束缚移动，所以无论人体带正电还是负电，触摸放电过程中移动的都是负电荷，“静电”消除后，是人体所带的正负电荷量相等，对外不显电性，故D错误；
故选：B。
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷量相等，对外不显电性。
解决此类问题关键是能利用静电现象进行分析生活现象。
9.【答案】C
【解析】解：电动机的工作原理是通电导体在磁场中受力运动；
A.该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A错误；
B.该装置探究的是影响电磁铁磁性强弱的因素，故B错误；
C.该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故C正确；
D.该装置探究利用磁场获得电流的条件，即电磁感应现象，利用此原理发明了发电机，故D错误。
故选：C。
通电导体在磁场中受力运动，这是电动机的工作原理；分析各个选项的工作原理，得出正确的答案。
本题考查了电与磁的几个实验，属于基础题。
10.【答案】D
【解析】解：A、对人体的安全电压为不高于36V，所以不要接触高于36V电压的带电体，符合安全用电的原则；正确；
B、水是导体，如果用电器漏电，容易触电，正确；
C、同时接入过多的用电器，将会造成电路总功率过大，由P=UI可知，干路导线中电流增大，将使导线发热，以至燃烧引起火灾，正确；
D、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的。故错误；
故选：D。
(1)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(2)对人体的安全电压为不高于36V；水是导体，容易导电；
(3)同时接入过多的用电器，将会造成电路总功率过大，容易引起火灾；
(4)三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座。
本题考查了安全用电常识及焦耳定律的实际应用以及三孔插座的作用，考查范围广，平时需要扩大自己的知识面。
11.【答案】ACD
【解析】解：
A、家用台灯的额定功率约为40W，正常发光时通过的电流约为I=PU=40W220V≈0.2A，故A接近实际情况；
B、电视机的额定功率在100W左右，小于1000W，故B不接近实际情况；
C、对人体的安全电压不高于36V，故C接近实际情况；
D、我国家庭用电的频率为50Hz，故D接近实际情况。
故选：ACD。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
对各种物理量的估算：需要凭借生活经验、需要简单的计算；物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一。
12.【答案】ABC
【解析】解：A.在探究并联电路中干路电流与各支路电流的关系时，测量多组对应的干路电流和各支路电流，是为了避免实验结果具有偶然性，因此通过多次测量寻找规律，故A符合题意；
B.在探究电流与电阻的关系时，测量不同导体在相同电压下通过的电流，是为了寻找普遍规律，故B符合题意；
C.在探究电流与电压的关系时，测量同一段导体对应的多组电压和电流，是为了避免结论的偶然性，故C符合题意；
D.在测量铁的密度时，测量多个铁块的质量和体积，是为了多次测量求平均值，故D不符合题意。
故选：ABC。
分别分析四个实验中对物理量进行多次测量的目的是什么，然后选出正确选项。
此题考查了在物理实验中，对物理量进行多次测量的作用，容易出错。
13.【答案】BD
【解析】解：A、蒸发是汽化的一种，蒸发过程中吸收热量，故A错误；
B、在北方很冷的地区温度非常低，所以应该选凝固点低的物质做测温物质，一般选酒精温度计，而水银的凝固点高，故B正确；
C、液态的汽油变成汽油蒸汽属于汽化现象，不是升华现象，故C错误；
D、舞台上利用干冰能制造白雾，是因为干冰升华吸热，使周围空气温度降低，空气中的水蒸气液化形成白雾，故D正确。
故选：BD。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
14.【答案】BD
【解析】解：A、甲图：两气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将燃料燃烧释放的内能转化为机械能，为汽车提供动力，故A错误；
BCD、乙图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图：两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为内能；
由以上分析可知，在热机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的，即依靠飞轮惯性完成的冲程是：乙、丙、丁冲程，故B正确；
热机的四个冲程依次是吸气冲程、压缩冲程、做功冲程、排气冲程，即乙、丁、甲、丙，故D正确；
丙图是排气冲程中，高温、高压的废气被排出，则气缸内气体温度会下降，没有能量转换，故C错误。
故选：BD。
热机的四个冲程分别为：吸气冲程、压缩冲程、做功冲程、排气冲程。压缩冲程中将机械能转化为内能；做功冲程中将内能转化为机械能；
在热机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的。
此题考查了对内燃机四个冲程的判断以及涉及能量转化的两个冲程，要结合气门的开闭与活塞的运动方向进行判断。
15.【答案】CD
【解析】解：A、吸管被削尖，减小了吸管对包装盒的受力面积，从而可以增大吸管对包装盒的压强，故A错误；
B、使用电磁继电器的目的之一是利用低压电路来控制高压电路，故B错误；
C、相同材料制成粗细相同的导体，导体的长度越长，其电阻也越大，故C正确；
D、紫外线的化学性质较强，它具有杀菌消毒的作用，故D正确。
故选：CD。
(1)增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
(2)电磁继电器的主要优点是用低压控制高压电路工作；
(3)导体电阻的大小与导体的材料、长度、横截面积和温度有关；
(4)紫外线可以杀菌。
这是一道综合性较强的题目，涉及了压强、导体的电阻、电和磁、看不见的光等多个知识点。
16.【答案】白雾 做功 减少
【解析】解：在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，水蒸气会把瓶塞冲出，水蒸气对塞子做功，水蒸气的内能转化为瓶塞的机械能，水蒸气内能减少，温度降低；水蒸气液化形成小水珠，瓶口出现“白雾”。
故答案为：白雾；做功；减少。
本题抓住做功改变物体内能。对物体做功，物体内能会增加，物体对外做功，物体内能会减小。内能和机械能的转化。
本题考查了做功改变物体内能。对物体做功，物体内能会增加，物体对外做功，物体内能会减小。
17.【答案】分散 排斥
【解析】解：
天气干燥的秋天坐滑梯时发生摩擦起电现象，头发接触塑料滑梯而带上同种电荷；头发之间带同种电荷，相互排斥，故可看到头发分散的样子。
故答案为：分散；排斥。
干燥的天气坐滑梯容易发生摩擦起电现象，根据电荷间的相互作用来分析。
本题考查了摩擦起电的现象和电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
18.【答案】串联；长度；b和c；镍铬合金丝。
【解析】
【分析】
电位器与灯泡串联；电位器的实质是一个滑动变阻器；在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。
【解答】
电位器控制灯泡亮度变化时，电位器应与灯泡串联在电路中；电位器是通过改变接入电路中的电阻丝的长度来改变其接入电路中的电阻的；
顺时针旋转旋钮时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。
故答案为：串联；长度；b和c；镍铬合金丝。
19.【答案】液化 乙
【解析】解：壶嘴上方的“白气”是水蒸气液化形成的小水珠；乙房间的壶嘴上方形成的“白气”较少，说明液化现象不明显，房间内气温比较高。
故答案为：液化；乙。
物质由气态变为液态的过程叫液化，此过程放出热量。
此题考查了运用液化的知识解释生活和生活中的现象，属基础题目。
20.【答案】解：制作的小台灯有两种亮度，则通过台灯的电流需要改变，结合所给器材可知灯泡与定值电阻应串联，把开关并联到定值电阻的两端，当开关闭合时，电路为台灯的简单电路，当开关断开时，台灯和定值电阻串联，根据欧姆定律可知，这两种情况下通过台灯的电流不同，台灯的实际功率不同，亮度不同，如图所示：
【解析】要想改变台灯的亮度，需要改变通过台灯的电流的大小，据此分析电路的连接方式，然后画出电路图。
本题考查了电路图的设计，明确开关的作用是解题的关键。
21.【答案】解：由题意可知，开关S1位于干路，灯泡L1与a触点相连，两电阻串联或并联后和灯泡L2与触点b相连，且通过两开关的闭合、断开改变灯泡L2的亮暗，如下图所示：
。
【解析】由题意可知，开关S1位于干路，单刀双掷开关S2拨至a处灯L1亮说明L1位于a支路，S2拨至b处壁灯L2亮说明L2位于b支路，通过开关S3、S4控制L2有三个不同的亮度说明两个电阻串联或并联后与灯泡L2串联且通过两开关的闭合、断开改变灯泡L2的亮暗。
本题考查了串、并联电路的设计，关键是根据题意得出各用电器的连接方式和开关的位置，注意通过开关S3，S4控制L2有三个不同的亮度时，两电阻可以是串联，也可以是并联。
22.【答案】较小 均匀 B 慢
【解析】解：
(1)应选用较小颗粒的冰块做实验，较小的冰块受热均匀；
(2)如果冰块受热不均，会出现加热部分熔化，非加热部分温度还很低，所以一定要均匀受热，采用隔水加热法，能使冰块均匀受热；
(3)读数时视线应与液柱的上表面相平，所以B正确；
(4)冰的熔点为0℃，所以装有碎冰的烧杯直接放置在空气中，不但能使烧杯均匀受热，而且冰的温度升高较慢，便于记录各个时刻的温度。
故答案为：(1)较小；(2)均匀；(3)B；(4)慢。
(1)较小的冰块比较大的冰块受热均匀；
(2)用酒精灯对固体进行加热，一定要注意使加热均匀，而水浴加热，可以使加热比较均匀；
(3)在观察温度计进行读数时，视线应与液柱的上表面相平；
(4)为了能使固体物质均匀受热，常用水浴法，若物质的熔点较低，可以不对其加热，这样不仅能够使烧杯均匀受热，而且冰的温度升高较慢，便于记录数据。
本题是探究“冰熔化规律”的实验，考查了加热方法、温度计的读数，实验的注意事项。
23.【答案】电阻大小 甲(或乙)容器内玻璃管两次液面高度差 B
【解析】解：
(1)步骤①中的电路为串联电路，通过电阻的电流和通电时间是相同的，电阻不同，所以探究的是电流通过导体产生热量的多少与电阻大小是否有关；
(2)通过比较步骤①②可知，减小滑动变阻器的阻值后，电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，则容器内玻璃管的液面高度会增大，根据容器内玻璃管两次液面高度差不同可以得出电流产生热量的多少与电流大小有关；
(3)实验中通过容器内玻璃管液面高度差的变化来反映电流产生热量的多少，这种方法是转换法，实验中玻璃管内液面的高度变化较明显，采用的是放大法，故选B。
故答案为：(1)电阻大小；(2)甲(或乙)容器内玻璃管两次液面高度差；(3)B。
(1)(2)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制电阻和通电时间相同；
(3)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。
24.【答案】滑动变阻器同时将下面的两个接线柱接入电路 右 0.5 40
【解析】解：(1)滑动变阻器同时将下面的两个接线柱接入电路时，电阻较大，电流小，灯泡暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变；
(2)电压表的示数为2.2V，小于灯的额定电压，要测得小灯泡的额定功率，要增大灯的电压，减小变阻器分得的电压，根据分压原理，就要减小变阻器连入电路中的电阻大小，应将滑片P向右端移动；
(3)由图乙知，灯在2.5V额定电压下对应的电流为0.2A，灯的额定功率P=U′I′=2.5V×0.2A=0.5W；
(4)当接入20Ω的电阻时，要保持电压为2V不变，变阻器要分去6V−2V=4V的电压，根据分压原理，变阻器连入电路中的阻值至少为4V2V×20Ω=40Ω，即为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω。
故答案为：(1)滑动变阻器同时将下面的两个接线柱接入电路；(2)右；(3)0.5；(4)40
(1)闭合开关，小灯泡亮度较暗，说明电路是通路，但电流较小，原因是电路电阻太大；同时移动滑动变阻器滑片子，灯亮度不变，说明变阻器没有变阻作用，变阻器接电路方法错误；
(2)根据分压原理确定滑片移动的方向；
(3)根据图丙，找出额定电压下对应的电流，根据P=UI求灯的额定功率；
(4)根据分压原理确定电压表示数的变化；研究电流与电阻的关系时，应保持电压不变，根据分压原理，求出变阻器连入电路中的最小阻值。
本题涉及测量灯的功率和探究电流与电阻的关系两个实验，考查电路的连接、实验注意事项、功率的计算、电功率的计算、器材的选择、控制变量法的运用等，知识点较多，综合性强。
25.【答案】解：(1)当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，
由I=UR可得电源的电压：
U=I2R1=0.5A×30Ω=15V；
(2)当只闭合开关S1时，两电阻串联，电流表测电路中的电流，
由I=UR可得电路中的总电阻：
R=UI1=15V0.3A=50Ω，
因串联电路中总电阻等于各分电阻之和，
所以R2的阻值为：
R2=R−R1=50Ω−30Ω=20Ω。
答：(1)电源电压U为15V；
(2)R2的大小为20Ω。
【解析】(1)当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
(2)当只闭合开关S1时，两电阻串联，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R2的阻值。
本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
26.【答案】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流
(1)因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：
I1=I−I2=0.5A−0.3A=0.2A，
因并联电路中各支路两端的电压相等，
所以由I=UR可得，电源的电压：
U=I1R1=0.2A×15Ω=3V；
(2)由I=UR可得R2的阻值：
R2=UI2=3V0.3A=10Ω。
答：(1)电源电压为3V；
(2)R2的阻值为10Ω。
【解析】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
(1)根据并联电路的电流特点求出通过R1的电流，利用欧姆定律求出电源的电压；
(2)根据并联电路的电压特点和欧姆定律求出R2的阻值。
本题考查了并联电路的特点和欧姆定律、焦耳定律的应用，是一道较为简单的应用题。
1. 如图所示，A、B、C、D是四段由同种材料制成的实心均匀圆柱形导体。A和B直径相同，C和D直径相同且小于A、B的，A和C长度相同均为l1，B和D长度相同均为l2，且l1
C. D.
2. 四季分明的临沂有许多美丽的自然现象。下列现象由于凝华形成的是( )
A. 春天，冰雪消融B. 夏天，薄雾缥缈
C. 秋天，露珠晶莹D. 冬天，雾凇簇簇
3. 小聪同学的部分电学学习记录如下，其中错误的是( )
A. 电源是提供电压的装置B. 电压表是测量电路两端电压的仪表
C. 断开的电路叫做短路D. 电流表必须串联在待测电路中
4. 2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭在酒泉卫星发射中心点火发射，顺利将翟志刚、王亚平、叶光富三名宇航员送人空间站。下列说法正确的是( )
A. 火箭发射时，尾部产生大量白气，这是水汽化产生的水蒸气
B. 火箭使用液氢做燃料，是因为液氢热值大
C. 火箭加速升空时，动能增加，重力势能不变
D. 火箭升空过程中，与空气摩擦，通过热传递使内能增加
5. 下列加点物体在形成过程中需要吸热是( )
A. 霜的形成
B. 湿衣服变成干衣服了
C. 水结成冰
D. 从冰箱内拿出饮料，过一会儿饮料盒上会有水珠
6. 酒精的热值是3.0×107J/kg，一瓶酒精用去半瓶后剩下的半瓶酒精的热值是( )
A. 1.5×107J/kgB. 3.0×107J/kgC. 6.0×107J/kgD. 9.0×107J/kg
7. 下列各图中，正确的是( )
A. 光的反射B. 平面镜成像
C. 力和力臂D. 同名磁极间的磁感线
8. 如图，是加油站里常见的“静电释放器”，司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列说法中正确的是( )
A. 人体带的电荷是人体与衣服摩擦过程中创造出来的。
B. “除电”时，人体、金属球、大地连通
C. 若人体带有负电，“除电”时，电流方向是从金属球流向大地
D. “静电”消除后，人体的正负电荷量全部消失
9. “复兴号”是中国自主研发、具有完全知识产权的新一代高速列车，它集成了大量现代国产高新技术，是中国科技创新的又一重大成果。“复兴号”高铁的动力装置是电动机，其工作原理是下列所示实验中的( )
A.
B.
C.
D.
10. 下列说法不符合安全用电的是( )
A. 不高于36V的电压是安全的
B. 不要用湿手触摸电器
C. 家庭电路尽量不要同时使用过多的大功率用电器
D. 三孔插座中的地线可有可无，不影响用电器的使用
二、多选题（本大题共5小题，共15.0分）
11. 生活中经常对一些物理量进行估测，下列数值中接近实际情况的是( )
A. 家用台灯灯丝中的电流约为0.2AB. 电视机的额定功率约为1000W
C. 对人体的安全电压不高于36VD. 我国家庭用电的频率为50Hz
12. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量减小误差，有的是为了通过多次测量寻找规律。下面四个实验中，通过多次测量寻找规律的是( )
A. 在探究并联电路中干路电流与各支路电流的关系时，测量多组对应的干路电流和各支路电流
B. 在探究电流与电阻的关系时，测量不同导体在相同电压下通过的电流
C. 在探究电流与电压的关系时，测量同一段导体对应的多组电压和电流
D. 在测量铁的密度时，测量多个铁块的质量和体积
13. 下列是关于热现象的一些说法，其中正确的是( )
A. 夏天刚从游泳池里上来感觉冷是由于水蒸发放热
B. 在寒冷的北方不用水银温度计测量气温，是因为水银的凝固点较高
C. 汽车加油时应熄火是因为汽油在常温下易升华成汽油蒸气，汽油蒸气遇明火容易爆炸
D. 舞台上用干冰能制造白雾，是因为干冰升华吸热使水蒸气液化形成的
14. 如图所示，说法正确的是( )
A. 甲图中机械能转化为内能B. 乙、丙、丁要靠飞轮的惯性来完成
C. 丙图中机械能转化为内能D. 四个冲程的顺序排列是乙、丁、甲、丙
15. 物理知识在生产、生活中有广泛的应用，下列说法正确的是( )
A. 为便于把吸管插入软包装饮料盒内，吸管插入端被削尖，这样可增大压力
B. 人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路
C. 相同材料制成粗细相同的导体，长度越长电阻也越大
D. 医院里常用紫外线灯杀菌
三、填空题（本大题共4小题，共8.0分）
16. 如图所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现______ ，这是因为瓶内的空气推动瓶塞______ 时，内能______ ，温度降低，使水蒸气液化成小水珠。
17. 天气干燥的秋天，坐滑梯容易发生静电现象。把头发贴着塑料滑梯可以看到头发______(选填“分散”或“聚拢”)的样子，其原理是同种电荷相互______。
18. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡______ (选填“串联”或“并联”)，它是通过改变接入电路中的电阻丝______ 来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮，则需将______ (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用______(选填“铜丝”或“镍铬合金丝”) 。
19. 如图所示，甲、乙两个房间里的两壶水都已烧开。壶嘴上方的“白气”是______现象(填物态变化名称)。______(选填“甲“或“乙”)房间的气温比较高。
四、作图题（本大题共2小题，共4.0分）
20. 在家庭实验室：改造你的小台灯活动中，需要你制作的小台灯有两种亮度。提供的实验器材有：电源、小灯泡、定值电阻、开关一个、导线若干，请你在方框内画出符合要求的电路图。
21. 小雨的房间里有两盏灯。总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮：若将S2拨至b处。壁灯L2亮，并且可以通过开关S3、S4控制，使它有三个不同的亮度。
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。
五、实验探究题（本大题共3小题，共18.0分）
22. 小华同学利用图甲所示的装置对10g的冰加热，他每隔相同时间记录一次温度计的示数并观察物质的状态。
(1)小华应选用颗粒______ (选填“较大”或“较小”)的冰块做实验。
(2)实验中对试管中的冰采用水浴法加热这样做的好处是冰块受热______ 。
(3)将温度计正确插入碎冰中，此组的三个同学观察温度计示数时视线如图乙所示其中正确的是______ (选填“A”“B”或“C”)。
(4)小明在做此探究时，设计丁如图丙所示的装置，将装有碎冰的试管直接放置在空气中，不用酒精灯加热，这样做的好处是不但使试管均匀受热，而且冰的温度升高较______ ，便于记录各个时刻的温度。
23. 小丽研究电流通过导体产生热量的多少与哪些因素有关时，用了秒表和如图所示的实验装置。其中甲乙两个相同的烧瓶内装满煤油，瓶塞上各插一根玻璃管，瓶内各装一个阻值不同的电阻丝R1、R2；实验时她进行了下列实验操作步骤：
①将电阻丝R1、R2串联在电路中，标出烧瓶中两根玻璃管内液面的位置，闭合开关后，记下电流表的读数I1，经过时间t0后，标出两根玻璃管内液面的位置；
②断开开关，等两根玻璃管中的液面降回到原来的位置，减小滑动变阻器的阻值后，再闭合开关，记下电流表的读数I2，再经过时间t0后，标出两根玻璃管内液面的新位置。
请按完成下列问题：
(1)根据步骤①可以探究电流通过导体产生热量的多少与______是否有关。
(2)通过比较步骤①②中______可得出电流产生热量的多少与电流大小有关。
(3)该实验中反映电流通过导体产生热量的多少，所采用的物理方法有______。
A.等效替代法和放大法B.放大法和转换法C.控制变量法和等效替代法
24. 小明做“测量小灯泡电功率”实验时，所用器材有：电压为6V的电源、额定电压为2.5V的小灯泡以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
(1)小明按如图1所示连接完实物电路，闭合开关后，发现小灯泡发光较暗。无论如何移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是______ ；
(2)小明调整好电路后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测得小灯泡的额定功率，应将滑片P向______ (选填“左”或“右”)端滑动；
(3)小明通过移动变阻器滑片P，分别记下了多组对应的电压表和电流表的示数，绘制了如图2所示的U−I图像。根据图像提供的信息，可计算出小灯泡的额定功率是______ W；
(4)实验结束后，小明仅将小灯泡换成定值电阻，来探究通过导体的电流跟导体自身电阻的关系。他想完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。未完成此四组实验，滑动变阻器的最大阻值应不小于______ Ω。
六、计算题（本大题共2小题，共16.0分）
25. 如图所示，电源电压保持不变，R1、R2为定值电阻，R1=30Ω。当只闭合开关S1，流过R1的电流为0.3A，再闭合S2，通过R1的电流变为0.5A，求：
(1)电源电压U；
(2)R2的大小。
26. 如图所示的电路中，R1的阻值为15Ω，闭合开关S，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
(1)电源电压为多少？
(2)R2的阻值为多大？
答案和解析
1.【答案】D
【解析】解：A和B直径相同，C和D直径相同且小于A、B的，所以C、D的横截面积小于A、B的横截面积，
A和C长度相同均为l1，B和D长度相同均为l2，且l1
当这四段导体两端的电压相同时，根据欧姆定律可知通过导体的电流最小的是D。
故选：D。
影响电阻大小的因素材料、长度、横截面积和温度，温度、材料、长度相同时，横截面积越小，电阻越大，温度、材料、横截面积相同时，长度越长，电阻越大，根据欧姆定律可知当这四段导体两端的电压相同时，通过导体的电流最小的是哪个导体。
本题考查影响导体电阻的因素和欧姆定律的灵活运用，属于基础题。
2.【答案】D
【解析】解：A、冰雪消融是固态变成液态，是熔化现象，故A不符合题意；
B、雾是水蒸气遇冷凝结成小水滴并与空气中的尘埃结合形成的，是液化现象，故B不符合题意；
C、露水是水蒸气遇冷凝结成小水滴，是液化现象，故C不符合题意；
D、雾凇是水蒸气遇冷变成的小冰晶，是凝华现象，故D符合题意。
故选：D。
(1)物态变化共有六种：①熔化是物质由固态变为液态；②凝固是物质由液态变为固态；③汽化是物质由液态变为气态；④液化是物质由气态变为液态；⑤升华是物质由固态变为气态；⑥凝华是物质由气态变为固态。
(2)解决此题的关键是知道物态变化的名称，依据各选项中的物态变化进行分析即可
此类问题是考查对物态变化过程中的熔化现象的理解与掌握情况，判断出物质变化前后的状态是解决此类问题的关键。
3.【答案】C
【解析】解：A、电源是提供电压的装置，故A选项正确；
B、测量电压的仪表叫电压表，故B选项正确；
C、断路是指电路某处断开的电路，短路是电源两极不经过用电器直接连通的电路，故C选项错误；
D、电流表与被测用电器串联，故D选项正确。
故选：C。
A、根据电源的定义进行分析；
B、根据仪表的种类和作用进行分析；
C、根据断路、短路两种电路的定义进行分析；
D、根据电流表的正确使用方法进行分析。
本题考查电学的基本知识，都属于概念性的东西，因此熟记概念是做题的基本前提。
4.【答案】B
【解析】解：A、火箭发射时，尾部产生大量白气，是水蒸气液化形成的小水珠，故A错误；
B、火箭使用液氢做燃料，是因为液氢热值大，在相同条件下，完全燃烧能放出更多的热量，故B正确；
C、火箭加速升空时，火箭的质量不变，速度变大，动能增加，高度增加，重力势能增加，故C错误；
D、火箭升空过程中，与空气摩擦，把机械能转化为内能，是通过做功的方式使火箭的内能增加，故D错误。
故选：B。
(1)物质由液态变为气态的过程中叫汽化；物质由气态变为液态的过程叫液化；
(2)燃料的热值是燃料本身的一种特性，完全燃烧相同质量的不同燃料，热值越大的燃料，放出的热量越多；
(3)动能的影响因素：物体的质量和运动的速度；重力势能的影响因素：物体的质量和高度；
(4)做功和热传递可以改变物体的内能。
本题考查燃料热值的概念、液化现象、动能和重力势能的影响因素以及改变内能的方式，是一道热学综合题，难度不大。
5.【答案】B
【解析】解：A、霜是水蒸气凝华形成的固态小冰晶，凝华放热，故A错误；
B、湿衣服变干，液态水变为气态水蒸气，属于汽化现象，汽化吸热，故B正确；
C、水结冰，由液态变为固态，属于凝固现象，凝固放热，故C错误；
D、饮料盒上的水珠是空气中的水蒸气遇冷液化形成的，液化放热，故D错误。
故选：B。
物质从固态变为液态是熔化过程，熔化吸热；物质从液体变为固态是凝固过程，凝固放热；物质从气态变为液态是液化过程，液化放热；物质从液态变为气态是汽化过程，汽化吸热；物质从固态直接变为气态是升华过程，升华吸热；物质从气态直接变为固态是凝华过程，凝华放热。
本题考查了学生对物态变化现象的判断，抓住物质变化前后的状态是解决此类题目的关键，是中考的热点。
6.【答案】B
【解析】解：∵燃料的热值是燃料的特性，不随燃料质量的改变而改变，
∴酒精质量变少后，剩余酒精的热值不变，仍为3.0×107J/kg．
故选B．
燃料的热值是燃料的特性，只与燃料的种类有关，不随燃料质量的改变而改变．
本题考查了学生对热值概念的了解与掌握，注意燃料的热值是燃料的特性，与质量的多少无关．
7.【答案】D
【解析】解：A、由入射光线与镜面的夹角为40°，可知，入射角为90°−40°=50°，反射角等于入射角，也为50°，而图中反射角标为40°，故A错误；
B、由平面镜成像特点：正立等大的虚像，可知，A′B′应为虚线，故B错误；
C、力臂是支点到力的作用线的垂线段，而图中力和力臂的关系不垂直，故C错误；
D、由图可知，都为N极，磁感线的方向是从N极流出，故D正确。
故选：D。
本题综合考查力学、光学的作图能力，本题涉及的都是基本的作图题，主要考查学生平时学习态度问题。
8.【答案】B
【解析】解：A、人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A错误；
B、静电释放器金属球和大地之间相连的应是导体，“除电”时，人体所带电荷经金属球流向大地，故B正确；
C、电流的方向是正电荷移动的方向，如果人体带负电，静电释放器中电流方向是从大地到金属球到人体，故C错误；
D、原子中，带正电的原子核不能移动，带负电的电子可以挣脱原子核的束缚移动，所以无论人体带正电还是负电，触摸放电过程中移动的都是负电荷，“静电”消除后，是人体所带的正负电荷量相等，对外不显电性，故D错误；
故选：B。
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷量相等，对外不显电性。
解决此类问题关键是能利用静电现象进行分析生活现象。
9.【答案】C
【解析】解：电动机的工作原理是通电导体在磁场中受力运动；
A.该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A错误；
B.该装置探究的是影响电磁铁磁性强弱的因素，故B错误；
C.该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故C正确；
D.该装置探究利用磁场获得电流的条件，即电磁感应现象，利用此原理发明了发电机，故D错误。
故选：C。
通电导体在磁场中受力运动，这是电动机的工作原理；分析各个选项的工作原理，得出正确的答案。
本题考查了电与磁的几个实验，属于基础题。
10.【答案】D
【解析】解：A、对人体的安全电压为不高于36V，所以不要接触高于36V电压的带电体，符合安全用电的原则；正确；
B、水是导体，如果用电器漏电，容易触电，正确；
C、同时接入过多的用电器，将会造成电路总功率过大，由P=UI可知，干路导线中电流增大，将使导线发热，以至燃烧引起火灾，正确；
D、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的。故错误；
故选：D。
(1)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(2)对人体的安全电压为不高于36V；水是导体，容易导电；
(3)同时接入过多的用电器，将会造成电路总功率过大，容易引起火灾；
(4)三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座。
本题考查了安全用电常识及焦耳定律的实际应用以及三孔插座的作用，考查范围广，平时需要扩大自己的知识面。
11.【答案】ACD
【解析】解：
A、家用台灯的额定功率约为40W，正常发光时通过的电流约为I=PU=40W220V≈0.2A，故A接近实际情况；
B、电视机的额定功率在100W左右，小于1000W，故B不接近实际情况；
C、对人体的安全电压不高于36V，故C接近实际情况；
D、我国家庭用电的频率为50Hz，故D接近实际情况。
故选：ACD。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
对各种物理量的估算：需要凭借生活经验、需要简单的计算；物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一。
12.【答案】ABC
【解析】解：A.在探究并联电路中干路电流与各支路电流的关系时，测量多组对应的干路电流和各支路电流，是为了避免实验结果具有偶然性，因此通过多次测量寻找规律，故A符合题意；
B.在探究电流与电阻的关系时，测量不同导体在相同电压下通过的电流，是为了寻找普遍规律，故B符合题意；
C.在探究电流与电压的关系时，测量同一段导体对应的多组电压和电流，是为了避免结论的偶然性，故C符合题意；
D.在测量铁的密度时，测量多个铁块的质量和体积，是为了多次测量求平均值，故D不符合题意。
故选：ABC。
分别分析四个实验中对物理量进行多次测量的目的是什么，然后选出正确选项。
此题考查了在物理实验中，对物理量进行多次测量的作用，容易出错。
13.【答案】BD
【解析】解：A、蒸发是汽化的一种，蒸发过程中吸收热量，故A错误；
B、在北方很冷的地区温度非常低，所以应该选凝固点低的物质做测温物质，一般选酒精温度计，而水银的凝固点高，故B正确；
C、液态的汽油变成汽油蒸汽属于汽化现象，不是升华现象，故C错误；
D、舞台上利用干冰能制造白雾，是因为干冰升华吸热，使周围空气温度降低，空气中的水蒸气液化形成白雾，故D正确。
故选：BD。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
14.【答案】BD
【解析】解：A、甲图：两气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将燃料燃烧释放的内能转化为机械能，为汽车提供动力，故A错误；
BCD、乙图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图：两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为内能；
由以上分析可知，在热机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的，即依靠飞轮惯性完成的冲程是：乙、丙、丁冲程，故B正确；
热机的四个冲程依次是吸气冲程、压缩冲程、做功冲程、排气冲程，即乙、丁、甲、丙，故D正确；
丙图是排气冲程中，高温、高压的废气被排出，则气缸内气体温度会下降，没有能量转换，故C错误。
故选：BD。
热机的四个冲程分别为：吸气冲程、压缩冲程、做功冲程、排气冲程。压缩冲程中将机械能转化为内能；做功冲程中将内能转化为机械能；
在热机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的。
此题考查了对内燃机四个冲程的判断以及涉及能量转化的两个冲程，要结合气门的开闭与活塞的运动方向进行判断。
15.【答案】CD
【解析】解：A、吸管被削尖，减小了吸管对包装盒的受力面积，从而可以增大吸管对包装盒的压强，故A错误；
B、使用电磁继电器的目的之一是利用低压电路来控制高压电路，故B错误；
C、相同材料制成粗细相同的导体，导体的长度越长，其电阻也越大，故C正确；
D、紫外线的化学性质较强，它具有杀菌消毒的作用，故D正确。
故选：CD。
(1)增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
(2)电磁继电器的主要优点是用低压控制高压电路工作；
(3)导体电阻的大小与导体的材料、长度、横截面积和温度有关；
(4)紫外线可以杀菌。
这是一道综合性较强的题目，涉及了压强、导体的电阻、电和磁、看不见的光等多个知识点。
16.【答案】白雾 做功 减少
【解析】解：在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，水蒸气会把瓶塞冲出，水蒸气对塞子做功，水蒸气的内能转化为瓶塞的机械能，水蒸气内能减少，温度降低；水蒸气液化形成小水珠，瓶口出现“白雾”。
故答案为：白雾；做功；减少。
本题抓住做功改变物体内能。对物体做功，物体内能会增加，物体对外做功，物体内能会减小。内能和机械能的转化。
本题考查了做功改变物体内能。对物体做功，物体内能会增加，物体对外做功，物体内能会减小。
17.【答案】分散 排斥
【解析】解：
天气干燥的秋天坐滑梯时发生摩擦起电现象，头发接触塑料滑梯而带上同种电荷；头发之间带同种电荷，相互排斥，故可看到头发分散的样子。
故答案为：分散；排斥。
干燥的天气坐滑梯容易发生摩擦起电现象，根据电荷间的相互作用来分析。
本题考查了摩擦起电的现象和电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
18.【答案】串联；长度；b和c；镍铬合金丝。
【解析】
【分析】
电位器与灯泡串联；电位器的实质是一个滑动变阻器；在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。
本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。
【解答】
电位器控制灯泡亮度变化时，电位器应与灯泡串联在电路中；电位器是通过改变接入电路中的电阻丝的长度来改变其接入电路中的电阻的；
顺时针旋转旋钮时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。
故答案为：串联；长度；b和c；镍铬合金丝。
19.【答案】液化 乙
【解析】解：壶嘴上方的“白气”是水蒸气液化形成的小水珠；乙房间的壶嘴上方形成的“白气”较少，说明液化现象不明显，房间内气温比较高。
故答案为：液化；乙。
物质由气态变为液态的过程叫液化，此过程放出热量。
此题考查了运用液化的知识解释生活和生活中的现象，属基础题目。
20.【答案】解：制作的小台灯有两种亮度，则通过台灯的电流需要改变，结合所给器材可知灯泡与定值电阻应串联，把开关并联到定值电阻的两端，当开关闭合时，电路为台灯的简单电路，当开关断开时，台灯和定值电阻串联，根据欧姆定律可知，这两种情况下通过台灯的电流不同，台灯的实际功率不同，亮度不同，如图所示：
【解析】要想改变台灯的亮度，需要改变通过台灯的电流的大小，据此分析电路的连接方式，然后画出电路图。
本题考查了电路图的设计，明确开关的作用是解题的关键。
21.【答案】解：由题意可知，开关S1位于干路，灯泡L1与a触点相连，两电阻串联或并联后和灯泡L2与触点b相连，且通过两开关的闭合、断开改变灯泡L2的亮暗，如下图所示：
。
【解析】由题意可知，开关S1位于干路，单刀双掷开关S2拨至a处灯L1亮说明L1位于a支路，S2拨至b处壁灯L2亮说明L2位于b支路，通过开关S3、S4控制L2有三个不同的亮度说明两个电阻串联或并联后与灯泡L2串联且通过两开关的闭合、断开改变灯泡L2的亮暗。
本题考查了串、并联电路的设计，关键是根据题意得出各用电器的连接方式和开关的位置，注意通过开关S3，S4控制L2有三个不同的亮度时，两电阻可以是串联，也可以是并联。
22.【答案】较小 均匀 B 慢
【解析】解：
(1)应选用较小颗粒的冰块做实验，较小的冰块受热均匀；
(2)如果冰块受热不均，会出现加热部分熔化，非加热部分温度还很低，所以一定要均匀受热，采用隔水加热法，能使冰块均匀受热；
(3)读数时视线应与液柱的上表面相平，所以B正确；
(4)冰的熔点为0℃，所以装有碎冰的烧杯直接放置在空气中，不但能使烧杯均匀受热，而且冰的温度升高较慢，便于记录各个时刻的温度。
故答案为：(1)较小；(2)均匀；(3)B；(4)慢。
(1)较小的冰块比较大的冰块受热均匀；
(2)用酒精灯对固体进行加热，一定要注意使加热均匀，而水浴加热，可以使加热比较均匀；
(3)在观察温度计进行读数时，视线应与液柱的上表面相平；
(4)为了能使固体物质均匀受热，常用水浴法，若物质的熔点较低，可以不对其加热，这样不仅能够使烧杯均匀受热，而且冰的温度升高较慢，便于记录数据。
本题是探究“冰熔化规律”的实验，考查了加热方法、温度计的读数，实验的注意事项。
23.【答案】电阻大小 甲(或乙)容器内玻璃管两次液面高度差 B
【解析】解：
(1)步骤①中的电路为串联电路，通过电阻的电流和通电时间是相同的，电阻不同，所以探究的是电流通过导体产生热量的多少与电阻大小是否有关；
(2)通过比较步骤①②可知，减小滑动变阻器的阻值后，电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，则容器内玻璃管的液面高度会增大，根据容器内玻璃管两次液面高度差不同可以得出电流产生热量的多少与电流大小有关；
(3)实验中通过容器内玻璃管液面高度差的变化来反映电流产生热量的多少，这种方法是转换法，实验中玻璃管内液面的高度变化较明显，采用的是放大法，故选B。
故答案为：(1)电阻大小；(2)甲(或乙)容器内玻璃管两次液面高度差；(3)B。
(1)(2)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制电阻和通电时间相同；
(3)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。
24.【答案】滑动变阻器同时将下面的两个接线柱接入电路 右 0.5 40
【解析】解：(1)滑动变阻器同时将下面的两个接线柱接入电路时，电阻较大，电流小，灯泡暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变；
(2)电压表的示数为2.2V，小于灯的额定电压，要测得小灯泡的额定功率，要增大灯的电压，减小变阻器分得的电压，根据分压原理，就要减小变阻器连入电路中的电阻大小，应将滑片P向右端移动；
(3)由图乙知，灯在2.5V额定电压下对应的电流为0.2A，灯的额定功率P=U′I′=2.5V×0.2A=0.5W；
(4)当接入20Ω的电阻时，要保持电压为2V不变，变阻器要分去6V−2V=4V的电压，根据分压原理，变阻器连入电路中的阻值至少为4V2V×20Ω=40Ω，即为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω。
故答案为：(1)滑动变阻器同时将下面的两个接线柱接入电路；(2)右；(3)0.5；(4)40
(1)闭合开关，小灯泡亮度较暗，说明电路是通路，但电流较小，原因是电路电阻太大；同时移动滑动变阻器滑片子，灯亮度不变，说明变阻器没有变阻作用，变阻器接电路方法错误；
(2)根据分压原理确定滑片移动的方向；
(3)根据图丙，找出额定电压下对应的电流，根据P=UI求灯的额定功率；
(4)根据分压原理确定电压表示数的变化；研究电流与电阻的关系时，应保持电压不变，根据分压原理，求出变阻器连入电路中的最小阻值。
本题涉及测量灯的功率和探究电流与电阻的关系两个实验，考查电路的连接、实验注意事项、功率的计算、电功率的计算、器材的选择、控制变量法的运用等，知识点较多，综合性强。
25.【答案】解：(1)当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，
由I=UR可得电源的电压：
U=I2R1=0.5A×30Ω=15V；
(2)当只闭合开关S1时，两电阻串联，电流表测电路中的电流，
由I=UR可得电路中的总电阻：
R=UI1=15V0.3A=50Ω，
因串联电路中总电阻等于各分电阻之和，
所以R2的阻值为：
R2=R−R1=50Ω−30Ω=20Ω。
答：(1)电源电压U为15V；
(2)R2的大小为20Ω。
【解析】(1)当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
(2)当只闭合开关S1时，两电阻串联，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R2的阻值。
本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
26.【答案】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流
(1)因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：
I1=I−I2=0.5A−0.3A=0.2A，
因并联电路中各支路两端的电压相等，
所以由I=UR可得，电源的电压：
U=I1R1=0.2A×15Ω=3V；
(2)由I=UR可得R2的阻值：
R2=UI2=3V0.3A=10Ω。
答：(1)电源电压为3V；
(2)R2的阻值为10Ω。
【解析】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
(1)根据并联电路的电流特点求出通过R1的电流，利用欧姆定律求出电源的电压；
(2)根据并联电路的电压特点和欧姆定律求出R2的阻值。
本题考查了并联电路的特点和欧姆定律、焦耳定律的应用，是一道较为简单的应用题。
相关试卷
2023年山东省泰安市重点中学中考物理二模试卷-普通用卷： 这是一份2023年山东省泰安市重点中学中考物理二模试卷-普通用卷，共27页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省济南市济阳区中考物理二模试卷（含答案）： 这是一份2023年山东省济南市济阳区中考物理二模试卷（含答案），共29页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。
2023年山东省济南市济阳区中考物理一模试卷（含答案）： 这是一份2023年山东省济南市济阳区中考物理一模试卷（含答案），共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
