2023年山东省济南市章丘区中考物理一模试卷（含答案）
展开
这是一份2023年山东省济南市章丘区中考物理一模试卷（含答案），共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

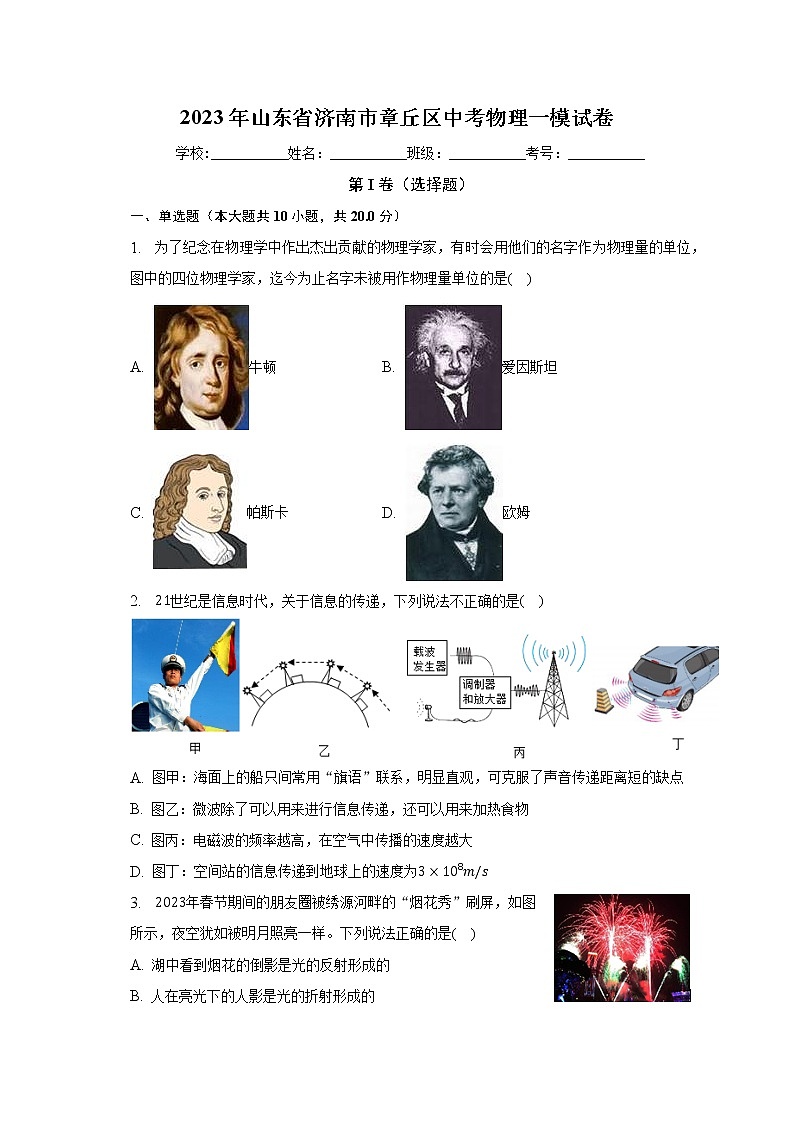

2023年山东省济南市章丘区中考物理一模试卷
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共10小题，共20.0分）
1. 为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的单位，图中的四位物理学家，迄今为止名字未被用作物理量单位的是( )
A. 牛顿 B. 爱因斯坦
C. 帕斯卡 D. 欧姆
2. 21世纪是信息时代，关于信息的传递，下列说法不正确的是( )
A. 图甲：海面上的船只间常用“旗语”联系，明显直观，可克服了声音传递距离短的缺点
B. 图乙：微波除了可以用来进行信息传递，还可以用来加热食物
C. 图丙：电磁波的频率越高，在空气中传播的速度越大
D. 图丁：空间站的信息传递到地球上的速度为3×108m/s
3. 2023年春节期间的朋友圈被绣源河畔的“烟花秀”刷屏，如图所示，夜空犹如被明月照亮一样。下列说法正确的是( )
A. 湖中看到烟花的倒影是光的反射形成的
B. 人在亮光下的人影是光的折射形成的

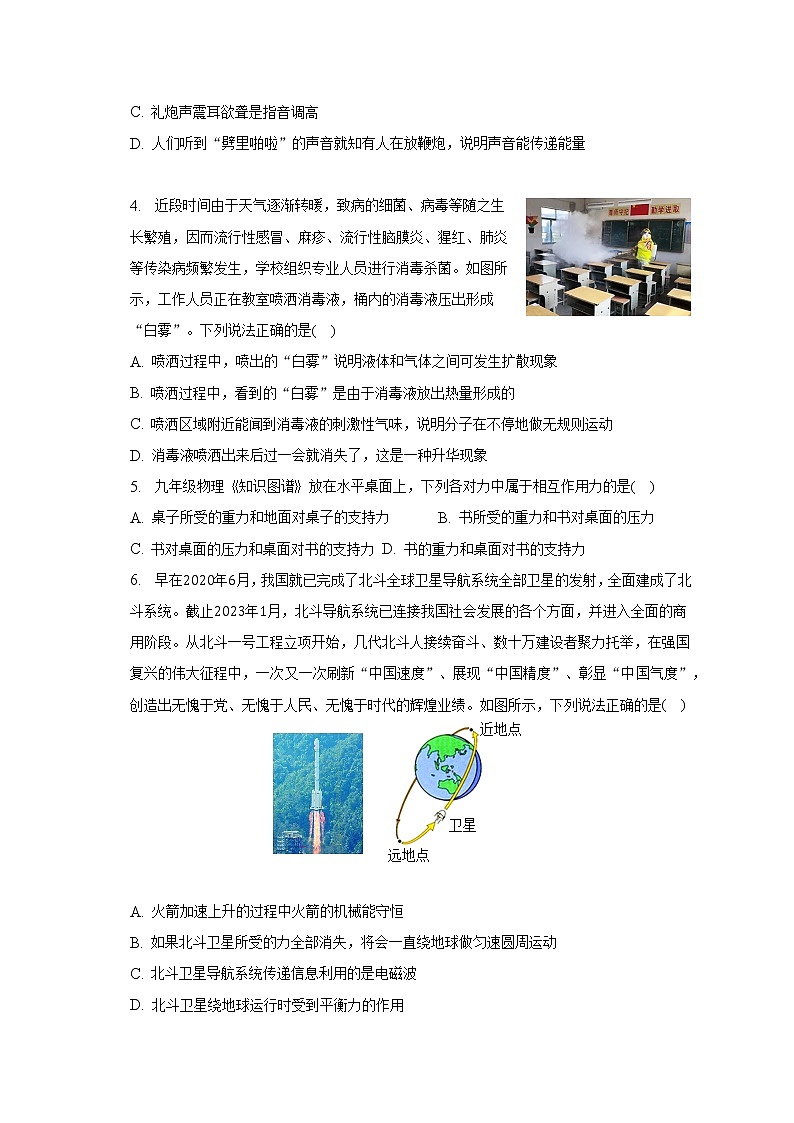

C. 礼炮声震耳欲聋是指音调高
D. 人们听到“劈里啪啦”的声音就知有人在放鞭炮，说明声音能传递能量
4. 近段时间由于天气逐渐转暖，致病的细菌、病毒等随之生长繁殖，因而流行性感冒、麻疹、流行性脑膜炎、猩红、肺炎等传染病频繁发生，学校组织专业人员进行消毒杀菌。如图所示，工作人员正在教室喷洒消毒液，桶内的消毒液压出形成“白雾”。下列说法正确的是( )
A. 喷洒过程中，喷出的“白雾”说明液体和气体之间可发生扩散现象
B. 喷洒过程中，看到的“白雾”是由于消毒液放出热量形成的
C. 喷洒区域附近能闻到消毒液的刺激性气味，说明分子在不停地做无规则运动
D. 消毒液喷洒出来后过一会就消失了，这是一种升华现象
5. 九年级物理《知识图谱》放在水平桌面上，下列各对力中属于相互作用力的是( )
A. 桌子所受的重力和地面对桌子的支持力 B. 书所受的重力和书对桌面的压力
C. 书对桌面的压力和桌面对书的支持力 D. 书的重力和桌面对书的支持力
6. 早在2020年6月，我国就已完成了北斗全球卫星导航系统全部卫星的发射，全面建成了北斗系统。截止2023年1月，北斗导航系统已连接我国社会发展的各个方面，并进入全面的商用阶段。从北斗一号工程立项开始，几代北斗人接续奋斗、数十万建设者聚力托举，在强国复兴的伟大征程中，一次又一次刷新“中国速度”、展现“中国精度”、彰显“中国气度”，创造出无愧于党、无愧于人民、无愧于时代的辉煌业绩。如图所示，下列说法正确的是( )
A. 火箭加速上升的过程中火箭的机械能守恒
B. 如果北斗卫星所受的力全部消失，将会一直绕地球做匀速圆周运动
C. 北斗卫星导航系统传递信息利用的是电磁波
D. 北斗卫星绕地球运行时受到平衡力的作用

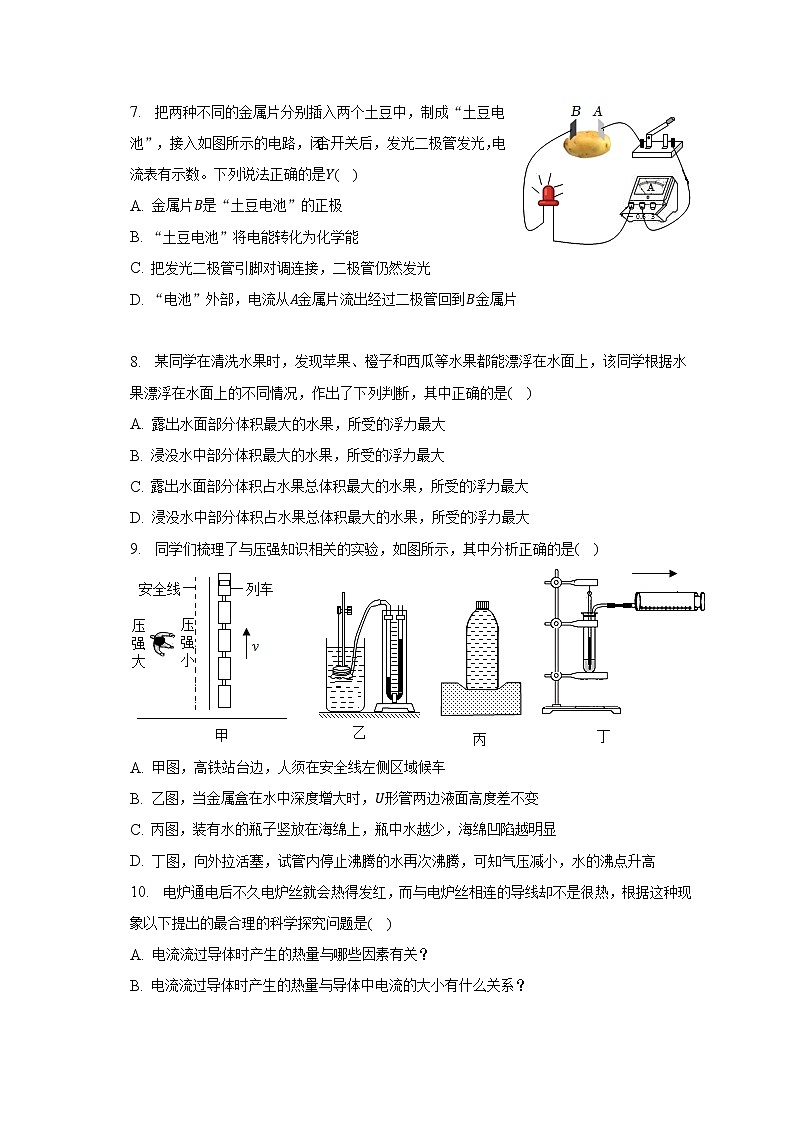

7. 把两种不同的金属片分别插入两个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。下列说法正确的是Y( )
A. 金属片B是“土豆电池”的正极
B. “土豆电池”将电能转化为化学能
C. 把发光二极管引脚对调连接，二极管仍然发光
D. “电池”外部，电流从A金属片流出经过二极管回到B金属片
8. 某同学在清洗水果时，发现苹果、橙子和西瓜等水果都能漂浮在水面上，该同学根据水果漂浮在水面上的不同情况，作出了下列判断，其中正确的是( )
A. 露出水面部分体积最大的水果，所受的浮力最大
B. 浸没水中部分体积最大的水果，所受的浮力最大
C. 露出水面部分体积占水果总体积最大的水果，所受的浮力最大
D. 浸没水中部分体积占水果总体积最大的水果，所受的浮力最大
9. 同学们梳理了与压强知识相关的实验，如图所示，其中分析正确的是( )
A. 甲图，高铁站台边，人须在安全线左侧区域候车
B. 乙图，当金属盒在水中深度增大时，U形管两边液面高度差不变
C. 丙图，装有水的瓶子竖放在海绵上，瓶中水越少，海绵凹陷越明显
D. 丁图，向外拉活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点升高
10. 电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，根据这种现象以下提出的最合理的科学探究问题是( )
A. 电流流过导体时产生的热量与哪些因素有关？
B. 电流流过导体时产生的热量与导体中电流的大小有什么关系？
C. 电流流过导体时产生的热量与通电时间有什么关系？
D. 电流流过导体时产生的热量与导体的电阻有什么关系？
二、多选题（本大题共5小题，共20.0分）
11. 下列数据中，接近实际情况的是( )
A. 一支普通牙刷的长度大约是20cm
B. 成年人站立时对地面的压强约为1.5×104Pa
C. 一个初中生的质量大约是50kg
D. 家用LED节能台灯正常工作时，电流大约是0.2A
12. 关于各图所示的实验现象及说明的问题，下列说法正确的是( )
A. 图甲：滚摆上下运动过程中达到的最高点越来越低，说明这一过程中机械能守恒
B. 图乙：微微加热时，锥形瓶中呈现淡淡的紫色，说明固态碘受热升华
C. 图丙：发声时用手触摸声带可感觉声带在振动，说明声音是由物体振动产生的
D. 图丁：玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
13. “赏中华诗词、寻文化基因、品生活之美”。关于诗句中涉及到的物理知识，下列说法正确的是( )
A. “水晶帘动微风起，满架蔷薇一院香”中“水晶帘动”说明力可以改变物体的运动状态
B. “悬崖勒马收缰晚”中的“收缰晚”是因为正在奔跑的马由于惯性很难立即停下来
C. “晨兴理荒秽，带月荷锄归”中的“荷锄归”人扛着锄头水平路面上前进时人对锄头做功
D. “水皆缥碧，千丈见底，游鱼细石，直视无碍”，看到水中游鱼细石是光的折射
14. 我国自主研制舰载机在辽宁号航母上起、降的情形如图所示，下列说法正确的是( )
A. 舰载机降落在航母甲板后是做匀速直线运动
B. 航母甲板上官兵佩戴耳罩是在声音的接收处减弱噪声
C. 舰载机的机翼上凸下平，利用流体流速越大的位置压强越小来获得升力
D. 数十架舰载机从航母上飞离后，航母的排水量减小，所受浮力减小
15. 关于图所示的四个实验示意图，下列说法中正确的是( )
A. 图甲：两根丝绸摩擦过的玻璃棒相互远离，说明同种电荷相互排斥
B. 图乙：闭合开关，小磁针发生偏转，说明通电导线的周围存在磁场
C. 图丙：闭合开关，导体ab在磁场中运动，可以说明发电机的工作原理
D. 图丁：闭合开关，只要导体ab在磁场中运动，导体中就有电流产生
第II卷（非选择题）
三、填空题（本大题共4小题，共16.0分）
16. 济南护城河从趵突泉到大明湖的航道有一定的落差，游船需要通过一次船闸，如图，游船经过船闸时平稳顺畅，游客可以在船内聊天观景，这是利用了______ 的原理。夏日雨水充足时百脉泉公园内的梅花泉边出现“清泉石上流”的景象，吸引着众多市民前来。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的______ 。
17. 甲图盘山公路修得弯弯曲曲，其主要目的是______(选填“省力”或“省距离”)，乙图是用螺丝刀将螺纹钉旋进木板的情景，手柄______(选填“粗”或“细”)一些的螺丝刀用起来更省力。
18. 贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由
太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由______ 材料制成(选填“导体”、“半导体”或“绝缘体”)，通过电流能够发光，可以把电能直接转化成______ 能。
19. 大雷和同学去电影院观看《长津湖》，深深地感受到了今天的幸福生活来之不易，下决心一定要为建设繁荣昌盛的祖国而刻苦学习；在影院里，白色银幕比较粗糙，其作用是利用光的______ (选填“镜面”或“漫’)反射；影片中志愿军战士吃的熟土豆在-40℃的严寒中结冰变得和石头一样硬，这里熟土豆结冰发生了______ (填物态变化名称)现象。
四、作图题（本大题共2小题，共6.0分）
20. 画出图中悬停在空中的无人机受力的示意图。
21. 家用电吹风由电动机和电热丝等组成。有两个开关共同控制冷风档和暖风档两个挡位，请画出电吹风相应的电路图。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。
五、实验探究题（本大题共3小题，共20.0分）
22. 如图，摆线长L相同，小球A、B的质量mA
(1)图甲、乙中，同时由静止释放A、B两球，观察到它们并排摆动且始终相对静止，同时到达竖直位置。这表明两小球在摆动过程中的任一时刻的速度大小与小球的______ 无关。
(2)小明设计用如图所示装置探究“物体的动能大小与哪些因素有关”。小球按图所示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止。本实验中通过______ 反映小球撞击木块C前的动能大小；如图乙、丙所示实验中，可得出初步结论：______ 。
23. 在“探究凸透镜成像规律”的实验中。
(1)一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透镜的焦距为______cm。
(2)调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、______(选填“放大”、“缩小”或“等大”)的实像。
(3)保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光屏上的像再次清晰，可将光屏向______(选填“左”或“右”)移动。
24. 在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示，电源电压为6V保持不变。
(1)该同学连接的电路如图乙所示，他接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)该实验中滑动变阻器的作用除了保护电路外，还有______ 。
(3)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是______ 。
A.电流表坏了
B.滑动变阻器短路
C.电阻发生断路
D.电阻短路
(4)排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，实验数据记录如下表。其中第3次实验电流表示数如图丙所示，其读数为______ A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.15
0.12
六、计算题（本大题共3小题，共18.0分）
25. 济潍高速章丘段34.127公里，设特大桥2座，大桥6座，中小桥3座；设置龙埠枢纽、潘王路互通、文祖北互通、章丘东互通等互通立交4处，到收费站的主干路设计时速80km/h。小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要多长时间？
26. 2022年北京冬奥会示范运营1000多辆氢燃料电池车(如图所示)，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设我国产氢燃料电池车总质量为4×103kg，轮胎与地面总的接触面积为0.4m2。在某次测试中该车匀速行驶时受到的阻力是1000N，匀速行驶了28km的路程，求该测试过程中氢燃料电池车：(已知g取10N/kg)
(1)牵引力做的功；
(2)氢燃料电池车静止在水平地面上时对地面的压强是多少？
27. 图甲是某品牌家庭用电热养生壶，图乙是其简化电路图。电热养生壶有加热、保温两挡，R1、R2均为发热电阻，根据铭牌信息可知：额定电压为220V，加热挡功率为1000W，保温挡功率为110W。用该养生壶加热3min，将0.6kg的水温度升高了50℃。[c水=4.2×103J/(kg⋅℃)]求：
(1)保温挡工作时的电流；
(2)R2的阻值；
(3)此次养生壶的加热效率。
答案和解析
1.【答案】B
【解析】解：牛顿是力的单位；帕斯卡是压强的单位；欧姆是电阻的单位；
故选：B。
分析四个选项中哪个不是现有的物理单位即可。
此题考查同学们对于物理单位的了解，是一道基础题。
2.【答案】C
【解析】解：A、图甲：海上风浪大，噪声较大，海面上的船只之间常用“旗语”相互联系，使用“旗语”明显直观，克服了声音传递距离短的缺点，故A正确；
B、图乙：微波除了可以用来进行信息传递，还可以用来加热食物，故B正确；
C、图丙：电磁波在真空或空气中的传播速度不变是3×108m/s，故C错误；
D、图丁：空间站的信息传递到地球上的速度为3×108m/s，故D正确。
故选：C。
(1)人类特有的信息形式和传播方式概括起来大致分为三类：语言(包括各种声音)、符号(包括各种文字、标记等)、图象(包括各种文本图形、光电影视等)；
(2)电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播，电磁波能够传递信息，也能传递能量；
(3)电磁波在真空或空气中的传播速度不变是3×108m/s，由波速=波长×频率可知，在波速不变时，波长与频率成反比。
此题主要考查卫星通信、信息形式和传播方式以及电磁波的传播特点，都是基础知识。
3.【答案】A
【解析】解：A、湖中看到烟花的倒影是平面镜成像，是光的反射形成的，故A正确；
B、人在亮光下的人影是光的直线传播形成的，故B错误；
C、礼炮声震耳欲聋是指声音的响度大，故C错误；
D、人们听到“劈里啪啦”的声音就知有人在放鞭炮，说明声音能传递信息，故D错误。
故选：A。
(1)平面镜成像是光的反射形成的；
(2)光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、影子、日食和月食等；
(3)响度表示声音的大小，音调表示声音的高低；
(4)声音可以传递信息和能量。
本题考查声音的特征、声音的利用、光的直线传播、光的反射现象，是一道综合题。
4.【答案】C
【解析】解：AB、喷洒过程中，喷出的“白雾”，是由于喷雾器桶中的压力大(超过一个大气压)，消毒液被喷到桶外时，压力突然变小，使消毒液变成雾状，该现象不属于扩散，也不存在吸放热，故AB错误；
C、喷洒区域附近能闻到消毒液的刺激性气味，是消毒液分子扩散到空气中的结果，说明分子在不停地做无规则运动，故C正确；
D、消毒液喷洒出来后过一会就消失了，由液态变为气体，属于汽化现象，故D错误。
故选：C。
(1)扩散是指不同的物质相互接触时，彼此进入对方的现象；一切物体都可以发生扩散现象；扩散现象表明，物体的分子是在不停地做无规则运动的；
(2)物质由液态转变为气态的过程叫汽化。
本题主要考查学生对扩散现象的了解和掌握，是一道基础题，比较简单。
5.【答案】C
【解析】解：A、地面对桌子的支持力等于桌子与《知识图谱》的重力之和，所以桌子所受的重力和地面对桌子的支持力大小不相等，同时作用在同一物体上，不是一对相互作用力，故A错误；
B、书所受到的重力和书对桌面的压力方向相同，不是一对相互作用力，故B错误；
C、书对桌面的压力和桌面对书的支持力大小相等、方向相反、作用在同一直线上、作用在两个物体上，是一对相互作用力，故C正确；
D、书的重力和桌面对书的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D错误。
故选：C。
二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
一对相互作用力的条件是：大小相等、方向相反、作用在同一直线上、作用在两个物体上。
本题主要考查了平衡力与相互作用力的辨别，了解它们各自的条件，可做出判断。
6.【答案】C
【解析】解：A、火箭加速上升的过程中，质量不变，速度增大，高度增大，所以动能和重力势能都增大，机械能增大，故A错误；
B、如果北斗卫星所受的力全部消失，根据牛顿第一定律可知，将做匀速直线运动，故B错误；
C、北斗卫星导航系统传递信息利用的是电磁波，故C正确；
D、北斗卫星绕轨道运行时，运动的方向和速度发生了变化，受到非平衡力的作用，故C错误。
故选：C。
(1)物体由于运动而具有的能叫动能，影响因素是质量与速度；物体由于被举高而具有的能叫重力势能，影响因素是质量与高度；动能和势能统称机械能；
(2)物体不受力时，会保持静止状态或匀速直线运动状态；
(3)电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播，电磁波能够传递信息，也能传递能量；
(4)物体受平衡力的作用处于平衡状态。
此题考查了机械能守恒条件、平衡状态的判断、力与运动的关系、电磁波的传播与应用，涉及知识点较多但难度不大，属基础题目。
7.【答案】D
【解析】解：A、闭合开关S，发光二极管发光，电流表有示数，说明电流表正负接线柱的连接是正确的(即电流“正进负出”)；则由图可知，金属片A为电源的正极，金属片B为电源的负极，故A错误；
B.“土豆电池”为电路提供电能，相当于电路中的电源，将化学能转化为电能，故B错误；
C.二极管具有单向导电性，若发光二极管“正”“负”极接反，电路中无电流，二极管不能发光，故C错误；
D.由电流方向的规定可知，在“电池”外部，电流从A金属片流出经过二极管回到B金属片，故D正确。
故选：D。
(1)电流表需要串联接入电路中，电流从电流表的正接线柱流入，从负接线柱流出；
(2)电源的作用是为电路提供电能。
(3)发光二极管是由半导体材料制成，具有单向导电性；
(4)在电源外部，电流从电源正极经过用电器回到电源负极。
本题主要考查电流表的使用、二极管的单向导电性等，能根据电流表的接法判断电源的正负极是本题的难点。
8.【答案】B
【解析】解：浸在液体的物体所受的浮力，大小等于它排开液体受到的重力，因为苹果、橙子和西瓜等水果都能漂浮在水面上，故由F浮=G排=ρ水gV排可知，浸没水中部分体积最大的水果，所受的浮力最大。
故选：B。
根据阿基米德原理的内容：浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力即可解答此题。
本题是对阿基米德原理的一个直接考查。难度不大，但是要深刻理解阿基米德原理才可做出正确选择。
9.【答案】A
【解析】解：A、当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以人必须站在黄色线以外(即安全线左侧)的区域候车，故A正确；
B、液体压强和深度有关，同种液体中，深度越深，压强越大，所以U形管两边液面高度差越大，故B错误；
C、瓶内水越少，压力越大，在受力面积一定时，压强越小，即海绵凹陷程度越不明显，故C错误；
D、沸点和气压有关，向外拉活塞，试管内气压减小，沸点降低，故D错误。
故选：A。
(1)流体压强与流速的关系：流体流速越大的地方压强越小，流速越小的地方压强越大；
(2)液体压强和深度有关，同种液体中，深度越深，压强越大，所以U形管两边液面高度差越大；
(3)受力面积一定时，压强随着压力的增大而增大，瓶内水越少，压力越小，压强越小；
(4)沸点和气压有关，气压减小，沸点降低。
本题考查了沸点和气压的关系、影响固体压强和液体压强的因素以及流体压强与流速的关系，属于基础题。
10.【答案】D
【解析】解：根据Q=I2Rt可知，电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，所以电炉丝放出的热量多，探究的问题是：电流流过导体时产生的热量与导体电阻大小的关系。
故选：D。
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比。电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断。
本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的。
11.【答案】ABC
【解析】解：A、一支普通牙刷的长度大约是20cm，故A符合实际；
B、成年人站立时，对地面的压力约为F=G=mg=60kg×10N/kg=600N，
站立时与地面的接触面积为S=400cm2=0.04m2，对地面的压强约为p=FS=600N0.04m2=1.5×104Pa，故B符合合实际；
C、一个初中生的质量大约是50kg，故C符合实际；
D、家用LED节能台灯的功率约为20W，正常工作时通过的电流为I=PU=40W220V≈0.1A，故D不符合实际。
。
故选：ABC。
不同物理量的估测，有的需要生活经验，有的需要换算单位，有的需要简单计算，最后判断哪个选项符合实际。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
12.【答案】BCD
【解析】解：A.滚摆上下往复运动过程中，要克服阻力做功，部分机械能转化为内能，机械能减少，机械能不守恒，故A错误；
B.物质由固态直接变为气态的过程叫做升华，微微加热时，锥形瓶中呈现淡淡的紫色，说明固态碘受热升华，故B正确；
C.人是靠声带的振动说话的，发声时用手触摸声带可感觉声带在振动，说明声音是由物体的振动产生的，故C正确；
D、如图所示是通电螺线管周围的玻璃板上的铁屑分布状态，说明通电螺线管周围玻璃板平面内存在磁场，故D正确。
故选：BCD。
(1)物体在运动过程中，和空气之间存在摩擦，克服摩擦做功，机械能转化为内能；
(2)物质由固态直接变为气态的过程叫做升华；
(3)声音是由物体的振动产生的，振动停止，发声也停止；
(4)螺线管周围存在磁场，磁性两端强，中间弱，与条形磁体的磁场相类似。
本题考查了机械能的转化、升华、声音的产生和通电螺线管的磁场等实验现象，抓住实验现象的本质，分析产生现象的原因是解题的关键。
13.【答案】ABD
【解析】解：A、“水晶帘动”是因为有风吹动改变了帘的运动状态，说明力可以改变物体的运动状态，故A正确；
B、“收缰晚”中是由于马具有惯性还要保持原来的运动状态向前运动，所以到达悬崖后不能立即停下来，故B正确；
C、“荷锄归”人扛着锄头水平前进时人对锄头施加的力竖直向上，锄头在力的方向上没有移动距离，人对锄头没有做功，故C错误；
D、在岸上看到水中的游鱼细石，是由于光的折射，故D正确。
故选：ABD。
(1)力的作用效果：改变物体的形状、改变物体的运动状态；
(2)物体保持原来运动状态不变的性质叫惯性，一切物体都具有惯性；
(3)做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离；二者缺一不可；
(4)我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的。
本题考查了力的作用效果、惯性、力是否做功的判断、光的折射的理解，难度不大。
14.【答案】BC
【解析】解：
A.舰载机降落在航母甲板后，其速度是不断减小的，做的是变速直线运动，故A错误；
B.航母甲板上官兵佩戴耳罩是在声音的接收处减弱噪声，故B正确；
C.机翼的形状上凸下平，飞机起飞或滑行时，机翼上方的空气流速大、压强较小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力，故C正确；
D.数十架舰载机从航母上飞离前后，航母始终处于漂浮状态，受到的浮力和自身的重力相等，舰载机起飞后，航母受到的总重力减小，浮力减小，排水开水的质量减小；而航母的排水量是指航母满载时排开水的质量，与战机是否飞离无关，故D错误。
故选：BC。
(1)速度大小和方向不变的直线运动是匀速直线运动；
(2)防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；
(3)液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大的位置，压强越小；流体的流速越小的位置，压强越大；
(4)物体漂浮时受到的浮力和自身的重力相等；轮船的排水量是指轮船满载时排开水的质量。
该题是一道综合题，考查了机械运动、噪声的防止、流体压强与流速的关系以及物体的沉浮条件等知识，需要同学熟悉教材内容，学会灵活应用。
15.【答案】AB
【解析】解：
A、两根丝绸摩擦过的玻璃棒所带的电荷是相同的，靠近时相互远离，说明同种电荷相互排斥，故A正确；
B、闭合开关，直导线中有电流通过，小磁针发生偏转，说明通电导线的周围存在磁场，故B正确；
C、图中给导体ab通电后，导体ab受到受力运动，是电动机的工作原理，故C错误；
D、只有闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，故D错误。
故选：AB。
(1)同种电荷相互排斥；
(2)通电导线的周围存在磁场；
(3)(4)闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流的现象叫做电磁感应现象；通电导体在磁场中受力运动。
本题考查了电流的磁效应、电磁感应现象、电动机的工作原理、电荷间的相互作用规律，属于基础题。
16.【答案】连通器 比热容
【解析】解：船闸的上游阀门打开时，上游和闸室构成连通器；下游阀门打开时，下游和闸室构成连通器，船只才能通航，所以船闸利用了连通器的原理；
因为水的比热容较大，石板的比热容小，这样在同样的日照条件下，吸收相同的热量，水的温度变化小，石板的温度变化大，所以水凉，石板烫。
故答案为：连通器；比热容。
(1)连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的；
(2)相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
本题考查了连通器和比热容的有关知识，是一道基础题。
17.【答案】省力 粗
【解析】解：(1)盘山公路相当于斜面，汽车沿着盘山公路驶上高耸入云的山峰时，费了距离省了力；
(2)螺丝刀的手柄是轮轴，其实质是省力杠杆，轴半径是阻力臂，轮半径是动力臂，轴半径一定时，轮半径越大越省力，即手柄粗一些的螺丝刀用起来更省力。
故答案为：省力；粗。
(1)盘山公路相当于斜面，属于简单机械；
(2)螺丝刀的手柄相当于轮轴，其实质是省力杠杆，轴半径是阻力臂，轮半径是动力臂。
本题考查了斜面和轮轴的知识，要求学生知道它们的实质和省力情况。
18.【答案】半导体 光
【解析】解：(1)二极管的制作材料为半导体；
(2)LED是一种发光二极管，通过电流时不用经过加热灯丝、直接能够发光，即把电能直接转化成光能。
故答案为：半导体；光。
(1)二极管的制作材料为半导体；
(2)LED发光的时候将电能转化为光能。
本题考查了半导体材料的应用与能量的转化，半导体在电子元器件方面有着大量应用。
19.【答案】漫 凝固
【解析】解：要使放映厅中各处的观众都能看到画面，必须使光在银幕上发生漫反射，所以电影院放映厅里的银幕常用粗糙的白布做成。
土豆严寒中结冰变得和石头一样硬，熟土豆结冰发生了凝固现象。
故答案为：漫；凝固。
(1)反射分为镜面反射和漫反射两种。镜面反射光线是平行的，向着同一个方向，漫反射的反射光线向各个方向；
(2)物质由液态变为固态的过程叫熔化。
解答此题的关键是明确光滑的表面会发生镜面反射，粗糙的表面会发生漫反射。此题与实际生活联系密切，是一道好题。
20.【答案】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：
【解析】首先对无人机进行受力分析，然后按照力的示意图的画法画出各个力；
画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。
21.【答案】解：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热丝也有相应的开关控制；如图所示：
【解析】由题目要求可得应有总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以控制发热电阻丝的通断。
本题考查根据要求设计串并联电路，明确串联和并联电路特点是解题的关键。
22.【答案】质量 木块在水平面上移动的距离 质量相同时，物体的速度越大，动能越大
【解析】解：(1)由静止同时释放A、B两球，观察到它们始终并排摆动且同时到达竖直位置，这表明两小球在摆动过程中的任一时刻的速度大小均相同，说明速度大小与小球的质量无关；
(2)本实验通过小球撞击木块，根据木块C在水平面上移动的距离判断小球动能大小，采用的方法是转换法；
乙、丙两图小球的质量相同，悬线与竖直方向的夹角α<β，所以丙图小球的速度更大，图丙中木块C滑行得更远，说明质量相同时，物体的速度越大，动能越大。
故答案为：(1)质量；(2)木块在水平面上移动的距离；质量相同时，物体的速度越大，动能越大。
(1)小球A、B的质量mA
比较乙、丙两图速度的大小，根据小球被撞得距离比较出动能的大小，从而得出结论。
此题是探究“物体的动能大小与哪些因素有关”的实验，实验装置与以往的课本装置不同，采用悬挂的小球做实验，实验更容易操作，同时考查了学生根据实验现象得出结论的能力。
23.【答案】12.5 缩小 右
【解析】解：(1)由图甲知，焦点到凸透镜的距离为42.5cm-30.0cm=12.5cm，所以凸透镜的焦距为12.5cm；
(2)由图可知，此时的物距为u=50cm-10cm=40cm>2f时，由凸透镜成像规律可知，成倒立缩小的实像；
(3)近视眼镜为凹透镜，凹透镜对光线有发散作用，为了再次在光屏上得到清晰的像，蜡烛和透镜的位置不变，可将光屏远离透镜。
故答案为：(1)12.5；(2)缩小；(3)右。
(1)平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以确定其焦距是多少；
(2)凸透镜成像的规律及其应用之一：当u>2f时，成倒立缩小的实像；
(3)近视眼镜为凹透镜，凹透镜对光线有发散作用。
此题是探究凸透镜成像的规律，主要考查了焦距的定义、成像规律的应用，都是基础知识，要掌握。
24.【答案】控制电阻两端的电压不变的作用 C 0.2
【解析】解：(1)该同学连接的电路如图乙所示，电压表与电阻并联后与导线并联，电压表与电阻短路，电阻与变阻器串联，电压表与电阻并联，改正后如下所示：
(2)探究“电流与电阻的关系”时，要控制电阻的电压不变，该实验中滑动变阻器的作用除了保护电路外，还有控制电阻两端的电压不变的作用；
(3)A.若电流表坏了，整个电路断路，两表都没有示数，故A不符合题意；
B.滑动变阻器短路，电路为通路，电流表有示数，故B不符合题意；
C.若电阻发生断路，电流表没有示数，电压表与电源连通测电源电压，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故C符合题意；
D.若电阻短路，电压表示数为0，故D不符合题意。
故选：C；
(4)第3次实验电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，其读数为0.2A。
故答案为：(1)见解析中(2)控制电阻两端的电压不变的作用；(3)C；(4)0.2。
(1)分析图乙电路的连接，找出错误之处，本实验电压表应与电阻短路，电阻与变阻器串联，据此改正；
(2)探究“电流与电阻的关系”时，要控制电阻的电压不变；
(3)分析每个选项，找出符合题意的选项；
(4)根据电流表选用小量程确定分度值读数。
本题探究“电压一定时，电流跟电阻的关系”的实验，考查注意事项、电路的连接、操作过程及对器材的要求。
25.【答案】解：由v=st可知，小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要的时间：t=sv=20km80km/h=0.25h。
答：小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要0.25h。
【解析】根据v=st的变形公式t=sv可求出小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要的时间。
本题考查速度公式的应用，是一道基础题。
26.【答案】解：(1)因为氢燃料电池车匀速行驶时的牵引力和受到的阻力是一对平衡力，
所以氢燃料电池车匀速行驶时的牵引力：F=f=1000N，
牵引力做的功：W=Fs=1000N×28×103m=2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压力：F=G=mg=4×103kg×10N/kg=4×104N；
车静止在水平地面上时对地面的压强：p=FS=4×104N0.4m2=1×105Pa。
答：(1)牵引力做的功是2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压强是1×105Pa。
【解析】(1)根据二力平衡条件求出氢燃料电池车的牵引力，根据W=Fs求出牵引力做的功；
(2)利用F=G=mg计算出空载的氢燃料公交车静止在水平地面上时对地面的压力；利用p=FS得到氢燃料电池车静止在水平地面上时对地面的压强。
本题考查功和压强的公式的应用，熟练运用公式即可正确解题。
27.【答案】解：(1)由P=UI可知，保温挡工作时的电流：I=P保温U=110W220V=0.5A；
(2)由图乙可知，当开关S1、S2都闭合时，只有R1工作，当开关S1闭合、S2断开时，R1、R2串联；
根据串联电路的电阻特点可知，当开关S1、S2都闭合时，只有R1工作，电路中的总电阻最小，根据P=U2R可知，电路中的总功率最大，养生壶处于加热挡；
由P=U2R可知，R1的阻值：R1=U2P加热=(220V)21000W=48.4Ω；
当开关S1闭合、S2断开时，R1、R2串联，电路中的总电阻最大，根据P=U2R可知，电路中的总功率最小，养生壶处于保温挡；
由P=U2R可知，R1、R2的串联总电阻：R=U2P保温=(220V)2110W=440Ω，
根据串联电路的电阻特点可知，R2的阻值：R2=R-R1=440Ω-48.4Ω=391.6Ω；
(3)水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×0.6kg×50℃=1.26×105J，
养生壶消耗的电能：W=P加热t=1000W×3×60s=1.8×105J，
此次养生壶的加热效率：η=Q吸W×100%=1.26×105J1.8×105J×100%=70%。
答：(1)保温挡工作时的电流为0.5A；
(2)R2的阻值为391.6Ω；
(3)此次养生壶的加热效率为70%。
【解析】(1)根据P=UI求出保温挡工作时的电流；
(2)由图乙可知，当开关S1、S2都闭合时，只有R1工作，当开关S1闭合、S2断开时，R1、R2串联；根据串联电路的特点和P=U2R可知加热挡和保温挡的电路连接；根据加热挡功率和P=U2R求出R1的阻值，根据保温挡和P=U2R求出R1、R2的串联总电阻，根据串联电路的电阻特点求出R2的阻值；
(3)利用Q吸=cmΔt求出水吸收的热量；利用W=Pt求出养生壶消耗的电能，利用效率公式求出此次养生壶的加热效率。
本题是一道电热综合题，主要考查串联电路的特点、电功和电功率公式、吸热公式以及效率公式的应用，能正确分析不同状态下的电路连接是解题的关键。
2023年山东省济南市章丘区中考物理一模试卷
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共10小题，共20.0分）
1. 为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的单位，图中的四位物理学家，迄今为止名字未被用作物理量单位的是( )
A. 牛顿 B. 爱因斯坦
C. 帕斯卡 D. 欧姆
2. 21世纪是信息时代，关于信息的传递，下列说法不正确的是( )
A. 图甲：海面上的船只间常用“旗语”联系，明显直观，可克服了声音传递距离短的缺点
B. 图乙：微波除了可以用来进行信息传递，还可以用来加热食物
C. 图丙：电磁波的频率越高，在空气中传播的速度越大
D. 图丁：空间站的信息传递到地球上的速度为3×108m/s
3. 2023年春节期间的朋友圈被绣源河畔的“烟花秀”刷屏，如图所示，夜空犹如被明月照亮一样。下列说法正确的是( )
A. 湖中看到烟花的倒影是光的反射形成的
B. 人在亮光下的人影是光的折射形成的
C. 礼炮声震耳欲聋是指音调高
D. 人们听到“劈里啪啦”的声音就知有人在放鞭炮，说明声音能传递能量
4. 近段时间由于天气逐渐转暖，致病的细菌、病毒等随之生长繁殖，因而流行性感冒、麻疹、流行性脑膜炎、猩红、肺炎等传染病频繁发生，学校组织专业人员进行消毒杀菌。如图所示，工作人员正在教室喷洒消毒液，桶内的消毒液压出形成“白雾”。下列说法正确的是( )
A. 喷洒过程中，喷出的“白雾”说明液体和气体之间可发生扩散现象
B. 喷洒过程中，看到的“白雾”是由于消毒液放出热量形成的
C. 喷洒区域附近能闻到消毒液的刺激性气味，说明分子在不停地做无规则运动
D. 消毒液喷洒出来后过一会就消失了，这是一种升华现象
5. 九年级物理《知识图谱》放在水平桌面上，下列各对力中属于相互作用力的是( )
A. 桌子所受的重力和地面对桌子的支持力 B. 书所受的重力和书对桌面的压力
C. 书对桌面的压力和桌面对书的支持力 D. 书的重力和桌面对书的支持力
6. 早在2020年6月，我国就已完成了北斗全球卫星导航系统全部卫星的发射，全面建成了北斗系统。截止2023年1月，北斗导航系统已连接我国社会发展的各个方面，并进入全面的商用阶段。从北斗一号工程立项开始，几代北斗人接续奋斗、数十万建设者聚力托举，在强国复兴的伟大征程中，一次又一次刷新“中国速度”、展现“中国精度”、彰显“中国气度”，创造出无愧于党、无愧于人民、无愧于时代的辉煌业绩。如图所示，下列说法正确的是( )
A. 火箭加速上升的过程中火箭的机械能守恒
B. 如果北斗卫星所受的力全部消失，将会一直绕地球做匀速圆周运动
C. 北斗卫星导航系统传递信息利用的是电磁波
D. 北斗卫星绕地球运行时受到平衡力的作用
7. 把两种不同的金属片分别插入两个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。下列说法正确的是Y( )
A. 金属片B是“土豆电池”的正极
B. “土豆电池”将电能转化为化学能
C. 把发光二极管引脚对调连接，二极管仍然发光
D. “电池”外部，电流从A金属片流出经过二极管回到B金属片
8. 某同学在清洗水果时，发现苹果、橙子和西瓜等水果都能漂浮在水面上，该同学根据水果漂浮在水面上的不同情况，作出了下列判断，其中正确的是( )
A. 露出水面部分体积最大的水果，所受的浮力最大
B. 浸没水中部分体积最大的水果，所受的浮力最大
C. 露出水面部分体积占水果总体积最大的水果，所受的浮力最大
D. 浸没水中部分体积占水果总体积最大的水果，所受的浮力最大
9. 同学们梳理了与压强知识相关的实验，如图所示，其中分析正确的是( )
A. 甲图，高铁站台边，人须在安全线左侧区域候车
B. 乙图，当金属盒在水中深度增大时，U形管两边液面高度差不变
C. 丙图，装有水的瓶子竖放在海绵上，瓶中水越少，海绵凹陷越明显
D. 丁图，向外拉活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点升高
10. 电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，根据这种现象以下提出的最合理的科学探究问题是( )
A. 电流流过导体时产生的热量与哪些因素有关？
B. 电流流过导体时产生的热量与导体中电流的大小有什么关系？
C. 电流流过导体时产生的热量与通电时间有什么关系？
D. 电流流过导体时产生的热量与导体的电阻有什么关系？
二、多选题（本大题共5小题，共20.0分）
11. 下列数据中，接近实际情况的是( )
A. 一支普通牙刷的长度大约是20cm
B. 成年人站立时对地面的压强约为1.5×104Pa
C. 一个初中生的质量大约是50kg
D. 家用LED节能台灯正常工作时，电流大约是0.2A
12. 关于各图所示的实验现象及说明的问题，下列说法正确的是( )
A. 图甲：滚摆上下运动过程中达到的最高点越来越低，说明这一过程中机械能守恒
B. 图乙：微微加热时，锥形瓶中呈现淡淡的紫色，说明固态碘受热升华
C. 图丙：发声时用手触摸声带可感觉声带在振动，说明声音是由物体振动产生的
D. 图丁：玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
13. “赏中华诗词、寻文化基因、品生活之美”。关于诗句中涉及到的物理知识，下列说法正确的是( )
A. “水晶帘动微风起，满架蔷薇一院香”中“水晶帘动”说明力可以改变物体的运动状态
B. “悬崖勒马收缰晚”中的“收缰晚”是因为正在奔跑的马由于惯性很难立即停下来
C. “晨兴理荒秽，带月荷锄归”中的“荷锄归”人扛着锄头水平路面上前进时人对锄头做功
D. “水皆缥碧，千丈见底，游鱼细石，直视无碍”，看到水中游鱼细石是光的折射
14. 我国自主研制舰载机在辽宁号航母上起、降的情形如图所示，下列说法正确的是( )
A. 舰载机降落在航母甲板后是做匀速直线运动
B. 航母甲板上官兵佩戴耳罩是在声音的接收处减弱噪声
C. 舰载机的机翼上凸下平，利用流体流速越大的位置压强越小来获得升力
D. 数十架舰载机从航母上飞离后，航母的排水量减小，所受浮力减小
15. 关于图所示的四个实验示意图，下列说法中正确的是( )
A. 图甲：两根丝绸摩擦过的玻璃棒相互远离，说明同种电荷相互排斥
B. 图乙：闭合开关，小磁针发生偏转，说明通电导线的周围存在磁场
C. 图丙：闭合开关，导体ab在磁场中运动，可以说明发电机的工作原理
D. 图丁：闭合开关，只要导体ab在磁场中运动，导体中就有电流产生
第II卷（非选择题）
三、填空题（本大题共4小题，共16.0分）
16. 济南护城河从趵突泉到大明湖的航道有一定的落差，游船需要通过一次船闸，如图，游船经过船闸时平稳顺畅，游客可以在船内聊天观景，这是利用了______ 的原理。夏日雨水充足时百脉泉公园内的梅花泉边出现“清泉石上流”的景象，吸引着众多市民前来。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的______ 。
17. 甲图盘山公路修得弯弯曲曲，其主要目的是______(选填“省力”或“省距离”)，乙图是用螺丝刀将螺纹钉旋进木板的情景，手柄______(选填“粗”或“细”)一些的螺丝刀用起来更省力。
18. 贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由
太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由______ 材料制成(选填“导体”、“半导体”或“绝缘体”)，通过电流能够发光，可以把电能直接转化成______ 能。
19. 大雷和同学去电影院观看《长津湖》，深深地感受到了今天的幸福生活来之不易，下决心一定要为建设繁荣昌盛的祖国而刻苦学习；在影院里，白色银幕比较粗糙，其作用是利用光的______ (选填“镜面”或“漫’)反射；影片中志愿军战士吃的熟土豆在-40℃的严寒中结冰变得和石头一样硬，这里熟土豆结冰发生了______ (填物态变化名称)现象。
四、作图题（本大题共2小题，共6.0分）
20. 画出图中悬停在空中的无人机受力的示意图。
21. 家用电吹风由电动机和电热丝等组成。有两个开关共同控制冷风档和暖风档两个挡位，请画出电吹风相应的电路图。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。
五、实验探究题（本大题共3小题，共20.0分）
22. 如图，摆线长L相同，小球A、B的质量mA
(1)图甲、乙中，同时由静止释放A、B两球，观察到它们并排摆动且始终相对静止，同时到达竖直位置。这表明两小球在摆动过程中的任一时刻的速度大小与小球的______ 无关。
(2)小明设计用如图所示装置探究“物体的动能大小与哪些因素有关”。小球按图所示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止。本实验中通过______ 反映小球撞击木块C前的动能大小；如图乙、丙所示实验中，可得出初步结论：______ 。
23. 在“探究凸透镜成像规律”的实验中。
(1)一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透镜的焦距为______cm。
(2)调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、______(选填“放大”、“缩小”或“等大”)的实像。
(3)保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光屏上的像再次清晰，可将光屏向______(选填“左”或“右”)移动。
24. 在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示，电源电压为6V保持不变。
(1)该同学连接的电路如图乙所示，他接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)该实验中滑动变阻器的作用除了保护电路外，还有______ 。
(3)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是______ 。
A.电流表坏了
B.滑动变阻器短路
C.电阻发生断路
D.电阻短路
(4)排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，实验数据记录如下表。其中第3次实验电流表示数如图丙所示，其读数为______ A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.15
0.12
六、计算题（本大题共3小题，共18.0分）
25. 济潍高速章丘段34.127公里，设特大桥2座，大桥6座，中小桥3座；设置龙埠枢纽、潘王路互通、文祖北互通、章丘东互通等互通立交4处，到收费站的主干路设计时速80km/h。小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要多长时间？
26. 2022年北京冬奥会示范运营1000多辆氢燃料电池车(如图所示)，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设我国产氢燃料电池车总质量为4×103kg，轮胎与地面总的接触面积为0.4m2。在某次测试中该车匀速行驶时受到的阻力是1000N，匀速行驶了28km的路程，求该测试过程中氢燃料电池车：(已知g取10N/kg)
(1)牵引力做的功；
(2)氢燃料电池车静止在水平地面上时对地面的压强是多少？
27. 图甲是某品牌家庭用电热养生壶，图乙是其简化电路图。电热养生壶有加热、保温两挡，R1、R2均为发热电阻，根据铭牌信息可知：额定电压为220V，加热挡功率为1000W，保温挡功率为110W。用该养生壶加热3min，将0.6kg的水温度升高了50℃。[c水=4.2×103J/(kg⋅℃)]求：
(1)保温挡工作时的电流；
(2)R2的阻值；
(3)此次养生壶的加热效率。
答案和解析
1.【答案】B
【解析】解：牛顿是力的单位；帕斯卡是压强的单位；欧姆是电阻的单位；
故选：B。
分析四个选项中哪个不是现有的物理单位即可。
此题考查同学们对于物理单位的了解，是一道基础题。
2.【答案】C
【解析】解：A、图甲：海上风浪大，噪声较大，海面上的船只之间常用“旗语”相互联系，使用“旗语”明显直观，克服了声音传递距离短的缺点，故A正确；
B、图乙：微波除了可以用来进行信息传递，还可以用来加热食物，故B正确；
C、图丙：电磁波在真空或空气中的传播速度不变是3×108m/s，故C错误；
D、图丁：空间站的信息传递到地球上的速度为3×108m/s，故D正确。
故选：C。
(1)人类特有的信息形式和传播方式概括起来大致分为三类：语言(包括各种声音)、符号(包括各种文字、标记等)、图象(包括各种文本图形、光电影视等)；
(2)电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播，电磁波能够传递信息，也能传递能量；
(3)电磁波在真空或空气中的传播速度不变是3×108m/s，由波速=波长×频率可知，在波速不变时，波长与频率成反比。
此题主要考查卫星通信、信息形式和传播方式以及电磁波的传播特点，都是基础知识。
3.【答案】A
【解析】解：A、湖中看到烟花的倒影是平面镜成像，是光的反射形成的，故A正确；
B、人在亮光下的人影是光的直线传播形成的，故B错误；
C、礼炮声震耳欲聋是指声音的响度大，故C错误；
D、人们听到“劈里啪啦”的声音就知有人在放鞭炮，说明声音能传递信息，故D错误。
故选：A。
(1)平面镜成像是光的反射形成的；
(2)光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、影子、日食和月食等；
(3)响度表示声音的大小，音调表示声音的高低；
(4)声音可以传递信息和能量。
本题考查声音的特征、声音的利用、光的直线传播、光的反射现象，是一道综合题。
4.【答案】C
【解析】解：AB、喷洒过程中，喷出的“白雾”，是由于喷雾器桶中的压力大(超过一个大气压)，消毒液被喷到桶外时，压力突然变小，使消毒液变成雾状，该现象不属于扩散，也不存在吸放热，故AB错误；
C、喷洒区域附近能闻到消毒液的刺激性气味，是消毒液分子扩散到空气中的结果，说明分子在不停地做无规则运动，故C正确；
D、消毒液喷洒出来后过一会就消失了，由液态变为气体，属于汽化现象，故D错误。
故选：C。
(1)扩散是指不同的物质相互接触时，彼此进入对方的现象；一切物体都可以发生扩散现象；扩散现象表明，物体的分子是在不停地做无规则运动的；
(2)物质由液态转变为气态的过程叫汽化。
本题主要考查学生对扩散现象的了解和掌握，是一道基础题，比较简单。
5.【答案】C
【解析】解：A、地面对桌子的支持力等于桌子与《知识图谱》的重力之和，所以桌子所受的重力和地面对桌子的支持力大小不相等，同时作用在同一物体上，不是一对相互作用力，故A错误；
B、书所受到的重力和书对桌面的压力方向相同，不是一对相互作用力，故B错误；
C、书对桌面的压力和桌面对书的支持力大小相等、方向相反、作用在同一直线上、作用在两个物体上，是一对相互作用力，故C正确；
D、书的重力和桌面对书的支持力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D错误。
故选：C。
二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
一对相互作用力的条件是：大小相等、方向相反、作用在同一直线上、作用在两个物体上。
本题主要考查了平衡力与相互作用力的辨别，了解它们各自的条件，可做出判断。
6.【答案】C
【解析】解：A、火箭加速上升的过程中，质量不变，速度增大，高度增大，所以动能和重力势能都增大，机械能增大，故A错误；
B、如果北斗卫星所受的力全部消失，根据牛顿第一定律可知，将做匀速直线运动，故B错误；
C、北斗卫星导航系统传递信息利用的是电磁波，故C正确；
D、北斗卫星绕轨道运行时，运动的方向和速度发生了变化，受到非平衡力的作用，故C错误。
故选：C。
(1)物体由于运动而具有的能叫动能，影响因素是质量与速度；物体由于被举高而具有的能叫重力势能，影响因素是质量与高度；动能和势能统称机械能；
(2)物体不受力时，会保持静止状态或匀速直线运动状态；
(3)电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播，电磁波能够传递信息，也能传递能量；
(4)物体受平衡力的作用处于平衡状态。
此题考查了机械能守恒条件、平衡状态的判断、力与运动的关系、电磁波的传播与应用，涉及知识点较多但难度不大，属基础题目。
7.【答案】D
【解析】解：A、闭合开关S，发光二极管发光，电流表有示数，说明电流表正负接线柱的连接是正确的(即电流“正进负出”)；则由图可知，金属片A为电源的正极，金属片B为电源的负极，故A错误；
B.“土豆电池”为电路提供电能，相当于电路中的电源，将化学能转化为电能，故B错误；
C.二极管具有单向导电性，若发光二极管“正”“负”极接反，电路中无电流，二极管不能发光，故C错误；
D.由电流方向的规定可知，在“电池”外部，电流从A金属片流出经过二极管回到B金属片，故D正确。
故选：D。
(1)电流表需要串联接入电路中，电流从电流表的正接线柱流入，从负接线柱流出；
(2)电源的作用是为电路提供电能。
(3)发光二极管是由半导体材料制成，具有单向导电性；
(4)在电源外部，电流从电源正极经过用电器回到电源负极。
本题主要考查电流表的使用、二极管的单向导电性等，能根据电流表的接法判断电源的正负极是本题的难点。
8.【答案】B
【解析】解：浸在液体的物体所受的浮力，大小等于它排开液体受到的重力，因为苹果、橙子和西瓜等水果都能漂浮在水面上，故由F浮=G排=ρ水gV排可知，浸没水中部分体积最大的水果，所受的浮力最大。
故选：B。
根据阿基米德原理的内容：浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力即可解答此题。
本题是对阿基米德原理的一个直接考查。难度不大，但是要深刻理解阿基米德原理才可做出正确选择。
9.【答案】A
【解析】解：A、当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以人必须站在黄色线以外(即安全线左侧)的区域候车，故A正确；
B、液体压强和深度有关，同种液体中，深度越深，压强越大，所以U形管两边液面高度差越大，故B错误；
C、瓶内水越少，压力越大，在受力面积一定时，压强越小，即海绵凹陷程度越不明显，故C错误；
D、沸点和气压有关，向外拉活塞，试管内气压减小，沸点降低，故D错误。
故选：A。
(1)流体压强与流速的关系：流体流速越大的地方压强越小，流速越小的地方压强越大；
(2)液体压强和深度有关，同种液体中，深度越深，压强越大，所以U形管两边液面高度差越大；
(3)受力面积一定时，压强随着压力的增大而增大，瓶内水越少，压力越小，压强越小；
(4)沸点和气压有关，气压减小，沸点降低。
本题考查了沸点和气压的关系、影响固体压强和液体压强的因素以及流体压强与流速的关系，属于基础题。
10.【答案】D
【解析】解：根据Q=I2Rt可知，电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，所以电炉丝放出的热量多，探究的问题是：电流流过导体时产生的热量与导体电阻大小的关系。
故选：D。
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比。电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断。
本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的。
11.【答案】ABC
【解析】解：A、一支普通牙刷的长度大约是20cm，故A符合实际；
B、成年人站立时，对地面的压力约为F=G=mg=60kg×10N/kg=600N，
站立时与地面的接触面积为S=400cm2=0.04m2，对地面的压强约为p=FS=600N0.04m2=1.5×104Pa，故B符合合实际；
C、一个初中生的质量大约是50kg，故C符合实际；
D、家用LED节能台灯的功率约为20W，正常工作时通过的电流为I=PU=40W220V≈0.1A，故D不符合实际。
。
故选：ABC。
不同物理量的估测，有的需要生活经验，有的需要换算单位，有的需要简单计算，最后判断哪个选项符合实际。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
12.【答案】BCD
【解析】解：A.滚摆上下往复运动过程中，要克服阻力做功，部分机械能转化为内能，机械能减少，机械能不守恒，故A错误；
B.物质由固态直接变为气态的过程叫做升华，微微加热时，锥形瓶中呈现淡淡的紫色，说明固态碘受热升华，故B正确；
C.人是靠声带的振动说话的，发声时用手触摸声带可感觉声带在振动，说明声音是由物体的振动产生的，故C正确；
D、如图所示是通电螺线管周围的玻璃板上的铁屑分布状态，说明通电螺线管周围玻璃板平面内存在磁场，故D正确。
故选：BCD。
(1)物体在运动过程中，和空气之间存在摩擦，克服摩擦做功，机械能转化为内能；
(2)物质由固态直接变为气态的过程叫做升华；
(3)声音是由物体的振动产生的，振动停止，发声也停止；
(4)螺线管周围存在磁场，磁性两端强，中间弱，与条形磁体的磁场相类似。
本题考查了机械能的转化、升华、声音的产生和通电螺线管的磁场等实验现象，抓住实验现象的本质，分析产生现象的原因是解题的关键。
13.【答案】ABD
【解析】解：A、“水晶帘动”是因为有风吹动改变了帘的运动状态，说明力可以改变物体的运动状态，故A正确；
B、“收缰晚”中是由于马具有惯性还要保持原来的运动状态向前运动，所以到达悬崖后不能立即停下来，故B正确；
C、“荷锄归”人扛着锄头水平前进时人对锄头施加的力竖直向上，锄头在力的方向上没有移动距离，人对锄头没有做功，故C错误；
D、在岸上看到水中的游鱼细石，是由于光的折射，故D正确。
故选：ABD。
(1)力的作用效果：改变物体的形状、改变物体的运动状态；
(2)物体保持原来运动状态不变的性质叫惯性，一切物体都具有惯性；
(3)做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离；二者缺一不可；
(4)我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的。
本题考查了力的作用效果、惯性、力是否做功的判断、光的折射的理解，难度不大。
14.【答案】BC
【解析】解：
A.舰载机降落在航母甲板后，其速度是不断减小的，做的是变速直线运动，故A错误；
B.航母甲板上官兵佩戴耳罩是在声音的接收处减弱噪声，故B正确；
C.机翼的形状上凸下平，飞机起飞或滑行时，机翼上方的空气流速大、压强较小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力，故C正确；
D.数十架舰载机从航母上飞离前后，航母始终处于漂浮状态，受到的浮力和自身的重力相等，舰载机起飞后，航母受到的总重力减小，浮力减小，排水开水的质量减小；而航母的排水量是指航母满载时排开水的质量，与战机是否飞离无关，故D错误。
故选：BC。
(1)速度大小和方向不变的直线运动是匀速直线运动；
(2)防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；
(3)液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大的位置，压强越小；流体的流速越小的位置，压强越大；
(4)物体漂浮时受到的浮力和自身的重力相等；轮船的排水量是指轮船满载时排开水的质量。
该题是一道综合题，考查了机械运动、噪声的防止、流体压强与流速的关系以及物体的沉浮条件等知识，需要同学熟悉教材内容，学会灵活应用。
15.【答案】AB
【解析】解：
A、两根丝绸摩擦过的玻璃棒所带的电荷是相同的，靠近时相互远离，说明同种电荷相互排斥，故A正确；
B、闭合开关，直导线中有电流通过，小磁针发生偏转，说明通电导线的周围存在磁场，故B正确；
C、图中给导体ab通电后，导体ab受到受力运动，是电动机的工作原理，故C错误；
D、只有闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，故D错误。
故选：AB。
(1)同种电荷相互排斥；
(2)通电导线的周围存在磁场；
(3)(4)闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流的现象叫做电磁感应现象；通电导体在磁场中受力运动。
本题考查了电流的磁效应、电磁感应现象、电动机的工作原理、电荷间的相互作用规律，属于基础题。
16.【答案】连通器 比热容
【解析】解：船闸的上游阀门打开时，上游和闸室构成连通器；下游阀门打开时，下游和闸室构成连通器，船只才能通航，所以船闸利用了连通器的原理；
因为水的比热容较大，石板的比热容小，这样在同样的日照条件下，吸收相同的热量，水的温度变化小，石板的温度变化大，所以水凉，石板烫。
故答案为：连通器；比热容。
(1)连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的；
(2)相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
本题考查了连通器和比热容的有关知识，是一道基础题。
17.【答案】省力 粗
【解析】解：(1)盘山公路相当于斜面，汽车沿着盘山公路驶上高耸入云的山峰时，费了距离省了力；
(2)螺丝刀的手柄是轮轴，其实质是省力杠杆，轴半径是阻力臂，轮半径是动力臂，轴半径一定时，轮半径越大越省力，即手柄粗一些的螺丝刀用起来更省力。
故答案为：省力；粗。
(1)盘山公路相当于斜面，属于简单机械；
(2)螺丝刀的手柄相当于轮轴，其实质是省力杠杆，轴半径是阻力臂，轮半径是动力臂。
本题考查了斜面和轮轴的知识，要求学生知道它们的实质和省力情况。
18.【答案】半导体 光
【解析】解：(1)二极管的制作材料为半导体；
(2)LED是一种发光二极管，通过电流时不用经过加热灯丝、直接能够发光，即把电能直接转化成光能。
故答案为：半导体；光。
(1)二极管的制作材料为半导体；
(2)LED发光的时候将电能转化为光能。
本题考查了半导体材料的应用与能量的转化，半导体在电子元器件方面有着大量应用。
19.【答案】漫 凝固
【解析】解：要使放映厅中各处的观众都能看到画面，必须使光在银幕上发生漫反射，所以电影院放映厅里的银幕常用粗糙的白布做成。
土豆严寒中结冰变得和石头一样硬，熟土豆结冰发生了凝固现象。
故答案为：漫；凝固。
(1)反射分为镜面反射和漫反射两种。镜面反射光线是平行的，向着同一个方向，漫反射的反射光线向各个方向；
(2)物质由液态变为固态的过程叫熔化。
解答此题的关键是明确光滑的表面会发生镜面反射，粗糙的表面会发生漫反射。此题与实际生活联系密切，是一道好题。
20.【答案】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：
【解析】首先对无人机进行受力分析，然后按照力的示意图的画法画出各个力；
画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。
21.【答案】解：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热丝也有相应的开关控制；如图所示：
【解析】由题目要求可得应有总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以控制发热电阻丝的通断。
本题考查根据要求设计串并联电路，明确串联和并联电路特点是解题的关键。
22.【答案】质量 木块在水平面上移动的距离 质量相同时，物体的速度越大，动能越大
【解析】解：(1)由静止同时释放A、B两球，观察到它们始终并排摆动且同时到达竖直位置，这表明两小球在摆动过程中的任一时刻的速度大小均相同，说明速度大小与小球的质量无关；
(2)本实验通过小球撞击木块，根据木块C在水平面上移动的距离判断小球动能大小，采用的方法是转换法；
乙、丙两图小球的质量相同，悬线与竖直方向的夹角α<β，所以丙图小球的速度更大，图丙中木块C滑行得更远，说明质量相同时，物体的速度越大，动能越大。
故答案为：(1)质量；(2)木块在水平面上移动的距离；质量相同时，物体的速度越大，动能越大。
(1)小球A、B的质量mA
比较乙、丙两图速度的大小，根据小球被撞得距离比较出动能的大小，从而得出结论。
此题是探究“物体的动能大小与哪些因素有关”的实验，实验装置与以往的课本装置不同，采用悬挂的小球做实验，实验更容易操作，同时考查了学生根据实验现象得出结论的能力。
23.【答案】12.5 缩小 右
【解析】解：(1)由图甲知，焦点到凸透镜的距离为42.5cm-30.0cm=12.5cm，所以凸透镜的焦距为12.5cm；
(2)由图可知，此时的物距为u=50cm-10cm=40cm>2f时，由凸透镜成像规律可知，成倒立缩小的实像；
(3)近视眼镜为凹透镜，凹透镜对光线有发散作用，为了再次在光屏上得到清晰的像，蜡烛和透镜的位置不变，可将光屏远离透镜。
故答案为：(1)12.5；(2)缩小；(3)右。
(1)平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以确定其焦距是多少；
(2)凸透镜成像的规律及其应用之一：当u>2f时，成倒立缩小的实像；
(3)近视眼镜为凹透镜，凹透镜对光线有发散作用。
此题是探究凸透镜成像的规律，主要考查了焦距的定义、成像规律的应用，都是基础知识，要掌握。
24.【答案】控制电阻两端的电压不变的作用 C 0.2
【解析】解：(1)该同学连接的电路如图乙所示，电压表与电阻并联后与导线并联，电压表与电阻短路，电阻与变阻器串联，电压表与电阻并联，改正后如下所示：
(2)探究“电流与电阻的关系”时，要控制电阻的电压不变，该实验中滑动变阻器的作用除了保护电路外，还有控制电阻两端的电压不变的作用；
(3)A.若电流表坏了，整个电路断路，两表都没有示数，故A不符合题意；
B.滑动变阻器短路，电路为通路，电流表有示数，故B不符合题意；
C.若电阻发生断路，电流表没有示数，电压表与电源连通测电源电压，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故C符合题意；
D.若电阻短路，电压表示数为0，故D不符合题意。
故选：C；
(4)第3次实验电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，其读数为0.2A。
故答案为：(1)见解析中(2)控制电阻两端的电压不变的作用；(3)C；(4)0.2。
(1)分析图乙电路的连接，找出错误之处，本实验电压表应与电阻短路，电阻与变阻器串联，据此改正；
(2)探究“电流与电阻的关系”时，要控制电阻的电压不变；
(3)分析每个选项，找出符合题意的选项；
(4)根据电流表选用小量程确定分度值读数。
本题探究“电压一定时，电流跟电阻的关系”的实验，考查注意事项、电路的连接、操作过程及对器材的要求。
25.【答案】解：由v=st可知，小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要的时间：t=sv=20km80km/h=0.25h。
答：小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要0.25h。
【解析】根据v=st的变形公式t=sv可求出小明在不违反交通规定的情况下，在此连接线上驾车行驶20km至少需要的时间。
本题考查速度公式的应用，是一道基础题。
26.【答案】解：(1)因为氢燃料电池车匀速行驶时的牵引力和受到的阻力是一对平衡力，
所以氢燃料电池车匀速行驶时的牵引力：F=f=1000N，
牵引力做的功：W=Fs=1000N×28×103m=2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压力：F=G=mg=4×103kg×10N/kg=4×104N；
车静止在水平地面上时对地面的压强：p=FS=4×104N0.4m2=1×105Pa。
答：(1)牵引力做的功是2.8×107J；
(2)氢燃料电池车静止在水平地面上时对地面的压强是1×105Pa。
【解析】(1)根据二力平衡条件求出氢燃料电池车的牵引力，根据W=Fs求出牵引力做的功；
(2)利用F=G=mg计算出空载的氢燃料公交车静止在水平地面上时对地面的压力；利用p=FS得到氢燃料电池车静止在水平地面上时对地面的压强。
本题考查功和压强的公式的应用，熟练运用公式即可正确解题。
27.【答案】解：(1)由P=UI可知，保温挡工作时的电流：I=P保温U=110W220V=0.5A；
(2)由图乙可知，当开关S1、S2都闭合时，只有R1工作，当开关S1闭合、S2断开时，R1、R2串联；
根据串联电路的电阻特点可知，当开关S1、S2都闭合时，只有R1工作，电路中的总电阻最小，根据P=U2R可知，电路中的总功率最大，养生壶处于加热挡；
由P=U2R可知，R1的阻值：R1=U2P加热=(220V)21000W=48.4Ω；
当开关S1闭合、S2断开时，R1、R2串联，电路中的总电阻最大，根据P=U2R可知，电路中的总功率最小，养生壶处于保温挡；
由P=U2R可知，R1、R2的串联总电阻：R=U2P保温=(220V)2110W=440Ω，
根据串联电路的电阻特点可知，R2的阻值：R2=R-R1=440Ω-48.4Ω=391.6Ω；
(3)水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×0.6kg×50℃=1.26×105J，
养生壶消耗的电能：W=P加热t=1000W×3×60s=1.8×105J，
此次养生壶的加热效率：η=Q吸W×100%=1.26×105J1.8×105J×100%=70%。
答：(1)保温挡工作时的电流为0.5A；
(2)R2的阻值为391.6Ω；
(3)此次养生壶的加热效率为70%。
【解析】(1)根据P=UI求出保温挡工作时的电流；
(2)由图乙可知，当开关S1、S2都闭合时，只有R1工作，当开关S1闭合、S2断开时，R1、R2串联；根据串联电路的特点和P=U2R可知加热挡和保温挡的电路连接；根据加热挡功率和P=U2R求出R1的阻值，根据保温挡和P=U2R求出R1、R2的串联总电阻，根据串联电路的电阻特点求出R2的阻值；
(3)利用Q吸=cmΔt求出水吸收的热量；利用W=Pt求出养生壶消耗的电能，利用效率公式求出此次养生壶的加热效率。
本题是一道电热综合题，主要考查串联电路的特点、电功和电功率公式、吸热公式以及效率公式的应用，能正确分析不同状态下的电路连接是解题的关键。
相关试卷
2023年山东省济南市章丘区中考物理二模试题（含答案）： 这是一份2023年山东省济南市章丘区中考物理二模试题（含答案），共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年山东省济南市章丘区中考物理二模试卷： 这是一份2023年山东省济南市章丘区中考物理二模试卷，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022年山东省济南市章丘区中考二模物理试题： 这是一份2022年山东省济南市章丘区中考二模物理试题，共8页。
