初中物理教科版九年级上册2 电路复习练习题

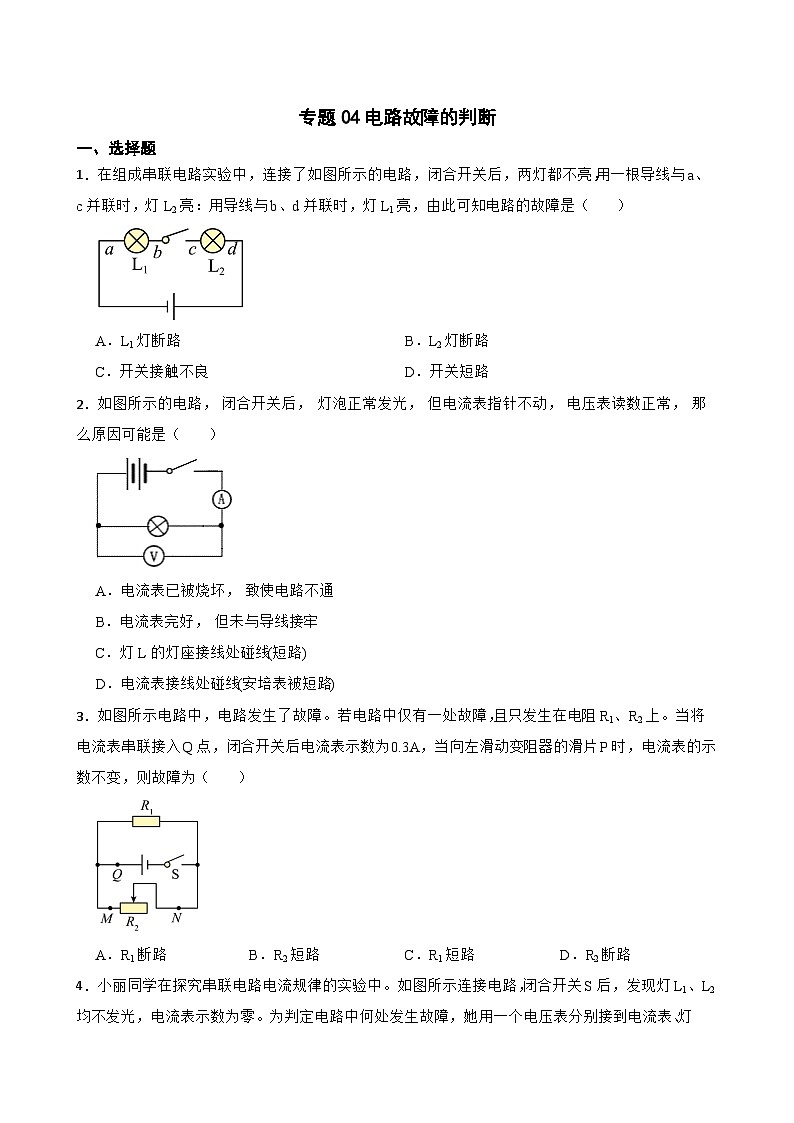

专题04电路故障的判断

一、选择题

1．在组成串联电路实验中，连接了如图所示的电路，闭合开关后，两灯都不亮，用一根导线与a、c并联时，灯L2亮：用导线与b、d并联时，灯L1亮，由此可知电路的故障是（　　）

A．L1灯断路 B．L2灯断路

C．开关接触不良 D．开关短路

2．如图所示的电路， 闭合开关后， 灯泡正常发光， 但电流表指针不动， 电压表读数正常， 那么原因可能是（　　）

A．电流表已被烧坏， 致使电路不通

B．电流表完好， 但未与导线接牢

C．灯L的灯座接线处碰线(短路)

D．电流表接线处碰线(安培表被短路)

3．如图所示电路中，电路发生了故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。当将电流表串联接入Q点，闭合开关后电流表示数为0.3A，当向左滑动变阻器的滑片P时，电流表的示数不变，则故障为（　　）

A．R1断路 B．R2短路 C．R1短路 D．R2断路

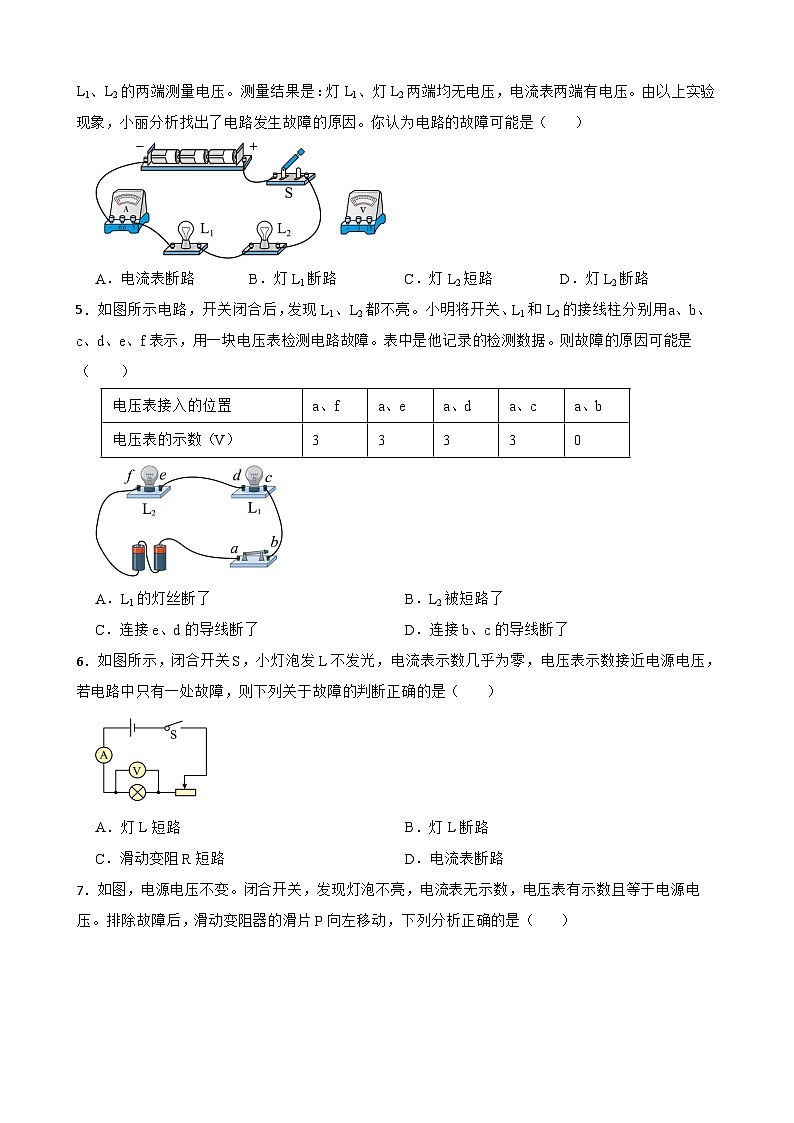

4．小丽同学在探究串联电路电流规律的实验中。如图所示连接电路，闭合开关S后，发现灯L1、L2均不发光，电流表示数为零。为判定电路中何处发生故障，她用一个电压表分别接到电流表、灯L1、L2的两端测量电压。测量结果是：灯L1、灯L2两端均无电压，电流表两端有电压。由以上实验现象，小丽分析找出了电路发生故障的原因。你认为电路的故障可能是（　　）

A．电流表断路 B．灯L1断路 C．灯L2短路 D．灯L2断路

5．如图所示电路，开关闭合后，发现L1、L2都不亮。小明将开关、L1和L2的接线柱分别用a、b、c、d、e、f表示，用一块电压表检测电路故障。表中是他记录的检测数据。则故障的原因可能是（　　）

A．L1的灯丝断了 B．L2被短路了

C．连接e、d的导线断了 D．连接b、c的导线断了

6．如图所示，闭合开关S，小灯泡发L不发光，电流表示数几乎为零，电压表示数接近电源电压，若电路中只有一处故障，则下列关于故障的判断正确的是（　　）

A．灯L短路 B．灯L断路

C．滑动变阻R短路 D．电流表断路

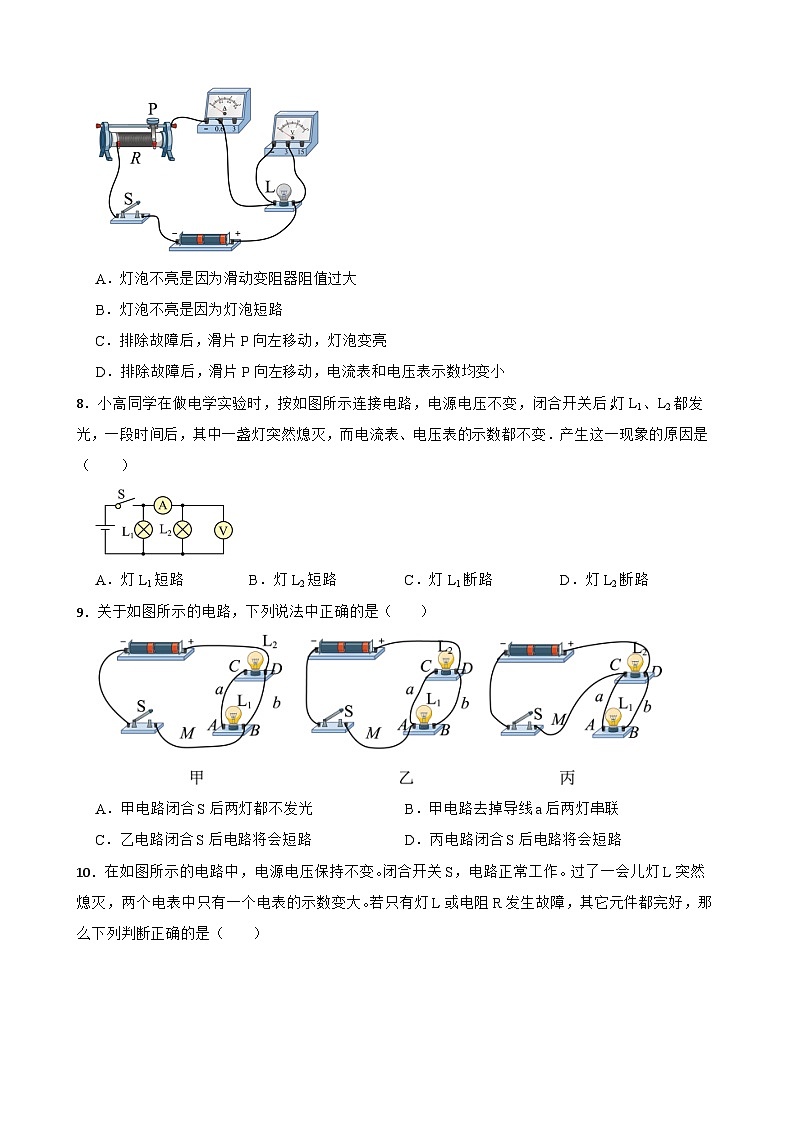

7．如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（　　）

A．灯泡不亮是因为滑动变阻器阻值过大

B．灯泡不亮是因为灯泡短路

C．排除故障后，滑片P向左移动，灯泡变亮

D．排除故障后，滑片P向左移动，电流表和电压表示数均变小

8．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

9．关于如图所示的电路，下列说法中正确的是（　　）

A．甲电路闭合S后两灯都不发光 B．甲电路去掉导线a后两灯串联

C．乙电路闭合S后电路将会短路 D．丙电路闭合S后电路将会短路

10．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（　　）

A．可能是电阻R断路 B．可能是灯L断路

C．可能是电阻R短路 D．可能是灯L短路

11．如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）

A．L1短路 B．L1断路 C．L2短路 D．L2断路

12．如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路

13．如图所示是某家庭电路，闭合开关 S1、S2，L1灯发光，L2 灯不发光。用试电笔分别接触 c、d 两点，氖管都发光。若电路中只有一处故障，则（　　）

A．L2短路 B．L2断路 C．ad 间断路 D．bc 间断路

14．在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）

A．插座发生短路 B．灯泡发生短路

C．de间断路 D．ef间断路

15．如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把试电笔分别插入插座的左、右插孔，氖管均能发光。若电路仅有一处故障，则（　　）

A．电热壶所在电路的B、D两点间断路

B．插座的接地线断路

C．插座左、右插孔短路

D．电路的C、D两点间导线断路

二、填空题

16．如图所示，闭合开关用试电笔对电路中的a、b、c、d进行测试，乙、丙两图中试电笔使用正确的是　     　图，如果测试结果只有b点不发光，可能发生的故障是　     　断路。

17．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是　     　；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与　     　相连，以防止触电事故的发生。

18．小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的　     　（填字母）段发生　     　（填“断路”或“短路”）故障。

19．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，若L0不亮，说明该支路　     　；L0正常发光，说明该支路　     　。（以上两空均选填：“短路”、“断路”或“正常”）

20．在如图所示的电路中，闭合开关后将出现　     　（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线　     　；要使电路中两灯并联，只要将导线d接到　     　点。

21．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数都变小，则电路中出现的故障　     　。

22．如图所示，用两盏相同的小灯泡连接串联电路，创新组同学闭合开关后，发现甲灯亮，乙灯不亮，则故障原因是　         　；拼搏组闭合开关后，发现两灯均不亮，用一根导线，连接C、D点，两灯不亮；连接A、B点，乙灯发光，则电路中的故障是　         　。

23．如图所示电路，闭合开关发现两灯泡均不亮．于是小文用一根导线检查故障．

①闭合开关，将导线连接在a、b之间，发现两灯不亮；

②闭合开关，将导线连在b、c间，两灯仍不亮；

③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．

根据以上操作分析：

电路故障出现在　     　；故障是　     　．

24．小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是　     　断路；小明找出并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在　     　。（均选填电路图中的元件符号）

25．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。

① 应选择如下方案　     　；

A．将一个电流表串联在 Q 点

B．将一个电压表并联在 Q、M 点之间

C．将一个电压表并联在 M、N 两点之间

② 请写出选择方案后，闭合开关 S 后的操作、电表的示数变化情况及其对应的故障：　     　。

26．如图所示电路，电源电压为4.5V，开关S闭合后，两灯均发光，电压表示数为2.5V，电流表示数为0.2A，则 的电阻为　     　Ω。一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是　     　（选填“ 短路”“ 断路”或“ 断路”）。

27．在图所示的电路中，电源电压为U0保持不变，闭合开关后，电压表示数为U0。若电路中只有一处故障且只发生在小灯L或电阻R处。

①电路中出现的故障可能是：　                     　；

②为了确定故障，现用一个完好的电阻R0替换电阻R。请根据以上信息，写出小灯发光情况、替换前后电压表示数的变化情况及相对应的故障。　                                                                                                                      　

28．在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零．向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变．已知电阻R1、滑动变阻器R2中仅有一个出现了故障．请写出两个电压表的示数及对应的故障　                                                                　．

29．如图电路中，电源电压为U0保持不变，电阻R1＝R2。开关S闭合时，电流表A1的示数为I1。开关S断开后，电压表示数　     　、电流表A1示数　     　，电流表A2示数　     　（选填“变大”、“变小”、“不变”）；若开关S断开时，由于电阻R1、R2中一个出现了故障，使三个电表的示数都变为零，试分析判断出现的故障是　     　。

30．如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 　     　；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 　     　；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 　     　表（选填“电流”、“电压”或“电流和电压”）。

三、作图题

31．在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器的电路。

32．小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误，现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。

33．如图小梦为测量小灯泡的功率所连的电路.请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正，然后在右框中画出正确的电路图.

答案与解析

一、选择题

1．在组成串联电路实验中，连接了如图所示的电路，闭合开关后，两灯都不亮，用一根导线与a、c并联时，灯L2亮：用导线与b、d并联时，灯L1亮，由此可知电路的故障是（　　）

A．L1灯断路 B．L2灯断路

C．开关接触不良 D．开关短路

【答案】C

【解析】闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用一根导线与a、c并联时，灯L2亮，说明这时电路已形成通路，即L2应是正常的；用导线与b、d并联时，灯L1亮，这时电路已形成通路，说明灯L1正常；若开关短路，则不论是否闭合开关，两灯都发光，所以电路的故障可能是开关接触不良，ABD不符合题意，C符合题意。

故答案为：C。

2．如图所示的电路， 闭合开关后， 灯泡正常发光， 但电流表指针不动， 电压表读数正常， 那么原因可能是（　　）

A．电流表已被烧坏， 致使电路不通

B．电流表完好， 但未与导线接牢

C．灯L的灯座接线处碰线(短路)

D．电流表接线处碰线(安培表被短路)

【答案】D

【解析】此电路就一个用电器，正常工作，说明用电器没有断路，也没有短路．又由于电流表指针不动，只能是电流表短路．

故答案为：D．

3．如图所示电路中，电路发生了故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。当将电流表串联接入Q点，闭合开关后电流表示数为0.3A，当向左滑动变阻器的滑片P时，电流表的示数不变，则故障为（　　）

A．R1断路 B．R2短路 C．R1短路 D．R2断路

【答案】D

【解析】由图可知，电阻R1、R2并联，Q点在干路上，当将电流表串联接入Q点，闭合开关后电流表有示数，且不是过大，说明电路中没有短路；当向左滑动变阻器的滑片P时，电流表的示数不变，说明滑动变阻器起不到调节作用，所以电路中的故障应该是R2断路；ABC不符合题意，D符合题意。

故答案为：D。

4．小丽同学在探究串联电路电流规律的实验中。如图所示连接电路，闭合开关S后，发现灯L1、L2均不发光，电流表示数为零。为判定电路中何处发生故障，她用一个电压表分别接到电流表、灯L1、L2的两端测量电压。测量结果是：灯L1、灯L2两端均无电压，电流表两端有电压。由以上实验现象，小丽分析找出了电路发生故障的原因。你认为电路的故障可能是（　　）

A．电流表断路 B．灯L1断路 C．灯L2短路 D．灯L2断路

【答案】A

【解析】从图上可知，两灯泡串联，闭合开关S后，发现灯L1、L2均不发光，电流表示数为零，说明某处发生了断路现象；灯L1、灯L2两端均无电压，说明两灯泡之外的电路的某处出现断路，发现电流表两端有电压，说明电流表断路；A符合题意，BCD不符合题意。

故答案为：A。

5．如图所示电路，开关闭合后，发现L1、L2都不亮。小明将开关、L1和L2的接线柱分别用a、b、c、d、e、f表示，用一块电压表检测电路故障。表中是他记录的检测数据。则故障的原因可能是（　　）

A．L1的灯丝断了 B．L2被短路了

C．连接e、d的导线断了 D．连接b、c的导线断了

【答案】D

【解析】由题可知，电压表一侧接在a，另一侧分别接在f、e、d、c时均有示数，则说明从c到电源负极、从a到电源正极均连接完好、无故障。当另一侧接在b时，电压表示数为0，则说明bc段发生了断路，即连接b、c的导线断了。ABC不符合题意，D符合题意。

故答案为：D。

6．如图所示，闭合开关S，小灯泡发L不发光，电流表示数几乎为零，电压表示数接近电源电压，若电路中只有一处故障，则下列关于故障的判断正确的是（　　）

A．灯L短路 B．灯L断路

C．滑动变阻R短路 D．电流表断路

【答案】B

【解析】小灯泡发L不发光，电流表示数几乎为零，说明断路，电压表示数接近电源电压，说明有电流经过电压表，说明电压表所在的电路是通的，那么只能是电压表测量的灯泡断路，B符合题意。

故答案为：B。

7．如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（　　）

A．灯泡不亮是因为滑动变阻器阻值过大

B．灯泡不亮是因为灯泡短路

C．排除故障后，滑片P向左移动，灯泡变亮

D．排除故障后，滑片P向左移动，电流表和电压表示数均变小

【答案】C

【解析】AB．由图可知，灯泡与变阻器串联，电压表测量小灯泡两端的电压，闭合开关，发现小灯泡不亮，电流表没有示数，说明电路是断路，电压表有示数，说明电压表并联的部分电路断路，即小灯泡断路，AB不符合题意；

CD．滑片P向左滑动时，滑动变阻器接入电路的阻值变小，电路中总电阻变小，电源电压不变，根据 可知，电路中的电流变大，灯丝中电流变大，根据串联分压特点可知滑动变阻器两端的电压变小，根据串联电路的电压特点可知灯泡两端的电压变大，所以电流表和电压表示数均变大，根据P=UI可知灯丝的实际功率变大，灯泡变亮，C符合题意，D不符合题意。

故答案为：C。

8．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

【答案】C

【解析】两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．

故答案为：C．

9．关于如图所示的电路，下列说法中正确的是（　　）

A．甲电路闭合S后两灯都不发光 B．甲电路去掉导线a后两灯串联

C．乙电路闭合S后电路将会短路 D．丙电路闭合S后电路将会短路

【答案】A

【解析】A．由图甲知道，当开关S闭合后，电流从电池正极出发经过D、b、B和开关后回到电池负极，由于电源两极不经过用电器而用导线直接相连，会造成电源短路，所以两灯都不亮，A符合题意；B．由图甲知道，要使L1、L2串联，需要电路中各个元件首尾相连，可去掉导线b，B不符合题意；

C．由图乙知道，当开关S闭合后，电流从电池正极出发后，形成两灯泡并联，然后经开关后回到电池负极，C不符合题意；

D．由图丙知道，电路闭合S后，电流从电池正极出发后，形成两灯泡并联，然后经开关后回到电池负极，D不符合题意。

故答案为：A。

10．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（　　）

A．可能是电阻R断路 B．可能是灯L断路

C．可能是电阻R短路 D．可能是灯L短路

【答案】A

【解析】A．电阻R断路，电压表被串联到电路中，灯泡熄灭，电流表示数几乎为0，示数变小，电压表测电源电压，示数变大，A符合题意；

B．灯L断路，电流表、电压表示数都为0，B不符合题意；

C．电阻R短路，灯泡仍然发光，C不符合题意；

D．灯L短路，电流表、电压表示数都变大，D不符合题意。

故答案为：A。

11．如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）

A．L1短路 B．L1断路 C．L2短路 D．L2断路

【答案】D

【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，ABC不符合题意，D符合题意。

故答案为：D。

12．如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路

【答案】B

【解析】由电路图知道，L1、L2串联，电压表测L1两端的电压，电流表测电路中的电流。

A．若L1灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表串联在电路中测电源两端的电压，其示数增大，A不符合题意；

B．若L1灯短路时，电路为L2的简单电路，此时L2发光、L1不发光，电流表示数增大，电压表被短路几乎无示数，B符合题意；

C．若L2灯断路时，电路断路，此时L1、L2均不发光，电流表和电压表均无示数，C不符合题意；

D．若L2灯短路时，电路为L1的简单电路，此时L2不发光、L1发光，电压表和电流表的示数均增大，D不符合题意。

故答案为：B。

13．如图所示是某家庭电路，闭合开关 S1、S2，L1灯发光，L2 灯不发光。用试电笔分别接触 c、d 两点，氖管都发光。若电路中只有一处故障，则（　　）

A．L2短路 B．L2断路 C．ad 间断路 D．bc 间断路

【答案】D

【解析】A．若L2短路会使保险丝烧坏，此时火线断路， L2不发光，用试电笔分别接触c、d两点氖管不发光，A不符合题意；

B．若L2断路，L1发光，L2不发光，用试电笔分别接触c、d两点时，d会发光，c不发光，B不符合题意；

C．若ad间断路，部分火线断，L1发光，L2不发光，用试电笔分别接触c、d两点时，都不发光，C不符合题意；

D．若bc间断路，即部分零线断，L1所在电路是正常的，L1正常发光；L2因为断路不发光，但L2灯丝是导体，会将火线一直连接到c及右边零线，故此时c、d两点用试电笔分别接触会发光，D符合题意。

故答案为：D。

14．在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）

A．插座发生短路 B．灯泡发生短路

C．de间断路 D．ef间断路

【答案】D

【解析】AB．若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，A不符合题意；

C．若de间断路，则灯泡能正常发光，C不符合题意；

D．若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。D符合题意。

故答案为：D。

15．如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把试电笔分别插入插座的左、右插孔，氖管均能发光。若电路仅有一处故障，则（　　）

A．电热壶所在电路的B、D两点间断路

B．插座的接地线断路

C．插座左、右插孔短路

D．电路的C、D两点间导线断路

【答案】D

【解析】家庭电路中所有用电器和插座都是并联，既然电热壶停止工作后，电灯仍然能工作，说明线路中无短路，而是有断路；接地线断路不会影响电热壶工作；把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，零线断路，应在CD间断路。

故答案为：D。

二、填空题

16．如图所示，闭合开关用试电笔对电路中的a、b、c、d进行测试，乙、丙两图中试电笔使用正确的是　     　图，如果测试结果只有b点不发光，可能发生的故障是　     　断路。

【答案】丙；bc

【解析】试电笔使用时笔尖接触带电体，手接触尾部的金属体，如果氖管发光，则为火线，故试电笔使用正确的是丙图。

如果测试结果只有b点不发光，表明a、d、c均与火线相连通，b没有直接连通，可能发生的故障是bc断路。

17．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是　     　；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与　     　相连，以防止触电事故的发生。

【答案】cd断路；大地

【解析】如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，这说明a、b、c与火线是接通的；测试d点试电笔的氖管不发光，说明d与火线之间是断开的，所以故障是cd之间断路。

使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。

18．小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的　     　（填字母）段发生　     　（填“断路”或“短路”）故障。

【答案】gf；断路

【解析】小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明火线上有电，且ab、bc、cd、de、cf均连接正常，故障可能发生在gf段。

由图得，灯泡与插座并联，开关与灯泡串联，闭合开关后，灯泡不亮，灯泡可能断路或者短路。若灯泡短路，则插座也短路，测电笔连接e点时，氖管不会发光，不符合题意；故灯泡断路，因此故障可能是gf段断路。

19．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，若L0不亮，说明该支路　     　；L0正常发光，说明该支路　     　。（以上两空均选填：“短路”、“断路”或“正常”）

【答案】断路；短路

【解析】如果L0不亮，该支路不能形成通路，电路中无电流，说明该支路断路。

如果L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路。

20．在如图所示的电路中，闭合开关后将出现　     　（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线　     　；要使电路中两灯并联，只要将导线d接到　     　点。

【答案】短路；c；C

【解析】如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，所以，引起电源短路，会损坏电源。要使电路中的两灯串联，电流应依次经过L₁、L₂，应拆除连接BD端的导线c。要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D点改接到C点。

21．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数都变小，则电路中出现的故障　     　。

【答案】L2断路

【解析】由图知，灯泡L1、L2并联，电流表A2测L2支路的电流，电流表A1测干路中的电流；过一会发现有一个小灯泡熄灭，而电流表的示数都变小，这说明通过L2支路的电流变小，所以故障是L2断路。

22．如图所示，用两盏相同的小灯泡连接串联电路，创新组同学闭合开关后，发现甲灯亮，乙灯不亮，则故障原因是　         　；拼搏组闭合开关后，发现两灯均不亮，用一根导线，连接C、D点，两灯不亮；连接A、B点，乙灯发光，则电路中的故障是　         　。

【答案】乙灯短路；甲灯断路

【解析】如图所示，用两盏相同的小灯泡连接串联电路，创新组同学闭合开关后，发现甲灯亮，乙灯不亮，则电路中有电流经过，电路不是断路，不亮的乙灯应被短路了，则故障原因是乙灯短路。

将导线接在C、D两点时，两灯不亮，说明故障出现在C到电源负极之间，将导线接在A、B两点上，乙灯发光，说明两灯不亮，不是短路造成的，则电路中出现了断路，故障出现在B到A之间，所以甲灯断路。

23．如图所示电路，闭合开关发现两灯泡均不亮．于是小文用一根导线检查故障．

①闭合开关，将导线连接在a、b之间，发现两灯不亮；

②闭合开关，将导线连在b、c间，两灯仍不亮；

③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．

根据以上操作分析：

电路故障出现在　     　；故障是　     　．

【答案】右灯；断路

【解析】解答：闭合开关，灯泡不亮的原因可能是灯泡短路、也可能是断路；①闭合开关，将导线连接在a、b之间，发现两灯不亮，则排除左面的灯存在断路的可能；②闭合开关，将导线连在b、c间，两灯仍不亮，则排除b、c间导线存在断路的可能；③闭合开关，将导线连在c、d间，左灯亮、右灯不亮，说明左灯没有发生短路，右灯发生了断路；

24．小明在“研究小灯泡的电阻”实验中，按如图所示电路图连接电路，闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，出现此故障的原因可能是　     　断路；小明找出并排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在　     　。（均选填电路图中的元件符号）

【答案】L；R

【解析】闭合开关后发现小灯泡不发光，电流表示数为零，电压表示数接近电源电压，说明了电路中有微弱的电流通过电压表，电流经过电压表，再经过滑动变阻器和开关形成一个通路，所以出现此故障的原因可能是小灯泡L断路。

排除此故障后，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，说明电路中滑动变阻器电阻不变，起不到调节作用，故障的原因最有可能出现在滑动变阻器R。

25．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。

① 应选择如下方案　     　；

A．将一个电流表串联在 Q 点

B．将一个电压表并联在 Q、M 点之间

C．将一个电压表并联在 M、N 两点之间

② 请写出选择方案后，闭合开关 S 后的操作、电表的示数变化情况及其对应的故障：　     　。

【答案】A；电路中R1、R2并联，各支路用电器工作互不影响，将电流表串联接入 Q 点，Q点在干路上，闭合开关后，向左滑动变阻器的滑片P，若电流表的示数不变，则 R2 断路；若电流表示数变大，则 R1 断路

【解析】A．电路中R1、R2并联，各支路用电器工作互不影响，将电流表串联接入 Q 点，Q点在干路上，闭合开关后，向左滑动变阻器的滑片P，若电流表的示数不变，则 R2 断路；若电流表示数变大，则 R1 断路。A符合题意；

B．将电压表并联在 Q、M 点之间，电压表被电路中的导线短路，开关闭合后电压表始终没有示数，因此无法判定故障位置。B不符合题意；

C．电路中R1、R2并联，将电压表并联在M、N 两点之间，即电压表测R2两端电压，由并联电路各支路两端电压与电源电压相等可知，开关S闭合后，电压表测电源电压，示数始终不变，因此无法判定故障位置。C不符合题意。

故答案为：A。

26．如图所示电路，电源电压为4.5V，开关S闭合后，两灯均发光，电压表示数为2.5V，电流表示数为0.2A，则 的电阻为　     　Ω。一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是　     　（选填“ 短路”“ 断路”或“ 断路”）。

【答案】10；L1断路

【解析】由题图可知，闭合开关，L1与L2串联，电压表接在L1两端，测量的是L1两端的电压。电流表测量电路中的电流，由欧姆定律得L2的电阻

通电一段时间后两灯均熄灭且电流表无示数，可以初步判断是电路中出现了断路，电压表有示数且示数较大，进一步说明是和电压表并联的L1断路。

27．在图所示的电路中，电源电压为U0保持不变，闭合开关后，电压表示数为U0。若电路中只有一处故障且只发生在小灯L或电阻R处。

①电路中出现的故障可能是：　                     　；

②为了确定故障，现用一个完好的电阻R0替换电阻R。请根据以上信息，写出小灯发光情况、替换前后电压表示数的变化情况及相对应的故障。　                                                                                                                      　

【答案】电阻R断路或灯泡L短路；用一个完好的电阻R0替换电阻R，若灯泡L发光，电压表示数变小，则电阻R断路；若灯泡L不发光，电压表示数不变仍为U0，则L短路。

【解析】①由电路图可知R和L串联，电压表测量的是R两端的电压。闭合开关，如果电阻R断路，电压表与电源的两端相连，电压表测量电源电压为U0；如果电阻R短路，电压表示数为0；如果L断路，电压表不能接到电源两端，示数为0；如果L短路，电压表与电源的两端相连，电压表测量电源电压，为U0，所以电路中出现的故障可能是R断路或灯泡L短路。

②用一个完好的电阻R0替换电阻R，若灯泡L发光，电压表示数变小，则电阻R断路；若灯泡L不发光，电压表示数不变仍为U0，则L短路。

28．在图所示的电路中，电源电压为U．闭合开关S，发现至少有一个电表的示数为零．向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变．已知电阻R1、滑动变阻器R2中仅有一个出现了故障．请写出两个电压表的示数及对应的故障　                                                                　．

【答案】电压表V1和V示数均为U，R1断路；电压表V1示数为0，V示数为U，R2断路

【解析】由图知道，定值电阻和滑动变阻器是串联的，电流表测量串联电路的电流，电压表V测量电源电压，电压表V1 测量R1 的电压．由于电阻R1、滑动变阻器R2 中有一个出现了故障，说明电压表V一定有示数且为电源电压U．

假设R1断路，电流表没有示数，电压表V1测量电源电压，滑动变阻器相当于导线，移动滑片，两个电压表的示数不变，电流表示数也不变，符合题意．

假设R2 断路，电流表没有示数，电压表V1测量R1电压，电路断路，电路中没有电流，所以电压表V1示数为零，两个电压表的示数和电流表示数都不变，符合题意；

假设R1 短路，只有滑动变阻器接入电路，电压表V1测量导线的电压示数为零，滑动变阻器滑片向右移动，电路中电阻变大，电流表示数变小，两个电压表的示数不变，不符合题意．

假设R2短路，只有R1 接入电路，电流表示数不为零，两个电压表示数不为零，向右移动滑片时，电压表和电流表示数都不变，不符合题意．

29．如图电路中，电源电压为U0保持不变，电阻R1＝R2。开关S闭合时，电流表A1的示数为I1。开关S断开后，电压表示数　     　、电流表A1示数　     　，电流表A2示数　     　（选填“变大”、“变小”、“不变”）；若开关S断开时，由于电阻R1、R2中一个出现了故障，使三个电表的示数都变为零，试分析判断出现的故障是　     　。

【答案】变小；变小；变大；R2断路

【解析】开关S闭合时，该电路为的简单电路，电流表A2被短路，示数为0，电流表A1测量电路中的电流，电压表测量电源的电压；S断开时，两个电阻串联，两个电流表测量电路中的电流，电压表测量R1两端的电压。在串联电路中，电源电压大于每个用电器两端的电压，故电压表示数变小；根据串联电路的电阻关系可知，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，故电流表A1示数变小；由于通过电流表A2有电流，故其示数变大。

若开关S断开时，由于电阻R1，R2中一个出现了故障，使三个电表的示数都变为零，这说明电路中没有电流，即出现了断路现象；电压表示数为0，说明电压表与电源之间是断开的，故故障是R2断路。

30．如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 　     　；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 　     　；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 　     　表（选填“电流”、“电压”或“电流和电压”）。

【答案】L2断路；3∶1；电流

【解析】闭合开关S，小灯泡L1、L2串联，电压表测L2两端电压，电流表测该电路电流。过一段时间后，突然两灯均熄灭，说明电路中灯泡不可能发生短路，只可能时断路，如果灯L1断路，则两表示数都为零，不符合题意；如果灯L2断路，电流表示数为零，电压表示数接近于电源电压，两灯都不亮，符合题意，由此判断故障情况是灯L2断路。

由以上分析可知，此时电压表示数接近于电源电压为4U，L2两端电压为U，所以L1两端电压为3U，根据串联电路的分压规律，小灯泡L1、L2的电阻之比

排除故障后，将小灯泡L1、L2的位置互换，与电压表并联部分的电阻发生了改变，电压表示数会发生变化。电路中总电阻不变，电源电压也不变，所以电路中电流不变，电流表示数不变。所以示数一定不发生变化的是电流表。

三、作图题

31．在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器的电路。

【答案】解：如图所示：

【解析】开关S控制所有的用电器，说明在干路上，电流表A2测量灯泡L2的电流，电流表A1测量干路电流，电池从正极流出，流经开关后分流，一条经过灯泡L1，另外一条需要经过灯泡L2、电流表A2后再汇合后一同经过电流表A1回到负极，而本电路图电流表A2是负进正出，连接错误，电流经过开关后直接分一条支路经过灯泡L2、A2后再流经A1，故将灯泡L1的右端接线柱与灯泡L2的左端接线柱相连即可，灯泡L2与电流表A1的连线错误，故如下图所示：

32．小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误，现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。

【答案】解：如图所示：

【解析】当他“试触”时，电压表没有示数，电流表的指针很快向右偏转，说明电路中电流过大，存在短路，将电压表和灯泡L1并联，如图所示：

33．如图小梦为测量小灯泡的功率所连的电路.请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正，然后在右框中画出正确的电路图.

【答案】解:如图所示:

【解析】分析实物图可知，滑动变阻器的接线柱都接在下面了，应该是一上一下，将左下接线柱改接在左上接线柱；如图所示：

从电源正极开始，依次连接电流表、灯泡L、滑动变阻器、开关S，然后回到负极，将电压表并联在灯泡两端，如图：
