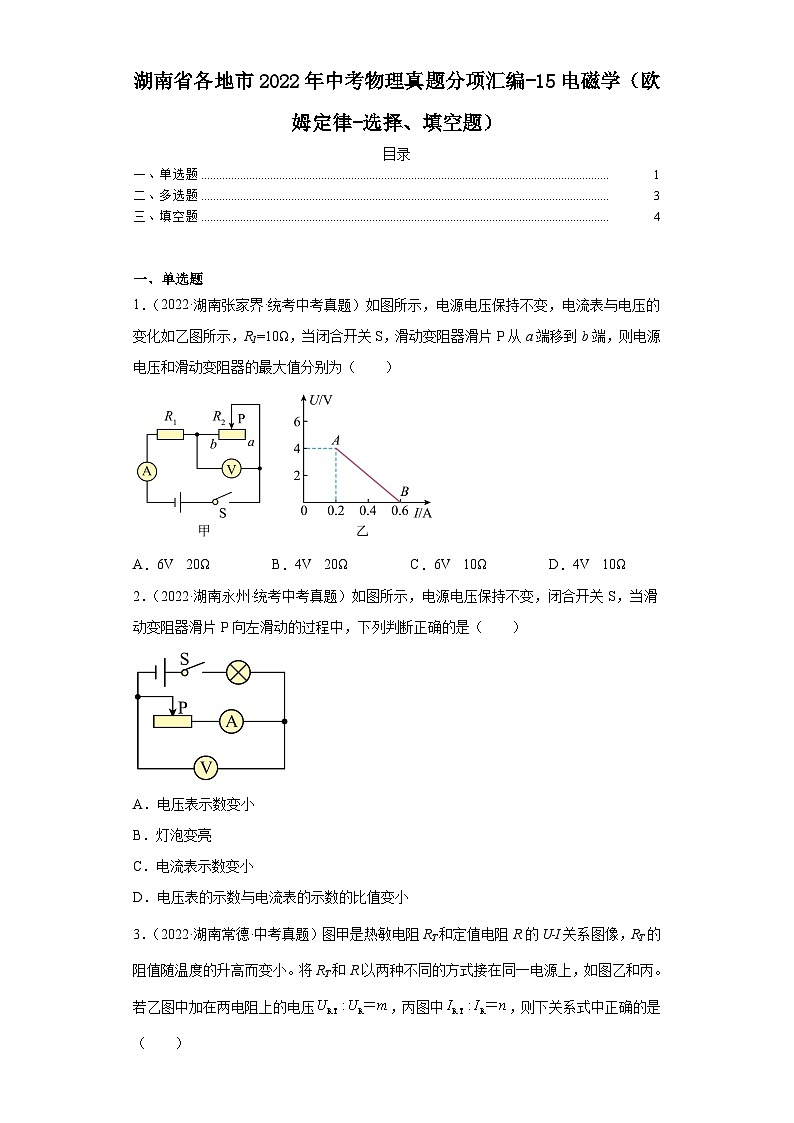

湖南省各地市2022年中考物理真题分项汇编-15电磁学（欧姆定律-选择、填空题）

湖南省各地市2022年中考物理真题分项汇编-15电磁学（欧姆定律-选择、填空题）

目录

一、单选题

二、多选题

三、填空题

一、单选题

1．（2022·湖南张家界·统考中考真题）如图所示，电源电压保持不变，电流表与电压的变化如乙图所示，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，则电源电压和滑动变阻器的最大值分别为（　　）

A．6V   20Ω B．4V   20Ω C．6V   10Ω D．4V   10Ω

2．（2022·湖南永州·统考中考真题）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小

B．灯泡变亮

C．电流表示数变小

D．电压表的示数与电流表的示数的比值变小

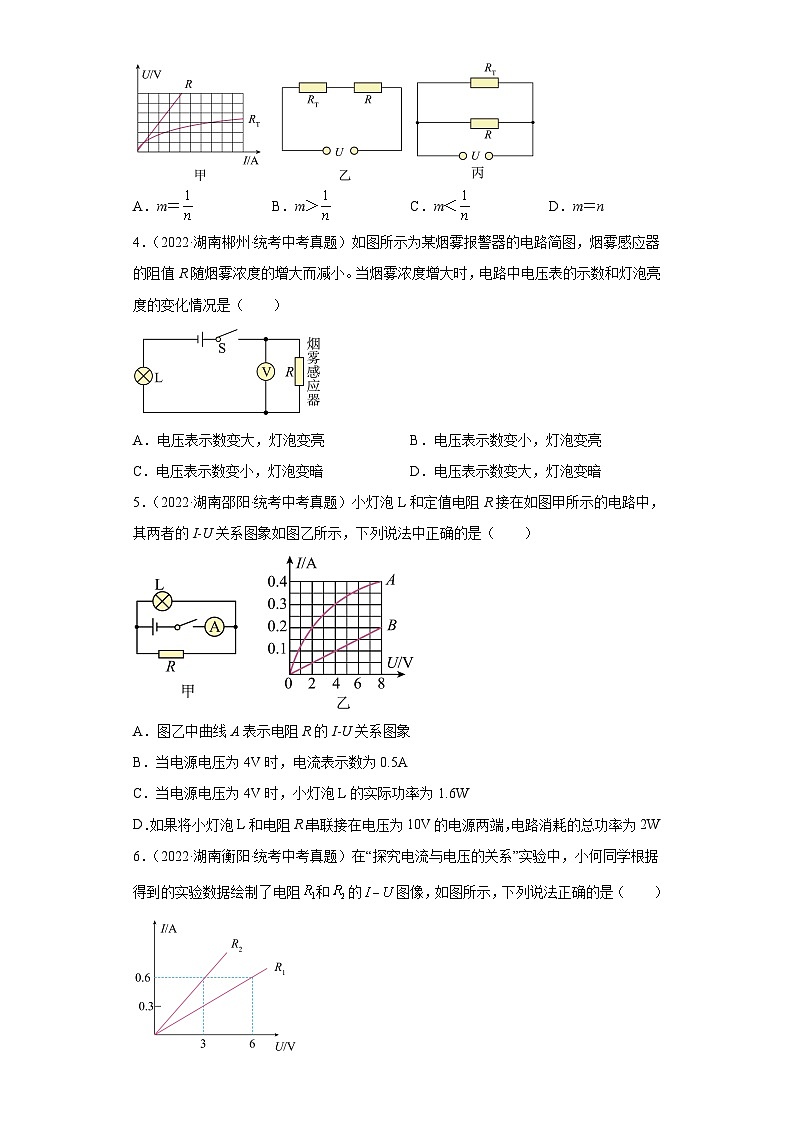

3．（2022·湖南常德·中考真题）图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（　　）

A．m＝ B．m＞ C．m＜ D．m＝n

4．（2022·湖南郴州·统考中考真题）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（　　）

A．电压表示数变大，灯泡变亮 B．电压表示数变小，灯泡变亮

C．电压表示数变小，灯泡变暗 D．电压表示数变大，灯泡变暗

5．（2022·湖南邵阳·统考中考真题）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（　　）

A．图乙中曲线A表示电阻R的I-U关系图象

B．当电源电压为4V时，电流表示数为0.5A

C．当电源电压为4V时，小灯泡L的实际功率为1.6W

D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W

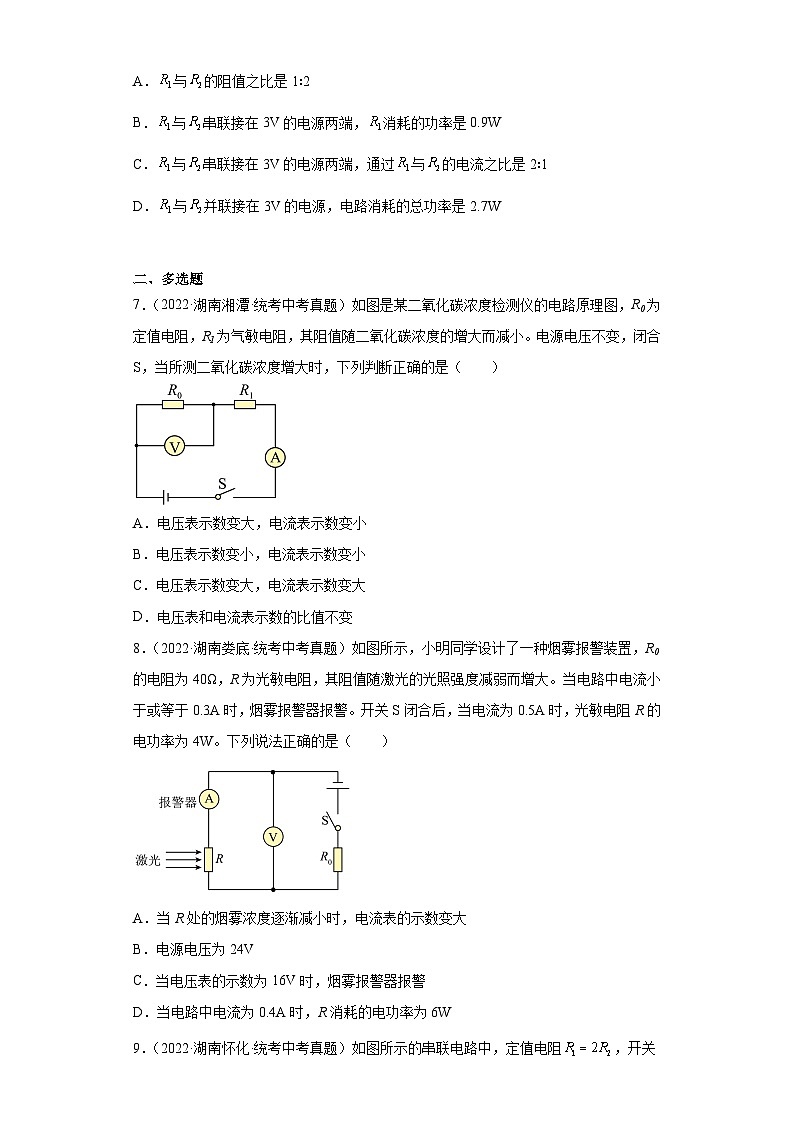

6．（2022·湖南衡阳·统考中考真题）在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻和的图像，如图所示，下列说法正确的是（　　）

A．与的阻值之比是1∶2

B．与串联接在3V的电源两端，消耗的功率是0.9W

C．与串联接在3V的电源两端，通过与的电流之比是2∶1

D．与并联接在3V的电源，电路消耗的总功率是2.7W

二、多选题

7．（2022·湖南湘潭·统考中考真题）如图是某二氧化碳浓度检测仪的电路原理图，R0为定值电阻，R1为气敏电阻，其阻值随二氧化碳浓度的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，下列判断正确的是（　　）

A．电压表示数变大，电流表示数变小

B．电压表示数变小，电流表示数变小

C．电压表示数变大，电流表示数变大

D．电压表和电流表示数的比值不变

8．（2022·湖南娄底·统考中考真题）如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.3A时，烟雾报警器报警。开关S闭合后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法正确的是（　　）

A．当R处的烟雾浓度逐渐减小时，电流表的示数变大

B．电源电压为24V

C．当电压表的示数为16V时，烟雾报警器报警

D．当电路中电流为0.4A时，R消耗的电功率为6W

9．（2022·湖南怀化·统考中考真题）如图所示的串联电路中，定值电阻，开关闭合后，电阻、两端电压分别为、，通过的电流分别为、，电功率分别为、，相同时间内做的功为、，以下比值正确的是（  ）

A． B． C． D．

10．（2022·湖南衡阳·统考中考真题）喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的是（　　）

A．滑动变阻器的电阻变大，灯泡变暗

B．电流表的示数变小，灯泡亮度不变

C．滑动变阻器的电阻变大，它两端的电压不变

D．电流表的示数变大，电路中的总电阻变大

三、填空题

11．（2022·湖南株洲·统考中考真题）图甲为电子自动保温电饭锅简化后的电气原理图，R1是锅底发热板的电阻，R2是锅身和锅盖的发热器的电阻，S是温控开关，能在触点a和b间切换工作状态，实现电饭锅加热和保温。在某次煮饭过程中，电饭锅消耗的电能W与工作时间t的关系如图乙所示。

（1）据图甲可知，温控开关S与触点______接触时，电阻______通电，电饭锅加热；温控开关S与触点______接触时，电阻______通电，电饭锅保温；

（2）据图乙可知，电饭锅的加热功率为______W，电饭锅的保温功率为______W；

（3）求电阻R1和R2的阻值。(          )(         )

12．（2022·湖南娄底·统考中考真题）在测电阻的实验中，小明发现电流表已损坏，于是他设计了如图所示的电路来测量的阻值，已知电源电压为12V，R1的阻值为10Ω，开关闭合后，当R2的滑片位于最左端时，电压表的示数为5V，则待测电阻的阻值为______Ω。调节滑动变阻器滑片，使电压表的示教变为3V，则R2接入电路中的阻值为______Ω。

13．（2022·湖南常德·中考真题）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。图甲是其原理图，电源电压恒定为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，其阻值恒定为50Ω。当气体中酒精浓度为0时，电路中的电流是______A；在对某司机的检测中，电压表的示数为1.5V，请根据计算和法律规定，判定该司机是______（选填“非酒驾”、“酒驾”、“醉驾”）。

14．（2022·湖南长沙·统考中考真题）在如图甲所示的电路中，电源电压U保持不变，E和F接线柱只能分别连接A、B、C、D四个接线柱中的一个。小灯泡标有“6V  3W”且不考虑灯丝电阻随温度的变化，图乙为定值电阻的I-U图像，电流表量程为0~3A。滑动变阻器铭牌上标有最大电流2A，最大阻值模糊不清，a、b为电阻丝的端点。将E与A相连，F与D相连，断开开关S，滑动变阻器的滑片P从b端滑到ab中点时，小灯泡恰好正常发光，移动滑片过程中电流表的示数变化了0.1A。

（1）小灯泡的电阻为______Ω；

（2）滑片P在b端时，通过小灯泡的电流为______A；

（3）在保证电路安全的情况下，通过将E、F分别连接到不同的接线柱、控制开关的通断和调节滑片，可以使电路的总功率分别达到最大值和最小值，则与的差值为______W。

15．（2022·湖南岳阳·统考中考真题）如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。

参考答案：

1．A

【详解】甲图中，变阻器与R1串联，电压表测变阻器的电压，电流表测电路的电流。当滑片P在a端时，滑动变阻器接入电路的电阻最大，由分压原理，电压表示数最大，由图乙可知，此时电压表的示数为4V，对应的电流为0.2A，根据欧姆定律可知滑动变阻器的最大值为

当滑片P在b端时，滑动变阻器接入的电阻为0，电路的电流最大，此时电压表的示数为0，电流表示数为0.6A，由欧姆定律可知电源电压

U=I2R1=0.6A×10Ω=6V

故A符合题意，BCD不符合题意。

故选A。

2．C

【详解】A．由图可知，电压表测滑动变阻器两端电压，在滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；

B．灯泡的亮暗取决于实际功率的大小，由A可知，滑动变阻器两端电压变大，而电源电压不变，所以灯泡两端的电压变小，由可知，灯泡的实际功率变小，灯泡变暗，故B错误；

C．滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路中电阻的特点可知，电路中的总电阻变大，根据可得，电路中的电流变小，所以电流表的示数变小，故C正确；

D．由A可知，电压表示数变大，由C可知，电流表的示数变小，所以电压表的示数与电流表的示数的比值变大，故D错误。

故选C。

3．B

【详解】根据串联分压，电压之比为

如图甲，R是定值电阻，故

如图丙，电流之比为

则此时的热敏电阻为

由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故

故

故

故ACD错误，B正确。

故选B。

4．B

【详解】由电路图可知，灯泡与烟雾感应器串联，电压表测烟雾感应器两端的电压，电流表测电路中的电流，当烟雾浓度增大时，烟雾感应器的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，再由可知，灯泡两端电压变大，灯泡变亮，又因串联电路中总电压等于各分电压之和，所以烟雾感应器两端电压变小，即电压表示数变小。

故选B。

5．D

【详解】A．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；

B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为

故B错误；

C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为

故C错误；

D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为

故D正确。

故选D。

6．D

【详解】A．由图可知，当R1两端的电压是6V时，通过R1的电流是0.6A，R1的阻值

当R2两端的电压是3V时，通过R2的电流是0.6A，R2的阻值

R1和R2的阻值之比

故A错误；

B．与串联接在3V的电源两端，通过电路的电流

消耗的功率是

P1=I2R1=(0.2A)2×10Ω=0.4W

故B错误；

C．与串联接在3V的电源两端，由串联电路电流的规律可知，通过与的电流相等，它们的电流之比是1∶1，故C错误；

D．与并联接在3V的电源，电路消耗的总功率

故D正确。

故选D。

7．CD

【详解】由电路图可知，两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流。闭合S，当所测二氧化碳浓度增大时，气敏电阻R1的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，定值电阻R0两端的电压变大，即电压表的示数变大；根据可知，电压表与电流表示数的比值为R0的阻值，保持不变。综上所述，AB错误，CD正确。

故选CD。

8．AC

【详解】A．如图，R0与R串联，当R处的烟雾浓度逐渐减小时，R的阻值变小，电路中的电流为

即电流变大，电流表的示数变大，故A正确；

B．开关S 闭合后，当电流为0.5A时，光敏电阻R的电功率为4W，R0两端的电压为

光敏电阻R两端的电压为

则串联电路中电源电压为

故B错误；

C．如图串联电路中，电压表测量R两端的电压，当电压表的示数为16V时，R0两端的电压为

电路中的电流为

烟雾报警器报警，故C正确；

D．当电路中电流为0.4A时，R0两端的电压为

R两端的电压为

R消耗的电功率为

故D错误。

故选AC。

9．CD

【详解】A．如图，电阻、串联，根据串联电路的电流处处相等，通过两个电阻的电流相等，即，故A错误；

B．由于，两个电阻两端的电压之比

故B错误；

C．两个电阻两端的功率之比

故C 正确；

D．两个电阻相同时间内做的功之比

故D正确。

故选CD。

10．BC

【详解】A．由图可知，灯泡L和变阻器R并联，电流表测量干路中的电流。滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的用电器互不影响，所以灯泡亮度不变，故A错误；

BD．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，由电阻的并联关系可知电路的总电阻变大，由可知电路的总电流变小，即电流表的示数变小，由并联电路的特点可知灯泡的亮度不变，故B正确，D错误；

C．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的电压都等于电源电压，变阻器两端的电压不变，故C正确。

故选BC。

11．     a     R1     b     R1、R2     800     80     60.5Ω     544.5Ω

【详解】（1）[1][2][3][4]由图甲可知，当开关S与触点连接时，电路中只接，电路中电阻较小，电功率为

此时为加热状态；

当开关S与触点连接时，电路中、串联，电路中电阻较大，电功率为

此时为保温状态；

（2）[5][6]据图乙可知，电饭锅的加热消耗的电能

加热时间，电饭锅的加热功率为

电饭锅的保温消耗的电能

保温时间

电饭锅的保温功率为

（3）[7][8]根据可得，的阻值

由

得

12．     14     16

【详解】[1]如图所示，电阻、R1与R2串联在电路中，电压表测量R1两端的电压，当开关闭合后，当R2的滑片位于最左端时，只有电阻与R1串联在电路中，电压表的示数为5V，则电路中电流为

则待测电阻的阻值为

[2]调节滑动变阻器滑片，使电压表的示教变为3V，电阻、R1与R2串联在电路中，则此时电路中电流为

此时两端的电压为

则R2接入电路中的阻值为

13．     0.012     酒驾

【详解】[1]如图乙，当气体中酒精浓度为0时，酒精气体传感器的阻值为200Ω，则电路中的电流是

[2]在对某司机的检测中，电源电压为3V，电压表的示数为1.5V，则传感器两端的电压为1.5V，在串联电路中，电压相等，那么电阻相等，即气敏电阻的阻值为50Ω，根据图乙可知，此时酒精的浓度每100mL的浓度为40mg ~60mg，属于酒驾。

14．     12     0.4     17.2

【详解】（1）[1]由公式 可得，小灯泡的电阻为

（2）[2]由图甲可知，将E与A相连，F与D相连，断开开关S，滑动变阻器R1与小灯泡串联，滑片P从b端滑到ab中点时，小灯泡恰好正常发光，此时电路的电流为

滑片P从b端滑到ab中点时，滑动变阻器连入电路的阻值变小，根据串联电路电阻规律可知，电路的总电阻变小。又因为电源电压不变，根据欧姆定律可知，电路中的电流变大了0.1A，所以滑片在b端时电路中的电流为

Ib=0.5A-0.1A=0.4A

即通过小灯泡的电流为0.4A。

（3）[3]设电源电压为U，在（2）题中，滑片P在R1的中点时，根据串联电路电压规律，有

①

滑片P在b端时

②

由①②式可得：R1=8Ω，U=8V。

由图乙可知，R0的阻值为

根据公式P=UI可知，电源电压不变，当E接A，F接C，开关S闭合时，R1与R0并联，调节滑片，使滑动变阻器连入电路的阻值为

此时电路总电流最大为

则电路的最大电功率

P1=UI最大=8V×2.4A=19.2W

当E接B，F接D，开关S断开时，小灯泡和R0串联，电路电阻最大为

R最大=R0+RL=20Ω+12Ω=32Ω

由公式可知，此时电路功率最小，最小功率为

则P1与P2的差值为

19.2W-2W=17.2W

15．     0.3     3

【详解】由电路图可知，电阻R1、R2并联，电流表A2测量通过R2的电流，电流表A1测干路电流。由题意可知，通过R2的电流为0.2A，干路电流为0.5A。

[1]根据并联电路电流特点可知，通过电阻R1的电流为

I1=I-I2=0.5A-0.2A=0.3A

[2]并联电路两端的电压相等且等于电源电压，故电源电压为

U=U2=I2R2=0.2A×15Ω=3V
