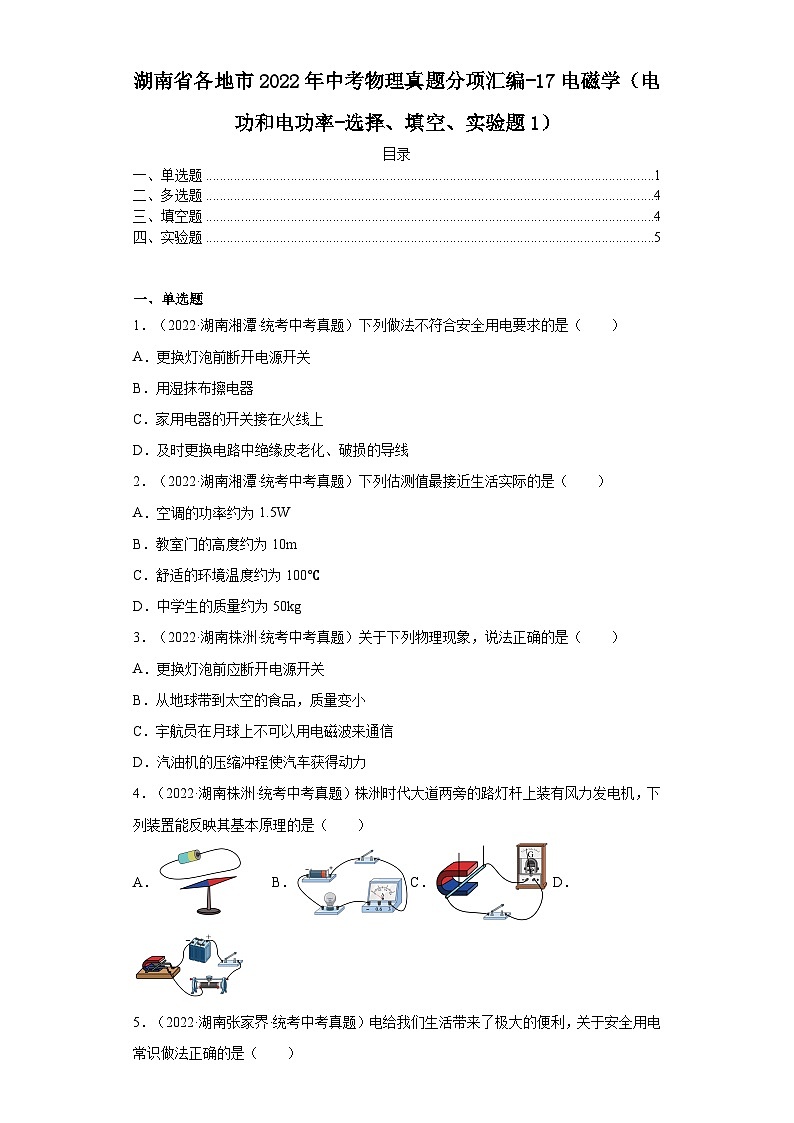

湖南省各地市2022年中考物理真题分项汇编-17电磁学（电功和电功率-选择、填空、实验题1）

湖南省各地市2022年中考物理真题分项汇编-17电磁学（电功和电功率-选择、填空、实验题1）

目录

一、单选题

二、多选题

三、填空题

四、实验题

一、单选题

1．（2022·湖南湘潭·统考中考真题）下列做法不符合安全用电要求的是（　　）

A．更换灯泡前断开电源开关

B．用湿抹布擦电器

C．家用电器的开关接在火线上

D．及时更换电路中绝缘皮老化、破损的导线

2．（2022·湖南湘潭·统考中考真题）下列估测值最接近生活实际的是（　　）

A．空调的功率约为1.5W

B．教室门的高度约为10m

C．舒适的环境温度约为100℃

D．中学生的质量约为50kg

3．（2022·湖南株洲·统考中考真题）关于下列物理现象，说法正确的是（　　）

A．更换灯泡前应断开电源开关

B．从地球带到太空的食品，质量变小

C．宇航员在月球上不可以用电磁波来通信

D．汽油机的压缩冲程使汽车获得动力

4．（2022·湖南株洲·统考中考真题）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（　　）

A． B． C． D．

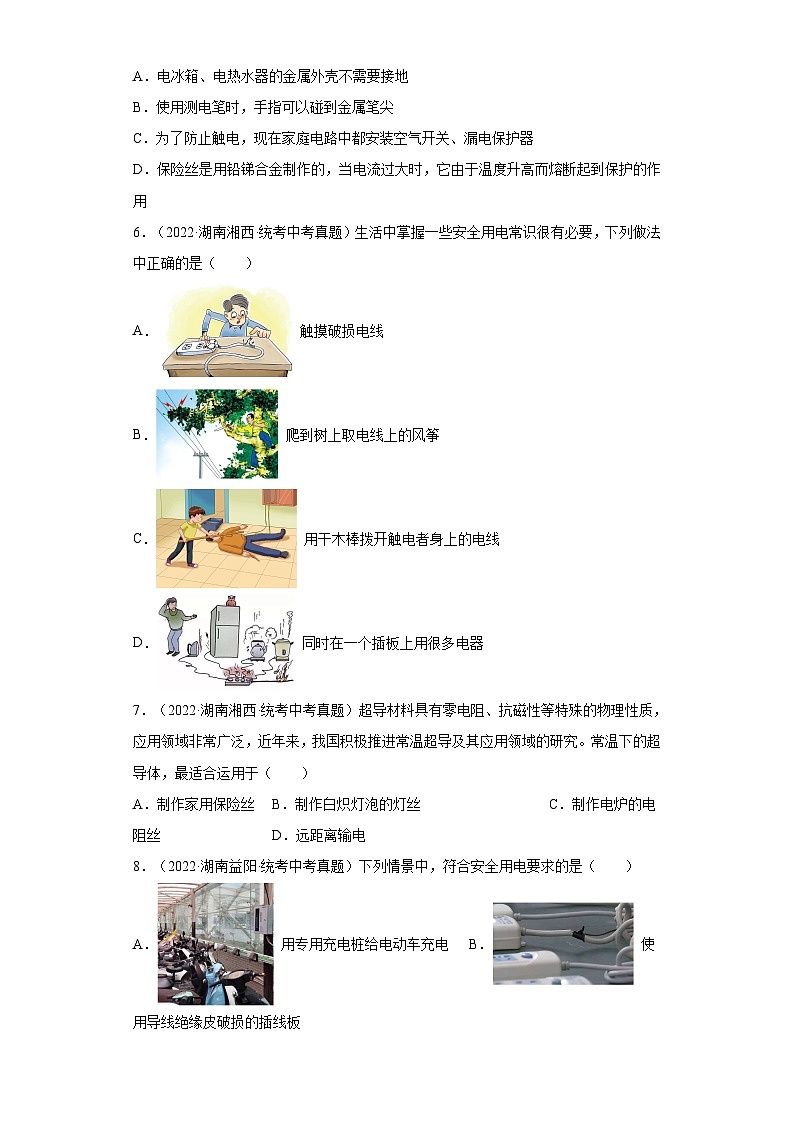

5．（2022·湖南张家界·统考中考真题）电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（　　）

A．电冰箱、电热水器的金属外壳不需要接地

B．使用测电笔时，手指可以碰到金属笔尖

C．为了防止触电，现在家庭电路中都安装空气开关、漏电保护器

D．保险丝是用铅锑合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用

6．（2022·湖南湘西·统考中考真题）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（　　）

A． 触摸破损电线

B． 爬到树上取电线上的风筝

C． 用干木棒拨开触电者身上的电线

D． 同时在一个插板上用很多电器

7．（2022·湖南湘西·统考中考真题）超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　）

A．制作家用保险丝 B．制作白炽灯泡的灯丝 C．制作电炉的电阻丝 D．远距离输电

8．（2022·湖南益阳·统考中考真题）下列情景中，符合安全用电要求的是（　　）

A． 用专用充电桩给电动车充电 B． 使用导线绝缘皮破损的插线板

C． 用电取暖器烘烤湿毛巾 D． 使用裸露的插座

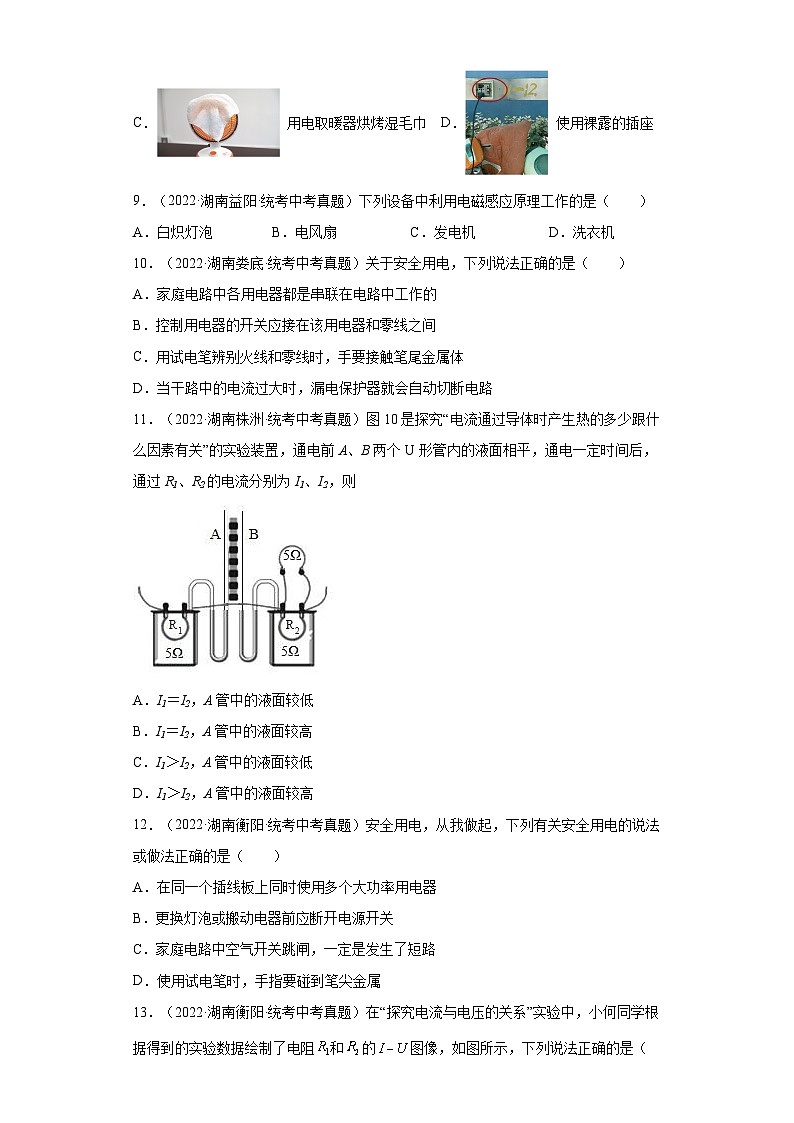

9．（2022·湖南益阳·统考中考真题）下列设备中利用电磁感应原理工作的是（　　）

A．白炽灯泡 B．电风扇 C．发电机 D．洗衣机

10．（2022·湖南娄底·统考中考真题）关于安全用电，下列说法正确的是（　　）

A．家庭电路中各用电器都是串联在电路中工作的

B．控制用电器的开关应接在该用电器和零线之间

C．用试电笔辨别火线和零线时，手要接触笔尾金属体

D．当干路中的电流过大时，漏电保护器就会自动切断电路

11．（2022·湖南株洲·统考中考真题）图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则

A．I1＝I2，A管中的液面较低

B．I1＝I2，A管中的液面较高

C．I1＞I2，A管中的液面较低

D．I1＞I2，A管中的液面较高

12．（2022·湖南衡阳·统考中考真题）安全用电，从我做起，下列有关安全用电的说法或做法正确的是（　　）

A．在同一个插线板上同时使用多个大功率用电器

B．更换灯泡或搬动电器前应断开电源开关

C．家庭电路中空气开关跳闸，一定是发生了短路

D．使用试电笔时，手指要碰到笔尖金属

13．（2022·湖南衡阳·统考中考真题）在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻和的图像，如图所示，下列说法正确的是（　　）

A．与的阻值之比是1∶2

B．与串联接在3V的电源两端，消耗的功率是0.9W

C．与串联接在3V的电源两端，通过与的电流之比是2∶1

D．与并联接在3V的电源，电路消耗的总功率是2.7W

二、多选题

14．（2022·湖南怀化·统考中考真题）如图所示的串联电路中，定值电阻，开关闭合后，电阻、两端电压分别为、，通过的电流分别为、，电功率分别为、，相同时间内做的功为、，以下比值正确的是（  ）

A． B． C． D．

三、填空题

15．（2022·湖南株洲·统考中考真题）图甲为电子自动保温电饭锅简化后的电气原理图，R1是锅底发热板的电阻，R2是锅身和锅盖的发热器的电阻，S是温控开关，能在触点a和b间切换工作状态，实现电饭锅加热和保温。在某次煮饭过程中，电饭锅消耗的电能W与工作时间t的关系如图乙所示。

（1）据图甲可知，温控开关S与触点______接触时，电阻______通电，电饭锅加热；温控开关S与触点______接触时，电阻______通电，电饭锅保温；

（2）据图乙可知，电饭锅的加热功率为______W，电饭锅的保温功率为______W；

（3）求电阻R1和R2的阻值。(          )(         )

16．（2022·湖南湘潭·统考中考真题）如图是小明家电能表的表盘，其读数是_______kWh。小明将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为_______kW·h，它的实际功率是_______kW。

17．（2022·湖南湘潭·统考中考真题）如图所示，烧瓶里装有质量和初温都相同的煤油，两电阻丝的阻值不同。闭合开关，通过两电阻丝的电流_______，两电阻丝产生的热量_______（均填“相等”或“不相等”）。如果将某一烧瓶里的煤油换成0.2kg的水，温度升高5℃，水吸收的热量是_______J。

四、实验题

18．（2022·湖南湘西·统考中考真题）利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。请完成以下实验内容：

（1）用笔画线代替导线完成电路的连接；___________

（2）闭合开关之前，滑动变阻器的滑片应该置于最___________端（选填“左”或“右”）；

（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为___________W。

19．（2022·湖南娄底·统考中考真题）小明准备测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材：电源（电压为6V），电流表（0～0.6A、0～3A），电压表（0~3V、0~15V），开关，导线若干，滑动变阻器两只：R1（10Ω 0.5A），R2（20Ω 0.5A）。

（1）如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打"×"并补画出正确的连线；______

（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______；

A．灯泡短路        B．灯泡断路        C．滑动变阻器短路        D．滑动变阻器断路

（3）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；

（4）为了满足测量要求，实验电路应该选用滑动变阻器______；（选填“R1”或“R2”）

（5）小明根据记录的多组I-U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为______W。

参考答案：

1．B

【详解】A．更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，符合安全用电要求，故A不符合题意；

B．生活中的水是导体，用湿抹布擦电器容易发生触电，不符合安全用电要求，故B符合题意；

C．家用电器的开关要接在火线上，比如灯泡要与开关串联，并且开关与火线相连，这样当灯泡出现故障进行维修时，断开开关就可以断开灯泡与火线的连接了，符合安全用电要求，故C不符合题意；

D．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），符合安全用电要求，故D不符合题意。

故选B。

2．D

【详解】A．空调的功率比较大，一般在

1500W＝1.5kW

左右，故A不符合题意；

B．教室的高度约3m，门的高度在2m左右，故B不符合题意；

C．人体正常体温在37℃左右，感觉舒适的环境气温在23℃左右，故C不符合题意；

D．成年人质量在65kg左右，中学生质量略小于此数值，在50kg左右，故D符合题意。

故选D。

3．A

【详解】A．更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故A正确；

B．从地球带到太空的食品位置发生了改变，但是所含物质的多少没有变化，即质量不变，故B错误；

C．电磁波可以在真空中传播，宇航员在月球上可以用电磁波来通信，故C错误；

D．四冲程汽油机的做功冲程使汽车获得动力，故D错误。

故选A。

4．C

【详解】A．风力发电机是利用电磁感应现象制成的；图中为奥斯特实验，是证明电流具有磁效应的实验，故A不符合题意；

B．图中，开关闭合后，通电后灯丝发热、发光，这是电流的热效应，故B不符合题意；

C．导体在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，故C符合题意；

D．导体通电后运动，表明通电导体在磁场中受到力的作用，这是电动机的原理，故D不符合题意。

故选C。

5．D

【详解】A．电冰箱、电热水器等有金属外壳的用电器必须接地，故A错误；

B．使用测电笔时，手指碰到金属笔尖就会触电，故B错误；

C．家庭电路中安装空气开关是为了防止电路中的电流过大时造成安全事故，使用漏电保护器是为了防止触电事故，故C错误；

D．保险丝是用铅锑合金制作的电阻较大，根据热量公式Q=I2Rt可知，当电流过大时，它由于温度升高而熔断起到保护的作用，故D正确。

故选D。

6．C

【详解】A．触摸破损电线，非常容易发生触电事故，故A不正确；

B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；

C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；

D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。

故选C。

7．D

【详解】ABC．常温下的超导体，是指在常温下阻值为0，而家用保险丝、白炽灯泡的灯丝、电炉的电阻丝都是利用焦耳定律工作的，都需要电阻不为0，故ABC不符合题意；

D．常温下的超导体阻值为0，用来远距离输电，可以减少电能的损失，故D符合题意。

故选D。

8．A

【详解】A．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；

B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B不符合题意；

C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；

D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。

故选A。

9．C

【详解】A．白炽灯泡是利用灯丝通电后发热的原理制成的，即利用了电流的热效应，故A不符合题意；

BD．电风扇、洗衣机的主要部件是电动机，利用通电导体在磁场中受力的作用的原理，故BD不符合题意；

C．发电机是利用电磁感应原理，即闭合回路的部分导体做切割磁感线运动，产生感应电流的现象，故C符合题意。

故选C。

10．C

【详解】A．在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；

B．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故B错误；

C．用试电笔辨别火线和零线时，手应接触笔尾金属体，不能接触笔尖的金属体，故C正确；

D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。

故选C。

11．D

【详解】由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1>I2，故AB错误；

由Q＝I2Rt可知,通电时间相同时，I1>I2,R1＝R2＝5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高。故选D。

12．B

【详解】A．家庭电路中各用电器是并联的，在同一个插线板上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A错误；

B．为了用电的安全，更换灯泡或搬动电器前应断开电源开关，故B正确；

C．当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现跳闸现象，故C错误；

D．在使用试电笔时，手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故D错误。

故选B。

13．D

【详解】A．由图可知，当R1两端的电压是6V时，通过R1的电流是0.6A，R1的阻值

当R2两端的电压是3V时，通过R2的电流是0.6A，R2的阻值

R1和R2的阻值之比

故A错误；

B．与串联接在3V的电源两端，通过电路的电流

消耗的功率是

P1=I2R1=(0.2A)2×10Ω=0.4W

故B错误；

C．与串联接在3V的电源两端，由串联电路电流的规律可知，通过与的电流相等，它们的电流之比是1∶1，故C错误；

D．与并联接在3V的电源，电路消耗的总功率

故D正确。

故选D。

14．CD

【详解】A．如图，电阻、串联，根据串联电路的电流处处相等，通过两个电阻的电流相等，即，故A错误；

B．由于，两个电阻两端的电压之比

故B错误；

C．两个电阻两端的功率之比

故C 正确；

D．两个电阻相同时间内做的功之比

故D正确。

故选CD。

15．     a     R1     b     R1、R2     800     80     60.5Ω     544.5Ω

【详解】（1）[1][2][3][4]由图甲可知，当开关S与触点连接时，电路中只接，电路中电阻较小，电功率为

此时为加热状态；

当开关S与触点连接时，电路中、串联，电路中电阻较大，电功率为

此时为保温状态；

（2）[5][6]据图乙可知，电饭锅的加热消耗的电能

加热时间，电饭锅的加热功率为

电饭锅的保温消耗的电能

保温时间

电饭锅的保温功率为

（3）[7][8]根据可得，的阻值

由

得

16．     619.5     0.1     1

【详解】[1]电能表的最后一位是小数、单位是kW·h，由图知，电能表的示数为619.5kW·h。

[2]6min内电能表指示灯闪烁了160次，此时干衣机消耗的电能为

[3]时间为

t=6min=0.1h

干衣机的电功率为

17．     相等     不相等     4.2×103

【详解】[1]由图可知，该电路为串联电路，两电阻丝串联接入电路中；因为在串联电路中电流处处相等，所以通过两电阻丝的电流是相等的。

[2]在通电时间、电流相同时，电阻越大，产生的热量越多，所以电流通过两电阻丝产生的热量是不相等的。

[3]水吸收的热量为

Q吸=c水m水(t-t0)=4.2×103J/(kg•℃)×0.2kg×5℃=4.2×103J

18．

     左     1

【详解】（1）[1]电流表与灯泡串联，电流从正接线柱流入，从负接线柱流出；电压表与灯泡并联，电流从正接线柱流入，从负接线柱流出，小灯泡的额定电压为2.5V，所以选择0~3V量程；滑动变阻器遵循“一上一下”连接，如下图所示：

（2）[2]由于滑动变阻器下边接线柱接在右边，闭合开关前要把滑动变阻器的滑片移到阻值最大处，所以将滑动变阻器的滑片移到最左端。

（3）[3]小灯泡正常发光，此时电流表的示数为0.4A，小灯泡的额定电压为2.5V，则小灯泡的额定功率

P额=U额I=2.5V×0.4A=1W

19．     见详解     B     0.14     R2     0.625

【详解】（1）[1]伏安法测量小灯泡的电功率电路图中，电源、开关、小灯泡、电流表、滑动变阻器应该串联，电压表应并联在小灯泡的两端，而图中电流表并联在了电路中，电压表串联在了电路中，修改如图：

（2）[2]正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路中发生断路故障；电压表有示数，说明电压表与电源的两端形成通路，则可能的故障为灯泡断路。

（3）[3]电流表指针如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，示数为0.14A。

（4）[4]小灯泡的额定电压为2.5V，电阻约为10Ω，电源电压为6V；当小灯泡正常发光时，串联电路中滑动变阻器两端的电压约为

U滑=6V-2.5V=3.5V

电路中的电流约为

则滑动变阻器的电阻为

故滑动变阻器应该选择R2（20Ω 0.5A）。

（5）[5]如图丙，当小灯泡的电压为2.5V时，通过小灯泡的电流为0.25A，则小灯泡的额定功率为
