湖南省各地市2022年中考物理真题分项汇编-16电磁学（欧姆定律-实验、计算、综合题）

一、实验题

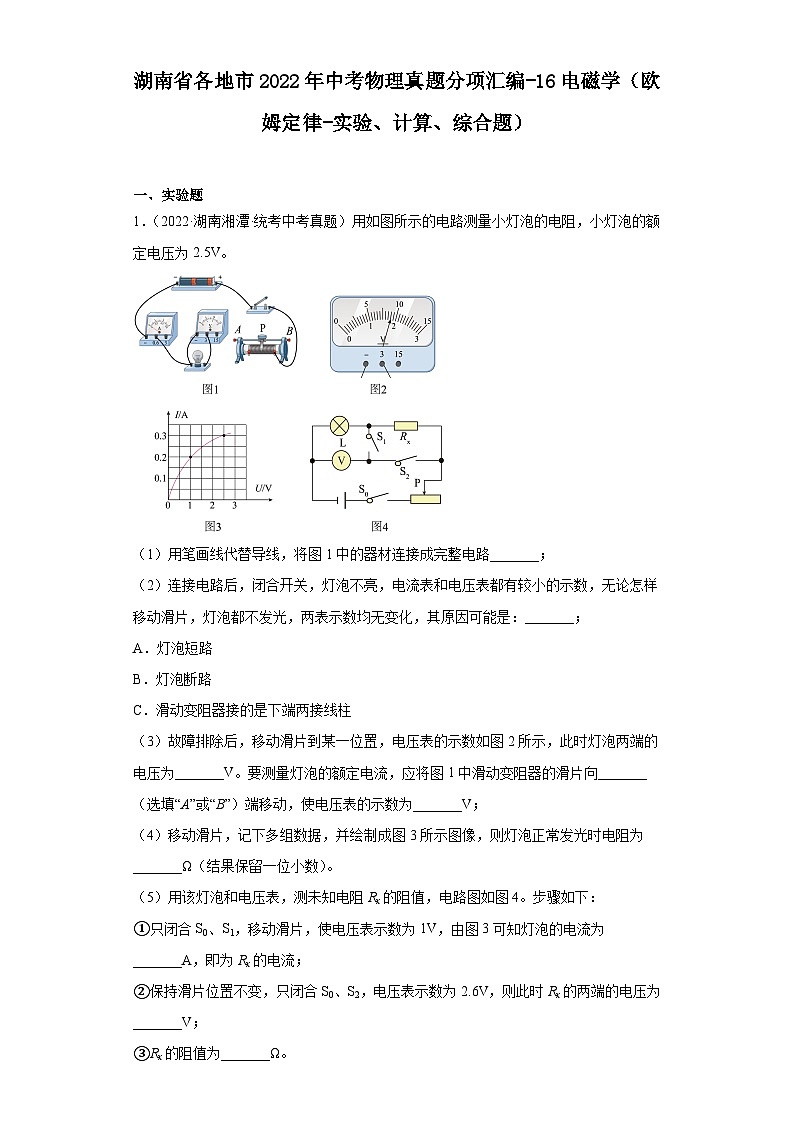

1．（2022·湖南湘潭·统考中考真题）用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。

（1）用笔画线代替导线，将图1中的器材连接成完整电路_______；
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，灯泡都不发光，两表示数均无变化，其原因可能是：_______；
A．灯泡短路
B．灯泡断路
C．滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为_______V。要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向_______（选填“A”或“B”）端移动，使电压表的示数为_______V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为_______Ω（结果保留一位小数）。
（5）用该灯泡和电压表，测未知电阻Rx的阻值，电路图如图4。步骤如下：
①只闭合S0、S1，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为_______A，即为Rx的电流；
②保持滑片位置不变，只闭合S0、S2，电压表示数为2.6V，则此时Rx的两端的电压为_______V；
③Rx的阻值为_______Ω。

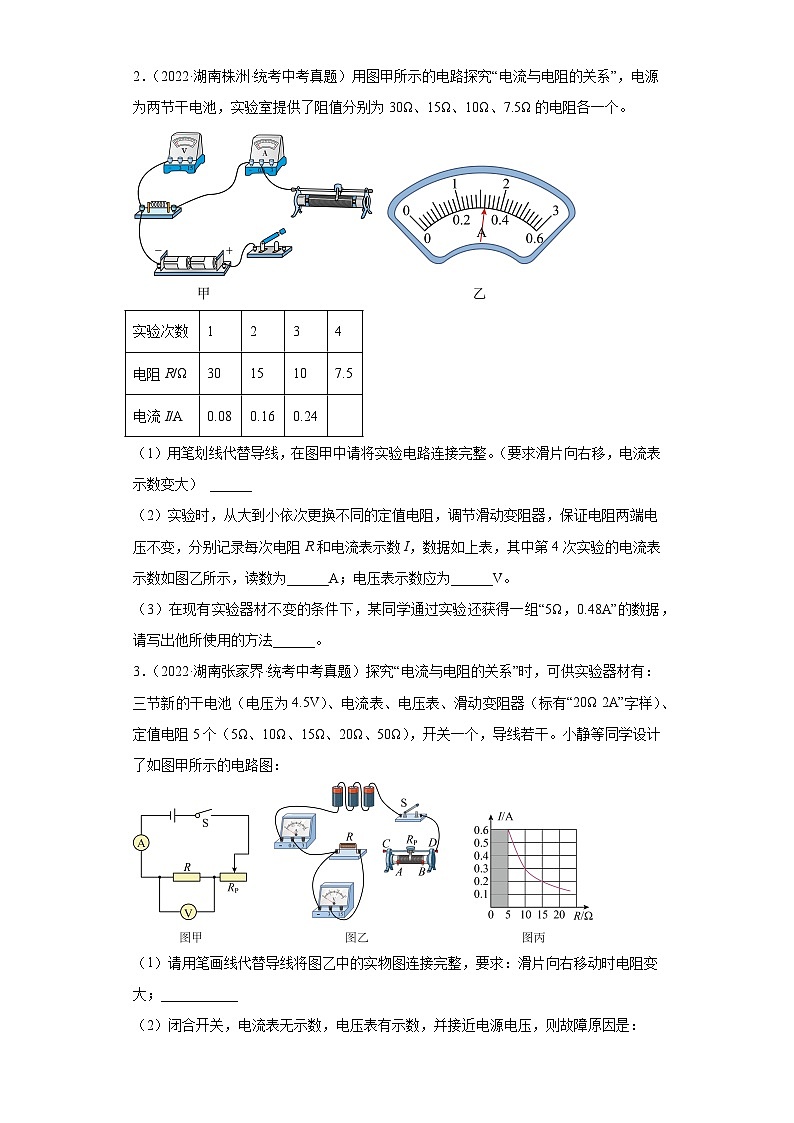

2．（2022·湖南株洲·统考中考真题）用图甲所示的电路探究“电流与电阻的关系”，电源为两节干电池，实验室提供了阻值分别为30Ω、15Ω、10Ω、7.5Ω的电阻各一个。

实验次数
1
2
3
4
电阻R/Ω
30
15
10
7.5
电流I/A
0.08
0.16
0.24

（1）用笔划线代替导线，在图甲中请将实验电路连接完整。（要求滑片向右移，电流表示数变大） ______
（2）实验时，从大到小依次更换不同的定值电阻，调节滑动变阻器，保证电阻两端电压不变，分别记录每次电阻R和电流表示数I，数据如上表，其中第4次实验的电流表示数如图乙所示，读数为______A；电压表示数应为______V。
（3）在现有实验器材不变的条件下，某同学通过实验还获得一组“5Ω，0.48A”的数据，请写出他所使用的方法______。
3．（2022·湖南张家界·统考中考真题）探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：

（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：___________；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是 ___________，其数值为___________；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；
A．调高电源电压
B．更换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻
D．将电压表改接到滑动变阻器两端
（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
A．电流表示数I与R阻值的关系        B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值RP与R阻值的关系        D．电阻的功率PR与R阻值的关系
4．（2022·湖南益阳·统考中考真题）在探究电流与电阻的关系时：
（1）下图是实验电路图的一部分，要完成实验，请在此基础上将实验电路图补充完整；___________

（2）按补充完整后的图进行实验，闭合开关前，应将滑动变阻器的滑片置于___________端；
（3）闭合开关后，发现电流表的指针如图所示，造成这一现象的原因是___________；

（4）通过实验，得到的实验数据如下表所示，这些数据中，有一组是明显错误的，错误数据的序号是___________。
数据序号
1
2
3
4
5
6
电阻
5
10
15
20
25
30
电流
0.60
0.40
0.20
0.15
0.12
0.10

5．（2022·湖南永州·统考中考真题）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。
A．减小实验误差        B．寻找普遍规律
6．（2022·湖南常德·中考真题）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源，“3.8V  0.4A”的小灯泡、标有“20Ω  1.5A”的滑动变阻器、导线若干。
（1）甲组同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，则他一定是将导线接在了如图中滑动变阻器的______（选填“A”或“B”）接线柱上了，此外他们还存在一个不当的实验操作：______；
（2）为了保证实验安全，滑动变阻器的调节范围为______Ω～20Ω；
（3）下表是乙组同学将如图连接完整后并按正确的操作测得的数据。当他们做完第1次实验后做第2次，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
实验次数
1
2
3
电压/V
2.0
3.0
3.8
电流/A
0.33
0.34
0.40
（4）在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为8.1Ω，即为小灯泡电阻的测量值。请你对此做出简要的评估：______。

7．（2022·湖南长沙·统考中考真题）某实验小组用如图所示的电路探究电流与电阻的关系。

实验序号
电阻R/Ω
电流I/A
1
5
0.6
2
10

3
20

…


（1）连接电路时应___________开关；
（2）小庆将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中。换用10Ω电阻后，应该使定值电阻两端的电压保持___________V不变；
（3）将5Ω的定值电阻换为10Ω后，小庆和小丽对接下来的操作有不同看法：
小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为；小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为。
请问你赞成谁的观点？___________。简要说明理由：___________。
8．（2022·湖南岳阳·统考中考真题）在“伏安法测电阻”的实验中：

实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14

（1）如图甲，闭合开关前，滑片P应置于滑动变阻器的________（填“左”或“右”）端；
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则可能是待测电阻R_______（填“断路”或“短路”）；
（3）排除故障后，测得几组数据如上表，第三次实验时电流表示数如图乙，为________A；
（4）三次所测电阻的平均值为_______Ω；（结果保留一位小数）
（5）若要测一个额定电压为U0的小灯泡正常工作时的电阻，电源电压U不变，定值电阻R的阻值已知。在不改变电路连接的情况下，下列电路能实现的是_______（仅一项正确）。
A． B．
C． D．
9．（2022·湖南邵阳·统考中考真题）小芳和同学们一起做“探究电流与电阻的关系”的实验，她们准备了电压为3V的电源，规格为“30Ω 1A”的滑动变阻器，阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，电流表，电压表、开关各一个，导线若干。她们利用这些器材设计了如图甲所示的电路。实验中控制定值电阻两端电压为2V不变，请帮助小芳和同学们完成以下问题：

（1）小芳和同学们先将5Ω的电阻接人电路中，滑动变阻器阻值调至最大，检查连接无误之后闭合开关，发现电流表示数接近零，电压表示数接近于电源电压，经分析可能是定值电阻处发生了______（选填“短路”或“断路”）；
（2）电路故障排除后，继续进行实验，调节滑动变阻器滑片，使电压表的示数为2V，电流表的示数如图乙所示，为______A，填入表格；
（3）接下来，小芳和同学们将5Ω的电阻更换成10Ω的电阻接入电路，要使电压表的示数保持2V不变，应向______（选填“左”或“右”）移动滑片；
（4）小芳和同学们通过实验得到了以下实验数据：
电阻/Ω
5
10
15
20
电流/A

0.2
0.13
0.1
分析表中数据，可以得出结论：当电压一定时，导体中的电流与导体的电阻成______比。

二、计算题
10．（2022·湖南永州·统考中考真题）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'=3V，当滑片P位于a、b之间某一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。

11．（2022·湖南常德·中考真题）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。
（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；
（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。

12．（2022·湖南长沙·统考中考真题）某电热水壶有加热和保温两挡，简化电路如图所示。其中、为电热丝（不考虑其电阻变化）。已知该壶的额定电压为220V，只闭合开关时，电路中的电流为0.5A。
（1）求电热丝的阻值；
（2）只闭合开关时，求电热水壶的电功率；
（3），求使用加热挡时电热水壶在10s内产生的热量。

13．（2022·湖南岳阳·统考中考真题）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。
（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；
（2）请计算0～30s内红灯和绿灯消耗的总电能；
（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压U，定值电阻R=2Ω，D为特殊电子元件。当UAB
