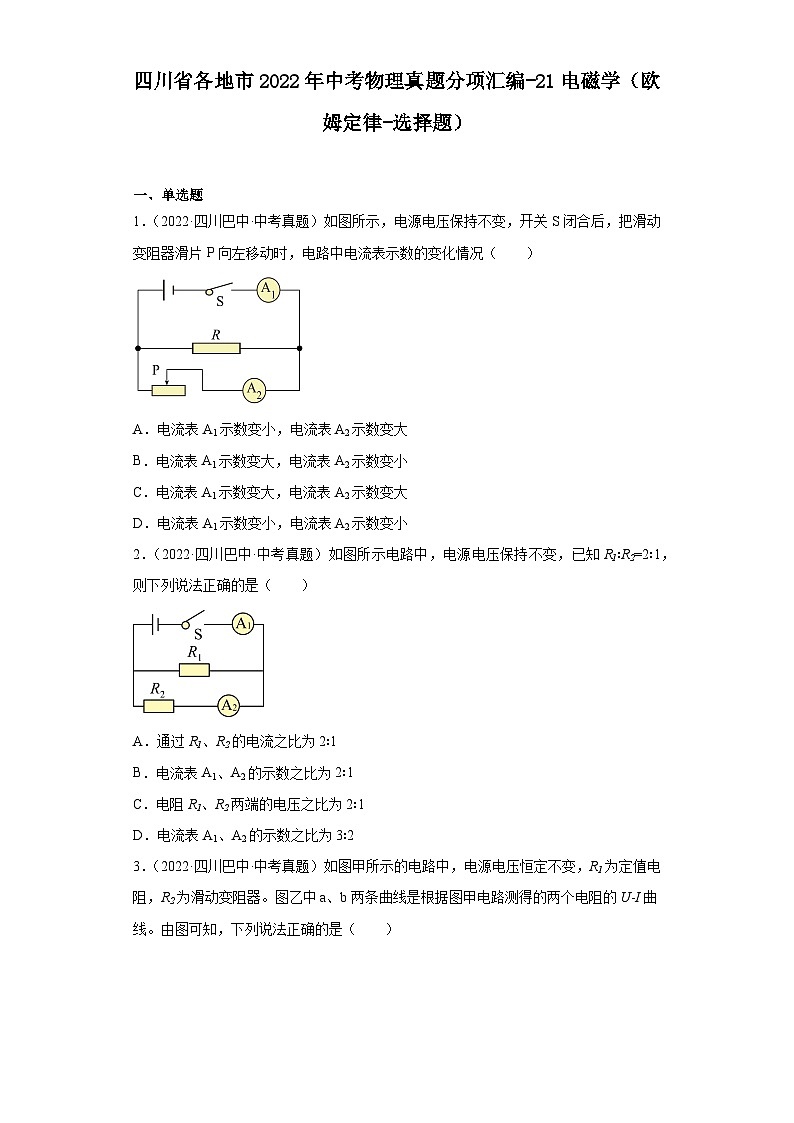

四川省各地市2022年中考物理真题分项汇编-21电磁学（欧姆定律-选择题）

一、单选题
1．（2022·四川巴中·中考真题）如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（　　）

A．电流表A1示数变小，电流表A2示数变大
B．电流表A1示数变大，电流表A2示数变小
C．电流表A1示数变大，电流表A2示数变大
D．电流表A1示数变小，电流表A2示数变小
2．（2022·四川巴中·中考真题）如图所示电路中，电源电压保持不变，已知R1∶R2=2∶1，则下列说法正确的是（　　）

A．通过R1、R2的电流之比为2∶1
B．电流表A1、A2的示数之比为2∶1
C．电阻R1、R2两端的电压之比为2∶1
D．电流表A1、A2的示数之比为3∶2

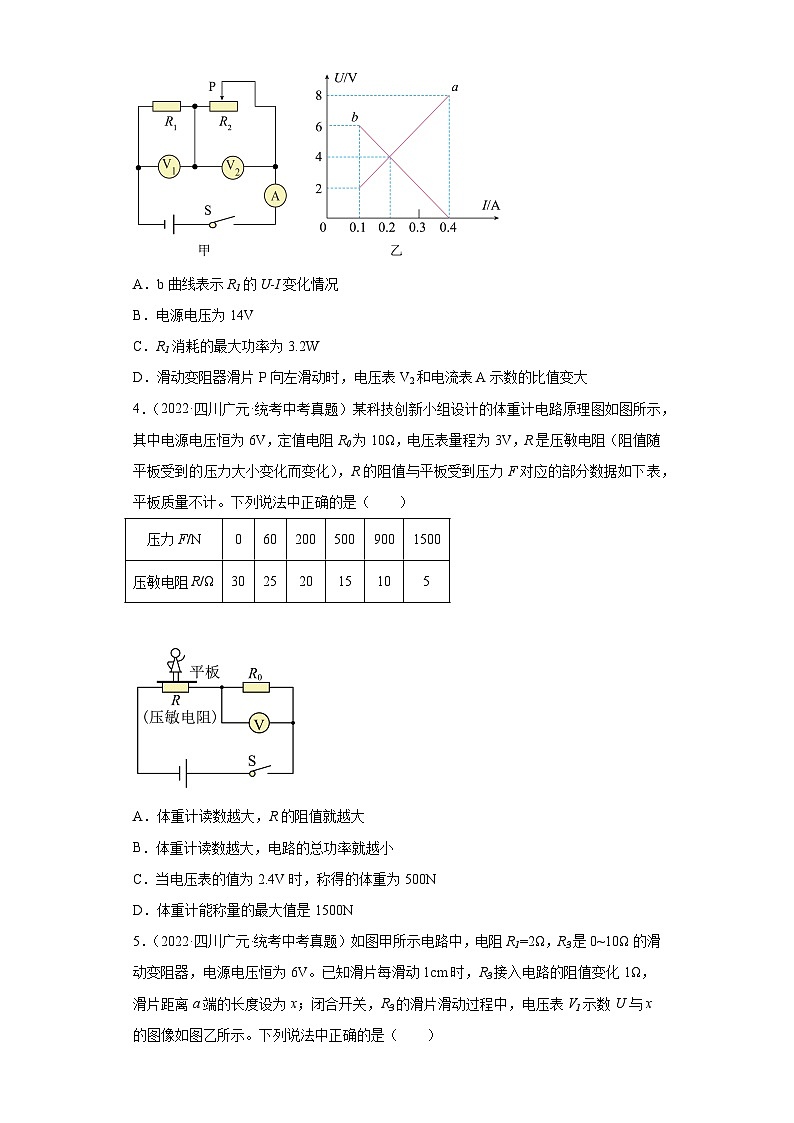

3．（2022·四川巴中·中考真题）如图甲所示的电路中，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。图乙中a、b两条曲线是根据图甲电路测得的两个电阻的U-I曲线。由图可知，下列说法正确的是（　　）

A．b曲线表示R1的U-I变化情况
B．电源电压为14V
C．R1消耗的最大功率为3.2W
D．滑动变阻器滑片P向左滑动时，电压表V2和电流表A示数的比值变大
4．（2022·四川广元·统考中考真题）某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（　　）
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5


A．体重计读数越大，R的阻值就越大
B．体重计读数越大，电路的总功率就越小
C．当电压表的值为2.4V时，称得的体重为500N
D．体重计能称量的最大值是1500N

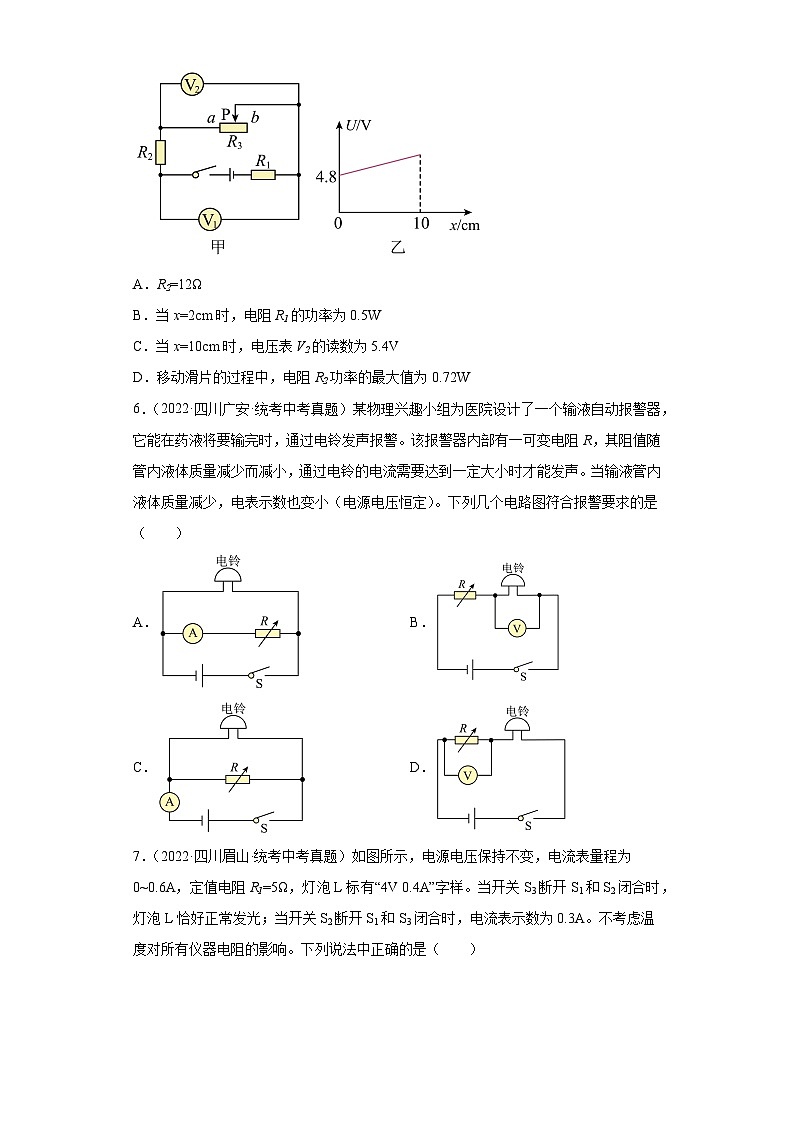

5．（2022·四川广元·统考中考真题）如图甲所示电路中，电阻R1=2Ω，R3是0~10Ω的滑动变阻器，电源电压恒为6V。已知滑片每滑动1cm时，R3接入电路的阻值变化1Ω，滑片距离a端的长度设为x；闭合开关，R3的滑片滑动过程中，电压表V1示数U与x的图像如图乙所示。下列说法中正确的是（　　）

A．R2=12Ω
B．当x=2cm时，电阻R1的功率为0.5W
C．当x=10cm时，电压表V2的读数为5.4V
D．移动滑片的过程中，电阻R2功率的最大值为0.72W
6．（2022·四川广安·统考中考真题）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）
A． B．
C． D．
7．（2022·四川眉山·统考中考真题）如图所示，电源电压保持不变，电流表量程为0~0.6A，定值电阻R1=5Ω，灯泡L标有“4V 0.4A”字样。当开关S3断开S1和S2闭合时，灯泡L恰好正常发光；当开关S2断开S1和S3闭合时，电流表示数为0.3A。不考虑温度对所有仪器电阻的影响。下列说法中正确的是（　　）

A．电源电压是4V
B．R2的阻值是10Ω
C．灯泡L的电阻值是R2的2倍
D．当开关S2断开S1和S3闭合时，电阻R2消耗的电功率是1.35W
8．（2022·四川凉山·统考中考真题）如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A．电流表示数最大可达到0.6A
B．滑动变阻器R2允许接入电路的最小阻值为10
C．电阻R1消耗的电功率最大可达到1.8W
D．滑动变阻器滑片滑到最右端时电压表的示数为2V
9．（2022·四川凉山·统考中考真题）如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（　　）

A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C．电流表A的示数、电流表A1的示数、电压表V的示数均不变
D．电流表A的示数、电流表A1的示数、电压表V的示数均增大
10．（2022·四川乐山·统考中考真题）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。闭合开关S，当气体浓度越高时，会出现（　　）

A．电流表示数增大，电压表示数增大
B．电流表示数增大，电压表示数变小
C．电流表示数变小，电压表示数增大
D．电流表、电压表示数均不变
11．（2022·四川内江·统考中考真题）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关闭合，将滑动变阻器的滑片向右移动，下列说法正确的是（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变小
C．电流表示数不变，电压表示数不变
D．电流表示数变小，电压表示数变小
12．（2022·四川内江·统考中考真题）如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（　　）

A． B．
C． D．无法比较、、大小
13．（2022·四川达州·统考中考真题）如图所示，电源电压恒为6V，R1=10Ω，R2=15Ω，R3的规格为“30Ω 1A”，电压表V1的量程为0~3V，V2的量程为0~15V，电流表A的量程为0~0.6A，下列说法正确的是（　　）

A．只闭合S1时，向左移动滑片，A示数变大，V2示数变大
B．只闭合S1时，向左移动滑片，V2示数变化量的绝对值与A示数变化量的比值不变
C．只闭合S1时，向右移动滑片，R2两端的电压变化量的绝对值与R3两端的电压变化量相等
D．闭合S1、S2时，移动滑片，在保证电路安全的情况下，电路消耗的最大功率为3.6W
14．（2022·四川达州·统考中考真题）如图所示为电烤炉的简化电路图，小张查看说明书后得知：R1、R2均为电热丝，R1=44Ω，R2=66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，忽略温度对电热丝电阻的影响。下列说法正确的是（　　）

A．闭合S1、S2时，电烤炉处于低温挡状态
B．电烤炉处于高温挡与低温挡状态时，R1两端的电压之比为5∶2
C．电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为3∶2
D．电烤炉处于低温挡状态时，R1、R2所消耗的电功率之比为3∶2
15．（2022·四川泸州·中考真题）在泸州市第37届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，R1为压敏电阻，其阻值随压力增大而减小，R2为粗细均匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片P始终与电阻丝接触良好。下列说法中正确的是（　　）

A．被测者身高越高，电压表的示数越小
B．被测者体重越重，电流表的示数越小
C．被测者身高越高，R2消耗的电功率越大
D．被测者体重越重，R1消耗的电功率越大
16．（2022·四川德阳·统考中考真题）历史上许多重大科学发现源于科学家不懈的实验探究。早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（　　）
A．焦耳 B．欧姆 C．牛顿 D．法拉第
17．（2022·四川遂宁·统考中考真题）夏季汛期来临，某科技小组设计了一个监测观音湖水位的装置。其原理如图甲，电路中电源电压保持不变，为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。则下列说法正确的是（　　）

A．当水位升高时，电压表的示数变大
B．该电路的电源电压是6V
C．该电路工作时的最小总功率是0.3W
D．当水位达到警戒水位时，电流表的示数为0.2A
18．（2022·四川自贡·统考中考真题）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）

A．油位越高，流过R的电流越大 B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的
19．（2022·四川德阳·统考中考真题）如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则

A．电压表的示数变大,电流表的示数变大
B．电压表的示数变大,电流表的示数变小
C．电压表的示数不变,电流表的示数变大
D．电压表的示数变小,电流表的示数变大

二、多选题
20．（2022·四川攀枝花·统考中考真题）如图甲所示的电路中，电源电压保持不变。图乙是通过小灯泡L的电流I随小灯泡两端的电压U变化的图像。下列说法中正确的是（　　）

A．滑动变阻器滑片P向右移动，小灯泡变亮
B．小灯泡两端电压增大时，小灯泡电阻变小
C．滑动变阻器滑片P向左移动，电流表示数变大
D．小灯泡电压为2.5V时，小灯泡的功率为0.70W
21．（2022·四川南充·统考中考真题）某同学在实验室连接了如图所示的电路，开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，下列说法正确的是（　　）

A．电流表A的示数会增大 B．电压表V3的示数会增大
C．三个电压表的示数之和变小 D．电压表V3与电流表A的示数比值在减小
22．（2022·四川成都·统考中考真题）如图所示电路，电源电压U恒定不变，电流表A1量程为0~3A，A2量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S1、S2，滑片P移到最左端，A1表的示数为0.35A，R1和R3消耗的电功率之比P1:P3=3:1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R2允许接入的最小阻值为R2 小，电路消耗的最大电功率为P大。下列结论正确的是（　　）

A．R3=10Ω B．电压表选用的量程为0~3V
C．R2小=40Ω D．P大=28W

参考答案：
1．C
【详解】开关S闭合后，电阻R与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过滑动变阻器的电流，把滑动变阻器滑片P向左移动时，滑动变阻器接入电路的阻值变小，由可知，通过滑动变阻器的电流变大，即电流表A2示数变大，由于并联电路中各用电器独立工作，互不影响，所以流过电阻R的电流不变，并联电路中干路电流等于各支路电流之和，所以电流表A1示数变大。故C符合题意，ABD不符合题意。
故选C。
2．D
【详解】A．由图知道，R1、R2并联，电流表A1测量干路的电流，电流表A2测量R2所在支路的电流，由并联电路电压特点和欧姆定律知道，通过R1、R2的电流之比为

故A错误；
BD．由并联电路电流特点知道，电流表A1的示数为
IA1= I1+ I2 =3I1
电流表A1、A2的示数之比为

故B错误，D正确；
C．由图知道R1、R2并联，由于并联电路中各支路两端的电压相等，所以，电阻R1与R2两端的电压之比为1∶1，故C错误。
故选D。
3．C
【详解】A．图乙中，观察图线a，电压和电流成正比，由分析可知，图线a表示的电阻恒定，为定值电阻，所以a曲线表示定值电阻R1的U-I变化情况，b曲线表示滑动变阻器R2的U-I变化情况，故A错误；
B．当滑动变阻器R2接入电路的阻值为0时，滑动变阻器R2两端的电压为0，由图乙可知，此时电路电流为0.4A，定值电阻R1两端的电压为8V，即电源电压为8V，故B错误；
C．当滑动变阻器R2接入电路的阻值为0时，电路电流最大，为0.4A，定值电阻R1两端的电压为8V，此时R1消耗的功率为最大功率，即

故C正确；
D．滑动变阻器滑片P向左滑动时，滑动变阻器R2接入电路的阻值减小，电路电流增大；电压表V2和电流表A示数的比值为R2接入电路的阻值，所以电压表V2和电流表A示数的比值也减小，故D错误。
故选C。
4．C
【详解】A．体重计读数越大，对压敏电阻的压力越大，由表格中的数据可知，压力越大，压敏电阻的阻值越小，故A错误；
B．体重计读数越大，对压敏电阻的压力越大，由表格中的数据可知，压力越大，压敏电阻的阻值越小，根据欧姆定律可知，电路中的电流越大，根据公式可知，电路中的总功率越大，故B错误；
C．由题意可知，根据欧姆定律可得电路中的电流为

所以压敏电阻两端的电压为
UR=U-U0=6V-2.4V=3.6V
所以压敏电阻的阻值为

由表格中的数据可知，当压敏电阻的阻值为15Ω时，压力为500N，故C正确；
D．分析电路图和表格可知，电压表示数越大，体重计称量越大，所以当电压表的示数为3V时，体重计能称量的最大，即定值电阻两端电压为3V，因为电源电压为6V，所以压敏电阻两端电压为
U压=6V-3V=3V
压敏电阻与定值电阻分担的电压相等，根据串联电路分压特点可知，压敏电阻等于定值电阻，即为10Ω，由表格可知，此时压力为900N，故D错误。
故选C。
5．B
【详解】A．由乙图可知，当x=0时，R3=0，电阻R2两端的电压U2=4.8V，电源电压为6V，所以R1两端电压为
U1=U-U2=6V-4.8V=1.2V
所以电路中的电流为

所以R2的阻值为

故A错误；
B．当x=2时，，此时电路中的电流为

所以电阻R1的功率为

故B正确；
C．当x=10时，，此时电路中的电流为

所以电压表V2的示数，即电阻R3两端的电压为

故C错误；
D．当R3电阻为0时，电路中的电流最大，此时电阻R2的电功率最大，由A可知，电路中的最大电流为0.6A，电阻R2两端的电压为4.8V，所以电阻R2功率的最大值为
P2=U2I=4.8V×0.6A=2.88W
故D错误。
故选B。
6．D
【详解】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。
故选D。
7．D
【详解】A．当开关S3断开S1和S2闭合时，灯泡L与R1串联，灯泡L恰好正常发光，此时电路电流等于灯泡额定电流0.4A，电源电压

故A错误；
B．当开关S2断开S1和S3闭合时，定值电阻R1与定值电阻R2串联，电流表示数为0.3A，R2的阻值

故B错误；
C．灯泡电阻

不等于R2的2倍，故C错误；
D．当开关S2断开S1和S3闭合时，电阻R2消耗的电功率

故D正确。
故选D。
8．B
【详解】A．根据电压表的量程可知，电压表的最大示数为3V，定值电阻R1的阻值为10Ω，故电流表的示数为

故A错误；
B．根据串联分压，电阻越大，分担的电压越大，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器两端电压最小为3V，此时滑动变阻器与定值电阻分得的电压相同，故电阻相同，故此时滑动变阻器接入的最小阻值为10Ω，故B正确；
C．电阻R1消耗的电功率最大可达到

故C错误；
D．滑动变阻器滑片滑到最右端时，电路中的电流为

电压表的示数为

故D错误。
故选B。
9．A
【详解】由图可知，闭合开关S、S1时，电阻R1、R2并联，电流表A测干路中的电流，电流表A1测通过R2的电流，根据并联电路电流的特点可知，电流表A的示数大于电流表A1的示数，电压表测电源电压；当只闭合S时，电阻R1没有接入电路，此时电流表A与电流表A1相等，都是测通过R2的电流，而通过R2的电流根据欧姆定律可知，其前后不变，所以电流表A的示数减小，电流表A1的示数不变，电压表仍然测电源电压，所以电压表的示数也不变。
故选A。
10．A
【详解】CD．闭合开关S，当气体浓度越高时，R的阻值减小，总电阻变小，电源电压不变，故电流表的示数变大，故CD不符合题意；
AB．电流表的示数变大，而定值电阻的阻值不变，故电压表的示数变大，故A符合题意；B不符合题意。
故选A。
11．D
【详解】由图示可知，变阻器与灯泡为串联关系，电压表测灯泡两端的电压，当滑动变阻器的滑片P向右移动时，电阻变大，总电阻变大，电源电压不变，所以电流变小，电流示数变小；灯泡的电阻不受温度影响，电流变小时，由欧姆定律可知灯泡两端的电压增小，故电压表示数减小，故ABC错误，D正确。
故选D。
12．B
【详解】由图像可知，当电压一定时，通过R1、R2、R3的电流关系大小为
I1 根据欧姆定律可得

所以三个电阻的大小关系为

故ACD错误，B正确。
故选B。
13．B
【详解】A．只闭合S1时，电阻R1、R2、R3串联，电压表V1测R1两端电压，电压表V2测R2与R3两端电压，电流表测电流，向左移动滑片，R3接入阻值减小，根据串联分压，电压表V2示数减小，则电压表V1示数增大，电流表A示数变大，故A错误；
B．只闭合S1时，向左移动滑片，电压表V1测R1两端电压，电压表V2测R2与R3两端电压，根据串联分压，电压表V2示数变化量的绝对值与电压表V1示数的变化量相等，电压表V2示数变化量的绝对值与A示数变化量的比值为

R1不变，故B正确；
C．只闭合S1时，向右移动滑片，R3接入阻值增大，电流减小，根据串联分压，R3两端电压增大，R2两端电压减小，R1两端电压减小，且它们两端电压之和为电源电压，则

则

故C错误；
D．闭合S1、S2时， R2被短路，R1、R3串联接入电路，电压表V1测R1两端电压，电压表V2测R3两端电压，电流表测电流，移动滑片，在保证电路安全的情况下，当电压表V1为3V时，电路消耗最大功率，电流为

R3阻值为

电路消耗的最大功率为

故D错误。
故选B。
14．B
【详解】A．由电路图可知，当S1闭合、S2断开时，电路为R1、R2的串联电路，电路的总电阻为两电阻阻值之和。当S1、S2都闭合时，此时R2被短路，电路为只有R1的简单电路，电路的电阻为R1的阻值。由可知，当S1闭合、S2断开时，电路处于低温档；当S1、S2都闭合时，电路处于高温档。故A错误；
B．当处于高温档时，R1两端的电压等于电源电压；当处于低温档时，电路中的电流为

此时R1两端的电压为
U1=I1R1=2A×44Ω=88V
电烤炉处于高温挡与低温挡状态时，R1两端的电压之比为

故B正确；
C．电烤炉处于高温挡时，电路所消耗的电能为

电烤炉处于低温挡时，电路所消耗的电能为

电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为

故C错误；
D．电烤炉处于低温挡状态时，由P=I2R和串联电路电流处处都相等可知，R1、R2所消耗的电功率之比为

故D错误。
故选B。
15．D
【详解】由电路图可知，R1、R2串联，R2全部接入电路，电压表测量R2滑片以下部分电阻两端的电压，电流表测通过R1的电流。
AC．由于R2两端的电压始终等于电源电压，R2全部接入电阻不变，根据可知，通过R2的电流始终不变，P=UI可知，R2消耗的电功率不变；被测者身高越高，滑片越靠上，电压表所测电阻越大，通过R2的电流始终不变，根据U=IR可知，电压表示数变大，故AC错误；
BD．由于R1阻值随压力增大而减小，所以被测者体重越大，对R1压力越大，R1接入电路中的电阻变小，根据可知，通过R1的电流变大，即电流表示数变大，由于并联电路电压等于电源电压，且保持不变，根据P=UI可知，R1消耗的功率变大，故B错误，D正确。
故选D。
16．B
【详解】A．焦耳最早发现了电流产生的热量与电流、电阻及通电时间之间的关系，提出了焦耳定律，故A不符合题意；
B．通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，故B符合题意；
C．牛顿发现了著名的万有引力定律、运动三大定律和光的色散现象，故C不符合题意；
D．1831年，英国物理学家法拉第历经10年的探索，终于发现了利用磁场产生电流的条件和规律。法拉第的发现进一步揭示了电与磁的联系，故D不符合题意。
故选B。
17．D
【详解】由图可知，变阻器R和电阻R0串联，电压表测量R两端的电压，电流表测量电路中的电流。
A．当水位升高时，浮子向上运动，带动金属滑杆AP在竖直向上移动，变阻器连入电路的电阻变小，由串联分压可知变阻器两端的电压变小，即电压表的示数变小，故A错误；
B．由图丙可知，R接入电路的阻值最大时，电路总电阻最大，由可知通过电路的电流最小，最小电流是0.1A，R两端的电压是6V，电源电压为
U=I小(R大+R0)=0.1A×(60Ω+R0)①
当R接入电路的电阻为零，只有R0的简单电路，电路的总电阻最小，由可知通过电路的电流最大，最大电流是0.3A，电源电压为
U=I大R0=0.3A×R0②
电源电压不变，则
0.1A×(60Ω+R0)=0.3A×R0
R0=30Ω
电源电压
U=I大R0=0.3A×30Ω=9V
故B错误；
C．电路中最小电流是0.1A，该电路工作时的最小总功率
P小=UI小=9V×0.1A=0.9W
故C错误；
D．由图乙可知，水位升高
195.0m-175.0m=20.0m
变阻器的阻值变化量是60Ω，水位的变化量和变阻器的阻值变化量成正比，当警戒水位时，水位升高
190.0m-175.0m=15.0m
则

R′=45Ω
此时变阻器连入电路的电阻
R′′=R大-R′=60Ω-45Ω=15Ω
当水位达到警戒水位时，电流表的示数为

故D正确。
故选D。
18．C
【详解】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
19．A
【详解】由电路图可知，滑动变阻器与定值电阻串联，闭合开关后，滑片向左滑动时，接入的阻值变小，则电路中总电阻变小，由可知，在电源电压不变时，电路中的电流变大，电流表实示数变大；R为定值电阻，由可知其两端电压变大，故电压表示数变大；故A正确，BCD错误．
20．CD
【详解】A．由图可知，滑动变阻器和小灯泡串联，当滑动变阻器滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，根据欧姆定律可知，电路中的总电流变小，小灯泡变暗，故A错误；
B．由I-U图像可知，小灯泡两端的电压增加的快，而通过小灯泡的电流增加的慢，由欧姆定律可知，小灯泡的电阻变大，故B错误；
C．滑动变阻器滑片P向左移动时，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，电流表示数变大，故C正确；
D．由图乙可知，小灯泡两端的电压为2.5V时，流过小灯泡的电流为0.28A，小灯泡的功率

故D正确。
故选CD。
21．AD
【详解】由电路图可知，定值电阻与滑动变阻器串联，电压表V1测定值电阻两端电压，电压表V2测电源电压，电压表V3测滑动变阻器两端电压，电流表测电路中电流。
A．开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，滑动变阻器接入电路中的阻值减小，电路的总电阻减小，故由欧姆定律可知，电路中电流变大，即电流表A的示数会增大，故A正确；
B．因滑动变阻器接入电路中的阻值减小，故由串联电路电阻等比例分压可知，滑动变阻器两端电压变小，故电压表V3的示数会减小，故B错误；
C．由串联电路的电压规律可知，电压表V1和V3的示数之和等于电源电压，电压表V2的示数等于电源电压，故可知三个电压表的示数之和等于电源电压的两倍不变，故C错误；
D．由AB中可知，电压表V3示数减小，电流表A示数增大，故电压表V3与电流表A的示数比值在减小，故D正确。
故选AD。
22．AD
【详解】A．由电路图可知，闭合S，断开S1、S2，此时定值电阻R1、R3与滑动变阻器R2串联，电流表A1测电路中电流，电压表V测R3两端电压，滑片P移到最左端时，滑动变阻器接入电路中的阻值为0，此时A1表的示数为0.35A，故由欧姆定律可得
①
此时R1和R3消耗的电功率之比为
P1:P3=3:1
因R1和R3串联，故流过R1和R3的电流相等，则由P=I2R可得，R1和R3消耗的电功率之比等于电阻之比，即
P1∶P3=R1∶R3=3∶1②
滑片P向右移到某一位置的过程中，A1表的示数变化了ΔI=0.3A，V表的示数变化了ΔU=3V，由欧姆定律可得，ΔU和ΔI的比值为电阻R3的阻值，故可得

将R3=10Ω代入②中，解得R1=30Ω，再将R1和R3的值代入①中解得，电源电压为U=14V，故A正确；
B．当滑片P移到最左端时，此时R1和R3串联，R2接入电路中的阻值为0，此时电路中总电阻为
R总=R1+R3=30Ω+10Ω=40Ω
由欧姆定律可得，电路中电流为

故此时R3两端电压为
U3=IR3=0.35A×10Ω=3.5V
可知此时R3两端电压大于3V，故电压表V选用的量程为0~15V，故B错误；
C．三个开关都闭合时，由电路图可知，此时电阻R1、滑动变阻器R2与定值电阻R3并联，其两端电压都等于电源电压，电流表A2测电阻R1和滑动变阻器R2并联的总电流，电流表A1测干路电流，电压表V测电源电压，因电流表A2的最大量程为I2=0.6A，由欧姆定律可得，通过电阻R1的电流为

则通过滑动变阻器R2的最大电流为

此时滑动变阻器R2允许接入的最小电阻为

故C错误；
D．由C中可知，通过定值电阻R3的电流为

故可得干路电流的最大值为
I大=I2+I3=0.6A+1.4A=2A
由P=UI可得，电路消耗的最大电功率为
P大=UI大=14V×2A=28W
故D正确。
故选AD。
