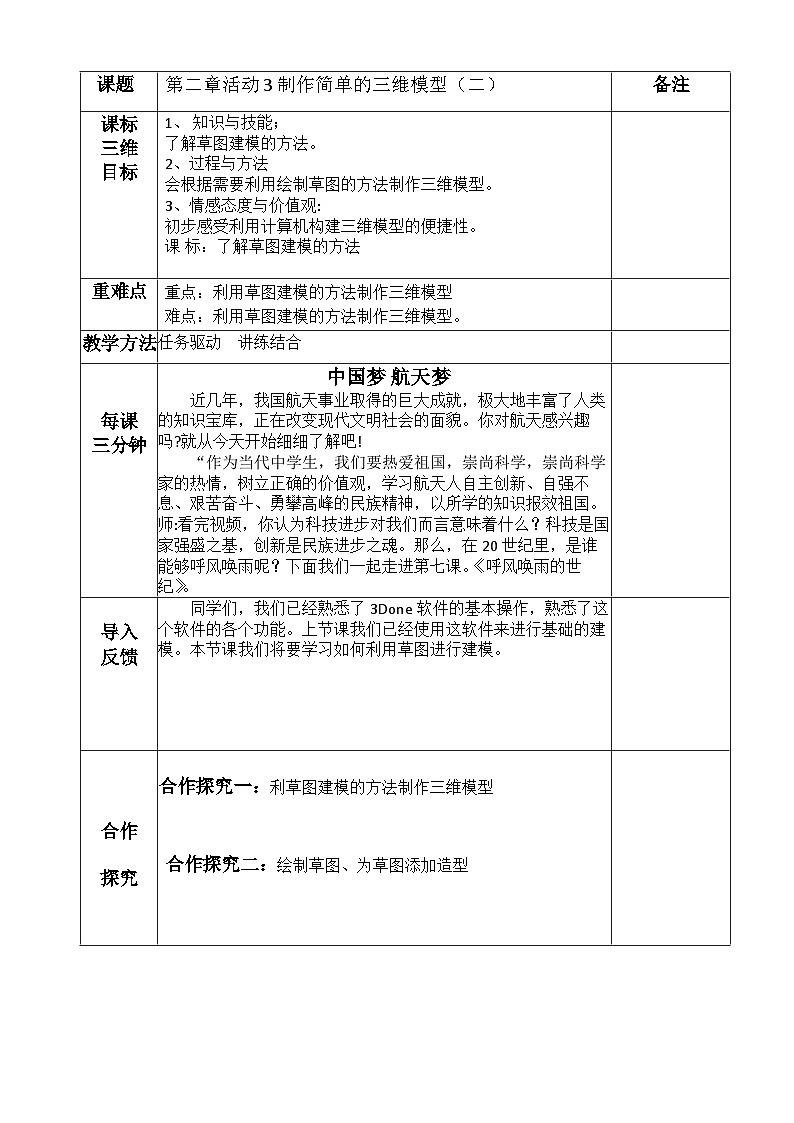

人教版 (2021)八年级下册活动3 制作简单的三维模型教案

  课题

第二章活动3制作简单的三维模型（二）

备注

课标

三维

目标

1、    知识与技能；

了解草图建模的方法。

2、过程与方法

会根据需要利用绘制草图的方法制作三维模型。

3、情感态度与价值观:

初步感受利用计算机构建三维模型的便捷性。

课 标：了解草图建模的方法

重难点

重点：利用草图建模的方法制作三维模型

难点：利用草图建模的方法制作三维模型。

教学方法

任务驱动　讲练结合

每课

三分钟

中国梦 航天梦

近几年，我国航天事业取得的巨大成就，极大地丰富了人类的知识宝库，正在改变现代文明社会的面貌。你对航天感兴趣吗?就从今天开始细细了解吧!

“作为当代中学生，我们要热爱祖国，崇尚科学，崇尚科学家的热情，树立正确的价值观，学习航天人自主创新、自强不息、艰苦奋斗、勇攀高峰的民族精神，以所学的知识报效祖国。师:看完视频，你认为科技进步对我们而言意味着什么？科技是国家强盛之基，创新是民族进步之魂。那么，在20世纪里，是谁能够呼风唤雨呢？下面我们一起走进第七课。《呼风唤雨的世纪》。

导入

反馈

同学们，我们已经熟悉了3Done软件的基本操作，熟悉了这个软件的各个功能。上节课我们已经使用这软件来进行基础的建模。本节课我们将要学习如何利用草图进行建模。

合作

探究

合作探究一：利草图建模的方法制作三维模型

合作探究二：绘制草图、为草图添加造型

合作

探究

展示

点评

培优

辅困

一、        利草图建模的方法制作三维模型

制用草图建模的方法制作三维模型对于一些形状相对复杂的零件模型，需要先利用二维草图绘制一个裁面，再利用草图结合特征造型等工具将二维形状进行拉伸、旋转、扫掠、放样等操作，得到一个三维模型，这种建模方法叫作草图建模，也被称为轮廓线截面建模、样条线建模。

下面以制作一个"花题"模型为例，进行具体介绍。绘制花瓶轮廓。

1、打开3DOne育D，单击视围导机思中的"上"，选择视图为"上观图"。

2、单去"草图给制"中的“通过点给制曲线"工具，在工作区中绘制花组的观身草图。

3、单击击曲线上的点，拖动鼠标指针，根据需要调整草图轮廓线。

4、单击"草图绘制"中的"直线"工具，继续绘制草图，将草图连接成—个封闭区域。为草图添加造型利用特征造型工具，可以为绘制的草图、线或者面添加各种造型。下图展示了拉伸、旋转、扫掠、放样、圆角、倒角等造型效果。旋转花瓶轮廓。单击“特征造型"中的“旋转"工具，出现“旋转“对话框。单击"轮廓P"输入框，再单击工作区中的花瓶草图;单击“轴A"输入框，再单击工作区草图中最长的直线;最后单击按钮，将瓶身草图旋转生成实体。

二、绘制草图

1、在视图导航器中选择前视图。

2、单击"草图绘制"中的"参考几何体"工具，接着单击花瓶的底部，再单击花瓶底部的最外边，将边线圆形投影出来，敲回车键后，瓶底的截面轮廓线就绘制出来了。

3、单击"特征造型"中的"拉伸"工具，出现"拉伸"对话框。单击“轮廓P"输入框、选定工作区中的圆形草图;设置"拉伸类型"为"1边";设置拉伸厚度为2、按钮，角度为11;最后单击把花瓶底部拉伸生成实体。

三、为草图添加造型

1、选择"特殊功能"中的"抽壳"工具，出现"抽壳"对话框。单击"造型S"输入框，再单击工作区中的瓶身;将"厚度T"输入框设置为-2;单击“开放面O"输入框，再单击工作区中的按钮，将瓶身内部掏空。瓶身口;最后单击

2、使用同样的方法，将瓶底内部掏空。

当堂训练

七年级（3）班期末成绩的练习

小结

板书

小结:今天我们学了三维设计相关软件，初步认识了3D ONE制用草图建模的方法制作三维模型的操作。

作业

巩固所学知识。

教学反思

亮点：

不足：

改进措施：
