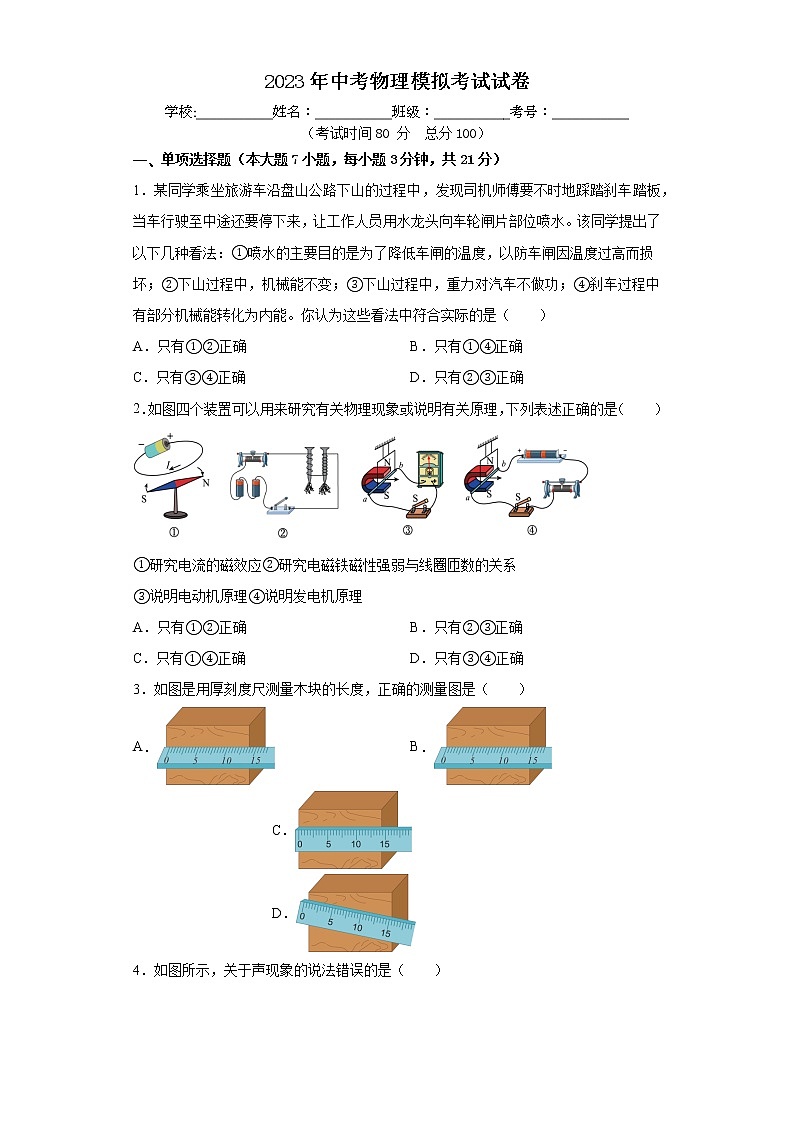

2023年中考物理模拟考试试卷
学校:___________姓名：___________班级：___________考号：___________
（考试时间80 分 总分100）
一、 单项选择题（本大题7小题，每小题3分钟，共21分）
1．某同学乘坐旅游车沿盘山公路下山的过程中，发现司机师傅要不时地踩踏刹车踏板，当车行驶至中途还要停下来，让工作人员用水龙头向车轮闸片部位喷水。该同学提出了以下几种看法：①喷水的主要目的是为了降低车闸的温度，以防车闸因温度过高而损坏；②下山过程中，机械能不变；③下山过程中，重力对汽车不做功；④刹车过程中有部分机械能转化为内能。你认为这些看法中符合实际的是（　　）
A．只有①②正确 B．只有①④正确
C．只有③④正确 D．只有②③正确
2．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（　　）

①研究电流的磁效应②研究电磁铁磁性强弱与线圈匝数的关系
③说明电动机原理④说明发电机原理
A．只有①②正确 B．只有②③正确
C．只有①④正确 D．只有③④正确
3．如图是用厚刻度尺测量木块的长度，正确的测量图是（　　）
A． B． C． D．

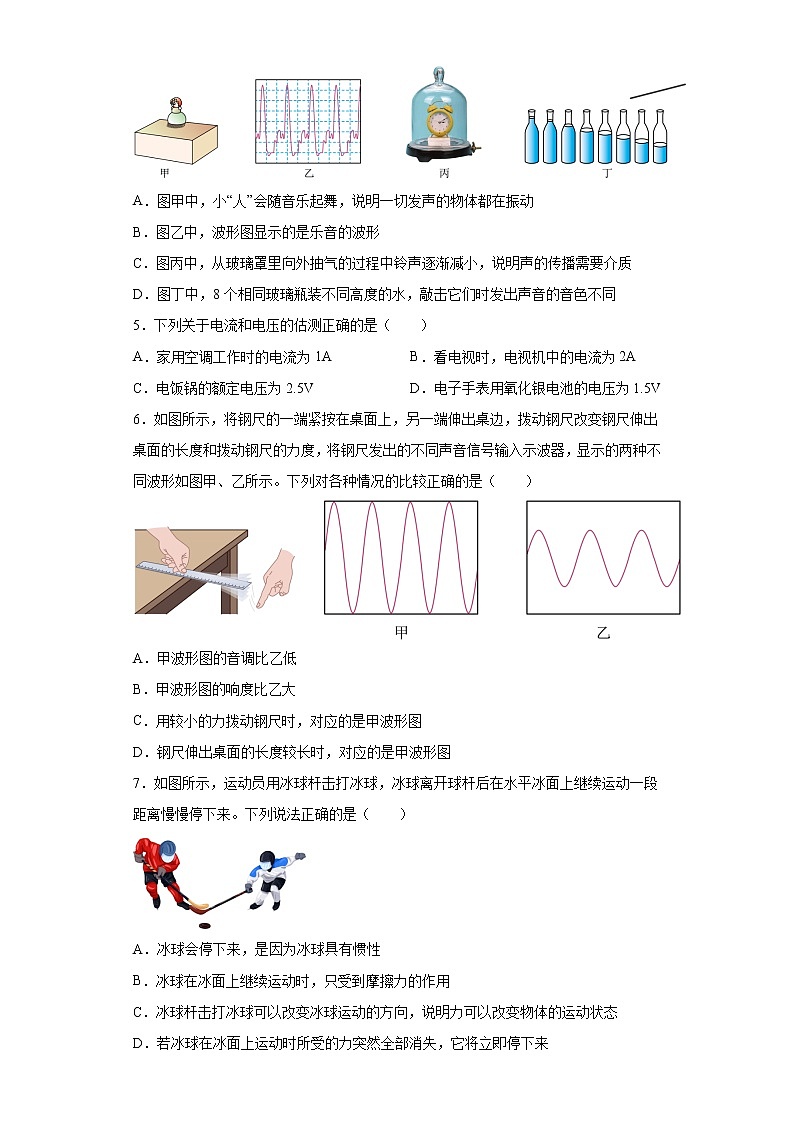

4．如图所示，关于声现象的说法错误的是（　　）

A．图甲中，小“人”会随音乐起舞，说明一切发声的物体都在振动
B．图乙中，波形图显示的是乐音的波形
C．图丙中，从玻璃罩里向外抽气的过程中铃声逐渐减小，说明声的传播需要介质
D．图丁中，8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同
5．下列关于电流和电压的估测正确的是（　　）
A．家用空调工作时的电流为1A B．看电视时，电视机中的电流为2A
C．电饭锅的额定电压为2.5V D．电子手表用氧化银电池的电压为1.5V
6．如图所示，将钢尺的一端紧按在桌面上，另一端伸出桌边，拨动钢尺改变钢尺伸出桌面的长度和拨动钢尺的力度，将钢尺发出的不同声音信号输入示波器，显示的两种不同波形如图甲、乙所示。下列对各种情况的比较正确的是（　　）

A．甲波形图的音调比乙低
B．甲波形图的响度比乙大
C．用较小的力拨动钢尺时，对应的是甲波形图
D．钢尺伸出桌面的长度较长时，对应的是甲波形图
7．如图所示，运动员用冰球杆击打冰球，冰球离开球杆后在水平冰面上继续运动一段距离慢慢停下来。下列说法正确的是（　　）

A．冰球会停下来，是因为冰球具有惯性
B．冰球在冰面上继续运动时，只受到摩擦力的作用
C．冰球杆击打冰球可以改变冰球运动的方向，说明力可以改变物体的运动状态
D．若冰球在冰面上运动时所受的力突然全部消失，它将立即停下来

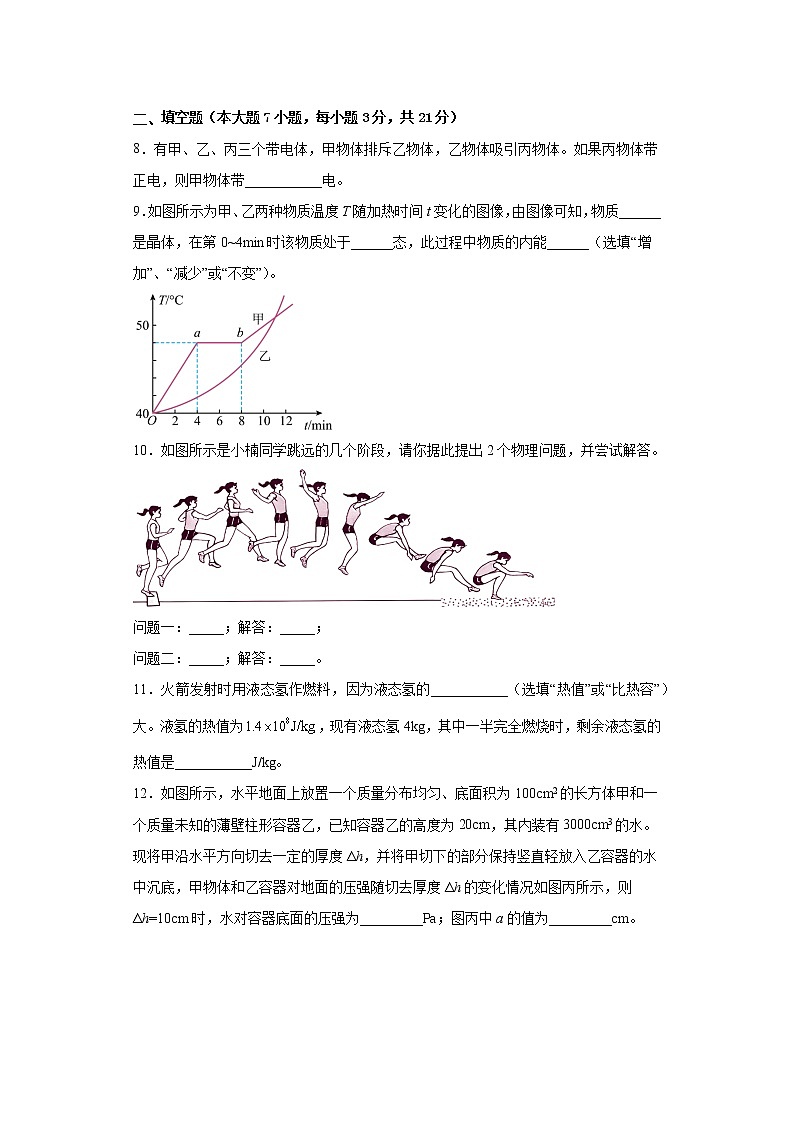

二、 填空题（本大题7小题，每小题3分，共21分）
8．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带___________电。
9．如图所示为甲、乙两种物质温度T随加热时间t变化的图像，由图像可知，物质______是晶体，在第0~4min时该物质处于______态，此过程中物质的内能______（选填“增加”、“减少”或“不变”）。

10．如图所示是小楠同学跳远的几个阶段，请你据此提出2个物理问题，并尝试解答。

问题一：_____；解答：_____；
问题二：_____；解答：_____。
11．火箭发射时用液态氢作燃料，因为液态氢的___________（选填“热值”或“比热容”）大。液氢的热值为，现有液态氢4kg，其中一半完全燃烧时，剩余液态氢的热值是___________J/kg。
12．如图所示，水平地面上放置一个质量分布均匀、底面积为100cm2的长方体甲和一个质量未知的薄壁柱形容器乙，已知容器乙的高度为20cm，其内装有3000cm3的水。现将甲沿水平方向切去一定的厚度Δh，并将甲切下的部分保持竖直轻放入乙容器的水中沉底，甲物体和乙容器对地面的压强随切去厚度Δh的变化情况如图丙所示，则Δh=10cm时，水对容器底面的压强为_________Pa；图丙中a的值为_________cm。

13．如图所示，这是中国航母“辽宁号”训练时舰载飞机起飞的情景。飞机起飞时能获得向上的升力，是因为机翼上方空气流速__________（选填“大于”、“小于”或“等于”）机翼下方空气流速。飞机飞离航母后，航母所受的浮力将__________（选填“变大”、“变小”或“不变”），一架总质量为22t的舰载飞机从航母上起飞后，航母排开海水的体积将变化__________m3。（海水＝1.1×103kg/m3，g取10N/kg）

14．如图所示是小明家的电能表，其示数为_________kW·h。小明关闭家中其他用电器，让电饭锅单独工作，观察到电饭锅工作12min电能表转盘转了500转，则这段时间电饭锅消耗的电能为________kW·h。


三、 作图题（共7分）
15．当开关闭合后，cd段所受到的磁场力的方向如图1所示。请画出图2和图3两种情况中ab段所受到的磁场力的方向。


四、实验题（本大题3小题，共19分）
16．（5分）小强在测量未知电阻Rx的阻值时，连接了如图甲所示的电路：

（1）按图甲连接电路时，开关应___________（选填“断开”或“闭合”），滑动变阻器的滑片P应移到最__________端（选填“左”或“右”）；（1分）
（2）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是_________；（1分）
A．滑动变阻器断路
B．电阻Rx发生了断路
C．电阻Rx发生了短路
D．滑动变阻器最大阻值过大
（3）排除故障后，实验过程中，某次电压表示数为2V，电流表示数如图乙所示，则此时Rx的阻值为________Ω；（1分）
（4）假设实验中电压表坏了不能使用，利用图丙的电路图也能测出未知电阻的阻值Rx，其中R0是已知阻值的定值电阻，请把实验步骤补充完整：
①断开开关S2、闭合开关S1，记录电流表的示数为I0；
②_________；（1分）
③未知电阻的表达式：Rx=___________（用已知量和测量的物理量的符号表示）。
17．（每一空格1分共7分）小明同学利用如图所示的实验装置来探究“凸透镜成像规律”的实验。（1分）

（1）小明将一块凸透镜正对太阳光，在透镜下面放上白纸（白纸与透镜平行），改变透镜到白纸的距离s并测出s与对应的白纸被烤焦的时间t，绘出乙图所示的图像，可判断该透镜的焦距f为______cm；
（2）实验前调节烛焰、凸透镜和光屏的中心大致在______，这样调整的目的是______；在调整器材高度时，应______（填“点燃”或“不点燃”）蜡烛；
（3）如丙所示，当把一块焦距为15cm的凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在______（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的实像；
（4）在第（3）问中，当光屏上成清晰像的时候，保持透镜和光屏位置不变，若将蜡烛向左移动适当的距离，为了使光屏上仍能成清晰的像，应在透镜前加上适当的______（选填“近视眼镜”、“老花眼镜”）；
（5）小明在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，则像距v与t的大致变化关系为丁图中的______。
18．（每一空格1分共7分）在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5V。

（1）请你用笔画线代替导线，将图甲所示实验电路补充完整______（要求：滑动变阻器的滑片P向右移动时，电流表示数变小）；
（2）连接完电路，闭合开关后，小灯泡不亮，电流表有示数，电压表无示数，经检查，导线连接完好，电表完好，则电路故障可能是小灯泡发生了______（选填“短路”或“断路”）；
（3）故障排除后，移动滑片P到某一位置，电压表示数如图乙所示为______V；此时要测量小灯泡的额定功率，应将滑片P向______（选填“左”或“右”）端移动；
（4）移动滑片P，记下多组数据，并绘制图丙所示的U-I图像，由图像可计算出小灯泡的额定功率是______W；
（5）小明还发现图线在电流较小时是直线，随着电流增大，图线变成了一条曲线，如图丙所示。造成这种变化的原因是______；
（6）小刚用相同的器材进行该实验时发现电压表已损坏，他找来一只阻值为R0的定值电阻，设计了如图丁所示的电路，也可测出小灯泡的额定功率。主要的操作步骤如下：
①把电流表接在a处，闭合开关，调节滑片P，使电流表的示数为I额；
②保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I；
③计算得出小灯泡的额定功率P额=______（用R0、I额、I表示）。

五丶计算题（本大题2小题，共12分）
19．（6分）如图所示，电源电压保持不变，小灯泡L标有“6V 3.6W”的字样，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为100Ω，电压表量程为0~3V，电流表量程为0~0.6A，灯丝电阻不随温度变化，求：（2分）
（1）小灯泡L正常发光时的阻值为多少？（2分）
（2）当S1、S2、S3都闭合，滑动变阻器的滑片滑到a点时，小灯泡L恰好正常发光，此时定值电阻R2的电功率为多少？（2分）
（3）保证电路安全，当S2、S3闭合，S1断开时，该电路消耗的最小电功率为多少？

20．（6分）如表所示，这是家用电热水器的铭牌，其电热丝、的阻值不变。当电源开关、控制开关均闭合时，电热丝单独工作，电热水器处于加热状态；当电源开关闭合、控制开关断开时，电热水器处于保温状态。
贮水式电热水器
型号

额定容量

加热效率

额定电压

额定加热功率

设定温度

额定保温功率

（1）请根据题意画出电热水器的简化电路图；（2分）
（2）该电热水器正常加热时通过的电流是多少？电热丝R1的阻值是少？（2分）
（3）该电热水器中装满温度为20℃的水加热到设定温度，热水器需要正常加热的时间是多少？（2分）

六、 综合能力题（本小题3小题，共20分）
21．（8分）阅读下面短文并回答问题。
混合动力汽车
通常所说的混合动力汽车，一般是指油电混合动力汽车，如图甲，采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。


（1）汽车照明灯的灯泡内装有较亮的远光灯丝和较暗的近光灯丝，两根灯丝可根据需要交替工作，汽车照明灯内的近光灯丝和远光灯丝是 _____联连接的；（1分）
（2）蓄电池充电时将电能转化为 _____能，此时蓄电池是 _____（选填“电源”或“用电器”）；（2分）
（3）图乙为该汽车的四冲程内燃机的各冲程的示意图，其中吸气冲程的是 _____（选填字母），其中将内能转化为机械能的是 _____图（选填字母）。如图丙所示，用力将活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与图乙中 _____图（选填字母）的冲程能量转化相同；（3分）
（4）当内燃机启动，汽油完全燃烧产生总能量，既可以向车轮输出能量，同时又可以向蓄电池充电。在某次出行的过程中，共消耗汽油7kg，若该汽车内燃机的效率为53%，在水平道路上匀速行驶170km，水平道路的平均阻力为1000N，最终使蓄电池增加的电能为 _____J。（忽略蓄电池和电动机的热损失，q汽油＝4.6×107J/kg）（2分）
22（5分）．如图所示，一客车在秦岭盘山公路上匀速行驶，客车质量为7000kg，向上行驶过程中牵引力保持20000N不变。耗时15min行驶了5.4km的路程到达山顶，已知客车有八个轮子，每个轮子与地面的接触面积为250cm2.求：（g取10N/kg）
（1）客车从山脚匀速行驶到山顶的过程中，重力势能 ___________（选填“增大”“减小”或“不变”）；（1分）
（2）客车在山脚的水平公路上对地面的压强___________；（1分）
（3）客车发动机的牵引力从山脚到山顶做的功及做功的功率___________；（1分）
（4）已知该客车发动机效率为30%，客车从山脚到山顶消耗了多少千克的汽油___________。（汽油热值取q=4.0×107J/kg）（2分）

23．（7分）阅读下面的短文，回答问题。
第一艘国产航母——山东舰
中国首艘国产航母山东舰正式列装服役，标志着我国海军正式迈入了双航母时代。航母上配备大量先进装备，其中舰载机是航母战斗力的核心，舰载机可以在航母上起飞、着落，执行各种军事任务。
（1）舰载机在航母上降落时必须适时放下舰钩，钩住甲板上的拦阻索，达到强行减速的目的，这个过程中，下列说法正确的是___________；（1分）
A．舰载机在航母上着落时，舰钩对拦阻索的拉力小于拦阻索对舰钩的拉力
B．航母航行时，使航母前进的力的施力物体是空气
C．舰载机着落在航母甲板上时，航母会相应上浮一些
D．航母沿直线匀速航行，停在水平甲板上的舰载机不受甲板对它的摩擦力


（2）航母满载时的排水量是，求此时航母所受的浮力是___________N（g取10N/kg），若航母下底面平均入水深度，则航母下底面积约为___________（假设航母水下部分为长方体，）；（2分）
（3）如果航母在水中航行时受到的阻力与航速的平方成正比，当航母以最高航速54km/h匀速航行时受到的阻力是，则当航母以5m/s的速度匀速航行时受到的阻力为___________N；（2分）
（4）为庆祝“山东舰”列装服役，各种焰火缤纷绽放。有一种质量为100g的叫做“高声”的焰火，其特点是不会爆炸，能够持续向下喷射火焰，产生大小为的恒定的推力，因其速度快产生啸叫声，所以称为“高声”。经实验测量，这种焰火在竖直向上运动时，受到的阻力与速度的关系如图所示，则焰火受到的最大阻力为___________N，焰火能够达到的最大速度为___________m/s。（火药的质量不计，g取10N/kg）
（2分）
参考答案：
1．B
【详解】①喷水的目的是水可以吸收热量，防止车闸因温度过高而损坏，故①正确；
②旅游车的下降过程，由于克服摩擦做功，一部分机械能转化为内能，所以机械能减小，故②错误；
③下山过程中，重力的方向竖直向下，汽车中重力的方向上通过一定的距离，重力对汽车做功，故③错误；
④刹车的过程是一个摩擦生热的过程，一部分机械能转化为内能，故④正确
由此可知说法正确的是①④。
故选B。
2．A
【详解】①是奥斯特实验，即演示电流的磁效应的实验装置，故①正确；
②两电磁铁串联，通过电磁铁的电流相同，是演示电磁铁磁性强弱与线圈匝数的关系，电磁铁磁性强弱用吸引大头针的数量来显示出来，故②正确；
③是研究电磁感应现象的实验装置，是发电机原理，故③错误；
④是演示磁场对电流作用的实验装置，是电动机的原理，故④错误；
故选A。
3．B
【详解】A．刻度尺的零刻度线未与被测物体的边缘对齐，故A错误；
B．刻度尺边缘与被测对象对齐，放正且重合，没有歪斜；尺的刻面紧也贴被测对象。测量方法得当，故B正确；
C．刻度尺有刻度线的一侧未紧贴被测物体，故C错误；
D．刻度尺未与被测物体平行放置，故D错误。
故选B。
4．D
【详解】A．声音是由物体振动产生的，图甲中物体的振动通过小“人”随音乐起舞来体现，说明一切发声的物体都在振动，故A正确，不符合题意 ；
B．图乙中波形振动规则，是乐音的波形，故B正确，不符合题意；
C．当玻璃罩内的空气逐渐被抽出，玻璃罩内空气越来越少，听到的铃声越来越弱，说明声音的传播需要介质，由此推理真空不能传声，故C正确，不符合题意；
D．音色反映声音的品质和特色，常用来辨别不同的发声体，图丁中，8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色是相同的，但瓶子的振动频率不同，发出声音的音调不同，故D错误，符合题意。
故选D。
5．D
【详解】A．家用空调工作时的电功率约为1000W，工作时的电流

故A不符合题意；
B．电视机的电功率约100W，工作时的电流

故B不符合题意；
C．电饭锅的额定电压等于家庭电路的电压，电饭锅的额定电压为220V，故C不符合题意；
D．电子手表使用的氧化银电池虽然体积不大，但电压与一节普通干电池相同，为1.5V，故D符合题意。
故选D。
6．B
【详解】A．由波形图知道，甲和乙比较，相同时间内甲振动的次数多，所以甲波形图的振动频率高，音调高，故A错误；
B．甲和乙比较，甲的振幅大于乙的振幅，说明甲声音的响度比乙大，故B正确；
C．用较小的力拨动钢尺时，钢尺的振动幅度变小，则由图知道，对应的是乙波形图，故C错误；
D．钢尺伸出桌面的长度较长时，钢尺的振动变慢，即振动频率变小，则由图知道，对应的是乙波形图，故D错误。
故选B。
7．C
【详解】A．冰球停下来，是因为受到阻力的作用，故A不符合题意；
B．冰球在冰面上继续运动时，除受到摩擦力以外，还受到重力和冰面对它的支持力，故B不符合题意；
C．冰球的运动方向发生改变必然是受到力的作用，故C符合题意；
D．冰球原来是运动的，如果所受的力突然全部消失，那么它将保持原来的运动状态，及做匀速直线运动，故D不符合题意。
故选C。
8．负
【详解】同种电荷相互排斥，异种电荷相互吸引，有甲、乙、丙三个带电体，且丙物体带正电，乙物体吸引丙物体，故乙带负电；甲物体排斥乙物体，故甲带负电。
9． 甲 固 增加
【详解】[1]由图得，甲物质熔化过程中温度保持不变，有固定熔点，是晶体；乙物质熔化过程中温度不变上升，没有固定熔点，是非晶体。
[2]在第0~4min时该物质未开始熔化，处于固态。
[3]此过程中物质不断吸收热量，内能增加。
10． 见解析 见解析 见解析 见解析
【详解】结合本题中描绘的几个阶段，可以从惯性、机械能的转化提出相关的物理问题并做出解释。
[1]问题一：跳远之前为什么要助跑？
[2]解答：先跑一段距离的目的是为了使运动员处于运动状态，跳起后，由于惯性，身体还要保持原来的速度向前运动，这样可以增大跳远的距离，所以运动员先跑一段距离才起跳。
[3]问题二：在跳远过程中的动能和势能的转化情况是怎样的？
[4]解答：从起跳到最高点的过程，动能转化成重力势能；从最高点下落的过程，重力势能转化成动能。
11． 热值 1.4×108
【详解】[1]火箭发射时用液态氢作燃料，是因为液态氢的热值大，与相同质量的其它燃料相比，完全燃烧时，放出的热量更多。
[2]燃料的热值与燃料的种类有关，与燃料的质量无关，所以剩余液态氢的热值依然为1.4×108J/kg。
12． 2000/2×103 23
【详解】[1]甲逐渐切去一部分，压力减小，受力面积不变，由压强的公式可知对地面的压强减小，当切到40cm压强为零，说明甲的高度是40cm，由图丙可知，随着切去厚度Δh的增加压强减小的图线是甲对地面的压强，另一条是乙对地面的压强，甲切去厚度是0时，乙对地面的压强是1600Pa，随着截取厚度的增大，乙容器对地面的压强增大，当乙容器中液面刚好到达容器口时，此时容器对地面的压强为第一个折线偏折处，压强是2600Pa，此时水的深度是20cm，Δh=10cm时，水对容器底面的压强为

[2]压强是2600Pa，由压强的公式得到

①
此时容器的体积等于水的体积和截取物体的体积之和，即

S乙×0.2m=3000×10-6m3+100×10-4m2×0.1m②
由①和②得到
S乙=0.02m2，ρ甲=2×103kg/m3
甲是长方体，对地面的压强

乙开始容器对地面的压力
F=G总=p1S乙=1600Pa×0.02m2=32N
由图丙可知，当Δh=10cm水开始溢出到Δh=20cm水不在溢出，此时溢出水的重力

此时水和容器的总重力

因为图丙中a的位置甲物体和乙容器对地面的压强相等，设此时甲切割掉厚度为Δh1，由压强相等得到



13． 大于 变小 20
【详解】[1]飞机能够起飞，是因为机翼上方空气流速大于机翼下方空气流速，所以机翼上方压强小于下方，从而产生向上的升力。
[2]飞机飞离航母后，航母的总重力减小，航母始终漂浮，浮力等于重力，所以浮力会变小。
[3]一架总质量为22t的舰载飞机从航母上起飞后，航母所受浮力的减小量等于舰载机的重力，航母排开海水的体积减少量为

14． 1123.4 0.2
【详解】[1]电能表的最后一位是小数，单位是kW·h，由图可知电能表的示数是1123.4kW·h。
[2]这段时间电饭锅消耗的电能为

15．
【详解】通电导线在磁场中的受力方向与磁场方向和电流方向有关，当磁场方向或电流方向改变时，通电导线在磁场中的受力方向也会改变。图2和图1相比，磁场方向与电流方向都改变，ab受力方向不变；图3与图1相比，电流方向与磁场方向都没变，受力方向不变。据此作图如下：

16． 断开 左 B 4 闭合S1，S2，记录电流表的示数为I
【详解】（1）[1][2]为了保护电路，连接电路时开关应断开；滑动变阻器的滑片移到最大阻值处，即左端。
（2）[3]A．如果滑动变阻器断路，电路断路，电流表和电压表都没有示数，故A不符合题意；
B．如果电阻Rx发生了断路，电压表串联的电路中，电压表有示数，电压表的内阻很大，通过电路的电流很小，几乎为零，故B符合题意；
C．如果电阻Rx发生了短路，电压表被短路，电压表没有示数，电路是通路，电流表有示数，故C不符合题意；
D．如果滑动变阻器最大阻值过大，电路中的电流较小，电流表和电压表都有示数，故D不符合题意。
故选B。
（3）[4]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，示数为0.5A，此时Rx的阻值为

（4）②[5]闭合S1，S2，记录电流表的示数为I1，此时电路并联，则通过待测电阻Rx的电流
Ix=I1-I0
③[6]断开开关S2、闭合开关S1，只有R0的简单电路，记录电流表的示数为I0，则电源电压
U=I0R0
由并联电路电压的规律和欧姆定律得到待测电阻Rx的阻值为

17． 12 同一高度上 使像能成在光屏的中央 点燃 II 近视眼镜 B
【详解】（1）[1]由图乙知道，当透镜与白纸间距s=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，测出透镜与白纸间距即为焦距，即
f=12cm
（2）[2][3]在实验中，为使像能成在光屏的中央，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；
[4]为了更好的观察像的位置，在调整器材高度时，应点燃蜡烛。
（3）[5]凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为
50cm-15cm=35cm
大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即Ⅱ区域。
（4）[6]保持透镜和光屏位置不变，若将蜡烛向左移动适当的距离，物距增大了，则根据凸透镜成像特点，像距要变小，但是使光屏上仍能成清晰的像，那就要让光线发散一些，能起到发散作用的是凹透镜，近视镜是凹透镜。
（5）[7]当物距大于焦距时凸透镜成的是实像；将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距变大，像距则变小，且越来越靠近焦点，故像距v与t的大致变化关系为图中的B。
18． 短路 1.8 左 1 见解析
【详解】（1）[1]滑动变阻器的滑片P向右移动时，电流表示数变小，说明电路中总电阻变大，因为串联电路中总电阻等于各分电阻之和，因此滑动变阻器接入电路的阻值变大，滑动变阻器按照一上一下原则接入电路，如下图：

（2）[2]闭合开关后，小灯泡不亮，电流表有示数，说明电路为通路，电压表无示数，说明与电压表并联的小灯泡短路了。
（3）[3]由电路图可知，电压表选择的是0~3V的量程，每1大格代表1V，每1小格是0.1V，因此电压表示数为1.8V。
[4]目前小灯泡两端的电压为1.8V，要使小灯泡电压达到2.5V，根据串联电路分压原理，要增大小灯泡两端电压，则滑动变阻器两端电压要减小，因此要减小滑动变阻器接入电路的阻值，故应向左移动滑片。
（4）[5]由图丙可知，灯泡两端电压为2.5V时，额定电流为0.4A，因此小灯泡的额定功率为

（5）[6]因灯丝的电阻受温度影响较大，电流越大，产生的热量越多，灯丝温度越高，灯丝的电阻越大，因此图线变成了一条曲线。
（6）[7]根据题意可知，干路中的电流为I，灯泡的额定电流为I额，根据并联电路中的电流可知，通过定值电阻的电流为，定值电阻你的电压为

并联电路中电压处处相等，因此灯泡的额定电压为

灯泡的额定功率为

19．（1）10Ω；（2）0.36W；（3）1.8W
【详解】解：（1）由可得，小灯泡L正常发光时的阻值为

（2）当S1、S2、S3都闭合，变阻器的滑片滑到a点时，R1接入电路的电阻为0，电路中灯泡L与电阻R2并联，电压表测R1两端电压，电流表测干路中电流。因小灯泡L恰好正常发光，因此其两端电压为额定电压6V，由并联电路电压特点可知，定值电阻R2两端的电压

此时定值电阻R2的电功率为

（3）当S2、S3闭合，S1断开时，滑动变阻器R1与灯泡L串联，电压表测R1两端电压，电流表测电路中电流，因电压表量程为0~3V，故滑动变阻器的电压最大为3V，根据串联电路分压特点可知此时滑动变阻器接入电路的阻值最大，电路中总电阻最大，根据欧姆定律可知此时电路中电流最小，为

根据P=UI可知该电路消耗的电功率为

答：（1）小灯泡L正常发光时的阻值为10Ω；
（2）定值电阻R2的电功率为0.36W；
（3）该电路消耗的最小电功率为1.8W。
20．（1）；（2）10A， 22Ω；（3）6000s
【详解】解：（1）当电源开关、控制开关均闭合时，电热丝单独工作，电阻较小，电热水器处于加热状态；当电源开关闭合、控制开关断开时，定值电阻和串联，电阻较大，电热水器处于保温状态，如下图所示

（2）根据得该电热水器正常加热时通过的电流为

电热丝的阻值为

（3）电热水器内水的体积为

由可知水的质量

水吸收的热量为

根据得电热水器正常加热时需要消耗的电能为

由可得电热水器正常加热的时间为

答：见解答图；
该电热水器正常加热时通过的电流是，电热丝的阻值是；
该电热水器中装满温度为的水加热到设定温度，热水器需要正常加热的时间是。
21． 并 化学 用电器 B A D 6.6×105
【详解】（1）[1]由题意可知，两根灯丝可根据需要交替工作，可以独立工作，所以这种灯泡内两根灯丝在电路中的连接方式是并联。
（2）[2][3]蓄电池充电时将发电机发出的电能转化为自身化学能，此时蓄电池消耗电能，是用电器。
（3）如图可知A图两气门关闭，火花塞点火，是做功冲程；B图吸气门打开，排气门关闭，活塞下行，是吸气冲程；C图排气门打开，吸气门关闭，活塞上行，是排气冲程；D图两气门紧闭，活塞向上压缩，是压缩冲程。
[4]B图吸气门打开，排气门关闭，活塞下行，是吸气冲程。
[5]A图两气门关闭，火花塞点火，是做功冲程，将内能转化为机械能。
[6]用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加、温度升高，该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同，故是D图。
（4）[7]由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力

汽车牵引力做的功

汽油完全燃烧放出的热量

内燃机输出的有用能量

最终蓄电池增加的能量

22． 增大 3.5×105Pa 1.08×108J，1.2×105W 9kg
【详解】解：（1）客车从山脚匀速行驶到山顶的过程中，质量不变，高度增大，重力势能增大。
（2）客车在山脚的水平公路上对地面的压力为
F=G=mg=7000kg×10N/kg=7×104N
轮子与地面的接触总面积为
S=250cm2×8=2000cm2=0.2m2
客车在山脚的水平公路上对地面的压强为

（3）已知客车行驶的路程为
s=5.4km=5400m
客车牵引力从山脚到山顶做的功为
W=Fs=20000N×5400m=1.08×108J
客车做功的功率为

（4）由可得，汽油完全燃烧放出的热量为

由Q放=mg可得，汽油的质量为


答：（1）客车从山脚匀速行驶到山顶的过程中，重力势能增大；
（2）客车在山脚的水平公路上对地面的压强为3.5×105Pa；
（3）客车发动机的牵引力从山脚到山顶做的功为1.08×108J，功率为1.2×105W；
（4）客车从山脚到山顶消耗了9kg汽油。
23． D 1.2×107 400 105 5 11
【详解】（1）[1]A．舰载机在航母上着落时，舰钩对拦阻索的拉力与拦阻索对舰钩的拉力是一对相互作用力，大小相等。故A错误；
B．航母航行时，对水有向后的作用力，据力的作用是相互的，水对航母有向前的作用力，所以使航母前进的力的施力物是水，故B错误；
C．舰载机着落时，航母的质量增大，重力增大，仍漂浮在水中，所以所受的浮力等于重力，则浮力变大，据阿基米德原理知，排开水的体积变大，会下沉一些，故C错误；
D．航母匀速直线运动时，，水平甲板上的舰载机处于平衡状态，在水平方向上不受到力的作用，所以甲板对舰载机没有摩擦，故D正确。
故选D。
（2）[2]航母满载时，排开水的重力

此时航母所受的浮力
F浮=G=1.2×107J
[3]航母排开水的体积

航母下底面积约为

（3）[4]据题意有

解得，航母受到的阻力f=105N。
（4）[5]高声焰火的重力

焰火向上运动时，受到向上推力及向下重力和阻力的作用。当推力等于重力及阻力的和时，阻力最大为
f最大=F推-G火=6N-1N=5N
[6]由图乙知，阻力为5N时，焰火的速度为11m/s。因为此时阻力最大，焰火的速度也最大。
