2023年河南省孟州市中招模拟考试物理试卷(含答案)

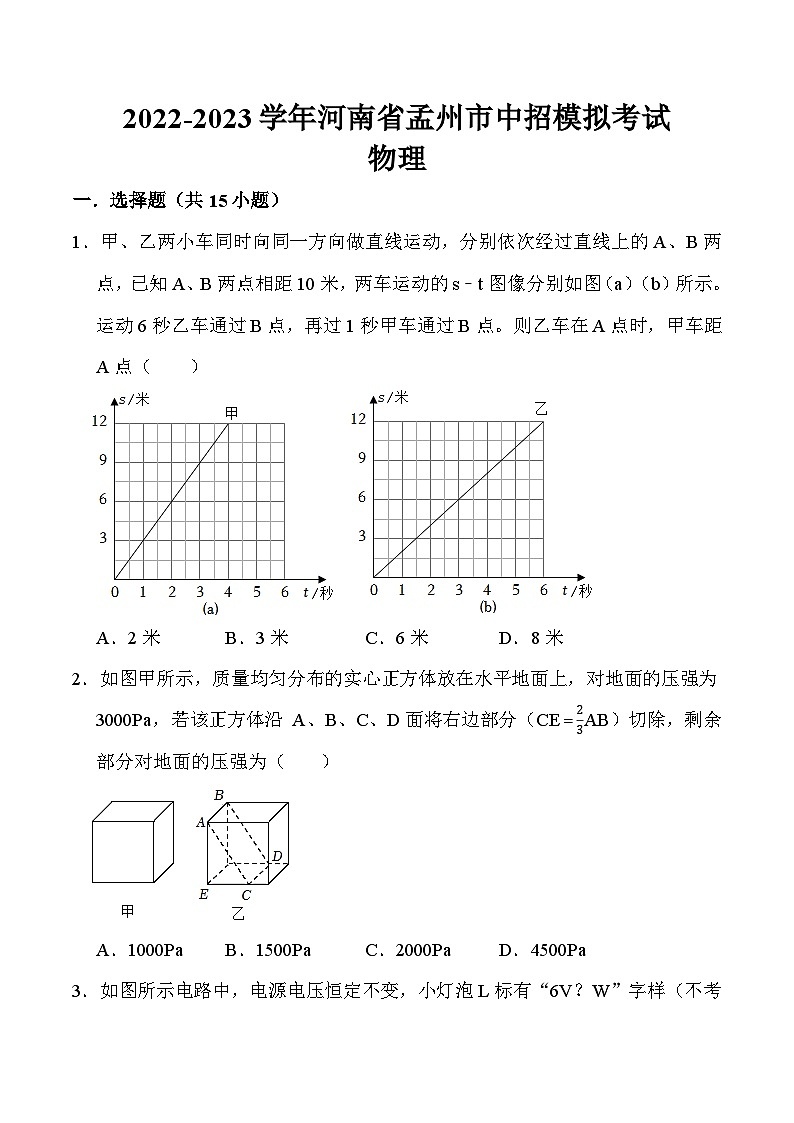

2022-2023学年河南省孟州市中招模拟考试

物理

一．选择题（共15小题）

1．甲、乙两小车同时向同一方向做直线运动，分别依次经过直线上的A、B两点，已知A、B两点相距10米，两车运动的s﹣t图像分别如图（a）（b）所示。运动6秒乙车通过B点，再过1秒甲车通过B点。则乙车在A点时，甲车距A点（　　）

A．2米 B．3米 C．6米 D．8米

2．如图甲所示，质量均匀分布的实心正方体放在水平地面上，对地面的压强为3000Pa，若该正方体沿 A、B、C、D面将右边部分（CEAB）切除，剩余部分对地面的压强为（　　）

A．1000Pa B．1500Pa C．2000Pa D．4500Pa

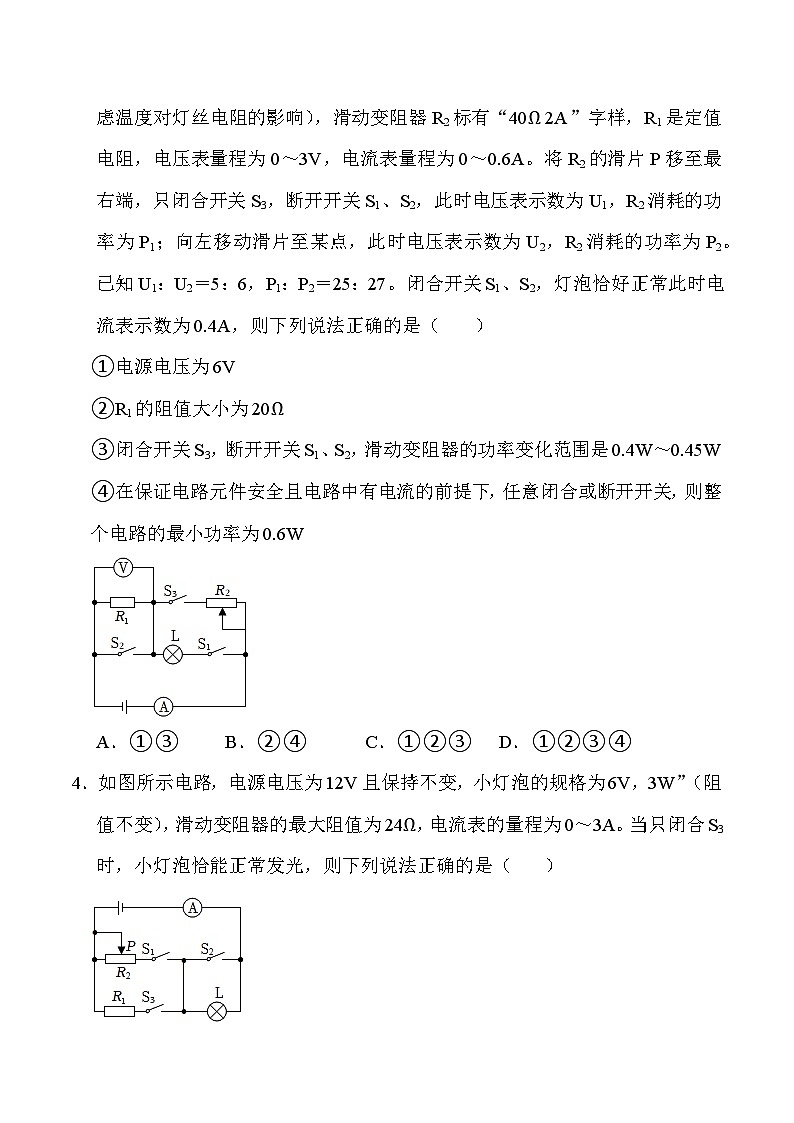

3．如图所示电路中，电源电压恒定不变，小灯泡L标有“6V？W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器R2标有“40Ω 2A”字样，R1是定值电阻，电压表量程为0～3V，电流表量程为0～0.6A。将R2的滑片P移至最右端，只闭合开关S3，断开开关S1、S2，此时电压表示数为U1，R2消耗的功率为P1；向左移动滑片至某点，此时电压表示数为U2，R2消耗的功率为P2。已知U1：U2＝5：6，P1：P2＝25：27。闭合开关S1、S2，灯泡恰好正常此时电流表示数为0.4A，则下列说法正确的是（　　）

①电源电压为6V

②R1的阻值大小为20Ω

③闭合开关S3，断开开关S1、S2，滑动变阻器的功率变化范围是0.4W～0.45W

④在保证电路元件安全且电路中有电流的前提下，任意闭合或断开开关，则整个电路的最小功率为0.6W

A．①③ B．②④ C．①②③ D．①②③④

4．如图所示电路，电源电压为12V且保持不变，小灯泡的规格为6V，3W”（阻值不变），滑动变阻器的最大阻值为24Ω，电流表的量程为0～3A。当只闭合S3时，小灯泡恰能正常发光，则下列说法正确的是（　　）

A．当只闭合S3时，在1min内电流通过R1所产生的热量是1.8×103J

B．当只闭合S1时，R2消耗的最大功率为2.67W

C．当三个开关都闭合时，要使电流表能安全使用，R2接入电路的阻值不得小于5Ω

D．当三个开关都闭合时，R2消耗的电功率的变化范围是6W～24W

5．如图甲所示电路，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器R1的阻值变化范围为0～20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（　　）

①R2的阻值为5Ω

②R1消耗的最大电功率为4.05W

③R2消耗的最大和最小电功率之差为1.152W

④电压表的最小示数与最大示数之比为13：14

A．①和② B．②和③ C．①和③ D．①和④

6．如图所示，电源电压为4V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格为“20Ω 1A”，灯泡L标有“2.5V 1.25W”（不计温度对灯丝电阻的影响）。闭合开关，灯泡不超过额定电压，其他元件均安全的条件下移动滑片，下列说法正确的是（　　）

A．电流表示数的最大值为0.6A

B．电压表的示数变化范围是1.5V～2.5V

C．滑动变阻器的功率变化范围是0.6W～0.8W

D．滑动变阻器的电阻变化范围为3Ω～10Ω

7．如图甲所示，在水平桌面上质量为1000g的薄壁厚底容器中装有20cm深的水，已知容器的底面积为400cm2，容器中水的质量为10kg，将一质地均匀的长方体物块通过一根轻杆缓慢压入水中，当物块还有五分之一的体积露出水面时（如图乙），容器对桌面的压强与图甲相比增加了200Pa，此时杆对物块的压力为3N，则下列说法正确的是（　　）

A．甲图中容器对桌面的压强为2000Pa

B．甲图中水对容器底的压力为100N

C．乙图中物块的密度为0.5×103kg/m3

D．若将物块全部压入水中，杆对物块的压力为4N

8．三个相同容器内分别盛满不同的液体，现将三个完全相同的小球轻轻放入容器中，小球静止后的状态如图所示，以下判断正确的有几个（　　）

①液体的密度关系是ρ甲＜ρ丙＜ρ乙

②液体对容器底部的压强关系是p乙＞p甲＞p丙

③容器对桌面的压强关系是p'乙＞p'丙＞p'甲

④小球受到的浮力大小关系是F乙＞F丙＞F甲

A．1个 B．2个 C．3个 D．4个

9．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，电源电压U恒定不变，R0为定值电阻。闭合开关S，在滑动变阻器滑片P从a端移向b端的过程中，通过实验得到的数据用描点法在同一坐标系中作出了1、2、3三条图线，如图乙所示。下列选项正确的是（　　）

A．乙图中1是定值电阻R0的功率与电流的关系图线

B．电源电压1V，定值电阻3Ω

C．乙图中，图线2与图线3的交点M对应的电功率为2.25W

D．当滑动变阻器的电功率为2W时，其接入电路的阻值一定为2Ω

10．如图所示，均匀实心长方体A和B放置在水平地面上，对地面的压强pA＞pB，已知两个长方体A和B体积VA＜VB，高度hA＜hB，与地面的接触面积SA＞SB，若将长方体A和B沿水平或竖直方向切去一部分，使A和B剩余部分对地面的压强相等，则下列方案可行的是（　　）

A．沿竖直方向切去相同宽度

B．沿水平方向切去相同体积

C．沿水平方向切去相同质量

D．沿水平方向切使剩余的高度相等

11．如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，在此过程中，电流表示数与两只电压表示数的关系如图乙所示，如下说法错误的是（　　）

A．灯泡的额定电压是9V

B．灯泡的额定功率是5.6W

C．滑动变阻器的最大阻值是45Ω

D．电路的最大功率为8W

12．如图所示的电路中，电源电压不变。只闭合S1，灯泡恰能正常发光，电流表A的示数为I1，灯泡L消耗的电功率为P1；只闭合S2，滑动变阻器的滑片P在中点时，电流表A的示数为I2，灯泡L消耗的功率为P2；同时闭合S1、S2、S3，滑片P在最右端时，R1和R2消耗的功率之比为7：1。已知：I1：I2＝2：1，P1﹣P2＝2.25w，R1＝8Ω，忽略灯丝电阻随温度的变化，下列说法中错误的是（　　）

A．滑动变阻器的最大阻值R2＝56Ω

B．灯泡的额定电压是6V

C．电源电压U＝10V

D．只闭合S2，R2消耗的最大功率约为1.2W

13．如图甲是小明设计的模拟调光灯电路。电源电压不变，灯泡L标有“3V 0.9W”字样，滑动变阻器上标有“20Ω 1A”字样。电路分别在只闭合开关S、S1、S3和只闭合开关S、S2、S4两种情况下，将滑片P从一端移到另一端的过程中，记下电流表和电压表对应的示数，绘制成图乙中图线①、②。下列判断正确的是（　　）

A．若只闭合开关S、S1、S3时，移动滑片，可绘制成图线①

B．若只闭合开关S时，灯泡L可以达到的最小阻值约3.3Ω

C．若只闭合开关S时，当电路中的电流为0.25A时，小灯泡的实际功率为0.625W

D．若只闭合开关S时，一定范围内移动滑片，R2的阻值变化量等于L阻值的变化量

14．如图，在学校科技节活动中，质量为M的小华骑着一辆质量为m的独轮车，以速度v从A点匀速通过一重为G的水平独木桥，独木桥的两端由两根竖直支柱支撑着。图中能表示B端支柱所受压力F与时间t的关系是（　　）

A． B．

C． D．

15．如图（a）所示，电源电压保持不变，闭合开关S，调节电阻箱，电压表示数与电流表示数关系图像如图（b）所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（　　）

A．定值电阻R0阻值大小为I0U0

B．电阻箱两端电压随电流增大而增大

C．电路消耗的总功率最大值在数值上等于图形S3与S4的面积之和

D．电阻箱消耗的电功率最大值在数值上等于图形S1的面积

二．多选题（共5小题）

（多选）16．如图所示电路中，电源电压保持6V不变，滑动变阻器R标有“15Ω 2A”字样，电流表的量程为0～3A，灯泡L1标有“6V 3W”、L2标有“3V 3W”的字样（不计温度对灯丝电阻的影响），在保证电路安全的情况下，下列说法正确的是（　　）

A．只闭合开关S1，灯L1与L2两端的电压之比为2：1

B．只闭合开关S1、S3，灯L1正常发光

C．只闭合开关S2，通电1min，灯L2最少消耗20J的电能

D．闭合开关S1、S2和S3，电路的最大功率为12W

（多选）17．小明连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A．此实验装置可验证电功与电压大小的关系

B．L1对应的电压表示数比L2小

C．通过L的电流比L2大

D．L1的电阻一定大于L2的电阻

（多选）18．如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体全部浸入水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图象如图乙所示，g取10N/kg。下列说法正确的是（　　）

A．圆柱体受到的最大浮力是4N

B．圆柱体的高度为3cm

C．当圆柱体刚好全部浸没时，圆柱体下表面受到水的压力为8N

D．圆柱体的密度是1.5×103kg/m3

（多选）19．如图小明探究电流通过导体产生热量的影响因素。开始时U形细管中各液面高度相平，容器中有等量空气且密闭良好，R1＝R2＝R3。将A、B接入电路中，则下列说法正确的是（　　）

A．该实验运用了控制变量法和转换法

B．闭合开关后，可探究电流产生的热量与电阻的关系

C．闭合开关后，左边容器中电阻丝产生的热量大约是左边容器中电阻丝产生的热量的2倍

D．闭合开关后，如果左侧U形管中出现高度差，但右侧U形管液面无变化，则有可能是右边容器出现漏气

（多选）20．小明探究凸透镜成像规律时，选用了两个焦距不同的凸透镜甲和乙。他先把凸透镜甲固定在光具座上，使其光心与光屏的中心大致在同一高度，然后将一束与主光轴平行的光射向凸透镜，移动光屏直到在光屏上出现一个最小、最亮的光斑如图所示。若将点燃的蜡烛放在光具座上5cm刻度处，下列说法正确的是（　　）

A．移动光屏，光屏上可得到烛焰倒立、缩小的清晰像

B．向靠近透镜焦点方向移动蜡烛时，移动光屏，烛焰在光屏上的像逐渐变大

C．当烛焰在光屏成清晰像时，在贴近凸透镜的左侧放一个眼镜片，向右移动光屏，烛焰能在光屏上成清晰的像，则该眼镜片可做放大镜

D．当烛焰在光屏上成清晰像时，用透镜乙替换甲，向右移动光屏，烛焰仍能成清晰的像，则透镜乙的焦距小于甲的焦距

三．填空题（共5小题）

21．飞机场用传送带为顾客运送行李，主要有水平运送和沿斜面运送两种形式，甲为水平传送带，乙为倾斜传送带，如图所示。当行李随传送带一起匀速运动时，甲传送带上的行李所受的摩擦力 　      　（选填“等于零”或“不等于零”），乙传送带上的行李所受的摩擦力 　       　（选填“等于零”或“不等于零”）。如果乙传送带上的行李随传送带向上做匀速运动，则行李在运动中受到的摩擦力方向沿传送带 　     　（选填“向上”或“向下”）。

22．如图所示，将一边长为10cm的正方体木块放入装有某液体的圆柱形容器中。木块静止时露出液面的高度为2cm，液面比放入前升高1cm，容器底部受到液体的压强变化了80Pa。则液体密度为 　          　kg/m3，木块的重为 　      　N。（g取10N/kg，ρ水＝1.0×103kg/m3）

23．若甲杯内水的温度为20℃，乙杯内水的温度为65℃，且两杯水质量相等，将两杯水混合，混合过程中热水放出的热量有80%被冷水吸收，则混合后的水的温度为 　     　℃。[水的比热容为4.2×103J/（kg•℃）]

24．如图甲所示，用10N的水平推力F1推动物体，使物体沿水平方向向右做匀速直线运动。若要使同一物体在相同的水平面向左做匀速直线运动，如图乙所示，则需施加水平向左的拉力F2＝　     　N。

25．（1）小南在探究“平面镜成像特点”时，他应该在图甲中的 　   　（填“A”或“B”）侧观察像；如果把平板玻璃向右倾斜，如图乙所示，观察到蜡烛像的大致位置在图乙中的 　   　（填“A”或“B”）处。

（2）在探究“光的反射规律”时，如图丙，若光线沿着FO入射，则反射光线将沿OE方向，这说明光路是 　     　的。图丁中，把纸板NOF向后折，是为了探究反射光线、入射光线和法线是否在 　        　。

四．作图题（共2小题）

26．如图所示是爷爷用撬棒撬起石块的情景，O是支点，请画出石块所受的重力G（重心已标出）和动力F的力臂l。

27．如图是电工静止在杆上某处检修电路时的情景，请在图中画出电工所受的摩擦力的示意图，O点为重心。

五．实验探究题（共2小题）

28．小红用如图甲所示的装置探究“平面镜成像的特点”。

（1）为了便于观察，实验应选择在 　      　（选填“较明亮”或“较黑暗”）的环境中进行；实验时，小红点燃蜡烛A，她应该在 　      　（选填“蜡烛A”或“像”）的一侧进行观察以便确定像的位置。

（2）实验中，她发现蜡烛A的像不能用光屏承接，说明平面镜所成的像是 　   　（选填“实”或“虚”）像。

（3）在实验中，如果把玻璃板向右倾斜（如图乙所示），蜡烛A在玻璃板中成的像会 　     　（选填“偏高”或“偏低”）。

（4）小红想确定家中穿衣镜成像的反射面，她将笔尖紧贴镜面A，如图丙所示，发现笔尖的像与笔尖之间有一段距离，说明 　   　（选填“A”或“B”）是反射面。

29．小李利用如图所示的实验装置，进行“探究光的反射定律”实验。

（1）除了图中器材外，还应补充的测量仪器是 　      　。

（2）实验时让一束光贴着纸板入射是为了 　       　。

（3）实验中使用可折转的硬纸板，这样可以方便探究反射光线、入射光线与 　     　是否在同一平面内。

（4）为了得到反射角与入射角大小关系的普遍规律，应当 　                　。

（5）小李的实验记录如表所示。其中有一个数据错误，你认为原因可能是 　                  　。

（6）如图所示，若将一束光贴着纸板B沿FO方向射到O点，这束光将沿图中的OE方向射出。这说明 　                　。

六．计算题（共2小题）

30．今年3月24日，首架在我国完成总装的空客A321飞机正式交付给航空公司。其部分参数如表所示，已知它静止在水平地面上时与地面的总接触面积为2m2，g取10N/kg，航空煤油的热值为q煤油＝4.2×107J/kg。

（1）空客A321以最大起飞质量静止在水平地面上时，对地面的压强为多少？

（2）以最大巡航速度行驶300km，需要用时多少分钟？

（3）该飞机飞行两个小时，消耗的燃料完全燃烧产生的热量可以使多少千克的水温度升高46℃？水的比热容为c水＝4.2×103J/（kg•℃）。

31．如图所示为一款油汀电暖器的简化电路图。其功率参数如表所示。已知定值电阻R2＝36.3Ω。求：

（1）定值电阻R1的阻值。

（2）中温挡的加热功率。

（3）若用高温挡加热420s，不计热量损失，可以使多少kg的水升温20℃。[c水＝4.2×103J/（kg•℃）]

七．综合能力题（共1小题）

32．某科技小组设计了如图甲所示的多功能水位报警电路，当水面上升到警戒水位时，a、b两点接通，控制开关连接 2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光。电路中电源电压恒为6V，灯泡规格为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。

（1）控制开关连接 　      　（填触点编号）两触点时，电铃报警同时电灯会亮暗交替闪烁发光。这时电铃与灯泡 　     　（选填“串联”或“并联”）

（2）控制开关连接4、5两触点灯泡亮暗交替发光时，灯泡变亮的原因是什么？

（3）当控制开关与触点“4和5”接通时，灯泡两端实际电压变化规律如图2所示。已知当灯泡微弱发光时，其两端实际电压为U0，消耗的实际功率为额定功率的。

求：①定值电阻R0的阻值。（灯泡的电阻不变）

②灯泡闪烁交替工作60s消耗的电能为 　       　J。

参考答案

一．选择题（共15小题）

1．D2．B3．D4．D5．C6．C7．C8．B9．C10．B11．A12．D13．B14．C15．D

二．多选题（共5小题）

16．BC17．AD18．CD19．AD20．AB

三．填空题（共5小题）

21．等于零；不等于零；向上。

22．0.8×103；6.4。

23．40。

24．20N

25．1）A；A；（2）可逆；同一平面内。

四．作图题（共2小题）

26．

27．见解答

五．实验探究题（共2小题）

28．（1）较黑暗；蜡烛A；（2）虚；（3）偏低；（4）B。

29．（1）量角器；（2）显示光路；（3）法线；（4）改变入射角的大小，多次实验；（5）测量的不是反射角，而是反射光线与镜面的夹角；（6）在反射现象中，光路是可逆的。

六．计算题（共2小题）

30．（1）空客A321以最大起飞质量静止在水平地面上时，对地面的压强为4.15×105Pa；

（2）以最大巡航速度行驶300km，需要用时20min；

（3）该飞机飞行两个小时，消耗的燃料完全燃烧产生的热量可以使1×106kg的水温度升高46℃。

31．（1）定值电阻R1的阻值为24.2Ω；

（2）中温挡的加热功率为800W；

（3）若用高温挡加热420s，不计热量损失，可以使10kg的水升温20℃。

七．综合能力题（共1小题）

32．（1）3、4；并联；

（2）触点AB接触，R0被短路，灯泡两端电压变大；

（3）①定值电阻R0的阻值为36Ω；

②67.5
