2023年广东省茂名市电白区中考物理模拟考试试卷(含答案)
展开
这是一份2023年广东省茂名市电白区中考物理模拟考试试卷(含答案)，共21页。试卷主要包含了单项选择题，填空题填空题，作图题作图题，实验题，综合能力题等内容，欢迎下载使用。
2023年茂名市电白区中考物理模拟考试试卷
学校:___________姓名：___________班级：___________考号：___________
（考试时间80 分 总分100）
一、单项选择题（本大题7小题，每小题3分钟，共21分）
1．如图所示的电路，电源电压6V且恒定不变，R1为10Ω的定值电阻，R2为电阻箱，下列说法正确的是（ ）
A．当电阻箱R2的阻值从小调大时，定值电阻R1上消耗的电功率先变大后变小
B．当电阻箱R2的阻值从小调大时，定值电阻R1上消耗的电功率先变小后变大
C．当电阻箱R2阻值为2Ω时与为50Ω时，R2上消耗的电功率相等
D．当电阻箱R2的阻值从小调大时，电阻箱R2上消耗的电功率先变小后变大
2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
3．下列物理量最接近实际的是（ ）
A．初中物理课本长约26cm B．中学生正常体温约42℃
C．人体的安全电压约220V D．一盏日光灯的功率约900W
4．如图所示是2022年北京冬奥会火炬，碳纤维为主的外壳具有“轻、固、美”的特点，在1000℃的温度不会起泡、开裂，则火炬制作和使用过程没有用到的特性是（ ）
A．密度小 B．硬度大 C．耐高温 D．导电性好
5．乐乐用鱼叉叉水中的鱼，这种光现象可以用下列哪个光路图来解释？（ ）
A． B． C． D．
6．在如图所示的电路中，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点。用一阻值为20欧的电阻替换R1后，可能使电流表示数与替换R1前相同的方法是（ ）
A．电源电压不变，不移动滑片P
B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P
D．增大电源电压，向左移动滑片P
7．如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（ ）
A．甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B．从上往下看，线圈中电流方向都是逆时针方向
C．导线cd在这两个时刻电流方向相同，转动方向相同
D．导线ab在这两个时刻电流流向不同，受力方向不同

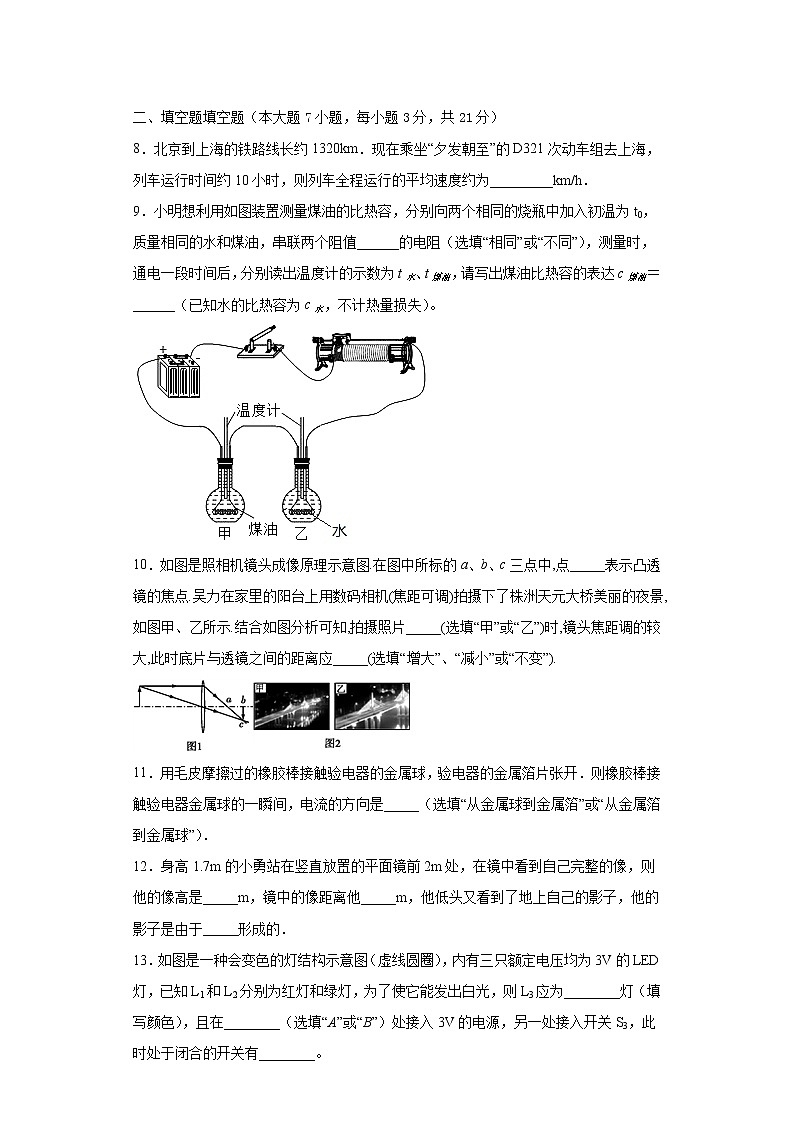

二、填空题填空题（本大题7小题，每小题3分，共21分）
8．北京到上海的铁路线长约1320km．现在乘坐“夕发朝至”的D321次动车组去上海，列车运行时间约10小时，则列车全程运行的平均速度约为_________km/h．
9．小明想利用如图装置测量煤油的比热容，分别向两个相同的烧瓶中加入初温为t0，质量相同的水和煤油，串联两个阻值______的电阻（选填“相同”或“不同”），测量时，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达c煤油＝______（已知水的比热容为c水，不计热量损失）。
10．如图是照相机镜头成像原理示意图.在图中所标的a、b、c三点中,点_____表示凸透镜的焦点.吴力在家里的阳台上用数码相机(焦距可调)拍摄下了株洲天元大桥美丽的夜景,如图甲、乙所示.结合如图分析可知,拍摄照片_____(选填“甲”或“乙”)时,镜头焦距调的较大,此时底片与透镜之间的距离应_____(选填“增大”、“减小”或“不变”).
11．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开．则橡胶棒接触验电器金属球的一瞬间，电流的方向是_____（选填“从金属球到金属箔”或“从金属箔到金属球”）．
12．身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像，则他的像高是_____m，镜中的像距离他_____m，他低头又看到了地上自己的影子，他的影子是由于_____形成的．
13．如图是一种会变色的灯结构示意图（虚线圆圈），内有三只额定电压均为3V的LED灯，已知L1和L2分别为红灯和绿灯，为了使它能发出白光，则L3应为________灯（填写颜色），且在________（选填“A”或“B”）处接入3V的电源，另一处接入开关S3，此时处于闭合的开关有________。
14．第五代移动通信技术（简称5G）是具有高速率、低时延和大连接特点的新一代宽带移动通信技术。据专家预计，到2030年5G网络将完全开发和建立，将和光纤一道成为信息社会最重要的基础设施，其中5G技术是利用 _____来传递信息的，光纤通信是利用光在光导纤维中多次 _____将信息传到远方。
三、作图题作图题（共7分）
15．图为带指示灯和开关的插座。断开开关时，指示灯熄灭，插孔不提供工作电压；闭合开关时，指示灯亮，插孔可以提供工作电压。如果指示灯坏了，开关闭合时插孔也能提供工作电压。请根据上述要求完成图乙的电路连接。
四、实验题（本大题3小题，共19分）
16．（每一空格1分共7分）在探究“通过导体的电流与电阻大小关系”的实验中，所用电源电压6V保持不变。
(1)请用笔画线代替导线，完成如图甲实物电路的连接，要求闭合开关，向左移动变阻器的滑片P时，电流表的示数变大；
( )
(2)连完电路，闭合开关，发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是__________；
(3)故障排除后，闭合开关，移动变阻器滑片，眼睛应注视________________表的示数，改变电阻R的阻值，调节滑动变阻器，记下相应的4次电流和电阻的值并在乙图中描绘了出来；
(4)将15Ω的电阻换上20Ω的电阻后，闭合开关，为了探究实验结论，应将变阻器的滑片P向________(选填“A”或“B”)端移动；
(5)通过实验得出的结论是：__________；
[拓展]乙图中阴影部分面积表示的物理量是_________， 实验中所选择的变阻器可能是______(选填序号) 。
A．10Ω 1A B．20Ω 1A C． 50Ω 1A
17．（每一空格1分共4分）小丽利用如图甲所示的装置探究“平面镜成像的特点”。
（1）实验中用两支完全相同的蜡烛是为了比较像与物的___________关系；
（2）为了研究平面镜所成的是实像还是虚像，小丽用光屏代替蜡烛B，她___________（选填“能”或“不能”）在光屏上接收到蜡烛的像，由此说明平面镜成的像是___________像；
（3）如果玻璃板没有竖直放置，如图乙所示，在实验过程中会出现的现象是___________。
18．（每一空格1分共8分）小渝妈妈在网上购买了一枚金灿灿的手镯，小渝看到后发出疑问，手镯是黄金的吗？他想到可以通过测量手镯的密度来进行判断。
（1）把天平放在水平台面上，将______移至标尺左端的零刻线处，发现指针指向如图甲所示，他应该向______调节平衡螺母使横梁平衡；
（2）测量手镯质量时，右盘中的砝码和游码的位置如图乙所示，手镯的质量为______g；
（3）手镯太大不能直接用量筒和水测体积，小渝经过思考进行了如下的实验操作：
①将适量水倒入烧杯内，并置于天平上，调节平衡后天平示数为100g；
②用细线系好手镯缓慢浸没到水中保持静止，手镯始终未与烧杯接触，调节平衡后天平示数为109g；
根据测得的数据可以计算出该手镯的密度ρ=______kg/m3；若实验中忘了进行第①步测量，取出手镯后才测量烧杯和水的质量，则所计算出的密度比真实值______（选填“偏大”、“偏小”或“不变”）；
（4）结合表格二，若该手镯为实心则______（选填“是”或“不是”）纯金的。通过网上查找资料得知，这种金色手镯大多是铜锌合金制成，若妈妈的手镯也是铜锌合金且为实心，则其中含有铜和锌的质量之比为______；
表二
物质
铝
锌
铁
铜
银
金
密度g/cm3
2.7
7.1
7.9
8.9
10.5
19.3
（5）跟商家投诉后，商家辩称手镯为空心，所以密度才比纯金小，根据你所学到的各学科知识，为进一步验证手镯是否为纯金，请写出你的方法：______。
五丶计算题（本大题2小题，共12分）
19．（6分）如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0~0.6A，电压表量程为0~15V。滑动变阻器的最大电阻为160Ω。只闭合S1，滑片置于某点a时，滑动变阻器接入电路的电阻R=40Ω，电压表的示数U=12V，电流表的示数为I；只闭合S2，滑片置于某点b时，滑动变阻器接入电路的电阻为R，电流表示数为I。已知I︰I=3︰4，R︰R0=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，电路始终处于安全状态，求：
(1) 小灯泡电阻；（2分）
(2) 定值电阻R0和电源电压；（2分）
(3) 只闭合S1时，电路消耗的电功率的范围。（2分）
20．（6分）淘淘爸爸淘到一个纯铜做的“马到成功”工艺品，他想请淘淘利用初二物理学习的密度知识来检测这个工艺品是否是实心铜制的，淘淘进行了如图甲、乙、丙所示的实验，已知铜的密度为。请根据图所示的实验数据计算：
（1）“马到成功”排开水的质量是多少？（2分）
（2） “马到成功”的体积是多少？（2分）
（3）请通过计算判断“马到成功”是否为实心铜制成的？若是空心的，请计算空心部分的体积是多少？（2分）
六、综合能力题（本小题3小题，共20分）
21．（8分）阅读下面的材料，完成问题。
快速充电技术
智能手机的日益进步，使手机的耗电量急速上升，为保证手机的续航时间，其内部搭载电池的容量也日益增大，如何快速将手机充满电呢？于是，手机快速充电技术应运而生。手机电池容量＝充电电流×充电时间。
智能手机的电池容量普遍在3000mAh左右，若充电电流为1A，则为电池充满电需要3小时左右，快充技术能将时间压缩到1小时左右，而就在最近，这项技术又有新突破，现在已经出现只需要半个多小时即可将一块容量为5000mAh的电池完全充满的快充技术。从物理学角度看，充电功率等于充电电压与充电电流的乘积。在电池容量一定的情况下，电功率标志着充电的快慢，当前缩短充电时间主要有以下三种方式：
第一种方式，电流恒定、增大电压：普通充电器电流维持在1A的条件下，将220V电源电压降至5V充电器电压，5V充电器电压再降到电池电压。当充电器电压增至9V时，理论上可以将充电时间压缩到50%，但是会导致充电器、手机发热。
第二种方式，电压恒定、增大电流：该技术在恒定的低电压条件下，通过增加多条并联电路，提高电流总和值。电路并联分流之后，每部分模块承担的电功率并不大，可以很好地控制电路散热，避免手机发烫。
第三种方式，合并上述两种快充技术方案：充电器内部芯片和手机沟通后，确认手机支持何种快充方案，然后以对应的方案为手机充电。例如图中的充电器就支持两种快充方案。
随着快速充电技术的不断进步，未来还将有更多更大功率，兼容性更强，发热更小，更便携的充电器不断问世，为大屏幕手机多样化、实用化的推广提供保障。
型号
VCASJACH
颜色
白色
输入
100～240V，50/60Hz，1.5A
输出
10V﹣5A，5V﹣2A
（1）智能手机的电池容量普遍在______左右，从物理学角度看，在电池容量一定的情况下，______标志着充电的快慢；（4分）
（2）图中所示的充电器的最大输出功率是______W；若用2h就能将电池容量是（2分）9000mAh的手机充满电，则充电电流为______A。（2分）
22．（5分）如图所1示为电水壶的简化电路图，R1和R2为发热电阻，S1为总开关，S2为温度开关，有1、2两个触点，电水壶有“加热”和“保温”两挡，表中数据为电水壶的部分工作参数；
水壶容量
1L
额定电压
220V
加热功率
1100W
电热丝R1阻值
176Ω
（1）S1闭合，S2接1时，电水壶处于______挡（填“加热”或“保温”）；（1分）
（2）电热丝R2的阻值？______（1分）
（3）电水壶的保温功率是多少？______（1分）
（4）电水壶中装进1kg水正常工作，用温度计测得水温随时间变化图像，则加热2～4min内水吸收热量是多少？______这段时间内电水壶加热效率η是多少？______（2分）【，】
23．（7分）阅读短文，回答问题。
电动汽车
在国家的大力扶持下，我国电动汽车技术日新月异，产品种类繁多，国际竞争力不断增强。下面是某品牌电动汽车“MINI臻享款”如图甲。
MINI臻享款部分配置参数如表所示，其中电池组采用磷酸铁锂电池，在撞击、耐高温等条件下都不会爆炸，安全系数高，该电池组的能量密度是100W•h/kg。能量密度是指单位质量的电池所能储存的能量多少。
汽车型号
MINI（2021臻享款）
座位数（个）
4
雷达个数（个）
5
驾驶辅助影像
倒车影像
电池容量（）
（1）MINI汽车雷达信号是________（选填“超”或“次”）声波；倒车影像系统所成的像是________（选填“实像”或“虚像”）；（1分）
（2）前挡风玻璃是倾斜的，目的是为了使车内物品在前挡风玻璃上所成的像呈现在汽车的________（选填“正前方”、“斜上方”或“斜下方”），这利用了光的________；（2分）
（3）冬天行车时，汽车挡风玻璃容易出现一层水珠，这是________（填物态变化名称）现象，水珠出现在玻璃________（选填“内”或“外”）侧；（2分）
（4）当行车过程中，看到图乙交通标志，即在________处减弱噪声。（1分）
（5）由臻享款参数表可知，其电池组的质量是________kg。（1分）
参考答案：
1．C
【详解】AB．从电路图中可以看出，定值电阻R1与电阻箱R2串联，当电阻箱R2的阻值从小调大时，电路电阻不断变大，电路电流变小，定值电阻R1上消耗的电功率不断变小，故AB错误；
当电阻箱接入的电阻为2Ω时，电路电阻
电路电流
R2上消耗的电功率
当电阻箱接入的电阻为50Ω时，电路电阻
电路电流
R2上消耗的电功率
C．因此当电阻箱R2阻值为2Ω时与为50Ω时，R2上消耗的电功率相等，故C正确；
D．当电阻箱R2等于定值电阻R1的阻值10Ω时，电阻箱的电功率最大，电阻箱R2的阻值从小调大时，电阻箱R2上消耗的电功率先变大后变小，故D错误。
故选C。
2．D
【详解】验电器甲金属箔张开，说明甲带电。连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。
故选D。
3．A
【详解】A．一根筷子的长度在25cm左右， 初中物理课本的长度略大于25cm，在26cm左右，故A符合实际；
B．中学生正常体温约为37℃，故B不符合实际；
C．人体的安全电压是不高于36V，故C不符合实际；
D．一盏日光灯的功率较小，约为40W，故D不符合实际。
故选A。
4．D
【详解】A．火炬“轻”说明了等体积质量小，即其密度小，故A不符合题意；
B．火炬“固”说明了其硬度大，故B不符合题意；
C．火炬在1000℃的温度下不会起泡、开裂，说明耐高温，故C不符合题意；
D．题干中没有关于导电性的说明，且火炬不需要具有导电性，故D符合题意。
故选D。
5．B
【详解】A、图中光从水中斜射入空气中发生折射时，光的传播方向没有发生改变，故A错误；
BC、水中鱼反射出的光，在水面处发生了折射，折射角应大于入射角，折射光线应远离法线偏折，故B正确，C错误；
D、图中光由空气射入水中，不合题意，故D错误．
故选B．
6．D
【详解】由电路图可知，电阻R1和滑动变阻器R2并联，电流表测量干路中的电流；用一阻值为20欧的电阻替换R1后，电路中的总电阻变大，根据可知电路中的电流变小，要使电流表示数与替换R1前相同，即使此时的电流表示数变大，则应增大电源电压或向左移动滑片P，使变阻器接入电路的阻值变小，电路总电阻变小；故ABC不符合题意，D符合题意。
故选D。
7．D
【详解】A．由图示可知，导线ab在甲图中电流方向是由b到a的，受力方向是竖直向下的，导线cd在乙图中电流方向是由c到d的，受力方向是竖直向下的，故A错误；
B．由图可知，从上往下看，线圈中电流方向都是顺时针方向，故B错误；
C．导线cd在甲图中电流方向是由d到c的，受力方向是竖直向上的，在乙图中电流方向是由c到d的，受力方向是竖直向下的，故C错误；
D．由图示可知，导线ab在甲图中电流方向是由b到a的，受力方向是竖直向下的，在乙图中电流方向是由a到b的，受力方向是竖直向上的，故D正确。
故选D。
8．132
【详解】平均速度等于总路程除以总时间，因此速度为 ．
9． 相同
【详解】[1]测量煤油的比热容时，需要控制水和煤油的质量相同，在相同时间内吸收相同的热量，所以需要电阻丝的电流和阻值是相同的。
[2]两电热丝的规格相同，电流相同，则相同时间内，根据Q＝I2Rt知产生热量相同，不计热量损失，则水和煤油吸收的热量相同根据Q＝cmΔt和Q煤油＝Q水知
c煤油m煤油(t煤油﹣t0)＝c水m水(t水﹣t0)
解得
c煤油＝
10． a 乙 增大
【详解】因为焦点在凸透镜的主光轴上，且平行于主光轴的光线经过凸透镜后会聚过焦点，所以a点是焦点；因为物体到凸透镜的距离大于2倍焦距时，成倒立缩小的实像，且物距相同的时候，焦距越大所成的像就越大；所以拍摄甲图时，焦距要调小，拍摄照片乙时，镜头焦距调的较大，此时底片与透镜之间的距离应增大．
11．从金属箔到金属球
【详解】用毛皮摩擦过的橡胶棒带负电；接触验电器的金属球，验电器的金属箔片张开，是由于电子由橡胶棒转移到金属球又转移到箔片；由于负电荷（电子）的定向移动方向与电流方向相反；故电流方向是从金属箔到金属球．
12． 1.7 4 光的直线传播
【详解】[1]根据平面镜成像的特点，像和物体形状大小相同，所以身高1.7m的小勇同学他在镜中的像高仍然为1.7m；
[2]由平面镜成像的特点知，当人到镜面的距离为2m时，像到镜面的距离也为2m，则他到像的距离为：
2m+2m＝4m
[3]影子形成的原理是光的直线传播．
13． 蓝 A S1、S2、S3
【详解】[1]光的三原色是红、绿、蓝，红色、绿色、蓝色混合后组成白色，因此L3应为蓝色。
[2][3]为了能发出白色光，则L1、L2、L3都应处于通路状态，要使三灯并联，则A处只能是电源，B处接开关S3，当S1、S2、S3都闭合时，三灯亮，形成白光。
14． 电磁波 反射
【详解】[1][2]广播、电视、移动通信、卫星都是用电磁波传递信息的，5G技术是利用电磁波来传递信息的；光纤通信是利用激光在光导纤维中多次反射，将携带的信息传到远方。
15． 70 70 变大
【详解】[1]容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为
m水=ρ水V=1.0×103kg/m3×7×10-2m3=70kg
[2]质量是物体的一种属性，不会随物体的状态改变而改变。故水结成冰，质量不变，冰的质量为70kg。
[3]水的密度是1.0×103kg/m3，冰的密度是0.9×103kg/m3。由可知，当质量不变时，水的密度大于冰的密度，所以水结成冰后，体积变大。
16．
【详解】由题可知，指示灯正常时，开关能同时控制指示灯和插孔，说明开关在干路上；指示灯坏了，开关闭合时插孔也能提供工作电压，说明开关和指示灯是相互独立的，由简单电路的特点可知，指示灯和插孔是并联关系，如图所示：
17． 电阻R处发生断路（定值电阻断路） 电压 B 电压一定时，电流与电阻成反比 电阻R两端的电压 C
【详解】(1)[1] 滑动变阻器需要连接“一上一下”，要求滑动变阻器的滑片向左端移动时电流表示数变大，即电阻变小，需要滑片移动靠近下接线柱，如图所示：
(2)[2]电流表读数为0，说明电路断路，电压表读数接近电源电压，说明定值电阻断路。
(3)[3] 探究“通过导体的电流与电阻大小关系”中，要保持电压不变，所以要注视电压表读数。
(4)[4] 因为串联电路起分压作用，因此实验中将15Ω的电阻换上20Ω的电阻后，定值电阻两端电压降变大，为了保持定值电阻两端电压不变，需增大滑动变阻器两端电压，因此增大滑动变阻器接入电路的阻值，故将滑片向右移动，即向B端移动。
(5)[5] 根据欧姆定律可知，实验得出结论为“电压一定时，电流与电阻成反比”。
[6] 乙图中阴影部分面积等于IR，由欧姆定律U= IR，故阴影部分面积表示的物理量是定值电阻两端电压。
[7] 由图乙可知，实验中的最小电流I= 0.1A，电压表的示数U=2V ，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压
U滑= U- U=6V-2V=4V
由可得，滑动变阻器接入电路中的，电阻
因此滑动变阻器的规格为C。
18． 大小 不能 虚 蜡烛B与的像始终无法重合
【详解】（1）[1]实验中选用两支完全相同的蜡烛，是为了比较像与物的大小是否相等，因为这样的两支蜡烛，可通过B与A的像是否重合来判断像与物的大小关系。
（2）[2][3]用光屏代替蜡烛B，小丽不能在光屏上接收到蜡烛A的像，因为物体通过平面镜所成的像是虚像。
（3）[4]实验中，玻璃板没竖直放置，则A的像成在水平面之上，而蜡烛B放在水平面上，则无论如何移动B，也无法让蜡烛B与A的像重合。
19． 游码 左
72 偏小 不是 89︰71 见解析
【详解】（1）[1][2]把天平放在水平台面上，将游码移至标尺左端的零刻线处，发现指针向右偏转，他应该向左调节平衡螺母使横梁平衡。
（2）[3]右盘中的砝码和游码的位置如图乙所示，手镯的质量为
（3）[4]用细线系好手镯缓慢浸没到水中保持静止，手镯始终未与烧杯接触，手镯受到的浮力等于天平增加的重力，为
手镯的体积为
手镯的密度
[5]若实验中忘了进行第①步测量，取出手镯后才测量烧杯和水的质量，则测出的浮力偏大，体积偏大，所计算出的密度比真实值偏小。
（4）[6]若该手镯为实心，手镯密度小于金的密度，不是纯金的。
[7]设手镯中铜和锌质量分别为m1和m2，体积分别为
则
解得
（5）[8]金手镯也可以通过测硬度来鉴别，金手镯的成色越高，质地会越柔软，硬度会越小，很容易被折弯。而成色差的金手镯硬度会比较大，不容易被折弯。
20．(1)；(2)U=18V R0=20Ω；(3) 2.7W~10.8W
【详解】(1)小灯泡的电阻为
(2)只闭合S1，滑片置于某点a时，电路中的电流为
此时电源电压为
只闭合S2，滑片置于某点b时，电路中的电流为
电源电压为
综上可解得R0的电阻为20Ω，电源电压为18V；
(3)电流表量程决定电路中的最大电流为0.6A，此时电路的功率最大，最大功率为
电压表量程决定电路中最小电流，电路中的最小电流为
最小功率为
所以电路中电功率的范围是2.7W~10.8W。
答：(1)小灯泡电阻是15Ω；
(2)电源电压是18V，R0的电阻为20Ω；
(3)电路中电功率的范围是2.7W~10.8W。
21．（1）40g；（2）40cm3；（3）不是，10cm3
【详解】解：（1）由题意可知，排开水的质量即将“马到成功”浸没到装满水的容器中后，从容器中溢出的那部分水的质量，即
（2）马道成功的体积等于图丙中马浸没到水中后排开水的体积，即，则
因此“马到成功”的体积是 。
（3）“马到成功”的密度
可知，因此是空心的。
若“马到成功”是实心的，则体积应该为
因此空心部分的体积
答：“马到成功”排开水的质量是；
（2）“马到成功”的体积是多少；
（3）马到成功”不是实心铜制成的，空心部分的体积是。
22． 3000mAh 电功率 50 4.5
【详解】（1）[1]根据短文内容知道，智能手机的电池容量普遍在3000mAh左右。
[2]根据短文内容知道，在电池容量一定的情况下，电功率标志着充电的快慢。
（2）[3]根据参数知道，充电器的最高输出电压为10V，最大输出电流为5A；所以输出的最大电功率为
P输出=UI=10V×5A=50W
[4]由知道，充电电流为
23． 加热 44Ω 220W 8.4×104J 63.6%
【详解】（1）[1]由图1可知，当开关S1闭合、S2接1时，只有R2工作，当开关S1闭合、S2接2时，R1、R2串联；根据串联电路的电阻特点可知，串联的总电阻大于任一分电阻，所以，当开关S1闭合、S2接1时，只有R2工作，电路中的电阻最小，根据
可知，此时的电功率最大，电水壶处于加热挡；当开关S1闭合、S2接2时，R1、R2串联，电路中的总电阻最大，电功率最小，电水壶处于保温挡。
（2）[2]由表格数据可知，电水壶加热挡的功率
由可知R2的阻值为
（3）[3]电水壶处于保温挡时，R1、R2串联，串联的总电阻
电水壶的保温功率为
（4）[4][5]由图2可知，2～4min内，水的初温
末温为
则2～4min内水吸收热量为
由可知2～4min内电水壶消耗的电能为
这段时间内电水壶加热效率为
24． 超 实像 斜上方 反射 液化 内 声源 138
【详解】（1）[1][2]超声波可用来测距， MINI汽车雷达信号是超声波；倒车影像系统相当于照相机，所成的像是实像。
（2）[3][4]挡风玻璃相当于平面镜，因为平面镜成的像是虚像，所以挡风玻璃倾斜安装，使车内乘客或物体所成的像位于挡风玻璃的斜上方，是为了避免由于平面镜成像而使车内景物的像成在车的正前方，影响司机视线；平面镜成像的原理是光的反射。
（3）[5][6]车内温度高，温度高的水蒸气遇到冷的玻璃液化成小水珠附在玻璃上形成一层水珠，所用水珠出现在内侧。
（4）[7]当行车过程中，看到的交通标志是禁止鸣笛，是在声源处减弱噪声。
（5）[8]由表格数据可知，电池的容量是，电池组的能量密度是；则电池组的质量
2023年茂名市电白区中考物理模拟考试试卷
学校:___________姓名：___________班级：___________考号：___________
（考试时间80 分 总分100）
一、单项选择题（本大题7小题，每小题3分钟，共21分）
1．如图所示的电路，电源电压6V且恒定不变，R1为10Ω的定值电阻，R2为电阻箱，下列说法正确的是（ ）
A．当电阻箱R2的阻值从小调大时，定值电阻R1上消耗的电功率先变大后变小
B．当电阻箱R2的阻值从小调大时，定值电阻R1上消耗的电功率先变小后变大
C．当电阻箱R2阻值为2Ω时与为50Ω时，R2上消耗的电功率相等
D．当电阻箱R2的阻值从小调大时，电阻箱R2上消耗的电功率先变小后变大
2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
3．下列物理量最接近实际的是（ ）
A．初中物理课本长约26cm B．中学生正常体温约42℃
C．人体的安全电压约220V D．一盏日光灯的功率约900W
4．如图所示是2022年北京冬奥会火炬，碳纤维为主的外壳具有“轻、固、美”的特点，在1000℃的温度不会起泡、开裂，则火炬制作和使用过程没有用到的特性是（ ）
A．密度小 B．硬度大 C．耐高温 D．导电性好
5．乐乐用鱼叉叉水中的鱼，这种光现象可以用下列哪个光路图来解释？（ ）
A． B． C． D．
6．在如图所示的电路中，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点。用一阻值为20欧的电阻替换R1后，可能使电流表示数与替换R1前相同的方法是（ ）
A．电源电压不变，不移动滑片P
B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P
D．增大电源电压，向左移动滑片P
7．如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（ ）
A．甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B．从上往下看，线圈中电流方向都是逆时针方向
C．导线cd在这两个时刻电流方向相同，转动方向相同
D．导线ab在这两个时刻电流流向不同，受力方向不同
二、填空题填空题（本大题7小题，每小题3分，共21分）
8．北京到上海的铁路线长约1320km．现在乘坐“夕发朝至”的D321次动车组去上海，列车运行时间约10小时，则列车全程运行的平均速度约为_________km/h．
9．小明想利用如图装置测量煤油的比热容，分别向两个相同的烧瓶中加入初温为t0，质量相同的水和煤油，串联两个阻值______的电阻（选填“相同”或“不同”），测量时，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达c煤油＝______（已知水的比热容为c水，不计热量损失）。
10．如图是照相机镜头成像原理示意图.在图中所标的a、b、c三点中,点_____表示凸透镜的焦点.吴力在家里的阳台上用数码相机(焦距可调)拍摄下了株洲天元大桥美丽的夜景,如图甲、乙所示.结合如图分析可知,拍摄照片_____(选填“甲”或“乙”)时,镜头焦距调的较大,此时底片与透镜之间的距离应_____(选填“增大”、“减小”或“不变”).
11．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开．则橡胶棒接触验电器金属球的一瞬间，电流的方向是_____（选填“从金属球到金属箔”或“从金属箔到金属球”）．
12．身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像，则他的像高是_____m，镜中的像距离他_____m，他低头又看到了地上自己的影子，他的影子是由于_____形成的．
13．如图是一种会变色的灯结构示意图（虚线圆圈），内有三只额定电压均为3V的LED灯，已知L1和L2分别为红灯和绿灯，为了使它能发出白光，则L3应为________灯（填写颜色），且在________（选填“A”或“B”）处接入3V的电源，另一处接入开关S3，此时处于闭合的开关有________。
14．第五代移动通信技术（简称5G）是具有高速率、低时延和大连接特点的新一代宽带移动通信技术。据专家预计，到2030年5G网络将完全开发和建立，将和光纤一道成为信息社会最重要的基础设施，其中5G技术是利用 _____来传递信息的，光纤通信是利用光在光导纤维中多次 _____将信息传到远方。
三、作图题作图题（共7分）
15．图为带指示灯和开关的插座。断开开关时，指示灯熄灭，插孔不提供工作电压；闭合开关时，指示灯亮，插孔可以提供工作电压。如果指示灯坏了，开关闭合时插孔也能提供工作电压。请根据上述要求完成图乙的电路连接。
四、实验题（本大题3小题，共19分）
16．（每一空格1分共7分）在探究“通过导体的电流与电阻大小关系”的实验中，所用电源电压6V保持不变。
(1)请用笔画线代替导线，完成如图甲实物电路的连接，要求闭合开关，向左移动变阻器的滑片P时，电流表的示数变大；
( )
(2)连完电路，闭合开关，发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是__________；
(3)故障排除后，闭合开关，移动变阻器滑片，眼睛应注视________________表的示数，改变电阻R的阻值，调节滑动变阻器，记下相应的4次电流和电阻的值并在乙图中描绘了出来；
(4)将15Ω的电阻换上20Ω的电阻后，闭合开关，为了探究实验结论，应将变阻器的滑片P向________(选填“A”或“B”)端移动；
(5)通过实验得出的结论是：__________；
[拓展]乙图中阴影部分面积表示的物理量是_________， 实验中所选择的变阻器可能是______(选填序号) 。
A．10Ω 1A B．20Ω 1A C． 50Ω 1A
17．（每一空格1分共4分）小丽利用如图甲所示的装置探究“平面镜成像的特点”。
（1）实验中用两支完全相同的蜡烛是为了比较像与物的___________关系；
（2）为了研究平面镜所成的是实像还是虚像，小丽用光屏代替蜡烛B，她___________（选填“能”或“不能”）在光屏上接收到蜡烛的像，由此说明平面镜成的像是___________像；
（3）如果玻璃板没有竖直放置，如图乙所示，在实验过程中会出现的现象是___________。
18．（每一空格1分共8分）小渝妈妈在网上购买了一枚金灿灿的手镯，小渝看到后发出疑问，手镯是黄金的吗？他想到可以通过测量手镯的密度来进行判断。
（1）把天平放在水平台面上，将______移至标尺左端的零刻线处，发现指针指向如图甲所示，他应该向______调节平衡螺母使横梁平衡；
（2）测量手镯质量时，右盘中的砝码和游码的位置如图乙所示，手镯的质量为______g；
（3）手镯太大不能直接用量筒和水测体积，小渝经过思考进行了如下的实验操作：
①将适量水倒入烧杯内，并置于天平上，调节平衡后天平示数为100g；
②用细线系好手镯缓慢浸没到水中保持静止，手镯始终未与烧杯接触，调节平衡后天平示数为109g；
根据测得的数据可以计算出该手镯的密度ρ=______kg/m3；若实验中忘了进行第①步测量，取出手镯后才测量烧杯和水的质量，则所计算出的密度比真实值______（选填“偏大”、“偏小”或“不变”）；
（4）结合表格二，若该手镯为实心则______（选填“是”或“不是”）纯金的。通过网上查找资料得知，这种金色手镯大多是铜锌合金制成，若妈妈的手镯也是铜锌合金且为实心，则其中含有铜和锌的质量之比为______；
表二
物质
铝
锌
铁
铜
银
金
密度g/cm3
2.7
7.1
7.9
8.9
10.5
19.3
（5）跟商家投诉后，商家辩称手镯为空心，所以密度才比纯金小，根据你所学到的各学科知识，为进一步验证手镯是否为纯金，请写出你的方法：______。
五丶计算题（本大题2小题，共12分）
19．（6分）如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0~0.6A，电压表量程为0~15V。滑动变阻器的最大电阻为160Ω。只闭合S1，滑片置于某点a时，滑动变阻器接入电路的电阻R=40Ω，电压表的示数U=12V，电流表的示数为I；只闭合S2，滑片置于某点b时，滑动变阻器接入电路的电阻为R，电流表示数为I。已知I︰I=3︰4，R︰R0=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，电路始终处于安全状态，求：
(1) 小灯泡电阻；（2分）
(2) 定值电阻R0和电源电压；（2分）
(3) 只闭合S1时，电路消耗的电功率的范围。（2分）
20．（6分）淘淘爸爸淘到一个纯铜做的“马到成功”工艺品，他想请淘淘利用初二物理学习的密度知识来检测这个工艺品是否是实心铜制的，淘淘进行了如图甲、乙、丙所示的实验，已知铜的密度为。请根据图所示的实验数据计算：
（1）“马到成功”排开水的质量是多少？（2分）
（2） “马到成功”的体积是多少？（2分）
（3）请通过计算判断“马到成功”是否为实心铜制成的？若是空心的，请计算空心部分的体积是多少？（2分）
六、综合能力题（本小题3小题，共20分）
21．（8分）阅读下面的材料，完成问题。
快速充电技术
智能手机的日益进步，使手机的耗电量急速上升，为保证手机的续航时间，其内部搭载电池的容量也日益增大，如何快速将手机充满电呢？于是，手机快速充电技术应运而生。手机电池容量＝充电电流×充电时间。
智能手机的电池容量普遍在3000mAh左右，若充电电流为1A，则为电池充满电需要3小时左右，快充技术能将时间压缩到1小时左右，而就在最近，这项技术又有新突破，现在已经出现只需要半个多小时即可将一块容量为5000mAh的电池完全充满的快充技术。从物理学角度看，充电功率等于充电电压与充电电流的乘积。在电池容量一定的情况下，电功率标志着充电的快慢，当前缩短充电时间主要有以下三种方式：
第一种方式，电流恒定、增大电压：普通充电器电流维持在1A的条件下，将220V电源电压降至5V充电器电压，5V充电器电压再降到电池电压。当充电器电压增至9V时，理论上可以将充电时间压缩到50%，但是会导致充电器、手机发热。
第二种方式，电压恒定、增大电流：该技术在恒定的低电压条件下，通过增加多条并联电路，提高电流总和值。电路并联分流之后，每部分模块承担的电功率并不大，可以很好地控制电路散热，避免手机发烫。
第三种方式，合并上述两种快充技术方案：充电器内部芯片和手机沟通后，确认手机支持何种快充方案，然后以对应的方案为手机充电。例如图中的充电器就支持两种快充方案。
随着快速充电技术的不断进步，未来还将有更多更大功率，兼容性更强，发热更小，更便携的充电器不断问世，为大屏幕手机多样化、实用化的推广提供保障。
型号
VCASJACH
颜色
白色
输入
100～240V，50/60Hz，1.5A
输出
10V﹣5A，5V﹣2A
（1）智能手机的电池容量普遍在______左右，从物理学角度看，在电池容量一定的情况下，______标志着充电的快慢；（4分）
（2）图中所示的充电器的最大输出功率是______W；若用2h就能将电池容量是（2分）9000mAh的手机充满电，则充电电流为______A。（2分）
22．（5分）如图所1示为电水壶的简化电路图，R1和R2为发热电阻，S1为总开关，S2为温度开关，有1、2两个触点，电水壶有“加热”和“保温”两挡，表中数据为电水壶的部分工作参数；
水壶容量
1L
额定电压
220V
加热功率
1100W
电热丝R1阻值
176Ω
（1）S1闭合，S2接1时，电水壶处于______挡（填“加热”或“保温”）；（1分）
（2）电热丝R2的阻值？______（1分）
（3）电水壶的保温功率是多少？______（1分）
（4）电水壶中装进1kg水正常工作，用温度计测得水温随时间变化图像，则加热2～4min内水吸收热量是多少？______这段时间内电水壶加热效率η是多少？______（2分）【，】
23．（7分）阅读短文，回答问题。
电动汽车
在国家的大力扶持下，我国电动汽车技术日新月异，产品种类繁多，国际竞争力不断增强。下面是某品牌电动汽车“MINI臻享款”如图甲。
MINI臻享款部分配置参数如表所示，其中电池组采用磷酸铁锂电池，在撞击、耐高温等条件下都不会爆炸，安全系数高，该电池组的能量密度是100W•h/kg。能量密度是指单位质量的电池所能储存的能量多少。
汽车型号
MINI（2021臻享款）
座位数（个）
4
雷达个数（个）
5
驾驶辅助影像
倒车影像
电池容量（）
（1）MINI汽车雷达信号是________（选填“超”或“次”）声波；倒车影像系统所成的像是________（选填“实像”或“虚像”）；（1分）
（2）前挡风玻璃是倾斜的，目的是为了使车内物品在前挡风玻璃上所成的像呈现在汽车的________（选填“正前方”、“斜上方”或“斜下方”），这利用了光的________；（2分）
（3）冬天行车时，汽车挡风玻璃容易出现一层水珠，这是________（填物态变化名称）现象，水珠出现在玻璃________（选填“内”或“外”）侧；（2分）
（4）当行车过程中，看到图乙交通标志，即在________处减弱噪声。（1分）
（5）由臻享款参数表可知，其电池组的质量是________kg。（1分）
参考答案：
1．C
【详解】AB．从电路图中可以看出，定值电阻R1与电阻箱R2串联，当电阻箱R2的阻值从小调大时，电路电阻不断变大，电路电流变小，定值电阻R1上消耗的电功率不断变小，故AB错误；
当电阻箱接入的电阻为2Ω时，电路电阻
电路电流
R2上消耗的电功率
当电阻箱接入的电阻为50Ω时，电路电阻
电路电流
R2上消耗的电功率
C．因此当电阻箱R2阻值为2Ω时与为50Ω时，R2上消耗的电功率相等，故C正确；
D．当电阻箱R2等于定值电阻R1的阻值10Ω时，电阻箱的电功率最大，电阻箱R2的阻值从小调大时，电阻箱R2上消耗的电功率先变大后变小，故D错误。
故选C。
2．D
【详解】验电器甲金属箔张开，说明甲带电。连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。
故选D。
3．A
【详解】A．一根筷子的长度在25cm左右， 初中物理课本的长度略大于25cm，在26cm左右，故A符合实际；
B．中学生正常体温约为37℃，故B不符合实际；
C．人体的安全电压是不高于36V，故C不符合实际；
D．一盏日光灯的功率较小，约为40W，故D不符合实际。
故选A。
4．D
【详解】A．火炬“轻”说明了等体积质量小，即其密度小，故A不符合题意；
B．火炬“固”说明了其硬度大，故B不符合题意；
C．火炬在1000℃的温度下不会起泡、开裂，说明耐高温，故C不符合题意；
D．题干中没有关于导电性的说明，且火炬不需要具有导电性，故D符合题意。
故选D。
5．B
【详解】A、图中光从水中斜射入空气中发生折射时，光的传播方向没有发生改变，故A错误；
BC、水中鱼反射出的光，在水面处发生了折射，折射角应大于入射角，折射光线应远离法线偏折，故B正确，C错误；
D、图中光由空气射入水中，不合题意，故D错误．
故选B．
6．D
【详解】由电路图可知，电阻R1和滑动变阻器R2并联，电流表测量干路中的电流；用一阻值为20欧的电阻替换R1后，电路中的总电阻变大，根据可知电路中的电流变小，要使电流表示数与替换R1前相同，即使此时的电流表示数变大，则应增大电源电压或向左移动滑片P，使变阻器接入电路的阻值变小，电路总电阻变小；故ABC不符合题意，D符合题意。
故选D。
7．D
【详解】A．由图示可知，导线ab在甲图中电流方向是由b到a的，受力方向是竖直向下的，导线cd在乙图中电流方向是由c到d的，受力方向是竖直向下的，故A错误；
B．由图可知，从上往下看，线圈中电流方向都是顺时针方向，故B错误；
C．导线cd在甲图中电流方向是由d到c的，受力方向是竖直向上的，在乙图中电流方向是由c到d的，受力方向是竖直向下的，故C错误；
D．由图示可知，导线ab在甲图中电流方向是由b到a的，受力方向是竖直向下的，在乙图中电流方向是由a到b的，受力方向是竖直向上的，故D正确。
故选D。
8．132
【详解】平均速度等于总路程除以总时间，因此速度为 ．
9． 相同
【详解】[1]测量煤油的比热容时，需要控制水和煤油的质量相同，在相同时间内吸收相同的热量，所以需要电阻丝的电流和阻值是相同的。
[2]两电热丝的规格相同，电流相同，则相同时间内，根据Q＝I2Rt知产生热量相同，不计热量损失，则水和煤油吸收的热量相同根据Q＝cmΔt和Q煤油＝Q水知
c煤油m煤油(t煤油﹣t0)＝c水m水(t水﹣t0)
解得
c煤油＝
10． a 乙 增大
【详解】因为焦点在凸透镜的主光轴上，且平行于主光轴的光线经过凸透镜后会聚过焦点，所以a点是焦点；因为物体到凸透镜的距离大于2倍焦距时，成倒立缩小的实像，且物距相同的时候，焦距越大所成的像就越大；所以拍摄甲图时，焦距要调小，拍摄照片乙时，镜头焦距调的较大，此时底片与透镜之间的距离应增大．
11．从金属箔到金属球
【详解】用毛皮摩擦过的橡胶棒带负电；接触验电器的金属球，验电器的金属箔片张开，是由于电子由橡胶棒转移到金属球又转移到箔片；由于负电荷（电子）的定向移动方向与电流方向相反；故电流方向是从金属箔到金属球．
12． 1.7 4 光的直线传播
【详解】[1]根据平面镜成像的特点，像和物体形状大小相同，所以身高1.7m的小勇同学他在镜中的像高仍然为1.7m；
[2]由平面镜成像的特点知，当人到镜面的距离为2m时，像到镜面的距离也为2m，则他到像的距离为：
2m+2m＝4m
[3]影子形成的原理是光的直线传播．
13． 蓝 A S1、S2、S3
【详解】[1]光的三原色是红、绿、蓝，红色、绿色、蓝色混合后组成白色，因此L3应为蓝色。
[2][3]为了能发出白色光，则L1、L2、L3都应处于通路状态，要使三灯并联，则A处只能是电源，B处接开关S3，当S1、S2、S3都闭合时，三灯亮，形成白光。
14． 电磁波 反射
【详解】[1][2]广播、电视、移动通信、卫星都是用电磁波传递信息的，5G技术是利用电磁波来传递信息的；光纤通信是利用激光在光导纤维中多次反射，将携带的信息传到远方。
15． 70 70 变大
【详解】[1]容积为7×10-2m3的水缸放置在室外，缸装满水后水的质量为
m水=ρ水V=1.0×103kg/m3×7×10-2m3=70kg
[2]质量是物体的一种属性，不会随物体的状态改变而改变。故水结成冰，质量不变，冰的质量为70kg。
[3]水的密度是1.0×103kg/m3，冰的密度是0.9×103kg/m3。由可知，当质量不变时，水的密度大于冰的密度，所以水结成冰后，体积变大。
16．
【详解】由题可知，指示灯正常时，开关能同时控制指示灯和插孔，说明开关在干路上；指示灯坏了，开关闭合时插孔也能提供工作电压，说明开关和指示灯是相互独立的，由简单电路的特点可知，指示灯和插孔是并联关系，如图所示：
17． 电阻R处发生断路（定值电阻断路） 电压 B 电压一定时，电流与电阻成反比 电阻R两端的电压 C
【详解】(1)[1] 滑动变阻器需要连接“一上一下”，要求滑动变阻器的滑片向左端移动时电流表示数变大，即电阻变小，需要滑片移动靠近下接线柱，如图所示：
(2)[2]电流表读数为0，说明电路断路，电压表读数接近电源电压，说明定值电阻断路。
(3)[3] 探究“通过导体的电流与电阻大小关系”中，要保持电压不变，所以要注视电压表读数。
(4)[4] 因为串联电路起分压作用，因此实验中将15Ω的电阻换上20Ω的电阻后，定值电阻两端电压降变大，为了保持定值电阻两端电压不变，需增大滑动变阻器两端电压，因此增大滑动变阻器接入电路的阻值，故将滑片向右移动，即向B端移动。
(5)[5] 根据欧姆定律可知，实验得出结论为“电压一定时，电流与电阻成反比”。
[6] 乙图中阴影部分面积等于IR，由欧姆定律U= IR，故阴影部分面积表示的物理量是定值电阻两端电压。
[7] 由图乙可知，实验中的最小电流I= 0.1A，电压表的示数U=2V ，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压
U滑= U- U=6V-2V=4V
由可得，滑动变阻器接入电路中的，电阻
因此滑动变阻器的规格为C。
18． 大小 不能 虚 蜡烛B与的像始终无法重合
【详解】（1）[1]实验中选用两支完全相同的蜡烛，是为了比较像与物的大小是否相等，因为这样的两支蜡烛，可通过B与A的像是否重合来判断像与物的大小关系。
（2）[2][3]用光屏代替蜡烛B，小丽不能在光屏上接收到蜡烛A的像，因为物体通过平面镜所成的像是虚像。
（3）[4]实验中，玻璃板没竖直放置，则A的像成在水平面之上，而蜡烛B放在水平面上，则无论如何移动B，也无法让蜡烛B与A的像重合。
19． 游码 左
72 偏小 不是 89︰71 见解析
【详解】（1）[1][2]把天平放在水平台面上，将游码移至标尺左端的零刻线处，发现指针向右偏转，他应该向左调节平衡螺母使横梁平衡。
（2）[3]右盘中的砝码和游码的位置如图乙所示，手镯的质量为
（3）[4]用细线系好手镯缓慢浸没到水中保持静止，手镯始终未与烧杯接触，手镯受到的浮力等于天平增加的重力，为
手镯的体积为
手镯的密度
[5]若实验中忘了进行第①步测量，取出手镯后才测量烧杯和水的质量，则测出的浮力偏大，体积偏大，所计算出的密度比真实值偏小。
（4）[6]若该手镯为实心，手镯密度小于金的密度，不是纯金的。
[7]设手镯中铜和锌质量分别为m1和m2，体积分别为
则
解得
（5）[8]金手镯也可以通过测硬度来鉴别，金手镯的成色越高，质地会越柔软，硬度会越小，很容易被折弯。而成色差的金手镯硬度会比较大，不容易被折弯。
20．(1)；(2)U=18V R0=20Ω；(3) 2.7W~10.8W
【详解】(1)小灯泡的电阻为
(2)只闭合S1，滑片置于某点a时，电路中的电流为
此时电源电压为
只闭合S2，滑片置于某点b时，电路中的电流为
电源电压为
综上可解得R0的电阻为20Ω，电源电压为18V；
(3)电流表量程决定电路中的最大电流为0.6A，此时电路的功率最大，最大功率为
电压表量程决定电路中最小电流，电路中的最小电流为
最小功率为
所以电路中电功率的范围是2.7W~10.8W。
答：(1)小灯泡电阻是15Ω；
(2)电源电压是18V，R0的电阻为20Ω；
(3)电路中电功率的范围是2.7W~10.8W。
21．（1）40g；（2）40cm3；（3）不是，10cm3
【详解】解：（1）由题意可知，排开水的质量即将“马到成功”浸没到装满水的容器中后，从容器中溢出的那部分水的质量，即
（2）马道成功的体积等于图丙中马浸没到水中后排开水的体积，即，则
因此“马到成功”的体积是 。
（3）“马到成功”的密度
可知，因此是空心的。
若“马到成功”是实心的，则体积应该为
因此空心部分的体积
答：“马到成功”排开水的质量是；
（2）“马到成功”的体积是多少；
（3）马到成功”不是实心铜制成的，空心部分的体积是。
22． 3000mAh 电功率 50 4.5
【详解】（1）[1]根据短文内容知道，智能手机的电池容量普遍在3000mAh左右。
[2]根据短文内容知道，在电池容量一定的情况下，电功率标志着充电的快慢。
（2）[3]根据参数知道，充电器的最高输出电压为10V，最大输出电流为5A；所以输出的最大电功率为
P输出=UI=10V×5A=50W
[4]由知道，充电电流为
23． 加热 44Ω 220W 8.4×104J 63.6%
【详解】（1）[1]由图1可知，当开关S1闭合、S2接1时，只有R2工作，当开关S1闭合、S2接2时，R1、R2串联；根据串联电路的电阻特点可知，串联的总电阻大于任一分电阻，所以，当开关S1闭合、S2接1时，只有R2工作，电路中的电阻最小，根据
可知，此时的电功率最大，电水壶处于加热挡；当开关S1闭合、S2接2时，R1、R2串联，电路中的总电阻最大，电功率最小，电水壶处于保温挡。
（2）[2]由表格数据可知，电水壶加热挡的功率
由可知R2的阻值为
（3）[3]电水壶处于保温挡时，R1、R2串联，串联的总电阻
电水壶的保温功率为
（4）[4][5]由图2可知，2～4min内，水的初温
末温为
则2～4min内水吸收热量为
由可知2～4min内电水壶消耗的电能为
这段时间内电水壶加热效率为
24． 超 实像 斜上方 反射 液化 内 声源 138
【详解】（1）[1][2]超声波可用来测距， MINI汽车雷达信号是超声波；倒车影像系统相当于照相机，所成的像是实像。
（2）[3][4]挡风玻璃相当于平面镜，因为平面镜成的像是虚像，所以挡风玻璃倾斜安装，使车内乘客或物体所成的像位于挡风玻璃的斜上方，是为了避免由于平面镜成像而使车内景物的像成在车的正前方，影响司机视线；平面镜成像的原理是光的反射。
（3）[5][6]车内温度高，温度高的水蒸气遇到冷的玻璃液化成小水珠附在玻璃上形成一层水珠，所用水珠出现在内侧。
（4）[7]当行车过程中，看到的交通标志是禁止鸣笛，是在声源处减弱噪声。
（5）[8]由表格数据可知，电池的容量是，电池组的能量密度是；则电池组的质量
相关试卷
2023-2024学年广东省茂名市电白区九年级（上）期末物理试卷（含解析）： 这是一份2023-2024学年广东省茂名市电白区九年级（上）期末物理试卷（含解析），共20页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
广东省茂名市电白区2023-2024学年物理八上期末综合测试模拟试题含答案： 这是一份广东省茂名市电白区2023-2024学年物理八上期末综合测试模拟试题含答案，共11页。试卷主要包含了将蜡烛、光屏放在如图所示的位置，下列有关光现象的解释，正确的是，下列现象中文明的是等内容，欢迎下载使用。
广东省茂名市电白区2023-2024学年上学期期中八年级物理试卷： 这是一份广东省茂名市电白区2023-2024学年上学期期中八年级物理试卷，共15页。
