第Ⅰ卷
一、单选题（本大题共8小题，每小题3分，共24分．在每小题给出的四个选项中，只有一个选项是符合题目要求的）

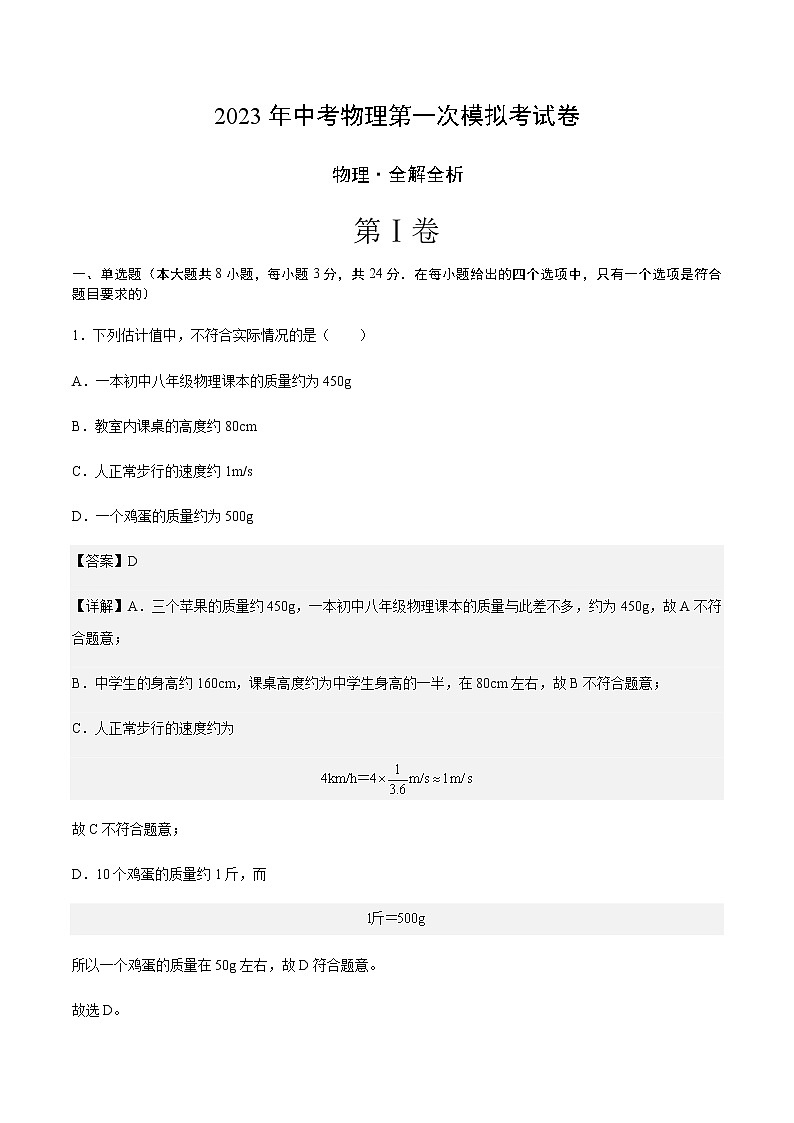

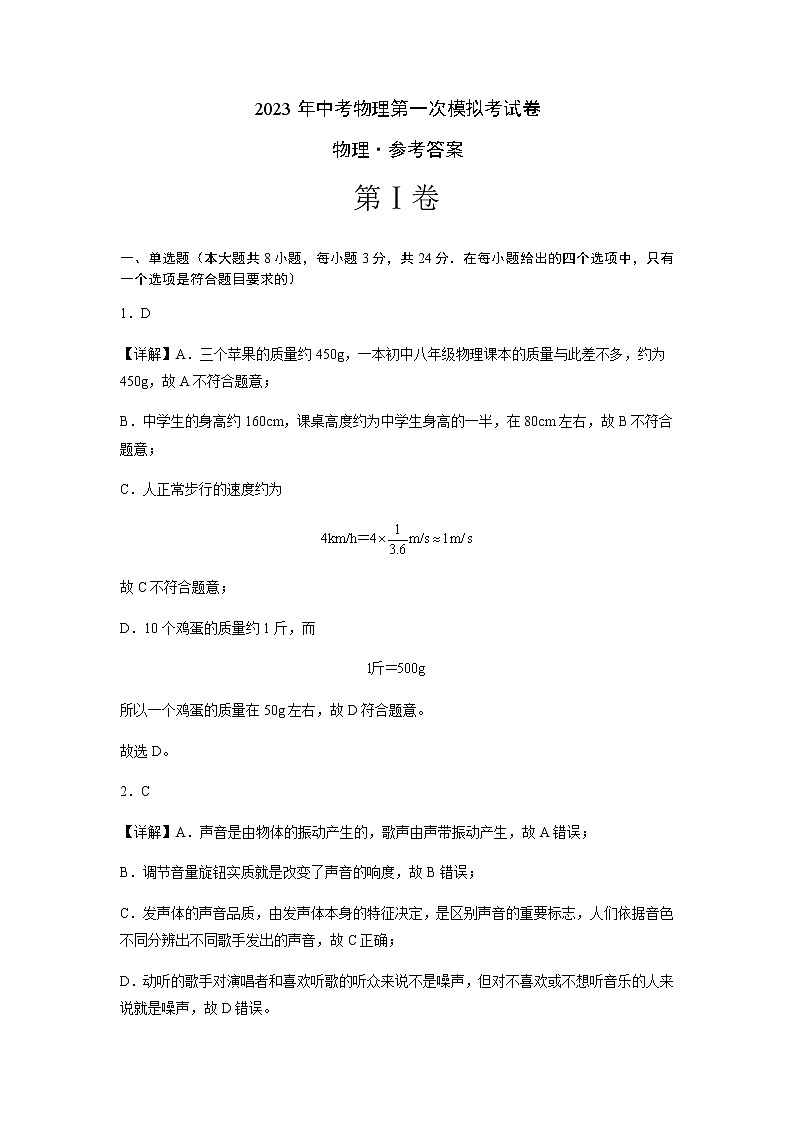

1．D
【详解】A．三个苹果的质量约450g，一本初中八年级物理课本的质量与此差不多，约为450g，故A不符合题意；
B．中学生的身高约160cm，课桌高度约为中学生身高的一半，在80cm左右，故B不符合题意；
C．人正常步行的速度约为
故C不符合题意；
D．10个鸡蛋的质量约1斤，而
所以一个鸡蛋的质量在50g左右，故D符合题意。
故选D。

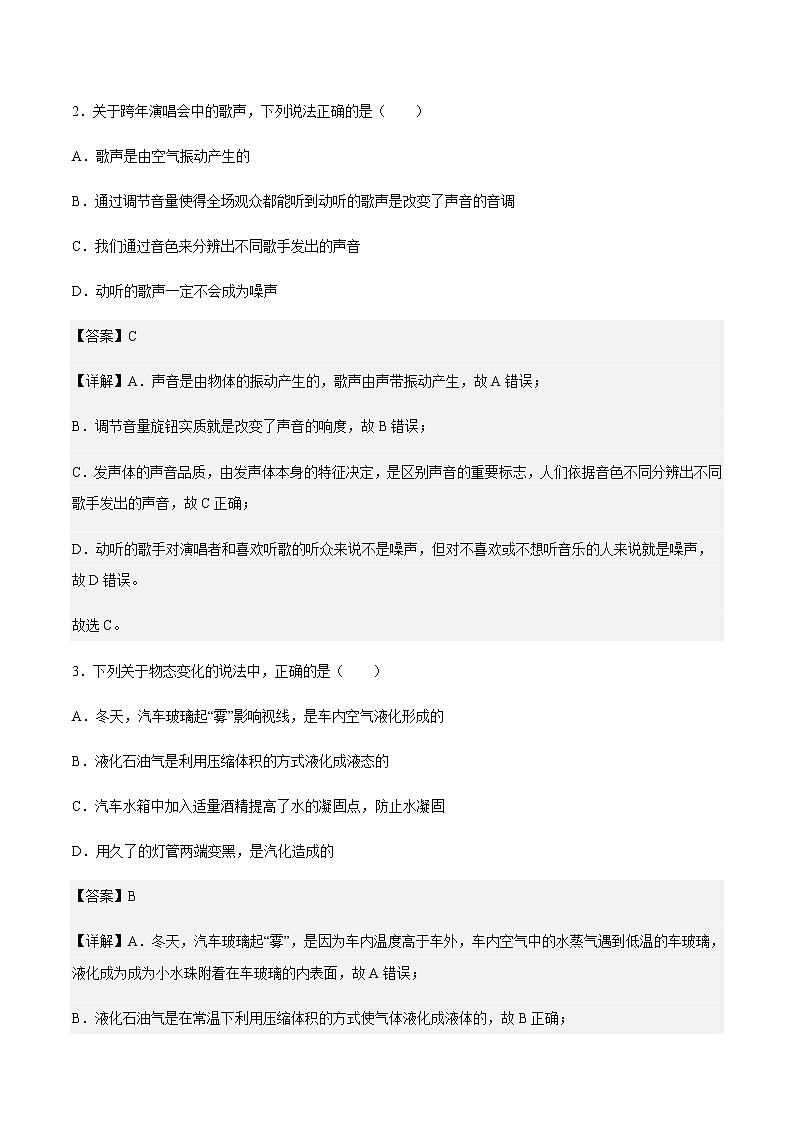

2．C
【详解】A．声音是由物体的振动产生的，歌声由声带振动产生，故A错误；
B．调节音量旋钮实质就是改变了声音的响度，故B错误；
C．发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志，人们依据音色不同分辨出不同歌手发出的声音，故C正确；
D．动听的歌手对演唱者和喜欢听歌的听众来说不是噪声，但对不喜欢或不想听音乐的人来说就是噪声，故D错误。
故选C。

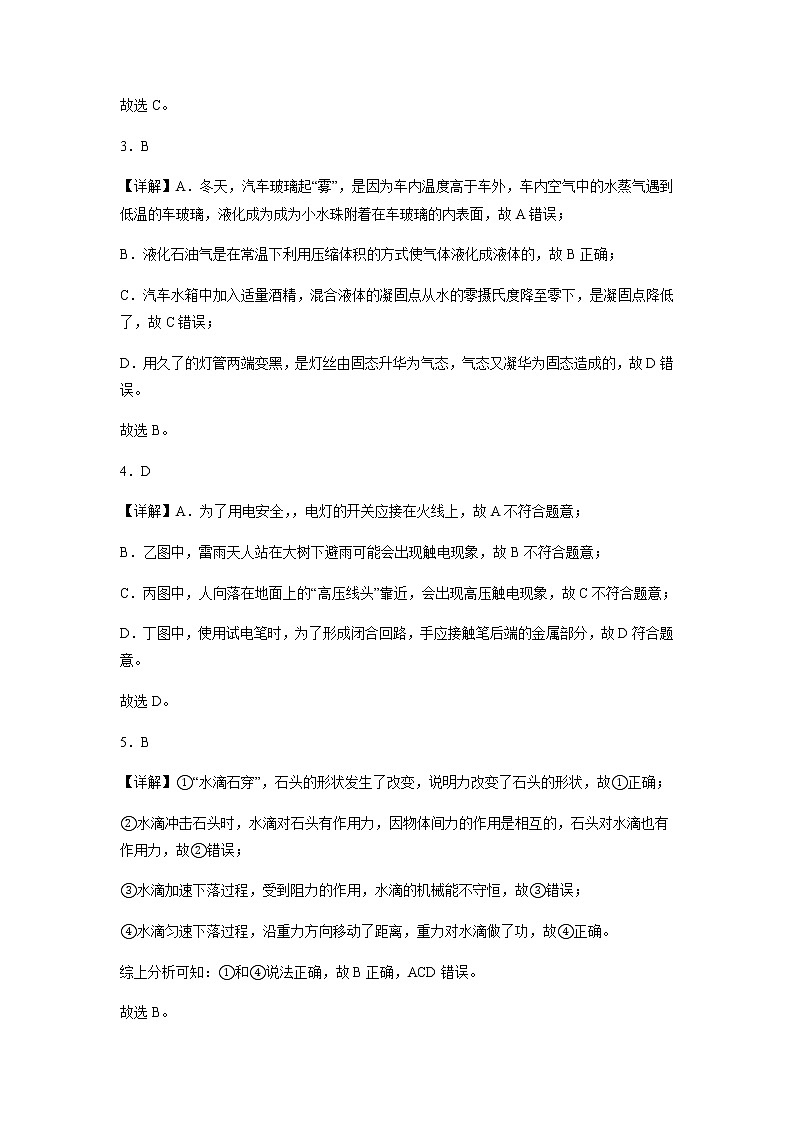

3．B
【详解】A．冬天，汽车玻璃起“雾”，是因为车内温度高于车外，车内空气中的水蒸气遇到低温的车玻璃，液化成为成为小水珠附着在车玻璃的内表面，故A错误；
B．液化石油气是在常温下利用压缩体积的方式使气体液化成液体的，故B正确；
C．汽车水箱中加入适量酒精，混合液体的凝固点从水的零摄氏度降至零下，是凝固点降低了，故C错误；
D．用久了的灯管两端变黑，是灯丝由固态升华为气态，气态又凝华为固态造成的，故D错误。
故选B。
4．D
【详解】A．为了用电安全，，电灯的开关应接在火线上，故A不符合题意；
B．乙图中，雷雨天人站在大树下避雨可能会出现触电现象，故B不符合题意；
C．丙图中，人向落在地面上的“高压线头”靠近，会出现高压触电现象，故C不符合题意；
D．丁图中，使用试电笔时，为了形成闭合回路，手应接触笔后端的金属部分，故D符合题意。
故选D。
5．B
【详解】①“水滴石穿”，石头的形状发生了改变，说明力改变了石头的形状，故①正确；
②水滴冲击石头时，水滴对石头有作用力，因物体间力的作用是相互的，石头对水滴也有作用力，故②错误；
③水滴加速下落过程，受到阻力的作用，水滴的机械能不守恒，故③错误；
④水滴匀速下落过程，沿重力方向移动了距离，重力对水滴做了功，故④正确。
综上分析可知：①和④说法正确，故B正确，ACD错误。
故选B。

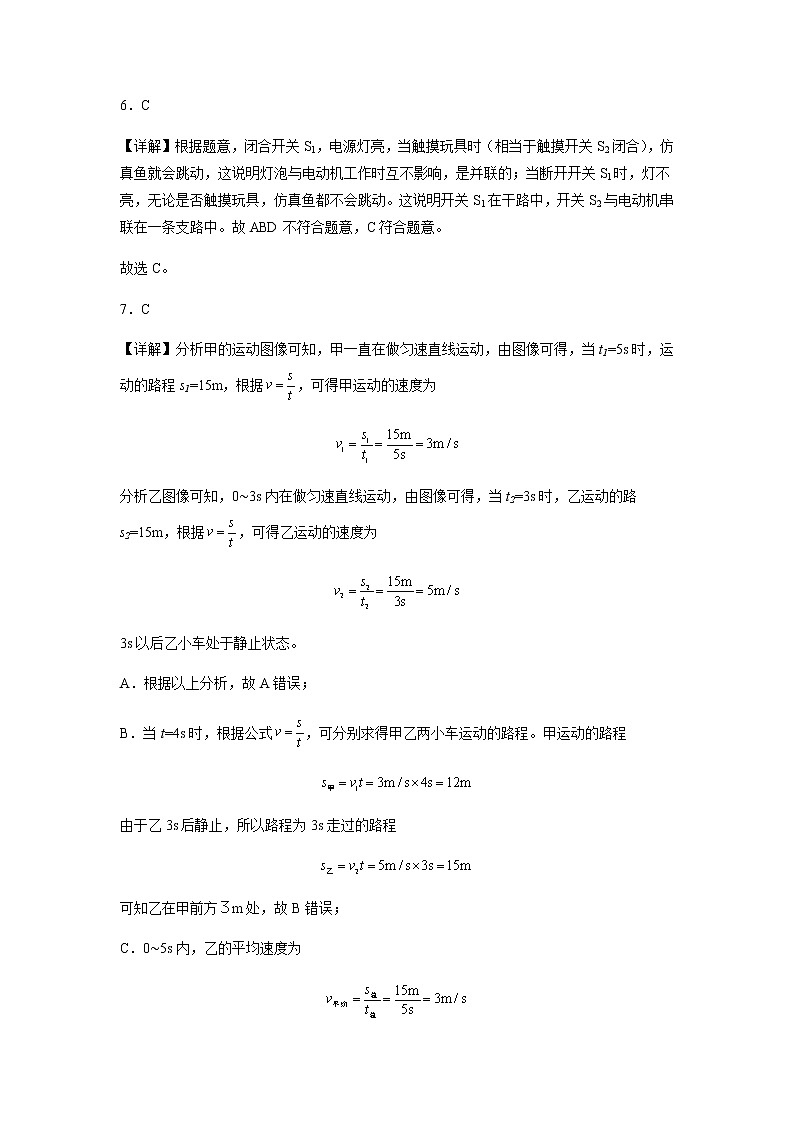

6．C
【详解】根据题意，闭合开关S1，电源灯亮，当触摸玩具时（相当于触摸开关S2闭合），仿真鱼就会跳动，这说明灯泡与电动机工作时互不影响，是并联的；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。这说明开关S1在干路中，开关S2与电动机串联在一条支路中。故ABD不符合题意，C符合题意。
故选C。
7．C
【详解】分析甲的运动图像可知，甲一直在做匀速直线运动，由图像可得，当t1=5s时，运动的路程s1=15m，根据，可得甲运动的速度为
分析乙图像可知，0∼3s内在做匀速直线运动，由图像可得，当t2=3s时，乙运动的路s2=15m，根据，可得乙运动的速度为
3s以后乙小车处于静止状态。
A．根据以上分析，故A错误；
B．当t=4s时，根据公式，可分别求得甲乙两小车运动的路程。甲运动的路程
由于乙3s后静止，所以路程为3s走过的路程
可知乙在甲前方３m处，故B错误；
C．0∼5s内，乙的平均速度为
故C正确；
D．根据以上的分析5s时乙静止，故D错误。
故选C。
8．A
【详解】A．由图知：用20N的水平拉力F拉木块B，使A、B、C一起向右做匀速直线运动，木块A、B、C均处于平衡状态，不计空气阻力，木块A由于惯性，随木块B一起向右做匀速直线运动，在水平方向上不受摩擦力的作用，故A正确；
B．木块B受到水平向右的拉力，同时受到木块C对B的水平向左的摩擦力，这两个力是平衡力，大小相等，即木块B受到的摩擦力大小为20N，由于力的作用是相互的，则木块B对木块C有水平向右的摩擦力，大小为20N，故B错误；
C．地面对木块C的支持力的大小等于A、B、C三个木块的重力之和，大于木块C的重力，木块C受到的重力与地面对C的支持力不是一对平衡力，故C错误；
D．木块C受到向左的摩擦力的施力物体是地面，与木块B受到的拉力不是一对相互作用力，故D错误。
故选A。
二、单选题（本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，有两个选项是符合题目要求的）
9．BC
【详解】A．用橡皮擦掉错字时，字体的消失就是利用橡皮与纸面字体之间的摩擦，因此该摩擦是有利的，故A正确，不符合题意；
B．体操运动员在上器械前，往手上涂抹镁粉是通过增大接触面的粗糙程度来增大摩擦的，故B错误，符合题意；
C．在皮带传动中，皮带上涂蜡是为了增大摩擦、防止打滑，因此皮带上打蜡是有利的；故C错误，符合题意；
D．竹梯下端包扎橡皮是为了增大摩擦，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故D正确，不符合题意。
故选BC。
10．AC
【详解】A．由图知，滑轮组承重绳子n=2，不计绳重及滑轮与轴之间的摩擦，人对绳的拉力大小
故A正确；
B．人对物体做的功，即拉力做的有用功
W有用=Gh=380N×4m=1520J
故B错误；
C．拉力端移动的距离
s=2h=2×4m=8m
拉力F做的总功
W总=Fs=200N×8m=1600J
人拉绳的功率，即拉力F的功率
故C正确；
D．人做的额外功
W额=W总-W有用=1600J-1520J=80J
故D错误。
故选AC。
11．AD
【详解】A．电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风的，所以A处应为电阻丝，B处应为电动机，故A正确；
B．电吹风吹热风时通过热传递的方式增加空气的内能，故B错误；
C．要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关；要使电吹风处于“暖风”状态，只需要将一根电阻丝接入电路，分析电路图可知，此时应闭合S、S1，仅电阻丝R1和电动机工作；要使电吹风处于“热风”状态，需要将两根电阻丝并联接入电路，分析电路图可知，此时应闭合S、S1、S2，电阻丝R2、R1和电动机工作；故闭合开关S、S1，断开开关S2时，电吹风处于暖风状态，故C错误；
D．由于电阻丝的升华，会导致电阻丝变细，由影响电阻大小因素可知电阻横截面积越小，电阻越大，结合电功率公式可知此时电功率减小，故D正确。
故选AD。
12．BC
【详解】由电路图可知，R1、R、R2串联，电压表V1测R1两端的电压，V2测R两端的电压，V3测滑动变阻器R与定值电阻R2两端的电压。将滑动变阻器的滑片P从右端滑到左端的过程中，滑动变阻器接入电路的电阻变小，由可知，电路中的电流变大，R1两端的电压变大，故①表示电压表V1，②表示电压表V2。
AB．根据串联电路电压的规律可知，R两端电压的变化量ΔU2等于R1和R2两端电压变化量的和，由于V3测滑动变阻器R与定值电阻R2两端的电压，所以ΔU2≠ΔU1+ΔU3；由于ΔU2与ΔI的比值等于定值电阻R1和R2的和，所以ΔU2与ΔI的比值不变，故A错误，B正确；
CD．当滑片位于左端时，R1和R2串联，由图（b）可知，R1两端的电压U1=4V，通过的电流I1=0.4A，由欧姆定律可得，R1的阻值为
根据串联电路的电压规律可得，此时电源电压为
①
当滑片位于右端时，R1、R、R2串联，由图（b）可知，I2=0.2A，R两端的电压为UR=3V，R1两端的电压U1′=2V，则滑动变阻器的最大阻值为
此时电源电压为
②
由①②两式子可得：U=6V，R2=5Ω。故C正确，D错误。
故选BC。
第Ⅱ卷
作图题（本题共2小题，共10分）
13．
【详解】（1）（2）（3）由题可知，A的位置是塔尖通过水面所成的像，平面镜成像时，像与物体关于镜面对称，据此作出A点关于水面的对称点，即可画出塔尖的位置B。平面镜成的像是由反射光线的反向延长线会聚而成的，连接人的眼睛和A，则连线与水面的交点O为反射进入人眼光线的入射点，据此作出反射光线、入射光线。水中鱼反射的光线从水中斜射向水中，在水面处发生折射，折射角大于入射角，射入人眼，人逆着折射后的光线看过去，看到的是鱼的虚像，位置比鱼的位置浅，所以水中鱼的位置在它的像的下方，故作图如下。
14．
【详解】（1）[1]排球离开手后仍在空中继续飞行，若不考虑空气阻力，只受到竖直向下的重力作用；重力的方向是竖直向下的，过重心画竖直向下的有向线段，用G表示，如图所示：
（2）[2]因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；注意两条线段长度要相等，如图所示：
（3）[3]从木块的重心开始，沿竖直向下的方向画一条有向线段，并标明G，即为物体所受重力示意图；物块静止在粗糙的斜面上，有沿斜面向下运动的趋势，所以受到沿斜面向上的静摩擦力，从物体重心作沿斜面向上的力，即摩擦力。如图所示：
四、实验题（本题共3小题，共22分）
15． 高度 照相机 右 近视
【详解】（1）[1]蜡烛、凸透镜、光屏三者的中心大致在同一高度，像才能呈在光屏的中心。
（2）[2]图中物距为
50cm-25cm=25cm>2f=20cm
当物距大于2倍焦距时，成倒立缩小的实像，照相机就是利用了这一原理。
（3）[3]凹透镜对光线有发散作用，安装凹透镜后，成像会延迟，因此应该向右移动光屏。
[4]近视眼是由于晶状体变厚，对光线的会聚作用变强，因此应当用凹透镜矫正。
16． 刻度尺 0.12
【详解】（1）[1]实验中需要测量路程和时间，所以此实验需要主要的测量工具为刻度尺和秒表。
（2）[2]实验中需要刻度尺和秒表分别测量出路程和时间，然后根据速度的公式进行计算，故实验依据的原理是。
（3）[3]若图中秒表的每格为1s，则全程的时间为5s，通过的路程为
s1＝60cm＝0.6m
小车通过全程的平均速度为
17． 1.2 乙 10.5 54.5
【详解】（1）[1]图甲中只有定值电阻的简单电路，电流表测量通过电阻的电流，电压表测量电阻两端的电压，同时测量电源电压，如果电压表和电流表都选择大量程，电源电压最大值是12V，待测电阻R1约10Ω，待测电阻R2约50Ω，通过电路的电流最大值
图乙中，当变阻器连入电路的电阻为零时，只有定值电阻的简单电路，电流表测量通过电阻的电流，电压表测量电阻两端的电压，同理，如果电压表和电流表都选择大量程，电源电压是4.5V，待测电阻R1约10Ω，待测电阻R2约50Ω，通过电路的电流最大值是
滑动变阻器的最大电流是2A，不会烧坏变阻器，所以这两个电路中正常电流的最大值约1.2A。
（2）[2]①如果选择电源电压是4.5V，待测电阻R1，按照乙图进行估算，当变阻器连入电路中电阻最大，通过电路的电流最小，最小电流
当变阻器连入电路中电阻为零，通过电路的电流最大，最大电流
与图丙中电流表偏转范围0.22~0.44A大致相同，可能选择乙电路图；如果选择待测电阻R2，按照乙图进行估算，当变阻器连入电路中电阻最大，通过电路的电流最小，最小电流
当变阻器连入电路中电阻为零，通过电路的电流最大，最大电流
与图丙中电流表偏转范围0.22~0.44A偏差较大，没有选择待测电阻R2；
②如果选择电源A，按照图甲估算，电源电压是2V时，待测电阻R1，通过电路的最小电流
电源电压是12V时，待测电阻R1，通过电路的最大电流
与图丙中电流表偏转范围0.22~0.44A偏差较大，不符合题意。电源电压是2V，若选择待测电阻R2，通过电路的最小电流
电源电压是12V时，选择待测电阻R2，通过电路的最大电流
与图丙中电流表偏转范围0.22~0.44A偏差较大，不符合题意。所以根据电流表指针偏转的最大范围可知这是在分析图乙的电路图。
（3）[3][4]小华正确连接电路，实验步骤规范，刚闭合开关，发现电流表的指针恰好指在0.22A刻度处，由上面分析可知，小华选用电源B按照图乙的设计电路图进行实验，此时电路中的电流最小，电阻最大，变阻器连入电路的电阻最大，电路的总电阻为
根据串联电路电阻关系，小华测得电阻R1的阻值为
R′1=R总-R滑大=20.5Ω-10Ω=10.5Ω
小明选择图甲电路图进行实验，选择电源A，在实验中发现电流表的最大示数为0.22A，此时电路中电压最大为12V，则小明测得电阻的阻值为
五、计算题（本题共3小题，共28分）
18．（1）49.5s；（2）1.5×104 kg；（3）没有超载
【详解】解：（1）交通标志牌上数字的含义：甲图是限速标志，即速度不超过40km/h；乙图是限载标志，该段公路允许汽车的最大载重量m载=20t。
（2）在遵守交通规则的前提下，该车通过该隧道至少需要的时间为
（3）如果车厢装满水泥，水泥的质量为
（4）车与水泥的总质量为
所以汽车不超载。
答：
在遵守交通规则的前提下，该车通过该隧道至少需要49.5s；
如果车厢装满水泥，水泥的质量为1.5×104 kg；
车与水泥总质量小于限载质量，汽车不超载。
19．（1）100W；（2）44Ω；（3）
【详解】解：（1）由可知，只闭合S1时，电路为R1的简单电路，电路中电阻最大，电功率最小，电蒸锅为保温挡；当S1、S2都闭合，R1、R2并联，因并联电路的总电阻小于任一分电阻，电路中电阻最小，电功率最大，电蒸锅为加热挡；只闭合S1时，只有R1接入电路，电蒸锅处于保温挡，由可得保温挡功率
（2）当S1、S2均闭合时，R1、R2并联，电蒸锅处于加热挡，则电阻R2的电功率
由可知，电阻R2的阻值
（3）要使1.2kg的水温度升高75℃，水需要吸收的热量
由可知，消耗的电能
答：（1）电蒸锅正常工作时，保温挡的功率为100W；
（2）电蒸锅正常工作时，电阻R2的阻值为44Ω；
（3）某次电蒸锅对水加热时，加热效率为84%，要使1.2kg的水温度升高75℃需要消耗的电能为4.5×105J。
20．（1）4N；（2）4N；（3）1cm；（4）12.2kg
【详解】解：（1）当柱形薄壁容器中没有液体时，物体C悬挂于E点。杠杆在水平位置平衡；由图知道，O为支点，Q为阻力作用点
QO为阻力臂，OE为动力臂；根据杠杆的平衡条件知道
所以
（2）物块C悬挂于F点时，根据杠杆的平衡条件知道
所以
则B物体受到的浮力
（3）由知道，物体B排开水的体积
所以，B浸入水中的深度
（4）容器中水的深度
则水的体积
由知道，水的质量
答：（1）物体C的重力是4N；
（2）物块C悬挂于F点时，物体B受到的浮力为4N；
（3）物体B浸入水中的深度是1cm；
（4）往容器中加入水的质量是12.2kg。
