人教版小学数学四年级下册第二单元《观察物体（二）》单元专项训练——作图题（含答案）

第二单元《观察物体（二）》单元专项训练——作图题

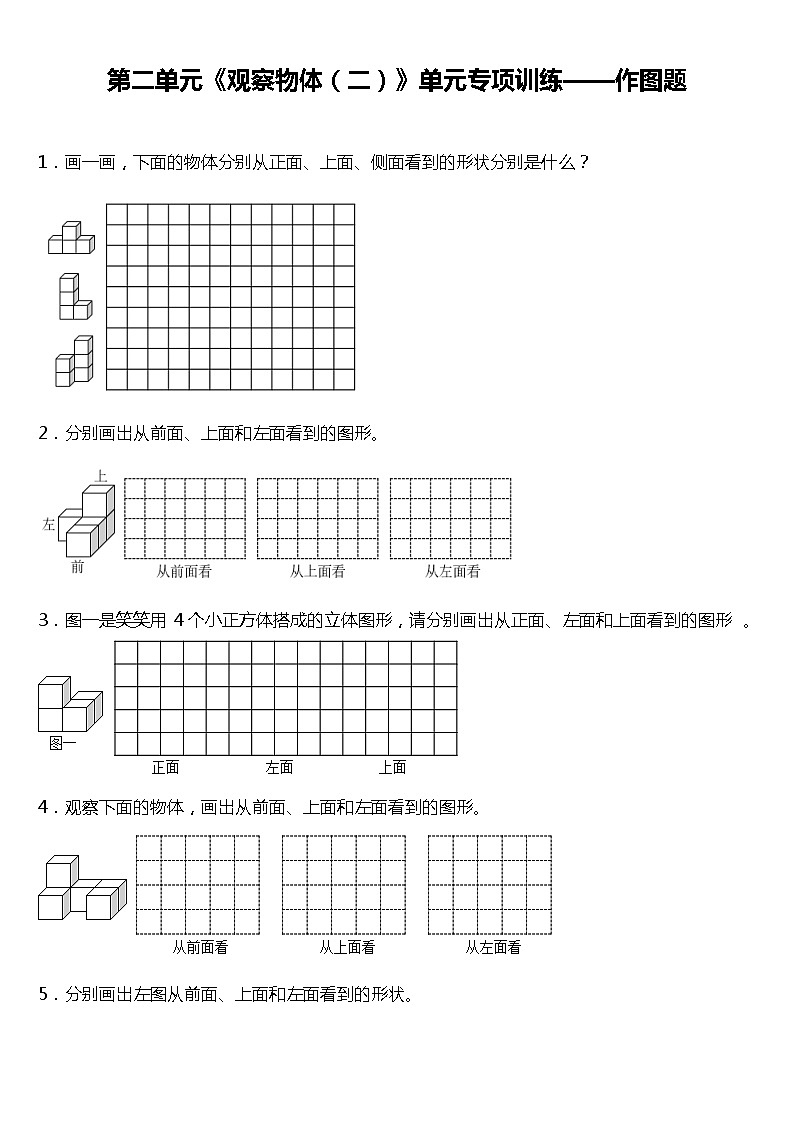

1．画一画，下面的物体分别从正面、上面、侧面看到的形状分别是什么？

2．分别画出从前面、上面和左面看到的图形。

3．图一是笑笑用4个小正方体搭成的立体图形，请分别画出从正面、左面和上面看到的图形。

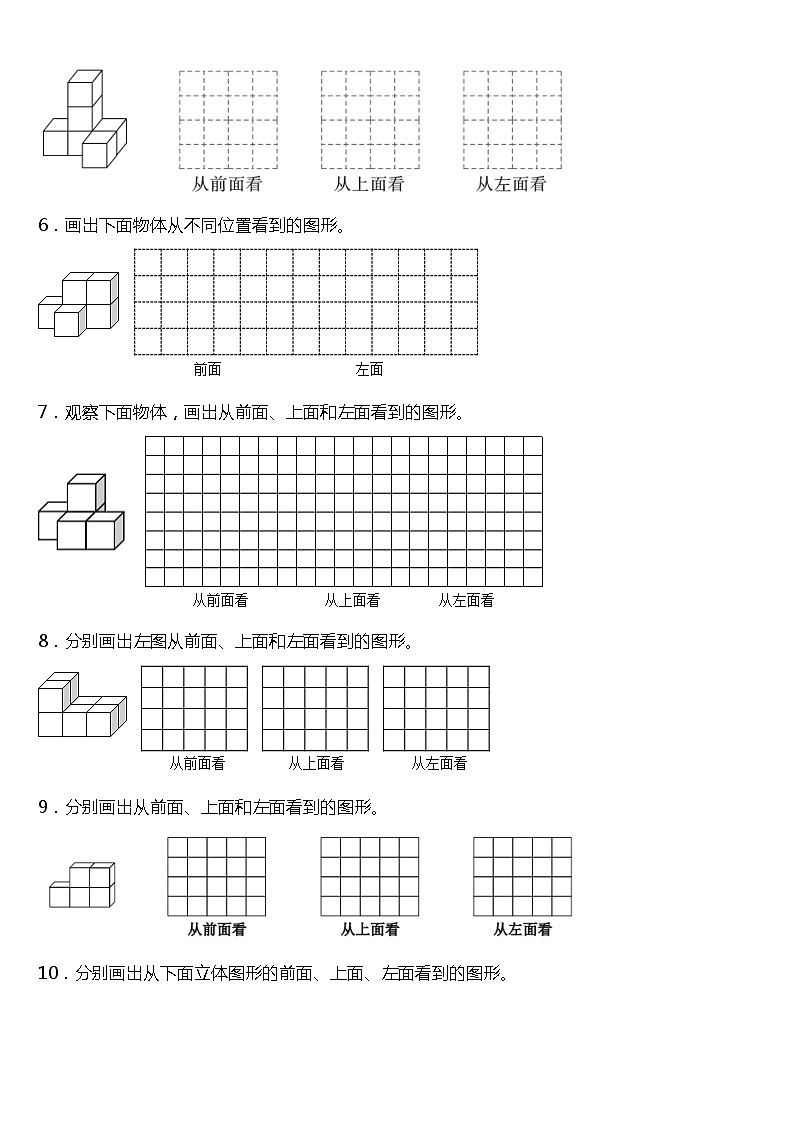

4．观察下面的物体，画出从前面、上面和左面看到的图形。

5．分别画出左图从前面、上面和左面看到的形状。

6．画出下面物体从不同位置看到的图形。

7．观察下面物体，画出从前面、上面和左面看到的图形。

8．分别画出左图从前面、上面和左面看到的图形。

9．分别画出从前面、上面和左面看到的图形。

10．分别画出从下面立体图形的前面、上面、左面看到的图形。

11．分别画出从前面、左面、上面看到的图形。

12．请你画出下面物体从前面、左面和上面看到的图形。

13．分别画出从正面、上面和右面看到的立体图形的形状。

14．画出左边的物体从前面、上面和左面看到的图形。

15．观察下面的物体，并画出从前面、上面和左面看到的图形

16．观察下面的物体，画出从前面、上面和左面看到的图形。

17．在方格纸上画出下面这个物体从前面、上面和左面看到的图形。

18．画出从正面、上面和左面看到的立体图形的形状。

19．下面是用4个小正方体搭成的立体图形，请分别画出从正面、上面、右面看到的立体图形的形状。

20．在方格纸上画出从前面、上面和左面看到的图形。

参考答案：

1．见详解

【分析】第一个图形从正面看到的是2层：下层3个正方形，上层1个正方形，居中；从上面看到的是一行，有3个正方形 ，从侧面看到的是一列，有2个正方形；

第二个图形从正面看到的是2列：右边1个正方形靠下边，左边一列3个正方形；从上面看到的是一行，有2个正方形，从侧面看到的是一列，有3个正方形；

第三个图形从正面看到的是2列：左边2个正方形，右边3个正方形；从上面看到的是2行，第一行1个正方形靠右，第二行1个正方形靠左；从右侧面看到的是2列：左边2个正方形，右边3个正方形；从左侧面看到的是2列：右边2个正方形，左边3个正方形。

【详解】根据分析可得：

【点睛】此题主要考查了从不同方向观察物体和几何体，要熟练掌握，注意观察的方向和角度。

2．见详解

【分析】左边的立体图形由5个相同的小正方体组成。从前面能看到3个相同的小正方形，分两层，上层1个，下层2个，右齐；从上面能看到4个相同小正方形，分两列，左列1个，右列3个，上齐；从左面能看到4个相同的小正方形，分两层，上层1个，下层3个，左齐。由此画图即可。

【详解】根据题意画图如下：

【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。

3．见详解

【分析】此图从正面看，可看到2层，第1层可看到2个小正方形，第2层可看到1个小正方形，左齐；从左面看，可看到2层，第1层可看到2个小正方形，第2层可看到1个小正方形，右齐；从上面看，可看到2排，第1排可看到2个小正方形，第2排可看到1个小正方形，右齐，依此画图。

【详解】画图如下：

【点睛】熟练掌握三视图的画法是解答此题的关键。

4．见详解

【分析】此图从前面看，可看到2层，第1层可看到3个小正方形，第2层可看到1个小正方形，左齐；从上面看，可看到2排，第1排左右各1个小正方形，第2排可看到3个小正方形；从左面看，可看到2层，第1层可看到2个小正方形，第2层可看到1个小正方形，左齐；依此画图。

【详解】画图如下：

【点睛】熟练掌握三视图的画法是解答此题的关键。

5．见详解

【分析】此图从前面看，可看到3层，第1层可看到3个小正方形，第2层、第3层都可看到1个小正方形，都是居中对齐；

从上面看，可看到2排，第1排可看到1个小正方形，右齐，第2排可看到3个小正方形；

从左面看，可看到3层，第1层可看到2个小正方形，第2层、第3层都可看到1个小正方形，都是左齐，依此画图。

【详解】画图如下：

【点睛】熟练掌握三视图的画法是解答此题的关键。

6．见详解

【分析】观察图形可知，从前面看到的图形是两层，下层有3个小正方形，上层有2个小正方形，右对齐；从左面看到的图形是两层，下层有2个小正方形，上层有1个小正方形，靠左；据此画图即可。

【详解】画图如下：

【点睛】熟练掌握物体三视图的画法是解答此题的关键。

7．见详解

【分析】左边的立体图形从前面能看到4个相同的正方形，分两层，下层3个，上层居中1个；

从上面能看到4个相同的正方形，分层，每层各2个，上层右与下层左成一列；

从左面能看到3个相同的正方形，分两层，上层1个，下层2个，左齐，依此画图。

【详解】

【点睛】熟练掌握三视图的画法是解答此题的关键。

8．见详解

【分析】左边的立体图形由8个相同的小正方体组成。从前面能看到4个相同的正方形，分两层，上层1个，下层3个，左齐；从上面能看到6个相同的正方形，分两层，每层3个，上、下齐；从左面能看到4个相同的正方形，呈“田”字形。

【详解】画图如下：

【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。

9．见详解

【分析】观察图形可知，从前面看，看到的是两层，第一层是3个正方形，第二层是2个正方形，且右对齐；从上面看，看到的是一行3个正方形；从左面看，看到的是两层，第一层是1个正方形，第二层是1个正方形。

【详解】

【点睛】此题考查了从不同方向观察几何体，锻炼了学生的空间想象力和抽象思维能力。

10．见详解

【分析】从不同方位观察几何体，判断出看到的形状由几个小正方形组成，以及每个小正方形的位置，据此画出三视图。

【详解】

【点睛】熟练掌握三视图画法是解答本题的关键。

11．见详解

【分析】从前面看到4个小正方形，分两层，下层3个，上层1个，居中；从左面看到3个小正方形，分两层，下层2个，上层1个，左齐；从上面看到4个小正方形，分两行，上行2个，下行2个，下行左起第二个小正方形与上行左起第一个小正方形对齐。

【详解】如图所示：

【点睛】本题主要考查从不同方向观察物体和几何图形，关键是培养学生的观察能力。

12．见详解

【分析】这个立体图形由7个相同的小正方体组成。从前面能看到4个相同的正方形，分两层，上层1个，下层3个，左齐；从左面能看到4个相同的正方形，分两层，下层3个，上层居中1个；从上面能看到6个相同的正方形分三层，分三列，左列2个，中列3个，右列1个，上齐。

【详解】

【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。

13．见详解

【分析】观察图形可知，图形从正面看是；从右面看是；从上面看是；据此画图即可。

【详解】

【点睛】本题考查了物体三视图的画法，需要学生有较强的空间想象和推理能力。

14．见详解

【分析】观察这个物体，从前面看到两行，下面一行是3个正方形，上面一行是1个正方形，左对齐。从上面看到三行，中间一行是3个正方形，上面和下面都是1个正方形，居中。从左面看到两行，下面一行是3个正方形，上面一行是1个正方形，居中。

【详解】

【点睛】本题考查了物体三视图的画法，需要学生有较强的空间想象和推理能力。

15．见详解

【分析】从前面、上面和左面观察几何体，判断出看到的形状由几个小正方形组成，以及每个小正方形的位置，据此画出三视图。

【详解】

【点睛】熟练掌握三视图的画法是解答本题的关键。

16．见详解

【分析】从前面看，第一行右下角那个小正体遮住了第二行右下角那个小正方体，所以从前面看到的是一个由四个小正方形拼成的大正方形；

从上面看，上面一行有两个小正方形，下面一行有一个小正方形靠右；

从左面看，下一行有两个小正方形，上面一行有一个小正方形靠左。

【详解】

【点睛】本题考查学生对同一物体从不同方向看的掌握。在画观察到的物体时，要注意从左边看是由里到外的画，不是由外到里的画。

17．见详解

【分析】从前面看有3层，从下向上数第一层有3个小正方形，第二层有2个小正方形，第三层有1个小正方形，并且左对齐；

从上面看，看到的是三行，第一行（外面一行）是一个小正方形，第二行（中面一行）是1个小正方形；第三行（里面一行）是三个小正方形，并且左对齐；

从左面看有3层，从下向上数第一层有3个小正方形，第二层有1个小正方形，第三层有1个小正方形，并且左对齐；据此画图即可。

【详解】由分析画图如下：

【点睛】此题考查了三视图的画法，认真观察图形，画图即可。同时也锻炼了学生的空间想象能力。

18．见详解

【分析】观察图形可知，从正面看到两行，下面一行是3个正方形，上面一行是2个正方形，分别左右对齐。从上面看到两行，下面一行是3个正方形，上面一行是1个正方形，左对齐。从左面看到两行，组成一个正方形，每行有2个正方形。据此画图。

【详解】

【点睛】本题考查了物体三视图的画法，需要学生有较强的空间想象和推理能力。

19．见详解

【分析】左边的立体图形由4个相同的小正方体组成。从正面能看到2个相同的正方形，一列2个；

从上面能看到3个相同的正方形，一列3个；

从右面能看到4个相同的正方形，分两层，上层1个，下层3个，左对齐；据此进行作图即可。

【详解】如图所示：

【点睛】本题主要考查作简单图形的三视图，关键是培养学生观察物体的空间思维能力。

20．见详解

【分析】左边的立体图形由5个相同的正方体组成。从前面能看到3个相同的正方形，分两层，上层1个，下层2个，右对齐；

从上面能看到4个相同的正方形，分两层，上层2个，下层2个，呈“田”字形；

从左面能看到3个相同的正方形，分两层，上层1个，下层2个，左对齐。

【详解】如图所示：

【点睛】本题主要考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
