2020年辽宁省沈阳市大东区中考物理二模试卷（含答案）
展开
这是一份2020年辽宁省沈阳市大东区中考物理二模试卷（含答案），共30页。试卷主要包含了选择题，填空题，计算题，实验，综合应用题等内容，欢迎下载使用。

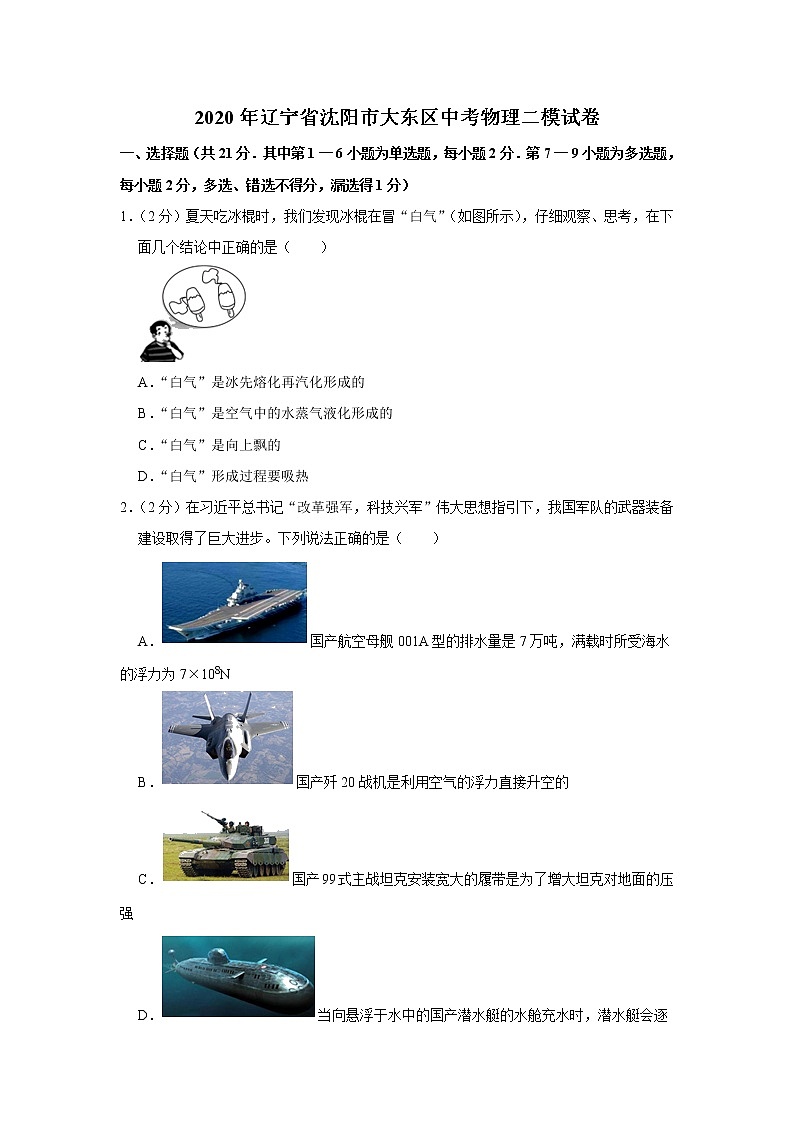

2020年辽宁省沈阳市大东区中考物理二模试卷
一、选择题（共21分．其中第1一6小题为单选题，每小题2分．第7一9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．（2分）夏天吃冰棍时，我们发现冰棍在冒“白气”（如图所示），仔细观察、思考，在下面几个结论中正确的是（ ）
A．“白气”是冰先熔化再汽化形成的
B．“白气”是空气中的水蒸气液化形成的
C．“白气”是向上飘的
D．“白气”形成过程要吸热
2．（2分）在习近平总书记“改革强军，科技兴军”伟大思想指引下，我国军队的武器装备建设取得了巨大进步。下列说法正确的是（ ）
A．国产航空母舰001A型的排水量是7万吨，满载时所受海水的浮力为7×108N
B．国产歼20战机是利用空气的浮力直接升空的
C．国产99式主战坦克安装宽大的履带是为了增大坦克对地面的压强
D．当向悬浮于水中的国产潜水艇的水舱充水时，潜水艇会逐渐浮出水面

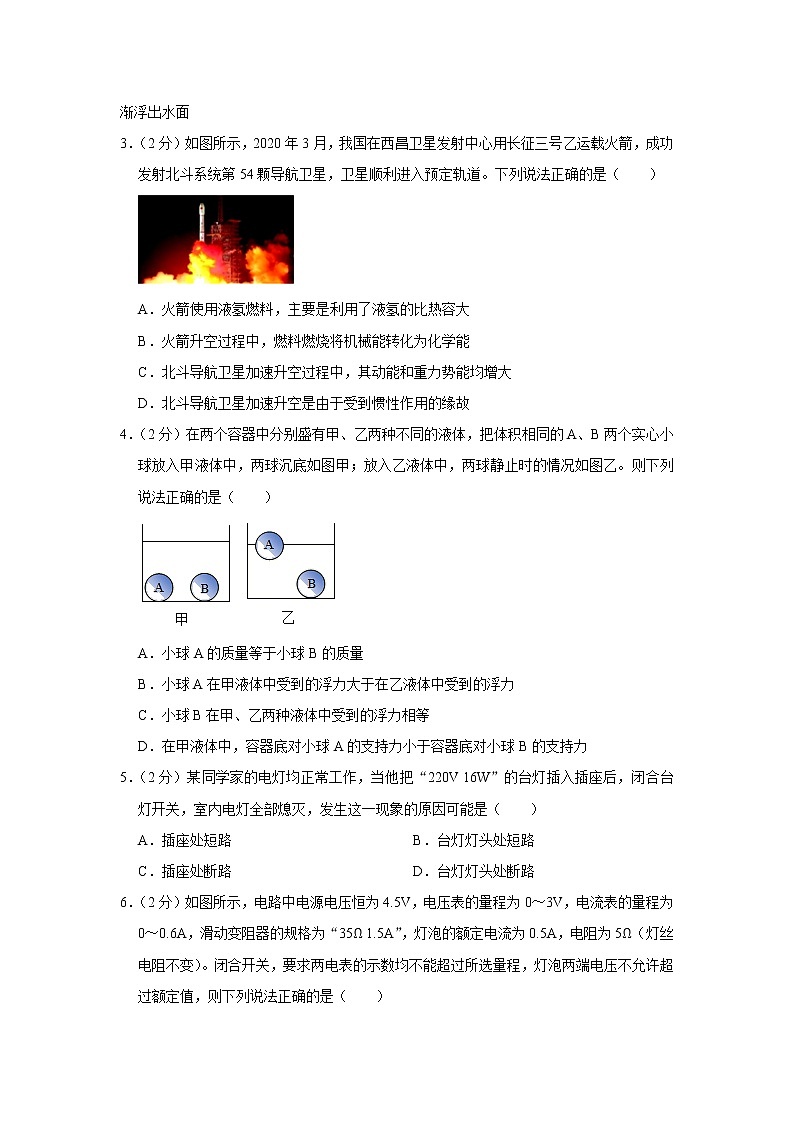

3．（2分）如图所示，2020年3月，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第54颗导航卫星，卫星顺利进入预定轨道。下列说法正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将机械能转化为化学能
C．北斗导航卫星加速升空过程中，其动能和重力势能均增大
D．北斗导航卫星加速升空是由于受到惯性作用的缘故
4．（2分）在两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲；放入乙液体中，两球静止时的情况如图乙。则下列说法正确的是（ ）
A．小球A的质量等于小球B的质量
B．小球A在甲液体中受到的浮力大于在乙液体中受到的浮力
C．小球B在甲、乙两种液体中受到的浮力相等
D．在甲液体中，容器底对小球A的支持力小于容器底对小球B的支持力
5．（2分）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
6．（2分）如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（ ）
A．灯泡的最小功率是0.45 W
B．滑动变阻器允许的调节范围是4Ω～35Ω
C．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
D．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变
（多选）7．（3分）以下关于如图所示的图例中摩擦力的说法正确的是（ ）
A．自行车行驶中，用力捏闸，是通过增大压力的方法来增大摩擦力的
B．体操运动员上器械时，手上涂有防滑粉，是通过增大压力的方法来增大摩擦力的
C．冰壶运动中运动员不断用冰刷在冰壶运动的前方刷冰，是通过改变接触面的粗糙程度来改变摩擦力的
D．人跑步时，地面给人的摩擦力对人的跑步是无用的
（多选）8．（3分）图甲所示电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（ ）
A．甲电路中电阻R1两端电压为3V
B．乙电路中电阻R1两端电压为10V
C．甲电路消耗的总功率为2.5W
D．乙电路中A2表的示数为2.25A
（多选）9．（3分）下列有关电与磁的说法正确的是（ ）
A．磁场是由无数条磁感线组成的
B．磁悬浮列车能够悬浮是利用磁极间的相互作用
C．直流电动机是把机械能转化为电能的装置
D．在磁场中小磁针静止时北极所指方向规定为该点磁场的方向
二、填空题（每空1分，共18分）
10．（2分）身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像。则他的像高是 m，镜中的像距离他 m，平面镜成的像是 （选填“等大”“放大”或“缩小”）的 （选填“虚”或“实）像。
11．（2分）在风力资源丰富的地区，可以看见由许多风力发电机组成的“风车田”。风能安全清洁，属于 （选填“可再生”或“不可再生”）能源；发电机是利用 原理发电的。
12．（2分）如图是汽油机两个冲程的示意图，其中 图中的冲程为汽车提供了动力。汽油机在吸气冲程吸入气缸的是 （填“空气”或“汽油和空气”）。
13．（2分）如图所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门，A、B、C为底部连通的敞口竖直管。容器中装有足量的水，阀门关闭，水不流动时，三根竖直管中的水柱高度 （填“相同”或“不相同”）；当阀门打开，水流动时，三根竖直管中的水柱高度 （填“相同”或“不相同”）。
14．（2分）如图，在斜面上将一个重5N的物体匀速拉到顶端。沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为 J，斜面的机械效率为 。
15．（2分）某节能灯泡包装盒上标有“220V 11W”的字样，当灯泡正常发光时，通过灯泡的电流为 A，连续通电10s，消耗的电能是 J。
16．（3分）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高挡、中挡和低挡对应的电路图分别是 图、 图和 图。（选填“甲”、“乙”或“丙”）
17．（3分）如图所示的电路，开关S接到a后，电磁铁左端为 极，小磁针静止时，A端是 极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 （选填“增强”、“不变”或“减弱”）。
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位．）
18．（9分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，现将一个体积为5.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为4.0×10﹣5m3．求：
（1）物块受到的浮力；
（2）物块的质量；
（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底的压强比物块被下压前增加了多少？
19．（9分）小明家安装了一台电热水器，额定加热功率为2400W容量为40L，加满20℃的水后加热至70℃，已知水的比热容c水＝4.2×103J/（kg•℃），干木材的热值q＝1.2×107J/kg。求：
（1）加满20℃的水后加热至70℃，水需要吸收多少热量？
（2）加热这些水需要电热水器正常工作至少多长时间？
（3）干木材加热效率为14%，如果用干木材代替电热水器加热这些水，需要完全燃烧多少千克的干木材？
四、实验、作图题（共22分）
20．（2分）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
21．（5分）小明用一个焦距为10cm的凸透镜做探究凸透镜成像规律的实验：
（1）实验前首先将蜡烛凸透镜光屏依次放在水平光具座上。点燃蜡烛后调节凸透镜和光屏的高度，使他们的中心和烛焰中心大致在 ，其目的是使像成在 。
（2）如图所示，在光屏上成烛焰清晰的像保持凸透镜位置不变，若将点燃的蜡烛向左移动3cm，则需要将光屏向 （选填左或右）移动适当距离，才能在光屏上再次成清晰的像。若在光屏上得到一个放大的清晰的烛焰的像，则此时物距范围为 。
（3）下列哪种性质的像不能利用凸透镜得到 （选填正确选项前的字母）。
A．缩小、倒立的像
B．放大、倒立的像
C．等大、正立的像
D．放大、正立的像
22．（4分）如图甲所示是探究水沸腾时温度变化的特点的实验装置。
水沸腾时，温度计的示数如图甲所示，温度是 ℃，根据记录的数据绘制出水的温度变化的图象，如图乙所示，由此可知水沸腾时的温度 （选填升高、降低或不变）。
23．（4分）小明和小亮所在的物理小组利用刻度均匀的轻质杠杆探究杠杆的平衡条件，实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向 （选填左或右）调节，使杠杆在水平位置平衡。
（1）小明调节杠杆水平平衡后，在左右两侧分别挂上钩码（每个钩码质量相同），如图乙所示。松手后杠杆的 （选填“左”或“右”）端会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，需要如何操作 。
（2）小亮调节杠杆水平平衡后，设计了如图所示的方案，探究杠杆的平衡条件。如果在操作过程中，将弹簧测力计从竖直方向慢慢向左倾斜，则弹簧测力计的示数将 （选填“变小”、“变大”或“不变”）。
24．（7分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交叉；
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是
。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移动（选填“左”或“右”）。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡正常发光时的电阻为 欧。
（5）现有三种规格的滑动变阻器，为完成上述实验，小明选择的滑动变阻器规格应为 。
A、50Ω 0.5A B、10Ω 1A C、50Ω 0.1A
（6）通过图象可以发现小灯泡的电阻是变化的，图象表明灯丝的电阻随温度升高而 （选填“增大”“不变”或“减小”）。
（7）完成小灯泡电阻的测量后，小明认为还可以用上述材料“探究电流与电压的关系”；小亮认为上述器材不能完成探究，你认为小亮判断的理由是 。
五、综合应用题（共6分）
25．（6分）如图所示是陈老师带领同学们收集的饮料瓶和玻璃瓶小制作，小小的饮料瓶和玻璃瓶蕴含许多物理道理。
（1）如图甲所示，小明将一支铅笔放在注水的玻璃瓶后面，且笔尖朝左，并将铅笔从靠进玻璃瓶的位置开始慢慢向远处移动，对于可能看到的现象及应用，下列说法正确的是 （选题正确选项前的字母）。
A．当铅笔靠玻璃瓶很近时，小明会看到放大了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于投影仪
B．当铅笔稍远离玻璃瓶时，小明会看到放大了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于放大镜
C．当铅笔再远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于照相机
D．当铅笔继续远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于幻灯机
（2）如图乙所示，小亮向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水并盖紧瓶盖，瓶子变扁了，这是 作用的结果，瓶子被压扁表明力可以改变物体的 （选填“运动状态”或“形状”）。
（3）陈老师还带领同学们制作了一个称量质量的“浮力秤”，“浮力秤”和“曹冲称象”的道理相似，一直一个厚底、直筒形状的空玻璃瓶的质量为0.2kg，底面积为40cm2，高度为20cm，如图丙所示，将这个空玻璃瓶开口向上竖直放入水中，瓶子受到的浮力 N，此时瓶子与液面相交位置即为该“浮力秤”的“0”刻度线，则秤的“0”刻度线距瓶底的距离（即液面距瓶底的距离） cm（g取10N/kg）。
2020年辽宁省沈阳市大东区中考物理二模试卷
（参考答案与详解）
一、选择题（共21分．其中第1一6小题为单选题，每小题2分．第7一9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．（2分）夏天吃冰棍时，我们发现冰棍在冒“白气”（如图所示），仔细观察、思考，在下面几个结论中正确的是（ ）
A．“白气”是冰先熔化再汽化形成的
B．“白气”是空气中的水蒸气液化形成的
C．“白气”是向上飘的
D．“白气”形成过程要吸热
【解答】解：
ABD、夏天空气中有大量的水蒸气，水蒸气遇到冷的冰棍，液化形成小水滴，即“白气”，液化会放出热量，故B正确，AD错误；
C、由于白气（水珠）的密度大于空气的密度，故白气向下移动，故C错误。
故选：B。
2．（2分）在习近平总书记“改革强军，科技兴军”伟大思想指引下，我国军队的武器装备建设取得了巨大进步。下列说法正确的是（ ）
A．国产航空母舰001A型的排水量是7万吨，满载时所受海水的浮力为7×108N
B．国产歼20战机是利用空气的浮力直接升空的
C．国产99式主战坦克安装宽大的履带是为了增大坦克对地面的压强
D．当向悬浮于水中的国产潜水艇的水舱充水时，潜水艇会逐渐浮出水面
【解答】解：A、满载时受到的浮力：F浮＝G排＝m排g＝70000×103kg×10N/kg＝7×108N；故A正确；
B、飞机的机翼通常都做成上面凸起，飞机起飞时，是利用气体压强和流速的关系产生的飞机的升力，故B错误；
C、坦克的履带非常宽大，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D、潜水艇悬浮于水中，其所受浮力与重力相等，即F浮＝G；由于水舱充水潜水艇的重力变大，重力大于浮力，所以潜水艇将下沉，故D错误。
故选：A。
3．（2分）如图所示，2020年3月，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第54颗导航卫星，卫星顺利进入预定轨道。下列说法正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将机械能转化为化学能
C．北斗导航卫星加速升空过程中，其动能和重力势能均增大
D．北斗导航卫星加速升空是由于受到惯性作用的缘故
【解答】解：A、火箭使用液氢燃料，主要是利用了液氢的热值大，故A错误。
B、火箭升空过程中，燃料燃烧将化学能转化为内能，故B错误。
C、北斗导航卫星加速升空过程中，质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大，故C正确。
D、北斗导航卫星加速升空是受到燃气的推动力作用，故D错误。
故选：C。
4．（2分）在两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲；放入乙液体中，两球静止时的情况如图乙。则下列说法正确的是（ ）
A．小球A的质量等于小球B的质量
B．小球A在甲液体中受到的浮力大于在乙液体中受到的浮力
C．小球B在甲、乙两种液体中受到的浮力相等
D．在甲液体中，容器底对小球A的支持力小于容器底对小球B的支持力
【解答】解：
A、在乙液体中，A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m＝ρV，A的质量小于B的质量，故A错误；
B、由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A漂浮，GA＝F浮乙，所以F浮甲＜F浮乙，故B错误；
C、由A知，乙液体的密度大于A的密度，所以甲液体的密度小于乙液体的密度，B实心小球在甲乙液体中均下沉，根据F浮＝ρ液gV排，可判断小球B在乙液体中受到的浮力大，故C错误；
D、由G＝mg可知GA＜GB，由于A、B在甲液体中都沉底，由F浮＝ρgV排可得，两球在甲液体中受到的浮力相同，则根据G＝F浮+F支可知支持力F支＝G﹣F浮，所以，F支A＜F支B，故D正确。
故选：D。
5．（2分）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
【解答】解：室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的。
A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，其他灯不会发光，故A不符合题意；
B、若是台灯灯头处短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故B符合题意；
C、因为并联电路各个支路互不影响，所以若插座处断路，只有台灯不能工作，而其他的灯仍然工作，故C不符合题意；
D、若台灯灯头处断路，闭合台灯开关，台灯不发光，室内电灯都发光，故D不符合题意。
故选：B。
6．（2分）如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（ ）
A．灯泡的最小功率是0.45 W
B．滑动变阻器允许的调节范围是4Ω～35Ω
C．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
D．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变
【解答】解：由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；
A、由于电压表的量程为0～3V，故变阻器的最大电压为3V，根据串联电路电压的规律，此时灯的电压最小为4.5V﹣3V＝1.5V，灯的功率最小，P小＝＝＝0.45W；故A正确；
B、变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得：
I＝＝，所以，R大＝RL＝×5Ω＝10Ω；
由于灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，此时电路的总电阻最小，根据欧姆定律可得：R小＝＝＝9Ω；根据串联电阻的规律，所以变阻器连入电阻中的最小电阻为9Ω﹣5Ω＝4Ω，滑动变阻器允许的调节范围是4～10Ω；故B错误；
C、当滑动变阻器的滑片向右滑动过程中，R的电阻变大，根据分压原理，电压表示数变大，由串联电路电压的规律，灯的电压变小，根据P＝可得灯的实际功率变小，灯变暗，故C错误；
D、当滑动变阻器的滑片向左滑动过程中，R的电阻变小，根据欧姆定律，电压表与电流表示数的比即R连入电路中的电阻大小，所以电压表与电流表示数的比值变小，故D错误。
故选：A。
（多选）7．（3分）以下关于如图所示的图例中摩擦力的说法正确的是（ ）
A．自行车行驶中，用力捏闸，是通过增大压力的方法来增大摩擦力的
B．体操运动员上器械时，手上涂有防滑粉，是通过增大压力的方法来增大摩擦力的
C．冰壶运动中运动员不断用冰刷在冰壶运动的前方刷冰，是通过改变接触面的粗糙程度来改变摩擦力的
D．人跑步时，地面给人的摩擦力对人的跑步是无用的
【解答】解：A、自行车行驶中，用力捏闸，是在接触面的粗糙程度一定时，通过增大压力的方法来增大摩擦力的，故A错误；
B、体操运动员上器械时，手上涂有防滑粉，是在压力一定时，通过接触面的粗糙程度来增大摩擦的，故B错误；
C、在冰壶运动中，刷冰使冰熔化，在冰壶和冰之间产生水，减小了接触面的粗糙程度，减小摩擦，故C正确；
D、人走路前进时，地面给人的摩擦力促使人前进，因此地面给人的摩擦力对人的跑步是有用的，故D错误。
故选：AC。
（多选）8．（3分）图甲所示电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（ ）
A．甲电路中电阻R1两端电压为3V
B．乙电路中电阻R1两端电压为10V
C．甲电路消耗的总功率为2.5W
D．乙电路中A2表的示数为2.25A
【解答】解：图乙中三个电阻并联，电流表A1测量R2和R3中的电流，电流表A2测量R1和R2中的电流，
通过R2的电流：I2＝＝＝1.25A，
根据并联电路的干路电流等于各支路电流之和可得：
通过R3的电流：I3＝IA1﹣I2＝1.75A﹣1.25A＝0.5A，
根据I＝得，R3的阻值：
R3＝＝＝20Ω；
图甲中，三个电阻串联，电压表V1测量R1和R2两端的电压，电压表V2测量R2和R3两端的电压，
则电路中的电流：I＝＝＝0.25A，
根据串联电路电压的总电压等于各分电阻两端的电压之和可得：
U1＝U﹣UV 2＝10V﹣7V＝3V，
由I＝可得，R1＝＝＝12Ω；
由此可知：
A、甲电路中电阻R1两端电压为3V，故A正确；
B、乙电路中电阻R1两端电压为10V，故B正确；
C、甲电路消耗的总功率为：
P＝UI＝10V×0.25A＝2.5W，故C正确；
D、图乙中三个电阻并联，电流表A2测量R1和R2中的电流，
IA2＝I1′+I2＝+1.25A＝+1.25A＝0.83A+1.25A＝2.08A，故D错误。
故选：ABC。
（多选）9．（3分）下列有关电与磁的说法正确的是（ ）
A．磁场是由无数条磁感线组成的
B．磁悬浮列车能够悬浮是利用磁极间的相互作用
C．直流电动机是把机械能转化为电能的装置
D．在磁场中小磁针静止时北极所指方向规定为该点磁场的方向
【解答】解：
A．磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在，磁感线是为了形象直观地描述磁场而画出来的，它可以看得见，但不是真实的存在，故A错误；
B．磁悬浮列车能够悬浮是利用了同名磁极相互排斥的特点，故B正确；
C．直流电动机属于用电器，是把电能转化为机械能的装置，故C错误；
D．根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故D正确。
故选：BD。
二、填空题（每空1分，共18分）
10．（2分）身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像。则他的像高是 1.7 m，镜中的像距离他 4 m，平面镜成的像是 等大 （选填“等大”“放大”或“缩小”）的 虚 （选填“虚”或“实）像。
【解答】解：根据平面镜成像的特点，像和物体形状大小相同，所以身高1.7m的小勇同学他在镜中的像高仍然为1.7m；
由平面镜成像的特点知，当人到镜面的距离为2m时，像到镜面的距离也为2m，则他到像的距离是2m+2m＝4m。
平面镜成像原理是光的反射，是由于反射光线的反向延长线会聚点，所以某同学在镜中的像是虚像；
因为平面镜所成的像和物体形状、大小相同，所以是等大的虚像。
故答案为：1.7；4；等大；虚。
11．（2分）在风力资源丰富的地区，可以看见由许多风力发电机组成的“风车田”。风能安全清洁，属于 可再生 （选填“可再生”或“不可再生”）能源；发电机是利用 电磁感应 原理发电的。
【解答】解：风能安全清洁，能源源不断从自然界获得，且可重复利用，因此是可再生能源，是未来的理想能源之一。
发电机的原理是电磁感应现象，即闭合电路中的一部分导体，在磁场中做切割磁感线运动时，产生感应电流。
故答案为：可再生；电磁感应。
12．（2分）如图是汽油机两个冲程的示意图，其中 乙 图中的冲程为汽车提供了动力。汽油机在吸气冲程吸入气缸的是 汽油和空气 （填“空气”或“汽油和空气”）。
【解答】解：由图可知，甲图中两个气门都关闭，活塞上行，为压缩冲程，图乙中，两个气门关闭，活塞下行，为做功冲程，为汽车提供动力的冲程是做功冲程，故图乙是正确的；在吸气冲程中汽油机吸入的是汽油和空气的混合物。
故答案为：乙；汽油和空气。
13．（2分）如图所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门，A、B、C为底部连通的敞口竖直管。容器中装有足量的水，阀门关闭，水不流动时，三根竖直管中的水柱高度 相同 （填“相同”或“不相同”）；当阀门打开，水流动时，三根竖直管中的水柱高度 不相同 （填“相同”或“不相同”）。
【解答】解：读图可知，容器中装有足量的水，阀门关闭，水不流动时，三根竖直管构成连通器，因此管中的水柱高度相同；
当阀门打开水流动，在流过的水量一定的情况下，管的横截面积越大，水流速越慢，其压强越大，水的高度越大，由于B处的水的流速最大，故该处的压强最小，水的高度最低。因此，三根竖直管中的水柱高度不相同。
故答案为：相同；不相同。
14．（2分）如图，在斜面上将一个重5N的物体匀速拉到顶端。沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为 5 J，斜面的机械效率为 62.5% 。
【解答】解：
（1）拉力做的有用功：
W有用＝Gh＝5N×1m＝5J；
（2）拉力F对物体做的总功：
W总＝Fs＝2N×4m＝8J，
斜面的机械效率：
η＝＝×100%＝62.5%。
故答案为：5；62.5%。
15．（2分）某节能灯泡包装盒上标有“220V 11W”的字样，当灯泡正常发光时，通过灯泡的电流为 0.05 A，连续通电10s，消耗的电能是 110 J。
【解答】解：因为P＝UI，
所以灯泡正常发光的电流为I＝＝＝0.05A；
因为P＝，
所以灯泡消耗的电能为W＝Pt＝11W×10s＝110J。
故答案为：0.05；110。
16．（3分）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高挡、中挡和低挡对应的电路图分别是 丙 图、 乙 图和 甲 图。（选填“甲”、“乙”或“丙”）
【解答】解：
由图甲知，只有开关S0、S1闭合，此时只有电阻丝R1接入电路中；
由图乙知，只有开关S0、S2闭合，此时只有电阻丝R2接入电路中；
由图丙知，三个开关都闭合，此时两电阻丝R1、R2并联接入电路中；
由题知，R1＞R2，由并联电路的电阻特点知，三个电路的电阻：R丙＜R乙＜R甲，
电源电压一定，由P＝知，P丙＞P乙＞P甲，所以高挡、中挡和低挡对应的电路图分别是丙图、乙图、甲图。
故答案为：丙；乙；甲。
17．（3分）如图所示的电路，开关S接到a后，电磁铁左端为 N 极，小磁针静止时，A端是 N 极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 减弱 （选填“增强”、“不变”或“减弱”）。
【解答】解：（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的左端为电磁铁的N极，据同名磁极相互排斥、异名磁极相互吸引的道理可知，小磁针的A端是N极；
（2）在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁性减弱。
故答案为：N；N；减弱。
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位．）
18．（9分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，现将一个体积为5.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为4.0×10﹣5m3．求：
（1）物块受到的浮力；
（2）物块的质量；
（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底的压强比物块被下压前增加了多少？
【解答】解：（1）已知V排＝4.0×10﹣5m3，
则F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4×10﹣5m3＝0.4N。
（2）由于物块漂浮在水面上，则物块的重力G＝F浮＝0.4N，
则质量m＝＝＝0.04kg；
（3）物块使其恰好完全浸没在水中，排开水的体积变化：ΔV＝V物﹣V排＝5×10﹣5m3﹣4×10﹣5m3＝1×10﹣5m3
则水的深度变化为：Δh＝＝＝0.002m，
所以水对容器底的压强中增加：
Δp＝ρgh＝1.0×103kg/m3×10N/kg×0.002m＝20Pa。
答：（1）物块受到的浮力大小为0.4N；
（2）物块的质量为0.04kg；
（3）水对容器底的压强比物块被下压前增加了20pa。
19．（9分）小明家安装了一台电热水器，额定加热功率为2400W容量为40L，加满20℃的水后加热至70℃，已知水的比热容c水＝4.2×103J/（kg•℃），干木材的热值q＝1.2×107J/kg。求：
（1）加满20℃的水后加热至70℃，水需要吸收多少热量？
（2）加热这些水需要电热水器正常工作至少多长时间？
（3）干木材加热效率为14%，如果用干木材代替电热水器加热这些水，需要完全燃烧多少千克的干木材？
【解答】解：
（1）由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×40×10﹣3m3＝40kg，
20℃的水加热至70℃，则水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（70℃﹣20℃）＝8.4×106J，
（2）电热水器正常工作时至少需要消耗的电能：W＝Q吸，
由P＝可得，电热水器正常工作时至少需要的时间：
t＝＝＝＝3500s；
（3）根据Q吸＝14%Q放可知，干木材完全燃烧放出的热量为：
Q放＝＝＝6×107J；
根据Q放＝mq可知，需要干木柴的质量为：
m′＝＝＝5kg。
答：（1）水需要吸收8.4×106J的热量；
（2）电热水器正常工作时至少需要3500s的时间；
（3）如果用干木材替代电热水器烧水，效率为14%，需要5kg的干木材。
四、实验、作图题（共22分）
20．（2分）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
【解答】解：
人能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线沿直线看到的，所以S′和人眼的连线，与水面的交点即为入射点；连接S和入射点即为入射光线，入射点到人眼的连线为折射光线，如图所示：
21．（5分）小明用一个焦距为10cm的凸透镜做探究凸透镜成像规律的实验：
（1）实验前首先将蜡烛凸透镜光屏依次放在水平光具座上。点燃蜡烛后调节凸透镜和光屏的高度，使他们的中心和烛焰中心大致在 同一高度 ，其目的是使像成在 光屏的中央 。
（2）如图所示，在光屏上成烛焰清晰的像保持凸透镜位置不变，若将点燃的蜡烛向左移动3cm，则需要将光屏向 左 （选填左或右）移动适当距离，才能在光屏上再次成清晰的像。若在光屏上得到一个放大的清晰的烛焰的像，则此时物距范围为 一倍焦距和二倍焦距之间 。
（3）下列哪种性质的像不能利用凸透镜得到 C （选填正确选项前的字母）。
A．缩小、倒立的像
B．放大、倒立的像
C．等大、正立的像
D．放大、正立的像
【解答】解：（1）探究凸透镜成像实验中，在光具座上依次放置蜡烛、凸透镜、光屏，所以凸透镜在蜡烛和光屏的中间。蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心；
（2）若将烛焰向左移动，物距变，像距应减小，即将光屏向左移动才能接到清晰的像；若在光屏上得到了一个放大清晰的像，则此时物距应在一倍焦距和二倍焦距之间，其应用是投影仪；
（3）凸透镜成像的情况是：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；当u＝2f时，成倒立、等大的实像；2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；u＜f，成倒正立、放大的虚像，应用于放大镜；故C符合题意；
故答案为：（1）同一高度；光屏的中央；（2）左；一倍焦距和二倍焦距之间；（3）C。
22．（4分）如图甲所示是探究水沸腾时温度变化的特点的实验装置。
水沸腾时，温度计的示数如图甲所示，温度是 98 ℃，根据记录的数据绘制出水的温度变化的图象，如图乙所示，由此可知水沸腾时的温度 不变 （选填升高、降低或不变）。
【解答】解：由图可知，温度计的分度值为1℃，所以温度计的示数为98℃；
由图乙可知，加热一段时间后，水的温度不再升高，已经沸腾，说明水沸腾时的温度特点为吸热温度保持不变。
故答案为：98；不变。
23．（4分）小明和小亮所在的物理小组利用刻度均匀的轻质杠杆探究杠杆的平衡条件，实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向 右 （选填左或右）调节，使杠杆在水平位置平衡。
（1）小明调节杠杆水平平衡后，在左右两侧分别挂上钩码（每个钩码质量相同），如图乙所示。松手后杠杆的 左 （选填“左”或“右”）端会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，需要如何操作 将左端的一个钩码挂在右端 。
（2）小亮调节杠杆水平平衡后，设计了如图所示的方案，探究杠杆的平衡条件。如果在操作过程中，将弹簧测力计从竖直方向慢慢向左倾斜，则弹簧测力计的示数将 变大 （选填“变小”、“变大”或“不变”）。
【解答】解：为了使杠杆在水平位置平衡，需要将平衡螺母向上翘的一端移动，如图甲所示，应将平衡螺母向右调节，使杠杆在水平位置平衡；
（1）若一个钩码重G，一个小格长度为L，如图乙所示，支点左侧：4G×2L＝8GL，右侧：G×3L＝3GL，松手后杠杆的左侧会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，根据杠杆的平衡条件，应将左端的一个钩码挂在右端；
（2）小亮调节杠杆在如丙图位置水平平衡后，将弹簧测力计从竖直方向慢慢向左倾斜，会使测力计拉力的力臂减小，根据杠杆平衡条件，弹簧测力计的示数将变大；
故答案为：右；（1）左；将左端的一个钩码挂在右端（2）变大。
24．（7分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交叉；
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是
D 。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 左 移动（选填“左”或“右”）。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡正常发光时的电阻为 12.5 欧。
（5）现有三种规格的滑动变阻器，为完成上述实验，小明选择的滑动变阻器规格应为 A 。
A、50Ω 0.5A B、10Ω 1A C、50Ω 0.1A
（6）通过图象可以发现小灯泡的电阻是变化的，图象表明灯丝的电阻随温度升高而 增大 （选填“增大”“不变”或“减小”）。
（7）完成小灯泡电阻的测量后，小明认为还可以用上述材料“探究电流与电压的关系”；小亮认为上述器材不能完成探究，你认为小亮判断的理由是 探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化 。
【解答】解：
（1）滑片P向右移动时，电流表示数变小，即电阻变大，变阻器左下接线柱连入电路中，如下所示：
（2）A．若电压表短路，电压表没有示数，不符合题意；
B．若电压表断路，电压表没有示数，不符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D．若小灯泡断路，灯泡不亮，电流表示数为零，电压表与电源连通测电源电压，电压表有示数，符合题意；
故选D；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压；
（4）根据作出了如图丙所示的I﹣U图象知，灯在2.5V时的电流为0.2A，由欧姆定律，小灯泡正常发光时的电阻为：
R＝＝＝12.5Ω；
（5）由图丙知，当灯泡的电压为0.7V，电流约为0.1A，电源电压恒为3V，根据串联电路电压的规律，此时变阻器分得的电压为：
U滑＝3V﹣0.7V＝2.3V，由欧姆定律可得，变阻器连入电路中的电阻：
R滑＝＝＝23Ω＞10Ω，因0.1A＜0.2A，故应选用A滑动变阻器（50Ω 0.5A）；
（6）根据绘制成如图丙的图象，当灯泡的电压为0.7V、1.5V、2.5V时，电流约为0.1A、0.15A，由欧姆定律可得，灯泡的电阻大小分别为：
R1＝＝＝7Ω，同理，R2＝10Ω，R3＝12.5Ω，故图象表明灯丝的电阻随温度升高而增大；
（7）探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化，故不能完成探究。
故答案为：（1）如上所示；（2）D； （3）左；（4）12.5；（5）A；（6）增大；（7）探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化。
五、综合应用题（共6分）
25．（6分）如图所示是陈老师带领同学们收集的饮料瓶和玻璃瓶小制作，小小的饮料瓶和玻璃瓶蕴含许多物理道理。
（1）如图甲所示，小明将一支铅笔放在注水的玻璃瓶后面，且笔尖朝左，并将铅笔从靠进玻璃瓶的位置开始慢慢向远处移动，对于可能看到的现象及应用，下列说法正确的是 C （选题正确选项前的字母）。
A．当铅笔靠玻璃瓶很近时，小明会看到放大了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于投影仪
B．当铅笔稍远离玻璃瓶时，小明会看到放大了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于放大镜
C．当铅笔再远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于照相机
D．当铅笔继续远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于幻灯机
（2）如图乙所示，小亮向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水并盖紧瓶盖，瓶子变扁了，这是 大气压 作用的结果，瓶子被压扁表明力可以改变物体的 形状 （选填“运动状态”或“形状”）。
（3）陈老师还带领同学们制作了一个称量质量的“浮力秤”，“浮力秤”和“曹冲称象”的道理相似，一直一个厚底、直筒形状的空玻璃瓶的质量为0.2kg，底面积为40cm2，高度为20cm，如图丙所示，将这个空玻璃瓶开口向上竖直放入水中，瓶子受到的浮力 2 N，此时瓶子与液面相交位置即为该“浮力秤”的“0”刻度线，则秤的“0”刻度线距瓶底的距离（即液面距瓶底的距离） 5 cm（g取10N/kg）。
【解答】解：
（1）A、注水的玻璃瓶相当于一个凸透镜；当铅笔靠玻璃瓶很近时，透过玻璃瓶会看到正立、放大的虚像，笔尖仍然朝左，这时装水的瓶子相当于放大镜；故A错误；
B、当铅笔稍远离玻璃瓶时，物距在一倍焦距和二倍焦距之间时，铅笔尖会改变方向，变为向右，此时成倒立、放大的实像，这时装水的瓶子相当于幻灯机或投影仪；故B错误；
CD、铅笔到水杯的距离大于2倍焦距后，成倒立、缩小的实像，笔尖朝右，这时装水的瓶子相当于照相机，故C正确，D错误；
故选C；
（2）向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水，矿泉水瓶内的气压小于外界大气压强，在大气压强的作用下，矿泉水瓶被压扁了，因此该现象证明了大气压强的存在，还说明了力可以改变了物体的形状；
（3）瓶子在水中漂浮，则F浮＝G＝mg＝0.2kg×10N/kg＝2N；
空瓶在水面上时，根据F浮＝ρ水gV排可得其排开水的体积：
V排0＝＝＝2×10﹣4m3＝200cm3，
根据柱体体积公式V＝Sh可得，秤的零刻线距杯底的距离为：
h0＝＝＝5cm。
故答案为：（1）C；（2）大气压；形状；（3）2；5。
2020年辽宁省沈阳市大东区中考物理二模试卷
一、选择题（共21分．其中第1一6小题为单选题，每小题2分．第7一9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．（2分）夏天吃冰棍时，我们发现冰棍在冒“白气”（如图所示），仔细观察、思考，在下面几个结论中正确的是（ ）
A．“白气”是冰先熔化再汽化形成的
B．“白气”是空气中的水蒸气液化形成的
C．“白气”是向上飘的
D．“白气”形成过程要吸热
2．（2分）在习近平总书记“改革强军，科技兴军”伟大思想指引下，我国军队的武器装备建设取得了巨大进步。下列说法正确的是（ ）
A．国产航空母舰001A型的排水量是7万吨，满载时所受海水的浮力为7×108N
B．国产歼20战机是利用空气的浮力直接升空的
C．国产99式主战坦克安装宽大的履带是为了增大坦克对地面的压强
D．当向悬浮于水中的国产潜水艇的水舱充水时，潜水艇会逐渐浮出水面
3．（2分）如图所示，2020年3月，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第54颗导航卫星，卫星顺利进入预定轨道。下列说法正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将机械能转化为化学能
C．北斗导航卫星加速升空过程中，其动能和重力势能均增大
D．北斗导航卫星加速升空是由于受到惯性作用的缘故
4．（2分）在两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲；放入乙液体中，两球静止时的情况如图乙。则下列说法正确的是（ ）
A．小球A的质量等于小球B的质量
B．小球A在甲液体中受到的浮力大于在乙液体中受到的浮力
C．小球B在甲、乙两种液体中受到的浮力相等
D．在甲液体中，容器底对小球A的支持力小于容器底对小球B的支持力
5．（2分）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
6．（2分）如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（ ）
A．灯泡的最小功率是0.45 W
B．滑动变阻器允许的调节范围是4Ω～35Ω
C．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
D．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变
（多选）7．（3分）以下关于如图所示的图例中摩擦力的说法正确的是（ ）
A．自行车行驶中，用力捏闸，是通过增大压力的方法来增大摩擦力的
B．体操运动员上器械时，手上涂有防滑粉，是通过增大压力的方法来增大摩擦力的
C．冰壶运动中运动员不断用冰刷在冰壶运动的前方刷冰，是通过改变接触面的粗糙程度来改变摩擦力的
D．人跑步时，地面给人的摩擦力对人的跑步是无用的
（多选）8．（3分）图甲所示电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（ ）
A．甲电路中电阻R1两端电压为3V
B．乙电路中电阻R1两端电压为10V
C．甲电路消耗的总功率为2.5W
D．乙电路中A2表的示数为2.25A
（多选）9．（3分）下列有关电与磁的说法正确的是（ ）
A．磁场是由无数条磁感线组成的
B．磁悬浮列车能够悬浮是利用磁极间的相互作用
C．直流电动机是把机械能转化为电能的装置
D．在磁场中小磁针静止时北极所指方向规定为该点磁场的方向
二、填空题（每空1分，共18分）
10．（2分）身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像。则他的像高是 m，镜中的像距离他 m，平面镜成的像是 （选填“等大”“放大”或“缩小”）的 （选填“虚”或“实）像。
11．（2分）在风力资源丰富的地区，可以看见由许多风力发电机组成的“风车田”。风能安全清洁，属于 （选填“可再生”或“不可再生”）能源；发电机是利用 原理发电的。
12．（2分）如图是汽油机两个冲程的示意图，其中 图中的冲程为汽车提供了动力。汽油机在吸气冲程吸入气缸的是 （填“空气”或“汽油和空气”）。
13．（2分）如图所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门，A、B、C为底部连通的敞口竖直管。容器中装有足量的水，阀门关闭，水不流动时，三根竖直管中的水柱高度 （填“相同”或“不相同”）；当阀门打开，水流动时，三根竖直管中的水柱高度 （填“相同”或“不相同”）。
14．（2分）如图，在斜面上将一个重5N的物体匀速拉到顶端。沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为 J，斜面的机械效率为 。
15．（2分）某节能灯泡包装盒上标有“220V 11W”的字样，当灯泡正常发光时，通过灯泡的电流为 A，连续通电10s，消耗的电能是 J。
16．（3分）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高挡、中挡和低挡对应的电路图分别是 图、 图和 图。（选填“甲”、“乙”或“丙”）
17．（3分）如图所示的电路，开关S接到a后，电磁铁左端为 极，小磁针静止时，A端是 极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 （选填“增强”、“不变”或“减弱”）。
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位．）
18．（9分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，现将一个体积为5.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为4.0×10﹣5m3．求：
（1）物块受到的浮力；
（2）物块的质量；
（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底的压强比物块被下压前增加了多少？
19．（9分）小明家安装了一台电热水器，额定加热功率为2400W容量为40L，加满20℃的水后加热至70℃，已知水的比热容c水＝4.2×103J/（kg•℃），干木材的热值q＝1.2×107J/kg。求：
（1）加满20℃的水后加热至70℃，水需要吸收多少热量？
（2）加热这些水需要电热水器正常工作至少多长时间？
（3）干木材加热效率为14%，如果用干木材代替电热水器加热这些水，需要完全燃烧多少千克的干木材？
四、实验、作图题（共22分）
20．（2分）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
21．（5分）小明用一个焦距为10cm的凸透镜做探究凸透镜成像规律的实验：
（1）实验前首先将蜡烛凸透镜光屏依次放在水平光具座上。点燃蜡烛后调节凸透镜和光屏的高度，使他们的中心和烛焰中心大致在 ，其目的是使像成在 。
（2）如图所示，在光屏上成烛焰清晰的像保持凸透镜位置不变，若将点燃的蜡烛向左移动3cm，则需要将光屏向 （选填左或右）移动适当距离，才能在光屏上再次成清晰的像。若在光屏上得到一个放大的清晰的烛焰的像，则此时物距范围为 。
（3）下列哪种性质的像不能利用凸透镜得到 （选填正确选项前的字母）。
A．缩小、倒立的像
B．放大、倒立的像
C．等大、正立的像
D．放大、正立的像
22．（4分）如图甲所示是探究水沸腾时温度变化的特点的实验装置。
水沸腾时，温度计的示数如图甲所示，温度是 ℃，根据记录的数据绘制出水的温度变化的图象，如图乙所示，由此可知水沸腾时的温度 （选填升高、降低或不变）。
23．（4分）小明和小亮所在的物理小组利用刻度均匀的轻质杠杆探究杠杆的平衡条件，实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向 （选填左或右）调节，使杠杆在水平位置平衡。
（1）小明调节杠杆水平平衡后，在左右两侧分别挂上钩码（每个钩码质量相同），如图乙所示。松手后杠杆的 （选填“左”或“右”）端会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，需要如何操作 。
（2）小亮调节杠杆水平平衡后，设计了如图所示的方案，探究杠杆的平衡条件。如果在操作过程中，将弹簧测力计从竖直方向慢慢向左倾斜，则弹簧测力计的示数将 （选填“变小”、“变大”或“不变”）。
24．（7分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交叉；
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是
。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移动（选填“左”或“右”）。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡正常发光时的电阻为 欧。
（5）现有三种规格的滑动变阻器，为完成上述实验，小明选择的滑动变阻器规格应为 。
A、50Ω 0.5A B、10Ω 1A C、50Ω 0.1A
（6）通过图象可以发现小灯泡的电阻是变化的，图象表明灯丝的电阻随温度升高而 （选填“增大”“不变”或“减小”）。
（7）完成小灯泡电阻的测量后，小明认为还可以用上述材料“探究电流与电压的关系”；小亮认为上述器材不能完成探究，你认为小亮判断的理由是 。
五、综合应用题（共6分）
25．（6分）如图所示是陈老师带领同学们收集的饮料瓶和玻璃瓶小制作，小小的饮料瓶和玻璃瓶蕴含许多物理道理。
（1）如图甲所示，小明将一支铅笔放在注水的玻璃瓶后面，且笔尖朝左，并将铅笔从靠进玻璃瓶的位置开始慢慢向远处移动，对于可能看到的现象及应用，下列说法正确的是 （选题正确选项前的字母）。
A．当铅笔靠玻璃瓶很近时，小明会看到放大了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于投影仪
B．当铅笔稍远离玻璃瓶时，小明会看到放大了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于放大镜
C．当铅笔再远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于照相机
D．当铅笔继续远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于幻灯机
（2）如图乙所示，小亮向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水并盖紧瓶盖，瓶子变扁了，这是 作用的结果，瓶子被压扁表明力可以改变物体的 （选填“运动状态”或“形状”）。
（3）陈老师还带领同学们制作了一个称量质量的“浮力秤”，“浮力秤”和“曹冲称象”的道理相似，一直一个厚底、直筒形状的空玻璃瓶的质量为0.2kg，底面积为40cm2，高度为20cm，如图丙所示，将这个空玻璃瓶开口向上竖直放入水中，瓶子受到的浮力 N，此时瓶子与液面相交位置即为该“浮力秤”的“0”刻度线，则秤的“0”刻度线距瓶底的距离（即液面距瓶底的距离） cm（g取10N/kg）。
2020年辽宁省沈阳市大东区中考物理二模试卷
（参考答案与详解）
一、选择题（共21分．其中第1一6小题为单选题，每小题2分．第7一9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．（2分）夏天吃冰棍时，我们发现冰棍在冒“白气”（如图所示），仔细观察、思考，在下面几个结论中正确的是（ ）
A．“白气”是冰先熔化再汽化形成的
B．“白气”是空气中的水蒸气液化形成的
C．“白气”是向上飘的
D．“白气”形成过程要吸热
【解答】解：
ABD、夏天空气中有大量的水蒸气，水蒸气遇到冷的冰棍，液化形成小水滴，即“白气”，液化会放出热量，故B正确，AD错误；
C、由于白气（水珠）的密度大于空气的密度，故白气向下移动，故C错误。
故选：B。
2．（2分）在习近平总书记“改革强军，科技兴军”伟大思想指引下，我国军队的武器装备建设取得了巨大进步。下列说法正确的是（ ）
A．国产航空母舰001A型的排水量是7万吨，满载时所受海水的浮力为7×108N
B．国产歼20战机是利用空气的浮力直接升空的
C．国产99式主战坦克安装宽大的履带是为了增大坦克对地面的压强
D．当向悬浮于水中的国产潜水艇的水舱充水时，潜水艇会逐渐浮出水面
【解答】解：A、满载时受到的浮力：F浮＝G排＝m排g＝70000×103kg×10N/kg＝7×108N；故A正确；
B、飞机的机翼通常都做成上面凸起，飞机起飞时，是利用气体压强和流速的关系产生的飞机的升力，故B错误；
C、坦克的履带非常宽大，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D、潜水艇悬浮于水中，其所受浮力与重力相等，即F浮＝G；由于水舱充水潜水艇的重力变大，重力大于浮力，所以潜水艇将下沉，故D错误。
故选：A。
3．（2分）如图所示，2020年3月，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第54颗导航卫星，卫星顺利进入预定轨道。下列说法正确的是（ ）
A．火箭使用液氢燃料，主要是利用了液氢的比热容大
B．火箭升空过程中，燃料燃烧将机械能转化为化学能
C．北斗导航卫星加速升空过程中，其动能和重力势能均增大
D．北斗导航卫星加速升空是由于受到惯性作用的缘故
【解答】解：A、火箭使用液氢燃料，主要是利用了液氢的热值大，故A错误。
B、火箭升空过程中，燃料燃烧将化学能转化为内能，故B错误。
C、北斗导航卫星加速升空过程中，质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大，故C正确。
D、北斗导航卫星加速升空是受到燃气的推动力作用，故D错误。
故选：C。
4．（2分）在两个容器中分别盛有甲、乙两种不同的液体，把体积相同的A、B两个实心小球放入甲液体中，两球沉底如图甲；放入乙液体中，两球静止时的情况如图乙。则下列说法正确的是（ ）
A．小球A的质量等于小球B的质量
B．小球A在甲液体中受到的浮力大于在乙液体中受到的浮力
C．小球B在甲、乙两种液体中受到的浮力相等
D．在甲液体中，容器底对小球A的支持力小于容器底对小球B的支持力
【解答】解：
A、在乙液体中，A漂浮，则A的密度小于乙液体的密度；B下沉，B的密度大于乙液体的密度；比较可知，A的密度小于B的密度；两个小球的体积相同，根据m＝ρV，A的质量小于B的质量，故A错误；
B、由图可知，在甲液体中A球下沉，则GA＞F浮甲，在乙液体中A漂浮，GA＝F浮乙，所以F浮甲＜F浮乙，故B错误；
C、由A知，乙液体的密度大于A的密度，所以甲液体的密度小于乙液体的密度，B实心小球在甲乙液体中均下沉，根据F浮＝ρ液gV排，可判断小球B在乙液体中受到的浮力大，故C错误；
D、由G＝mg可知GA＜GB，由于A、B在甲液体中都沉底，由F浮＝ρgV排可得，两球在甲液体中受到的浮力相同，则根据G＝F浮+F支可知支持力F支＝G﹣F浮，所以，F支A＜F支B，故D正确。
故选：D。
5．（2分）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
【解答】解：室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的。
A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，其他灯不会发光，故A不符合题意；
B、若是台灯灯头处短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故B符合题意；
C、因为并联电路各个支路互不影响，所以若插座处断路，只有台灯不能工作，而其他的灯仍然工作，故C不符合题意；
D、若台灯灯头处断路，闭合台灯开关，台灯不发光，室内电灯都发光，故D不符合题意。
故选：B。
6．（2分）如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（ ）
A．灯泡的最小功率是0.45 W
B．滑动变阻器允许的调节范围是4Ω～35Ω
C．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
D．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变
【解答】解：由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；
A、由于电压表的量程为0～3V，故变阻器的最大电压为3V，根据串联电路电压的规律，此时灯的电压最小为4.5V﹣3V＝1.5V，灯的功率最小，P小＝＝＝0.45W；故A正确；
B、变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得：
I＝＝，所以，R大＝RL＝×5Ω＝10Ω；
由于灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，此时电路的总电阻最小，根据欧姆定律可得：R小＝＝＝9Ω；根据串联电阻的规律，所以变阻器连入电阻中的最小电阻为9Ω﹣5Ω＝4Ω，滑动变阻器允许的调节范围是4～10Ω；故B错误；
C、当滑动变阻器的滑片向右滑动过程中，R的电阻变大，根据分压原理，电压表示数变大，由串联电路电压的规律，灯的电压变小，根据P＝可得灯的实际功率变小，灯变暗，故C错误；
D、当滑动变阻器的滑片向左滑动过程中，R的电阻变小，根据欧姆定律，电压表与电流表示数的比即R连入电路中的电阻大小，所以电压表与电流表示数的比值变小，故D错误。
故选：A。
（多选）7．（3分）以下关于如图所示的图例中摩擦力的说法正确的是（ ）
A．自行车行驶中，用力捏闸，是通过增大压力的方法来增大摩擦力的
B．体操运动员上器械时，手上涂有防滑粉，是通过增大压力的方法来增大摩擦力的
C．冰壶运动中运动员不断用冰刷在冰壶运动的前方刷冰，是通过改变接触面的粗糙程度来改变摩擦力的
D．人跑步时，地面给人的摩擦力对人的跑步是无用的
【解答】解：A、自行车行驶中，用力捏闸，是在接触面的粗糙程度一定时，通过增大压力的方法来增大摩擦力的，故A错误；
B、体操运动员上器械时，手上涂有防滑粉，是在压力一定时，通过接触面的粗糙程度来增大摩擦的，故B错误；
C、在冰壶运动中，刷冰使冰熔化，在冰壶和冰之间产生水，减小了接触面的粗糙程度，减小摩擦，故C正确；
D、人走路前进时，地面给人的摩擦力促使人前进，因此地面给人的摩擦力对人的跑步是有用的，故D错误。
故选：AC。
（多选）8．（3分）图甲所示电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（ ）
A．甲电路中电阻R1两端电压为3V
B．乙电路中电阻R1两端电压为10V
C．甲电路消耗的总功率为2.5W
D．乙电路中A2表的示数为2.25A
【解答】解：图乙中三个电阻并联，电流表A1测量R2和R3中的电流，电流表A2测量R1和R2中的电流，
通过R2的电流：I2＝＝＝1.25A，
根据并联电路的干路电流等于各支路电流之和可得：
通过R3的电流：I3＝IA1﹣I2＝1.75A﹣1.25A＝0.5A，
根据I＝得，R3的阻值：
R3＝＝＝20Ω；
图甲中，三个电阻串联，电压表V1测量R1和R2两端的电压，电压表V2测量R2和R3两端的电压，
则电路中的电流：I＝＝＝0.25A，
根据串联电路电压的总电压等于各分电阻两端的电压之和可得：
U1＝U﹣UV 2＝10V﹣7V＝3V，
由I＝可得，R1＝＝＝12Ω；
由此可知：
A、甲电路中电阻R1两端电压为3V，故A正确；
B、乙电路中电阻R1两端电压为10V，故B正确；
C、甲电路消耗的总功率为：
P＝UI＝10V×0.25A＝2.5W，故C正确；
D、图乙中三个电阻并联，电流表A2测量R1和R2中的电流，
IA2＝I1′+I2＝+1.25A＝+1.25A＝0.83A+1.25A＝2.08A，故D错误。
故选：ABC。
（多选）9．（3分）下列有关电与磁的说法正确的是（ ）
A．磁场是由无数条磁感线组成的
B．磁悬浮列车能够悬浮是利用磁极间的相互作用
C．直流电动机是把机械能转化为电能的装置
D．在磁场中小磁针静止时北极所指方向规定为该点磁场的方向
【解答】解：
A．磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在，磁感线是为了形象直观地描述磁场而画出来的，它可以看得见，但不是真实的存在，故A错误；
B．磁悬浮列车能够悬浮是利用了同名磁极相互排斥的特点，故B正确；
C．直流电动机属于用电器，是把电能转化为机械能的装置，故C错误；
D．根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故D正确。
故选：BD。
二、填空题（每空1分，共18分）
10．（2分）身高1.7m的小勇站在竖直放置的平面镜前2m处，在镜中看到自己完整的像。则他的像高是 1.7 m，镜中的像距离他 4 m，平面镜成的像是 等大 （选填“等大”“放大”或“缩小”）的 虚 （选填“虚”或“实）像。
【解答】解：根据平面镜成像的特点，像和物体形状大小相同，所以身高1.7m的小勇同学他在镜中的像高仍然为1.7m；
由平面镜成像的特点知，当人到镜面的距离为2m时，像到镜面的距离也为2m，则他到像的距离是2m+2m＝4m。
平面镜成像原理是光的反射，是由于反射光线的反向延长线会聚点，所以某同学在镜中的像是虚像；
因为平面镜所成的像和物体形状、大小相同，所以是等大的虚像。
故答案为：1.7；4；等大；虚。
11．（2分）在风力资源丰富的地区，可以看见由许多风力发电机组成的“风车田”。风能安全清洁，属于 可再生 （选填“可再生”或“不可再生”）能源；发电机是利用 电磁感应 原理发电的。
【解答】解：风能安全清洁，能源源不断从自然界获得，且可重复利用，因此是可再生能源，是未来的理想能源之一。
发电机的原理是电磁感应现象，即闭合电路中的一部分导体，在磁场中做切割磁感线运动时，产生感应电流。
故答案为：可再生；电磁感应。
12．（2分）如图是汽油机两个冲程的示意图，其中 乙 图中的冲程为汽车提供了动力。汽油机在吸气冲程吸入气缸的是 汽油和空气 （填“空气”或“汽油和空气”）。
【解答】解：由图可知，甲图中两个气门都关闭，活塞上行，为压缩冲程，图乙中，两个气门关闭，活塞下行，为做功冲程，为汽车提供动力的冲程是做功冲程，故图乙是正确的；在吸气冲程中汽油机吸入的是汽油和空气的混合物。
故答案为：乙；汽油和空气。
13．（2分）如图所示实验装置，容器与粗细不均匀的水平管相连，管口装有阀门，A、B、C为底部连通的敞口竖直管。容器中装有足量的水，阀门关闭，水不流动时，三根竖直管中的水柱高度 相同 （填“相同”或“不相同”）；当阀门打开，水流动时，三根竖直管中的水柱高度 不相同 （填“相同”或“不相同”）。
【解答】解：读图可知，容器中装有足量的水，阀门关闭，水不流动时，三根竖直管构成连通器，因此管中的水柱高度相同；
当阀门打开水流动，在流过的水量一定的情况下，管的横截面积越大，水流速越慢，其压强越大，水的高度越大，由于B处的水的流速最大，故该处的压强最小，水的高度最低。因此，三根竖直管中的水柱高度不相同。
故答案为：相同；不相同。
14．（2分）如图，在斜面上将一个重5N的物体匀速拉到顶端。沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为 5 J，斜面的机械效率为 62.5% 。
【解答】解：
（1）拉力做的有用功：
W有用＝Gh＝5N×1m＝5J；
（2）拉力F对物体做的总功：
W总＝Fs＝2N×4m＝8J，
斜面的机械效率：
η＝＝×100%＝62.5%。
故答案为：5；62.5%。
15．（2分）某节能灯泡包装盒上标有“220V 11W”的字样，当灯泡正常发光时，通过灯泡的电流为 0.05 A，连续通电10s，消耗的电能是 110 J。
【解答】解：因为P＝UI，
所以灯泡正常发光的电流为I＝＝＝0.05A；
因为P＝，
所以灯泡消耗的电能为W＝Pt＝11W×10s＝110J。
故答案为：0.05；110。
16．（3分）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高挡、中挡和低挡对应的电路图分别是 丙 图、 乙 图和 甲 图。（选填“甲”、“乙”或“丙”）
【解答】解：
由图甲知，只有开关S0、S1闭合，此时只有电阻丝R1接入电路中；
由图乙知，只有开关S0、S2闭合，此时只有电阻丝R2接入电路中；
由图丙知，三个开关都闭合，此时两电阻丝R1、R2并联接入电路中；
由题知，R1＞R2，由并联电路的电阻特点知，三个电路的电阻：R丙＜R乙＜R甲，
电源电压一定，由P＝知，P丙＞P乙＞P甲，所以高挡、中挡和低挡对应的电路图分别是丙图、乙图、甲图。
故答案为：丙；乙；甲。
17．（3分）如图所示的电路，开关S接到a后，电磁铁左端为 N 极，小磁针静止时，A端是 N 极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 减弱 （选填“增强”、“不变”或“减弱”）。
【解答】解：（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的左端为电磁铁的N极，据同名磁极相互排斥、异名磁极相互吸引的道理可知，小磁针的A端是N极；
（2）在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁性减弱。
故答案为：N；N；减弱。
三、计算题（共18分．要求写出必要的文字说明、公式、主要的运算过程、数值和单位．）
18．（9分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，现将一个体积为5.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为4.0×10﹣5m3．求：
（1）物块受到的浮力；
（2）物块的质量；
（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底的压强比物块被下压前增加了多少？
【解答】解：（1）已知V排＝4.0×10﹣5m3，
则F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4×10﹣5m3＝0.4N。
（2）由于物块漂浮在水面上，则物块的重力G＝F浮＝0.4N，
则质量m＝＝＝0.04kg；
（3）物块使其恰好完全浸没在水中，排开水的体积变化：ΔV＝V物﹣V排＝5×10﹣5m3﹣4×10﹣5m3＝1×10﹣5m3
则水的深度变化为：Δh＝＝＝0.002m，
所以水对容器底的压强中增加：
Δp＝ρgh＝1.0×103kg/m3×10N/kg×0.002m＝20Pa。
答：（1）物块受到的浮力大小为0.4N；
（2）物块的质量为0.04kg；
（3）水对容器底的压强比物块被下压前增加了20pa。
19．（9分）小明家安装了一台电热水器，额定加热功率为2400W容量为40L，加满20℃的水后加热至70℃，已知水的比热容c水＝4.2×103J/（kg•℃），干木材的热值q＝1.2×107J/kg。求：
（1）加满20℃的水后加热至70℃，水需要吸收多少热量？
（2）加热这些水需要电热水器正常工作至少多长时间？
（3）干木材加热效率为14%，如果用干木材代替电热水器加热这些水，需要完全燃烧多少千克的干木材？
【解答】解：
（1）由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×40×10﹣3m3＝40kg，
20℃的水加热至70℃，则水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（70℃﹣20℃）＝8.4×106J，
（2）电热水器正常工作时至少需要消耗的电能：W＝Q吸，
由P＝可得，电热水器正常工作时至少需要的时间：
t＝＝＝＝3500s；
（3）根据Q吸＝14%Q放可知，干木材完全燃烧放出的热量为：
Q放＝＝＝6×107J；
根据Q放＝mq可知，需要干木柴的质量为：
m′＝＝＝5kg。
答：（1）水需要吸收8.4×106J的热量；
（2）电热水器正常工作时至少需要3500s的时间；
（3）如果用干木材替代电热水器烧水，效率为14%，需要5kg的干木材。
四、实验、作图题（共22分）
20．（2分）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
【解答】解：
人能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线沿直线看到的，所以S′和人眼的连线，与水面的交点即为入射点；连接S和入射点即为入射光线，入射点到人眼的连线为折射光线，如图所示：
21．（5分）小明用一个焦距为10cm的凸透镜做探究凸透镜成像规律的实验：
（1）实验前首先将蜡烛凸透镜光屏依次放在水平光具座上。点燃蜡烛后调节凸透镜和光屏的高度，使他们的中心和烛焰中心大致在 同一高度 ，其目的是使像成在 光屏的中央 。
（2）如图所示，在光屏上成烛焰清晰的像保持凸透镜位置不变，若将点燃的蜡烛向左移动3cm，则需要将光屏向 左 （选填左或右）移动适当距离，才能在光屏上再次成清晰的像。若在光屏上得到一个放大的清晰的烛焰的像，则此时物距范围为 一倍焦距和二倍焦距之间 。
（3）下列哪种性质的像不能利用凸透镜得到 C （选填正确选项前的字母）。
A．缩小、倒立的像
B．放大、倒立的像
C．等大、正立的像
D．放大、正立的像
【解答】解：（1）探究凸透镜成像实验中，在光具座上依次放置蜡烛、凸透镜、光屏，所以凸透镜在蜡烛和光屏的中间。蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心；
（2）若将烛焰向左移动，物距变，像距应减小，即将光屏向左移动才能接到清晰的像；若在光屏上得到了一个放大清晰的像，则此时物距应在一倍焦距和二倍焦距之间，其应用是投影仪；
（3）凸透镜成像的情况是：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；当u＝2f时，成倒立、等大的实像；2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；u＜f，成倒正立、放大的虚像，应用于放大镜；故C符合题意；
故答案为：（1）同一高度；光屏的中央；（2）左；一倍焦距和二倍焦距之间；（3）C。
22．（4分）如图甲所示是探究水沸腾时温度变化的特点的实验装置。
水沸腾时，温度计的示数如图甲所示，温度是 98 ℃，根据记录的数据绘制出水的温度变化的图象，如图乙所示，由此可知水沸腾时的温度 不变 （选填升高、降低或不变）。
【解答】解：由图可知，温度计的分度值为1℃，所以温度计的示数为98℃；
由图乙可知，加热一段时间后，水的温度不再升高，已经沸腾，说明水沸腾时的温度特点为吸热温度保持不变。
故答案为：98；不变。
23．（4分）小明和小亮所在的物理小组利用刻度均匀的轻质杠杆探究杠杆的平衡条件，实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向 右 （选填左或右）调节，使杠杆在水平位置平衡。
（1）小明调节杠杆水平平衡后，在左右两侧分别挂上钩码（每个钩码质量相同），如图乙所示。松手后杠杆的 左 （选填“左”或“右”）端会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，需要如何操作 将左端的一个钩码挂在右端 。
（2）小亮调节杠杆水平平衡后，设计了如图所示的方案，探究杠杆的平衡条件。如果在操作过程中，将弹簧测力计从竖直方向慢慢向左倾斜，则弹簧测力计的示数将 变大 （选填“变小”、“变大”或“不变”）。
【解答】解：为了使杠杆在水平位置平衡，需要将平衡螺母向上翘的一端移动，如图甲所示，应将平衡螺母向右调节，使杠杆在水平位置平衡；
（1）若一个钩码重G，一个小格长度为L，如图乙所示，支点左侧：4G×2L＝8GL，右侧：G×3L＝3GL，松手后杠杆的左侧会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，根据杠杆的平衡条件，应将左端的一个钩码挂在右端；
（2）小亮调节杠杆在如丙图位置水平平衡后，将弹簧测力计从竖直方向慢慢向左倾斜，会使测力计拉力的力臂减小，根据杠杆平衡条件，弹簧测力计的示数将变大；
故答案为：右；（1）左；将左端的一个钩码挂在右端（2）变大。
24．（7分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交叉；
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是
D 。
A．电压表短路 B．电压表断路 C．滑动变阻器短路 D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 左 移动（选填“左”或“右”）。
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡正常发光时的电阻为 12.5 欧。
（5）现有三种规格的滑动变阻器，为完成上述实验，小明选择的滑动变阻器规格应为 A 。
A、50Ω 0.5A B、10Ω 1A C、50Ω 0.1A
（6）通过图象可以发现小灯泡的电阻是变化的，图象表明灯丝的电阻随温度升高而 增大 （选填“增大”“不变”或“减小”）。
（7）完成小灯泡电阻的测量后，小明认为还可以用上述材料“探究电流与电压的关系”；小亮认为上述器材不能完成探究，你认为小亮判断的理由是 探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化 。
【解答】解：
（1）滑片P向右移动时，电流表示数变小，即电阻变大，变阻器左下接线柱连入电路中，如下所示：
（2）A．若电压表短路，电压表没有示数，不符合题意；
B．若电压表断路，电压表没有示数，不符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D．若小灯泡断路，灯泡不亮，电流表示数为零，电压表与电源连通测电源电压，电压表有示数，符合题意；
故选D；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压；
（4）根据作出了如图丙所示的I﹣U图象知，灯在2.5V时的电流为0.2A，由欧姆定律，小灯泡正常发光时的电阻为：
R＝＝＝12.5Ω；
（5）由图丙知，当灯泡的电压为0.7V，电流约为0.1A，电源电压恒为3V，根据串联电路电压的规律，此时变阻器分得的电压为：
U滑＝3V﹣0.7V＝2.3V，由欧姆定律可得，变阻器连入电路中的电阻：
R滑＝＝＝23Ω＞10Ω，因0.1A＜0.2A，故应选用A滑动变阻器（50Ω 0.5A）；
（6）根据绘制成如图丙的图象，当灯泡的电压为0.7V、1.5V、2.5V时，电流约为0.1A、0.15A，由欧姆定律可得，灯泡的电阻大小分别为：
R1＝＝＝7Ω，同理，R2＝10Ω，R3＝12.5Ω，故图象表明灯丝的电阻随温度升高而增大；
（7）探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化，故不能完成探究。
故答案为：（1）如上所示；（2）D； （3）左；（4）12.5；（5）A；（6）增大；（7）探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化。
五、综合应用题（共6分）
25．（6分）如图所示是陈老师带领同学们收集的饮料瓶和玻璃瓶小制作，小小的饮料瓶和玻璃瓶蕴含许多物理道理。
（1）如图甲所示，小明将一支铅笔放在注水的玻璃瓶后面，且笔尖朝左，并将铅笔从靠进玻璃瓶的位置开始慢慢向远处移动，对于可能看到的现象及应用，下列说法正确的是 C （选题正确选项前的字母）。
A．当铅笔靠玻璃瓶很近时，小明会看到放大了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于投影仪
B．当铅笔稍远离玻璃瓶时，小明会看到放大了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于放大镜
C．当铅笔再远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝右，这时装水的瓶子相当于照相机
D．当铅笔继续远离玻璃瓶时，小明会看到缩小了的铅笔的像，且笔尖朝左，这时装水的瓶子相当于幻灯机
（2）如图乙所示，小亮向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水并盖紧瓶盖，瓶子变扁了，这是 大气压 作用的结果，瓶子被压扁表明力可以改变物体的 形状 （选填“运动状态”或“形状”）。
（3）陈老师还带领同学们制作了一个称量质量的“浮力秤”，“浮力秤”和“曹冲称象”的道理相似，一直一个厚底、直筒形状的空玻璃瓶的质量为0.2kg，底面积为40cm2，高度为20cm，如图丙所示，将这个空玻璃瓶开口向上竖直放入水中，瓶子受到的浮力 2 N，此时瓶子与液面相交位置即为该“浮力秤”的“0”刻度线，则秤的“0”刻度线距瓶底的距离（即液面距瓶底的距离） 5 cm（g取10N/kg）。
【解答】解：
（1）A、注水的玻璃瓶相当于一个凸透镜；当铅笔靠玻璃瓶很近时，透过玻璃瓶会看到正立、放大的虚像，笔尖仍然朝左，这时装水的瓶子相当于放大镜；故A错误；
B、当铅笔稍远离玻璃瓶时，物距在一倍焦距和二倍焦距之间时，铅笔尖会改变方向，变为向右，此时成倒立、放大的实像，这时装水的瓶子相当于幻灯机或投影仪；故B错误；
CD、铅笔到水杯的距离大于2倍焦距后，成倒立、缩小的实像，笔尖朝右，这时装水的瓶子相当于照相机，故C正确，D错误；
故选C；
（2）向空矿泉水瓶内倒入一些热水，晃几下后迅速倒出热水，矿泉水瓶内的气压小于外界大气压强，在大气压强的作用下，矿泉水瓶被压扁了，因此该现象证明了大气压强的存在，还说明了力可以改变了物体的形状；
（3）瓶子在水中漂浮，则F浮＝G＝mg＝0.2kg×10N/kg＝2N；
空瓶在水面上时，根据F浮＝ρ水gV排可得其排开水的体积：
V排0＝＝＝2×10﹣4m3＝200cm3，
根据柱体体积公式V＝Sh可得，秤的零刻线距杯底的距离为：
h0＝＝＝5cm。
故答案为：（1）C；（2）大气压；形状；（3）2；5。
相关试卷
2023年辽宁省沈阳市大东区中考物理零模试卷（含答案解析）： 这是一份2023年辽宁省沈阳市大东区中考物理零模试卷（含答案解析），共23页。试卷主要包含了25A∼0等内容，欢迎下载使用。
2022年辽宁省沈阳市大东区中考一模物理试题（无答案）： 这是一份2022年辽宁省沈阳市大东区中考一模物理试题（无答案），共9页。试卷主要包含了选择题，填空题，计算题，实验，综合应用题等内容，欢迎下载使用。
2022年辽宁省沈阳市大东区中考一模物理试卷： 这是一份2022年辽宁省沈阳市大东区中考一模物理试卷，共8页。
