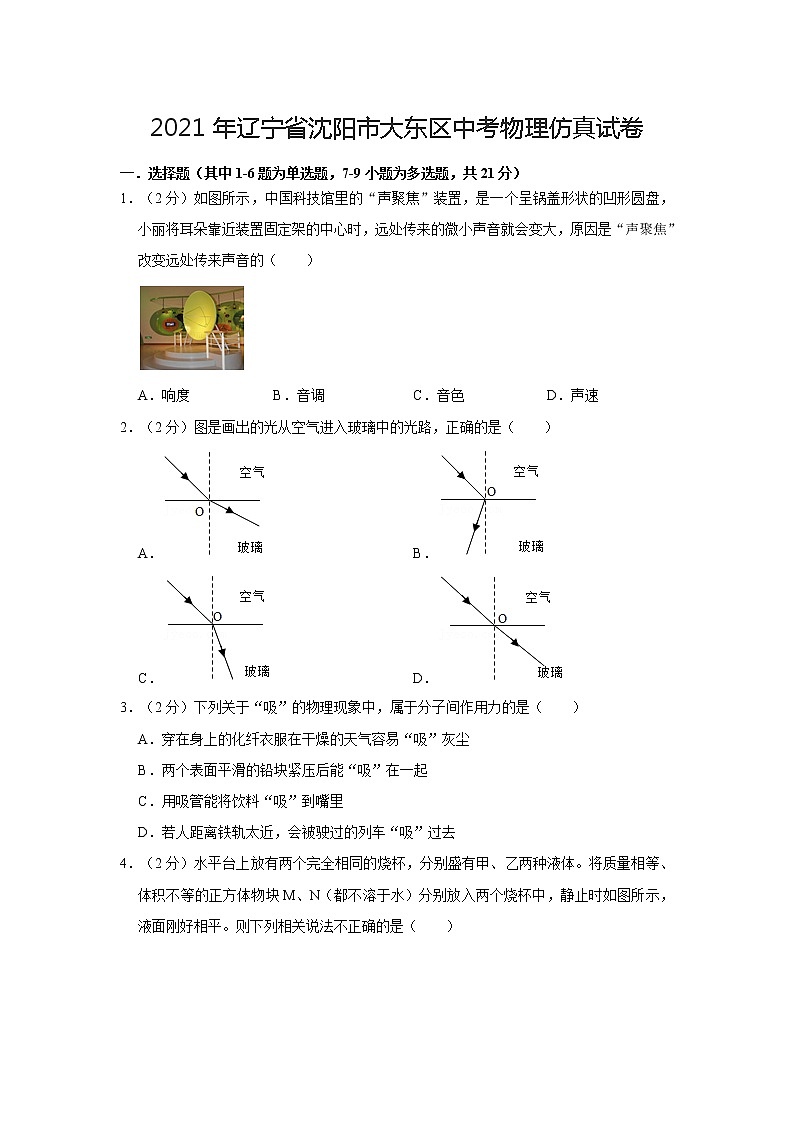

2021年辽宁省沈阳市大东区中考物理仿真试卷

这是一份2021年辽宁省沈阳市大东区中考物理仿真试卷，共18页。

1．（2分）如图所示，中国科技馆里的“声聚焦”装置，是一个呈锅盖形状的凹形圆盘，小丽将耳朵靠近装置固定架的中心时，远处传来的微小声音就会变大，原因是“声聚焦”改变远处传来声音的（ ）
A．响度B．音调C．音色D．声速
2．（2分）图是画出的光从空气进入玻璃中的光路，正确的是（ ）
A．B．
C．D．
3．（2分）下列关于“吸”的物理现象中，属于分子间作用力的是（ ）
A．穿在身上的化纤衣服在干燥的天气容易“吸”灰尘
B．两个表面平滑的铅块紧压后能“吸”在一起
C．用吸管能将饮料“吸”到嘴里
D．若人距离铁轨太近，会被驶过的列车“吸”过去
4．（2分）水平台上放有两个完全相同的烧杯，分别盛有甲、乙两种液体。将质量相等、体积不等的正方体物块M、N（都不溶于水）分别放入两个烧杯中，静止时如图所示，液面刚好相平。则下列相关说法不正确的是（ ）
A．M 受到的浮力小于N 受到的浮力
B．M的密度大于N的密度
C．甲液体对杯底的压强大于乙液体对杯底的压强
D．若将M、N 同时放入甲液体中静止时，M、N 底面受到液体的压力相等
5．（2分）如图所示的电路中，电源电压保持不变。闭合开关后，当滑片P向右移动时（ ）
A．电流表A的示数变小
B．电压表V的示数变大
C．电压表V与电流表A示数的比值变大
D．电压表V与电流表A示数的比值不变
6．（2分）关于如图所示有关家庭电路的说法正确的是（ ）
A．图甲所示的插座，孔3应该连接火线
B．图乙所示，在使用测电笔时手不能接触测电笔尾部的金属体
C．图丙所示的电路，若将开关和灯互换位置，仍然符合安全用电原则
D．图丁所示，发现用电器着火应立即用水去浇灭

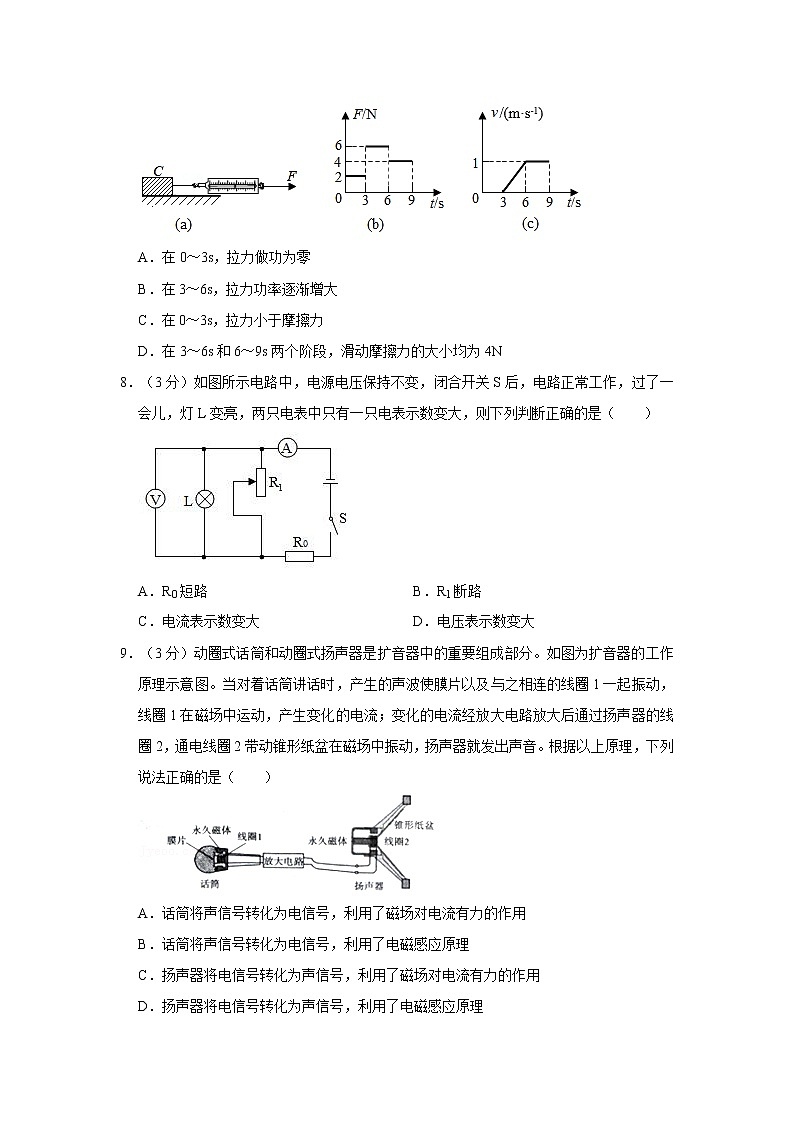

7．（3分）如图（a）所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图（b）、图（c）所示。下列说法中正确的是（ ）
A．在0～3s，拉力做功为零
B．在3～6s，拉力功率逐渐增大
C．在0～3s，拉力小于摩擦力
D．在3～6s和6～9s两个阶段，滑动摩擦力的大小均为4N
8．（3分）如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大，则下列判断正确的是（ ）
A．R0短路B．R1断路
C．电流表示数变大D．电压表示数变大
9．（3分）动圈式话筒和动圈式扬声器是扩音器中的重要组成部分。如图为扩音器的工作原理示意图。当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈1一起振动，线圈1在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈2，通电线圈2带动锥形纸盆在磁场中振动，扬声器就发出声音。根据以上原理，下列说法正确的是（ ）
A．话筒将声信号转化为电信号，利用了磁场对电流有力的作用
B．话筒将声信号转化为电信号，利用了电磁感应原理
C．扬声器将电信号转化为声信号，利用了磁场对电流有力的作用
D．扬声器将电信号转化为声信号，利用了电磁感应原理
二．填空题（共6小题，满分17分）
10．（2分）如图所示，检查视力时，视力表挂在房间东面的墙上，被测者识别西面墙上镜子里的像，此时视力表在平面镜中的像与被测者相距 m；若被测者看到“E”的像开口向北，则视力表上的该“E”开口向 （选填“南”或“北”）。
11．（6分）登山是人们喜爱的一种健身方式，露水常使山道变得湿滑，露是空气中的水蒸气 （填物态变化名称）成水形成的，因此登山时应选择一双鞋底比较 （选填“光滑”或“粗糙”）的登山鞋，以防止滑倒。登山时为避免后仰，上身应稍向前倾，同时背囊中较重的物品最好放在图示中的 （选填“A”或“B”）位置处。
12．（2分）如图所示，甲、乙两个滑轮组中所用的滑轮相同，分别用甲、乙装置在相等的时间里把相同重物匀速提升相同高度。不计绳重及摩擦，则用 （甲/乙）装置更省力，两次拉力的功率 （相等/不等），装置的机械效率 （相等/不等）。
13．（2分）用标有“6V 3W的灯L1和“6V 6W”的灯L2及“18Ω 2A”的滑动变阻器等元件设计了如图电路。当闭合开关S、S1、S2，滑动变阻器的滑片移至最右端时，两灯都正常发光（灯丝电阻不变），此时电流表示数为 A；在电流表有示数的前提下，该电路最小功率为 W。
14．（2分）（1）包口香糖的锡纸条带金属锡的一侧具有导电性，现将锡纸条剪成中间细、两端粗的形状，直接连在电源的两极上，过了一会发现锡纸条中间处先开始冒烟、起火，原因是：锡纸条的中间细，电阻 ，由公式 可知在 和通电时间相同时，电阻越大产生的热量越多，所以锡纸条中间先开始冒烟、起火。
（2）R1、R2两只电阻的阻值之比为2：3，若把它们并联后接入电路，通过R1、R2的电流之比是 ，R1、R2两端电压之比是 ，电功率之比是 。
15．（3分）小彤去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小彤根据所学的知识，画出如图所示的模拟电路（R是一个压敏电阻）。小彤分析：当人站在电梯上，压敏电阻R的阻值减小，则电磁铁的磁性 ，（选填“增强”、“不变”或“减弱”），衔铁与触点“2”接触，电梯电机M的转速 （选填“变快”、“不变”或“减慢”）。
三．计算题（共2小题，满分18分）
16．（8分）2020年11月10日8时12分，国之重器“奋斗者”号载人潜水器在马里亚纳海沟成功坐底，坐底深度10909m，成为全球坐底最深的潜水器之一。若潜水器的体积为37m3，当潜水器下潜至10000m时（海水密度近似1.0×103kg/m3）。求：
（1）潜水器受到海水的压强；
（2）潜水器1m2的表面上受到海水的压力；
（3）潜水器所受的浮力。
17．（10分）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，滑动变阻器R0铭牌上标有“30Ω 1A”，开关S闭合后：
（1）将S1闭合、S2断开，滑动变阻器滑片滑到最左端后电流表示数为0.3A，电压表示数为6V，求定值电阻R1的阻值；
（2）将S1、S2断开，滑动变阻器滑到最右端后，求电流表此时的示数。
（3）若电流表的量程为0～0.6A，将S1、S2闭合，求滑动变阻器的取值范围。
四．实验探究题（共4小题，满分22分）
18．（5分）利用如图甲所示的装置探究海波和石蜡熔化时温度的变化规律，在两个试管中分别放入质量相等的海波和石蜡，将两个试管放入同一杯水中加热。请你完成下面探究实验。
（1）实验时利用水浴法加热的目的是使海波和石蜡 。
（2）开始实验后，某一时刻B试管中温度计的示数如图甲所示，温度为 ℃。
（3）A、B两试管内的两种物质熔化前后温度随时间变化关系的图象如图乙所示，实验中会观察到，第8min时海波的状态是 态。0～6min海波比石蜡的吸热能力 （填“强”或“弱”）。
（4）8min～10min内，海波的内能 （填“增加”或“不变”）。
（5）海波熔化的特点是：持续吸热， 。
19．（6分）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏， 在光屏上得到像（选填“能”或“不能”）， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置 （选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向 （选填“左”或“右”）移动。
20．（5分）小明利用如图所示的装置探究杠杆平衡条件。
（1）图甲中，杠杆静止时处于 （选填“平衡”或“不平衡”）状态。为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向 （选填“左”或“右”）移。在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是便于直接在杠杆上 。
（2）如图乙所示，在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，每个钩码为0.5N，在右侧B位置（右边位置第三格）用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为 N。
（3）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码，现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数 ，原因是测力计的拉力力臂 （均选填“变大”、“变小”或“不变”）。
（4）小明用如图丁装置进行探究，发现总是无法得到教材上所给出的杠杆平衡条件，其原因是 。
（5）小明多次实验收集多组数据，目的是 （选填“a”或“b”）。
a.多次实验取平均值减小实验误差
b.使实验结论更具有科学性和普遍性
21．（6分）小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。
①闭合开关，电压表 示数，电流表 示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 （选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步骤如下：
①调节滑片P至滑动变阻器的阻值 处，闭合开关，读出电压表示数为U1；
② ，读出电压表示数为U2。
③待测电阻Rx＝ （用已知量和测量量表示）。
五．综合能力题（共1小题，满分6分，每小题6分）
22．（6分）阅读短文，回答文后问题。
2018年12月8日2时23分，西昌卫星发射中心长征三号乙运载火箭成功发射嫦娥四号探测器，标志着我国月球探测新旅程的开始。发射四天飞行了110个小时的嫦娥四号在月球附近顺利实施近月制动，成功完成“太空刹车”，而这“一脚刹车”是由我国自主研制的7500N变推力发动机完成的，该发动机采用液氢做燃料，制动时，发动机点燃并朝嫦娥四号运动的反方向喷出火焰……
嫦娥四号在月球背面软着陆后，玉兔二号展开太阳翼，太阳翼是能将太阳能直接转化为电能的器件，由光电二极管等元件组成，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能。玉兔二号获得电能后开始向转移机构缓慢移动，转移机构正常解锁，在着陆器与月面之间搭起一架斜梯，玉兔二号沿着斜梯缓缓走向月面……
（1）7500N变推力发动机采用液氢做燃料，主要原因是液氢的 高；
（2）太阳翼上的光电二极管主要是由 材料组成；
（3）7500N变推力发动机是否属于热机，说明理由？ 。
参考答案
一．选择题（共9小题，满分21分）
1．解：由题知，声聚焦装置，使远处传来的声音在其表面发生了反射而会聚，声音听起来变强（大）了，是改变了声音的响度；而声音的音调是固定不变的，音色由发声体本身决定；故A正确，BCD错误。
故选：A。
2．解：A、当光从空气斜射入玻璃中时，折射角小于入射角；图中折射角大于入射角了，故A错误；
B、当光从空气斜射入玻璃中时，折射光线与入射光线分居法线两侧，图中折射光线与入射光线在法线同侧了。故B错误；
C、当光从空气斜射入玻璃中时，折射光线与入射光线分居法线两侧，折射角小于入射角。故C正确；
D、当光从空气斜射入玻璃中时，折射角小于入射角，折射光线应该向靠近法线处偏折，图中折射光线没有改变。故D错误。
故选：C。
3．解：A、穿在身上的化纤衣服容易“吸“灰尘，因为化纤衣服摩擦起电后带静电，会吸引轻小物体，故A不符合题意；
B、两个表面平滑的铅块紧压后能“吸”在一起，是由于分子间有相互作用的引力，故B符合题意；
C、用吸管能将饮料“吸”到嘴里，是利用了大气压把饮料压入嘴里的，故C不符合题意；
D、若人距离铁轨太近，会被驶过的列车“吸”过去，是因为靠近列车处空气流速大、压强小，会产生一个向内的压力差而引起的，故D不符合题意。
故选：B。
4．解：A、物块M在甲中漂浮，则F浮M＝GM，物块N在乙中悬浮，则F浮N＝GN，而两物块质量相等，则GM＝GN，故M受到的浮力等于N受到的浮力。故A错误；
B、由图知，M的体积小于N的体积，两物块质量相等，根据ρ＝可知，M的密度大于N的密度。故B正确；
C、由图知，M排开液体的体积小于N排开液体的体积，又知M受到的浮力等于N受到的浮力，根据F浮＝ρ液gV排可知，甲液体的密度大于乙液体的密度，即ρ甲＞ρ乙，两液面等高，根据p＝ρ液gh可知，甲液体对杯底的压强大于乙液体对杯底的压强。故C正确；
D、物块N在乙中悬浮（ρN＝ρ乙），又因为ρ甲＞ρ乙，故将N放入甲液体中静止时，N漂浮，物块M在甲中也漂浮，根据物体浮沉条件可知，F浮＝G，两物块质量相等，故M受到的浮力等于N受到的浮力；根据浮力产生的原因可知，其上表面受到的压力均为0（都露出液面），所以将M、N同时放入甲液体中静止时，M、N底面受到液体的压力相等（都等于浮力）。故D正确。
故选：A。
5．解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测电路中的电流。
AB、两电阻并联，电压表测电源电压，故电压表示数不变，故B错误；
电流表测R1的电流，根据并联电路各支路互不影响可知，P向右移动时，电流表A的示数不变，故A错误；
CD、由欧姆定律可知，电压表V与电流表A示数的比值即为R1的电阻，其大小不变，故C错误、D正确。
故选：D。
6．解：
A、图甲中，插座的孔1应接地线，使用电器的金属外壳与大地相连，若用电器的外壳万一漏电，电流会通过地线导入大地，可防止触电事故的发生；孔2接零线，孔3接火线，故A正确；
B、测电笔在使用时，手应接触测电笔尾部的金属体，使导线、人体、大地之间形成通路，这样才能正确辨别火线和零线，故B错误。
C、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故C错误。
D、生活用水是导体，家用电器失火时用水浇灭，易发生触电事故，故D错误；
故选：A。
7．解：A、由图（c）可知，0～3s物体速度为零，处于静止状态，移动的距离为零，根据W＝Fs知拉力做功为零，故A正确；
B、由图（c）可知，3～6s物体做加速运动，根据P＝＝＝Fv知在拉力F不变时，拉力功率逐渐变大，故B正确；
C、由（c）图可知，0～3s物体速度为零，处于静止状态，水平方向受到的摩擦力和拉力是一对平衡力，大小相等，故C错误；
D、由图（c）可知，6～9s内，物体做匀速直线运动，水平方向受到的摩擦力和拉力是一对平衡力，大小相等，由图（b）知此时的拉力为4N，所以滑动摩擦力也为4N；
3～6s物体做加速运动，因压力和接触面的粗糙程度不变，滑动摩擦力不变，所以受到的摩擦力仍为4N，故D正确。
故选：ABD。
8．解：
（1）如果R0短路，电路为R1与L并联，电压表测量电源电压，故电路总电阻减小，由欧姆定律可知，电流表示数变大，灯泡两端电压变大，即电压表示数变大，灯泡变亮，故A不符合题意，D符合题意；
（2）如果R1断路，则灯泡与R0串联，电路电阻增大，由欧姆定律可知，电流表示数变小；由U＝IR可知，R0两端电压变小；因串联电路两端电压等于各部分电压之和，因此灯泡两端电压变大，即电压表示数变大，灯泡变亮，故B符合题意，C不符合题意。
故选：BD。
9．解：AB、对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故B正确，A错误；
CD、对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，是利用磁场对电流力的作用的原理，故C正确，D错误；
故选：BC。
二．填空题（共6小题，满分17分）
10．解：视力表到平面镜的距离是2.7m，根据物像到平面镜的距离相等，所以视力表像到平面镜的距离也是2.7m，所以人到视力表像的距离为2.7m+2.7m﹣0.4m＝5m；平面镜成像像和物关于镜面对称，故若被测者看到“E”的像开口向北，则视力表上的该“E”开口向北。
故选：5；北。
11．解：
露是空气中的水蒸气遇冷由气态变成的液态的小水滴，属于液化现象；
为了登山安全，防止打滑，要增大鞋与山道之间的摩擦，可以增大接触面的粗糙程度来增大摩擦，要选择鞋底比较粗糙的登山鞋；
人的行走时，人的重心向前倾，为了使人不易向后倾倒，背囊中的重物到人的重心的竖直线的距离最短。把重的物品放在背囊上部，应放在A处。
故答案为：液化；粗糙；A。
12．解：
（1）不计绳重及摩擦，使用滑轮组时的拉力F＝（G物+G动），
由图知，n甲＝2，n乙＝3，
则绳子自由端的拉力：F甲＝（G物+G动），F乙＝（G物+G动），所以F甲＞F乙，即使用乙装置更省力；
（2）因为不计绳重及摩擦，动滑轮重相同，提升的物体重和高度相同，且W有用＝G物h，W额＝G动h，
所以利用两滑轮组做的有用功相同、额外功相同，拉力做的总功也相同，时间也相同，根据P＝可知，甲乙的功率是相同的；
（3）由η＝可知，两滑轮组的机械效率相同。
故答案为：乙；相等；相等。
13．解：
（1）当闭合开关S、S1、S2，滑动变阻器的滑片移至最右端时，两灯并联且都正常发光，电流表测干路中的电流，
根据P＝UI 可得，
灯L1中的电流：I1＝＝＝0.5A，
灯L2中的电流：I2＝＝＝1A，
因为两灯并联，所以电路中的总电流：
I＝I1+I2＝0.5A+1A＝1.5A，即电流表的示数为1.5A；
（2）当变阻器R的阻值最大，且和两灯中电阻较大的灯泡串联时，电路中的总电阻最大，电路中的电流最小，消耗的总功率最小，
两灯的额定电压相同，L1的功率较小，由R＝可知，L1的电阻较大，
L1的电阻为：R1＝＝＝12Ω，
电路中的最大总电阻：R总大＝R1+R滑＝12Ω+18Ω＝30Ω，
由题意知，电源电压等于小灯泡的额定电压，为6V，
电路消耗的最小功率：
P小＝＝＝1.2W。
故答案为：1.5；1.2。
14．解：（1）材料和长度相同时，横截面积细的电阻大，所以中间细小处的电阻较大，
根据焦耳定律Q＝I2Rt可知，在电流相同的条件下，中间细小处产生的热量多，温度高，达到锡纸的着火点而使之燃烧；
（2）将它们并联后接在电源上时，
因并联电路中各支路两端的电压相等，
所以，加在R1，R2两端的电压之比U1：U2＝1：1，
通过R1与R2的电流之比：＝＝＝；
电功率之比：＝＝＝。
故答案为：（1）大；Q＝I2Rt；电流；（2）3：2；1：1；3：2。
15．解：
当人站在电梯上时，R的阻值减小，电路中电流增大，电磁铁变强，则衔铁被吸下，与触点2接触，此时电机直接接在电源两端，则电机上的电压增大，电动机转速变快。
故答案为：增强；变快。
三．计算题（共2小题，满分18分）
16．解：（1）潜水器受到的海水的压强：p＝ρ海水gh＝1.0×103kg/m3×10N/kg×10000m＝1.0×108Pa；
（2）根据p＝可知潜水器1m2的表面上受到海水的压力：F＝pS＝1.03×108Pa×1m2＝1.0×108N；
（3）“蛟龙号”浸没在海水中，潜水器排开海水的体积V排等于潜水器的体积V，
潜水器所受的浮力：
F浮＝ρ海水gV排＝1.0×103kg/m3×10N/kg×37m3＝3.7×105N。
答：（1）潜水器受到海水的压强为1.0×108Pa；
（2）潜水器1m2的表面上受到海水的压力为1.0×108N；
（3）潜水器所受的浮力为3.7×105N。
17．解：
（1）由图知，将S1闭合、S2断开，滑动变阻器滑片滑到最左端后，对R2短路，只有R1连入电路，
根据I＝可得：
R1＝＝＝20Ω；
（2）将S1、S2断开，滑动变阻器R0与R1串联，滑动变阻器滑到最右端后，则总电阻为：
R＝R0+R1＝30Ω+20Ω＝50Ω，
则电流表示数为I＝＝＝0.12A；
（3）S1、S2闭合，滑动变阻器R0、R2并联，电流表测量干路电流，由于电流表的量程为0～0.6A，
则干路最大电流为0.6A，
所以，通过R0最大电流为：
I0最大＝I最大﹣I2＝I最大﹣＝0.6A﹣＝0.3A；
根据I＝可得：
R0最小＝＝＝20Ω；
所以，滑动变阻器允许接入电路的阻值范围为20Ω～30Ω。
答：（1）定值电阻R1的阻值为20Ω；
（2）将S1、S2断开，滑动变阻器滑到最右端后，电流表此时的示数为0.12A；
（3）若电流表的量程为0～0.6A，将S1、S2闭合，滑动变阻器的取值范围为20Ω～30Ω。
四．实验探究题（共4小题，满分22分）
18．解：（1）将装有海波和石蜡的试管放在盛水的烧杯内加热，这样可以使物质受热均匀；
（2）由图知，温度计的分度值为1℃，所以其示数为25℃；
（3）由图像可知，海波在熔化过程中温度不变，所以海波在熔化过程中为固液共存态；
由图可知，在0﹣6min内，海波升高的温度多，由于相同质量的不同种物质，吸收相同的热量，温度变化大的吸热能力弱，所以0～6min海波比石蜡的吸热能力弱；
（4）8min～10min内，海波处于熔化过程中，不断吸热，温度保持不变，内能增大；
（5）海波是晶体，在熔化过程中，不断吸热，温度保持不变。
故答案为：（1）均匀受热；（2）25；（3）固液共存；弱；（4）增加；（5）温度不变。
19．解：（1）屏上呈现出最小、最亮的光斑，这便是凸透镜的焦点，透镜到光斑的距离为10cm。则此凸透镜的焦距约是10cm。
（2）把蜡烛放在该凸透镜的焦点上，通过凸透镜后的光线是平行的，所以将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的光斑；
（3）由图知，像偏上，所以应将光屏上移；当蜡烛距离凸透镜10.3cm时，此时物距处于f和2f之间，且稍大于焦距，所以物距远大于2f，无论怎么样移动光屏都得不到像，原因可能是因为光具座不够长造成的，故选A；
（4）小郭将烛焰移至距凸透镜5cm处，此时的物距为5cm，小于1倍焦距，成正立放大的虚像，应用为放大镜，虚像不能用光屏承接，但可以用眼睛看到；
（5）近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，光屏应向左移动才能成清晰的像。
故答案为：（1）最小、最亮；（2）不变；（3）上；A；（4）不能；放大镜；能；（5）左。
20．解：（1）杠杆处于静止状态是平衡状态；为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，杠杆右端偏高，应将杠杆右端的螺母向右端移动，使杠杆在水平位置平衡；
在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是为了直接从杠杆上测量力臂；
（2）一个钩码的重力为G，设杠杆的一个小格为L，
由杠杆的平衡条件F1L1＝F2L2知，
3G×4L＝F×3L
解得：F＝4G＝4×0.5N＝2N；
（3）图丙中，当弹簧测力计绕A点从C位置转动到D位置的过程中，要保持杠杆仍在水平位置平衡，则拉力F将变小，这是因为，当拉力由倾斜变成竖直时，阻力阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响；
（5）探究杠杆平衡的条件时，多次改变力和力臂的大小主要是为了获取多组实验数据归纳出物理规律，使结论具有普遍性，故选b；
故答案为：（1）平衡；右；测量力臂；（2）2；（3）变小；变大；（4）杠杆的自重对杠杆平衡有影响；（5）b。
21．解：（1）①由图可知，闭合开关，电压表与电流表串联后并联在待测电阻Rx的两端，电压表测量待测电阻Rx两端的电压，有示数；因电压表内阻很大，可视为断路，故电流表无示数；
②该实验中，电压表应与Rx并联，故连接与滑动变阻器之间的导线接错，应与电压表的正接线柱相连，正确的电路连接如图所示：
（2）①如图乙所示，电压表选用的是小量程，分度值为0.1V，电压表的示数为2.6V，此时通过的电流为0.26A，根据欧姆定律计算待测电阻Rx的阻值为：Rx＝；
②因电压表示数接近3V，要进行多次实验，则应减小Rx两端的电压，由U＝IR可知，应减小电路中的电流，即增大滑动变阻器接入电路的阻值，故滑片应向C端移动；
（3）用一根导线替代电流表，Rx与滑动变阻器串联，电压表测量Rx两端的电压，实验时，应先将滑动变阻器的滑片调到阻值最大处，闭合开关，滑动变阻器以最大阻值R接入电路，Rx两端电压为U1，再调节滑片，当滑片位于最小阻值处时，变阻器接入电路的电阻为0，Rx两端电压为U2，为电源电压；当滑动变阻器的滑片调到阻值最大处时，通过Rx的电流为：，则待测电阻Rx＝＝；
故答案为：（1）①有；无；②如图所示；（2）①10；②C；（3）①最大；②调节滑片P至滑动变阻器的阻值最小处；③。
五．综合能力题（共1小题，满分6分，每小题6分）
22．解：（1）采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）光电二极管是由半导体材料制成的；
（3）7500N变推力发动机工作时会消耗燃料，燃料燃烧，化学能转化为内能，内能再转化为机械能，故属于热机。
故答案为：（1）热值；（2）半导体；（3）属于；它采用液氢做燃料，将内能转化为机械能。
