2020年辽宁省朝阳市中考二模物理试题(解析版+原卷板)

这是一份2020年辽宁省朝阳市中考二模物理试题(解析版+原卷板)，文件包含精品解析2020年辽宁省朝阳市中考二模物理试题解析版docx、精品解析2020年辽宁省朝阳市中考二模物理试题原卷版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

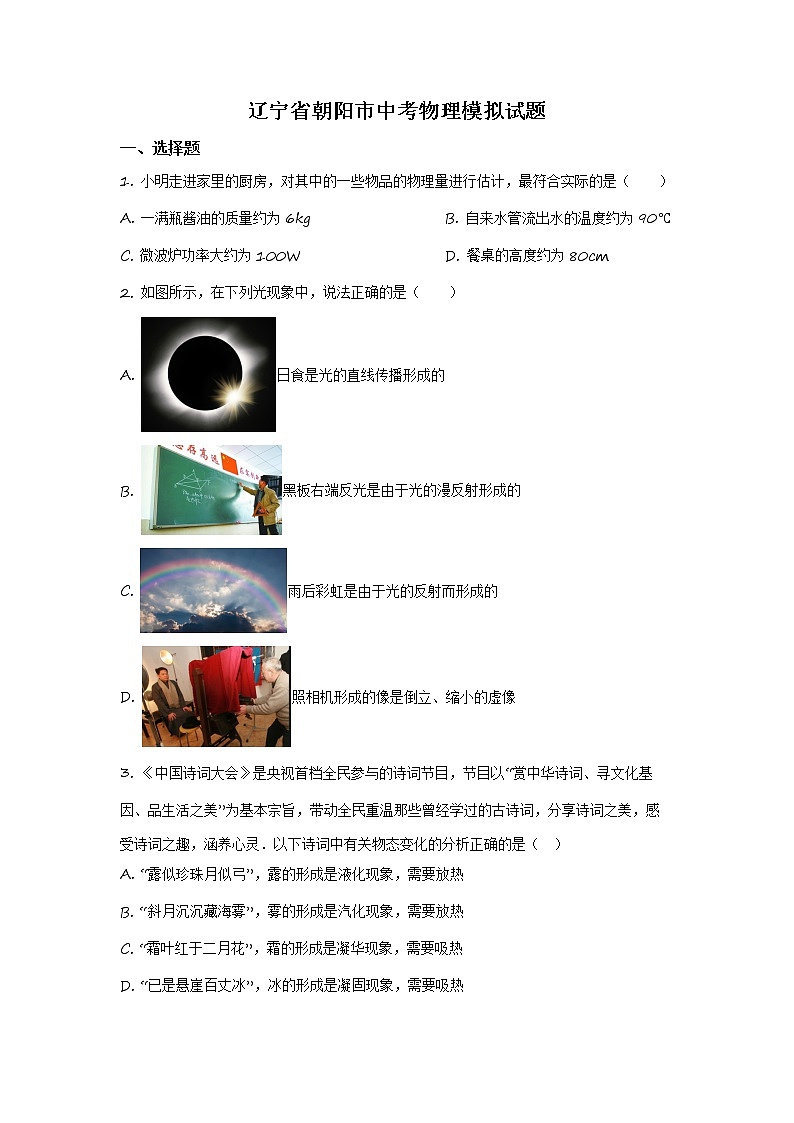

1. 小明走进家里的厨房，对其中的一些物品的物理量进行估计，最符合实际的是（ ）
A. 一满瓶酱油的质量约为6kgB. 自来水管流出水的温度约为90℃
C. 微波炉功率大约为100WD. 餐桌的高度约为80cm
【1题答案】
【答案】D
【解析】
【详解】A．一满瓶酱油的质量约为，不会6kg这么大的质量，A项不合题意；
B．自来水管流出水的温度约为20℃，不会达到90℃，90℃的水很烫，接近沸水的温度，B项不合题意；
C．微波炉是大功率用电器，其功率可达到1000W，C项不合题意；
D．中学生的身高约是1.60m，餐桌的高度约是人身高的一半，即，选项D符合题意。
故选D。
2. 如图所示，在下列光现象中，说法正确的是（ ）
A. 日食是光的直线传播形成的
B. 黑板右端反光是由于光的漫反射形成的
C. 雨后彩虹是由于光的反射而形成的

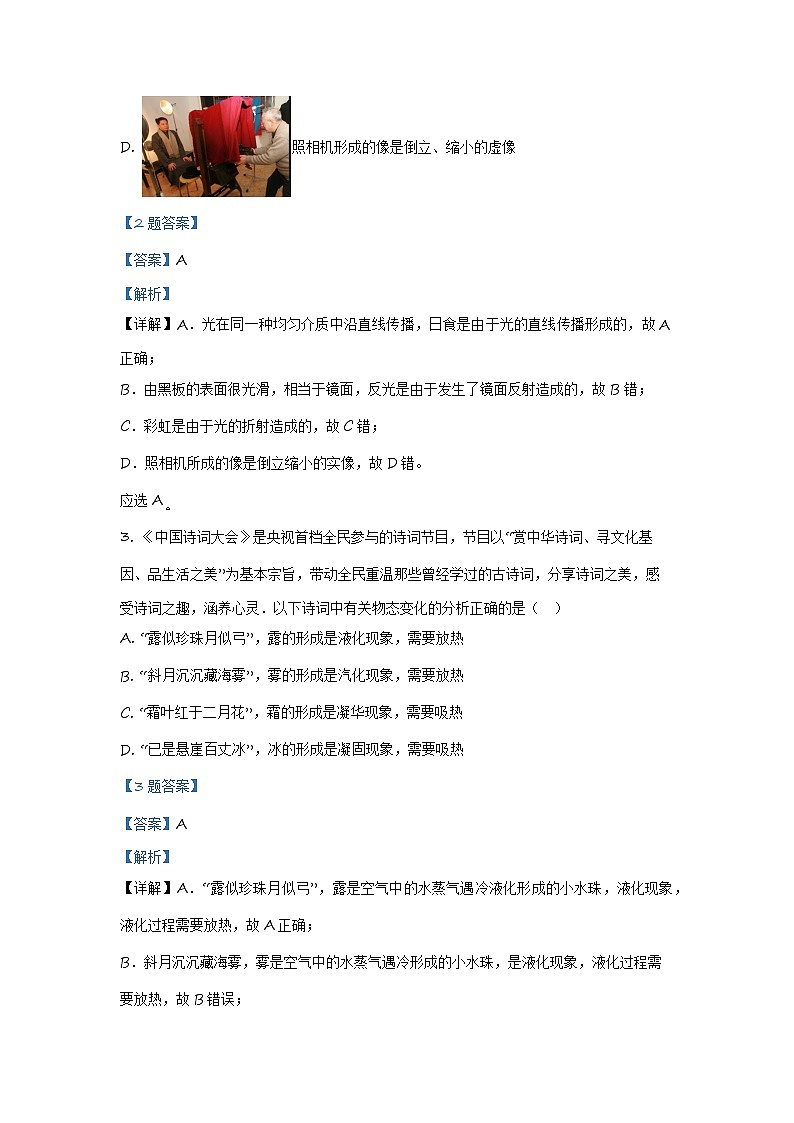

D. 照相机形成的像是倒立、缩小的虚像
【2题答案】
【答案】A
【解析】
【详解】A．光在同一种均匀介质中沿直线传播，日食是由于光的直线传播形成的，故A正确；
B．由黑板的表面很光滑，相当于镜面，反光是由于发生了镜面反射造成的，故B错；
C．彩虹是由于光的折射造成的，故C错；
D．照相机所成的像是倒立缩小的实像，故D错。
应选A
3. 《中国诗词大会》是央视首档全民参与的诗词节目，节目以“赏中华诗词、寻文化基因、品生活之美”为基本宗旨，带动全民重温那些曾经学过的古诗词，分享诗词之美，感受诗词之趣，涵养心灵．以下诗词中有关物态变化的分析正确的是（ ）
A. “露似珍珠月似弓”，露的形成是液化现象，需要放热
B. “斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C. “霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D. “已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
【3题答案】
【答案】A
【解析】
【详解】A．“露似珍珠月似弓”，露是空气中的水蒸气遇冷液化形成的小水珠，液化现象，液化过程需要放热，故A正确；
B．斜月沉沉藏海雾，雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，液化过程需要放热，故B错误；
C．“霜叶红于二月花”，霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华过程需放热．故C错误；
D．“已是悬崖百丈冰”，冰是水遇冷由液态变为固态形成的，是凝固现象，凝固过程需要放热，故D错误．

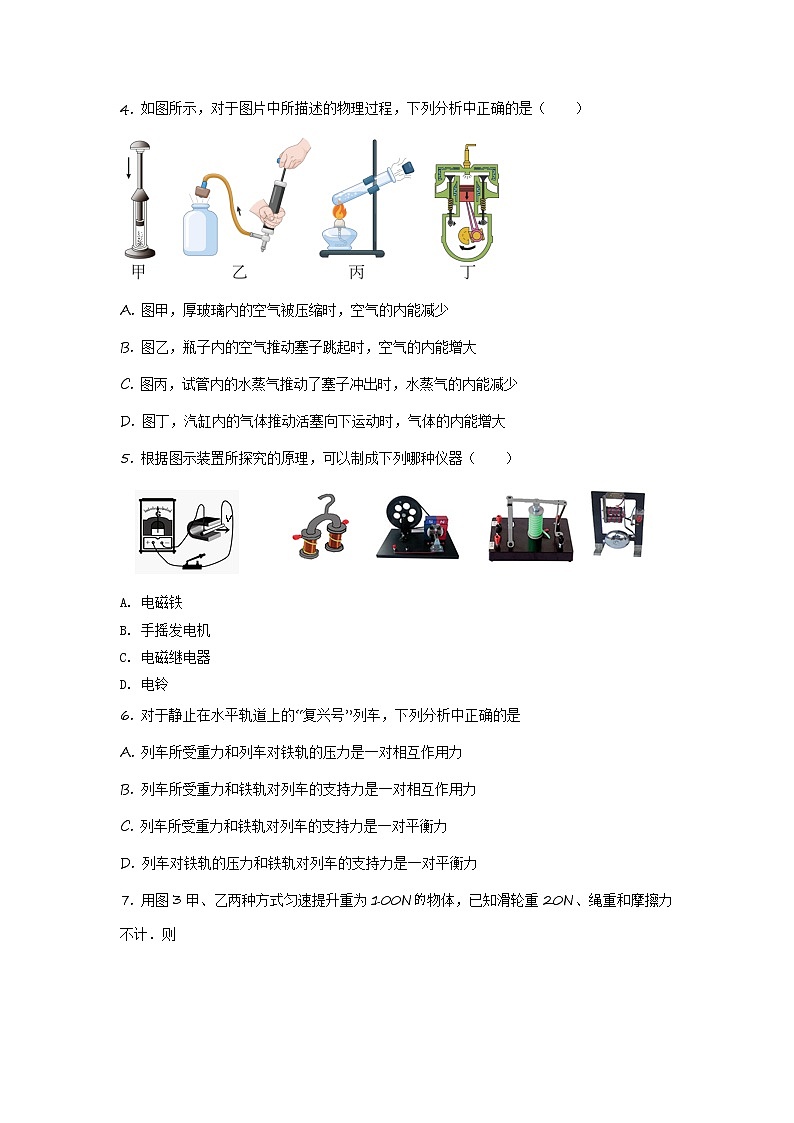

4. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A. 图甲，厚玻璃内的空气被压缩时，空气的内能减少
B. 图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C. 图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D. 图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
【4题答案】
【答案】C
【解析】
【详解】A．图甲，厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故B错误；
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故C正确；
D．图丁，汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故D错误。
故选C。
5. 根据图示装置所探究的原理，可以制成下列哪种仪器（ ）
A. 电磁铁
B. 手摇发电机
C. 电磁继电器
D. 电铃
【5题答案】
【答案】B
【解析】
【详解】A．开关闭合后，导体ab在磁场中做切割磁感线运动时，观察到电流表原来静止在中间的指针偏转，这就是电磁感应现象，根据这一原理制成了发电机。电磁铁是利用电流的磁效应的原理制成的，故A错误；
B．手摇发电机是利用电磁感应现象的原理制成的，故B正确；
C．电磁继电器是利用电流的磁效应的原理制成的，故C错误；
D．电铃中有电磁铁，也是利用电流的磁效应的原理制成的，故D错误。
故选B
6. 对于静止在水平轨道上的“复兴号”列车，下列分析中正确的是
A. 列车所受重力和列车对铁轨的压力是一对相互作用力
B. 列车所受重力和铁轨对列车的支持力是一对相互作用力
C. 列车所受重力和铁轨对列车的支持力是一对平衡力
D. 列车对铁轨的压力和铁轨对列车的支持力是一对平衡力
【6题答案】
【答案】C
【解析】
【详解】A．列车的重力和列车对铁轨的压力，这两个力作用在不同的物体上，大小相等、但方向相同，它们既不是平衡力，也不是相互作用力，故A错误；
BC． 列车的重力和铁轨对列车的支持力，这两个力都作用在列车上，并且大小相等、方向相反、作用在同一直线上，是一对平衡力，故B错误， C正确；
D．列车对铁轨的压力和铁轨对列车的支持力，这两个力分别作用在铁轨和列车上，并且大小相等、方向相反、作用在同一直线上，是一对相互作用力，故D错误．

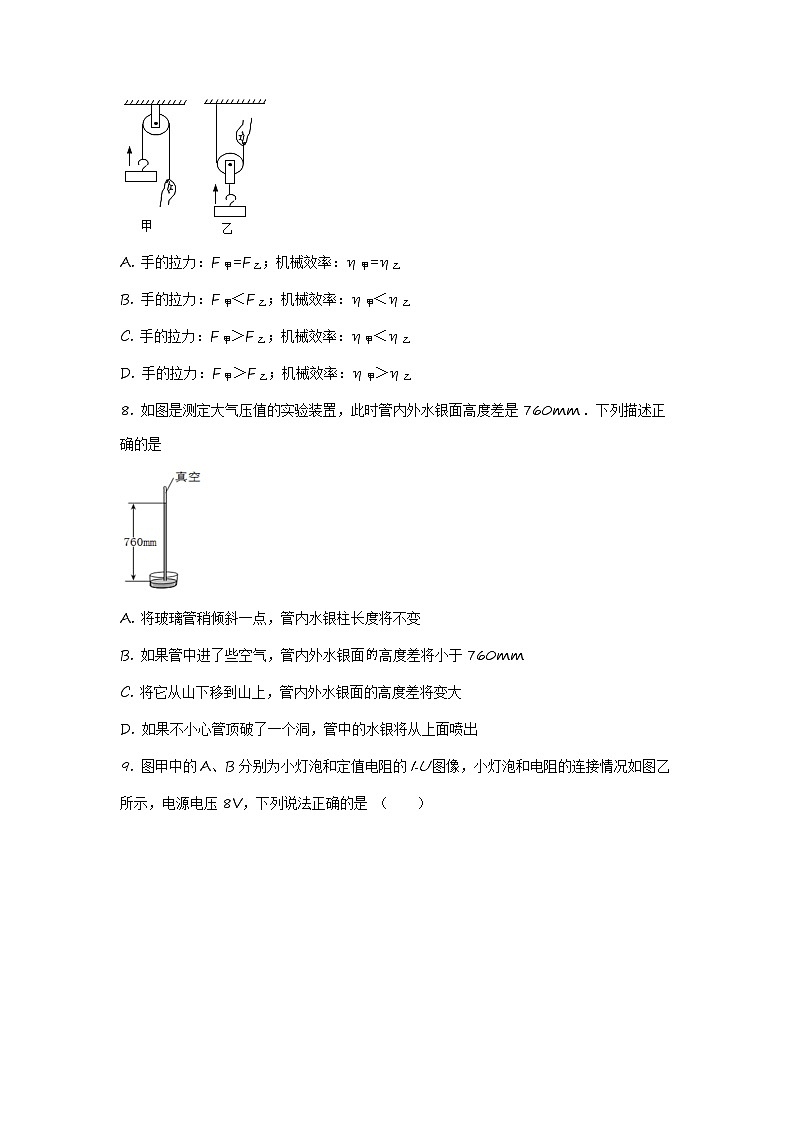

7. 用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则
A. 手的拉力：F甲=F乙；机械效率：η甲=η乙
B. 手的拉力：F甲＜F乙；机械效率：η甲＜η乙
C. 手的拉力：F甲＞F乙；机械效率：η甲＜η乙
D. 手的拉力：F甲＞F乙；机械效率：η甲＞η乙
【7题答案】
【答案】D
【解析】
【详解】由图可知，甲滑轮是定滑轮，使用该滑轮不省力，所以拉力等于物体的重力；乙滑轮是动滑轮，使用该滑轮可以省一半的力，即拉力等于物体和滑轮总重力的一半，则手的拉力：F甲＞F乙；两幅图中的W有是克服物体重力做的功是相同的，但乙图中拉力做功要克服动滑轮的重力做功，比甲图中做的总功要多，所以结合机械效率公式可知，有用功相同时，总功越大的，机械效率越小；
所以选D．
8. 如图是测定大气压值的实验装置，此时管内外水银面高度差是760mm．下列描述正确的是
A. 将玻璃管稍倾斜一点，管内水银柱长度将不变
B. 如果管中进了些空气，管内外水银面的高度差将小于760mm
C. 将它从山下移到山上，管内外水银面的高度差将变大
D. 如果不小心管顶破了一个洞，管中的水银将从上面喷出
【8题答案】
【答案】B
【解析】
【详解】，解答：在托里拆利实验中，水银柱的高度是由外界大气压的大小决定的，在玻璃管顶端真空的情况下，管内外水银柱的高度差一般不会改变．A. 玻璃管倾斜，管中水银柱长度将增大，高度差不变，故A错误；B. 管中进了空气，此时管内气体压强和水银压强之和等于外界大气压，所以管外水银面的高度差将小于760 mm．故B正确； C. 将它从山下移到山上，管内外水银面的高度差将变大，由于大气压随高度的增加而减小，所以管内外水银面的高度差将变小故C错误．D.在玻璃管的顶部穿一小孔，则玻璃管内外都与大气压相通，构成了连通器，则管内的水银液面将下降，最终与管外液面相平，故D错误．
点睛：在托里拆利实验中，水银柱的高度是由外界大气压的大小决定的，在玻璃管顶端真空的情况下，管内外水银柱的高度差一般不会改变．
9. 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是 （ ）
A. 小灯泡电阻随温度的增大而减小
B. 灯泡的实际电功率为0.6W
C. 电阻的阻值为0.05Ω
D. 电阻的电功率为1.8W
【9题答案】
【答案】BD
【解析】
【详解】A．小灯泡的电阻丝是金属，金属的电阻随着温度的增大而增大，故A选项错误；
B．由图可知，灯泡与R串联，电流相等，根据图甲，串联电压之和为8V，电流相等，可知当I=0.3A时，灯泡的电压为2V，电阻R的电压为6V，故灯泡的实际功率为
故B选项正确；
C．当R的电压为6V，通过的电流为0.3A，则电阻为
故C选项错误；
D．电阻的电功率
故D选项正确。
故选择BD。
二、填空题
10. （1）为了抗击新冠肺炎疫情，多地防疫站用洒水车在水平路面上喷洒消毒液，消毒车匀速前进喷洒的过程中，消毒车的动能______（选填变大、变小或不变），以路边的树木为参照物，消毒车是______的（选填运动或静止）的；
（2）在新冠肺炎防疫期间，在医院的某些场所无人时要进行杀菌，一般用______灯来进行；
（3）疫情期间，防控中心通过GPS定位系统锁定人、车的位置，是通过______传递信息，为了安全，车装有倒车雷达，当轿车倒车时，尾部在非安全距离内遇到人或障碍物，雷达就会发出警报，方便司机判断车尾与后部障碍物间的距离。在倒车雷达工作过程中，应用了______可以传递信息。
【10题答案】
【答案】 ①. 变小 ②. 运动 ③. 紫外线 ④. 电磁波 ⑤. 超声波
【解析】
【详解】(1)[1][2]消毒车匀速前进喷洒的过程中，速度不变，质量减小，故动能减小；以树木为参照物，汽车相对于树木位置改变，故汽车是运动的。
(2)[3]医院消毒一般使用紫外线灯消毒。
(3)[4][5] GPS定位是通过电磁波传递信息；倒车雷达利用的是超声波传递信息。
11. 消防员在紧急集合时，往往抓住一根竖直的杆从楼上滑下．如果某消防员自身及装备质量共80kg，当他抓着竖直的杆匀速下滑时，杆对人的摩擦力是_____N；接近地面时，他增大握力，则杆对手的摩擦力将_____（选填：增大、减小、不变）．（g＝10N/kg）
【11题答案】
【答案】 ①. 800 ②. 增大
【解析】
【分析】人匀速运动时处于平衡状态，受到平衡力，根据平衡条件求解摩擦力；滑动摩擦力大小与压力和接触面的粗糙程度有关，压力越大滑动摩擦力越大。
【详解】消防员自身及装备的重力是：G＝mg＝80kg×10N/kg＝800N，当他抓着竖直的杆匀速下滑时，处于平衡状态，受到的重力和杆对人的摩擦力是一对平衡力，大小相等、方向相反，所以受到的摩擦力是：f＝G＝800N，方向竖直向上；当用更大的力握杆，对杆的压力变大，则杆对手的滑动摩擦力也增大．
12. 检查视力时，人眼与视力表应相距5m，但某眼科医疗室两墙壁仅相距3m，于是采取这样的措施：在一面墙上挂视力表，在另一面墙上正对着视力表挂一平面镜，检查视力时，被检查者面向平面镜识别对面墙上镜子里的像，则被检查者应当离平面镜______m。
【12题答案】
【答案】2
【解析】
【详解】平面镜距离视力表3m，根据平面镜的成像特点，像与物到镜面的距离相等，视力表的像距离平面镜也为3m，所以人站在平面镜前2m处时，人眼与视力表的像正好相距5m。
13. 小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示，根据图中信息可得：（ g取10 N/kg ）圆柱体浸没在水中时受到的浮力是_____ N， 盐水的密度是________ kg/m3。
【13题答案】
【答案】 ①. 4 ②. 1.1×103
【解析】
【详解】[1]由图甲、丙所示实验可知，圆柱体浸没在水中时受到的浮力
[2]由排可知圆柱体的体积
由图甲、戊所示实验可知，圆柱体浸没在盐水中所受浮力
由得盐水的密度
14. 现有两个小灯泡，上面分别标有“6V，1.2W”和“12V，6W”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是_________V。
【14题答案】
【答案】10.8
【解析】
【详解】两灯泡的额定电流分别为
I1==0.2A
I2==0.5A
两灯泡的电阻分别为
R1==30Ω
R2==24Ω
因串联电路中各处的电流相等，且其中的一个灯泡持续正常发光，所以，电路中的电流为两灯泡额定电流较小的，即
I=I1=0.2A
因串联电路中总电阻等于各分电阻之和，所以，电源的电压
U=I(R1+R2)=0.2A×(30Ω+24Ω)=10.8V
15. 如图所示，当闭合S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L处_________（填“断路”或“短路”），把断开开关的台灯插头刚刚插进插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是_________。
【15题答案】
【答案】 ①. 断路 ②. （插头）短路
【解析】
【详解】[1][2]当闭合S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，不可能是短路，所以灯L处断路；把断开开关的台灯插头刚刚插进插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是短路。
16. 甲、乙两支完全相同的试管，内装质量相同的不同液体，甲管竖直放置，乙管倾斜放置，两管液面相平，如图所示，设液体对两管底的压强分别为p甲 和p乙，液体对两管底的压力分别为F甲和F乙，则p甲_______ p乙，F甲____F乙。（填“大于”、“等于”或“小于”）
【16题答案】
【答案】 ①. 大于 ②. 大于
【解析】
【详解】[1]甲、乙两支完全相同的试管，内装质量相等的不同液体，由图可知，V甲ρ乙，又由p=ρgh可知，在两管液面相平的情况下，则p甲>p乙。
[2]由题意知，甲液体对管底的压力为液体的重力，乙液体对管底的压力小于液体的重力，所以F甲>F乙。
17. 如图所示，用滑轮组拉动重100N的物体，在20 s内使物体A在水平方向上移动10 m，拉力F为40 N，地面对物体的滑动摩擦力为60 N，则拉力做功的功率为________ W，滑轮组的机械效率是________。
【17题答案】
【答案】 ①. 40 ②. 75%
【解析】
【详解】[1]由图可知，滑轮组绳子的有效段数n=2，所以绳子自由端移动的距离
拉力做的功
拉力做功的功率
[2]滑轮组克服摩擦力做的功为有用功，即有用功
拉力做的功为总功，则滑轮组的机械效率
18. (1)如(1)图所示是探究电流通过导体时产生热量与________的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是________J。
(2)利用(2)图甲所示电路进行实验探究，小灯泡L标有“6V 3W”字样，小灯泡的I﹣U关系如图乙所示，R为10Ω的定值电阻，当小灯泡电功率为0.3W时，电流表的示数为______A。
【18题答案】
【答案】 ①. 电流 ②. 200 ③. 0.4
【解析】
【详解】(1)[1]两个相同的电阻串联在电路中，通电时间和电阻相同，当给右边一个电阻并联一个电阻时，通过电阻R2的电流改变，探究电流产生热量跟电流关系。
[2]10s内电流通过R1产生的热量
Q=I2R1t=(2A)2×5Ω×10s=200J
(2)[3]由电路图可知，灯泡与定值电阻并联，电流表测干路中的电流，电压表测电源的电压。由图象可知，当灯泡两端的电压UL=1V，通过的电流IL=0.3A时，灯泡消耗的电功率为0.3W，因并联电路中各支路两端的电压相等，所以，通过定值电阻R的电流
IR==0.1A
因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数
I=IL+IR=0.3A+0.1A=0.4A
三、作图题
19. 有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示．请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置；
（3）光线a经过凸透镜后的折射光线．
（ ）
【19题答案】
【答案】
【解析】
【详解】因为反射光线好像是从虚像上发出的，已知点光源S在平面镜中的像与凸透镜的焦点F重合，所以反向延长光线a，与主光轴的交点为凸透镜的焦点F；画出像S′（F）的对称点,可得点光源的位置S；光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴，如图所示：
20. 如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂．请在图中作出阻力臂L2及动力F1的示意图．
（ ）
【20题答案】
【答案】
【解析】
【分析】根据力臂是支点到力的作用线的垂直距离可作出F2的力臂L2，根据力的作用线与力臂垂直，可作出力的作用线，与杠杆的交点就是力的作用点，根据动力和阻力的关系可确定力的方向．
【详解】由图可知，O为支点，物体对杠杆的拉力是阻力F2，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；
作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：：
四、简答题
21. 高速铁路是一种安全、舒适、低碳环保的运输方式，复兴号电力动车组是世界上运营时速最高的高铁列车。三个级别为CR420/300/200，数字表示最高时速，其对应的最高运营时速为高速铁路350 km/h、快速铁路250 km/h、城际铁路160km/h。请你用学过的物理知识回答下列问题：
(1)铁轨为什么要铺在枕木上？
(2)动车组进站时机械能的大小是怎么变化的？
(3)列车疾驰而过时，人离得太近为什么会被吸向车体？
【21题答案】
【答案】(1)当压力一定时，增大受力面积，减小压强；(2)减少；(3)列车高速行驶时，列车和人之间的空气流速大，压强小，人外侧的气压大于内侧的气压，从而把人压向车体。
【解析】
【详解】(1)火车的重力比较大，如果铁轨直接铺在路面上，与地面的接触面积较小，对地面产生较大的压强，导致损坏地面，铁轨铺在枕木上，可以增大与地面的接触面积，当压力一定时，增大受力面积，减小压强。
(2)动车组进站时,质量不变，高度也不变，所以动车组重力势能不变，但动车组的速度会逐渐减小，动能不断减小，所以动车组进站时机械能的大小是减少的。
(3)流体流速大的地方压强小，列车高速行驶时，列车和人之间的空气流速大，压强小，人外侧的气压大于内侧的气压，从而把人压向车体。
五、实验探究题
22. （1）小刚用图甲装置（火焰稳定）做晶体熔化实验。在晶体熔化过程中，将试管拿出，熔化停止，放回杯中，又继续熔化。实验完成之后，根据实验数据绘制了熔化图像，如图乙所示。
①使用水浴法加热的目的是______；
②通过实验现象及图像，我们可以得出晶体熔化的特点是______；
③某兴趣小组用甲、乙、两三个相同的烧杯盛等量的水，采用相同的装置同时开始加热，但所用的导热介质分别为水、油、细砂。加些一段时间后，三种导热介质的温度先后达到一个稳定值（水温100℃、油温180℃、沙温250℃），再过足够长的时间后（烧杯中的水足够多），下列说法正确的是______
A.三个烧杯中的水均在沸腾
B.三个烧杯中的水均不在沸腾
C.三烧杯中水温
D.三烧杯中水温
（2）如下图甲所示是“比较不同物质的吸热能力”的实验装置，烧杯中装有质量相同、初温相同的两种液体A和B，将规格相同的电加热器分别浸没在两种液体中，同时加热。用秒表测出液体加热到相同温度时所用的时间，表中是小明记录的实验数据：

①加热液体A所用的时间如图乙所示，是______s；
②上述实验中，液体______的比热容较大；
③若用不同的方法进行实验比较两种液体的比热容，则在实验中应控制______相同。
【22题答案】
【答案】 ①. 使被加热固体受热均匀 ②. 吸热，但温度保持不变 ③. C ④. 337.5 ⑤. A ⑥. 加热时间
【解析】
【详解】(1)①[1]水浴加热可以使受热物体受热更加均匀。
②[2]分析图乙可知，晶体在熔化过程中持续吸热但温度不变。
③[3]三个烧杯由于装的都是水，所以温度到达沸点后不会在上升，故选C。
(2)①[4]停表大盘单位是s，小盘单位是min，由图可知，此时是5min37.5s，也就是337.5s。
②[5]A、B两种液体升高相同温度，但A要吸收更多热量，故A的吸热能力更强，比热容更大。
③[6]控制加热时间相同，记录变化的温度，也可比较出比热容的大小。
23. 在进行光学实验的探究过程中：
(1)为了探究光反射时的规律，小明进行了如图所示的实验
①图中反射角的度数为_____。
②小明在实验时，将硬纸板B沿ON向后折，发现找不到反射光线OF，这个现象说明∶____________。
(2)小明利用透明玻璃板、两段完全相同的蜡烛A和B等器材探究平面镜成像的特点。实验时他将玻璃板竖直向上提起1cm，则烛焰的像_____
A、竖直向上移动2cm B、竖直向上移动1cm
C、竖直向下0.5cm D、像位置保持不变
【23题答案】
【答案】 ①. 40° ②. 反射光线、入射光线和法线在同一平面内 ③. D
【解析】
【详解】(1)[1]由图可知，图中入射光线与法线的夹角为40°，即入射角为40°，根据光的反射定律可知，反射角等于入射角，所以图中反射角的度数为40°。
[2]将硬纸板B沿ON向后折，纸板的左右两端不在同一平面内，发现找不到反射光线OF，这个现象说明∶反射光线、入射光线和法线在同一平面内。
(2)[3]实验时他将玻璃板竖直向上提起1cm，玻璃板仍是竖直放置，蜡烛的位置不动，由平面镜成像规律可知，烛焰的像与蜡烛关于玻璃板对称，玻璃板仍是竖直放置，所以烛焰的像的位置保持不变。
故选D。
24. 小强用一个焦距为8cm的凸透镜做“凸透镜成像规律实验”，装置如图所示。首先，他们将凸透镜固定在光具座的50cm的位置。再将蜡烛放在38cm的位置，左右移动光屏，直到屏上出现清晰的像。
(1)此时像是_______的实像（填“放大”“缩小”）。若向左移动蜡烛，像会变_______（填“大”或“小”）；
(2)小强将自己的近视镜放在凸透镜前，若想得到清晰的像，应向_______移动光屏（填 “左”或“右”）；
(3)小强家里也有一个凸透镜，弟弟不小心把它摔坏了，怕哥哥责怪自己，就用橡皮泥把遗失的部分补上（如图所示），悄悄放回原处。小强如果用这个凸透镜做“探究凸透镜成像规律"的实验，则在光屏上的成像情况是_____
A.光屏上的像与原镜片成像情况几乎相同 B.光屏上能出现两个烛焰的实像
C.光屏上能出现一个残缺的实像 D.光屏上能出现三个烛焰的实像‍
【24题答案】
【答案】 ①. 放大 ②. 小 ③. 右 ④. A
【解析】
【详解】(1)[1]凸透镜的焦距是8cm，将凸透镜固定在光具座的50cm的位置，将蜡烛放在38cm的位置，物距
u=50cm-38cm=12cm
2f＞u＞f
成倒立、放大的实像。
[2]凸透镜成实像时，物距变大，像距变小，像变小，向左移动蜡烛，物距变大，像变小。
(2)[3]将自己的近视眼镜放在凸透镜前，近视眼镜是凹透镜，对光线有发散作用，即延迟了光线会聚，所以光屏向右移动才能在光屏上再次得到清晰的像。
(3)[4]用橡皮泥把遗失的部分补上后，仍然是一个凸透镜，虽然橡皮泥代替凸透镜的一部分，但其他部分经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
故选A。
25. 利用如图的实验装置探究“杠杆的平衡条件”。
(1)实验前，首先把质量分布均匀的杠杆中点作为支点，然后调节杠杆在水平位置平衡，这样做的目的是____，若出现图甲所示情况，应将杠杆的平衡螺母向___（选填“左”或“右”）调。
(2)如图乙所示，杠杆在水平位置平衡，若在Ａ处下方再挂一个相同的钩码，为使杠杆保持水平平衡，需将挂在Ｂ处的钩码向右移动____个格。若将图乙A、B两处下方挂的钩码同时朝远离支点O的方向移动一小格，则杠杆___（选填“仍保持平衡”“左端下沉”或“右端下沉”）。
(3)如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数将___（选填“大于”“小于”“等于”）1N。（每个钩码重0.5N）
【25题答案】
【答案】 ①. 便于测量力臂 ②. 右 ③. 1 ④. 左端下沉 ⑤. 大于
【解析】
【详解】(1)[1][2]使杠杆在水平位置平衡这样做的目的是为了便于直接读出力臂；杠杆不在水平位置，左端向下倾斜，则重心应向右移动，故应向右调节左端或右端的平衡螺母。
(2)[3]设一个钩码重为G，一格的长度为l；根据杠杆的平衡条件可得
4G×2l=2G×nl
n=4
原来B处在3格位置，故应该将B处所挂钩码须向右移动1格。
[4]A、B两处下方挂的钩码同时朝远离支点O的方向移动一小格，左端
3G×3l=9Gl
右端
2G×4l=8Gl
9Gl＞8Gl
杠杆左端下沉。
(3)[5]不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，由杠杆的平衡条件得到
3G×2l=F×3l
F=2G=2×0.5N=1N
保持B点不变，若拉力F从a到b倾斜时，此时F的力臂变短，阻力和阻力臂不变，根据杠杆的平衡条件得到拉力变大，弹簧测力计的示数大于1N。
26. 在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20 1.5A”的滑动变阻器，导线若干。
(1)请用笔画线代替导线，将图中实物电路连接完整_____（要求连线不得交叉；电流表的量程选择要恰当；滑片P向右移动时灯泡变亮）；
(2)闭合开关前，滑片P应移到最_____端（填“左”或“右”）。
(3)甲组同学闭合开关后，发现小灯泡不亮，但电压表和电流表都有示数。灯泡不亮的原因是__________。
(4)下表是按正确的操作测得的数据，小灯泡正常发光时的电阻为_______Ω，从表中计算出三次小灯泡的阻值不相等，其原因是__________。
(5)乙组在实验完成后，接着探究“电流和电阻的关系”，选用的三个电阻分别是R1=5Ω，R2=10Ω，R3=20Ω。将小灯泡换为R1，改好电路后，调节滑动变阻器的滑片，使电压表的示数为2V，记下电流表的示数I1。再用R2替换R1接入电路，接下来向______端移动滑片，使电压表的示数仍为2V，记下电流表的示数I2。第三次用R3替换R2接入电路，发现无论如何调节滑片，电压表的示数始终大于2V，请写出一种使电压表的示数能达到2V的办法：____________。
【26题答案】
【答案】 ①. ②. 左 ③. 小灯泡的实际功率太小 ④. 9.5 ⑤. 小灯泡灯丝的电阻随温度的变化而变化 ⑥. 左 ⑦. 换用最大阻值更大的滑动变阻器
【解析】
【详解】(1)[1]由题意可知，小灯泡正常发光时的电流
所以电流表应选择0~0.6A的量程，滑片P向右移动时灯泡变亮，即滑片向右移动滑动变阻器接入电路电阻变小，所以滑动变阻器接右下接线柱，电路连接图如图所示
。
(2)[2]开关闭合前，滑动变阻器的滑片应滑到阻值最大处，由滑动变阻器的接入方式可知，滑片P应移到最左端。
(3)[3]电压表和电流表都有示数，说明电路是通路，灯泡不亮是因为滑动变阻器的电阻过大，电路中电流过小，导致灯泡实际功率过小，所以灯泡不亮的原因是小灯泡的实际功率太小。
(4)[4]由表中数据可知，当小灯泡电压为3.8V时，电流为0.40A，由欧姆定律可知，小灯泡正常发光时的电阻
[5]小灯泡的电阻会受到温度的影响，所以三次小灯泡的阻值不相等，其原因是小灯泡灯丝的电阻随温度的变化而变化。
(5)[6]在串联电路中，导体两端电压与其阻值成正比，所以用R2替换R1接入电路，定值电阻阻值增大，其两端电压变大，要保持定值电阻两端电压仍然为2V，需要增大滑动变阻器接入电路的电阻，即接下来向左端移动滑片。
[7]用R3替换R2接入电路，同样定值电阻阻值变大，要保持定值电阻两端电压仍然为2V，需要增大滑动变阻器接入电路的电阻，实验中发现无论如何调节滑片，电压表的示数始终大于2V，说明滑动变阻器的电阻不能增大到所需要的值，说明滑动变阻器最大阻值偏小，要使电压表的示数能达到2V，可以换用最大阻值更大的滑动变阻器。
六、计算题
27. 新能源电气混合公交车已经在我市“登陆”。公交车满载时总质量为8t，输出功率为72kW。（g取10N/kg，天然气的热值q=4×107J/m3）
(1)公交车在10min内行驶了9km，求行驶的平均速度；
(2)公交车在这段路程中所受的阻力；
(3)公交车满载静止在水平地面上时，对地面的压强是2×105Pa，求轮胎与地面接触的总面积；
(4)公交车匀速行驶10min，完全燃烧天然气2.7m3，求发动机的效率。
【27题答案】
【答案】(1)15m/s；(2)4800N；(3)0.4m2；(4)40%
【解析】
【详解】(1)行驶的路程
s=9km=9000m
行驶的时间
t=10min=600s
行驶的平均速度
v==15m/s
(2)输出功率
P=72kW=72000W
由
P=
F==4800N
因为车匀速直线运动
f=F=4800N
(3)对地面的压力
F=G=mg=8×103kg×10N/kg=8×104N
轮胎与地面接触的总面积
S==0.4m2
(4)天然气完全燃烧放热
Q放=Vq=2.7m3×4×107J/m3=1.08×108J
发动机所做的功
W=Pt=72000W×600s=4.32×107J
发动机的效率
η==40%
答：(1)行驶的平均速度是15m/s；
(2)公交车在这段路程中所受的阻力是4800N；
(3)轮胎与地面接触的总面积是0.4m2；
(4)发动机的效率是40%。
28. 如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R1均 为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如图所示（低温焖饭档额定功率模糊不清），求：
（1）电饭锅高温烧煮0.5h消耗的电能；
（2）电饭锅低温焖饭时的额定功率；
（3）电热丝R1的阻值；
（4）若用该电饭锅的高温烧煮档烧水，6min能将2kg、20℃的水加热至50℃，求电饭锅的效率。
‍
【28题答案】
【答案】（1）；（2）40W；（3）60.5Ω；（4）83.33%
【解析】
【详解】(1)电饭锅高温烧煮0.5h消耗的电能
(2)开关S闭合，S1断开时，电饭锅低温焖饭时，只有工作，额定功率为
(3)开关S和S1都闭合时, 与并联，电饭锅高温烧煮，的功率为
的阻值
(4)水吸收的热量
消耗的电能

电饭锅的效率
答：(1)电饭锅高温烧煮0.5h消耗的电能是；
(2)电饭锅低温焖饭时的额定功率是40W；
(3)电热丝R1的阻值是60.5Ω；
(4)电饭锅的效率是83.3%。
液体
质量/g
初温/℃
加热时间/s
末温/℃
A
60
20

45
B
60
20
120
45
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.33
0.34
0.40
电阻R/
6.0
8.8
额定电压
220V
额定功率
高温烧煮
840W
低温焖饭
电源频率
50Hz
