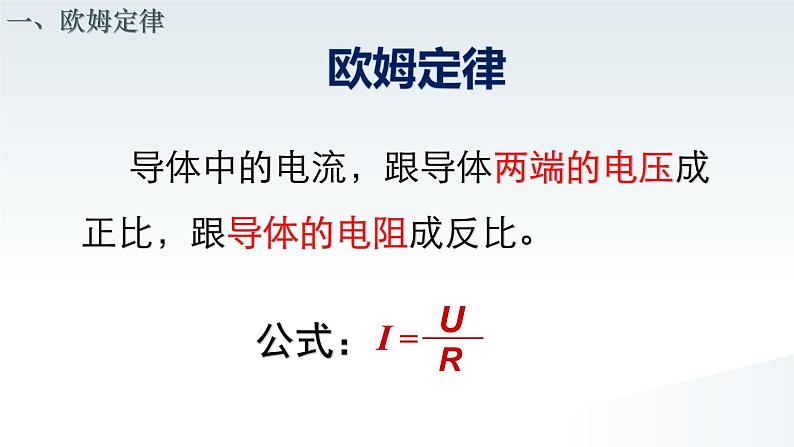

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

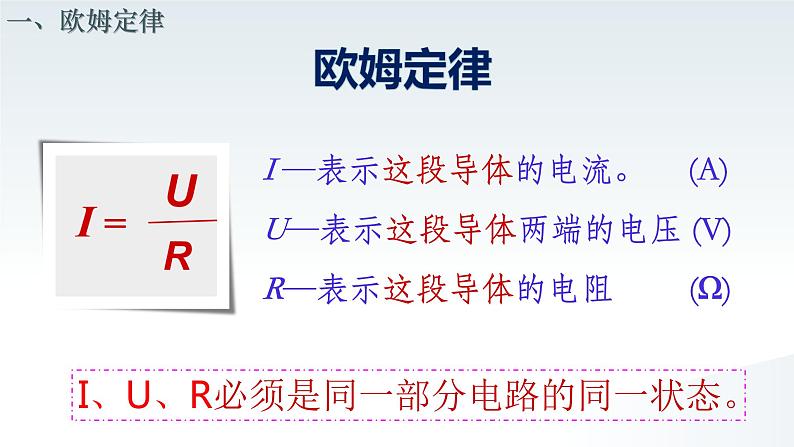

I —表示这段导体的电流。 (A) U—表示这段导体两端的电压 (V) R—表示这段导体的电阻 (Ω)
I、U、R必须是同一部分电路的同一状态。

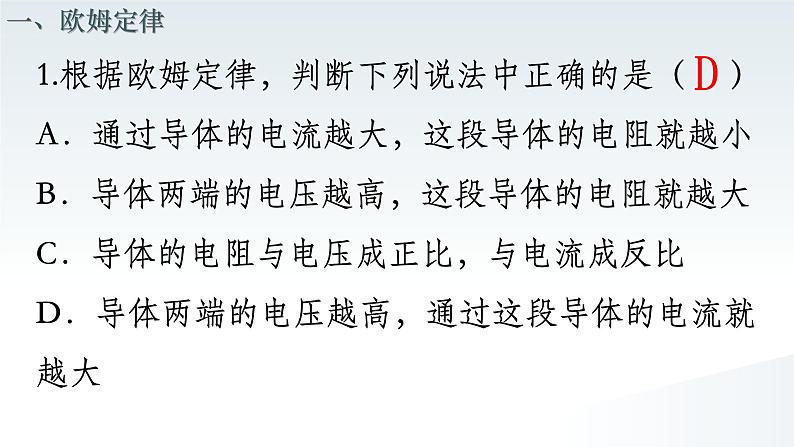

1.根据欧姆定律，判断下列说法中正确的是（ ）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体的电流就越大
2.李明同学在探究“通过导体的电流与导体两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（　　）
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联接到电压为2 V的电源上时，干路中的电流为0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零
3.某电阻两端的电压为3 V时，通过的电流为0.5 A，则该电阻的阻值是________Ω；若要使通过该电阻的电流变为1 A，电阻两端所加的电压应为________V；若该电阻两端电压为0，其阻值是________Ω。
4.某导体中的电流与它两端电压的关系如图,下列说法正确的是( C )A.该导体两端的电压随电流的增大而减小B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时,电阻为5 ΩD.当导体两端的电压为2 V时,电流为0.6 A
通电状态下，只发热的电路，即通电状态下电能全部转化为电阻内能而不对外做功的电路。
白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗
等____分____,电阻_____,电压______。
增加电阻两端的电压，滑动变阻器阻值需要变小。
探究导体中的电流跟导体两端的电压的关系
探究导体中的电流跟导体的电阻的关系
导体电阻变大后，滑动变阻器阻值需要变大。
等____分____,电阻_____,电流______。
5. 如图所示,电源电压U为9 V并保持不变,电阻R1阻值10 Ω。闭合开关S后,电流表A的示数I为1.2 A。求:( 1 )电流表A1的示数I1;( 2 )电阻R2的阻值。
在串联电路中，根据U=U1+U2 且U＝IR得：U1＝I1R1，U2＝I2R2 可得：IR= I1R1+ I2R2 因为：I=I1=I2 所以： R= R1+ R2
串联电路的总电阻等于串联电阻之和
串联电路的总电阻越串越大
在并联电路中，根据I=I1+I2且I＝U/R得：I1＝U1/R1、I2＝U 2/R2 可得：U/R= U1/R1+ U 2/ R2 因为：U=U1=U2 所以：1/R= 1/R1+ 1/R2
并联电路中总电阻的倒数等于各并联电阻的倒数之和
并联电路的总电阻越并越小
1.( 安徽中考 )某定值电阻两端加上10 V的电压时,测得通过它的电流为2 A,则其阻值为 5Ω ,若电压为0,则它的阻值为 5Ω 。
2.( 自贡中考 )两个电阻甲和乙,电阻值分别为20 Ω、40 Ω,将它们串联接入电路中,则甲、乙两电阻两端的电压之比为1∶2;将它们并联接入电路中,通过甲、乙两电阻的电流之比为2∶1。
