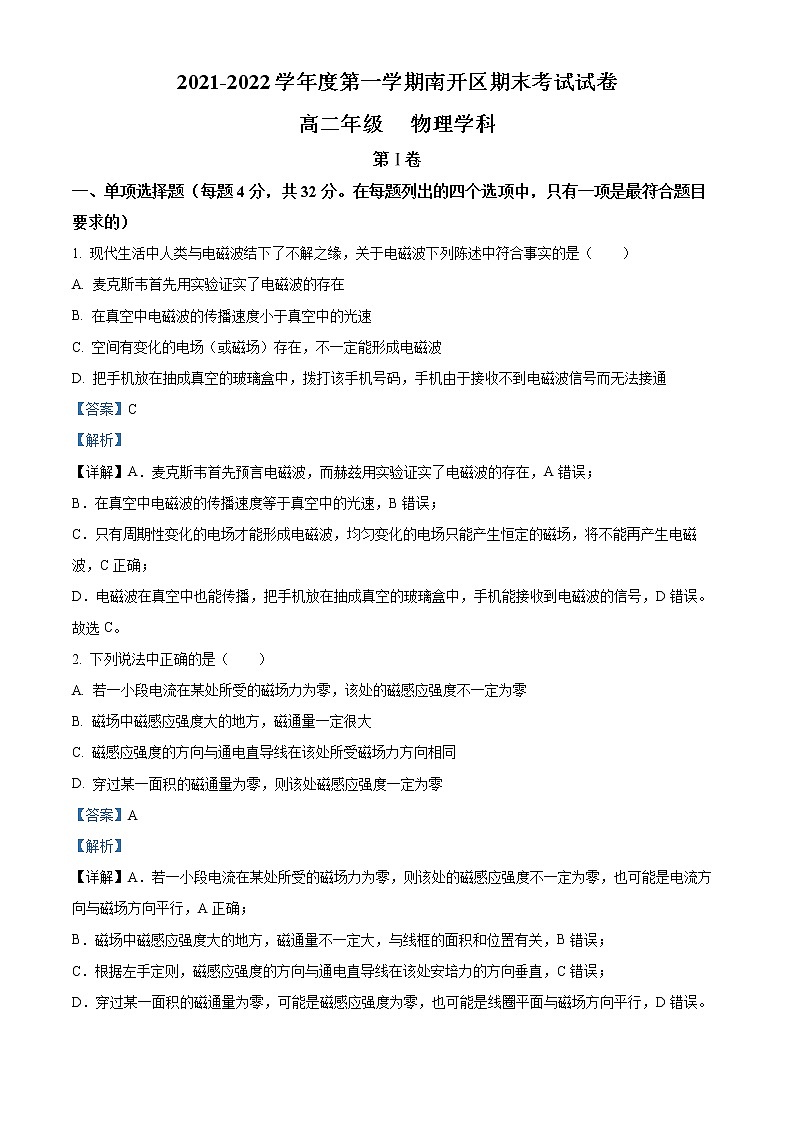

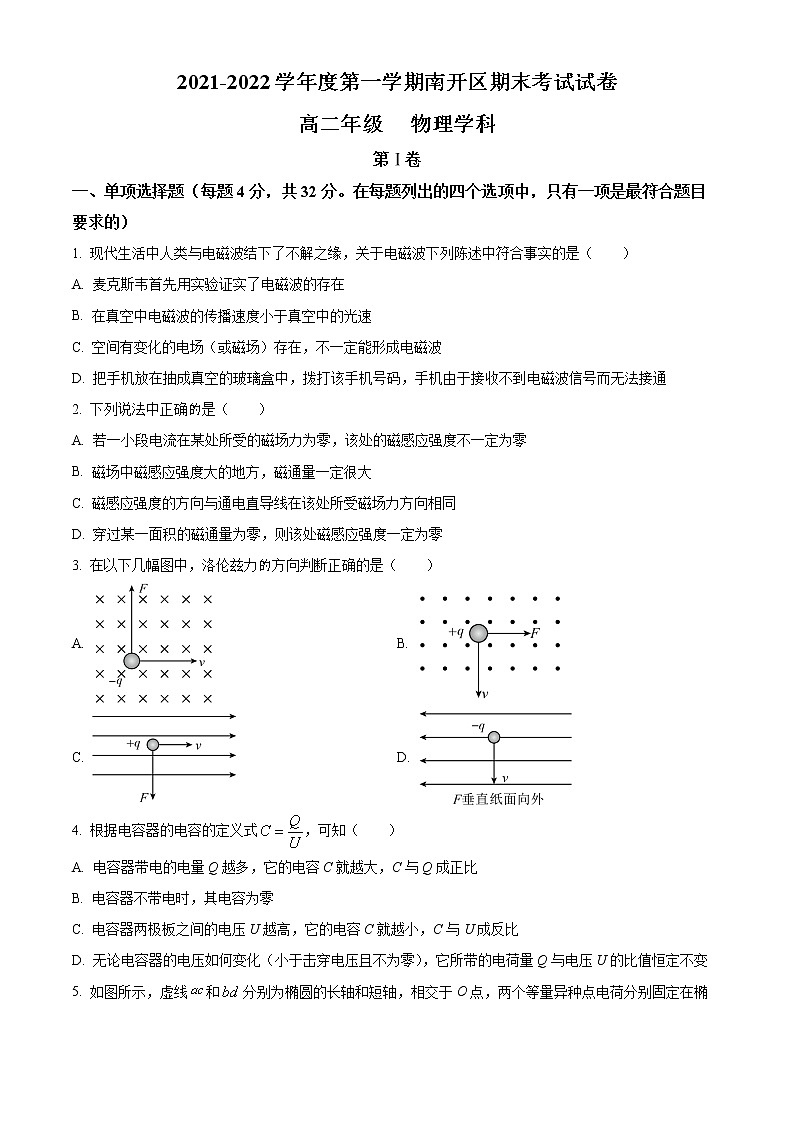

2021-2022学年度第一学期南开区期末考试试卷

高二年级   物理学科

第Ⅰ卷

一、单项选择题（每题4分，共32分。在每题列出的四个选项中，只有一项是最符合题目要求的）

1. 现代生活中人类与电磁波结下了不解之缘，关于电磁波下列陈述中符合事实的是（　　）

A. 麦克斯韦首先用实验证实了电磁波的存在

B. 在真空中电磁波的传播速度小于真空中的光速

C. 空间有变化的电场（或磁场）存在，不一定能形成电磁波

D. 把手机放在抽成真空的玻璃盒中，拨打该手机号码，手机由于接收不到电磁波信号而无法接通

2. 下列说法中正确是（　　）

A. 若一小段电流在某处所受的磁场力为零，该处的磁感应强度不一定为零

B. 磁场中磁感应强度大的地方，磁通量一定很大

C. 磁感应强度的方向与通电直导线在该处所受磁场力方向相同

D. 穿过某一面积的磁通量为零，则该处磁感应强度一定为零

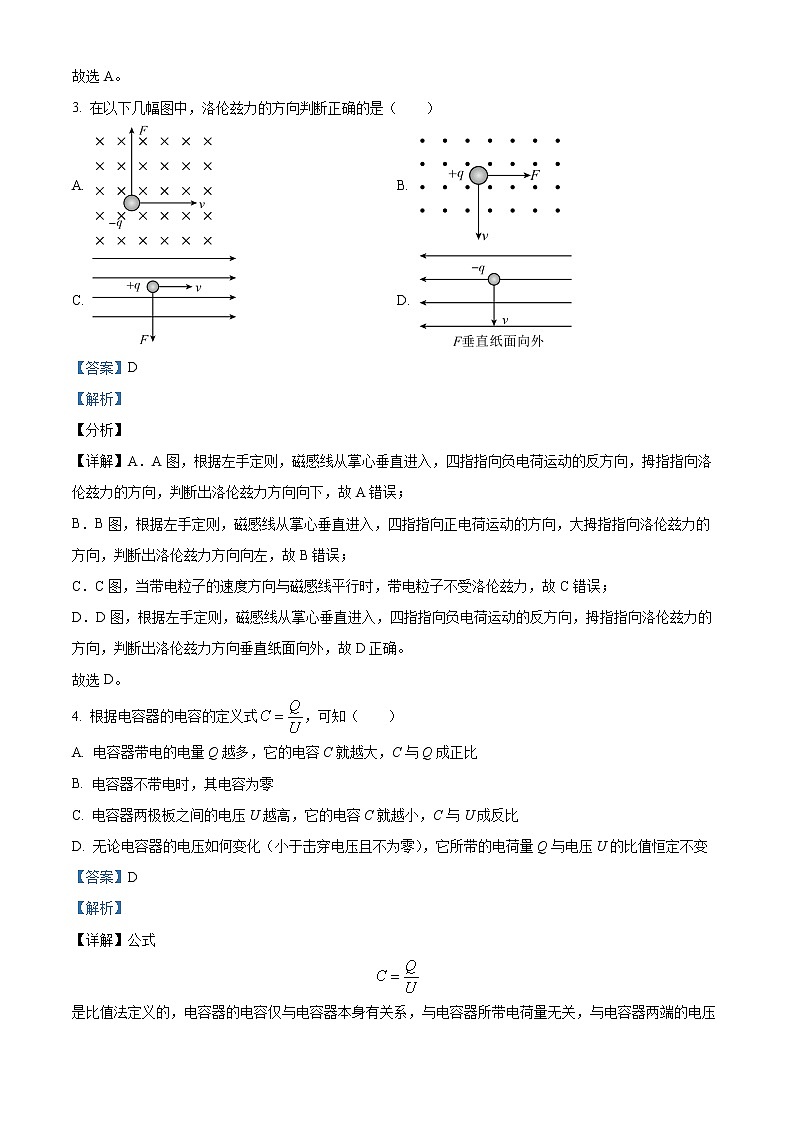

3. 在以下几幅图中，洛伦兹力方向判断正确的是（　　）

A.  B.

C.  D.

4. 根据电容器的电容的定义式，可知（　　）

A. 电容器带电的电量Q越多，它的电容C就越大，C与Q成正比

B. 电容器不带电时，其电容为零

C. 电容器两极板之间的电压U越高，它的电容C就越小，C与U成反比

D. 无论电容器的电压如何变化（小于击穿电压且不为零），它所带的电荷量Q与电压U的比值恒定不变

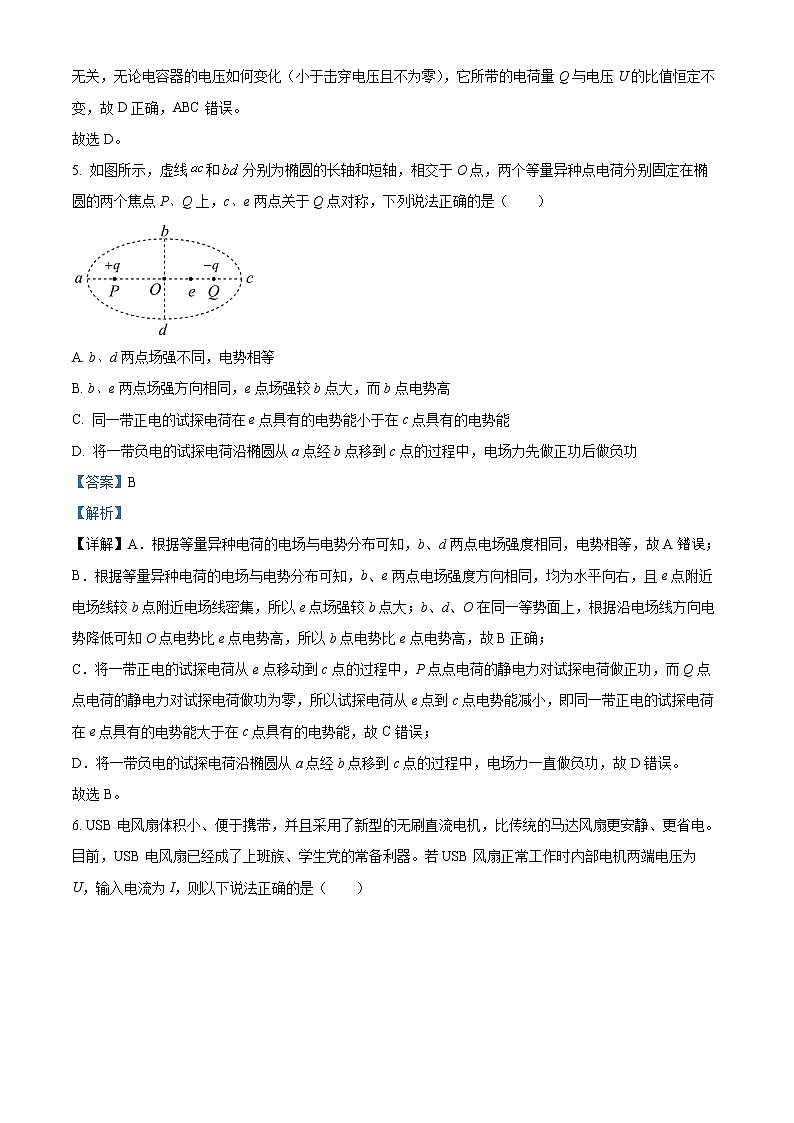

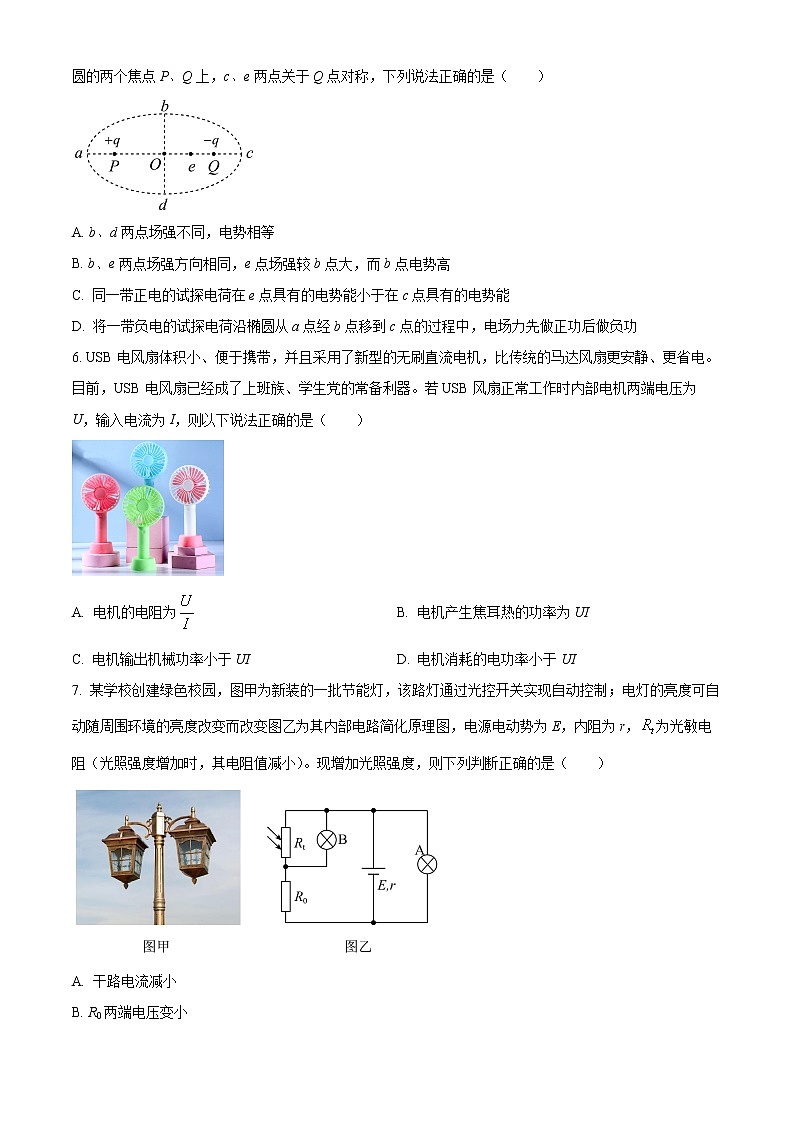

5. 如图所示，虚线和分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别固定在椭圆的两个焦点P、Q上，c、e两点关于Q点对称，下列说法正确的是（　　）

A. b、d两点场强不同，电势相等

B. b、e两点场强方向相同，e点场强较b点大，而b点电势高

C. 同一带正电的试探电荷在e点具有的电势能小于在c点具有的电势能

D. 将一带负电的试探电荷沿椭圆从a点经b点移到c点的过程中，电场力先做正功后做负功

6. USB电风扇体积小、便于携带，并且采用了新型的无刷直流电机，比传统的马达风扇更安静、更省电。目前，USB电风扇已经成了上班族、学生党的常备利器。若USB风扇正常工作时内部电机两端电压为U，输入电流为I，则以下说法正确的是（　　）

A. 电机的电阻为 B. 电机产生焦耳热的功率为UI

C. 电机输出机械功率小于UI D. 电机消耗的电功率小于UI

7. 某学校创建绿色校园，图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制；电灯的亮度可自动随周围环境的亮度改变而改变图乙为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断正确的是（　　）

A. 干路电流减小

B. R0两端电压变小

C. B灯变亮，A灯变暗

D. A、B两灯都变暗

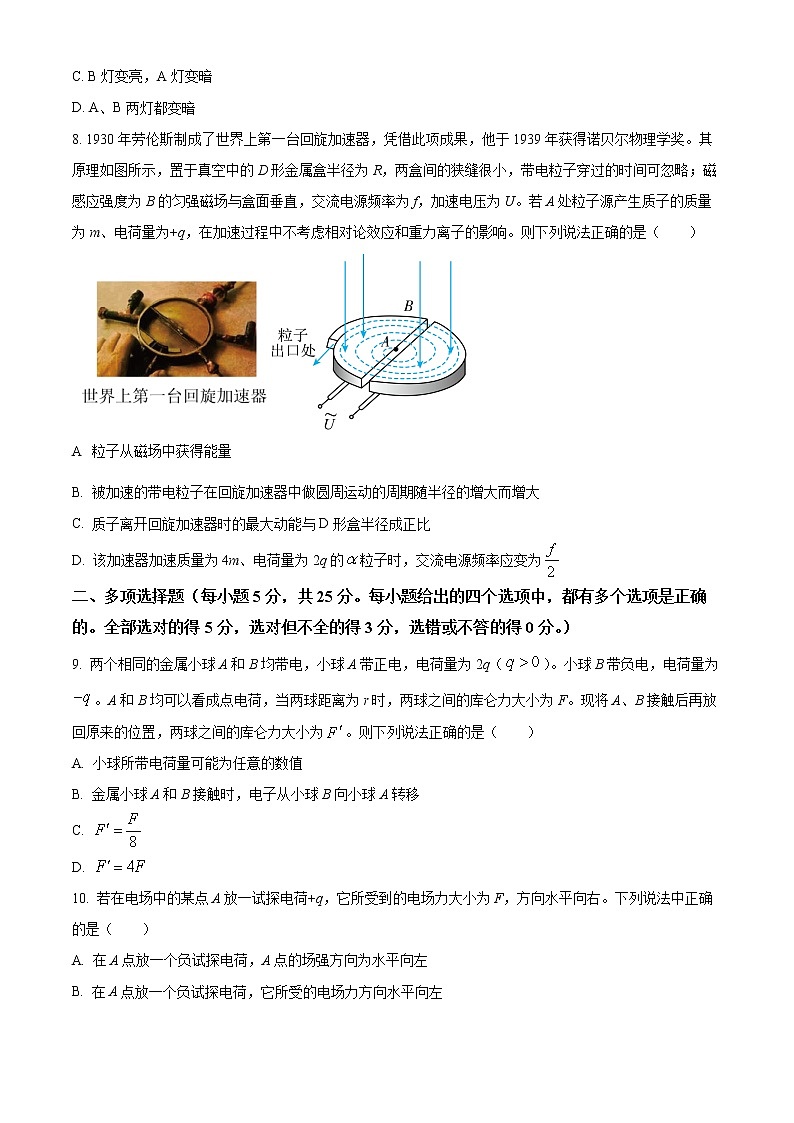

8. 1930年劳伦斯制成了世界上第一台回旋加速器，凭借此项成果，他于1939年获得诺贝尔物理学奖。其原理如图所示，置于真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略；磁感应强度为B的匀强磁场与盒面垂直，交流电源频率为f，加速电压为U。若A处粒子源产生质子的质量为m、电荷量为+q，在加速过程中不考虑相对论效应和重力离子的影响。则下列说法正确的是（　　）

A 粒子从磁场中获得能量

B. 被加速的带电粒子在回旋加速器中做圆周运动的周期随半径的增大而增大

C. 质子离开回旋加速器时的最大动能与D形盒半径成正比

D. 该加速器加速质量为4m、电荷量为2q的粒子时，交流电源频率应变为

二、多项选择题（每小题5分，共25分。每小题给出的四个选项中，都有多个选项是正确的。全部选对的得5分，选对但不全的得3分，选错或不答的得0分。）

9. 两个相同的金属小球A和B均带电，小球A带正电，电荷量为2q（）。小球B带负电，电荷量为。A和B均可以看成点电荷，当两球距离为r时，两球之间的库仑力大小为F。现将A、B接触后再放回原来的位置，两球之间的库仑力大小为。则下列说法正确的是（　　）

A. 小球所带电荷量可能为任意的数值

B. 金属小球A和B接触时，电子从小球B向小球A转移

C.

D.

10. 若在电场中的某点A放一试探电荷+q，它所受到的电场力大小为F，方向水平向右。下列说法中正确的是（　　）

A. 在A点放一个负试探电荷，A点的场强方向为水平向左

B. 在A点放一个负试探电荷，它所受的电场力方向水平向左

C. 在A点放一个电荷量为+2q的试探电荷，它所受的电场力仍为F

D. 在A点放一个电荷量为+2q的试探电荷，A点的场强为

11. 如图所示，平行板电容器和电源连成回路，电容器两极板间距离为d，电容器两极板正对面积为S，先接通电键使电容器充电。当执行下列操作时，有关电容器所带电荷量Q、电容C、两板间电势差U、电容器两极板间场强E的变化情况正确的是（　　）

A. 保持电键闭合，减小S，则Q变小，C变小，U不变，E不变

B. 保持电键闭合，减小S，则Q变小，C不变，U不变，E变小

C. 断开电键，增大d，则Q不变，C变小，U变大，E不变

D. 断开电键，增大d，则Q不变，C变大，U变小，E变小

12. 现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表及开关按图所示连接。在保持开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左滑动时，电流表指针向右偏转。由此可以推断（　　）

A. 线圈A向上移动，电流表指针向左偏转

B. 断开开关瞬间，电流表指针向右偏转

C. 线圈A、B保持相对静止一起向上移动，电流表指针静止在中央

D. 滑动变阻器的滑片P向右滑动，电流表指针向左偏转

13. 如图甲所示，电磁发射是一种全新的发射技术，通过电磁发射远程投送无动力的炮弹，可以实现比较高的出口速度，且它的能量是可调控的，未来可用于消防、军事等方面。它的主要原理如图乙所示，两根平行长直金属导轨沿水平方向固定，炮弹可沿导轨无摩擦滑行，且始终与导轨保持良好接触。内阻为r的可控电源提供强大的电流经导轨流入炮弹再流回电源，炮弹被导轨中电流形成的磁场推动而发射。在发射过程中，该磁场在炮弹所在位置始终可以简化为磁感应强度为B的匀强磁场。已知两导轨内侧间距为L，炮弹的质量为m，炮弹在导轨间的电阻为R，若炮弹滑行距离s后获得的发射速度为v。不计空气阻力、导轨电阻，不考虑炮弹切割磁感线产生的感应电动势，下列说法正确的是（　　）

A. 匀强磁场方向为竖直向上

B. 电磁炮受到的安培力大小为

C. 通过炮弹的电流为

D. 可控电源此时的电动势是

第Ⅱ卷

三、实验题（每空2分，共18分）

14. 铅笔内芯是圆柱形石墨和粘土的混合体。

（1）某同学使用螺旋测微器测定其直径d，某次测量结果如图1所示，读数为________mm。

（2）某同学使用多用电表欧姆挡粗略测其电阻。他首先将选择开关置于“×10”倍率，接着将两支表笔短接，旋转欧姆调零旋钮使指针指向0，然后将两表笔分别与该铅笔内芯两端接触，测其电阻时指针如图2所示，则该同学接下来应该进行的正确操作顺序是________。（选填步骤前的字母）

A.将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，然后断开两表笔

B.旋转选择开关至交流电压最大量程处（或“OFF”挡），并拔出两表笔

C.将选择开关旋到“×1”挡

D.将选择开关旋到“×100”挡

E将选择开关旋到“×1k”挡

F.将两表笔分别连接到被测铅笔内芯的两端，读出阻值，断开两表笔

（3）若该同学在（2）中正确操作后再次测量时指针如图3所示，则该铅笔内芯的电阻是________Ω。

（4）若该铅笔芯的直径为d，有效长度为L，用伏安法精确测得其电阻为R，则其电阻率为________（用该问所给出的物理量表示）。

15. 在实验室内要测量一节干电池（电动势约为1.5V，内阻小于1Ω）的电动势和内阻，实验室提供的用于实验的器材除了开关、导线外，还有：

电压表（0~3V）

电流表（0~0.6A）

滑动变阻器（0~20Ω）

定值电阻（阻值2.0Ω）

（1）实验采用的电路图如图甲所示，改变滑动变阻器，得到多组电流和对应的电压的数据。结果发现，当电流表示数逐渐增大到0.6A的过程中，电压表示数变化范围很小。造成电压表示数变化不明显的原因是________________。

（2）利用实验室提供的实验器材对图甲中的电路进行改进，可解决电压表示数变化范围比较小的问题，请在图乙虚线框内画出改进后的电路图。（      ）

（3）按照电路图乙进行实验，重新测量得到7组U、I数据，在U-I图像中描点、画图，得到的U-I图像如图丙所示，由图像可得被测电池的电动势E=__________V，电池内电阻r=__________Ω。（结果均保留2位小数）

（4）由于实验存在误差，导致干电池的电动势和内电阻的测量值相对于真实值都有偏差，造成这种误差的原因是____________________。

A.电流表的分压作用        B.电流表的分流作用

C.电压表的分流作用        D.电压表的分压作用

四、计算题（本题共2小题，共25分。解答应写出必要的文字说明、方程式和演算步骤。只写出最后答案不能得分。有数值计算的题，答案中必须写出数值和单位。）

16. 利用电场来加速和控制带电粒子的运动，在现代科学实验和技术设备中有广泛的应用。如图所示，M、N为竖直放置的平行金属板，、为板上正对的小孔，M、N两板间所加电压为。金属板P和Q水平放置在N板右侧，并关于小孔、所在直线对称，P、Q两板间加有恒定的偏转电压，P、Q金属板长、板间距，两板间的偏转电场可视为匀强电场。现使一电子从处静止进入加速电场，最后从P、Q两金属板右侧射出。已知电子质量，电荷量，两极板间电场的边缘效应及电子所受的重力均可忽略不计。求：

（1）电子加速后到达时的速度的大小；

（2）电子射出偏转电场时沿偏转电场方向偏移的距离y的大小；

（3）电子射出偏转电场时速度v大小。（结果可以根号表示）

17. 如图所示，离子室内充有大量带正电的某种粒子，它们以不同的初速度从离子室飘出，经加速电场加速后，从速度选择器两极板间的中点平行于极板进入速度选择器。速度选择器两极板间匀强电场的电场强度大小为E（未画出），匀强磁场的磁感应强度大小为、方向垂直纸面向里。部分粒子沿直线通过速度选择器后，从M点沿半径方向射入半径为R的圆形磁场区域，然后从N点射出。O为圆形磁场的圆心，∠MON=120°，圆形区域内分布着垂直纸面向外的匀强磁场，磁感应强度大小为。不计粒子所受的重力及它们之间的相互作用。求：

（1）粒子从M点进入圆形磁场时的速度v；

（2）该粒子的比荷；

（3）粒子在圆形磁场中运动的时间t。
