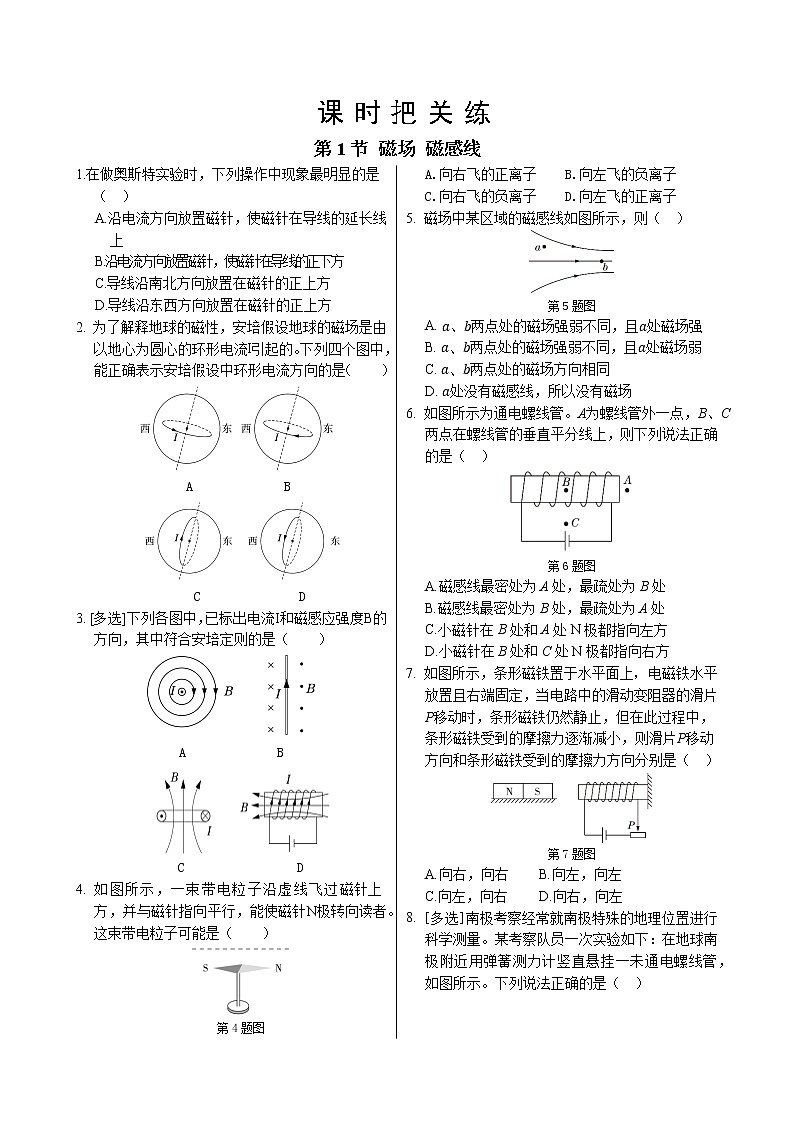

课时把关练

第1节 磁场 磁感线

1.在做奥斯特实验时，下列操作中现象最明显的是（　）

A.沿电流方向放置磁针，使磁针在导线的延长线上

B.沿电流方向放置磁针，使磁针在导线的正下方

C.导线沿南北方向放置在磁针的正上方

D.导线沿东西方向放置在磁针的正上方

2. 为了解释地球的磁性，安培假设地球的磁场是由以地心为圆心的环形电流I引起的。下列四个图中，能正确表示安培假设中环形电流方向的是（　　）

　　　       A　　　 　　　B　　　

C　　　　　　　D

3. [多选]下列各图中，已标出电流I和磁感应强度B的方向，其中符合安培定则的是（　　）

　　        A　　     　　B

C　　      　　　D

4. 如图所示，一束带电粒子沿虚线飞过磁针上方，并与磁针指向平行，能使磁针N极转向读者。这束带电粒子可能是（　　）

第4题图

A.向右飞的正离子　　B.向左飞的负离子

C.向右飞的负离子　　D.向左飞的正离子

5. 磁场中某区域的磁感线如图所示，则（　）

第5题图

A.两点处的磁场强弱不同，且处磁场强

B.两点处的磁场强弱不同，且处磁场弱

C.两点处的磁场方向相同

D.处没有磁感线，所以没有磁场

6. 如图所示为通电螺线管。A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是（　）

第6题图

A.磁感线最密处为A处，最疏处为B处

B.磁感线最密处为B处，最疏处为A处

C.小磁针在B处和A处N极都指向左方

D.小磁针在B处和C处N极都指向右方

7. 如图所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中的滑动变阻器的滑片P移动时，条形磁铁仍然静止，但在此过程中，条形磁铁受到的摩擦力逐渐减小，则滑片P移动方向和条形磁铁受到的摩擦力方向分别是（　）

第7题图

A.向右，向右    B.向左，向左

C.向左，向右    D.向右，向左

8.［多选］南极考察经常就南极特殊的地理位置进行科学测量。某考察队员一次实验如下：在地球南极附近用弹簧测力计竖直悬挂一未通电螺线管，如图所示。下列说法正确的是（　）

第8题图

A.若将a端接电源正极，b端接电源负极，则弹簧测力计示数将减小

B.若将a端接电源正极，b端接电源负极，则弹簧测力计示数将增大

C.若将b端接电源正极，a端接电源负极，则弹簧测力计示数将增大

D.不论螺线管通电情况如何，弹簧测力计示数均不变

9. 请判断下列情形中电流的方向。

（1）图（a）中，当电流通过导线时，导线下磁针的N极转向纸外；

（2）图（b）中，当电流通过环形导线时，导线下磁针的N极转向纸外；

（3）当电流通过螺线管时，磁针N极的指向如图（c）所示。

　（a）　     　（b）　　　　（c）

第9题图

10. 如图所示，图（a）和图（b）是通电直导线的磁场，图（c）和图（d）是环形电流的磁场，图（e）和图（f）是通电螺线管的磁场。试在各图中补画出电流的方向或磁感线的方向。

第10题图

课时把关练

第1节 磁场 磁感线

参考答案

1.C   2.B  3. CD   4.CD   5.B    6.C  7. D  8.AC

9. 答案：（1）电流方向向左，如图（a）。

（a）　　　　　　　（b）　　　　　　　　　（c）　　　

（2）电流方向为逆时针方向，如图（b）。

（3）电流从螺线管的右端流入如图（c）。

10. 答案：如图所示

　　　　　　　            （a）　　　　　　（b）　　　　　（c）

　　　               （d）　　　　　　（e）　　　　　　　　　　（f）
