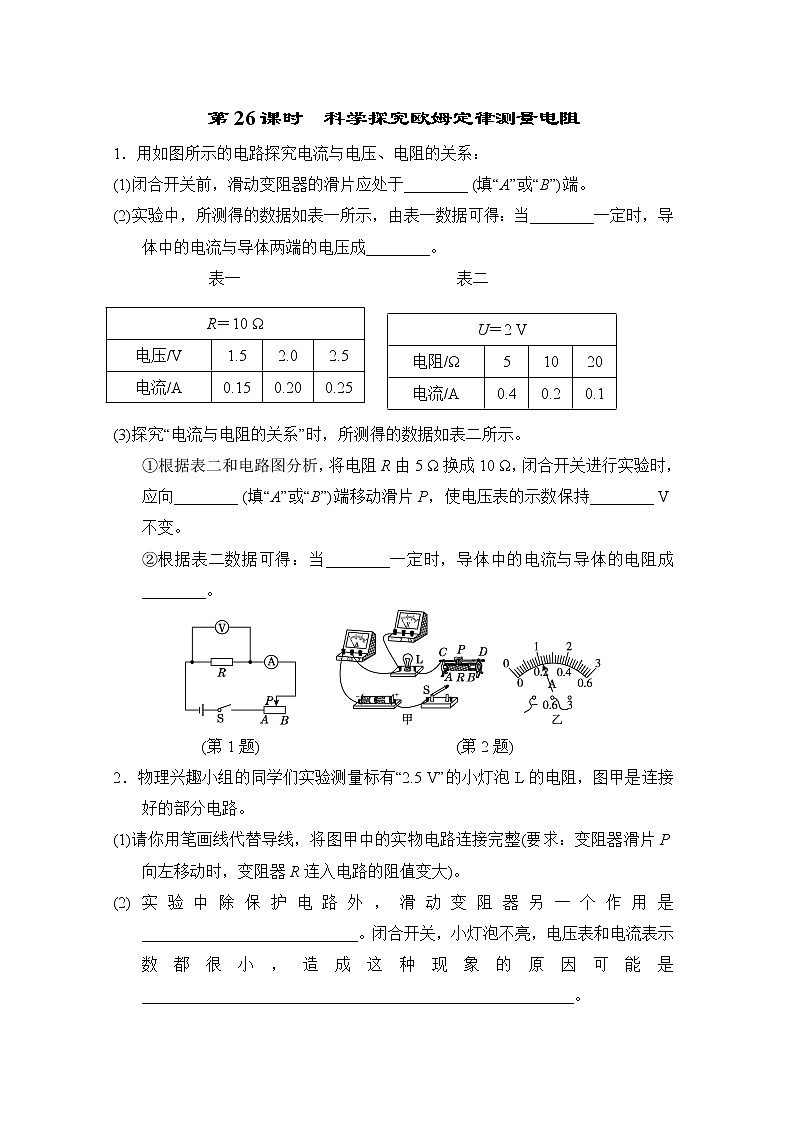

中考物理复习课前小测第26课时科学探究欧姆定律测量电阻含答案

这是一份中考物理复习课前小测第26课时科学探究欧姆定律测量电阻含答案，共3页。
第26课时　科学探究欧姆定律测量电阻1．用如图所示的电路探究电流与电压、电阻的关系：(1)闭合开关前，滑动变阻器的滑片应处于________ (填“A”或“B”)端。(2)实验中，所测得的数据如表一所示，由表一数据可得：当________一定时，导体中的电流与导体两端的电压成________。            表一　　　　　　　　     　　　表二R＝10 Ω电压/V1.5 2.02.5电流/A0.150.200.25 U＝2 V电阻/Ω51020电流/A0.40.20.1　　　  (3)探究“电流与电阻的关系”时，所测得的数据如表二所示。①根据表二和电路图分析，将电阻R由5 Ω换成10 Ω，闭合开关进行实验时，应向________ (填“A”或“B”)端移动滑片P，使电压表的示数保持________ V不变。②根据表二数据可得：当________一定时，导体中的电流与导体的电阻成________。                (第1题)                    　　 (第2题)2．物理兴趣小组的同学们实验测量标有“2.5 V”的小灯泡L的电阻，图甲是连接好的部分电路。(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(要求：变阻器滑片P向左移动时，变阻器R连入电路的阻值变大)。(2)实验中除保护电路外，滑动变阻器另一个作用是___________________________。闭合开关，小灯泡不亮，电压表和电流表示数都很小，造成这种现象的原因可能是______________________________________________________。(3)解决以上问题后进行实验时，调节滑动变阻器，使小灯泡两端的电压逐渐变化，测量数据记录如下表所示。实验中为使小灯泡两端电压增大，应该将变阻器的滑片P向________(填“A”或“B”)端移动。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为________(结果保留一位小数)。实验序号电压U/V电流I/A电阻R/Ω11.50.169.422.00.2010.032.5  (4)由实验数据可知，当小灯泡两端电压增大时，灯泡的电阻____________(填“变大”“变小”或“不变”)，你认为原因是____________________________________。(5)本实验进行多次测量的目的与下列实验中多次测量的目的相同的是________(多选)。A．测量定值电阻的阻值B．用刻度尺测量铅笔的长度C．测量小灯泡的电功率D．探究电流与电压和电阻之间关系
答案1. (1)B　(2)电阻；正比　(3)  ①B ；2　②电压；反比2. 解：(1)如图所示。(2)改变灯泡两端的电压(或改变通过灯泡的电流)；滑动变阻器连入电路中的电阻太大，灯泡的实际功率很小(3)B；11.4 Ω(4)变大；小灯泡的电阻受温度的影响(5)CD
