中考物理复习课前小测第27课时动态电路含答案

这是一份中考物理复习课前小测第27课时动态电路含答案，共3页。

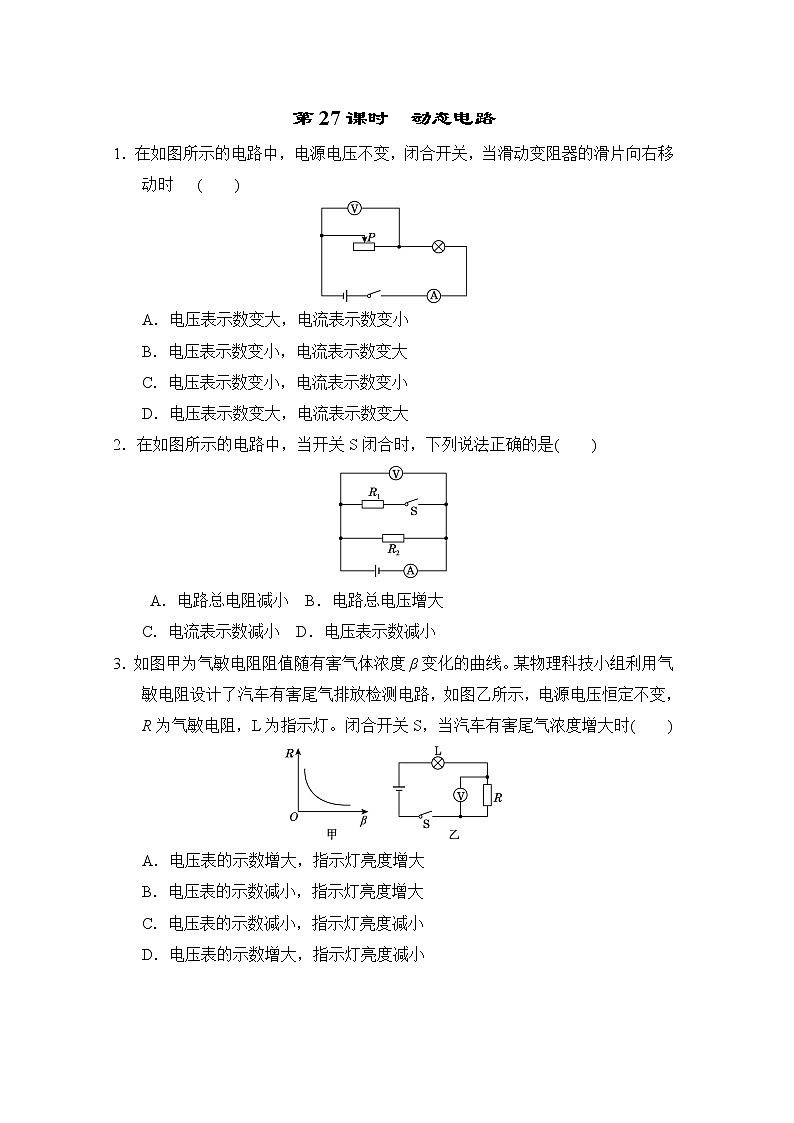

第27课时　动态电路1．在如图所示的电路中，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 (　　)A．电压表示数变大，电流表示数变小  B．电压表示数变小，电流表示数变大  C．电压表示数变小，电流表示数变小  D．电压表示数变大，电流表示数变大2．在如图所示的电路中，当开关S闭合时，下列说法正确的是(　　) A．电路总电阻减小  B．电路总电压增大  C．电流表示数减小  D．电压表示数减小3．如图甲为气敏电阻阻值随有害气体浓度β变化的曲线。某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。闭合开关S，当汽车有害尾气浓度增大时(　　)A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小 4．如图甲所示是一定量的水的体积随温度的变化图像；在盛水的烧杯中固定一个压敏电阻R0(其阻值不受温度影响，阻值随压力的增大而减小)与一电压表和两个合适阻值的电阻、电源等组成电路，如图乙所示。当给烧杯中的水从0 ℃缓慢加热到10 ℃的过程中(不考虑水质量的变化的影响)，则水的体积变化是__________________，电压表的示数变化是__________________。
答案1. B　2. A　3. B　4. 先减小后增大；先减小后增大
