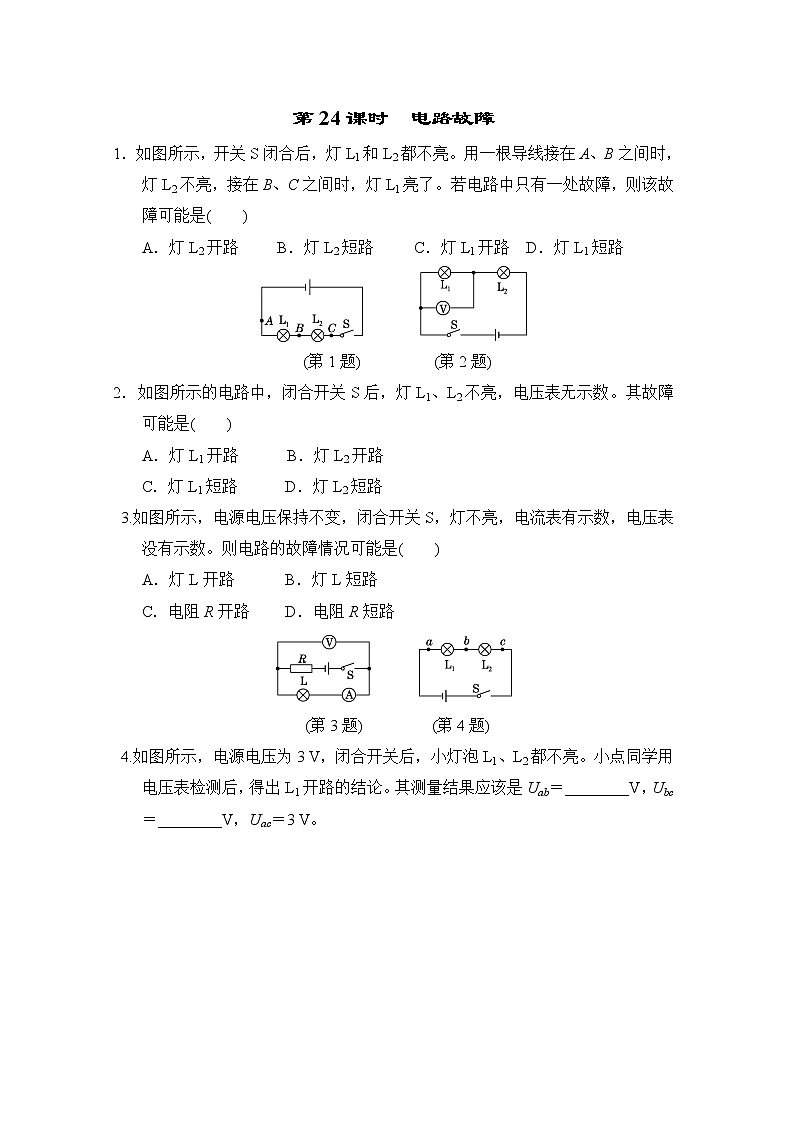

中考物理复习课前小测第24课时电路故障含答案

这是一份中考物理复习课前小测第24课时电路故障含答案，共2页。
第24课时　电路故障1．如图所示，开关S闭合后，灯L1和L2都不亮。用一根导线接在A、B之间时，灯L2不亮，接在B、C之间时，灯L1亮了。若电路中只有一处故障，则该故障可能是(　　)A．灯L2开路    B．灯L2短路     C．灯L1开路  D．灯L1短路        (第1题) 　　　　 (第2题)2．如图所示的电路中，闭合开关S后，灯L1、L2不亮，电压表无示数。其故障可能是(　　)A．灯L1开路      B．灯L2开路     C．灯L1短路     D．灯L2短路 3.如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。则电路的故障情况可能是(　　)A．灯L开路     B．灯L短路       C．电阻R开路     D．电阻R短路       (第3题)　　　　 (第4题) 4.如图所示，电源电压为3 V，闭合开关后，小灯泡L1、L2都不亮。小点同学用电压表检测后，得出L1开路的结论。其测量结果应该是Uab＝________V，Ubc＝________V，Uac＝3 V。
答案1. A　2. B　3. B　4. 3；0
