上海市徐汇区三年（2020-2022）年中考物理二模试题按知识点分层-02电磁学（基础题）

上海市徐汇区三年（2020-2022）年中考物理二模试题按知识点分层-02电磁学（基础题）

一、单选题

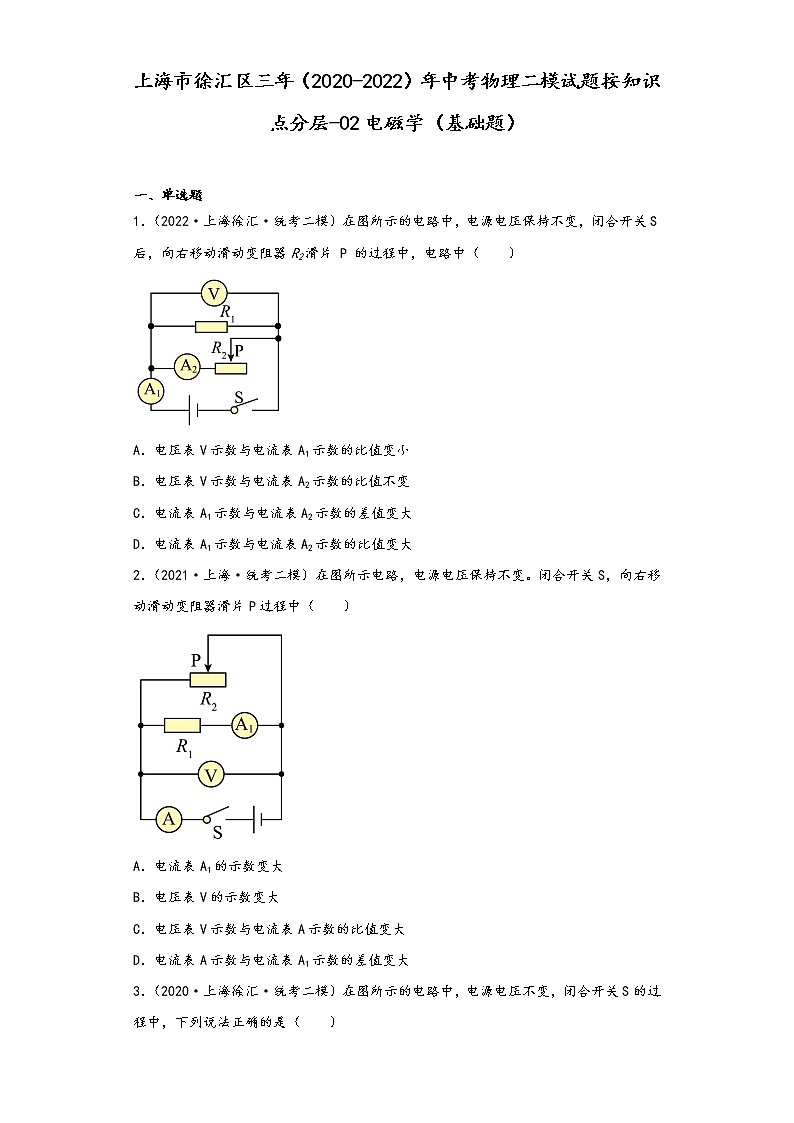

1．（2022·上海徐汇·统考二模）在图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑动变阻器R2滑片 P 的过程中，电路中（　　）

A．电压表V示数与电流表A1示数的比值变小

B．电压表V示数与电流表A2示数的比值不变

C．电流表A1示数与电流表A2示数的差值变大

D．电流表A1示数与电流表A2示数的比值变大

2．（2021·上海·统考二模）在图所示电路，电源电压保持不变。闭合开关S，向右移动滑动变阻器滑片P过程中（　　）

A．电流表A1的示数变大

B．电压表V的示数变大

C．电压表V示数与电流表A示数的比值变大

D．电流表A示数与电流表A1示数的差值变大

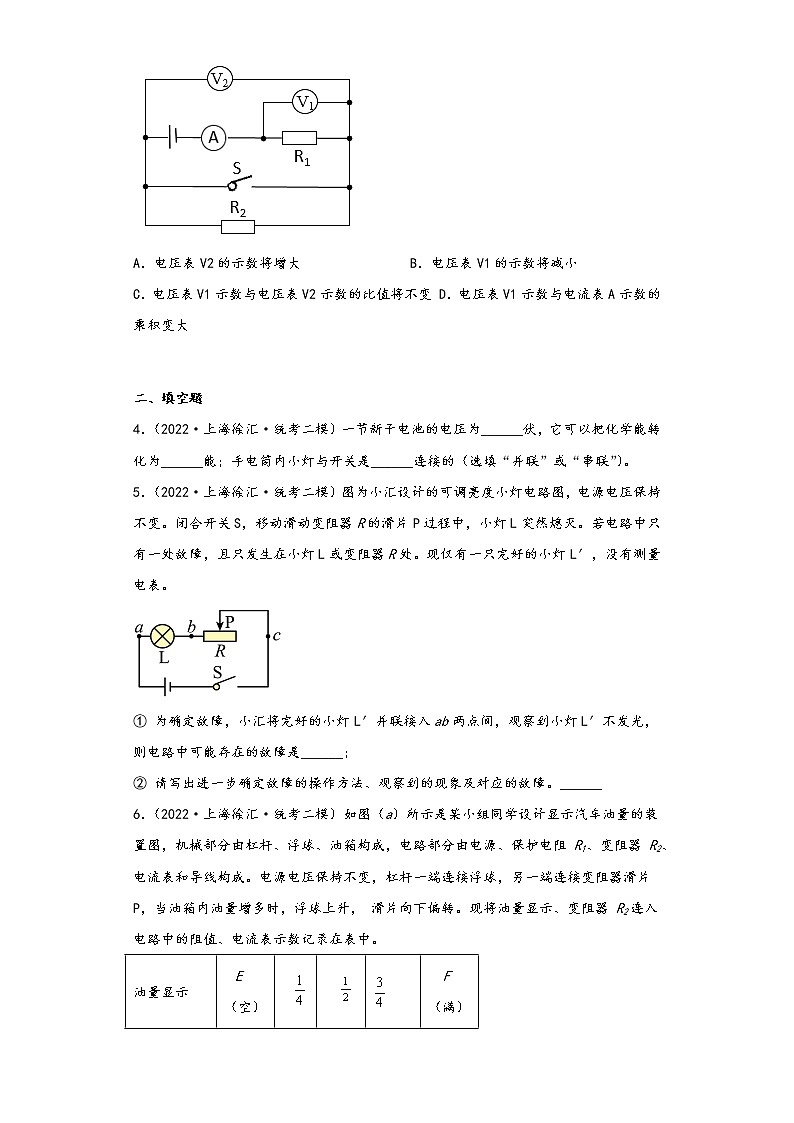

3．（2020·上海徐汇·统考二模）在图所示的电路中，电源电压不变，闭合开关S的过程中，下列说法正确的是（　　）

A．电压表V2的示数将增大 B．电压表V1的示数将减小

C．电压表V1示数与电压表V2示数的比值将不变 D．电压表V1示数与电流表A示数的乘积变大

二、填空题

4．（2022·上海徐汇·统考二模）一节新干电池的电压为______伏，它可以把化学能转化为______能；手电筒内小灯与开关是______连接的（选填“并联”或“串联”）。

5．（2022·上海徐汇·统考二模）图为小汇设计的可调亮度小灯电路图，电源电压保持不变。闭合开关S，移动滑动变阻器R的滑片P过程中，小灯L突然熄灭。若电路中只有一处故障，且只发生在小灯L或变阻器R处。现仅有一只完好的小灯L′，没有测量电表。

① 为确定故障，小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则电路中可能存在的故障是______；

② 请写出进一步确定故障的操作方法、观察到的现象及对应的故障。______

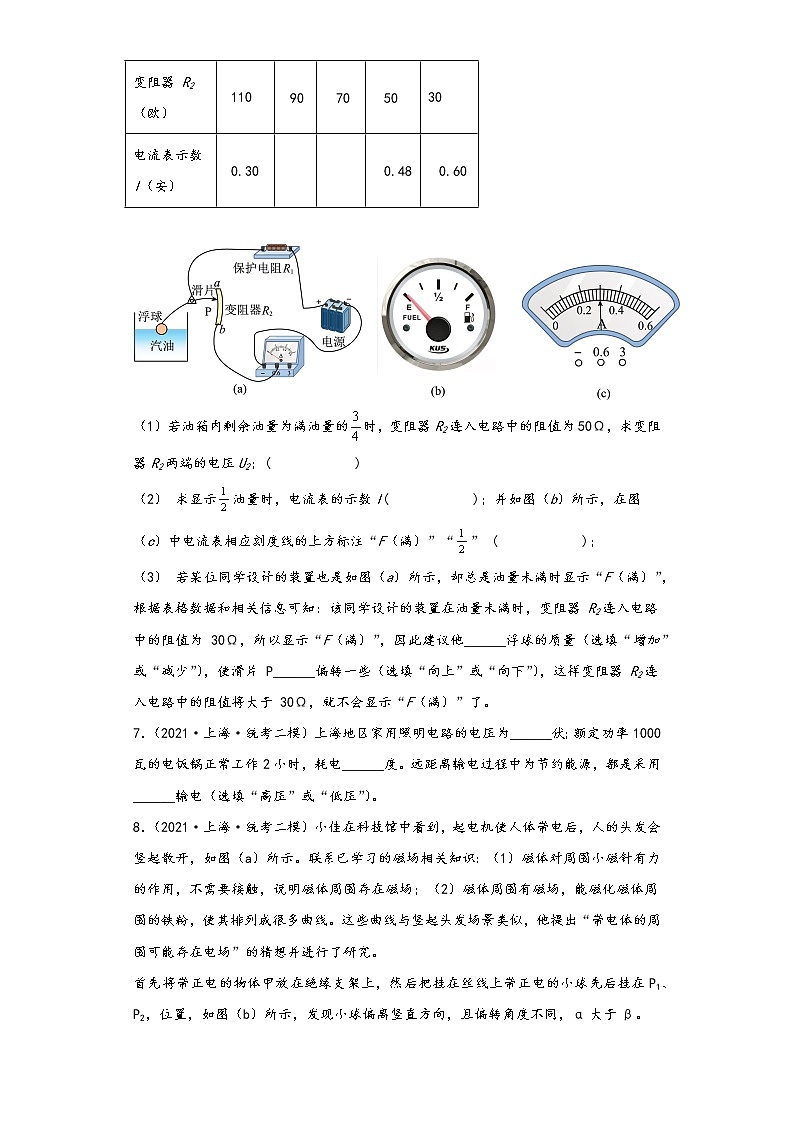

6．（2022·上海徐汇·统考二模）如图（a）所示是某小组同学设计显示汽车油量的装置图，机械部分由杠杆、浮球、油箱构成，电路部分由电源、保护电阻 R1、变阻器 R2、电流表和导线构成。电源电压保持不变，杠杆一端连接浮球，另一端连接变阻器滑片 P，当油箱内油量增多时，浮球上升， 滑片向下偏转。现将油量显示、变阻器 R2连入电路中的阻值、电流表示数记录在表中。

（1）若油箱内剩余油量为满油量的时，变阻器R2连入电路中的阻值为50Ω，求变阻器R2两端的电压U2；(            )

（2） 求显示油量时，电流表的示数I(            )；并如图（b）所示，在图（c）中电流表相应刻度线的上方标注“F（满）”“” (            )；

（3） 若某位同学设计的装置也是如图（a）所示，却总是油量未满时显示“F（满）”，根据表格数据和相关信息可知：该同学设计的装置在油量未满时，变阻器 R2连入电路中的阻值为 30Ω，所以显示“F（满）”，因此建议他______浮球的质量（选填“增加”或“减少”），使滑片 P______偏转一些（选填“向上”或“向下”），这样变阻器 R2连入电路中的阻值将大于 30Ω，就不会显示“F（满）”了。

7．（2021·上海·统考二模）上海地区家用照明电路的电压为______伏；额定功率1000瓦的电饭锅正常工作2小时，耗电______度。远距离输电过程中为节约能源，都是采用______输电（选填“高压”或“低压”）。

8．（2021·上海·统考二模）小佳在科技馆中看到，起电机使人体带电后，人的头发会竖起散开，如图（a）所示。联系已学习的磁场相关知识：（1）磁体对周围小磁针有力的作用，不需要接触，说明磁体周围存在磁场；（2）磁体周围有磁场，能磁化磁体周围的铁粉，使其排列成很多曲线。这些曲线与竖起头发场景类似，他提出“带电体的周围可能存在电场”的猜想并进行了研究。

首先将带正电的物体甲放在绝缘支架上，然后把挂在丝线上带正电的小球先后挂在P1、P2，位置，如图（b）所示，发现小球偏离竖直方向，且偏转角度不同，α大于β。

①由“悬挂在丝线上的带正电小球靠近带电体甲，小球偏离竖直方向”的实验现象可判断出带电体______，说明带电体周围存在电场，小佳的猜想是正确的；

②由图（b）他还得出“带电体甲周围电场的分布是不均匀的，越靠近带电体甲电场越强”的结论。你觉得他的结论正确吗？ ______，理由是______ ；

③如果用正电荷受到的带电体甲的作用力方向来表示“电场”的方向。类比用磁感线描述磁场，用一系列假想线来描述带电体甲周围的“电场”，在图中最为合理的是______（选填“A”“B”“C”或“D”）。

A． B． C． D．

9．（2020·上海徐汇·统考二模）学校照明电路的电压为____伏；电路中同时工作的日光灯越少，电能表示数的变化越___（选填“慢”或“快”）；日光灯之间是______连接的（选填“串联”或“并联”）；电风扇工作时，电能转化为______能。

10．（2020·上海徐汇·统考二模）某导体两端电压为4.5伏，10秒内通过该导体横截面的电荷量为3库，则通过导体的电流为______安，电流所做的功为______焦；若导体两端的电压增大到6伏，导体的电阻为______欧。

三、综合题

11．（2022·上海徐汇·统考二模）图（a）（b）所示是家用微波炉及其铭牌。小徐对微波加热食物的原理感到好奇，查阅资料后得知：（a）水分子会发生振动，振动的固有频率为 2450MHz（1 MHz=106赫兹），若受到频率相同或相近的波激发，水分子的热运动会加剧；（b）微波的振动频率为 300MHz ~300000 MHz，可以穿过玻璃、陶瓷、塑料等绝缘材料，但遇到金属就会发生反射。

（1）该微波炉正常工作0.1小时，耗电______度；

（2）结合所学知识及上述信息，简述微波加热食物的原理：______；

（3）若要加热牛奶到60℃左右，应将牛奶倒入______中，再放入微波炉加热；

A．耐高温的玻璃杯

B．耐高温的不锈钢杯

C．耐热温度 50℃ 的一次性纸杯

12．（2021·上海·统考二模）在图所示电路，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。为了能同时检测电路中所有可能的故障，有以下方案可选：

a.用与L规格相同且完好的灯L0替换灯L

b.用与R阻值相同且完好的灯L0替换电阻R

c.将电流表串联在电路中，电压表并联在电阻R两端

以上方案中可行的是______。选择一种可行方案操作后，写出观察到的现象（或各电表示数有无）及相对应的故障：______。

四、作图题

13．（2022·上海徐汇·统考二模）根据图中两个磁极间的磁感线方向，标出磁极的名称，并标出小磁针N极。

14．（2021·上海·统考二模）根据图中通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正、负极。

15．（2020·上海徐汇·统考二模）在图中标出电流的方向、通电螺线管的磁感线方向以及小磁针的N极。

(     )

16．（2020·上海徐汇·统考二模）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．

五、实验题

17．（2022·上海徐汇·统考二模）小慧做“测定小灯泡的电功率”实验，现有电源（电压保持不变）、电流表、电压表、开关和待测小灯（标有“3.8V”字样）各一个，滑动变阻器A、B两个（A标有“5欧2安”，B标有“10欧1安”字样），以及导线若干。她选择一个变阻器进行实验，将数据和现象记录在表一中，其中序号2中电压表示数如图所示。完成两次测量后，发现无法判断小灯是否正常发光，因此她调整了电表位置后，按正确步骤进行操作，实验数据和现象记录在表二中。

表一

表二

（1）图中电压表示数为______伏，小慧选用的变阻器是______（选填“A”或“B”）；

（2）调整电表位置前，无法判断小灯是否正常发光的原因是______。

（3）根据实验相关信息，求出小灯额定功率P额。______（需写出计算过程）。

18．（2021·上海·统考二模）小慧做“测定小灯泡的电功率”实验，现有新干电池4节、待测小灯（标有“3.8V”字样）、电压表、电流表各一个，滑动变阻器两个（分别标有“5Ω 2A”和“10Ω 1A”字样），开关和导线若干。选取若干电池和相关器材连接如图（a）所示电路，接上最后一根导线后，闭合开关，向左移动滑动变阻器的滑片P，小灯逐渐变亮。将滑片移到某位置，小灯亮度仍偏暗，观察到此时电压表、电流表的示数分别如图（b）（c）所示。为测定小灯的额定功率，小慧在不改变实验器材的情况下调整电路，重新实验并规范操作，小灯正常发光时，发现电流表指针在如图（c）所示的基础上偏转了2小格。

（1）请判断小慧把最后一根导线的左端接在滑动变阻器的_________（选填“A”或“B”）接线柱。

（2）判断实验中所选用的电源电压和滑动变阻器规格。____________（需写出计算过程）

（3）根据相关信息，求出小灯的额定功率。_________（需写出计算过程）

19．（2020·上海徐汇·统考二模）在图所示的电路中，电源电压为6伏且不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω0.5A”字样。闭合开关，移动滑片P到某位置时，电压表为4.5伏。求：

(1)电路中的电流________；

(2)电路的最大功率________；

(3)现有“5Ω1A”、“10Ω0.5A”、“20Ω1A”三种规格的滑动变阻器，从中选择一个来替换R2，要求：闭合开关后滑片P在移动过程中，两电表指针分别达到某量程的满刻度且电路能安全工作：

①应选择______规格的滑动变阻器；

②满足上述要求时，滑动变阻器连入电路的阻值范围_______。

20．（2020·上海徐汇·统考二模）小徐在“测定小灯泡的电功率”实验中，选用的器材有电源（4伏、6伏、8伏、10伏）、待测小灯标有“2.2V”字样、电压表、电流表、滑动变阻器（有“50Ω 2A”和“20Ω 2A”两种规格）、开关以及导线若干。他正确连接电路，操作无误。闭合开关后，移动变阻器的滑片，小灯正常发光时，滑片在中点附近位置时（即变阻器连入电路的电阻约为最大阻值的一半），电流表示数如图所示。

(1)该同学判定小灯泡正常发光的依据______；

(2)小灯泡正常发光的电流为________安；

(3)电源电压为____伏，所用滑动变阻器规格为___________；

(4)请根据相关信息计算出小灯的额定功率____________瓦。

六、计算题

21．（2021·上海·统考二模）在图（a）所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为4欧，电阻R2的阻值为6欧，滑动变阻器R3上标有“50欧2安”字样。已知电流表量程为0~3安，电压表量程为0~3伏。

（1）若仅闭合开关S1，电流表示数为1.0安；若仅闭合开关S2，电流表示数如图（b）所示。

①求电阻R1的电压U1。

②求10秒内通过电阻R2的电荷量Q2。

（2）若仅闭合开关S1，移动变阻器滑片P使电路的总功率最大，此时电路的总功率为P1；若仅闭合开关S2，移动变阻器滑片P使电路的总功率最小，此时电路的总功率为P2，求P1与P2的比值。

七、简答题

22．（2020·上海徐汇·统考二模）在图所示的电路中，电源电压保持U0不变。闭合开关S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。

参考答案：

1．D

【详解】AB．由电路图知，电阻R1与滑动变阻器并联在电路中，电压表测电源电压，电流A1测干路电流，A2测通过变阻器的电流。滑片向右移动的过程中，R2接入电路的阻值变大。而电源电压不变，据欧姆定律知，通过R2的电流变小，而通过R1的电流不变，所以通过干路的电流变小，即电流表A1的示数变小。那么电压表V的示数与电流表A1示数的比值变大，电压表与电流表A2的比值变大。故AB不符合题意；

C．电流表A1示数变化是由电流表A2变化引起的，两个的变化值相同，所以差值不变，故C不符合题意；

D．据并联电路的电流特点，设两个电流表变化前后的示数分别为I1、I1′和I2、I2′，则有

I1′=I2′+I，I1=I2+I

而I2>I2′，通过R1的电流I保持不变。两个电流表示数的比值分别为

，

所以比值变大。故D正确。

故选D。

2．C

【详解】如图所示的电路中，电阻R1和滑动变阻器R2并联，两端电压等于电源电压，电压表测电源电压，滑动变阻器的滑片向右移动，接入电路中的滑动变阻器R2的阻值变大；

A．由电流表A1测通过电阻R1的电流，R1两端电压为电源电压不变，R1为定值电阻，由欧姆定律得，通过R1的电流不变，即电流表A1示数不变，故A不符合题意；

B．电压表V测电源电压，所以示数不变，故B不符合题意；

C．R1与R1并联，R2阻值变大，所以电路总电阻变大，电源电压保持不变，电路中干路电流变小，电流表A测干路电流，所以电流表A的示数变小，电压表V的示数不变，所以电压表V示数与电流表A示数比值变大，故C符合题意；

D．电流表A示数变小，电流表A1示数不变，所以电流表A示数与电流表A1示数比值变小，故D不符合题意。

故选C。

3．D

【详解】A．电压表V2测的是R2的电压，当闭合开关后，R2被短路，所以电压表V2示数变为0，即V2示数变小，故A错误；

B．电压表V1测的是R1的电压，当闭合开关后，电压表V1测的是电源电源，所以V1示数变大，故B错误；

C．电压表V2示数变为0，V1示数变大，分母不能为0，故C错误；

D．电压表V1示数与电流表A示数的乘积恰好是R1的功率，根据公式因为R1的电压U1变大R1的电阻不变，所以R1的功率变大，故D正确。

故选D。

4．     1.5     电     串联

【详解】[1][2]根据常识知道，一节新干电池的电压为1.5V；它正常工作时，把化学能转化为电能，并在其内部不断地把正电荷运送到干电池的正极。

 [3]为了正确控制灯泡的亮、灭，手电筒内小灯与控制它的开关应串联连接。

5．     小灯L短路或变阻器R断路     断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L发光，则L短路；若L、L′均发光，则R断路

【详解】[1] 小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则可能是ab两点之外的线路出现断路，或者是小灯L′被断路，所以故障是小灯L短路或变阻器R断路。

[2]可将小灯L′与R并联，根据小灯L′的发光情况进一步分析电路故障。具体方案为：断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L′发光，则L短路；若L、L′均发光，则R断路。

6．     24V     0.4A          增加     向上

【详解】（1）[1]数记录在表中知，变阻器R2连入电路中的阻值为50Ω，通过的电流为0.48A，根据欧姆定律得，变阻器R2两端的电压

（2）[2][3]由图a知，保护电阻 R1和变阻器 R2串联接入电路，查数据表油箱内空时，电路中电流为0.3A，由由欧姆定律得，电源电压

①

查数据表油箱内满时，电路中电流为0.6A，由欧姆定律得，电源电压当

②

由①②得保护电阻 R1的阻值和电源电压

R1＝50Ω，U＝48V

油箱内剩余油量为满油量的油量时，电路中的总电阻

根据欧姆定律，此时电路中电流

（3）[4][5]由图知该油量的多少是通过电流表示数来反映的。在油量未满时，变阻器 R2连入电路中的阻值为 30Ω，所以显示“F（满）”，即电流偏大，根据欧姆定律，故校正应增加电阻大于30Ω。滑动变阻器的滑片向上移动，根据杠杆的平衡条件，浮球应向下，故增加浮球重力，滑片向上。

7．     220     2     高压

【详解】[1]我国所有地区家庭照明电路电压均为220V。

[2]根据电功计算公式有

W=Pt=2000W×2h=2kW×2h=2kW·h=2度

[3]通过导线输电，产生的损耗主要是电能转化为了内能，根据公式Q=I2Rt可以知道，在导线电阻、通电时间不变的情况下，节约能源的措施应为减小输电电流，根据P=UI可以知道，在输出功率不变的情况下，提高输电电压，可以减小输电电流。所以，远距离输电中，都是采用高压输电方式。

8．     对周围带电小球有力的作用，不需要接触     正确     同样的带电小球距离带电体甲近时，小球偏离竖直方向的夹角大，说明小球受到的作用力大     B

【详解】①[1]根据题干中“磁体对周围小磁针有力的作用，不需要接触，说明磁体周围存在磁场”类比可知，带电体对小球有力的作用。

②[2][3]在磁场中，小球悬挂在P1比P2处偏转角度大，因此小球在P1受到的电场力更大，所以该处的电场也越强。所以结论是正确的。

③[4]将试探正电荷放在带电体右侧，试探电荷受到的力排斥力水平向右，因此电场方向也水平向右，故电荷右侧电场线应该水平向右。所以最合理的是B选项。

9．     220     慢     并联     机械

【详解】[1]我国家庭电路的电压是220V。

[2]电路中同时工作的日光灯越少，日光灯的总功率越小，电流做功越慢，电能表示数变化越慢。

[3]各日光灯互不影响，可以单独工作，所以日光灯是并联的。

[4]电风扇利用了电动机，电动机工作时主要将电能转化为机械能。

10．     0.3     13.5     15

【详解】[1]通过导体的电流为

[2]电流所做的功为

[3]导体的电阻为

电阻是导体本身的一种性质，和电压无关，所以当电压变为6V时，电阻仍为15Ω。

11．     0.08     见解析     A

【详解】（1）[1]由图（b）知道，该微波炉的额定功率是800W，由 知道，该微波炉正常工作0.1小时，消耗电能

（2）[2]根据题意知道，微波炉加热食物的原理是：食物中含有水分子，微波炉的微波频率与水分子固有频率相同，水分子受到频率相同微波激发，水分子热运动加剧，内能增加，温度升高。

（3）[3]根据题意知道“微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但遇到金属就会发生反射”，所以，要加热牛奶时，需要把牛奶倒入耐高温的玻璃杯中，再放入微波炉加热，故A符合题意。

故选A。

12．     b或c     见解析

【详解】[1]由图可知，该电路为串联电路，电路正常工作一段时间后，灯L熄灭，可能是灯泡断路，可能是灯泡短路，也可能是电阻断路，a中把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路或短路，灯泡不发光，则是R断路；b中用与R阻值相同且完好的灯L0替换电阻R，若灯泡发光，则故障是R断路，若灯泡不发光，则L断路或短路；c中将电流表串联在电路中，电压表并联在R两端，灯泡不发光，若电压表、电流表均有示数，则L短路；若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路。综上所述，能同时检测到故障的是c，故a不符合题意，bc符合题意。

故选b或c。

[2]方案一：选择b，若L、L0均发光，则R断路；若L、L0均熄灭，则L断路；若L0发光、L熄灭，则L短路。

方案二：选择c，若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路；若电压表、电流表均有示数，则L短路。

13．

【详解】由于在磁体外部，磁感线的方向是由磁铁的N极出发回到磁铁的S极，所以，左侧磁极是N极，右侧磁极是S极，又因为某点磁场的方向实际就是小磁针静止时北极所指的方向，所以，小磁针右侧是N极，如下图

14．

【详解】磁体的外部，磁感线由N极指向S极，由图可知，螺线管的右端为N极，左端为S极，根据安培定则可知，电流从左端流入，右端流出，故电源的左端为正极，右端为负极，根据磁极间的相互作用规律可知，靠近螺线管N极的为S极，小磁针的另一端为N极。

15．

【详解】电路中的电流从电源正极流向负极，所以螺线管正面电流方向向上，根据安培定则，螺线管的右端为S极，左端为N极，在磁体外部，磁感线从N极到S极，同名磁极相互排斥异名磁极相互吸引，所以小磁针的左端为N极，如下图：

16．如图所示

【详解】把用电器并列连接起来的电路叫做并联电路，要使小灯泡L1和L2并联连接，故左侧空缺处应为电流表，右侧空缺处应为电源；在电源的外部电流从电流表正接线柱流出，负接线处流入，由图知，其下端应为电源正极，如图所示．

17．     3.5     B     见解析     1.14

【详解】（1）[1]图中电压表的量程是0~15V，分度值是0.5V，电压表的示数是3.5V。

[2]表二中，电压表的示数变大，电流表的示数变小，由串联分压可知，变阻器连入电路的电阻较大，说明电压表并联在变阻器两端，当电压是2.2V时，电流是0.30A，变阻器连入电路的电阻

选择B滑动变阻器。

（2）[3]第一次实验时，电压表接大量程，分度值是0.5V，所以无法读出3.8V，无法判断小灯是否正常发光。

（3）[4]调整了电表位置后，说明电压表测量变阻器两端的电压，由表中数据可知，第1次和第4次电流都是0.32A，第1次变阻器的电压是4.5V，第4次灯泡的电压是1.5V，可以得到电源电压

U=1.5V+4.5V=6V

灯泡的额定电压是3.8V，所以变阻器两端的电压是

U滑=U-UL=6V-3.8V=2.2V

由表中数据可知当变阻器两端的电压是2.2V，通过电路的电流是0.30A，所以灯泡的额定电流是0.30A，灯泡的额定功率为

PL=ULIL=3.8V×0.30A=1.14W

18．     A     4.5V， “10Ω 1A”     1.216W

【详解】（1）[1]滑动变阻器应该“一上一下”接入电路中，同时由于向左移动滑动变阻器的滑片P，小灯逐渐变亮，所以应该接左下接线柱，即接A接线柱。

（2）[2]若用3节电池，电源电压为4.5伏，根据串联分压和欧姆定律可知，变阻器电阻为

R变1==5.4Ω

若用4节电池，电源电压为6伏，变阻器电阻为

R变2==10.7Ω>10Ω

综上电源电压为4.5伏，滑动变阻器为“10Ω 1A”。

（3）[3]在不改变实验器材的前提下规范操作，直至小灯正常发光，电路的电流变大了，根据发现电流表指针在如图（c）所示的基础上偏转了2小格，故此时的额定电流为

I2=0.28A+2×0.02A=0.32A

小灯泡的额定功率

PL=ULIL=3.8V×0.32A=1.216W

19．     0.15安     3瓦     10欧  0.5安     0≤R滑 ≤10欧

【详解】(1)[1]电阻R1两端的电压为

电路中的电流为

(2)[2]根据公式分析，电源电压一定，当电路中电阻最小时，即滑片移动到最左端时功率最大，最大功率为

(3)[3]因为电源电压是6V，电压表能达到满偏，所以电压表选择的量程是0到3V的量程，当电压表示数满偏时，电路中的电流最小，滑动变阻器的电阻最大，此时电路中的电流为

此时滑动变阻器的电阻为

所以滑动变阻器应该选择10Ω 0.5A的。

[4]因为电压表达到满偏时，滑动变阻器的电阻最大为10Ω；当电流表达到满偏时，电路中电阻最小，为

R总=

即滑动变阻器阻值为0。所以滑动变阻器的变化范围为0≤R滑 ≤10欧。

20．     观察到电压表示数为额定电压2.2伏时，小灯正常发光     0.36     6     “20Ω  2A”     0.792.

【详解】(1)[1]小灯泡正常发光时，实际电压等于额定电压，所以当电压表示数为2.2V表示该小灯泡正常发光。

(2)[2]根据图可知，电流表选择的是0到0.6A的量程，分度值是0.02A，所以电流表的读数为0.36A。

(3)[3][4]灯的电阻约为

假设滑动变阻器选择的是“50Ω 2A”的电阻，则电源电压为

而提供的电压中最大为10V，所以假设不成立，所以滑动变阻器选择的是“20Ω 2A”的规格的，则需要的电源电源为

所以电源选择电压为6V的电源。

(4)[5]灯泡的额定功率为

21．（1）①4V；②8C；（2）3

【详解】解：（1）①若仅闭合开关S1，电阻R1和R3串联接入电路，电流表示数为1.0A，电阻R1的阻值为4Ω，电阻R1的电压

U1=I1R1=1.0A×4Ω=4V

②10秒内通过电阻R2的电荷量

Q2=I2t2=0.8A×10s=8C

（2）由可知电路的电阻最小时，电路的电功率最大，仅闭合开关S1，电阻R1和R3串联接入电路，串联电路总电阻等于各部分电阻之和，当滑动变阻器接入电路的电阻为0时，电路的总电阻最小，此时电路为R1的简单电路，电路中的最大电流

I1max==1.5A

电流表量程为0~3A，电路中的最大电流小于3A，所以电路的最大电功率为

P1=UI1 max=6V×1.5A=9W

仅闭合开关S2，电阻R2和R3串联接入电路，串联电路总电阻等于各部分电阻之和，当电压表的示数为3V时，变阻器连入电路的电阻最大，电路中的最小电流

I2min==0.5A

电路的最小功率

P2=UI2 min=6V×0.5A=3W

答：（1）①电阻R1的电压4V；

②10秒内通过电阻R2的电荷量是8C；

（2）P1与P2的比值是3。

22．见解析

【详解】灯熄灭说明没有电流经过灯，若电流表示数为0，电压表示数为U0，则灯L断路；若电流表示数为0，电压表示数为0，则电阻R断路。
