上海市浦东新区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题）

上海市浦东新区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题）

一、单选题

1．（2022·上海浦东新·统考一模）上海地区常用照明电路的电压为（　　）

A．1.5伏 B．24伏

C．110伏 D．220伏

2．（2022·上海浦东新·统考一模）在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（　　）

A．电流表A示数与电流表Al示数的差变大

B．电流表A1示数与电流表A2示数的比值变大

C．电流表A1示数与电流表A2示数的和不变

D．电流表A示数与电流表A2示数的比值不变

3．（2021·上海浦东新·统考一模）在下列各物理量中，反映导体对电流阻碍作用的是

A．电压 B．电阻 C．电流 D．电荷量

4．（2021·上海浦东新·统考一模）以下用电器正常工作时的电流最接近0.2安的是（　　）

A．电子手表 B．小型手电筒 C．电吹风 D．电热水壶

5．（2021·上海浦东新·统考一模）在设计“探究导体中电流与电压的关系”实验数据记录表时，不应有的项目栏是（　　）

A．导体 B．电流 C．电压 D．电阻

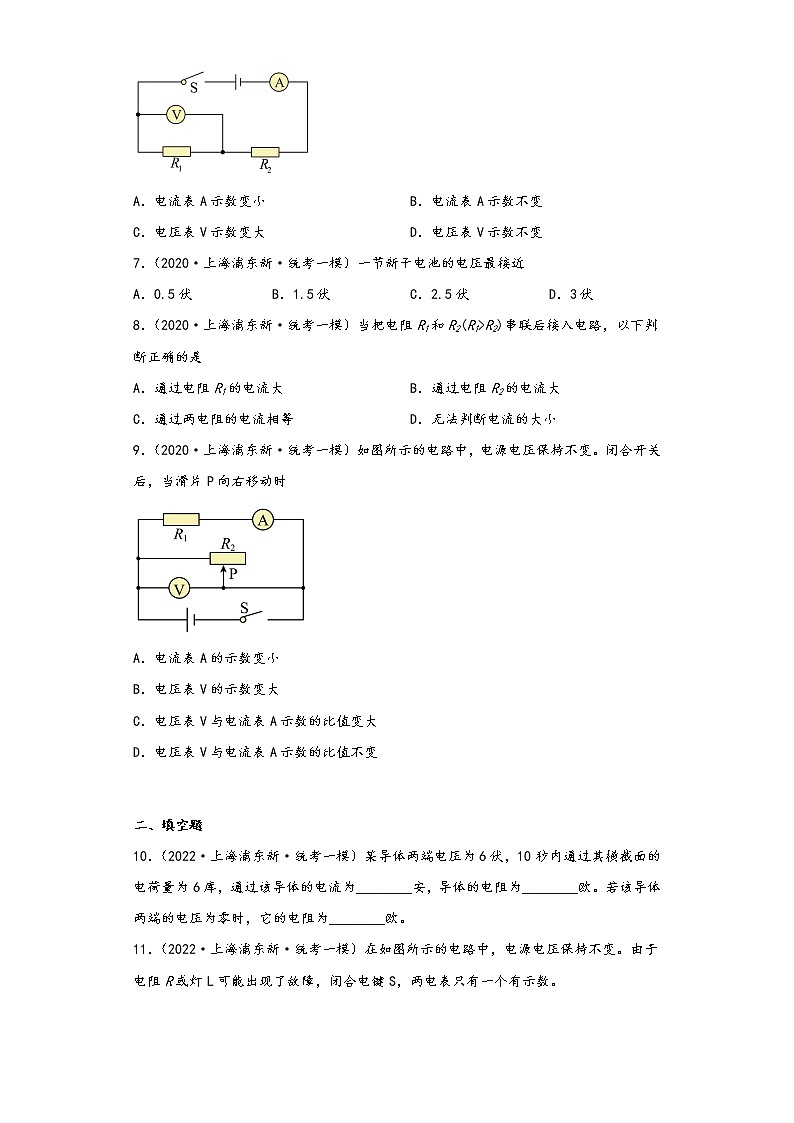

6．（2021·上海浦东新·统考一模）如图所示的电路中，电源电压保持不变，电阻R1的阻值大于R2，闭合开关S，电路正常工作。若将两电阻互换，则互换前后（　　）

A．电流表A示数变小 B．电流表A示数不变

C．电压表V示数变大 D．电压表V示数不变

7．（2020·上海浦东新·统考一模）一节新干电池的电压最接近

A．0.5伏 B．1.5伏 C．2.5伏 D．3伏

8．（2020·上海浦东新·统考一模）当把电阻R1和R2(R1>R2)串联后接入电路，以下判断正确的是

A．通过电阻R1的电流大 B．通过电阻R2的电流大

C．通过两电阻的电流相等 D．无法判断电流的大小

9．（2020·上海浦东新·统考一模）如图所示的电路中，电源电压保持不变。闭合开关后，当滑片P向右移动时

A．电流表A的示数变小

B．电压表V的示数变大

C．电压表V与电流表A示数的比值变大

D．电压表V与电流表A示数的比值不变

二、填空题

10．（2022·上海浦东新·统考一模）某导体两端电压为6伏，10秒内通过其横截面的电荷量为6库，通过该导体的电流为________安，导体的电阻为________欧。若该导体两端的电压为零时，它的电阻为________欧。

11．（2022·上海浦东新·统考一模）在如图所示的电路中，电源电压保持不变。由于电阻R或灯L可能出现了故障，闭合电键S，两电表只有一个有示数。

①发生故障时，小灯L________发光（选填“可能”或“不可能”）；

②在原故障电路中，将一个检查小灯L'并在R两端，请根据检测小灯L'的发光情况及电流表的变化情况说明故障的位置及类型：________。

12．（2021·上海浦东新·统考一模）一节新干电池的电压为______伏，日常生活中，人们常用几节干电池_______（选填“串联”或“并联”）后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是_______。

13．（2021·上海浦东新·统考一模）在物理学的发展中，许多科学家都做出了重大贡献。其中，________首先用实验的方法测定了大气压的值：__________首先通过实验得到了通过导体的电流与导体两端电压的关系；为了纪念________在电磁学研究中的巨大贡献，国际上以他的姓氏作为电流的单位。

14．（2021·上海浦东新·统考一模）某导体两端的电压为6伏时，通过它的电流为0.3安，则其电阻为_______欧，10秒内通过它的电荷量为_______库。若增加它两端的电压，它的电阻将______（选填“变大”、“不变”或“变小”）。

15．（2021·上海浦东新·统考一模）如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等闭合开关S，电路正常工作，此时电流表A1的示数为I，则电流A的示数为 _______ 。

一段时间后，R1、R2中的一个发生了断路故障则两电表的示数及相应的故障为：若 ________ ，则R1断路；若 ______ ，则R2断路。

16．（2021·上海浦东新·统考一模）如图所示的电路中，电源电压为6伏且保持不变，电阻R2的阻值为30欧。闭合开关后，电流表的示数为0.8安。

①求通过R2的电流。 (          )

②求R1的阻值。 (          )

③现用电阻R0替换R1、R2中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R0替换的电阻是 ___________ ，求R0的阻值。 (          )

17．（2020·上海浦东新·统考一模）教室内照明灯正常工作的电压为______伏，开关与灯之间是______（选填“串联”或“并联”）连接的。家中空调与节能灯均正常工作时，通过_____的电流较大。

18．（2020·上海浦东新·统考一模）某导体的电阻为10欧，通过它的电流为0.3安，则它两端的电压为______伏，20秒内通过它的电荷量为______库。若它两端的电压变大为6伏，它的电阻为______欧。

19．（2020·上海浦东新·统考一模）十九世纪初，人类对于电流的认识还处于模糊阶段，而对热传递的规律有较深的认识，“导热杆中两点间的‘热流’正比于这两点间的温度差”已成为当时科学家的普遍共识。欧姆认为，导线中的电流现象应该与此相似，猜想“导线中两点之间的______也许与它们之间的某种驱动力成正比”，这个“驱动力”就是我们现在所称的______。

欧姆当时研究的条件十分艰苦，他克服了没有稳定电流的困难、自行研制了测量电流的工具。经过多年大量实验后，他在1827年出版的《电路的数学研究》一书中，把实验规律总结成如下公式：S=γE。式中S表示电流、E表示“驱动力”、γ应表示______（选填“A”、“B”或“C”）。

A导线对电流的传导能力        B导线对电流的阻碍能力        C导线中的电荷量

20．（2020·上海浦东新·统考一模）如图所示的电路中，电源电压保持不变，R1、R2中有一个存在故障，闭合开关后，电压表示数为0V，则故障可能是_______。①若用一个完好的电阻R替换R1，电压表示数不变，则电路中存在的故障是______。②若用一个完好的电阻R换替R2，请写出电压表示数变化情况及相对应的故障。____

三、实验题

21．（2022·上海浦东新·统考一模）小明在“探究并联电路电阻的规律”实验中，他利用2节干电池作为电源，将电阻R2或R3分别与电阻R1并联，研究过程如图（a）、（b）、（c）所示。请仔细观察图中的操作和现象，然后归纳得出初步结论。

（1）比较图（a）与（b）或图（a）与（c）可知：________。

（2）比较图（b）与（c）可知：________。

22．（2022·上海浦东新·统考一模）小王、小张分别做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，电源电压相等且保持不变，待用滑动变阻器有两种规格（分别标有“10；2A”、“20；2A”的字样），待测电阻Rx规格相同。实验中，两位同学所用的变阻器不同，但他们在连接电路时都将滑片置于变阻器的一端。闭合电键，他们所观察到电流表、电压表的示数均为图（a）、（b）所示，接着在向变阻器另一端移动滑片的过程中，小王发现电路中两电表的示数均变小，而小张却发现电路中两电表的示数均变大。在思考并解决实验问题后，两位同学均完成实验。

（1）在连接电路及实验操作过程中，存在不规范情况的是：________（选填“小王”、“小张”或“小王和小张”）

（2）请写出你的判断依据：________；

（3）实验所用的电源电压为________伏；

（4）小张选用的滑动变阻器规格为________；请说明理由（写出分析过程）：________。

23．（2021·上海浦东新·统考一模）某同学在“用电流表、电压表测电阻”的实验中，电源电压为6伏且保持不变，滑动变阻器标有“50Ω 2A”字样。他先把滑动变阻器的滑片移到最左端，跟待测电阻Rx、电流表、开关和电源连成串联电路，再把电压表并联在电路中。闭合开关，向右移动滑片到某两个位置时，电流表、电压表的示数如图所示；继续向右移动滑片，发现压表的示数变大，电流表示数的最小值为0.22安。

(1)请在答题卡中相应的方框内画出该同学实验的电路图： ___________ 。

(2)闭合开关前，滑动变阻器连入电路的电阻值 ______ （选填“最大”或“最小”）；实验中电压表的量程为0~ _______ 伏。

(3)电阻Rx的阻值为 ________ 欧。（计算电阻时，精确到0.1欧）

24．（2020·上海浦东新·统考一模）在“探究导体中电流与电压的关系”实验中，需要测量的物理量有______和______。如图所示的仪器用于研究_____，实验中在调节金属盒的朝向和深度时，眼睛要注意观察该仪器两边液面______的变化情况。

25．（2020·上海浦东新·统考一模）小王做“用电流表、电压表测电阻”的实验，他把电源（电压保持不变且为1.5V的整数倍）、滑动变阻器（“10Ω 2A”、“20Ω 2A”中的一个）、电流表、电阻、开关、导线组成串联电路，把电压表并联在电路中，并把滑片置于滑动变阻器的一端。闭合开关后，发现电压表的指针不动，电流表示数如图 (a)所示；当滑片向另一端移动的过程中，电流表示数最小值如图 (b)所示；经思考，他仅改变了电压表的位置，继续将滑片移到另一端，电压表示数如图(c)所示。

①根据以上信息可判断：刚闭合开关时电压表并联在______两端；

②请判断图(a)中电流表的示数，并写出理由；______

③请通过计算说明滑动变阻器的规格_______及电源电压U；______

④待测电阻的阻值为______欧。(计算电阻时，精确到0.1欧)

四、作图题

26．（2022·上海浦东新·统考一模）在图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。

27．（2021·上海浦东新·统考一模）在图中的○里填上适当的电表符号，使之成为正确的电路图。

28．（2020·上海浦东新·统考一模）在图中的〇里填上适当的电表符号，使之成为正确的电路图。

(             )

29．（2020·上海浦东新·统考一模）在图示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器滑片的过程中，电流表的示数变大。

(           )

五、计算题

30．（2022·上海浦东新·统考一模）在图所示的电路中，电源电压为6伏，电阻R1为5欧。电流表的规格如图（b）所示，变阻器R2标有“100欧，2安”字样。闭合开关S时，电流表A1的示数为2安，求：

（1）通过R1的电流I1。

（2）滑动变阻器连入电路的电阻R2。

（3）选择适当的电表量程，在移动滑动变阻器的滑片的过程中，发现二个电表指针偏离零刻度的角度相等，求此时滑动变阻器连入电路的电阻R2'。

31．（2020·上海浦东新·统考一模）如图所示的电路中，电源电压恒为6伏、电阻R1的阻值为10欧，滑动变阻器R2标有“20Ω 1A”字样。闭合开关后，电流表的示数为0.4安。

(1)求R1两端的电压U1是_______伏；

(2)求此时R2连入电路的电阻值是_______欧。

(3)把上述器材重新连接后，闭合开关，在确保安全的情况下，移动滑片的过程中电流表示数能达1.2A。可判断出电流表测量的是________（选填“R1”、“R2”或“干路”）的电流，求移动滑片时电流表示数能达到的最大范围_____。

参考答案：

1．D

【详解】我国常用的照明电路的电压为220V，故ABC不符合题意，D符合题意。

故选D。

2．B

【详解】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表A1的示数不变；滑动变阻器R2的滑片P由中点向右移动，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小。

A．由并联电路电流的规律可知电流表A示数与电流表Al示数的差等于电流表A2示数，电流表A2的示数变小，所以电流表A示数与电流表Al示数的差变小，故A错误；

B．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的比值变大，故B正确；

C．由电流表A1示数不变、电流表A2示数变小可知，电流表A1示数与电流表A2示数的和变小，故C错误；

D．电流表A示数与电流表A2示数的比值

R1的阻值不变，R2的阻值变大，所以

变大，电流表A示数与电流表A2示数的比值变大，故D错误。

故选B。

3．B

【详解】电阻是表示导体对电流阻碍作用的物理量，是对运动电荷的阻碍力；电压使电路中形成电流，是对运动电荷的推动力．

4．B

【详解】A．电子表的电流约几微安，故A不符合题意；

B．小型手电筒正常工作的电流约0.2A，故B符合题意；

C．电吹风的正常工作时的电流约为3A左右，故C不合题意；

D．电热水器的工作电流约5A，故D不符合题意。

故选B。

5．D

【详解】在设计“探究导体中电流与电压的关系”实验时，我们把不同规格的导体放在电路中进行多次测量，并记录每次的电流与电压，通过数据分析得到电流与电压的关系：同一导体，导体中的电流与导体两端的电压的比值是定值；不同导体，导体中的电流与电压比值不同。故记录表的项目栏中有导体、电流与电压，没有电阻。

故选D。

6．B

【详解】AB．由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；将R1与R2的位置互换后，电路中的总电阻不变，电压表测R2两端的电压，由可知电路中的电流不变，即电流表的示数不变，故A不符合题意，B符合题意；

CD．因

R1＞R2

所以由U=IR可知

U1＞U2

即电压表的示数变小，故CD不符合题意。

故选B。

7．B

【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。

【详解】一节新干电池的电压1.5V，故ACD错误、B正确。

8．C

【分析】两电阻串联，根据串联电路的电流特点分析答题。

【详解】串联电路电流处处相等，两电阻串联，则通过两电阻的电流相等，故选C。

9．D

【分析】由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表A测支路R1的电流。根据并联电路的电压特点可知电压表示数的变化情况，再根据欧姆定律可知支路R1的电流变化情况，进一步可知电压表V示数与电流表A示数的比值变化。

【详解】由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表A测支路R1的电流；

AB．闭合开关后，当滑片P向右移动时，R2的电阻变大，而电源电压不变，则电压表V的示数不变，；根据并联电路的电压特点可知，R1两端的电压不变，又因为R1的阻值不变，根据欧姆定律可知，通过R1的电流不变，即电流表A的示数不变，故AB错误；

CD．由电压表V和电流表A的示数不变可知其比值也不变，故C错误、D正确。

10．     0.6     10     10

【详解】[1]通过该导体的电流

[2]导体的电阻为

[3]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端的电压为零时，其电阻仍为10Ω。

11．     不可能     见解析

【详解】（1）[1]电阻R断路时，两电表都没示数，电阻R短路时，两电表都有示数，不符合题意；小灯L断路时电流表无示数，电压表有示数，灯不亮，小灯L短路时，电流表有示数，电压表无示数，灯不亮，所以该电路发生故障时，小灯L不可能发光 。

（2）[2]由上面的分析可知，该电路是小灯L发生故障，在原故障电路中，将一个检查小灯L'并在R两端，若小灯L'不发光，电流表仍无示数，则小灯断路；若小灯L'发光，电流表示数变大，小灯L短路。

12．     1.5     串联     电流表

【详解】

[1]一节新干电池的电压为1.5V。

[2]串联电池组总电压等于各电池电压之和。

[3]在实验室中，测量电流的仪器是电流表。

13．     托里拆利     欧姆     安培

【详解】[1]意大利的科学家托里拆利用装有水银的细玻璃管测出了大气压的值。

[2]通过导体的电流，与导体两端电压成正比，与导体的电阻成反比。这一规律是德国物理学家欧姆最早于1826年发现的，被后人命名为欧姆定律。

[3]科学家们为物理学的发展作出了巨人的贡献，为纪念他们，物理学上用他们的名字作为物理量的单位；名字作为电流单位的科学家是安培。

14．     20     3     不变

【详解】[1]导体的电阻

=20Ω

[2]10s内通过导体的电荷为

Q=It=0.3A×10s=3C

[3]因为导体电阻与它两端的电压无关，若增加它两端的电压，它的电阻将不变。

15．     2I     A1示数为0，A示数为I     A1示数为I，A示数为I

【详解】[1]由图可知，两个电阻并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电阻R1、R2的阻值相等，并联电路中各个支路的电压相等，根据可知通过两个电阻的电流相等，即

I2=I1=I

电流A的示数为

I总=I1+I2=I+I=2I

[2]如果A1示数为0，可能电路中出现断路，A示数为I，说明R2支路完好，R1断路。

[3]如果A1示数为I，说明R1支路完好，A示数为I，说明电流表A只测量通过R1的电流，R2断路。

16．               R1

【详解】[1] 通过R2的电流为

IR2=

[2] 通过R1的电流为

R1的阻值

[3]因为

IR1＞0.5A

所以应该R0替换R1。

[4]替换后的电流

I0=0.6A-0.5A=0.1A

R0的阻值为

17．     220     串联     空调

【分析】(1)家庭电路的电压是220V；

(2)串联电路的元器件是可以相互影响的，据此分析即可判断；

(3)根据工作时的功率情况分析即可判断。

【详解】[1]我国家庭照明电路的电压是220伏；

[2]开关需要控制灯的亮灭，所以开关与灯之间是串联的关系；

[3]家用空调的电功率一般都是上千瓦，而节能灯的电功率一般只有几十瓦，家庭电路的电压恒定不变，根据可知，通过空调的电流较大。

18．     3     6     10

【分析】电阻是导体本身的特性，与导体两端的电压、通过的电流无关，但可以通过欧姆定律求出其大小；根据求出20秒内通过该导体横截面的电荷量。

【详解】[1]由可知，导体两端的电压为：

；

[2]由可知，20s内通过导体的电荷为：

；

[3]因为导体的电阻与两端的电压无关，所以当电压为6V时，电阻仍为10Ω。

19．     电流     电压     A

【分析】电路中电流的成因及欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比；导体电阻是导体本身的一种特性，与电压和电流无关。

【详解】[1]根据导线中的电流现象应该与导热杆中两点间的‘热流’相似可知，导线中两点之间的电流也许与它们之间的某种驱动力成正比；

[2]根据电路中电流的成因可知，这个“驱动力”就是我们现在所称的电压；

[3]由S=γE知，电压E一定时，通过的电流S与电导率γ成正比，所以电导率反映的是导体对电流的导通能力，故A正确。

20．     R1短路或R2断路     R2断路     若电压表示数不变，则R1短路；若电压表示数变大，则R2断路。

【分析】电路故障有断路和短路，根据电压表示数为零，可判断故障的原因：断路或是电压表并联部分短路，通过分别替换电阻R1、R2，再根据电压表示数进一步判断电路故障原因。

【详解】[1]分析电路可知R1、R2串联，电压表V测量R1两端的电压；电压表示数为0V存在两种可能：一是R1短路，一是R2断路；

[2]若用一个完好的电阻R替换R1，电压表示数不变，说明电压表之外的电路仍处于断路状态，即R2断路；

[3]若用一个完好的电阻R换替R2，若电压表示数不变，则R1短路；若电压表示数变大，则R2断路。

21．     一个电阻与另一个电阻并联后，总电阻减小     在并联电路中，其中一个电阻阻值保持不变，与它并联的另一个电阻越小，总电阻越小

【详解】（1）[1]由图可知，当R并联上一个电阻后，电流表指针向右偏转，说明电路中电流增大；则由欧姆定律可知，电路中总电阻减小；从而说明当并联一个电阻后，总电阻减小。

（2）[2]比较图（b）、（c）可知，（c）中并联的电阻小，则（c）中电流表偏转角更大，故说明（c）中电流更大；则可知（c）中总电阻更小；即当电路中所并联的电阻越小，总电阻越小。

22．     小王和小张     见解析     6     20Ω；2A     见解析

【详解】（1）[1]在连接电路及实验操作过程中小王和小张都不规范。

（2）[2]他们在连接电路时都将滑片置于变阻器的一端，即滑动变阻器接入电路中的电阻可能是最小为零，或者是最大。闭合开关，电表的指针偏转角度相同，接着在向变阻器另一端移动滑片的过程中，根据小王发现电路中两电表的示数均变小，可判断出闭合开关时，小王的滑动变阻器阻值为零；而小张却发现电路中两电表的示数均变大，可判断出闭合开关时，小张滑动变阻器的阻值最大。所以小王不规范的地方在于：在闭合开关前，滑动变阻器滑片位于阻值最小处。从以上还可以分析出小王电流表用0～3A量程，示数为1.2A，电压表用0～15V量程，示数为6V；小张电流表用0～0.6A量程，示数为0.24A，电压表所用0～3V量程，示数为1.2V。所以小张不规范的地方在于:在连接电路时，在无法估计电流、电压大小情况下两电表直接选择了较小量程。

（3）[3]由以上可知，闭合开关时，变阻器电阻为零，只有待测电阻Rx接入电路，电压表测电源电压，此时电压表示数为6V，则电源电压等于6V。

（4）[4][5]因为电源电压为6V，待测电阻Rx规格相同。根据小张、小王电路中两电表的示数变化情况。刚开始小张电路中滑动变阻器阻值最大，此时

Ix=I滑=0.24A

小张电路中待测电阻Rx的电压

Ux=1.2V

滑动变阻器两端电压

U滑=U-Ux=6V-1.2V=4.8V

滑动变阻器的最大电阻

小张选用的滑动变阻器规格为20；2A。

23．          最小     3     13.5

【详解】(1)[1]根据题意知道，滑动变阻器跟待测电阻Rx串联，电压表与滑动变阻器并联，故电路连接如下

(2)[2]由于滑动变阻器在电路中起保护和调节作用，所以，在闭合开关前，滑动变阻器连入电路的电阻值应是最大值。

[3]由于电源电压为6伏且保持不变，结合电路的连接方式，根据向右移动滑片到某两个位置时，电流表、电压表的示数推断，实验中电压表的量程为0~3V即可。

(3)[4]根据题意知道，电流表示数的最小值为0.22安，所以，电流表使用的是0-0.6A量程，由图知道，当电流表示数是0.26A时，电压表的示数是2.5V，由欧姆定律知道，此时电路的总电阻

滑动变阻器接入电路的电阻

由串联电路电阻的特点知道，电阻Rx的阻值

24．     电流     电压     液体内部压强     高度差

【分析】(1)根据“探究导体中电流与电压的关系”实验的原理、步骤等分析此题；

(2)压强计测量液体压强时是通过橡皮膜来感知压强的，根据压强计的原理及使用方法解答即可。

【详解】[1][2]在“探究导体中电流与电压的关系”实验中，需要控制电阻不变，测量的物理量是电流和电压；

[3]如图所示的仪器是压强计，用于研究液体内部压强；

[4]实验中在调节金属盒的朝向和深度时，眼睛要注意观察该仪器两边液面高度差的变化情况。

25．     滑动变阻器     若电流表量程为0~3A，则示数为2.8A，超出滑动变阻器允许通过的最大电流2A，因此电流表量程为0~0.6A，电流表的示数为0.56安     “20Ω 2A”     4.5V     8.1

【分析】(1)闭合开关后，发现电压表的指针不动，即示数仍为零，据此判断；

(2)根据滑动变阻器允许通过的最大电流值进行判断并读数；

(3)由题意小王改变了电压表的位置可知，电压表此时测量待测电阻两端的电压，当电压表示数如图(c)所示，滑动变阻器的阻值全部接入电路，此时电路中的总电阻最大，由欧姆定律可知电流最小，根据串联电路电压的特点结合滑动变阻器的两种规格及电源电压保持不变且为1.5V的整数倍分析求解；

(4)电压表示数如图(c)所示时电路中电流值最小，根据欧姆定律即可求出待测电阻阻值。

【详解】[1]闭合开关后，发现电压表的指针不动，即示数仍为零，由此可知电压表只能并联在滑动变阻器两端，且此时滑动变阻器接入电路的阻值为0；

[2]若电流表量程为0~3A，则示数为2.8A，超出滑动变阻器允许通过的最大电流2A，因此电流表量程为0~0.6A，电流表的示数为0.56安；

[3][4]由题意小王改变了电压表的位置可知，电压表此时测量待测电阻两端的电压，当电压表示数如图(c)所示，滑动变阻器的阻值全部接入电路，此时电路中的总电阻最大，由欧姆定律可知电流最小，最小电流如图 (b)所示为0.16A，根据串联电路电压的特点有：

，

当滑动变阻器取“10Ω 2A”时，电源电压为2.9V，不是1.5V的整数倍，不合题意；

当滑动变阻器取“20Ω 2A”时，电源电压为4.5V，是1.5V的整数倍，故所选滑动变阻器的规格“20Ω 2A”，电源电压为4.5V；

[5]电压测量待测电阻两端的电压，电压表示数如图(c)所示为1.3V，电路中的电流最小，最小电流如图 (b)所示为0.16A，根据欧姆定律可知，待测电阻阻值：

。

26．略

【分析】要使两灯泡并联，则需让它们的两端分别连在一起；然后根据电流表在电路中相当于导线，而电压表相当于开路进行选择合适的仪表。

【详解】要使两灯并联，从电源正极流出的电流应分别流入灯泡，左边的“○”中应填入电流表，这样电流就分别经过灯泡L1和L2，流过两灯泡中的电流应汇合共同流回负极，右边的“○”中应填入电流表，则中间“○”中不能有电流通过，故为电压表，见下图

27．

【详解】由图知道，最下面的圈与整个电路并联，所以一定是电压表，中间的圈与上面的灯泡并联，所以一定是电压表，而左上角的一个与上面的灯串联，应是电流表，故电路图如下

28．

【分析】根据电流表与被测电路串联，电压表与被测电路并联即可完成电路。

【详解】因为电流表与被测电路串联，电压表与被测电路并联；第二排的〇与灯泡串联，所以是电流表；第三排的〇与电源串联，所以是电流表，第一排的〇与灯泡并联，所以是电压表，如图所示：

29．

【分析】当滑动变阻器的滑片向右移动时，电流表的示数逐渐变大，说明电路中电阻变小，则变阻器应选择右下接线柱；根据已有的导线，可判断灯泡、变阻器和电流表串联。

【详解】由电路图可知，灯泡、变阻器和电流表串联，滑动变阻器接右下接线柱时，向右移动滑片，变阻器接入的电阻变小，则电路中的总电阻变小，故电路中的电流变大，即电流表示数变大；电路图如图所示：

30．（1）1.2A；（2）7.5；（3）20

【详解】解：（1）通过R1的电流I1为

I1===1.2A

（2）流过滑动变阻器的电流

I2= I-I1=2A-1.2A=0.8A

则滑动变阻器连入电路的电阻R2为

R2===7.5

（3）由二个电表指针偏离零刻度的角度相等可知，A1测量干路中电流I’量程应为0~3A，A2测量R2支路中电流I2’量程应为0~0.6A，当偏转角度相同时，A1示数是A2示数的5倍，即

I’=5I2’

即

I1+I2’=5I2’

因通过R1的电流I1始终为1.2A不变，解得

I2’=0.3A

则此时滑动变阻器连入电路的电阻

R2'===20

答：（1）通过R1的电流I1为1.2A；

（2）滑动变阻器连入电路的电阻R2为7.5；

（3）此时滑动变阻器连入电路的电阻R2'为20。

31．     4     5     干路     0.9～1.6A

【分析】由电路图可知，电阻R1与R2串联，电流表测电路中的电流；

(1)根据欧姆定律求出电阻R1两端的电压；

(2)根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻；

(3)根据滑动变阻器的铭牌可知，此时电阻R1与R2并联，根据欧姆定律求出R1所在支路的电流，由此电流值小于1.2A可知，电流表测量干路电流，根据欧姆定律可知，当滑动变阻器R2的滑片移到最大阻值时，此支路的电流最小，结合铭牌再根据并联电路的电流特点即可求电流表示数能达到的最大范围。

【详解】(1)[1]电阻R1两端的电压：

；

(2)[2]串联电路中总电压等于各分电压之和，则此时滑动变阻器两端的电压为：

，

由欧姆定律可知，电阻R2的阻值：

；

(3)[3]根据滑动变阻器的铭牌“20Ω  1A”可知，电阻R1与R2并联，由欧姆定律可知，电阻R1所在支路的电流：

，

则电流表测量的是干路电流；

[4]当滑动变阻器R2的滑片移到最大阻值时，其所在支路的电流：

，

根据并联电路的电流特点可知，干路的最小电流：

，

根据滑动变阻器的铭牌可知，干路的最大电流：

，

则移动滑片时电流表示数能达到的最大范围0.9～1.6A。
