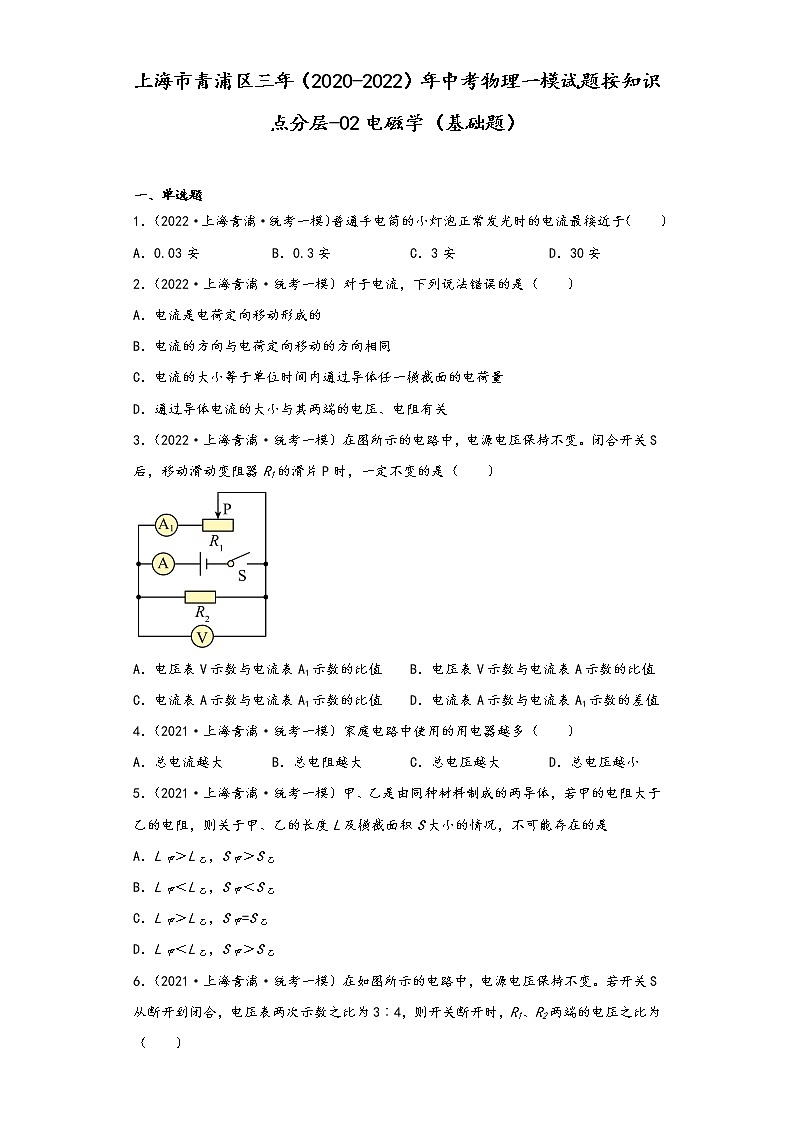

上海市青浦区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题）

上海市青浦区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题）

一、单选题

1．（2022·上海青浦·统考一模）普通手电筒的小灯泡正常发光时的电流最接近于（　　）

A．0.03安 B．0.3安 C．3安 D．30安

2．（2022·上海青浦·统考一模）对于电流，下列说法错误的是（　　）

A．电流是电荷定向移动形成的

B．电流的方向与电荷定向移动的方向相同

C．电流的大小等于单位时间内通过导体任一横截面的电荷量

D．通过导体电流的大小与其两端的电压、电阻有关

3．（2022·上海青浦·统考一模）在图所示的电路中，电源电压保持不变。闭合开关S后，移动滑动变阻器R1的滑片P时，一定不变的是（　　）

A．电压表V示数与电流表A1示数的比值 B．电压表V示数与电流表A示数的比值

C．电流表A示数与电流表A1示数的比值 D．电流表A示数与电流表A1示数的差值

4．（2021·上海青浦·统考一模）家庭电路中使用的用电器越多（　　）

A．总电流越大 B．总电阻越大 C．总电压越大 D．总电压越小

5．（2021·上海青浦·统考一模）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是

A．L甲＞L乙，S甲＞S乙

B．L甲＜L乙，S甲＜S乙

C．L甲＞L乙，S甲=S乙

D．L甲＜L乙，S甲＞S乙

6．（2021·上海青浦·统考一模）在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（　　）

A．1︰3 B．3︰1 C．3︰4 D．4︰3

7．（2020·上海青浦·统考一模）家用电视机的电流约为

A．50安 B．5安

C．0.5安 D．0.05安

8．（2020·上海青浦·统考一模）在下列各物理量中，反映导体对电流阻碍作用的是

A．电压 B．电阻 C．电流 D．电荷量

9．（2020·上海青浦·统考一模）在图所示的电路中，电源电压保持不变，开关S从断开到闭合，先后两次电流表A的示数之比为2︰3。若将电阻R1、R2串联在电路中，则R1、R2两端的电压之比为

A．2︰1 B．1︰2

C．2︰3 D．3︰2

二、填空题

10．（2022·上海青浦·统考一模）上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为________伏；如图所示，“拖线板”上每个插座之间是________连接的（选填“串联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_________过大造成安全隐患。

11．（2022·上海青浦·统考一模）某导体两端的电压为6伏，10秒内通过该导体的电荷量为3库，通过该导体的电流为________安；若将该导体两端的电压调整为8伏，则该导体的电阻为_______欧，通过该导体的电流为_________安。

12．（2021·上海青浦·统考一模）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。

13．（2021·上海青浦·统考一模）若10秒内通过某导体横截面的电荷量为6库，导体两端的电压为3伏，则通过该导体的电流为___________安，该导体的电阻为___________欧。如果该导体两端的电压为零时，则通过该导体的电流为___________安。

14．（2021·上海青浦·统考一模）在如图所示的电路中，电源电压为U。闭合开关S，灯L发光。一段时间后，电灯熄灭。若已知电路中只发生一处故障，且只发生在灯L或电阻R上。根据信息回答下列问题

①电路中可能发生的故障是 ___________ 。

②若电流表的指针指在零刻度上，请写出电压表的示数及对应的故障。 ___________

15．（2021·上海青浦·统考一模）“曹冲称象”的故事家喻户晓，曹冲设计的方法中，先后将大象和石块装载到同一艘船上，通过称量石块的质量得到大象的质量。这种方法在科学研究中称为“等效替代法”。

①故事中，装载在船上的石块质量能替代大象质量的条件是： ___________ ；

②如图(a)(b)为探究并联电路中电阻规律的实验情景，若电阻R能等效替代电阻R1和R2，则电流表A3的示数及相关物理量应满足的条件是 ___________ 。

16．（2020·上海青浦·统考一模）一节新干电池的电压为______伏。在利用它做电源时，______用导线直接将正负极相连（选填“可以”或“不可以”）。

17．（2020·上海青浦·统考一模）物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个__________，汽车油量表（b图）实际上是一只_________表．登山运动员用的高度计是由_______经重新标度后改造而成的．

18．（2020·上海青浦·统考一模）现有长度相同的铜导线甲和乙，已知甲的电阻较小，则甲的横截面积______乙的横截面积；若将它们串联在电路中，通过甲的电流______通过乙的电流；若将它们并联在电路中，则甲两端的电压______乙两端的电压。（均选填“小于”“等于”或“大于”）

19．（2020·上海青浦·统考一模）某导体两端的电压为6伏，电阻为15欧，通过该导体的电流为______安，10秒内通过该导体横截面的电荷量为______库；若将该导体两端电压调整为12伏，其电阻为______欧。

20．（2020·上海青浦·统考一模）在如图所示的电路中，电源电压保持不变，R1、R2的阻值完全相同，闭合开关S，电压表、电流表的示数分别为U0、I0。一段时间后发现，其中一个电表的示数变为零。若电路中只有一处故障且故障只发生在R1、R2上，请写出相应的电表示数及故障。______

21．（2020·上海青浦·统考一模）如图所示的多芯线是生产、生活中常用的导线。

（1）多芯线是由多根细导线绕制而成，多芯线的电阻远小于每根细导线的电阻，由此可判断多芯线中的各根细导线之间是______连接的。（选填“并联”或“串联”）

（2）若一根多芯线甲由两根电阻均为R0的细导线绕制而成，则多芯线甲的电阻为______。

（3）若多芯线甲中再增加一根电阻为R0的细导线，做成多芯线乙，请你根据已有的电路知识推导多芯线乙的电阻。______（需写出推导过程）

三、简答题

22．（2022·上海青浦·统考一模）在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相同。开关S闭合，电压表、电流表的示数分别为U0、I0，电路正常工作。一段时间后，观察到电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出电压表V、电流表A的示数及对应的故障。_________

四、作图题

23．（2022·上海青浦·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小。

24．（2021·上海青浦·统考一模）在如图电路中的〇处填入电表符号，使之成为正确的电路。

25．（2021·上海青浦·统考一模）在图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接．要求：①闭合电键S后，小灯泡L发光；②向右移动变阻器的滑片P时，电流表的示数变小，但灯L亮度不变．

(      )

26．（2020·上海青浦·统考一模）在如图中的空缺处填上适当的电源、电表符号，使两小灯泡并联且能正常发光。

(      )

27．（2020·上海青浦·统考一模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①灯L与滑动变阻器串联；②闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。

(      )

五、计算题

28．（2022·上海青浦·统考一模）在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：

(1) 电流表A1的示数I1。

(2) 通过电阻R2的电流I2。

29．（2021·上海青浦·统考一模）在如图（a）所示的电路中，电源电压为12伏，电阻的阻值为10欧。闭合开关S，电压表的示数为伏。

(1)求通过电阻的电流。

(2)求电阻的阻值。

(3)现用电阻替换电阻、中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。求电阻的阻值及电流表的示数。

30．（2020·上海青浦·统考一模）在如图（a）所示的电路中，电源电压为12伏。闭合开关S，电流表A1、A的示数分别为0.3安、2.3安。

（1）求通过电阻R2电流I2。

（2）求电阻R1的阻值。

（3）现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电流表指针的偏转角度相同，两电流表表盘如图（b）所示。求电阻R0的阻值及电流表A的示数。

六、实验题

31．（2022·上海青浦·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测也阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开关时电压表、电流表示数如图（a）、（b）所示。他移动沿片P，发现电表的示数变化范围太小，可能会影响测量的精确程度。于是他经过思考后重新连接电路进行实验，重新实验的数据记录如表所示，并在移动变阻器滑片过程中，发现电压表示数的最大变化量为1.8伏。

（1）实验所用电源的电压。___________（需写出简要的计算过程或理由）

（2）根据相关信息，实验序号1时所测得电阻Rx的阻值为___________欧。

32．（2022·上海青浦·统考一模）某小组同学在得出“串联电路中电流处处相等”结论后继续实验，他们先按图用导线连接电源（电压保持不变）、电阻R（阻值为20欧）、开关等，然后将不同阻值的导体Rx接入电路AB间，并记录电压和电流，数据如下表所示。

（1）分析比较实验序号1-6数据中的电流表示数的变化情况及相关条件，可以得到的初步结论是：电源电压不变的情况下，当一个串联电阻相同时，___________；

（2）分析比较实验序号1-6数据中的电压表示数的变化情况及相关条件，可以得到的初步结论是：________；

（3）分析比较实验序号1-6数据中的电压表、电流表示数的比值及导体Rx电阻的大小等条件，可以得到的结论是：_______；

（4）在分析了实验中Rx两端的电压和电流的比值后，他们进一步发现，当Rx的阻值越接近另一个导体的阻值时，Rx两端的电压和通过的电流的乘积越大。请根据这一发现及相关数据，可以进行的猜想是：串联电路中，当某个导体的_______，其两端的电压和通过的电流的乘积最大；

（5）为了验证这个猜想，他们拟用滑动变阻器接入电路AB间继续实验，可供选用的滑动变阻器有“10Ω  2A”、“20Ω  2A”、“50Ω  1A”三种规格。你认为选用_______规格的变阻器能够满足实验要求。

33．（2021·上海青浦·统考一模）在探究串联电路中电流特点的实验中，连接电路时，开关应该是 ___________ 的。使用电流表时，所测电流不得超过它的 ___________ 。在如图所示电路中，将电流表分别接在A、B、C三个不同位置，记录实验数据如表所示，分析比较实验数据及相关条件，可得出的初步结论是： ___________ 。

34．（2020·上海青浦·统考一模）在“探究导体中电流与电压的关系”实验中，电流表应与导体______，电压表应与导体____；实验时应选用______导体（选填“一个”或“多个”），并进行______实验。

35．（2020·上海青浦·统考一模）某同学做“用电流表、电压表测电阻”实验，现有电源（电压为4.5伏）、待测电阻RX、电流表、电压表、开关各一个，三个滑动变阻器（分别标有“5欧 2安”“10欧 2安”“50欧 1安”字样）以及导线若干。他选择一个滑动变阻器，正确连接电路后，将变阻器的滑片滑到金属杆的端点。闭合开关，电压表、电流表的指针位置如图（a）、（b）所示，记录第一组数据；然后移动变阻器的滑片至某一位置时，发现电压表、电流表的指针自（a）、（b）位置均转过三小格，记录第二组数据；接着继续操作完成实验。

（1） 实验中电压表所选的量程为______伏。

（2）判断实验中所选的变阻器。______（需写出计算过程）

（3）该同学的第二组数据中，电压、电流及计算出RX的阻值是______。

七、综合题

36．（2021·上海青浦·统考一模）某同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好。他正确串联电源、待测电阻、变阻器、电流表、开关等电路元件后，将电压表并联在电路中。实验时他将变阻器的滑片移至一端，在闭合开关时，观察到电流表的示数为安，电压表的示数如图（a）所示，当他移动滑动变阻器滑片时，电压表的指针没有改变位置。经过思考后，该同学调整了电路，并按规范重新实验，当他闭合开关时，电压表示数如图（b）所示；他继续移动变阻器的滑片，当电压表示数如图（c）所示时，电流表的示数为安。

请根据相关信息完成下列各题：

(1)调整电路前，移动变阻器滑片时，电压表指针不改变的原因是___________。

(2)电流表的示数为安时，计算此次待测电阻的阻值为___________欧。（精确到欧）

(3)求实验中使用的变阻器的最大阻值。___________（需写出简要的计算过程或理由）

参考答案：

1．B

【详解】普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。

故选B。

2．B

【详解】A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；

B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；

C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；

D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。

故选B。

3．D

【详解】滑动变阻器和定值电阻并联，电流表A1测量的滑动变阻器的电流，电流表的示数为干路电流，电压表即可以测量电源电压，也可以测量定值电阻的电压，还测量滑动变阻器的电压。

A．电压表V示数与电流表A1示数的比值即为滑动变阻器的阻值，当移动滑动变阻器R1的滑片P时，滑动变阻器接入的阻值变化了，故电压表V示数与电流表A1示数的比值发生变化，故A不符合题意；

B．当移动滑动变阻器R1的滑片P时，滑动变阻器接入的阻值变化了，电流发生了变化，电流表A1发生了变化，干路电流表A的示数发生变化，电源电压不变，故电压表V示数与电流表A示数的比值发生变化，故B不符合题意；

C．电流表A示数与电流表A1示数的比值为

由于移动滑动变阻器的滑片，电阻在变化，故变化，故C不符合题意；

D．电流表A示数与电流表A1示数的差值即为通过定值电阻的电流，由于电源电压不变，定值电阻的阻值不变，故通过定值电阻的电流的大小不变，故D符合题意。

故选D。

4．A

【详解】家庭电路各用电器之间是并联的，并联电路各支路两端电压相等，根据并联电路电阻关系可知，并联后，总电阻变小，则总电流越大。

故选A。

5．D

【详解】导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、横截面积．甲、乙是由同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大；由题意知道，甲的电阻大于乙的电阻，所以不可能存在的关系是L甲＜L乙，S甲＞S乙，故D符合题意，故选D

6．B

【详解】由电路图可知，开关S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；开关S断开时，R1与R2串联，电压表测R1两端的电压U1， 因开关S从断开到闭合，电压表V两次示数之比为3:4，所以

因串联电路中总电压等于各部分电压之和，所以开关断开时，R1、R2两端的电压之比

故ACD不符合题意，B符合题意。

故选B。

7．C

【详解】家用电视机的电流约为0.5A，故选C。

8．B

【详解】电阻是表示导体对电流阻碍作用的物理量，是对运动电荷的阻碍力；电压使电路中形成电流，是对运动电荷的推动力．

9．B

【详解】设开关S断开时的电流表示数为2A，则开关S闭合后的电流表的示数为3A，那么流过R2的电流为

因为电路为并联电路，所以有

因此

若将电阻R1、R2串联在电路中，根据串联电路电压与电阻成正比，得R1、R2两端的电压之比为1:2，故选B。

10．     220     并联     电流

【详解】[1]我国家庭电路电压220V，冰箱与电饭煲等家用电器并联接入电路正常工作，所以电压为220伏。

[2] 如图所示，每个插座之间是并列接入电路，所以每个插座之间是并联连接。

[3] 如果这个拖线板同时给多个家用电器供电，会使这个拖线板过载，导致电流过大引起火灾，造成安全隐患。

11．     0.3     20     0.4

【详解】[1]根据电流定义可得，通过导体的电流为

[2]当导体两端电压为6V时，通过的电流为0.3A，则导体的电阻为

由于导体的电阻是本身的性质，大小取决于导体的材料、长度、横截面积和温度，与电压、电流都无关，故若将该导体两端的电压调整为8伏，则该导体的电阻仍为20Ω。

[3]当导体两端的电压为8V时，通过导体的电流为

12．     220V     并联     正

【详解】[1]在家庭电路中，各用电器的正常工作的电压为220V。

[2]在家庭电路中，由于各用电器独立工作，互不干扰，故是并联的。

[3]物理学中规定正电荷定向移动的方向即为电流的方向。

13．     0.6     5     0

【详解】[1]通过该导体的电流为

该导体的电流为0.6A；

[2]导体的电阻为

导体的电阻为5Ω。

[3]当导体两端的电压为零时，没有电压即没有了电流。

14．     灯L短路或灯L开路，亦或电阻R开路     电压表的示数为0，则电阻R开路；若电压表示数为U，则灯L开路

【详解】[1]闭合开关S，灯L发光。一段时间后，电灯熄灭，说明灯L没有电流通过，则可能是灯L自身短路了或者灯L开路，亦或电阻R开路导致没有电流通过，从而熄灭

[2]电流表的指针指在零刻度上，说明电路中没有电流通过，故障类型为开路。若电压表的示数为0，则电阻R开路；若电压表示数为U，则灯L开路。

15．     船两次排开水的体积相等，且两次漂浮在水面上     电流表A3的示数等于电流表A1的示数，两电路电源电压相同且不变

【详解】①[1]先后将大象和石块装载到同一艘船上，保证两次船在水下的深度相同，则船两次排开水的体积相等，根据可知，船两次受到的浮力相等，又由于船是飘浮的，浮力等于重力，两次浮力相等，因此船两次的重力相等，两次质量相等。通过称量石块的质量得到大象的质量。

②[2]图(b)中电阻R是替代图(a)中并联电路电阻R1和R2的电阻，根据等效替代法，要使接入电路的效果相同，则电路两端电压和电流都应该相同，即电源电压相同，图(a)中干路上的电流和图(b)中电路电流相同。所以电阻R能等效替代电阻R1和R2的条件是：电流表A3的示数等于电流表A1的示数，两电路电源电压相同且不变。

16．     1.5     不可以

【详解】[1][2]一节新干电池的电压为1.5V，在利用它做电源时，不可以用导线直接将正负极相连，因为如果用导线直接将正负极相连会造成短路。

17．     连通器     电流     气压计

【详解】茶壶是利用连通器的原理制成的；从图中我们可以看出油量表串联在电路中，因此油量表相当于电流表；登山运动员的高度计是有气压计改造而成的．

18．     大于     等于     等于

【详解】[1]当材料和长度一样时，横截面积大的电阻小，所以长度相同的铜导线甲和乙，已知甲的电阻较小，则甲的横截面积大于乙的横截面积；

[2]串联电路电流处处相等，所以若将它们串联在电路中，通过甲的电流等于通过乙的电流；

[3]并联电路各支路两端的电压等于电源电压，所以若将它们并联在电路中，则甲两端的电压等于乙两端的电压。

19．     0.4     4     15

【详解】[1]通过该导体的电流为

[2]10秒内通过该导体横截面的电荷量为

[3]导体的电阻只和材料、长度和横截面积有关与导体两端的电压无关，所以若将该导体两端电压调整为12V，其电阻为15Ω。

20．电压表示数为2U0，电流表示数为0，R1断路；电流表示数为2I0，电压表示数为0，R1短路

【详解】电源电压为

若R1断路，电压表测电源的电压，所以电压表示数为2U0，电流表示数为0；若R1短路，因为电压表测R1的电压，所以电压表的表示数为0，此时电流表示数为

21．     并联

【详解】(1)[1]并联电路的总电阻比最小的电阻还要小，因为多芯线是由多根细导线绕制而成，多芯线的电阻远小于每根细导线的电阻，所以多芯线中的各根细导线之间是并联连接的；

(2)[2]若一根多芯线甲由两根电阻均为R0的细导线绕制而成，则多芯线甲的电阻为

(3)[3根据并联电阻的公式有

所以

22．见解析

【详解】由于两个电阻串联，且两电阻的阻值相同，故两电阻的电压相同，电源电压为2U0，电阻的阻值为

若电阻R2断路，电压表的示数为零，不符合题意，故舍去。

若电阻R2短路，只有电阻R1接入电路，电压表测量电源电压，其读数为2U0，此时电流表的示数为

若电阻R1短路，电压表的示数为零，与题意不符，故舍去。

若电阻R1断路，电压表的示数变大，故符合题意，此时电压表测量电源电压为2U0，电流表的示数为零。

综上所述，若电阻R2短路，电压表的示数为2U0，电流表的示数为；若电阻R1断路，电压表的示数为2U0，电流表的示数为0。

23．

【详解】闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小，则说明向右移动时滑动变阻器的电阻变大了，因此应接入滑动变阻器左下接线柱，如下图所示：

24．

【详解】如图所示，为了保证是正确的电路，最下方的圆圈内必须填写电压表，若为电流表，则整个电路短路，错误；最左边的圆圈内是电流表，因为在干路上，若为电压表，则电路为断路，最右边的圈圈内是电压表，测量电阻的电压，若为电流表，则发生了电阻被短路，故如下图所示：

。

25．见解析

【分析】根据题目要求，据此分析，连接正确电路．

【详解】由题意可知，灯和滑动变阻器并联，互不影响，滑动变阻器向右移动连入电路的电阻变大，电流表的示数变小．如图所示：

26．

【详解】中间放电源，右边接电流表，如图

27．

【详解】将灯泡的右边接到电流表的中间接线柱，将电流表的负接线柱接到滑动变阻器的左下接线柱，如图

28．(1)1.2A；(2)0.8A

【详解】(1) 电流表A1的示数

(2) 通过电阻R2的电流

答：(1) 电流表A1的示数1.2A；

(2) 通过电阻R2的电流0.8A。

29．(1)0.48A；(2)15Ω；(3)5Ω，0.6A；30Ω，0.3A

【详解】解：(1)由图知，两电阻串联，电压表测量电阻R1两端的电压。通过电阻R1的电流

=0.48A

(2)电阻R2两端的电压

U2=U-U1=12V-4.8V=7.2V

R2的阻值

=15Ω

(3)若用R0替换电阻R1时，原来电压表的示数是4.8V，说明电压表的量程是0-15V，电压表经过调整量程后，指针正好指在满刻度处，说明电压表的量程为0-3V，电压表的满刻度是3V，R2两端的电压

U2′= U-U1′=12V-3V=9V

通过R2的电流

由(1)可知原来电流表的示数是0.48A，说明电流表的量程是0-0.6A，电流表的示数是0.6A，电阻R0的阻值

若用R0替换电阻R2时，原来电压表的示数是4.8V，说明电压表的量程是0-15V，电压表经过调整量程后，指针正好指在满刻度处，说明电压表的量程为0-3V，电压表的满刻度是3V，R1两端的电压是3V，通过R1的电流

由(1)可知原来电流表的示数是0.48A，说明电流表的量程是0-0.6A，此时通过R1的电流是0.3A，电流表的示数是0.3A，电路的总电阻

R总==40Ω

R0的阻值

R0=R总-R1=40Ω-10Ω=30Ω

答：(1)通过电阻R1的电流是0.48A；

(2)求电阻R2的阻值是15Ω；

(3)替换R1时，电阻的阻值是5Ω，电流表的示数是0.6A。替换R2时电阻的阻值是30Ω，电流表的示数是0.3A。

30．（1）2A；（2）40Ω；（3）10Ω，5A

【详解】（1）R1与R2并联，所以通过电阻R2电流I2为

（2）根据得电阻R1的阻值为

（3）两电流表指针偏转角度相同，则I=5I1，若替换R2，则干路的电流为

通过电阻R0的电流为

电阻R0的阻值为

若替换R1，通过R2的电流为2A，可得

可解得干路的电流为

由图b所示，由电流表指针位置可知，干路电流为1.5A，当替换R1时，干路电流为2.5A，不符合题意，故舍去。

答：（1）通过电阻R2电流I2为2A；

（2）电阻R1的阻值为40Ω；

（3）当用电阻R0替换R2时，电阻R0的阻值为10Ω，电流表A的示数为1.5A。

31．     4.5V     15

【详解】（1）[1]他正确连接电路，实验步骤正确，说明电压表与电阻并联，如图（a）电压表，选择0~3V，分度值为0.1V，读数为2.7V；重新连接电路，而电压表（只有0～3伏档完好），故将电压表并联在滑动变阻器两端，根据串联分压，滑动变阻器接入的阻值越大，电压表的示数最大，当滑动变阻器的阻值为零，电压表的示数为0，故当滑动变阻器全接入时，此时电压表的示数最大，根据电压表示数的最大变化量为1.8伏，故滑动变阻器的最大值为1.8V，而第一次连接电路时，滑动变阻器也是全部接入，那么此时滑动变阻器的电压也为1.8V，故电源电压为

（2）[2]实验序号1时所测得电阻Rx的阻值为

32．     另一个电阻越大，电路中的电流越小     在串联电路中，当一个串联电阻不变，另一个电阻越大，其两端的电压越大     在串联电路中，一个电阻的阻值越大，其两端的电压与通过的电流的比值越大，且大小等于该电阻     电阻与另一个电阻相等时     50Ω  1A

【详解】（1）[1]由表中数据可看出，电源电压不变，当R阻值不变，Rx越大，电路的总电阻越大，由得电路中的电流越小，故可得出：在串联电路中，当一个串联电阻相同时，另一个电阻越大，电路中的电流越小。

（2）[2]分析表中电压表和电阻Rx的变化会发现，Rx越大，分配在它两端的电压就越大，故可得出结论：在串联电路中，当一个串联电阻不变，另一个电阻越大，其两端分配的电压越大。

（3）[3]综合分析电压表、电流表示数的比值及导体Rx电阻的大小等条件，可得出：在串联电路中，当一个电阻不变，另一个电阻变大时，其两端分配的电压变大，电路中的电流变小，电压与电流的比值始终等于该电阻阻值。

（4）[4]计算表中6次实验中导体两端的电压与通过的电流的乘积

1.8V×0.36A=0.648W

3.0V×0.30A=0.9W

4.0V×0.25A=1.0W

5.0V×0.20A=1.0W

5.4V×0.18A=0.972W

6.0V×0.15A=0.9W

通过以上计算可知，第三组和第四组电压表和电流表示数乘积最大，这两组的电阻最接近于电路中另一个串联电阻大小，因此得出结论：串联电路中，当某个导体的电阻等于另一个电阻时，其两端的电压和通过的电流的乘积最大。

（5）[5]该电路中的定值电阻R=20Ω，由（4）知Rx的电阻等于另一个电阻时，其两端的电压和通过的电流的乘积最大，即

Rx=R=20Ω

时，Rx的功率最大，此时Rx的功率为

故当2Rx=R滑时，Rx的功率最大，则

R滑=2 Rx=2×20Ω=40Ω

故应选“50Ω  1A”规格的滑动变阻器。

33．     断开     量程     串联电路中电流处处相等

【详解】[1]为了保护电路，在连接电路的时候需要将开关断开。

[2]使用电流表时，电流表不能超过其量程。

[3]根据表格可知，A、B、C三处的电流相等，故可以得出结论串联电路中电流处处相等。

34．     串联     并联     多个     多次

【详解】[1]电流表与被测用电器串联，所以电流表应与导体串联；

[2]电压表与被测用电器并联，所以电压表应与导体并联；

[3]为了得到普遍规律，实验时应选用多个导体，并进行多次实验。

35．     0~3     “10欧 2安”     1.8V    0.36A        5Ω

【详解】(1)[1]因为电源电压为4.5V，图a指针向右偏到中间，所以实验中电压表所选的量程为0-3V；

(2)[2]图a电压表选用小量程，示数为1.5V，图b电流表若选用小量程，电流示数为0.3A，若选用大量程，电流表示数为1.5A；根据串联电路电压的规律，滑动变阻器的电压为

若电流表选用小量程，由欧姆定律，滑动变阻器接入电路中的电阻为

若电流表选用大量程，由欧姆定律，滑动变阻器接入电路中的电阻为

因为实验已经将变阻器的滑片滑到金属杆的端点，即滑动变阻器接入电路的阻值为最大值，所以实验中所选的变阻器是规格为“10欧 2安”的；

(3)[3]由题意和(1)[1]、(2)[2]详解可知第二组数据为电压表的示数是1.8V，电流表的示数是0.36A，由欧姆定律的RX的阻值为

36．     见解析     10.7     20Ω

【详解】解：(1)[1]实验时他将变阻器的滑片移至一端，在闭合开关时，电流表的示数为A，说明电路是通路，由图(a)可知电压表有示数，电压表不可能断路，当他移动滑动变阻器滑片时，电压表的指针没有改变位置，可能电压表测量电源电压，连接到电源两端。

(2)[2]调整电路前，电压表测量电源电压，由图(a)可知，如果电压表的量程是0-3V，它的示数是1.2V，如果量程是0-15V，它的示数是6V，一节干电池的电压是1.5V，电源电压不可能小于1.5V，所以此时电源电压是6V，由图(c)可知，如果量程是0-15V，电压表的示数是15V，大于电源电压，所以它的量程是0-3V，示数是3V，此次待测电阻的阻值

≈10.7Ω

(3)[3]实验时他将变阻器的滑片移至一端，在闭合开关时，观察到电流表的示数为安，此时电流最小，变阻器处于阻值最大处，该同学调整了电路，并按规范重新实验，当他闭合开关时，由(2)可知电压表的量程是0-3V，由图(b)可知电压表的量程是0-3V，示数是2V，所以变阻器的最大阻值

R滑==20Ω
