上海市嘉定区三年（2020-2022）年中考物理一模试题按知识点分层-03电磁学（基础题）

这是一份上海市嘉定区三年（2020-2022）年中考物理一模试题按知识点分层-03电磁学（基础题），共21页。试卷主要包含了单选题，填空题，综合题，计算题，简答题，实验题，作图题等内容，欢迎下载使用。

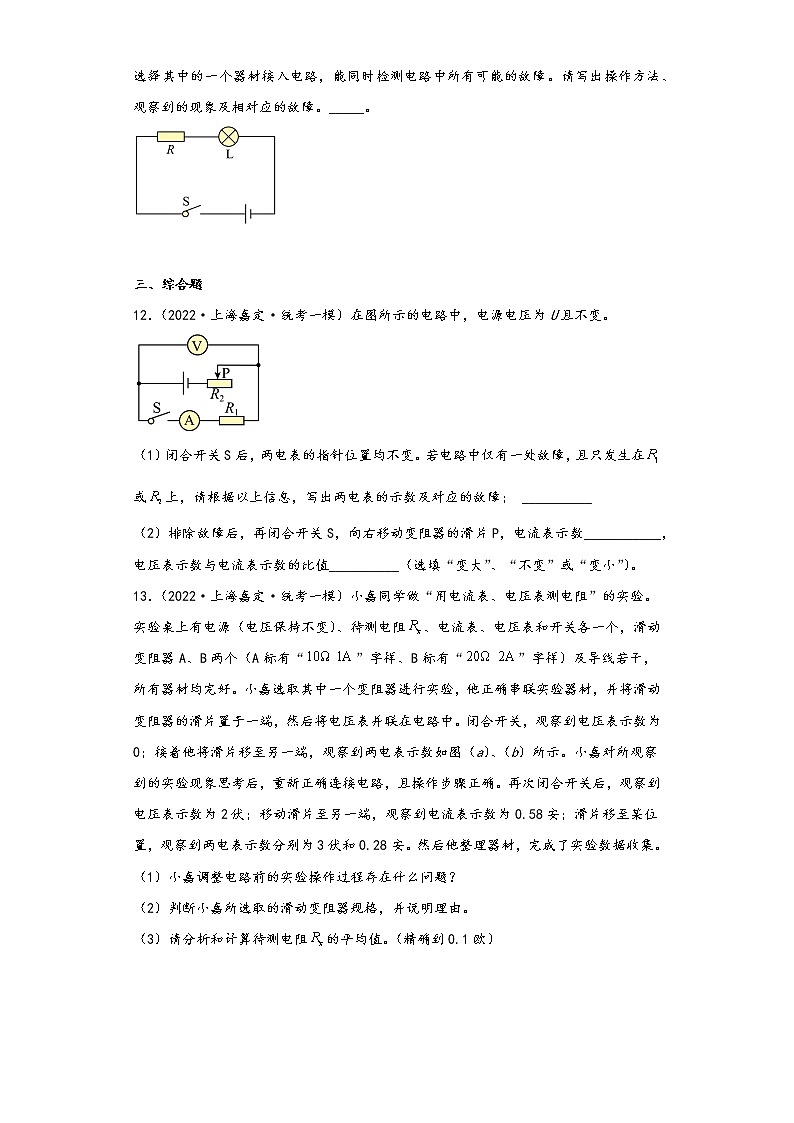

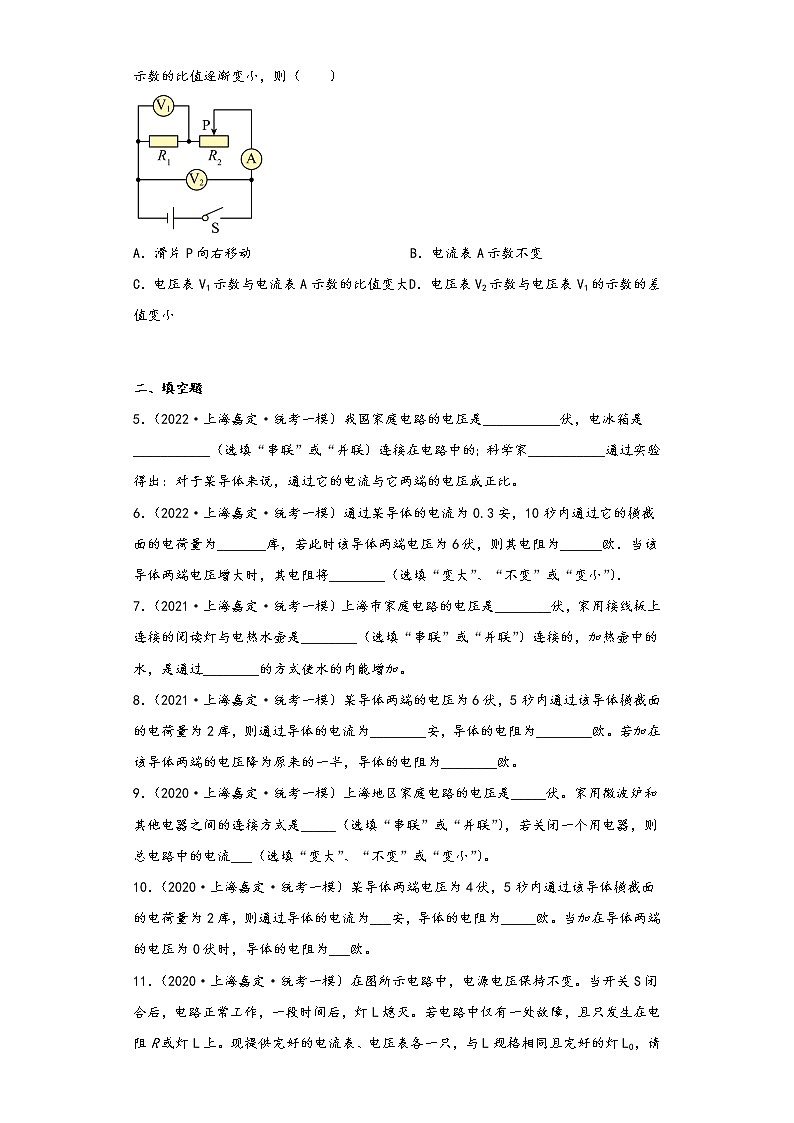

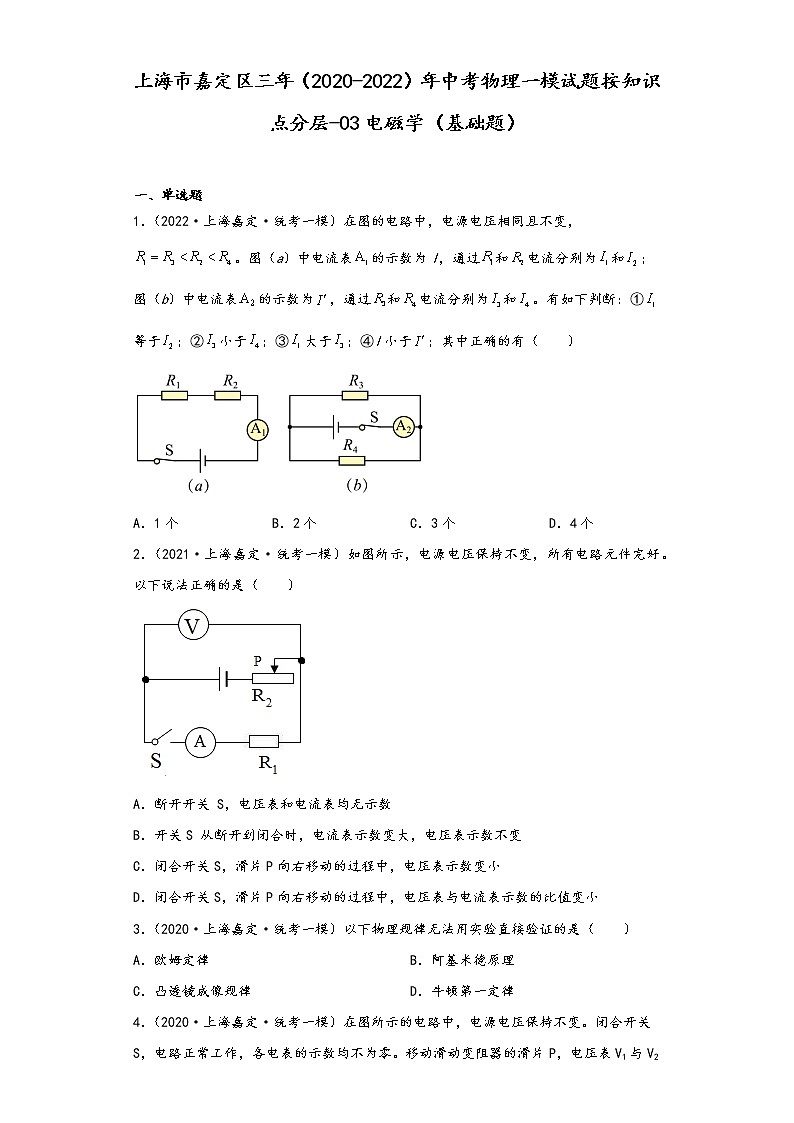

上海市嘉定区三年（2020-2022）年中考物理一模试题按知识点分层-03电磁学（基础题） 一、单选题1．（2022·上海嘉定·统考一模）在图的电路中，电源电压相同且不变，。图（a）中电流表的示数为I，通过和电流分别为和；图（b）中电流表的示数为，通过和电流分别为和。有如下判断：①等于；②小于；③大于；④I小于；其中正确的有（　　）A．1个 B．2个 C．3个 D．4个2．（2021·上海嘉定·统考一模）如图所示，电源电压保持不变，所有电路元件完好。以下说法正确的是（　　）A．断开开关 S，电压表和电流表均无示数B．开关S 从断开到闭合时，电流表示数变大，电压表示数不变C．闭合开关S，滑片P向右移动的过程中，电压表示数变小D．闭合开关S，滑片P向右移动的过程中，电压表与电流表示数的比值变小3．（2020·上海嘉定·统考一模）以下物理规律无法用实验直接验证的是（　　）A．欧姆定律 B．阿基米德原理C．凸透镜成像规律 D．牛顿第一定律4．（2020·上海嘉定·统考一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，各电表的示数均不为零。移动滑动变阻器的滑片P，电压表V1与V2示数的比值逐渐变小，则（　　）A．滑片P向右移动 B．电流表A示数不变C．电压表V1示数与电流表A示数的比值变大 D．电压表V2示数与电压表V1的示数的差值变小 二、填空题5．（2022·上海嘉定·统考一模）我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。6．（2022·上海嘉定·统考一模）通过某导体的电流为0.3安，10秒内通过它的横截面的电荷量为_______库，若此时该导体两端电压为6伏，则其电阻为______欧．当该导体两端电压增大时，其电阻将________（选填“变大”、“不变”或“变小”）．7．（2021·上海嘉定·统考一模）上海市家庭电路的电压是________伏，家用接线板上连接的阅读灯与电热水壶是________（选填“串联”或“并联”）连接的，加热壶中的水，是通过________的方式使水的内能增加。8．（2021·上海嘉定·统考一模）某导体两端的电压为6伏，5秒内通过该导体横截面的电荷量为2库，则通过导体的电流为________安，导体的电阻为________欧。若加在该导体两端的电压降为原来的一半，导体的电阻为________欧。9．（2020·上海嘉定·统考一模）上海地区家庭电路的电压是_____伏。家用微波炉和其他电器之间的连接方式是_____（选填“串联”或“并联”），若关闭一个用电器，则总电路中的电流___（选填“变大”、“不变”或“变小”）。10．（2020·上海嘉定·统考一模）某导体两端电压为4伏，5秒内通过该导体横截面的电荷量为2库，则通过导体的电流为___安，导体的电阻为_____欧。当加在导体两端的电压为0伏时，导体的电阻为___欧。11．（2020·上海嘉定·统考一模）在图所示电路中，电源电压保持不变。当开关S闭合后，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。现提供完好的电流表、电压表各一只，与L规格相同且完好的灯L0，请选择其中的一个器材接入电路，能同时检测电路中所有可能的故障。请写出操作方法、观察到的现象及相对应的故障。_____。 三、综合题12．（2022·上海嘉定·统考一模）在图所示的电路中，电源电压为U且不变。（1）闭合开关S后，两电表的指针位置均不变。若电路中仅有一处故障，且只发生在或上，请根据以上信息，写出两电表的示数及对应的故障； __________（2）排除故障后，再闭合开关S，向右移动变阻器的滑片P，电流表示数___________，电压表示数与电流表示数的比值__________（选填“变大”、“不变”或“变小”）。13．（2022·上海嘉定·统考一模）小嘉同学做“用电流表、电压表测电阻”的实验。实验桌上有电源（电压保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器A、B两个（A标有“”字样、B标有“”字样）及导线若干，所有器材均完好。小嘉选取其中一个变阻器进行实验，他正确串联实验器材，并将滑动变阻器的滑片置于一端，然后将电压表并联在电路中。闭合开关，观察到电压表示数为0；接着他将滑片移至另一端，观察到两电表示数如图（a）、（b）所示。小嘉对所观察到的实验现象思考后，重新正确连接电路，且操作步骤正确。再次闭合开关后，观察到电压表示数为2伏；移动滑片至另一端，观察到电流表示数为0.58安；滑片移至某位置，观察到两电表示数分别为3伏和0.28安。然后他整理器材，完成了实验数据收集。（1）小嘉调整电路前的实验操作过程存在什么问题？（2）判断小嘉所选取的滑动变阻器规格，并说明理由。（3）请分析和计算待测电阻的平均值。（精确到0.1欧） 四、计算题14．（2022·上海嘉定·统考一模）在图所示的电路中，电阻的阻值为10欧，滑动变阻器的最大阻值为，滑片P位于变阻器的中点（即连入电路的阻值为R）。闭合开关S后，电压表示数为。（1）若电压表示数为3伏，R2的值为25欧，求通过的电流和电源电压U；（2）若保持滑片P的位置不动，用一阻值为20欧的电阻替换，为使闭合开关后电压表示数仍为，小嘉认为可通过改变电源电压的方法实现。你觉得可行吗？请说明理由。若不可行，请写出其他的方法；若可行，请计算电源电压（结果用、R表示）。15．（2021·上海嘉定·统考一模）在图示的电路中，电源电压为6V且不变，电阻R1的阻值为10Ω。求；(1)闭合开关 S，电流表的示数I。(2)现有滑动变阻器R2，其规格“10Ω 2A”、“20Ω 1.5A”、“50Ω 1A”中的一个。若将R2与R1以串联或并联的方式接入M、N两点间，闭合开关S，移动滑片，观察到电流表两次示数分别为2A和0.2A。①请判断电流表两次示数所对应的R1与R2的连接方式，并说明理由。②计算电流表示数的最大值。16．（2020·上海嘉定·统考一模）在图（a）所示的电路中，电源电压保持不变，电流表的规格如图（b）所示，电阻R1的阻值为30Ω，变阻器R2标有“100Ω 1 A”字样。闭合开关S时，两电流表的示数分别为0.8A和0.3A。求：(1)电源电压U。(2)变阻器R2连入电路的阻值。(3)若电表量程可换，现用定值电阻R0替换R1、R2中的一个，要求：替换后，闭合开关S时，电路正常工作，电流表A1和A2的示数差仍与原来相同，且有一个电表示数能达到满刻度。请说明要替换的电阻，并计算电阻R0的阻值。 五、简答题17．（2021·上海嘉定·统考一模）某组同学在学习完串联电路的特点后，继续用图示的电路研究串联电路中电阻的作用。实验中电源电压保持不变，已知R1的阻值为10欧，R2分别为5欧、10欧、20欧、30 欧和40欧的电阻。(1)他们先将R1与5欧的电阻接入电路，闭合开关S，观察到V1表无示数，V2表有示数。若电路中仅有一处故障，且只发生在电阻R1、R2上，为了进一步检测出具体的故障，他们用另一个完好的10欧电阻替换R1，写出闭合开关S后观察到的电表示数及相对应的故障：__________。(2)排除故障后，他们重新实验，实验测得的数据记录在上表中。序号R1（欧姆）R2（欧姆）V1表（V）V2表（V）11054221010333102024410301.54.5510401.24.8 (a)分析比较上表中__________列可得出的初步结论是：串联电路中，在电源电压不变的情况下，定值电阻两端的电压随着另一电阻值的增大而减小；(b)分析比较上表中第二列、第三列与第五列的数据及相关条件，可得出的初步结论是：串联电路中，在电源电压不变的情况下，一个电阻不变，_____________________。 六、实验题18．（2021·上海嘉定·统考一模）小嘉同学做“用电流表、电压表测电阻”的实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻Rx、电流表、电压表（只有0~3伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、开关及导线若干。实验中，他正确连接电路，实验步骤正确。闭合开关时电表的示数如图（a）、（b）所示。实验序号电压（伏）电流（安）11.70.222……3…… (1)请画出此时的电路图 (    ) ；(2)实验所用电源电压是 ________ 伏；(3)小嘉同学观察到图（a）、（b）的现象后，发现继续实验存在困难，思考后他调整了电路元件的连接位置，重新实验。①小嘉同学调整电路的原因是 ________ ，他是怎样调整实验电路的？ (    ) 。②重新实验后所记录的一组实验数据如上表所示，计算待测电阻Rx的阻值 ______ 。（精确到0.1 欧）19．（2020·上海嘉定·统考一模）某组同学做“用电流表、电压表测电阻”实验，所有元件均完好。他们将电源（电压为1.5伏的整数倍且保持不变）、待测电阻、电流表、滑动变阻器、开关等串联后，将电压表并联在电路中，再将滑片移至变阻器的一端。(1)闭合开关时，观察到电流表、电压表的示数如图（a）、（b）所示。当移动滑动变阻器的滑片时，观察到电流表的示数变大、电压表的示数变小。经过思考，他们发现电路连接存在问题，则接下来的操作步骤是_______________。(2)他们重新正确连接电路，操作步骤正确。闭合开关时，观察到电压表示数如图（c）所示，则电压表的示数为___________伏，理由是_______________，这次实验测出的电阻值为________________欧。(3)移动变阻器的滑片到某个位置时，记录下“4V，0.38A”的一组数据。继续移动滑片，观察到电流表示数最大值为0.58A。由三次测量计算得到的电阻平均值是____________________欧。（精确到0.1欧）20．（2020·上海嘉定·统考一模）为了探究通过导体的电流与它两端的电压的关系，小明和小嘉两位同学用如图所示的电路，分别将材料相同，长度l、横截面积S不同的导体甲、乙、丙接入电路的M、N两端进行研究。(1)在设计电路时，小明认为还需在M、N两端并联一个电压表才能正确测出导体两端的电压；小嘉认为干电池的电压是已知的，所以实验中不需要电压表。你认为_____（选填“小明”或“小嘉”）的观点是正确的；(2)经讨论后他们达成了共识，并将实验测得的数据记录在表一、表二和表三中；表一导体甲（l甲=1米、S甲=0.2毫米2）实验序号电压（伏）电流（安）11.20.2422.40.4833.60.72 表二导体乙（ l乙=1米、S乙=0.1毫米2）实验序号电压（伏）电流（安）41.20.1252.40.2463.60.36 表三导体丙（ l丙=0.75米、S丙=0.05毫米2）实验序号电压（伏）电流（安）71.20.0882.40.1693.60.24 ①分析比较实验序号_____实验中的数据可得出的初步结论是：电压相同，通过不同导体的电流不同；②小嘉同学分析比较实验序号1、2、3（或4、5、6或7、8、9）实验中的电流、电压数据后认为：同一导体，通过它的电流越大，它两端的电压就越大，且电压与电流成正比；这个说法是否正确？______理由是___________；③小明和小嘉又仔细研究了表一、表二和表三中的数据发现：导体两端的电压与通过导体的电流的比值是一个定值，它与导体的______有关。 七、作图题21．（2020·上海嘉定·统考一模）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，当滑动变阻器的滑片向左移动时，电流表的示数变小。
参考答案：1．B【详解】①图（a）中R1和R2串联，电流表A1测量电路中的电流，由串联电路电流的规律可知等于，故①正确；②图（b）中R3和R4并联，电流表A2测量干路中的电流，由并联电路电压的规律可知两个电阻两端的电压相等，因为由可知大于，故②错误；③通过电流通过电流 因为所以小于，故③错误；④电流表的示数电流表的示数为由串并联电阻的规律可知R串＞R2，R并＜R3因为所以I小于，故④正确，所以其中正确的有两个。故选B。2．C【详解】A．由电路图可知，断开开关 S，电压表有示数，电流表无示数，故A错误；B．开关S 从断开到闭合时，电流表示数变大，开关闭合前电压表测量的是电阻R1两端的电压，开关断开时，电压表测量的是电源电压，开关S 从断开到闭合时，电压表示数变小，故B错误；C．闭合开关S，滑片P向右移动的过程中，滑动变阻器接入电路的阻值变大，电路中的总电流减小，电阻R1两端的电压变小，电压表示数变小，故C正确；D．闭合开关S，滑片P向右移动的过程中，电压表与电流表示数的比值就是定值电阻的R1阻值，保持不变，故D错误。故选C。3．D【详解】A．欧姆定律是在大量实验基础上总结得出的，能用实验直接验证，不符合题意；B．浸在液体中的物体受到的浮力，等于排开液体受到的重力—阿基米德原理，是在大量实验的基础上得出的，不符合题意；C．凸透镜成像规律是通过实验直接得出的结论，不符合题意；D．牛顿第一定律是在实验和推理的基础上总结得出的，不可以通过实验直接得以验证，符合题意。故选D。4．A【详解】由电路图可知，当开关S闭合时，定值电阻R1与滑动变阻器R2串联，电压表V2测电源的电压，V1测R1两端的电压，电流表测电路中的电流；AB．由于电源电压不变，所以移动滑片时，电压表V2的示数保持不变，电压表V1与V2示数的比值逐渐变小，表明电压表V1的示数变小，根据可知，电路中的电流减小，即A的示数变小，所以滑动变阻器接入电路的电阻是变大的，即滑片向右移动，A正确，B错误；C．由欧姆定律可知，电压表V1示数与电流表A示数的比值为R1的阻值，R1的阻值不变，则该比值不变，C错误；D．由串联电路的电压特点可知，电压表V2示数与电压表V1的示数的差值为滑动变阻器两端的电压，滑动变阻器的阻值变大，其分担电压变大，即该差值变大，故D错误。故选A。5．     220     并联     欧姆【详解】[1]由常见的电压可知，我国家庭电路电压为220V。[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。6．     3     20     不变【详解】由I=知道，10秒内通过它横截面的电荷量是：Q=It=0.3A×10s=3C；由I=知道，导体的电阻是：R==20Ω，由于电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端电压增大时，导体的电阻仍为20Ω不变．7．     220     并联     热传递【详解】[1]家庭电路的电压是220V。[2]阅读灯与电热水壶是并联的，工作时相互不影响。[3]加热壶中的水，通过电加热器进行加热，利用热传递使水的内能增加。8．     0.4     15     15【详解】[1]通过导体的电流为[2]导体的电阻为[3]电阻是导体自身的性质，跟导体的材料、长度和横截面积有关，跟导体两端的电压及流过导体的电流无关。若加在该导体两端的电压降为原来的一半，导体的电阻为。9．     220     并联     变小【详解】[1]我国家庭电路的电压是220V，所以上海市家庭电路的电压是220V。[2]家用微波炉和其他电器工作时互不影响，所以它们是并联的。[3]在家庭电路中，干路中的电流等于各支路电流之和，所以，若关闭一个用电器，即同时工作的家用电器减少，电路的总电流变小。10．     0.4     10     10【详解】[1]通过该导体的电流I== 0.4A[2]导体的电阻R==10Ω[3]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当加在导体两端的电压为0伏时，导体的电阻仍为10Ω不变。11．见解析【详解】由于电路正常工作，一段时间后，灯L熄灭，且电路中仅有一处故障，发生在电阻R或灯L上，说明电路有短路或断路；根据题意，选择与L规格相同且完好的灯L0，然后断开开关，用L0替换R（或将L0并联在R两端），再闭合开关，①若L0和L都发光，则R断路；②若L0发光，L不发光，则L短路；③若L0和L都不发光，则L断路。12．     见解析     变小     不变【详解】（1）[1]由图可知，该电路为串联电路，电压表测量的是R1两端的电压，电流表测量电路中的电流；若R1断路，开关S断开时，则电流表示数为0，电压表测量电源电压，示数为U；开关闭合后，电路中无电流，电流表示数为0，电压表测量的是电源电压，示数为U；电流表示数不变，电压表示数不变，符合题意；若R2断路，开关S断开时，电流表和电压表示数都为0；开关闭合后，整个电路是断开的，则电流表示数为0，电压表示数为0；电流表和电压表示数都不变，符合题意；若R1短路，开关S断开时，电压表测量的是电源的电压，示数为U，电路中无电流，电流表示数为0；开关闭合后，电路是通路，电路中有电流，此时电压表测量的是一段导线两端的电压，示数为0，两表示数都发生了变化，不符合题意；若R2短路，开关S断开时，电流表示数为0，电压表测量的是电源电压，示数为U，开关闭合后，电路中有电流，电流表示数不为0，此时电压表测量的是电源电压，保持不变，不符合题意；综上所述，故障为：若电压表示数为0，电流表示数为0，R2断路；若电压表示数为U，电流表示数为0，R1断路。（2）[2][3]闭合开关S，向右移动变阻器的滑片P，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由可知电路中的电流变小，电流表的示数变小，由可知电压表示数与电流表示数的比值等于R1的阻值，R1的阻值不变，所以电压表示数与电流表示数的比值不变。13．（1）电压表与变阻器并联；（2）滑动变阻器B，见解析。（3）10.3Ω。【详解】解：（1）正确串联实验器材，将滑动变阻器的滑片置于一端，然后将电压表并联在电路中，闭合开关，观察到电压表示数为0，说明电压表被短路了，接着他将滑片移至另一端，由图（a）、（b）可知电压表和电流表有示数，所以电压表与变阻器并联了，将滑动变阻器的滑片置于一端，变阻器连入电路的电阻为零，电压表的示数为0，将滑片移至另一端，此时变阻器连入电路的电阻最大。（2）重新正确连接电路，且操作步骤正确，电压表与电阻并联，电压表示数为2V，说明电阻两端的电压是2V，滑片移至某位置，电压表的示数是3V，由串联分压可知，变阻器连入电路的电阻最大时，变阻器两端的电压大于3V，所以实验开始时，电压表与变阻器并联，电压表的示数大于3V，由图（a）可知，电压表的选择量程是0~15V，电压表的示数是4V，由串联电路的电压的规律可知电源电压U=Ux+U滑=2V+4V=6V由图（b）可知，电流表的量程是0~0.6A，电流表的示数是0.2A，变阻器的最大值 所以选择滑动变阻器B，由串联电路电流的规律可知通过电阻的电流是0.2A，电阻的阻值 （3）移动滑片至另一端，此时变阻器连入电路的电阻为零，只有待测电阻的简单电路，电流表示数为0.58A，电阻的阻值滑片移至某位置，观察到两电表示数分别为3伏和0.28安，此时电阻的阻值待测电阻的平均值 答：（1）小嘉调整电路前电压表与变阻器并联；（2）小嘉所选取的滑动变阻器B，见解析。（3）待测电阻的平均值是10.3Ω。14．（1）0.3A， 10.5V；（2）可行，【详解】解：（1）由图可知，电阻R1和变阻器R2串联，电压表测量R1两端的电压，通过R1的电流 电源电压U=I1(R1+R2)=0.3A×(10Ω+25Ω)=10.5V（2）保持滑片P的位置不动，R2=R，用一阻值为20欧的电阻替换，此时R0=20Ω，由串联分压可知，电压表的示数变大，如果电压表示数仍为，可以通过改变电源电压的方法实现，此时通过电路的电流 此时电源电压 答：（1）通过的电流是0.3A，电源电压是10.5V；（2）可行，电源电压是。15．(1)0.6A；(2)①R1与R2先串联后并联；②2.1A【详解】(1)闭合开关 S，由题意知，电源电压为6V且不变，电阻R1的阻值为10Ω。则电流表的示数I为(2)①因为第一次电流表的示数为2A，由I1=2A＞0.6A说明R2与R1并联。第二次电流表的示数为0.2A，由I2=0.2A＜0.6A说明R2与R1串联。所以R2与R1先并联，后串联。②当I1=2A时，R2与R1并联，流经滑动变阻器的电流为1.4A，排除掉“50Ω 1A”；当I2=0.2A，R2与R1串联，电流相等，流经滑动变阻器的电流为0.2A，此时电路中的总电阻为此时滑动变阻器接入电路的阻值为20Ω，排除掉“10Ω 1A”。所以选择的滑动变阻器的规格是“20Ω 1.5A”，滑动变阻器允许通过的最大电流为1.5A，两电阻并联时，电路中的总电流最大，流经定值电阻R1的最大电流为0.6A，所以电流表示数的最大值为Imax=1.5A+0.6A=2.1A答：(1)闭合开关 S，电流表的示数I为0.6A；(2)①电流表两次示数所对应的R1与R2的连接方式是R2与R1先并联，后串联；②电流表示数的最大值为2.1A。16．(1)15V；(2)50Ω；(3)替换R2 ；25Ω或150Ω或6Ω【详解】(1)流过R1电流电源电压 (2)变阻器R2连入电路的阻值 (3) A2表示数与A1表示数之差为通过R1的电流大小，即通过R1的电流不变，电源电压不变，R1的电阻不变。所以R0要替换R2，若A2示数为满刻度0.6A，则若A1示数为满刻度0.6A，则若A1示数为满刻度3A，则答：(1)电源电压15V；(2)变阻器R2连入电路的阻值50Ω；(3)电阻R0替换R2 ，电阻R0的阻值是25Ω或150Ω或6Ω。17．     若电压表V1示数为0，电压表V2示数为电源电压，电阻R1短路；若电压表V1示数为0，电压表V2示数为电源电压，电阻R2开路     2、3、4列     另一个电阻阻值越大，其两端电压越大【详解】(1)[1]由图可知，两电阻串联，R1的阻值一定，电压表V1测R1两端电压，电压表V2测R2两端电压。假设电源电压为U，用另一个完好的10欧电阻替换R1，闭合开关S后：若电阻R1开路，电压表V1有示数，大小为电源电压U，电压表V2无示数，大小为0；若电阻R1短路，电压表V1无示数，大小为0，电压表V2有示数，大小为电源电压U；若电阻R2开路，电压表V1无示数，大小为0，电压表V2有示数，大小为电源电压U；若电阻R2短路，电压表V1有示数，大小为电源电压U，电压表V2无示数，大小为0。符合题意的是：若电压表V1示数为0，电压表V2示数为电源电压，电阻R1短路；若电压表V1示数为0，电压表V2示数为电源电压，电阻R2开路。(2)[2]由图可知，两电阻串联，R1的阻值一定，电压表V1测R1两端电压，电压表V2测R2两端电压。表中定值电阻R1的阻值不变，R2的阻值在增大。研究定值电阻两端电压随另一电阻值的变化关系，要控制电源电压不变和R1的阻值不变，研究电压表V1的示数变化与另一电阻R2的变化关系。故进一步分析比较表中的2、3、4列的数据及相关条件，归纳得出的初步结论是：串联电路中，在电源电压不变的情况下，定值电阻两端的电压随着另一电阻值的增大而减小。[3]由图可知，两电阻串联，R1的阻值一定，电压表V1测R1两端电压，电压表V2测R2两端电压。纵向分析比较表中第二列、第三列与第五列的数据发现：电阻R1不变，R2逐渐增大，电压表V2的示数即R2两端电压逐渐增大，故归纳得出的初步结论是：串联电路中，在电源电压不变的情况下，一个电阻不变，另一个电阻阻值越大，其两端电压越大。18．          6     见解析     将电压表改接到滑动变阻器两端     19.5Ω【详解】(1)[1]伏安法测量电阻，需要将电阻Rx和变阻器、电流表串联在电路中，电压表与电阻Rx并联，如图所示：(2)[2]电压表、电流表均选用小量程，分度值分别为0.1V、0.02A，电压表示数为2.9V，电流表示数是0.14A，因电路连接正确，电压表测定值电阻的电压，U定=2.9V，滑动变阻器连入电器中的电阻最大，R滑=20Ω，变阻器的电压U滑=IR滑=0.14A×20Ω=2.8V根据串联电路电压的特点，电源电压U=U定+U滑=2.9V+2.8V=5.7V根据电压为2伏的整数倍且保持不变，考虑到测量中的误差，电源电压应为6V。(3)①[3][4]因为电压表大量程损坏，且已经接近3V，继续移动滑动变阻器滑片会使电压表烧坏，所以需要调整了电路元件的连接位置。因为电压表大量程损坏，可以将电压表改接到滑动变阻器两端。②[5]电压表改接后的读数为1.7V，定值电阻的电压U′定=6V-1.7V=4.3V由表中记录的一组数据，此时电流I′=0.22A，待测电阻Rx=≈19.5Ω19．     断开开关，将电压表并联在待测电阻两端     2     见解析     10.0     10.3【详解】(1)[1]在移动滑动变阻器滑片时发现：电流表示数变大，电压表示数变小，说明电压表不是接在电阻的两端，而是电压表与滑动变阻器并联了，所以接下来的操作是断开开关，将电压表并联在待测电阻两端。(2)[2]电压表示数为2V。[3]理由为：若选择的量程为，即电压表示数为10伏，根据图（b）可知滑动变阻器两端的电压为4V，则电源电压为10V+4V=14V不是1.5伏的整数倍。所以量程应选择的是，即读数为2V，故电源电压为4V+2V=6V。[4]根据图（a）可知当被测电阻两端电压为2V时，电流为0.2A，故电阻值为。(3)[5]根据上述分析可知，当电压为2V时，求出的被测电阻为10.0Ω；当电压为4V时，被测电阻为当电流最大时，即滑动变阻器阻值为零，此时被测电阻两端的电压等于电源电压，即为6V，故被测电阻为所以三次测量计算得到的电阻平均值是。20．     小明     1、4、7或2、5、8或3、6、9     不正确     因为电压是使自由电荷发生定向移动形成电流的原因。所以应该是同一导体，它两端电压越大，通过它的电流就越大，且电流与电压成正比     横截面积【详解】(1)[1]虽然干电池的电压是已知的，但电流表和导线会分担一部分电压，从而导致M、N两端电压小于电源电压，故小明的观点是正确的，只有通过电压表的测量才能正确测出导体两端的电压。(2)①[2]从不同导体的实验数据中，寻找电压相等的量，发现通过的电流不同，因此，符合这一结论的数据为1、4、7（或2、5、8或3、6、9）。②[3][4]分析比较实验序号1、2、3（或4、5、6或7、8、9）的实验，可以得出：电阻保持不变，导体两端的电压越大，通过导体的电流越大，即在电阻一定时，通过导体的电流与导体两端的电压成正比；而小嘉同学得出的结论是不正确的，因为电压是使自由电荷发生定向移动形成电流的原因，不能说电压与电流成正比，应该说同一导体，它两端电压越大，通过它的电流就越大，且电流与电压成正比。③[5]通过比较表一和表二的数据可以发现：同一导体，电压与电流的比值是一个定值，不同导体，这个比值不相等；表一和表二选用导体的材料一样，长度一样，但横截面积不一样，说明导体两端的电压与通过导体的电流的比值与导体的横截面积有关。21．【详解】如图所示，通过滑动变阻器滑片移动来控制电路的电流，那么滑动变阻器应串联在电路中，而滑片向左移动时，电流表示数变小，即此过程变阻器接入电路的阻值变大，则变阻器下端的接线柱应接在右端。所以电路连接如下：
