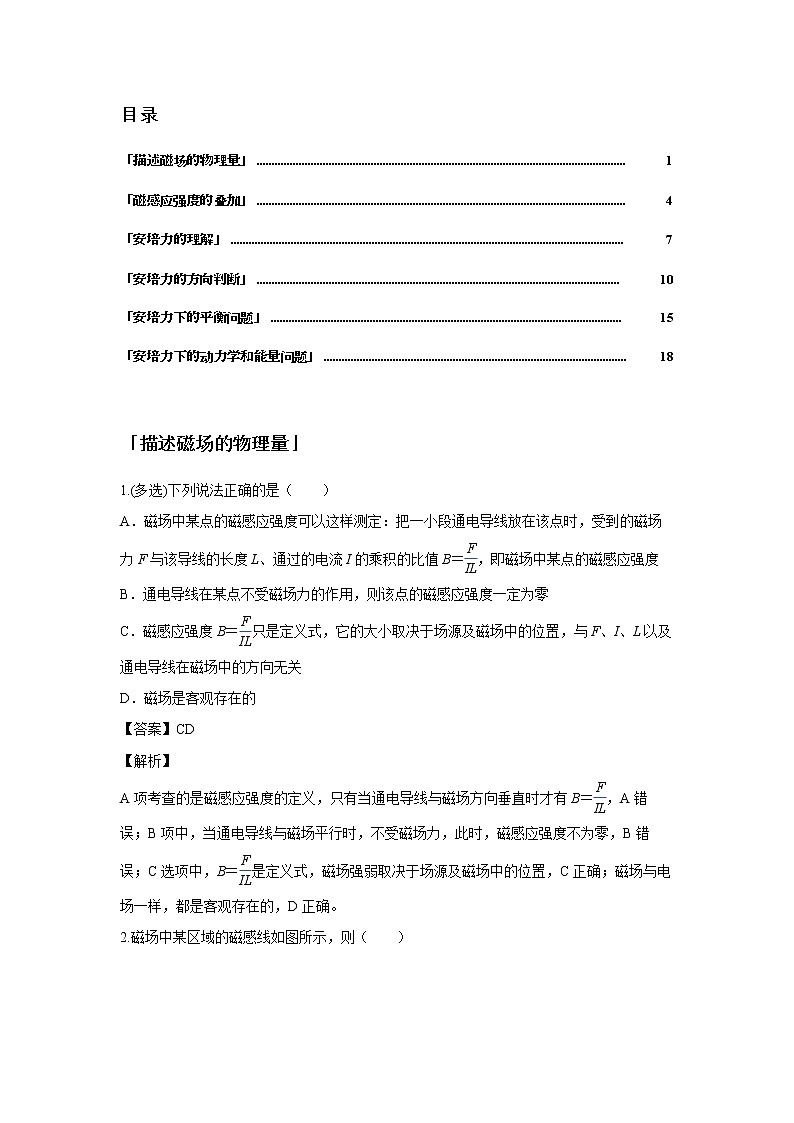

第十一章 磁场-1磁场对电流的作用 高三物理一轮复习

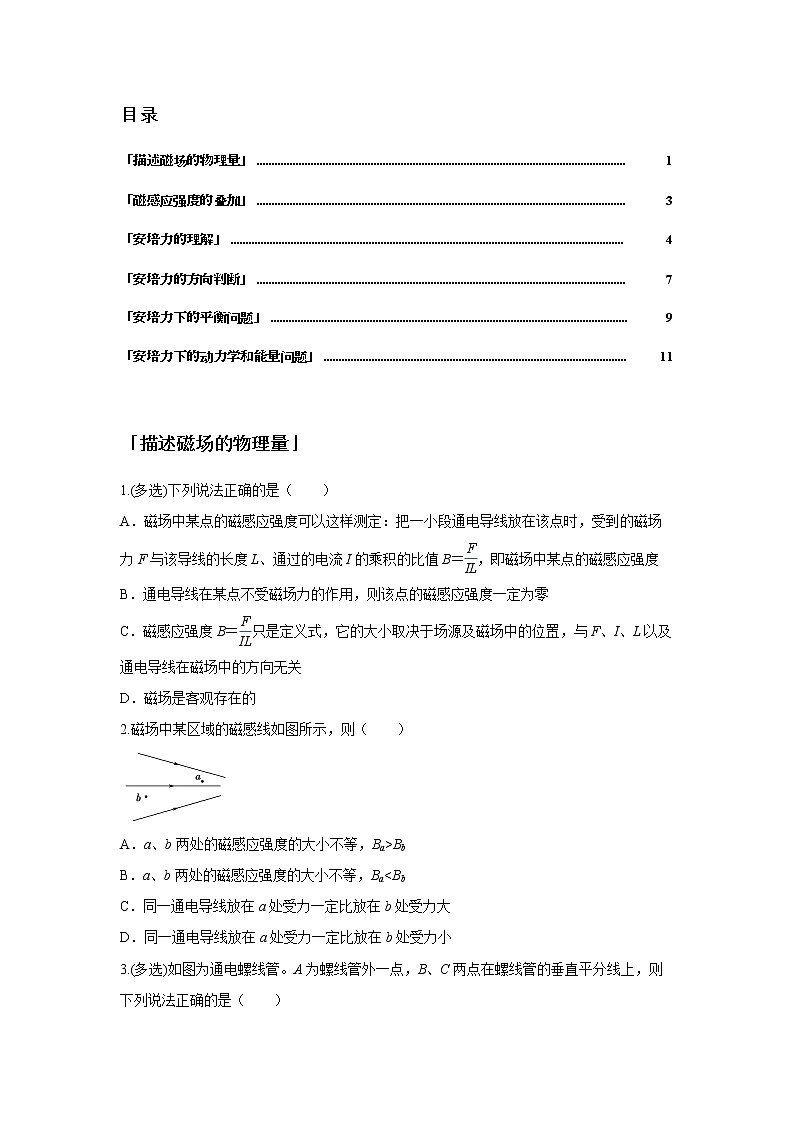

「描述磁场的物理量」

1.(多选)下列说法正确的是（  ）

A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝，即磁场中某点的磁感应强度

B．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零

C．磁感应强度B＝只是定义式，它的大小取决于场源及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关

D．磁场是客观存在的

2.磁场中某区域的磁感线如图所示，则（  ）

A．a、b两处的磁感应强度的大小不等，Ba>Bb

B．a、b两处的磁感应强度的大小不等，Ba<Bb

C．同一通电导线放在a处受力一定比放在b处受力大

D．同一通电导线放在a处受力一定比放在b处受力小

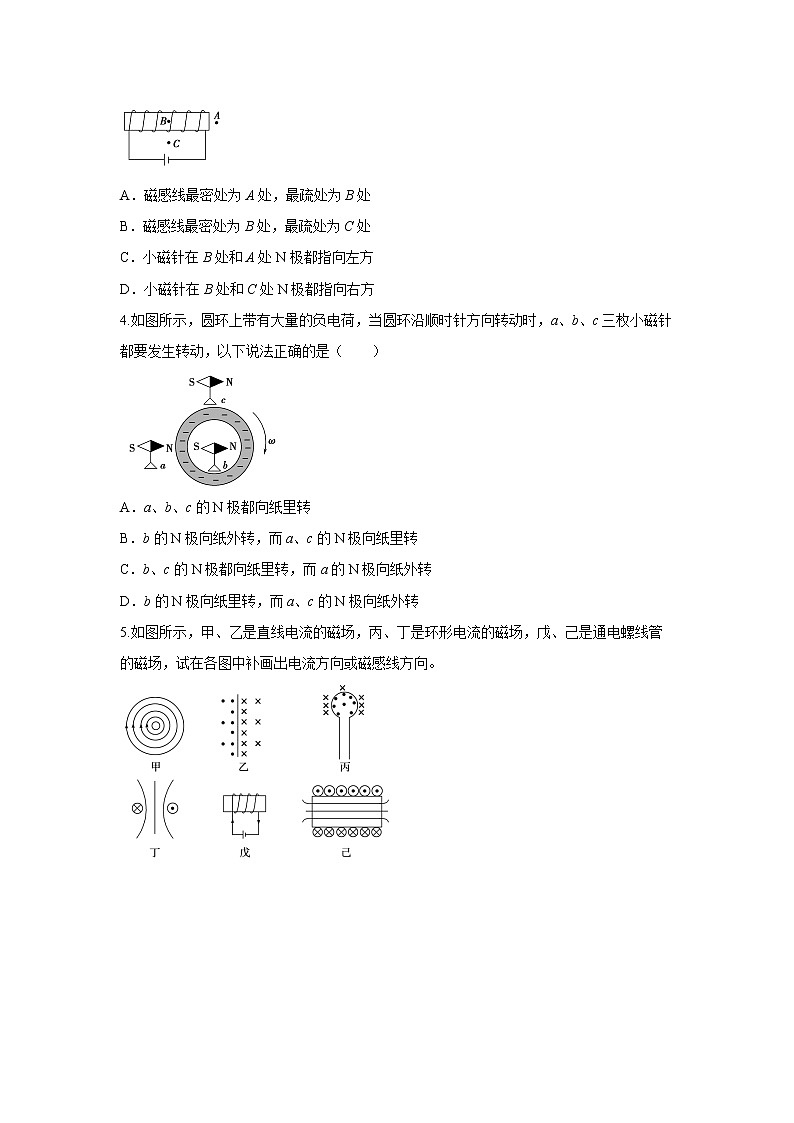

3.(多选)如图为通电螺线管。A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是（  ）

A．磁感线最密处为A处，最疏处为B处

B．磁感线最密处为B处，最疏处为C处

C．小磁针在B处和A处N极都指向左方

D．小磁针在B处和C处N极都指向右方

4.如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是（  ）

A．a、b、c的N极都向纸里转

B．b的N极向纸外转，而a、c的N极向纸里转

C．b、c的N极都向纸里转，而a的N极向纸外转

D．b的N极向纸里转，而a、c的N极向纸外转

5.如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向。

「磁感应强度的叠加」

6.(2022·四川诊断)如图，两根平行通电长直导线固定，左边导线中通有垂直纸面向外、大小为I1的恒定电流，两导线连线(水平)的中点处，一可自由转动的小磁针静止时N极指向平行于纸面向下。忽略地磁场的影响。关于右边导线中的电流I2，下列判断正确的是（  ）

A．I2＜I1，方向垂直纸面向外

B．I2＞I1，方向垂直纸面向外

C．I2＜I1，方向垂直纸面向里

D．I2＞I1，方向垂直纸面向里

7.如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零．如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为（  ）

A．0  B．B0  C．B0  D．2B0

8.(2022·山东一模)如图所示为六根与水平面平行的导线的横截面示意图，导线分布在正六边形的六个角，导线所通电流方向已在图中标出。已知每条导线在O点磁感应强度大小为B0，则正六边形中心O处磁感应强度的大小和方向（  ）

A．大小为零

B．大小2B0，方向沿x轴负方向

C．大小4B0，方向沿x轴正方向

D．大小4B0，方向沿y轴正方向

9.如图，两根相互绝缘的通电长直导线分别沿x轴和y轴放置，沿x轴方向的电流为I0.已知通电长直导线在其周围激发磁场的磁感应强度B＝k，其中k为常量，I为导线中的电流，r为场中某点到导线的垂直距离．图中A点的坐标为(a，b)，若A点的磁感应强度为零，则沿y轴放置的导线中电流的大小和方向分别为（  ）

A．I0，沿y轴正向   B．I0，沿y轴负向

C．I0，沿y轴正向   D．I0，沿y轴负向

10.(多选)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外．已知a、b两点的磁感应强度大小分别为B0和B0，方向也垂直于纸面向外．则（  ）

A．流经L1的电流在b点产生的磁感应强度大小为B0

B．流经L1的电流在a点产生的磁感应强度大小为B0

C．流经L2的电流在b点产生的磁感应强度大小为B0

D．流经L2的电流在a点产生的磁感应强度大小为B0

「安培力的理解」

11.一长为L的直导线置于磁感应强度大小为B的匀强磁场中，导线中的电流为I。下列说法正确的是（  ）

A．通电直导线受到安培力的大小为ILB

B．无论通电直导线如何放置，它都将受到安培力

C．通电直导线所受安培力的方向垂直于磁感应强度方向和电流方向构成的平面

D．安培力是载流子受到的洛伦兹力的宏观表现，所以安培力对通电直导线不做功

12.如图所示，两根相同的竖直悬挂的弹簧上端固定，下端连接一质量为40 g的金属导体棒，部分导体棒处于边界宽度为d＝10 cm的有界匀强磁场中，磁场方向垂直于纸面向里。导体棒通入4 A的电流后静止时，弹簧伸长量是未通电时的1.5倍。若弹簧始终处于弹性限度内，导体棒一直保持水平，则磁感应强度B的大小为(取重力加速度g＝10 m/s2)（  ）

A．0.25 T  B．0.5 T

C．0.75 T  D．0.83 T

13.(2021·安徽质量检测)一段导线abcde位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc、cd和de的长度均为L，且∠abc＝∠cde＝120°，流经导线的电流为I，方向如图8中箭头所示．导线段abcde所受到的磁场的作用力的合力大小为（  ）

A．2BIL   B．3BIL

C．(＋2)BIL   D．4BIL

14.如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接．已知导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为（  ）

A．2F  B．1.5F  C．0.5F  D．0

15.如图所示，边长为l，质量为m的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab边中点和ac边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，其磁感应强度大小为B，此时导线框处于静止状态，细线中的拉力为F1；保持其他条件不变，现将虚线下方的磁场移至虚线上方，此时细线中拉力为F2。导线框中的电流大小为（  ）

A．    B．

C．   D．

16.(多选)某同学自制的简易电动机示意图如图所示。矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方。为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将（  ）

A．左、右转轴下侧的绝缘漆都刮掉

B．左、右转轴上下两侧的绝缘漆都刮掉

C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉

D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉

「安培力的方向判断」

17.如图所示，一导体棒ab静止在U形铁芯的两臂之间，开关闭合后导体棒受到的安培力方向（  ）

A．向上   B．向下

C．向左   D．向右

18.一条形磁体放在水平桌面上，在其左上方固定一根与磁体垂直的长直导线，当导线中通以图1所示方向的电流时（  ）

A．磁体对桌面的压力增大，且磁体受到向右的摩擦力作用

B．磁体对桌面的压力减小，且磁体受到向右的摩擦力作用

C．磁体对桌面的压力增大，且磁体受到向左的摩擦力作用

D．磁体对桌面的压力减小，且磁体受到向左的摩擦力作用

19.一个可以沿过圆心的水平轴自由转动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将（  ）

A．不动

B．顺时针转动

C．逆时针转动

D．在纸面内平动

20.如图所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是(从上往下看)（  ）

A．顺时针方向转动，同时下降

B．顺时针方向转动，同时上升

C．逆时针方向转动，同时下降

D．逆时针方向转动，同时上升

21.(2022·山东质量检测)如图所示，导体棒Ⅰ固定在光滑的水平面内，导体棒Ⅱ垂直于导体棒Ⅰ放置，且可以在水平面内自由移动(图为俯视图)。给导体棒Ⅰ、Ⅱ通以如图所示的恒定电流，仅在两导体棒之间的相互作用下，较短时间后导体棒Ⅱ出现在虚线位置。下列关于导体棒Ⅱ位置的描述可能正确的是（  ）

22.(多选)如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反．下列说法正确的是（  ）

A．L1所受磁场作用力的方向与L2、L3所在平面垂直

B．L3所受磁场作用力的方向与L1、L2所在平面垂直

C．L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶

D．L1、L2和L3单位长度所受的磁场作用力大小之比为∶∶1

23.(多选)如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F1。现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示的电流后，台秤读数为F2，则以下说法正确的是（  ）

A．弹簧长度将变长  B．弹簧长度将变短

C．F1＞F2    D．F1＜F2

「安培力下的平衡问题」

24.(多选)(2021·安徽质量监测)如图所示，一定质量的通电导体棒ab置于倾角为θ的粗糙导轨上，在图所加各种大小相同方向不同的匀强磁场中，导体棒ab均静止，则下列判断正确的是（  ）

A．四种情况导体受到的安培力大小相等

B．A中导体棒ab与导轨间摩擦力可能为零

C．B中导体棒ab可能是二力平衡

D．C、D中导体棒ab与导轨间摩擦力可能为零

25.(多选)如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等．矩形线框位于两条导线的正中间，通有顺时针方向的电流，在a、b产生的磁场作用下静止．则a、b的电流方向可能是（  ）

A．均向左      B．均向右

C．a的向左，b的向右   D．a的向右，b的向左

26.(2022·山东模拟)如图所示，垂直纸面放置的金属棒用绝缘丝线悬挂在O点，金属棒的质量m＝0.1 kg、长度L＝0.5 m，棒中通有垂直纸面向里的电流。在竖直面内加上匀强磁场，金属棒平衡时丝线与竖直方向间夹角θ＝30°，棒中电流强度I＝2 A，重力加速度g＝10 m/s2。关于所加磁场，下面判断正确的是（  ）

A．磁场的方向可能垂直丝线向右上方

B．若所加磁场的磁感应强度大小B＝0.8 T，那么磁场的方向是唯一确定的

C．若所加磁场的方向与丝线平行，那么磁场的磁感应强度数值最小

D．只要所加磁场的磁感应强度大小确定，丝线上的拉力大小也就唯一确定

27.如图所示，长为L、质量为m的导体棒ab，置于倾角为θ的光滑斜面上。导体棒与斜面的水平底边始终平行。已知导体棒通以从b向a的电流，电流为I，重力加速度为g。

（1）若匀强磁场方向竖直向上，为使导体棒静止在斜面上，求磁感应强度B的大小；

（2）若匀强磁场的大小、方向都可以改变，要使导体棒能静止在斜面上，求磁感应强度的最小值和对应的方向。

28.如图所示，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘。金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω。已知开关断开时两弹簧的伸长量为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm。重力加速度大小取10 m/s2。判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量。

「安培力下的动力学和能量问题」

29.(多选)如图所示为电磁轨道炮的工作原理图．待发射弹体与轨道保持良好接触，并可在两平行轨道之间无摩擦滑动．电流从一条轨道流入，通过弹体后从另一条轨道流回．轨道电流可在弹体处形成垂直于轨道平面的磁场(可视为匀强磁场)，磁感应强度的大小与电流I成正比．通电的弹体在安培力的作用下滑行L后离开轨道，则下列说法正确的是（  ）

A．弹体向左高速弹出

B．I变为原来的2倍时，弹体射出的速度也变为原来的2倍

C．弹体的质量变为原来的2倍时，射出的速度也变为原来的2倍

D．L变为原来的4倍时，弹体射出的速度变为原来的2倍

30.(多选)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B．垂直于导轨水平放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为Im，图甲中I所示方向为电流正方向．金属棒运动过程中始终与导轨接触良好，则金属棒（  ）

A．一直向右移动

B．速度随时间周期性变化

C．受到的安培力随时间周期性变化

D．受到的安培力在一个周期内做正功

31.电磁炮是一种理想的兵器，它的主要原理如图所示，利用这种装置可以把质量为m＝2.0 g的弹体(包括金属杆EF的质量)加速到6 km/s，若这种装置的轨道宽为d＝2 m，长L＝100 m，电流I＝10 A，轨道摩擦不计且金属杆EF与轨道始终接触良好，则下列有关轨道间所加匀强磁场的磁感应强度和磁场力的最大功率结果正确的是（  ）

A．B＝18 T，Pm＝1.08×108 W

B．B＝0.6 T，Pm＝7.2×104 W

C．B＝0.6 T，Pm＝3.6×106 W

D．B＝18 T，Pm＝2.16×106 W

32.(多选)(2022·广东调研)如图所示，水平放置的光滑平行金属导轨，左端通过开关S与内阻不计、电动势为E的电源相连，右端与半径为L＝20 cm 的光滑圆弧导轨相接。导轨宽度为20 cm，电阻不计。导轨所在空间有竖直方向的匀强磁场，磁感应强度B＝0.5 T。一根导体棒ab垂直导轨放置，质量m＝60 g、电阻R＝1 Ω，用两根长也为20 cm 的绝缘细线悬挂，导体棒恰好与导轨接触。当闭合开关S后，导体棒沿圆弧摆动，摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态。导体棒ab速度最大时，细线与竖直方向的夹角θ＝53°(sin 53°＝0.8，cos 53°＝0.6，g＝10 m/s2)，则（  ）

A．磁场方向一定竖直向上

B．电源的电动势 E＝8 V

C．导体棒在摆动过程中所受安培力F＝8 N

D．导体棒摆动过程中的最大动能为 0.08 J
