第十章 电路综合-2闭合电路欧姆定律 高三物理一轮复习

这是一份第十章 电路综合-2闭合电路欧姆定律 高三物理一轮复习，文件包含第十章电路综合-2闭合电路欧姆定律解析版docx、第十章电路综合-2闭合电路欧姆定律原卷版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

姓名：_______________

第十章
电路综合
闭合电路欧姆定律

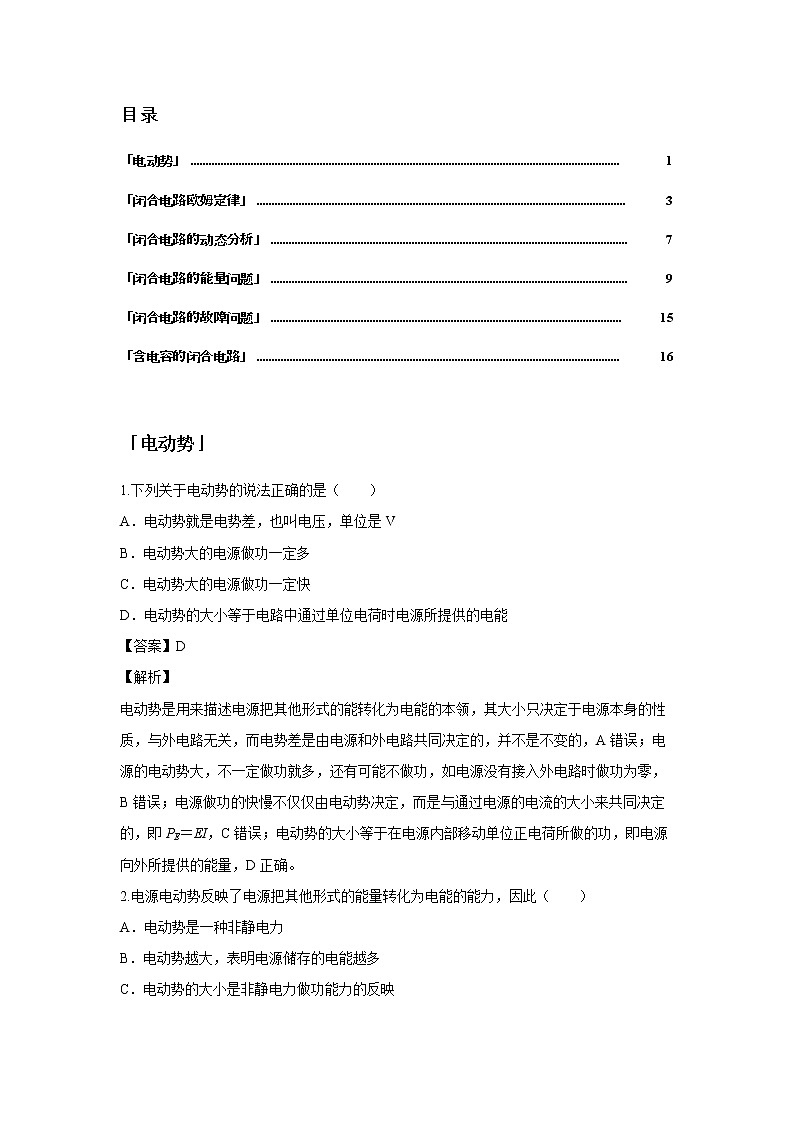

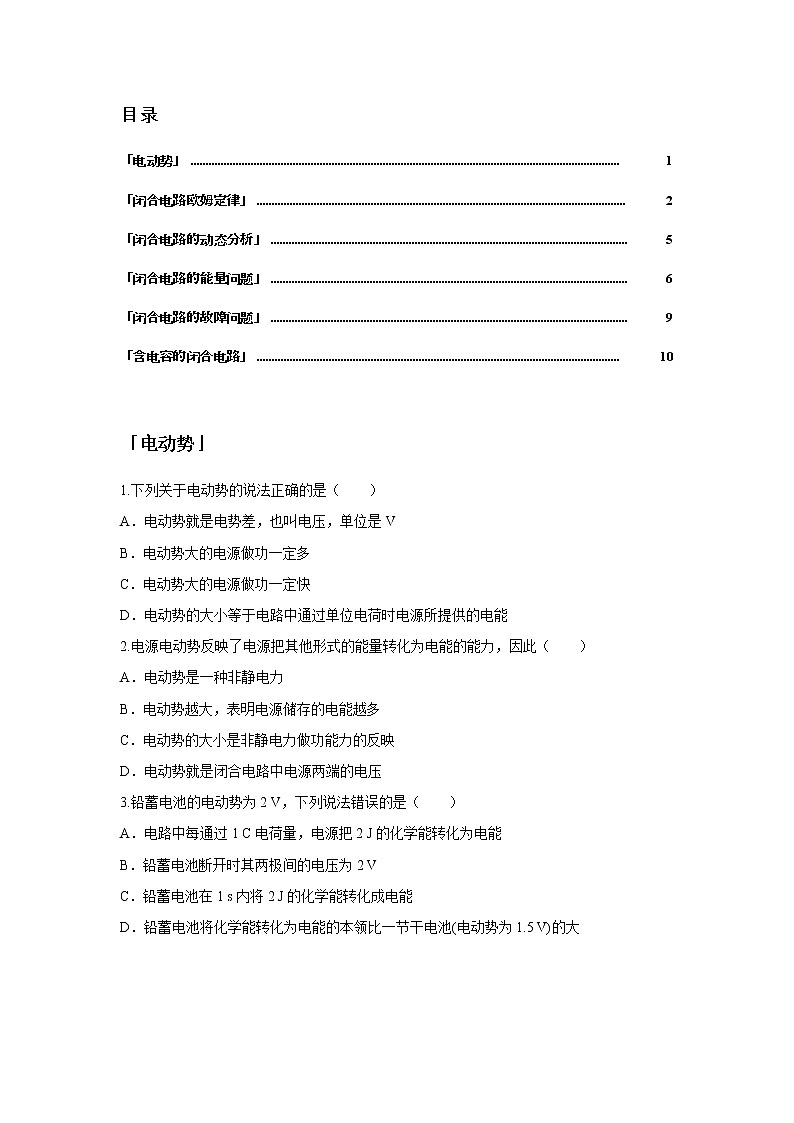

目录
「电动势」 1
「闭合电路欧姆定律」 3
「闭合电路的动态分析」 7
「闭合电路的能量问题」 9
「闭合电路的故障问题」 15
「含电容的闭合电路」 16

「电动势」
1.下列关于电动势的说法正确的是（  ）
A．电动势就是电势差，也叫电压，单位是V
B．电动势大的电源做功一定多
C．电动势大的电源做功一定快
D．电动势的大小等于电路中通过单位电荷时电源所提供的电能
【答案】D
【解析】
电动势是用来描述电源把其他形式的能转化为电能的本领，其大小只决定于电源本身的性质，与外电路无关，而电势差是由电源和外电路共同决定的，并不是不变的，A错误；电源的电动势大，不一定做功就多，还有可能不做功，如电源没有接入外电路时做功为零，B错误；电源做功的快慢不仅仅由电动势决定，而是与通过电源的电流的大小来共同决定的，即PE＝EI，C错误；电动势的大小等于在电源内部移动单位正电荷所做的功，即电源向外所提供的能量，D正确。
2.电源电动势反映了电源把其他形式的能量转化为电能的能力，因此（  ）
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
【答案】C
【解析】
电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误，C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。
3.铅蓄电池的电动势为2 V，下列说法错误的是（  ）
A．电路中每通过1 C电荷量，电源把2 J的化学能转化为电能
B．铅蓄电池断开时其两极间的电压为2 V
C．铅蓄电池在1 s内将2 J的化学能转化成电能
D．铅蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5 V)的大
【答案】C
【解析】
根据电动势的定义E＝，非静电力移动1 C电荷量所做的功W＝qE＝1×2 J＝2 J，由功能关系可知有2 J的化学能转化为电能，A正确，C错误。电源两极的电势差(电压)U＝，而E电能＝W，所以U＝E＝＝2 V，B正确。电动势是描述电源把其他形式的能转化为电能的本领大小的物理量，E蓄电池＝2 V>E干电池 ＝1.5 V，D正确。
4.铅蓄电池的电动势为2 V，一节干电池的电动势为1.5 V，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1 A和0.2 A。试求两个电路都工作20 s时间，电源所消耗的化学能分别为多少？哪一个把化学能转化为电能的本领更大？
【答案】4 J，6 J，铅蓄电池
【解析】
对铅蓄电池电路，20 s内通过的电荷量
q1＝I1t＝2 C
对干电池电路，20 s内通过的电荷量
q2＝I2t＝4 C
由电动势定义式E＝得，电源消耗的化学能分别为
W1＝q1E1＝4 J，
W2＝q2E2＝6 J，
因E1>E2，故铅蓄电池把化学能转化为电能的本领大。
「闭合电路欧姆定律」
5.一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是（  ）
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
【答案】A
【解析】
根据U＝E－Ir，当外电阻增大时，I减小，U增大，A正确，B错误。根据I＝，C错误。再根据U＝E－Ir，ΔU＝ΔIr，故D错误。
6.一电池外电路断开时的路端电压为3 V，接上8 Ω的负载电阻后路端电压降为2.4 V，则可以判定电池的电动势E和内电阻r为（  ）
A．E＝2.4 V，r＝1 Ω
B．E＝3 V，r＝2 Ω
C．E＝2.4 V，r＝2 Ω
D．E＝3 V，r＝1 Ω
【答案】B
【解析】
外电路断开时的路端电压等于电动势，即E＝3 V，接上8 Ω的负载电阻后，路端电压U＝E－r＝2.4 V，可得r＝2 Ω，B正确。
7.如图所示的电路中，电阻R＝2 Ω.断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为（  ）

A．1 Ω　　　　　　　B．2 Ω
C．3 Ω　　　　　　　D．4 Ω
【答案】A
【解析】
当断开S后，电压表的读数等于电源的电动势，即E＝3 V；当闭合S后，有U＝IR，又由闭合电路欧姆定律可知，I＝，联立解得r＝1 Ω，A正确，BCD错误．
8.(多选)(2022·江苏调研)智能手机屏幕的光线过强会对眼睛有害，因此手机都有一项可以调节亮度的功能，该功能既可以自动调节，也可以手动调节。某兴趣小组为了模拟该功能，设计了如图所示的电路。闭合开关，下列说法正确的是（  ）

A．仅光照变强，小灯泡变亮
B．仅光照变弱，小灯泡变亮
C．仅将滑片向a端滑动，小灯泡变亮
D．仅将滑片向b端滑动，小灯泡变亮
【答案】AC
【解析】
仅光照变强，光敏电阻的阻值变小，则总电阻变小，由闭合电路欧姆定律可知总电流增大，灯泡的功率变大，灯泡变亮，A正确；同理分析，仅光照变弱，灯泡变暗，B错误；仅将滑片向a端滑动，接入电路的有效阻值变小，则总电阻变小，总电流增大，灯泡的功率变大，灯泡变亮，C正确；同理分析，仅将滑片向b端滑动，灯泡变暗，D错误。
9.(2021·江西质检)如图所示是汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为0.05 Ω，电表可视为理想电表．只接通S1时，电流表示数为10 A，电压表示数为12 V，再接通S2，启动电动机时，电流表示数变为8 A，则此时通过启动电动机的电流是（  ）

A．2 A B．8 A C．50 A D．58 A
【答案】C
【解析】
只接通S1时，由闭合电路欧姆定律得：E＝U＋Ir＝12 V＋10×0.05 V＝12.5 V，R灯＝ Ω＝1.2 Ω，再接通S2后，流过启动电动机的电流为：I电动机＝ A－8 A＝50 A，故选C．
10.(多选)如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有（  ）

A．路端电压为10 V
B．电源的总功率为10 W
C．a、b间电压的大小为5 V
D．a、b间用导线连接后，电路的总电流为1 A
【答案】AC
【解析】
外电路的总电阻R＝ Ω＝10 Ω，总电流I＝＝1 A，则路端电压U＝IR＝10 V，A对；电源的总功率P总＝EI＝12 W，B错；a、b间电压大小为|Uab|＝0.5×15 V－0.5×5 V＝ 5 V，C对；a、b间用导线连接后，外电路的总电阻为R′＝2× Ω＝7.5 Ω，电路中的总电流I＝≈1.26 A，D错．
11.如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是（  ）

A．电源的电动势为6.0 V
B．电源的内阻为12 Ω
C．电源的短路电流为0.5 A
D．电流为0.3 A时外电阻是1.8 Ω
【答案】A
【解析】
由闭合电路欧姆定律U＝E－Ir得，当I＝0时，U＝E，即图线与纵轴交点表示断路状态，电动势E＝6 V，故A正确。电源的内阻等于图线斜率的绝对值，r＝＝ Ω＝2 Ω，故B错误。外电阻R＝0时，短路电流为I＝＝ A＝3 A，故C错误。电流I＝0.3 A时，路端电压U＝E－Ir＝6 V－0.3×2 V＝5.4 V，则外电阻R＝＝18 Ω，故D错误。
12.(多选)在如图所示的U－I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U－I图线．用该电源直接与电阻R相连组成闭合电路，由图像可知（  ）

A．电源的电动势为3 V，内阻为0.5 Ω
B．电阻R的阻值为1 Ω
C．电源的输出功率为4 W
D．电源的效率为50%
【答案】ABC
【解析】
由图线Ⅰ可知，电源的电动势为3 V，内阻为r＝＝0.5 Ω；由图线Ⅱ可知，电阻R的阻值为1 Ω，该电源与电阻R直接相连组成的闭合电路的电流为I＝＝2 A，路端电压U＝IR＝2 V，电源的输出功率为P＝UI＝4 W，电源的效率为η＝×100%≈66.7%，故选项A、B、C正确，D错误．
13.(2022·安徽质量监测)某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示。用此电源和电阻R1、R2组成电路。R1、R2可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，可采用的接法是（  ）

A．将R1单独接到电源两端
B．将R1、R2并联后接到电源两端
C．将R1、R2串联后接到电源两端
D．将R2单独接到电源两端
【答案】A
【解析】
根据闭合电路欧姆定律得U＝E－Ir知，I＝0时，U＝E，图像的斜率等于r，则由电源的U－I图线得到：电源的电动势为E＝3 V，内阻为r＝0.5 Ω。由电阻的伏安特性曲线求出R1＝0.5 Ω、R2＝1 Ω。R1单独接到电源两端时，两图线的交点表示电路的工作状态，可知，电路中的电流为3 A，路端电压为1.5 V，则电源的输出功率为P出1＝1.5 V×3 A＝4.5 W；同理，当将R1、R2串联后接到电源两端，利用欧姆定律可得电路电流I串＝1.5 A，此时电源的输出功率P串＝I(R1＋R2)＝3.375 W；两电阻并联时，利用欧姆定律可得电路电流I并＝3.6 A，此时电源的输出功率P并＝EI并－Ir＝4.32 W；R2单独接到电源两端输出功率为P出2＝2 V×2 A＝4 W。所以将R1单独接到电源两端时电源的输出功率最大，故A正确，B、C、D错误。
「闭合电路的动态分析」
14.如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。当滑动变阻器的触头P向下移动时，下列说法正确的是（  ）

A．外电路的总电阻变小
B．总电流变小
C．a灯变暗
D．c灯变亮
【答案】A
【解析】
分析电路可知，当滑动变阻器的触头P向下移动时，并联电阻变小，外电路总电阻变小，A选项正确；根据闭合电路欧姆定律可知，电路中总电流增大，B选项错误；a灯在干路，干路电流增大，a灯一定变亮，C选项错误；由U＝E－Ir可知，电源的输出电压减小，而a分得的电压增大，故并联部分电压减小，c灯一定变暗，D选项错误。
15.(多选)(2022·上海模拟)如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑片在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑片向a端移动，则下列说法正确的是（  ）

A．电源的总功率减小
B．R3消耗的功率增大
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小
【答案】AC
【解析】
程序法：将滑动变阻器的滑片向a端移动，滑动变阻器接入电路中的电阻增大，电路中的总电阻增大，电路中的总电流I减小，电源的总功率P＝EI减小，R3消耗的功率P3＝I2R3减小，A正确，B错误；电路中的总电流减小，由U＝E－Ir知电源的路端电压U增大，R3两端电压减小，则R1、R2并联部分的电压增大，通过R1的电流I1增大，而总电流I减小，则通过R2的电流I2减小，C正确，D错误．
串反并同法：将滑动变阻器的滑片向a端移动，滑动变阻器接入电路中的电阻增大，与其串联的电流表A2的示数减小，与其间接串联的电源的总功率、R3消耗的功率均减小，A正确，B错误；与其间接并联的电流表A1、电压表V的示数均增大，C正确，D错误．
16.(2022·甘肃模拟)如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（  ）

A．V的读数变大，A的读数变小
B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小
D．V的读数变小，A的读数变大
【答案】B
【解析】
S断开，电路中总电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V的读数变大，R1两端电压减小，故R3中的电压增大，由欧姆定律可知R3中的电流也增大，A的读数变大，故A、C、D错误，B正确．
17.(多选)在如图所示电路中，闭合开关S，当滑动变阻器的滑片P向下滑动时，各电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列说法正确的是（  ）

A．不变，不变 B．变大，变大
C．变大，不变 D．变大，不变
【答案】ACD
【解析】
由题图电路图可知，U1、U2分别是R1、R2两端的电压，电流表测通过这个电路的总电流，U3是路端电压，由欧姆定律可知R1＝＝(因R1是定值电阻)，故A正确；U2＝E－I(R1＋r)(因E、R1、r均是定值)，＝R2，R2变大，变大，的大小为R1＋r，保持不变，故B错误，C正确；＝R1＋R2，因R2变大，则变大，又由于U3＝E－Ir，可知的大小为r，保持不变，故D正确．
「闭合电路的能量问题」
18.有四个电源甲、乙、丙、丁，其路端电压U与电流I的关系图象分别如图(a)、(b)、(c)、(d)所示。将一个6 Ω的定值电阻分别与每个电源的两极相接，使定值电阻消耗功率最大的电源是（  ）


A．甲电源 B．乙电源
C．丙电源 D．丁电源
【答案】D
【解析】
U－I图象的斜率的绝对值表示电源的内阻，由题图知丁电源内阻r最小，再由P＝()2·R知，r越小，定值电阻消耗的功率越大，故选D。
19.(2022·辽宁质检)某同学将一闭合电路电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标系中，如图10中的a、b、c所示，则下列判断正确的是（  ）

A．直线a表示电源内部的发热功率随电流I变化的图线
B．曲线b表示电源的总功率随电流I变化的图线
C．曲线c表示电源的输出功率随电流I变化的图线
D．电源的电动势E＝3 V，内电阻r＝2 Ω
【答案】C
【解析】
由电源消耗总功率和电源内部消耗功率表达式PE＝EI，Pr＝I2r可知，a是直线，表示的是电源消耗的总功率PE随电流I变化的图线，b是抛物线，表示的是电源内部的发热功率Pr随电流I变化的图线，c表示外电阻的功率即为电源的输出功率PR，所以A、B错误，C正确；由题图可知，当短路时电流为2 A，总功率PE＝EI＝6 W，则可知电源电动势为E＝3 V，则内电阻为r＝＝ Ω＝1.5 Ω，故D错误。
20.将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知（  ）

A．电源最大输出功率可能大于45 W
B．电源内阻一定等于5 Ω
C．电源电动势为45 V
D．电阻箱所消耗功率P最大时，电源效率大于50%
【答案】B
【解析】
由于题述将一电源与一电阻箱连接成闭合回路，电阻箱所消耗功率P等于电源输出功率。由电阻箱所消耗功率P与电阻箱读数R变化的曲线可知，电阻箱所消耗功率P最大为45 W，所以电源最大输出功率为45 W，选项A错误；由电源输出功率最大的条件可知，电源输出功率最大时，外电路电阻等于电源内阻，所以电源内阻一定等于5 Ω，选项B正确；由电阻箱所消耗功率P最大值为45 W可知，此时电阻箱读数为R＝5 Ω，电流I＝＝3 A，电源电动势E＝I(R＋r)＝30 V，选项C错误；电阻箱所消耗功率P最大时，电源效率为50%，选项D错误。
21.(多选)如图所示，a、b分别是一电源和一小灯泡的U­I图线，图线a与纵、横轴的交点坐标为(0，U1)和(I1,0)，两条图线的交点坐标为(I2，U2)，图线b在交点的切线与横轴交点的坐标为(I3,0)，则下列说法正确的是（  ）

A．小灯泡的电阻随着电流的增大而减小
B．电源与小灯泡形成闭合回路且通过的电流都为I2时小灯泡的电阻为
C．电源的电动势为U1
D．电源的内阻为
【答案】CD
【解析】
从图线b可以看出小灯泡的值随着电流的增大而增大，即小灯泡的电阻随着电流的增大而增大，选项A错误；当小灯泡与电源串联形成闭合电路时，由U­I图线可知，回路中的电流为I2时，路端电压为U2，由电阻的定义可知R＝＝，而不是R＝＝，选项B错误；由闭合电路欧姆定律有U＝E－Ir，结合U­I图线可知电源的电动势为E＝U1，内阻r＝，选项C、D正确。
22.(多选)(2022·贵州质量监测)如图所示，曲线C1、C2分别是纯电阻电路中，内、外电路消耗的电功率随电流变化的图线．由该图可知下列说法中正确的是（  ）

A．两条图线的交点表示内、外电路消耗的总功率为4 W
B．电源的内电阻为1 Ω
C．电源输出功率最大值为4 W
D．电源的效率最大可达50%
【答案】BC
【解析】
根据题图可以知道，曲线C1、C2交点的位置，此时电路的内、外功率相等，由于内、外电路的电流是相等的，所以此时电源的内阻和外电路总电阻大小是相等的，内、外电路消耗的功率相等，总功率为8 W，即此时电源的输出功率是最大的，由题图可知电源输出功率最大值为4 W，所以A错误，C正确；根据P＝I2R＝I2r可知，当输出功率最大时，P＝4 W，I＝2 A，所以R＝r＝1 Ω，所以B正确；电源的效率η＝×100%＝×100%＝×100%＝×100%＝×100%，R越大，电源的效率越大，只当r＝R时，电源的效率才是50%，但不是效率的最大值，所以D错误．
23.(多选)(2022·天津质检)如图甲所示，不计电表内阻，改变滑动变阻器的滑片位置，测得电压表V1和V2随电流表A的示数变化规律分别如图乙中a、b所示，下列判断正确的是（  ）

A．图线a的延长线与纵轴交点的纵坐标值等于电源电动势
B．图线b斜率的绝对值等于电源的内阻
C．图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率
D．图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率
【答案】ACD
【解析】
图线b是电压表V2示数的变化情况，图线a是电压表V1示数的变化情况；当外电路电阻无限大时，电路中电流为0，故此时电压表V1的示数就是a的延长线与纵轴交点的坐标值，它等于电源的电动势，A正确；图线b斜率的绝对值等于电阻R0的阻值，B错误；图线a、b交点的横、纵坐标之积既等于此状态下电源的输出功率，也等于电阻R0消耗的功率，C、D正确．
24.(多选)如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（  ）

A．当R2＝R1＋r时，R2获得最大功率
B．当R1＝R2＋r时，R1获得最大功率
C．当R2＝0时，R1获得最大功率
D．当R2＝0时，电源的输出功率最大
【答案】AC
【解析】
在讨论R2的电功率时，可将R1视为电源内阻的一部分，即将原电路等效为外电阻R2与电动势为E、内阻为R1＋r的电源(等效电源)连成的闭合电路(如图所示)

R2的电功率是等效电源的输出功率。显然当R2＝R1＋r时，R2获得的电功率最大，故A项正确；讨论R1的电功率时，由于R1为定值，根据P＝I2R知，电路中电流越大，R1上的电功率就越大(P1＝I2R1)，所以，当R2＝0时，R1获得的电功率最大，故B项错误，C项正确；讨论电源的输出功率时，R1＋R2为外电阻，内电阻r恒定，由于题目没有给出R1和r的具体数值，所以当R2＝0时，电源输出功率不一定最大，故D项错误。
25.(多选)某同学在研究微型直流电动机的性能时，采用如图所示的实验电路。闭合开关，并调节滑动变阻器R的阻值，使电动机不转动，此时电流表和电压表的示数分别为I1和U1。重新调节R的阻值，使电动机正常运转，此时电流表和电压表的示数分别为I2和U2。则（  ）

A．这台电动机的线圈电阻为
B．这台电动机正常运转时线圈的发热功率为U1I1
C．这台电动机正常运转时的输出功率为U2I2－I
D．这个电源的内阻为
【答案】AC
【解析】
电动机不转动时满足欧姆定律，电动机的线圈电阻r0＝，故A正确；电动机正常转动时的发热功率为P1＝Ir0＝，故B错误；这台电动机正常运转时输入功率为P2＝U2I2，所以输出功率为P3＝P2－P1＝U2I2－I，故C正确；若滑动变阻器的阻值R恒定不变，则根据闭合电路欧姆定律可知E＝U1＋I1(r＋R)，E＝U2＋I2(r＋R)，解得r＋R＝，由于滑动变阻器的阻值变化，且不知道具体是多少，所以电源内阻不等于，故D错误。
26.(多选)如图所示，电源电动势E＝6 V，小灯泡L的规格为“3 V　0.9 W”，开关S接1，当滑动变阻器调到R＝8 Ω时，小灯泡L正常发光，现将开关S接2，小灯泡L和电动机M均正常工作，已知电动机的线圈电阻R0＝2 Ω。则（  ）

A．电源内阻为2 Ω
B．电动机正常工作的电压为3 V
C．电动机输出的机械功率为0.54 W，其效率为75%
D．电源的效率约为75%
【答案】AC
【解析】
小灯泡正常发光时的电阻RL＝＝10 Ω，流过小灯泡的电流I＝＝0.3 A，当开关S接1时，R总＝＝20 Ω，电源内阻r＝R总－RL－R＝2 Ω，选项A正确；当开关S接2时，灯泡正常发光，电路中的电流与开关S接1时的电流相同，所以电动机的正常工作电压U机＝E－I(RL＋r)＝2.4 V，选项B错误；电动机的输入功率P入＝U机I＝0.72 W，而它的热功率P热＝I2R0＝0.18 W，则它输出的机械功率P机出＝P入－P热＝0.54 W，电动机的效率η机＝×100%＝×100%＝75%，选项C正确；电源的效率η＝×100%＝×100%＝90%，选项D错误。
「闭合电路的故障问题」
27.如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是（  ）

A．R1短路　　　 B．R2断路
C．R2短路　　　 D．R3短路
【答案】D
【解析】
A灯在干路上，A灯变亮，说明电路中总电流变大，由闭合电路欧姆定律可知电路的外电阻减小，这就说明电路中只会出现短路而不会出现断路，选项B错误．因为短路部分的电阻变小，分压作用减小，与其并联的用电器两端的电压减小，C、D两灯变暗，A、B两灯变亮，这说明发生短路的电阻与C、D两灯是并联的，而与A、B两灯是串联的．观察电路中电阻的连接形式，只有R3短路符合条件，故选项A、C错误，D正确．
28.如图所示的电路中，电源的电动势为6 V，当开关S闭合后，灯泡L1和L2都不亮，用电压表测得各部分的电压分别为Uab＝6 V，Uad＝0 V，Ucd＝6 V，由此可断定（  ）

A．L1和L2的灯丝都烧断了
B．L1的灯丝烧断了
C．L2的灯丝烧断了
D．滑动变阻器R断路
【答案】C
【解析】
由Uab＝6 V可知电源完好，灯泡都不亮，说明电路中出现断路故障，由Ucd＝6 V可知，灯泡L1与滑动变阻器R完好，断路故障出现在c、d之间，故灯泡L2断路，选项C正确．
「含电容的闭合电路」
29.(多选)(2022·江苏调研)如图所示的电路，R1为定值电阻，R2为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r。闭合开关，当环境温度升高时，下列说法正确的有（  ）

A．电压表示数增大
B．电流表示数减小
C．有电流向下流过A点
D．电压表和电流表示数变化量之比保持不变
【答案】CD
【解析】
当环境温度升高时，则R2减小，总电阻减小，总电流变大，则电流表示数变大，内阻和R1两端电压变大，则R2电压减小，即电压表读数减小，选项A、B错误；由于电容器两端电压减小，可知电容器放电，则有电流向下流过A点，选项C正确；由于U＝E－I(R1＋r)，则＝R1＋r，即电压表和电流表示数变化量之比保持不变，选项D正确。
30.阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为（  ）

A． B．
C． D．
【答案】C
【解析】
S断开时等效电路如图甲所示，
　
甲　　　　　　　　　乙
电容器两端电压为U1＝×R×＝E，S闭合时等效电路如图乙所示，电容器两端电压为U2＝×R＝E由Q＝CU得＝＝，故选项C正确。
31.(2022·河南联考)如图所示，电源电动势为E，内阻为r。电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻(其电阻随光照强度增大而减小)。当开关S闭合时，电容器中一带电微粒恰好处于静止状态。下列说法中正确的是（  ）

A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，电阻R3中有向上的电流
B．只调节电阻R3的滑动端P2向上端移动时，电源消耗的功率变大，电阻R3中有向上的电流
C．只调节电阻R2的滑动端P1向下端移动时，电压表示数变大，带电微粒向下运动
D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动
【答案】A
【解析】
逐渐增大R1的光照强度，R1的电阻减小，回路总电阻减小，回路总电流增大，根据P＝UI＝I2R可知R0上消耗的电功率变大，同时，R2上端电阻两端电压也增大，则电容器两端电压增大，根据C＝可知电荷量增加，则R3中有向上的电流，故A正确；恒定电路中电容器所在支路相当于断路，滑动R3的滑片不改变电路通电情况，不会发生任何变化，故B错误；调节R2的滑动端向下移动时，回路总电阻不发生变化，电压表测的路端电压也不发生变化，示数不变，但是电容器两端分得的电压增大，电场强度增大，电场力大于重力，带电微粒向上运动，故C错误；若断开开关S，则电容器在与R2、R3组成的电路中放电，电荷量减少，电压减小，电场力减小，带电微粒向下运动，故D错误。
32.(多选)(2022·广东质量监测)如图所示，直流电路中，R1、R2是定值电阻，R3是光敏电阻，其阻值随光照增强而减小。当开关S闭合，电容器两板间的M点的带电液滴恰好能保持静止。现用强光照射电阻R3时（  ）

A．电源的总功率减小 B．A板的电势降低
C．液滴向上运动 D．电容器所带电荷量增加
【答案】CD
【解析】
电路稳定时电容器两板间的电压等于R1两端的电压，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，电路中电流增大，电源的总功率P＝EI变大，故A错误；R1两端的电势差增大，又因为R1下端接地，电势为零，所以R1上端电势升高，A板的电势也升高，故B错误；R1两端的电压增大，电容器两板间的电压增大，板间场强增大，带电液滴所受的电场力增大，液滴向上运动，故C正确；电容器两板间的电压增大，电容不变，由Q＝CU知电容器所带电荷量增加，故D正确。
33.如图所示的电路中，AB和CD为两个水平放置的平行板电容器，AB板间有一点P，闭合开关S，待电路稳定后将开关断开。现将一有机玻璃板(图中未画出)插入CD板间，则下列说法正确的是（  ）

A．CD平行板电容器的电容减小
B．P点电势降低
C．A、B两板间的电场强度增大
D．电阻R中有向右的电流
【答案】B
【解析】
将玻璃板插入CD板间，则相对介电常数εr增大，其他条件不变，由C＝可知，CD平行板电容器的电容增大，故A项错误；QAB＝CABU，QCD＝CCDU，Q总＝QAB＋QCD＝(CAB＋CCD)U，所以断开开关后，两电容器总电荷量不变，由于CD电容器的电容增大，电容器两板间电势差均变小，由E＝可知，AB板间电场强度变小，则P点与B板间的电势差变小，因为B板接地电势始终为零，则P点电势降低，故B项正确，C项错误；由于插入玻璃板的过程中，电容器两板间电势差变小，则AB电容器放电，电阻R中有向左的电流，故D项错误。
