2022届高三物理一轮复习 微专题17 闭合电路欧姆定律（全国通用）

这是一份2022届高三物理一轮复习 微专题17 闭合电路欧姆定律（全国通用），共16页。

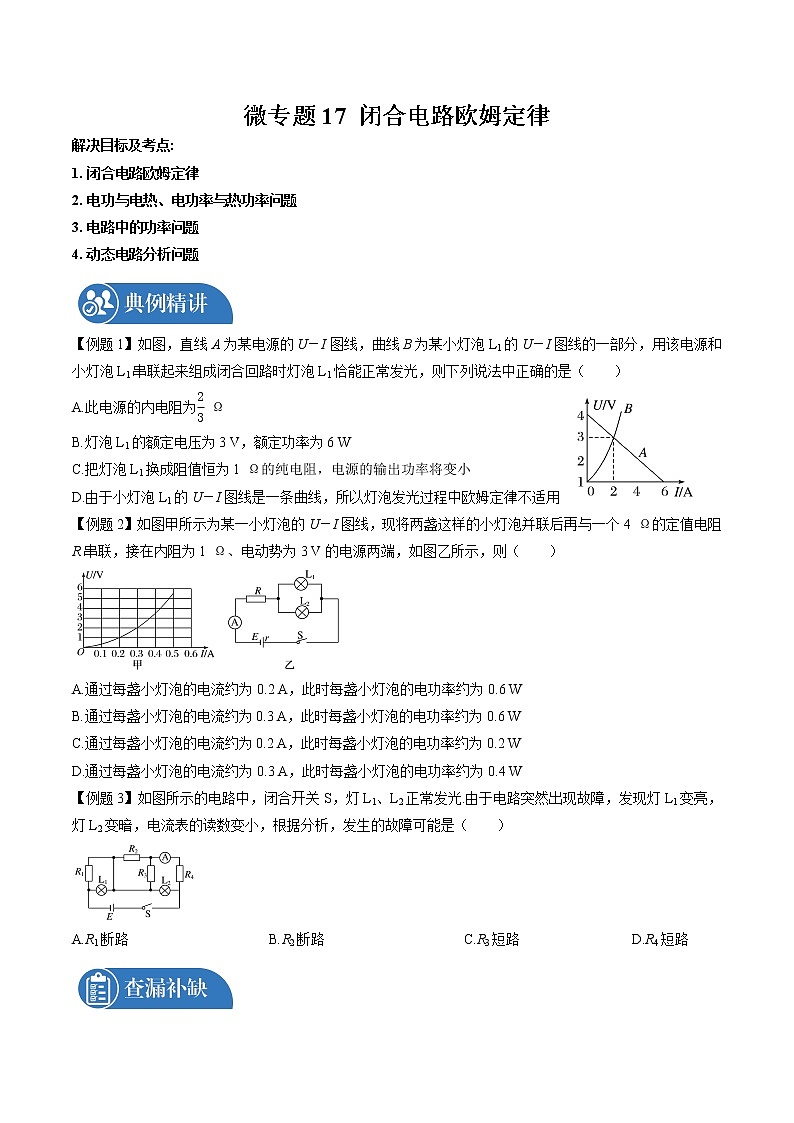

微专题17 闭合电路欧姆定律
解决目标及考点:
1. 闭合电路欧姆定律
2. 电功与电热、电功率与热功率问题
3. 电路中的功率问题
4. 动态电路分析问题

【例题1】如图，直线A为某电源的U－I图线，曲线B为某小灯泡L1的U－I图线的一部分，用该电源和小灯泡L1串联起来组成闭合回路时灯泡L1恰能正常发光，则下列说法中正确的是（　　）
A.此电源的内电阻为 Ω
B.灯泡L1的额定电压为3 V，额定功率为6 W
C.把灯泡L1换成阻值恒为1 Ω的纯电阻，电源的输出功率将变小
D.由于小灯泡L1的U－I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用
【例题2】如图甲所示为某一小灯泡的U－I图线，现将两盏这样的小灯泡并联后再与一个4 Ω的定值电阻R串联，接在内阻为1 Ω、电动势为3 V的电源两端，如图乙所示，则（　　）

A.通过每盏小灯泡的电流约为0.2 A，此时每盏小灯泡的电功率约为0.6 W
B.通过每盏小灯泡的电流约为0.3 A，此时每盏小灯泡的电功率约为0.6 W
C.通过每盏小灯泡的电流约为0.2 A，此时每盏小灯泡的电功率约为0.2 W
D.通过每盏小灯泡的电流约为0.3 A，此时每盏小灯泡的电功率约为0.4 W
【例题3】如图所示的电路中，闭合开关S，灯L1、L2正常发光.由于电路突然出现故障，发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（　　）

A.R1断路 B.R2断路 C.R3短路 D.R4短路

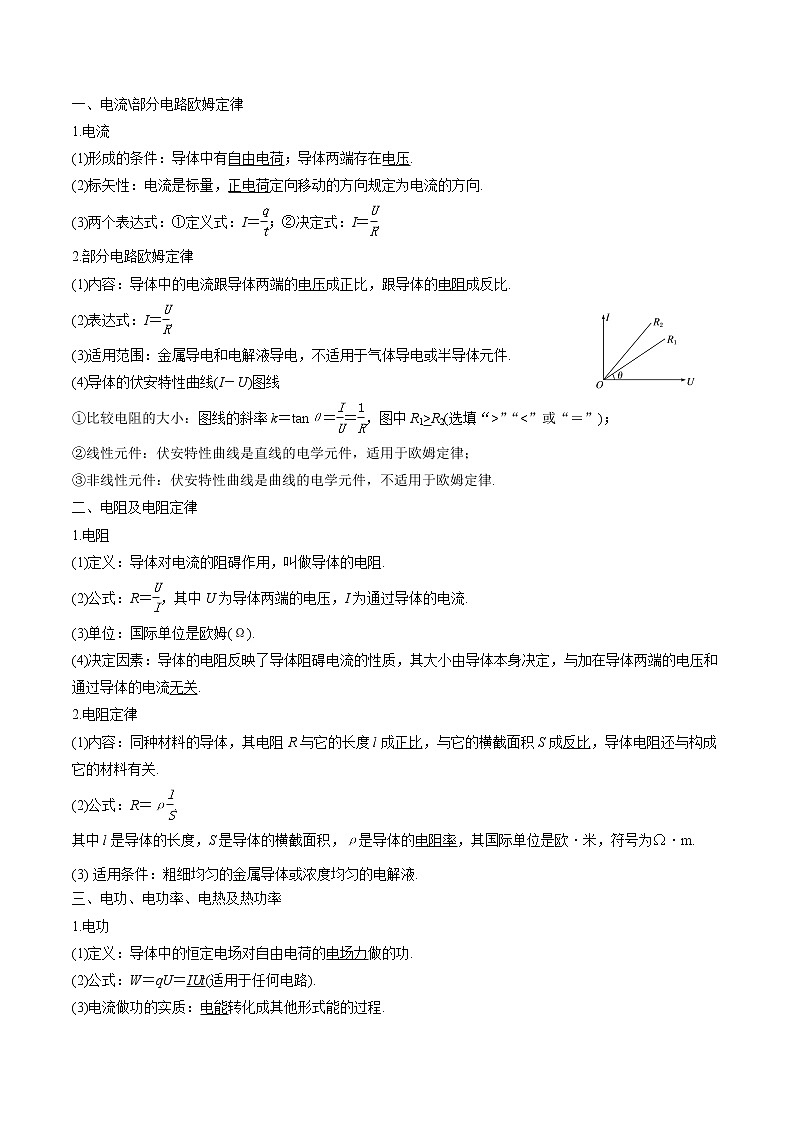

一、电流\部分电路欧姆定律
1.电流
(1)形成的条件：导体中有自由电荷；导体两端存在电压.
(2)标矢性：电流是标量，正电荷定向移动的方向规定为电流的方向.
(3)两个表达式：①定义式：I＝；②决定式：I＝.
2.部分电路欧姆定律
(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.
(2)表达式：I＝.
(3)适用范围：金属导电和电解液导电，不适用于气体导电或半导体元件.
(4)导体的伏安特性曲线(I－U)图线
①比较电阻的大小：图线的斜率k＝tanθ＝＝，图中R1>R2(选填“>”“r时，随着R的增大输出功率越来越小.
③当R
