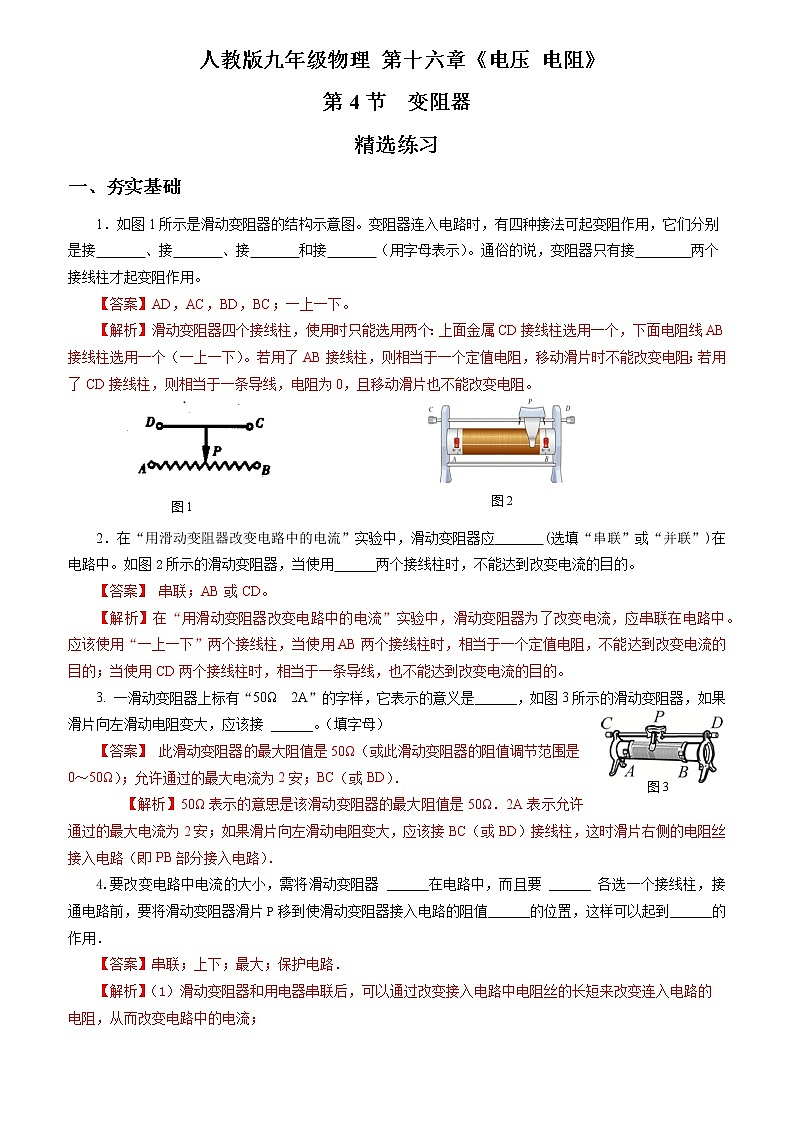

人教版九年级物理 第十六章《电压 电阻》

第4节  变阻器

精选练习

一、夯实基础

1．如图1所示是滑动变阻器的结构示意图。变阻器连入电路时，有四种接法可起变阻作用，它们分别是接       、接       、接       和接       （用字母表示）。通俗的说，变阻器只有接        两个接线柱才起变阻作用。

【答案】AD，AC，BD，BC；一上一下。

【解析】滑动变阻器四个接线柱，使用时只能选用两个：上面金属CD接线柱选用一个，下面电阻线AB接线柱选用一个（一上一下）。若用了AB接线柱，则相当于一个定值电阻，移动滑片时不能改变电阻；若用了CD接线柱，则相当于一条导线，电阻为0，且移动滑片也不能改变电阻。

2．在“用滑动变阻器改变电路中的电流”实验中，滑动变阻器应       (选填“串联”或“并联”)在电路中。如图2所示的滑动变阻器，当使用      两个接线柱时，不能达到改变电流的目的。

【答案】 串联；AB或CD。

【解析】在“用滑动变阻器改变电路中的电流”实验中，滑动变阻器为了改变电流，应串联在电路中。应该使用“一上一下”两个接线柱，当使用AB两个接线柱时，相当于一个定值电阻，不能达到改变电流的目的；当使用CD两个接线柱时，相当于一条导线，也不能达到改变电流的目的。

3. 一滑动变阻器上标有“50Ω  2A”的字样，它表示的意义是______，如图3所示的滑动变阻器，如果滑片向左滑动电阻变大，应该接 ______。（填字母）

【答案】 此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；允许通过的最大电流为2安；BC（或BD）．

    【解析】50Ω表示的意思是该滑动变阻器的最大阻值是50Ω．2A表示允许通过的最大电流为2安；如果滑片向左滑动电阻变大，应该接BC（或BD）接线柱，这时滑片右侧的电阻丝接入电路（即PB部分接入电路）．

4.要改变电路中电流的大小，需将滑动变阻器 ______在电路中，而且要 ______ 各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值______的位置，这样可以起到______的作用．

【答案】串联；上下；最大；保护电路．

【解析】（1）滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变连入电路的电阻，从而改变电路中的电流；

    （2）如果都接上面的接线柱，滑动变阻器接入电路的阻值为0；如果都接下面的接线柱，滑动变阻器接入电路的阻值为定值；所以要采用一“上”一“下”的连接方式．

    （3）接通电路前，滑动变阻器的滑片必须移到阻值最大处；

    （4）滑动变阻器的作用：保护电路，改变电流．

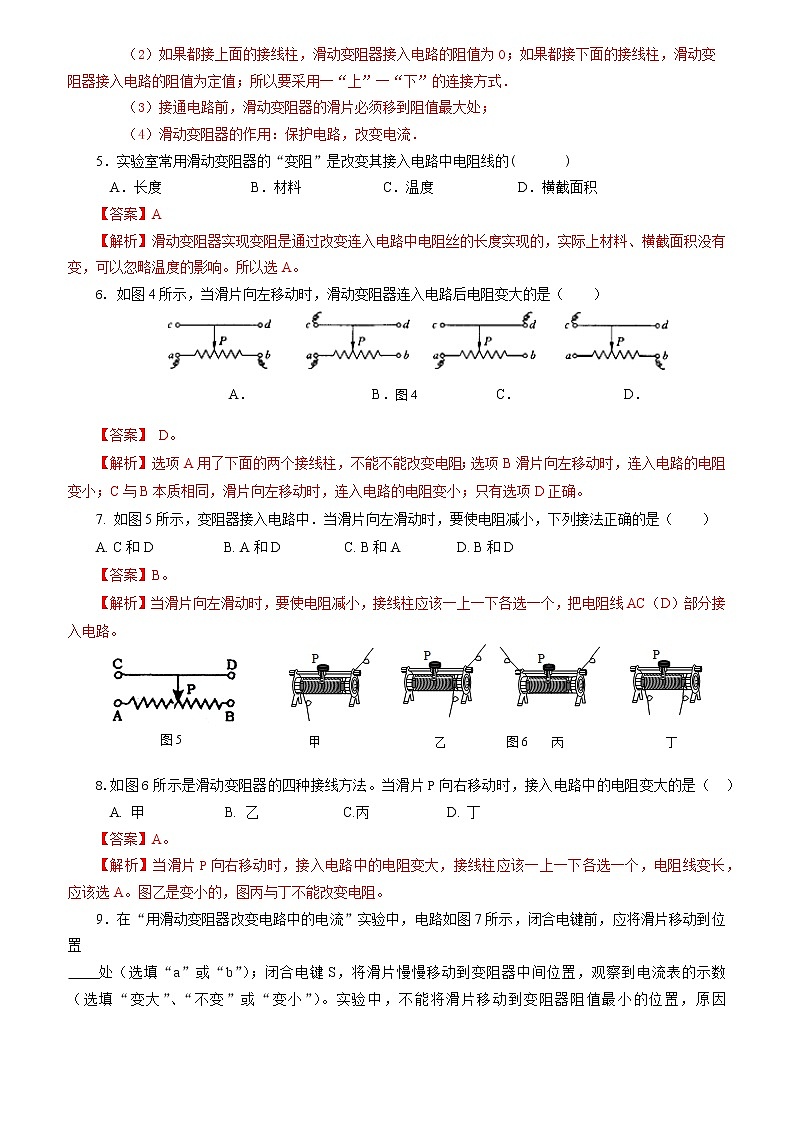

5．实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的(       )

A．长度 B．材料 C．温度 D．横截面积

【答案】A

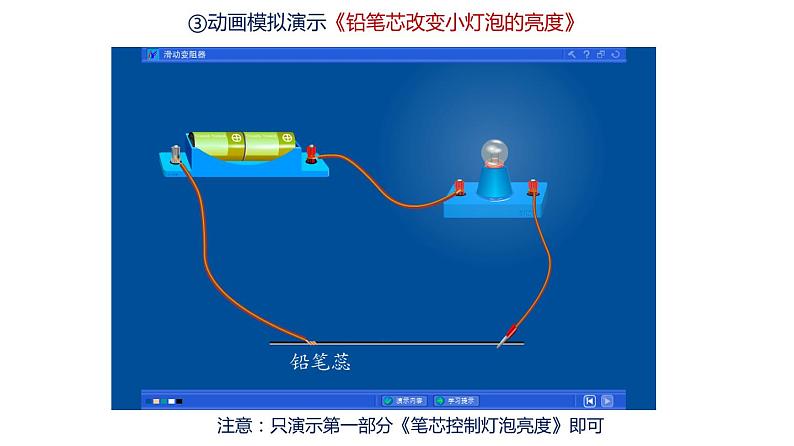

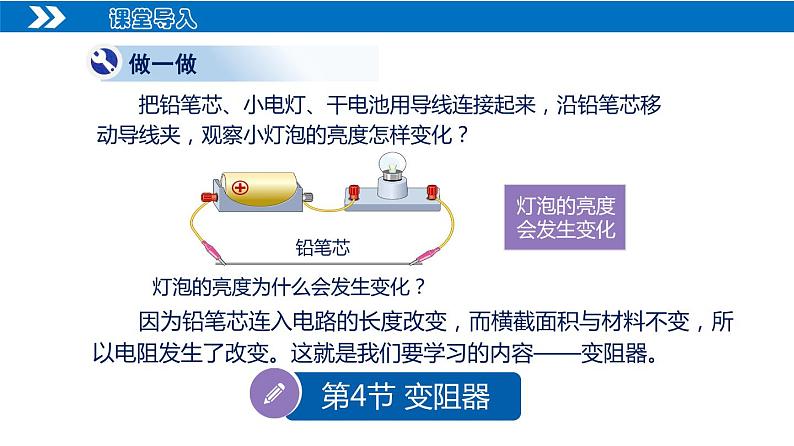

【解析】滑动变阻器实现变阻是通过改变连入电路中电阻丝的长度实现的，实际上材料、横截面积没有变，可以忽略温度的影响。所以选A。

6. 如图4所示，当滑片向左移动时，滑动变阻器连入电路后电阻变大的是（    ）

【答案】 D。

【解析】选项A用了下面的两个接线柱，不能不能改变电阻；选项B滑片向左移动时，连入电路的电阻变小；C与B本质相同，滑片向左移动时，连入电路的电阻变小；只有选项D正确。

7. 如图5所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（　　）

A. C和D            B. A和D           C. B和A          D. B和D

【答案】B。

【解析】当滑片向左滑动时，要使电阻减小，接线柱应该一上一下各选一个，把电阻线AC（D）部分接入电路。

8.如图6所示是滑动变阻器的四种接线方法。当滑片P向右移动时，接入电路中的电阻变大的是（  ）

A. 甲             B. 乙              C.丙            D. 丁

【答案】A。

【解析】当滑片P向右移动时，接入电路中的电阻变大，接线柱应该一上一下各选一个，电阻线变长，应该选A。图乙是变小的，图丙与丁不能改变电阻。

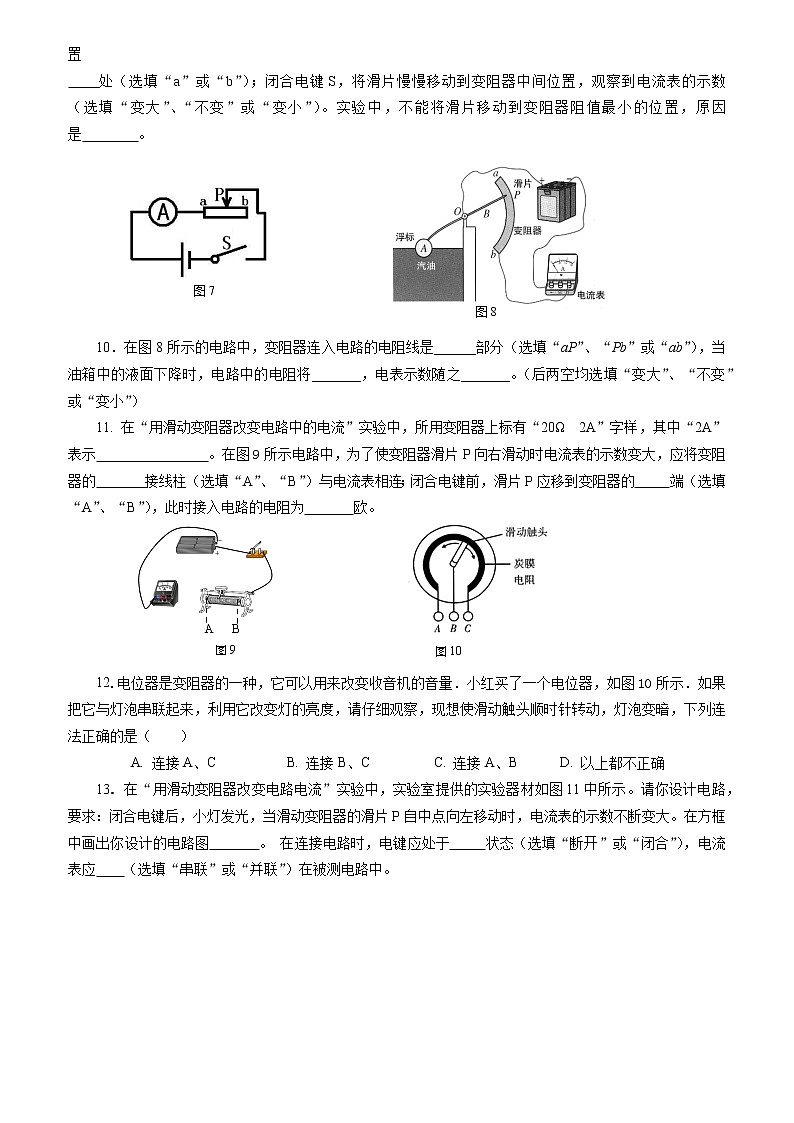

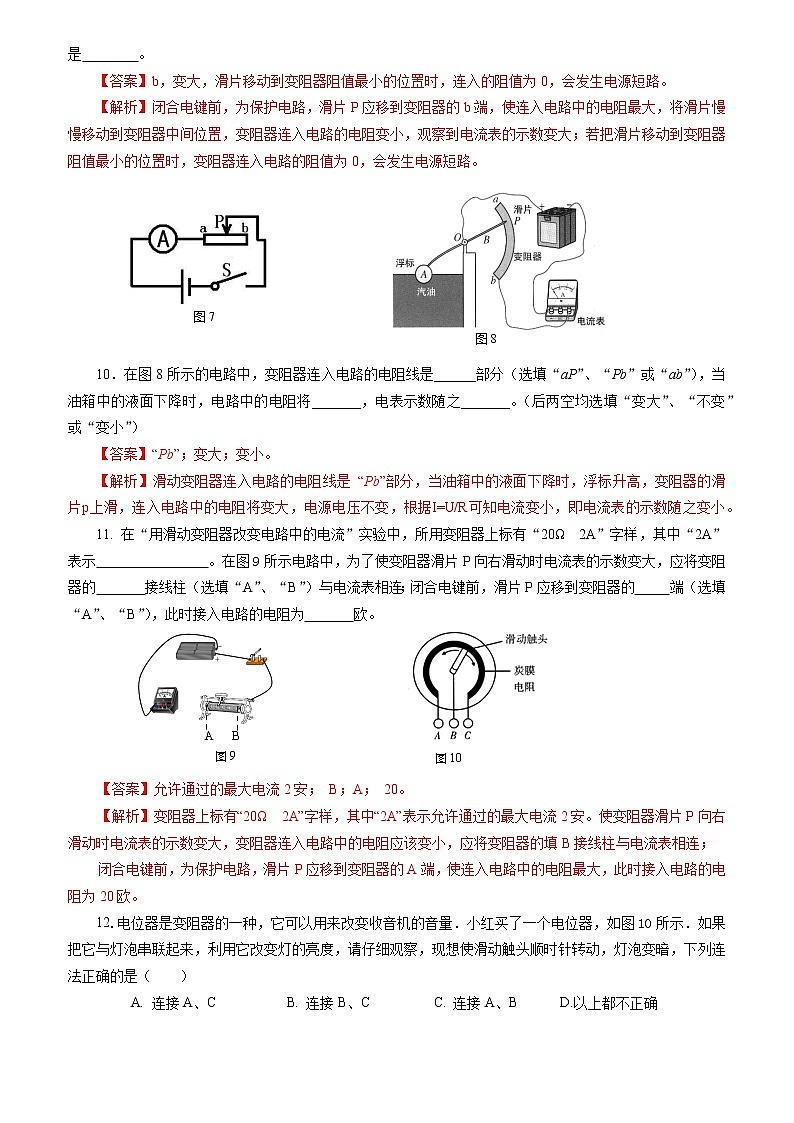

9．在“用滑动变阻器改变电路中的电流”实验中，电路如图7所示，闭合电键前，应将滑片移动到位置

　  处（选填“a”或“b”）；闭合电键S，将滑片慢慢移动到变阻器中间位置，观察到电流表的示数　    （选填“变大”、“不变”或“变小”）。实验中，不能将滑片移动到变阻器阻值最小的位置，原因是　      。

【答案】b，变大，滑片移动到变阻器阻值最小的位置时，连入的阻值为0，会发生电源短路。

【解析】闭合电键前，为保护电路，滑片P应移到变阻器的b端，使连入电路中的电阻最大，将滑片慢慢移动到变阻器中间位置，变阻器连入电路的电阻变小，观察到电流表的示数变大；若把滑片移动到变阻器阻值最小的位置时，变阻器连入电路的阻值为0，会发生电源短路。

10．在图8所示的电路中，变阻器连入电路的电阻线是______部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将_______，电表示数随之_______。（后两空均选填“变大”、“不变”或“变小”）

【答案】“Pb”；变大；变小。

【解析】滑动变阻器连入电路的电阻线是 “Pb”部分，当油箱中的液面下降时，浮标升高，变阻器的滑片p上滑，连入电路中的电阻将变大，电源电压不变，根据I=U/R可知电流变小，即电流表的示数随之变小。

11. 在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω  2Α”字样，其中“2Α”表示                。在图9所示电路中，为了使变阻器滑片P向右滑动时电流表的示数变大，应将变阻器的       接线柱（选填“A”、“B”）与电流表相连；闭合电键前，滑片P应移到变阻器的     端（选填“A”、“B”），此时接入电路的电阻为       欧。

【答案】允许通过的最大电流2安； B；A； 20。

【解析】变阻器上标有“20Ω  2Α”字样，其中“2Α”表示允许通过的最大电流2安。使变阻器滑片P向右滑动时电流表的示数变大，变阻器连入电路中的电阻应该变小，应将变阻器的填B接线柱与电流表相连；

闭合电键前，为保护电路，滑片P应移到变阻器的A端，使连入电路中的电阻最大，此时接入电路的电阻为20欧。

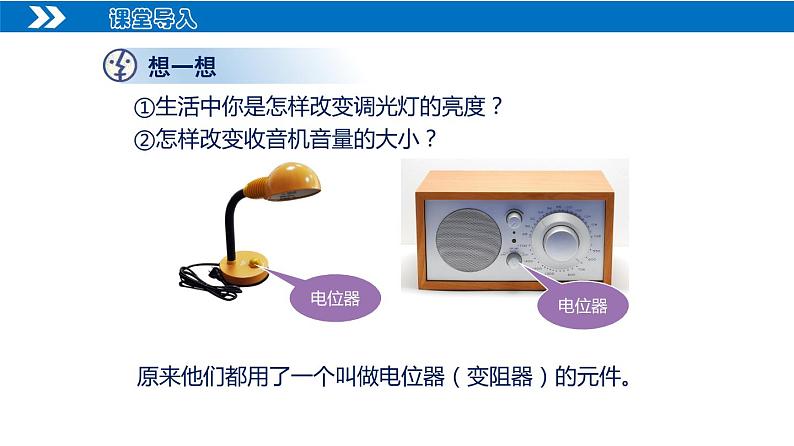

12.电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图10所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（　　）

     A. 连接A、C           B. 连接B、C          C. 连接A、B       D.以上都不正确

【答案】C。

【解析】现想使滑动触头顺时针转动，灯泡变暗，则电阻变大，应该连接A、B 部分，所以选C。

13. 在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图11中所示。请你设计电路，要求：闭合电键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变大。在方框中画出你设计的电路图       。 在连接电路时，电键应处于     状态（选填“断开”或“闭合”），电流表应    （选填“串联”或“并联”）在被测电路中。

【答案】电路图如A；断开，串联。

【解析】小灯与滑动变阻器串联，变阻器左边的电阻线接入电路中；在连接电路时，电键应处于断开状态，电流表应串联在被测电路中。设计的电路图如图11A。

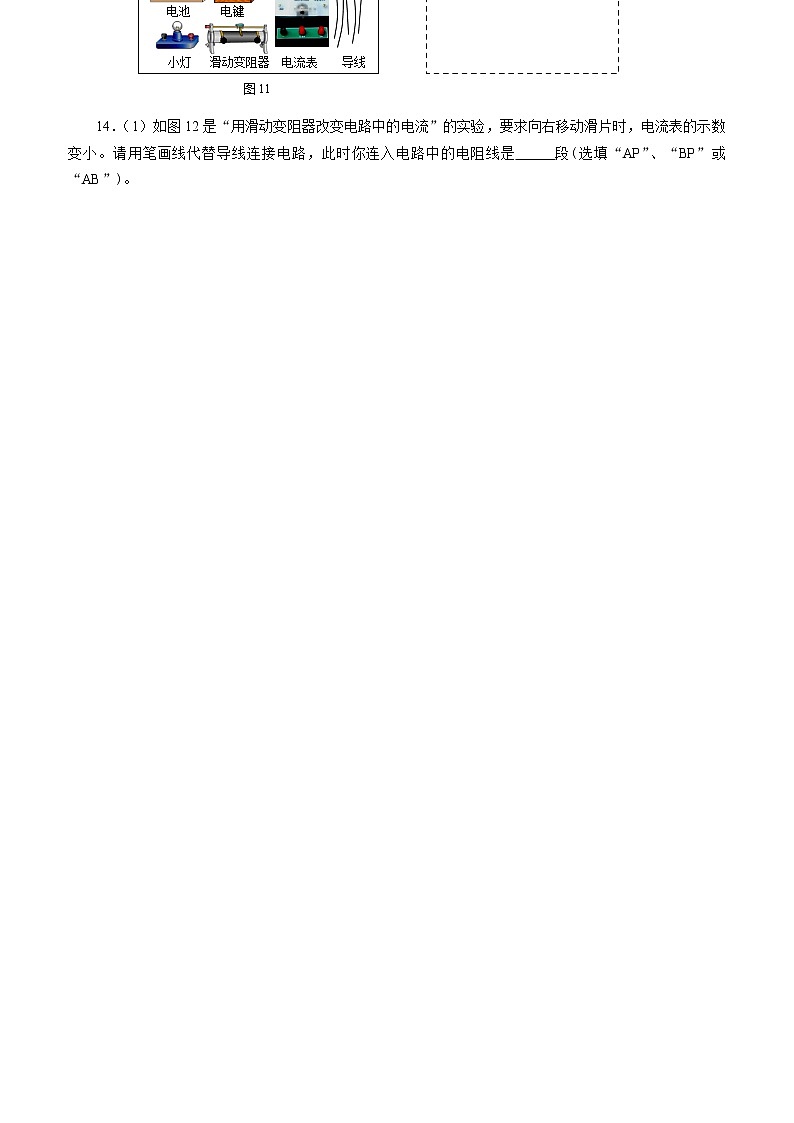

14．（1）如图12是“用滑动变阻器改变电路中的电流”的实验，要求向右移动滑片时，电流表的示数变小。请用笔画线代替导线连接电路，此时你连入电路中的电阻线是     段(选填“AP”、“BP”或“AB”)。

【答案】见图12A；AP。

【解析】向右移动变阻器的滑片时，电流表的示数变小，滑动变阻器连入电路中的电阻变大，应把AP部分连入电路中。

（2）在图10所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电压表测小灯两端的电压且闭合电键后当变阻器的滑片向右移动时，灯泡变亮(导线不能交叉)。

【答案】见图10A。

【解析】电压表与小灯并联，当变阻器的滑片向右移动时，灯泡变亮，变阻器连入电路的电阻变小。

二、巩固与提高

15. 在如图13所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P向右端滑动时灯逐渐变暗，则下列接法正确的是（    ）

A. M接A，N接B       B. M接C，N接D

C. M接C，N接B       D. M接A，N接D

【答案】C。

【解析】要求滑片 P向右端滑动时灯逐渐变暗，则电阻值变大，电阻线CB（A）部分接入电路，所以M接C，N接B.

16. 如图14所示，将滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（   ）

A. A和B                                   B. B和C

C. A和D                                   D. B和D

【答案】C。

【解析】当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的阻值变小，电阻线AC（D）部分接入电路，所以选C.

17．如图15所示，有关滑动变阻器的使用，说法正确的是（　　）

A．接线柱C、D端接进电路为定值电阻

B．接线柱A、B端接进电路为一根导线

C．C、B端接进电路，电流方向为C→P→B

D．A、C端接进电路，向D端移动滑片P，电阻增大

【答案】D。

【解析】A．接线柱C、D端接进电路，阻值为0，所以该选项错误；

B．接线柱A、B端接进电路，为一定值电阻，所以该选项错误；

C．C、B端接进电路，电流方向不一定为C→P→B，也可能是B→P→C，所以该选项错误；

D．A、C端接进电路，向D端移动滑片P，电阻增大，正确。

18．电阻是导体对电流的     作用，在图16中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻     （选填“大”、“小”）；如图17是电位器结构图，a、b、c是它的是三个接线柱，若将b、c接入电路，逆时针转动旋钮时，接入电路的电阻值      （选填“变大”、“不变”或“变小”）。

【答案】阻碍，大，变大。

【解析】电阻是导体对电流的阻碍作用，在图6中A、B为两根铜线，横截面积相同，A的长度大，则A铜线的电阻比B铜线的电阻大；如图5是电位器结构图，a、b、c是它的是三个接线柱，若将b、c接入电路，电位器右边部分连入电路，逆时针转动旋钮时，连入电路部分的长度变大，则接入电路的电阻值变大。

19．图18为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为      。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将    ，若车重表是电压表改装而成的，现将它与R1并联，则当车越重时，车重表的示数将     （选填“越大”、“不变”或“越小”）。

【答案】滑动变阻器；越大；越大。

【解析】①由电路图可知，R1为定值电阻，具有保护电路的作用，R2为滑动变阻器；

②当车越重时，滑动变阻器接入电路的电阻越小，电路总电阻越小，根据I=U/R可知：电压一定时，电路总电阻越小，电路中电流越大，即车重表的示数变大；

②若车重表是电压表改装而成的，现将它与R1并联，当车越重时，滑动变阻器接入申路的电阻越小，电路总电阻越小，电路中电流越大，根据U1=IR1可知，电阻R1两端的电压越大，即车重表的示数越大。

20. 如图19所示，在图所示的电路中，有一根导线尚未连接，请用笔线代替导线连接电路，要求电键S闭合后，向右移动滑动变阻器的滑片时，电流表示数变大，灯L变亮。

【答案】见图19A。

【解析】向右移动滑动变阻器的滑片时，电流表示数变大，灯L变亮，变阻器连入电路的电阻变小。

21．在图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求当滑片P向左移动时，灯L亮度不变且电流表示数变小。

【答案】见图20A。

【解析】因为灯L亮度不变且电流表示数变小，所以灯与变阻器并联，根据电路情况，可以让电流表测干路的电流。

22. 在图21所示电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯两端的电压。②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。

【答案】见右图。

【解析】电压表与小灯并联，当变阻器的滑片向右移动时，电压表的示数变大，电流变大，变阻器连入电路中的阻值变小，应该用右边的接线柱。

23. 在图22所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小，小灯亮度不变。

【答案】见右图。

【解析】灯与变阻器并联，电流表测干路中的电流。

24. 如图23甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_________端（选填“a”或“b”）；闭合开关S，向左调节滑动变阻器P，电流表A的示数逐渐_______（选填“变大”、“不变”或“变小”），小灯的亮度_______（选填“变亮”、“不变”或“变暗”）。如乙图所示，通过灯L的电流为_______安。

【答案】b；变大；变亮；0.3。

【解析】闭合开关前滑动变阻器的滑片应滑到接入电路阻值最大处，根据电路图滑动变阻器的滑片P应滑到b端接入电路阻值最大。向左调节滑动变阻器P，变阻器连入电路的阻值变小，所以电流表A的示数逐渐变大，小灯泡变亮，电流表A的示数如乙图所示，电流表使用量程为0～0.6A，分度值为0.02A，通过灯L的电流为0.3A．

25. 如图24所示，滑动变阻器上标有“10Ω  2Α”字样，当滑片位于b端时，滑动变阻器接入电路的阻值为_________欧；当滑片位于中点时，滑动变阻器接入电路的阻值为_________欧；当滑片位于a端时，滑动变阻器接入电路的阻值为_________欧。

【答案】10Ω；5Ω； 0。

【解析】当滑片位于b端时，滑动变阻器接入电路的阻值为最大值10欧；当滑片位于中点时，滑动变阻器接入电路的阻值为5欧；当滑片位于a端时，滑动变阻器接入电路的阻值为0欧。

26. 如图25为“用滑动变阻器改变电流”的实验．

（1）在闭合开关前，滑片P应移动到最________端（选填“左”或“右”）.

（2）滑片向B端滑动时，小灯泡________（选填“变亮”，“变暗”或“不变”）

（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________.

【答案】（1）左；（2）变亮；（3）滑动变阻器同时把下面两个接线柱接入电路。

【解析】（1）实际连接实物的过程中，开关应断开，滑动变阻器滑片移到阻值最大处，下端选择的是A接线柱，因此滑片移到B端；（2）滑片向B端滑动时，接入电路的电阻变小，电流变大，故灯变亮；（3）如果滑动变阻器同时接下面两个接线柱A、B，滑动变阻器阻值全部接入电路，滑动变阻器被成为定值电阻，无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗。

27. 如图26是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。

【答案】见图。

【解析】根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，依次串联；连接滑动变阻器时，要“一上一下”的原则．

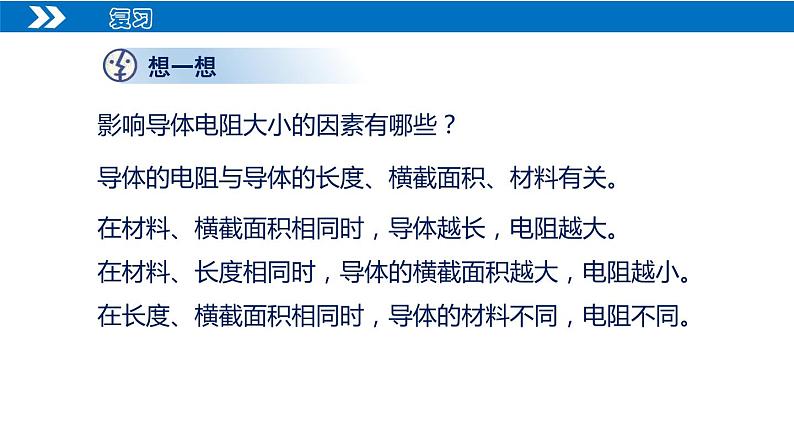

28. 某小组同学通过实验探究导体的电阻与哪些因素有关。如图15所示，他们在常温下将横截面积、长度不同的铁丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录在表一、表二中。

①分析比较实验序号______________可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小。

②分析比较实验序号（1、2、3）可得出的初步结论是：常温下，___________________。

③请进一步综合分析表一、表二的相关数据，并归纳得出结论。

（a）分析比较（1与6）、（2与5）或（3与4）的数据及相关条件，可得出的初步结论是：常温下，__________________________________________。

（b）分析比较（1与6）、（2与5）和（3与4）的数据及相关条件，可得出的初步结论是：常温下，__________________________________________。

④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系。请你在表三中为他们在添加两组符合要求的材料（填表三______），并将所得实验数据与上述两表中实验序号_______的数据进行比较，进一步探究导体的电阻与材料的关系。

【答案】①4、5和6；②导体的材料、横截面积相同，导体的电阻与长度成正比。③（a）导体的材料相同，若导体长度与横截面积的比值相同，则导体的电阻相同。（b）导体的材料相同，若导体长度与横截面积的比值越大，则导体的电阻越大。④铜丝、1.0、0.2；铝丝、1.0、0.2；一。

【解析】本实验探究导体的电阻与长度、横截面积、材料的关系，由于有三个变量，所以每次探究控制两个不变，只能变一个。

①根据常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小。控制导体的材料、长度相同，探究导体的电阻与导体的横截面积之间的关系，应该分析比较实验序号4、5和6。

②分析比较实验序号（1、2、3）是控制导体的材料、横截面积相同，长度不同，探究导体的电阻与导体的长度之间的关系，可得出的初步结论是：常温下，导体的材料、横截面积相同，导体的电阻与长度成正比。

③（a）进一步分析比较（1与6）、（2与5）或（3与4）的数据，材料相同的导体，长度与横截面积不同，但是电阻相同，经分析相关数据可以发现，导体长度与横截面积的比值相同，所以可得出的初步结论是：常温下，导体的材料相同，若导体长度与横截面积的比值相同，则导体的电阻相同。

（b）进一步分析比较（1与6）和（2与5）和（3与4）的数据，可得出的初步结论是：常温下，导体的材料相同，若导体长度与横截面积的比值越大，则导体的电阻越大。

④若探究导体的电阻与材料的关系，应该控制导体的长度、横截面积相同，材料不同。

例如：铝丝、铜丝，长度为1.0米、横截面积为0.2毫米2，与表一的数据进行比较。
