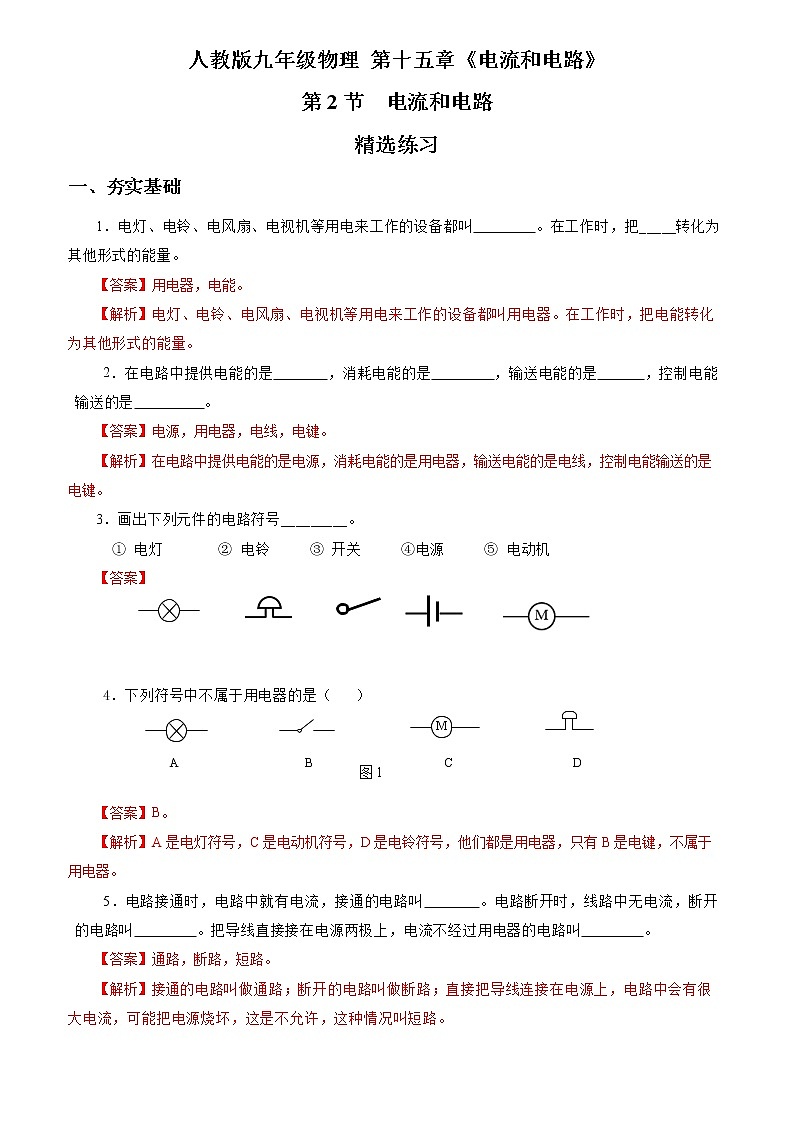

人教版九年级物理 第十五章《电流和电路》

第2节  电流和电路

精选练习

一、夯实基础

1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫        。在工作时，把_____转化为其他形式的能量。

【答案】用电器，电能。

【解析】电灯、电铃、电风扇、电视机等用电来工作的设备都叫用电器。在工作时，把电能转化为其他形式的能量。

2．在电路中提供电能的是       ，消耗电能的是        ，输送电能的是      ，控制电能输送的是         。

【答案】电源，用电器，电线，电键。

【解析】在电路中提供电能的是电源，消耗电能的是用电器，输送电能的是电线，控制电能输送的是电键。

3．画出下列元件的电路符号_________。

  ① 电灯       ② 电铃     ③ 开关     ④电源     ⑤ 电动机

【答案】

4．下列符号中不属于用电器的是（   ）

【答案】B。

【解析】A是电灯符号，C是电动机符号，D是电铃符号，他们都是用电器，只有B是电键，不属于用电器。

5．电路接通时，电路中就有电流，接通的电路叫       。电路断开时，线路中无电流，断开的电路叫        。把导线直接接在电源两极上，电流不经过用电器的电路叫        。

【答案】通路，断路，短路。

【解析】接通的电路叫做通路；断开的电路叫做断路；直接把导线连接在电源上，电路中会有很大电流，可能把电源烧坏，这是不允许，这种情况叫短路。

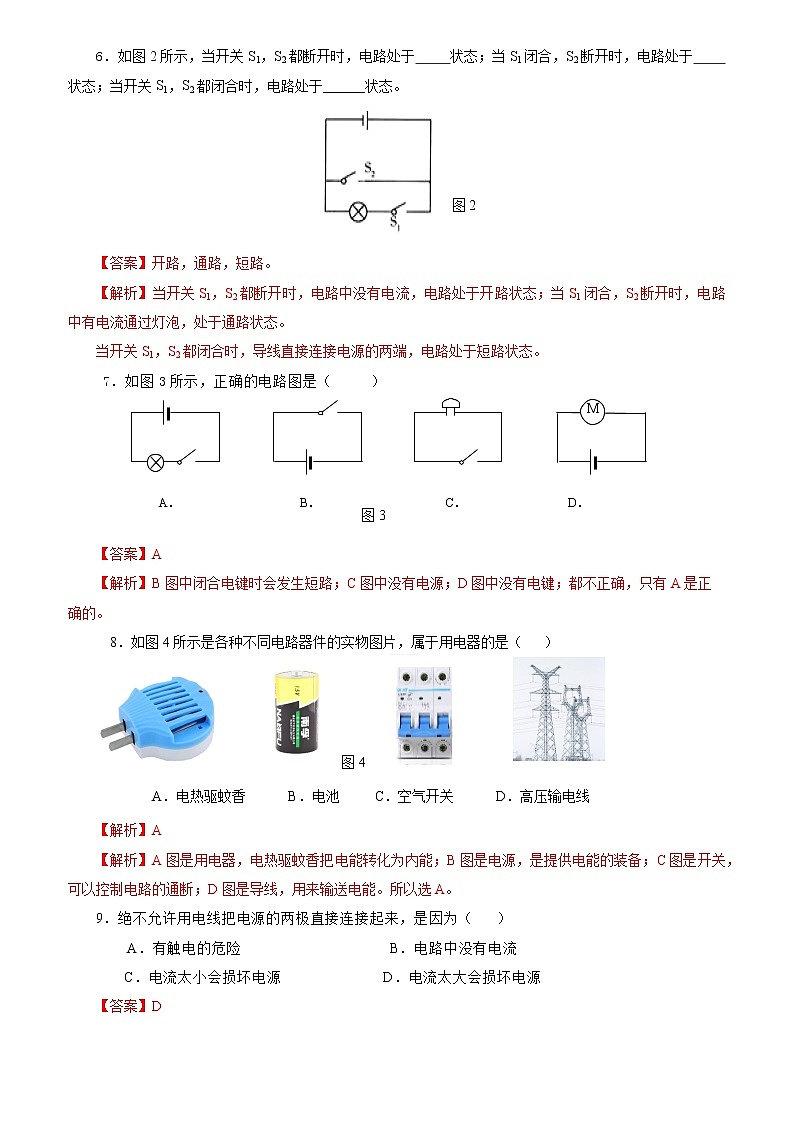

6．如图2所示，当开关S1，S2都断开时，电路处于     状态；当S1闭合，S2断开时，电路处于

状态；当开关S1，S2都闭合时，电路处于______状态。

【答案】开路，通路，短路。

【解析】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态。

当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。

7．如图3所示，正确的电路图是（     ）

【答案】A

【解析】B图中闭合电键时会发生短路；C图中没有电源；D图中没有电键；都不正确，只有A是正确的。

8．如图4所示是各种不同电路器件的实物图片，属于用电器的是（   ）

A．电热驱蚊香      B．电池     C．空气开关      D．高压输电线

【解析】A

【解析】A图是用电器，电热驱蚊香把电能转化为内能；B图是电源，是提供电能的装备；C图是开关，可以控制电路的通断；D图是导线，用来输送电能。所以选A。

9．绝不允许用电线把电源的两极直接连接起来，是因为（   ）

    A．有触电的危险                   B．电路中没有电流

C．电流太小会损坏电源             D．电流太大会损坏电源

【答案】D

【解析】用电线把电源的两极直接连接起来，因为导线的电阻值很小，会使电路中的电流很大烧坏电源。所以选D。

10. 在图5以下电路中，电路正确而且有电流通过的是（   ）

【答案】C。

【解析】A图中，无用电器，闭合电键时会发生短路，所以该选项错误；

B图电键没有闭合，电路无电流，所以该选项错误；

C图有电源且电路为通路，所以会形成电流，该选项正确；

D图闭合开关时会发生短路，该选项错误。所以选C。

11. 野营时，小红携带的手电筒不发光了，请你帮助找出原因。

（1）请根据图6中手电筒的结构示意图，画出电路图。

（2）写出手电筒不发光的三种可能原因。

①                                       ；

②                                       ；

③                                       。

【答案】小灯泡的灯丝断了；电池没电了；开关接触不良；

【解析】电路故障有两种，断路或短路。根据手电筒结构图可知，手电筒内部不会短路，所以从断路方向去考虑。可能是灯丝烧断、开关接触不良或电池没有电等。

12. 电荷的        移动形成电流。规定       定向移动方向为电流的方向。在金属导体中，形成电流的         定向移动的方向跟电流方向       。

【答案】定向；正电荷；自由电子；相反。

【解析】电荷的定向移动移动形成电流。规定正定向移动方向为电流的方向。在金属导体中，形成电流的自由电子定向移动的方向跟电流方向相反。

13．自由电子带_____电（选填“正”或“负”），金属导体中的电流靠________的定向移动形成的，在电路中，自由电子定向移动的方向是从电源的_____极流出，经过用电器回到_______。

【答案】负，自由电子，负极，正极。

【解析】自由电子带负电，金属导体中的电流靠自由电子的定向移动形成的。在电路中，自由电子定向移动的方向与电流方向相反，所以是从电源的负极流出，经过用电器回到正极。

二、巩固与提高

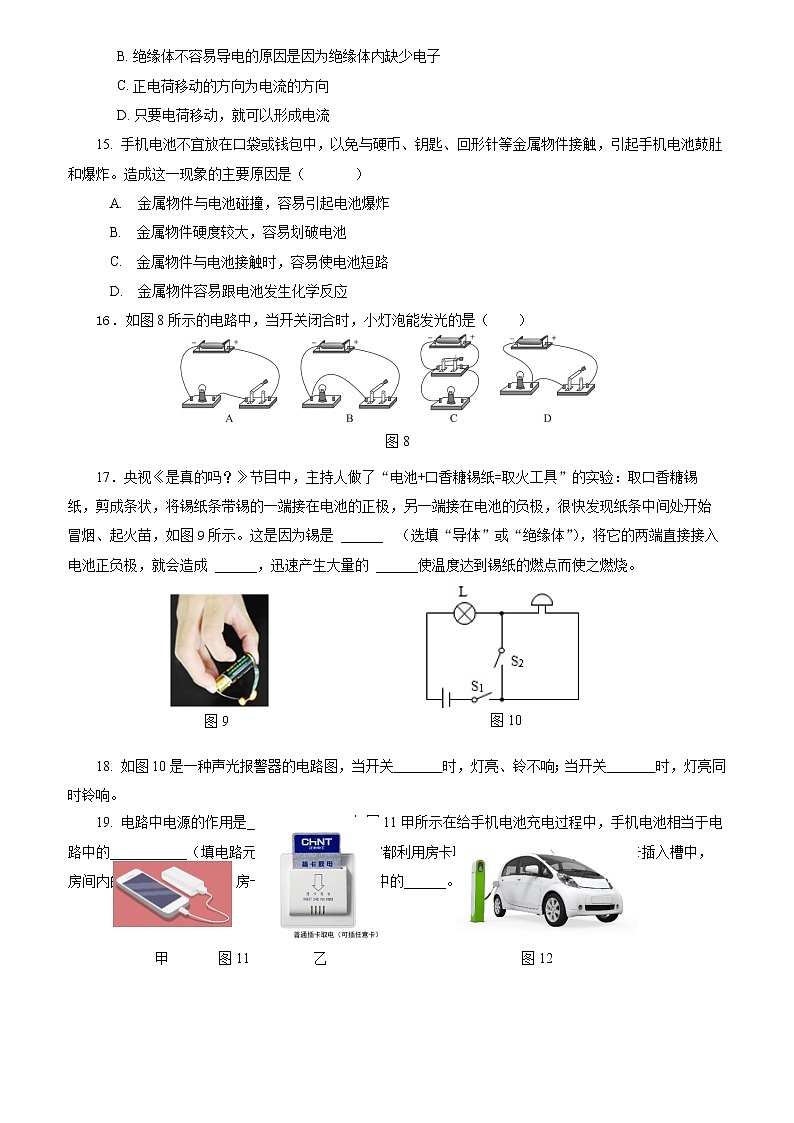

14. 下列说法中正确的是（　　）

A. 正、负电荷的定向移动都能形成电流

B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子

C. 正电荷移动的方向为电流的方向

D. 只要电荷移动，就可以形成电流

【答案】A

【解析】（1）电荷的定向移动形成电流，这里的电荷可以是正电荷，也可以是负电荷，也可以是正、负电荷同时向相反方向移动；

    （2）物理学中规定正电荷定向移动的方向为电流方向；

    （3）导体容易导电是因为导体中在大量的自由电子，绝缘体不容易导电是因为绝缘体内几乎没有自由电子．

A选项：正电荷的移动或正、负电荷向相反方向发生定向移动，都可以形成电流，故A正确；

    B选项：绝缘体不容易导电是因为绝缘体内几乎没有自由电子，电荷不能自由移动，并不是缺少电子 ，故B错误；

    C选项：物理学中规定正电荷定向移动的方向为电流方向，故C错误；

    D选项：电荷的定向移动形成电流，故D错误．

    故选A．

15. 手机电池不宜放在口袋或钱包中，以免与硬币、钥匙、回形针等金属物件接触，引起手机电池鼓肚和爆炸。造成这一现象的主要原因是（　   　）

A. 金属物件与电池碰撞，容易引起电池爆炸

B. 金属物件硬度较大，容易划破电池

C. 金属物件与电池接触时，容易使电池短路

D. 金属物件容易跟电池发生化学反应

【答案】C。

【解析】硬币、钥匙、回形针等金属物体都属于导体，与电源接触都有可能引起短路；在电极处略有凹陷，可在一定程度上防止与硬币、钥匙、回形针等金属物体接触引起短路，而损坏电池。

    故选C。

16．如图8所示的电路中，当开关闭合时，小灯泡能发光的是（    ）

【答案】A。

【解析】A、开关闭合后，为灯泡的基本电路，故A正确；选项BCD：开关闭合后，都会形成电源电路，故BCD错误。故选A。

17．央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图9所示。这是因为锡是 ______  （选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成 ______，迅速产生大量的 ______使温度达到锡纸的燃点而使之燃烧。

【答案】导体；短路；热量。

【解析】锡是金属，具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，就形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。

18. 如图10是一种声光报警器的电路图，当开关　     时，灯亮、铃不响；当开关　     时，灯亮同时铃响。

【答案】 S1、S2闭合；S1闭合S2断开。

【解析】当开关S1与S2都闭合时，电铃被短路，停止工作，但是灯是亮的；当开关S1闭合S2断开时，两个用电器都能正常工作，灯亮同时铃响。

19. 电路中电源的作用是_____________。如图11甲所示在给手机电池充电过程中，手机电池相当于电路中的___________（填电路元件）。现在许多宾馆都利用房卡取电，如图11乙所示，把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的______。

【答案】提供电能；用电器；电键。

【解析】电路中电源的作用是给用电器提供电能。在给手机电池充电过程中，手机电池相当于电路中的用电器。把房卡插入楢中，房间内的用电器才能使用，表明电路接通，所以房卡的作用相当于电路中的电键。

20. 如图12所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于_____（填“用电器”或“电源”）；汽车各转向灯都是LED灯，其核心元件是发光二极管，制作二极管的核心材料是______ ；干毛巾刚擦完汽车玻璃，很容易吸附灰尘，这是因为带电体能________。

【答案】用电器；半导体；吸引轻小物体。

【解析】给汽车蓄电池充电时，蓄电池相当于用电器；汽车各转向灯都是LED灯，其核心元件是发光二极管，制作二极管的核心材料是半导体；干毛巾刚擦完汽车玻璃，很容易吸附灰尘，这是因为带电体能吸引轻小物体。

21．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是（  ）

【答案】C。

【解析】当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，两个用电器同时工作，符合要求的是图C，只要闭合任何一个电键，灯与铃会同时工作。

A只有两个电键同时闭合，才会使灯与铃会同时工作，不符合要求。

B图两个电键都闭合时，会发生电源电路，不符合要求。

D只有两个电键同时闭合，才会使灯与铃会同时工作，不符合要求。

所以选C。

22．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图14中能实现上述功能的是（  　）

【答案】A。

【解析】两间洗手间的门都关上时灯才会发光，说明两个开关都闭合后灯泡才能亮，应该把两个开关串联起来。

A：由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；

B、D：由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故BD不正确；

C：由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，所以C不正确。故选A。

23. 智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图15所示的四个电路图，其中符合设计要求的是（      ）

【答案】D。

【解析】图A只有三个电键都同时闭合时，电动机M才能工作而打开门锁，不符合要求；

图B只有把S3闭合后，再闭合S1、S2后，电动机M工作而打开门锁，不符合要求；

图C只闭合S2与S3而断开S1，电动机M不工作门锁打不开，不符合要求；

图D人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者只要闭合任意一个，都可以单独使指纹锁内的电动机M工作而打开门锁。故符合要求。

所以选D。

24. 如图16所示，用笔线代替导线将这些电路元件连接起来组成电路，并画出电路图。

【解析】从电源正极依次连接开关和灯泡，并根据实物图画出电路图，如下图所示。

25．根据实物图17，画出相应的电路图。

【答案】见右图。

【解析】两灯串联，电键接在电源正极与灯L1之间。

26. 观察图18，根据左边甲的电路图，然后用笔画线代替导线，把右边乙的实物图连接好。

【答案】见图。

【解析】注意电源的正极连接电键一端。

27．某实验小组用两个相同的灯泡连接了如图19所示串联电路，当开关闭合后发现甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB连接时，甲灯不亮乙灯亮，当导线与BC连接时，两灯都不亮，由此推测故障是（    ）

A．AB两点间存在短路           B．AB两点间存在断路

C．BC两点间存在短路           D．BC两点间存在断路

【答案】B

【解析】题中的电路图为串联电路，闭合开关后发现甲乙两灯都不亮，说明电路出现了断路现象，若出现短路现象，则有一只灯泡发光，当用导线与AB连接时，即把灯泡甲短路，甲灯不亮乙灯亮，说明乙灯正常即BC两点没有出现故障，故障出现在AB间，当导线与BC连接时，两灯都不亮，说明导线连接位置不在故障范围，综上分析可得AB两点间存在断路；故选B。

28. 两个相同的小灯泡，单独接在两节干电池组成的电源两端，都能发光，只是亮度有所不同，当其连接成如图20所示的电路时，闭合开关后，小灯泡L1和L2也都发光，用一根导线接在小灯泡的两端，你会看到的现象是（  ）

A. 小灯泡L1和L2仍都发光                                                     B. 小灯泡L1和L2都熄灭

C. 小灯泡L1仍发光，小灯泡L2熄灭                          D. 小灯泡L2仍发光，小灯泡L1熄灭

【答案】C

【解析】闭合开关，两只灯泡串联，都发光；若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光，同时电源电压全部加在L1两端，所以亮度增大。

用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作；当其连接成如图所示的电路时，闭合开关后，小灯泡L1和L2都发光，说明灯泡完好；用一根导线接在小灯泡L2的两端，L2被短路，且电源电压全部加在L1两端，根据欧姆定律通过L1的电流变大，据此解答。故选C。
