教科版九年级上册2 电路当堂达标检测题

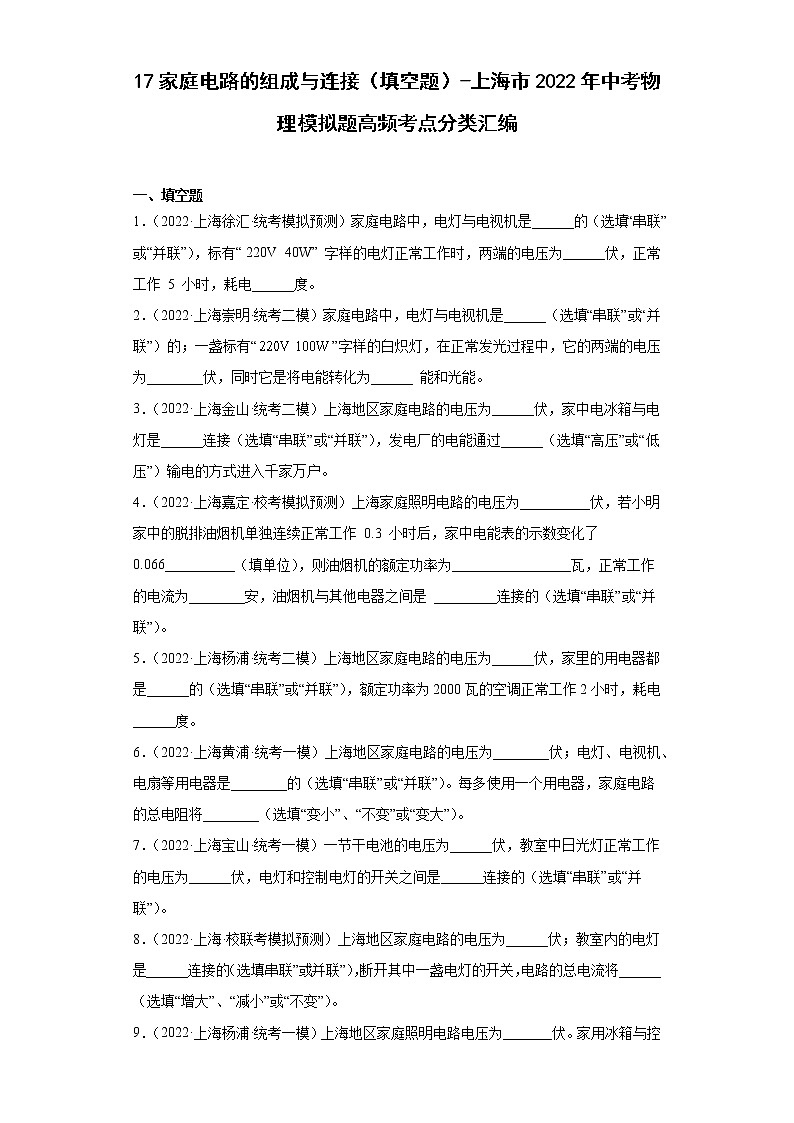

17家庭电路的组成与连接（填空题）-上海市2022年中考物理模拟题高频考点分类汇编

一、填空题

1．（2022·上海徐汇·统考模拟预测）家庭电路中，电灯与电视机是______的（选填“串联”或“并联”），标有“ 220V  40W” 字样的电灯正常工作时，两端的电压为______伏，正常工作 5 小时，耗电______度。

2．（2022·上海崇明·统考二模）家庭电路中，电灯与电视机是______（选填“串联”或“并联”）的；一盏标有“”字样的白炽灯，在正常发光过程中，它的两端的电压为________伏，同时它是将电能转化为______ 能和光能。

3．（2022·上海金山·统考二模）上海地区家庭电路的电压为______伏，家中电冰箱与电灯是______连接（选填“串联”或“并联”），发电厂的电能通过______（选填“高压”或“低压”）输电的方式进入千家万户。

4．（2022·上海嘉定·校考模拟预测）上海家庭照明电路的电压为__________伏，若小明家中的脱排油烟机单独连续正常工作 0.3 小时后，家中电能表的示数变化了 0.066__________（填单位），则油烟机的额定功率为_________________瓦，正常工作的电流为________安，油烟机与其他电器之间是 _________连接的（选填“串联”或“并联”）。

5．（2022·上海杨浦·统考二模）上海地区家庭电路的电压为______伏，家里的用电器都是______的（选填“串联”或“并联”），额定功率为2000瓦的空调正常工作2小时，耗电______度。

6．（2022·上海黄浦·统考一模）上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。

7．（2022·上海宝山·统考一模）一节干电池的电压为______伏，教室中日光灯正常工作的电压为______伏，电灯和控制电灯的开关之间是______连接的（选填“串联”或“并联”）。

8．（2022·上海·校联考模拟预测）上海地区家庭电路的电压为______伏；教室内的电灯是______连接的（选填“串联”或“并联”），断开其中一盏电灯的开关，电路的总电流将______（选填“增大”、“减小”或“不变”）。

9．（2022·上海杨浦·统考一模）上海地区家庭照明电路电压为_______伏。家用冰箱与控制它的开关之间是_______连接，家用冰箱与其它家用电器之间是_______连接（选填“串联”或“并联”）。

10．（2022·上海嘉定·统考一模）我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。

11．（2022·上海青浦·统考一模）上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为________伏；如图所示，“拖线板”上每个插座之间是________连接的（选填“串联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_________过大造成安全隐患。

12．（2022·上海奉贤·统考一模）上海地区家庭照明电路的电压为_______伏；电视机与空调之间是_______的（选填“并联”或“串联”），关闭空调时通过电视机的电流将_______（选填“变大”、“不变”或“变小”）。

13．（2022·上海静安·统考一模）上海地区家庭电路的电压为______伏；教室中照明电灯和控制此灯的开关之间是______连接的；若再多开一盏灯，教室内电路的总电阻______（选填“变小”、“不变”或“变大”）。

14．（2022·上海青浦·统考二模）上海地区家庭电路的电压为______伏，电冰箱与空调是______连接的，电灯与控制它的开关是______连接的。（后两空均选填“串联”或“并联”）

15．（2022·上海普陀·统考一模）上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。

16．（2022·上海长宁·统考一模）______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。

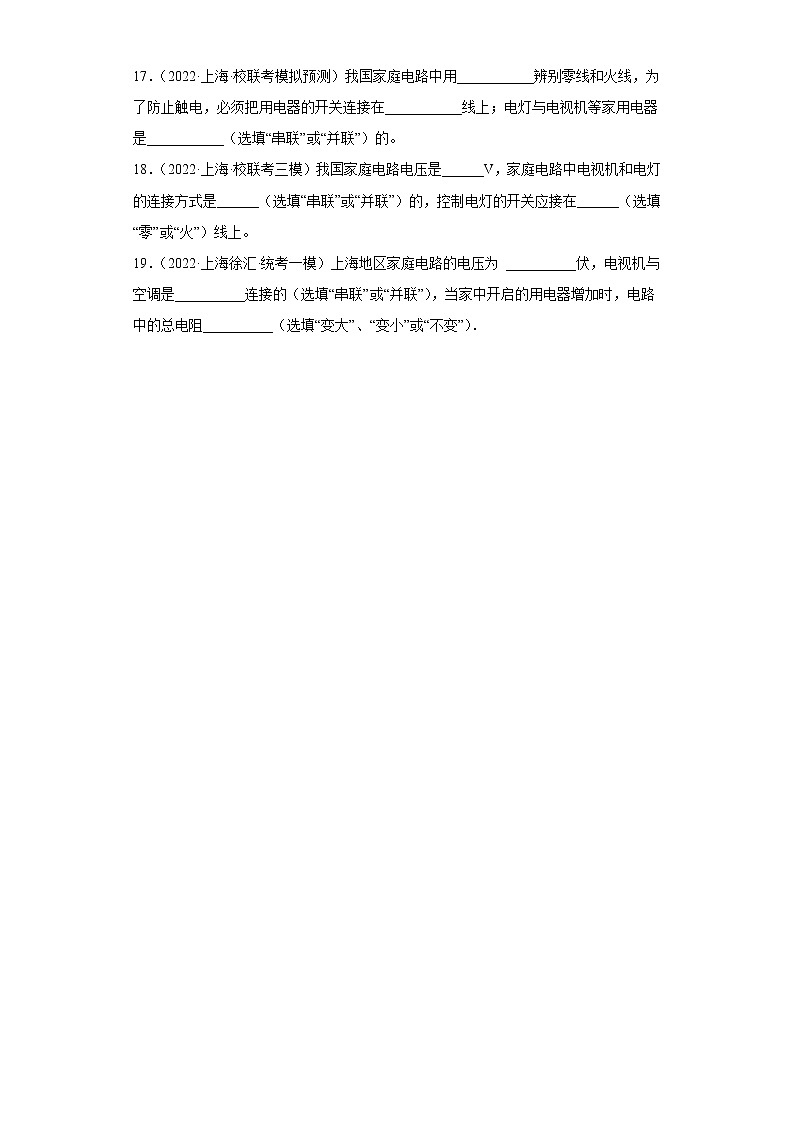

17．（2022·上海·校联考模拟预测）我国家庭电路中用___________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是___________（选填“串联”或“并联”）的。

18．（2022·上海·校联考三模）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。

19．（2022·上海徐汇·统考一模）上海地区家庭电路的电压为 __________伏，电视机与空调是__________连接的（选填“串联”或“并联”），当家中开启的用电器增加时，电路中的总电阻__________（选填“变大”、“变小”或“不变”）．

参考答案：

1．     并联     220     0.2

【详解】[1]家庭电路中，各用电器之间互不影响，是并联的，故电灯与电视机是并联的。

[2]标有“ 220V   40W” 字样的电灯，额定电压为220V，即正常工作的电压为220V。

[3]正常工作 5 小时，耗电为

W=Pt=0.04kw×5h=0.2kw·h

即正常工作 5 小时，耗电0.2度。

2．     并联     220     内

【详解】[1]家庭电路中，电灯与电视机，它们是相互不影响工作的，所以电灯与电视机是并联的。

[2]白炽灯上标有220V，即白炽灯的额定电压是220V，这表示白炽灯正常工作时其两端电压为220V。

[3]白炽灯工作时，发出光并且温度上升，所以它是将电能转化为内能和光能。

3．     220     并联     高压

【详解】[1]我国家庭电路的电压为220V。

[2]家中电冰箱与电灯工作时互不影响，则它们是并联的。

[3]在输送功率一定时，由P=UI可知，电压越高，电流越小；由焦耳定律Q=I2Rt可知，输送的电流减小，可以减小输送过程中电能的损失，所以发电厂采用高压输电。

4．     220     kW•h     220     1     并联

【详解】[1]我国家庭电路的电压一般为220V，故上海家庭照明电路的电压为220V。

[2]电能表是测量用电器消耗电能多少的仪表，单位为kW•h，故电能表的示数变化量为0.066kW•h。

[3]由可得，油烟机的额定功率为

[4]由P=UI可得，油烟机正常工作的电流为

[5]家庭电路中，各用电器之间工作时相互独立、互不影响，故各用电器之间是并联的，则油烟机与其他电器之间是并联的。

5．     220     并联     4

【详解】[1]我国家庭电路电压为220V，所以上海地区家庭照明电路电压也为220V。

[2]家中各用电器之间是互不影响的，所以家里的用电器都是并联的。

[3]空调正常工作时的电功率

该空调正常工作2小时消耗的电能为

6．     220     并联     变小

【详解】[1]正常情况下，我国家庭电路中的电压为220V。

[2]家庭电路中，电灯、电视机、电扇等用电器工作时互不干扰，故是并联的。

[3]由并联电路的电阻规律可知，每多用一个用电器，相当于多并联一个电阻，则家庭电路的总电阻将变小。

7．     1.5     220     串联

【详解】[1][2]由常见的电压可知，一节新干电池的电压为1.5V，家庭电路的电压是220V，所以教室中的日光灯正常工作的电压是220V。

[3]电灯和控制它的开关之间是串联连接的，这样才能实现有效控制。

8．     220     并联     减小

【详解】[1]我国家庭电路的电压为220V，所以上海地区家庭电路的电压为220V。

[2]家中电灯与电灯在工作时互不影响，它们之间都是并联连接。

[3]若断开其中一盏电灯的开关，并联的总电阻变大，而电源电压不变，根据可知，照明电路的总电流会变小。

9．     220     串联     并联

【详解】[1]我国的供电标准中，家庭电路的电压为220V，所以上海地区家庭照明电路电压为220V。

[2]开关要与用电器串联来控制用电器工作，所以家用冰箱与控制它的开关之间是串联的。

[3]家用冰箱与其它家用电器的工作情况互不影响，它们之间是并联。

10．     220     并联     欧姆

【详解】[1]由常见的电压可知，我国家庭电路电压为220V。

[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。

[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

11．     220     并联     电流

【详解】[1]我国家庭电路电压220V，冰箱与电饭煲等家用电器并联接入电路正常工作，所以电压为220伏。

[2] 如图所示，每个插座之间是并列接入电路，所以每个插座之间是并联连接。

[3] 如果这个拖线板同时给多个家用电器供电，会使这个拖线板过载，导致电流过大引起火灾，造成安全隐患。

12．     220     并联     不变

【详解】[1]我国家庭照明电路的电压都是220V，上海地区家庭照明电路的电压为220伏。

[2]家庭电路中各用器是并联的，故电视机与空调之间是并联的

[3]并联电路各支路可独立工作、互不影响，故关闭空调时通过电视机的电流将不变。

13．     220     串联     变小

【详解】[1]我国家庭电路的电压为220V，故上海地区家庭电路的电压为220V。

[2]开关控制照明灯，故开关与照明灯串联。

[3]教室中照明电路的电压也为220V；因为教室里装有多盏灯是并联连接，由于并联电路中干路电流等于各支路电流之和，支路越多，总电流会变大，总电压不变，由欧姆定律可知总电阻会变小。

14．     220     并联     串联

【详解】[1]我国家庭电路的电压为220V，那么上海地区家庭电路的电压也一样为220V。

[2]家庭电路之间要并联连接，它们的工作才不会相互干扰，所以电冰箱和空调是并联连接。

[3]电灯与控制它的开关是串联连接，开关才能控制电灯的通断。

15．     220     并联     bc##cb

【详解】[1]中国的家庭电路电压规定为220V，工厂电压为380V。

[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。

[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。

16．     电压     1.5     并联

【详解】[1]电荷在电路中定向运动时，电路两端需要电压，电压是使导体中的自由电荷定向移动形成电流的原因。

[2]家用小电器常用干电池作电源，一节干电池的电压为1.5伏。

[3]家庭电路中，所有用电器是并联的，客厅和房间的灯是并联的。

17．     试电笔     火     并联

【详解】[1]用试电笔来辨别火线和零线，能使氖管发光的是火线，不能使火线发光的是零线。

[2]火线与零线、火线与地之间都有220V电压，按照安全用电的原则，在家庭电路中，开关应接在火线上，能防止触电事故的发生。

[3]为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中，所以电灯与电视机等家用电器是并联的。

18．     220     并联     火

【详解】[1]我国家庭电路电压是220V。

[2]家庭电路中电视机和电灯工作情况互不影响，是并联的。

[3]为了避免触电事故的发生，控制电灯的开关应接在火线上。

19．     220     并联     变小

【详解】我国家庭电路的电压为220V，所以上海地区家庭电路的电压也是220V；电视机、空调工作时互不影响，是并联连接的；当家中开启的用电器增加时，相当于横截面积变大，故家中电路的总电阻变小．
