中考物理一轮复习讲练测专题16 电压和电阻（测试）（2份打包，解析版+原卷版）

这是一份中考物理一轮复习讲练测专题16 电压和电阻（测试）（2份打包，解析版+原卷版），文件包含中考物理一轮复习讲练测专题16电压和电阻测试解析版doc、中考物理一轮复习讲练测专题16电压和电阻测试原卷版doc等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

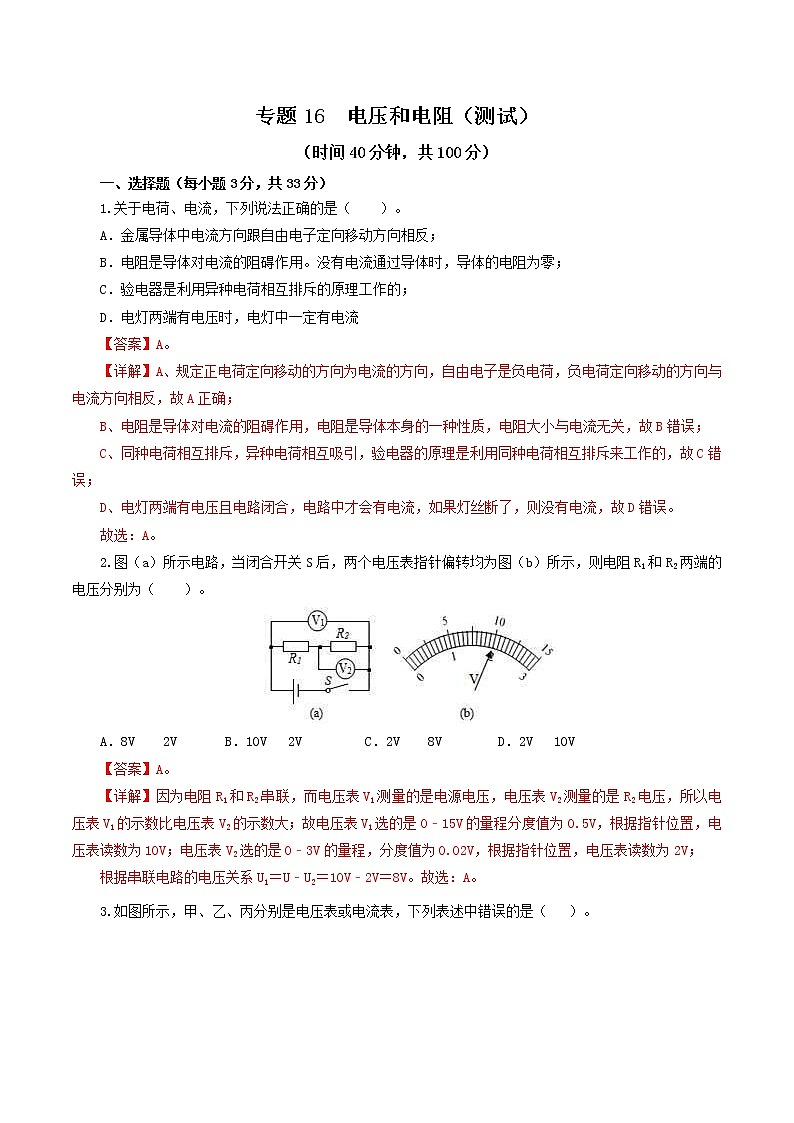

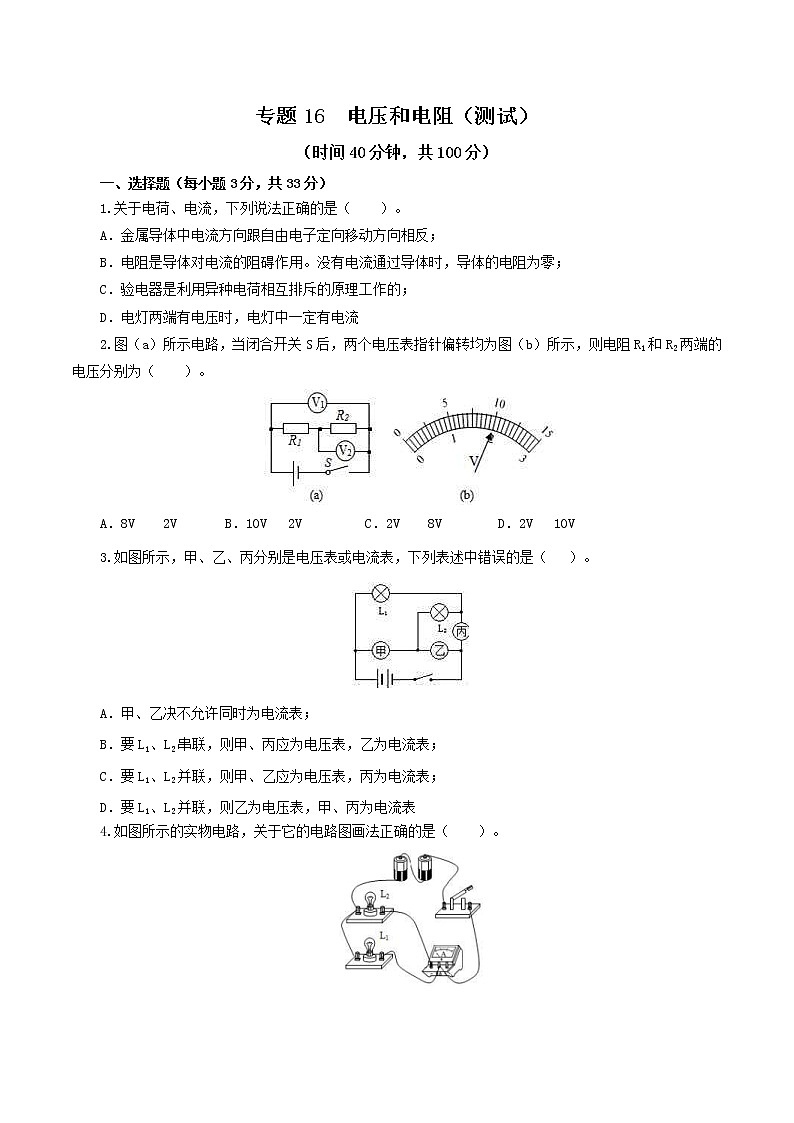

一、选择题（每小题3分，共33分）
1.关于电荷、电流，下列说法正确的是（ ）。
A．金属导体中电流方向跟自由电子定向移动方向相反；
B．电阻是导体对电流的阻碍作用。没有电流通过导体时，导体的电阻为零；
C．验电器是利用异种电荷相互排斥的原理工作的；
D．电灯两端有电压时，电灯中一定有电流
2.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）。
A．8V 2VB．10V 2VC．2V 8VD．2V 10V

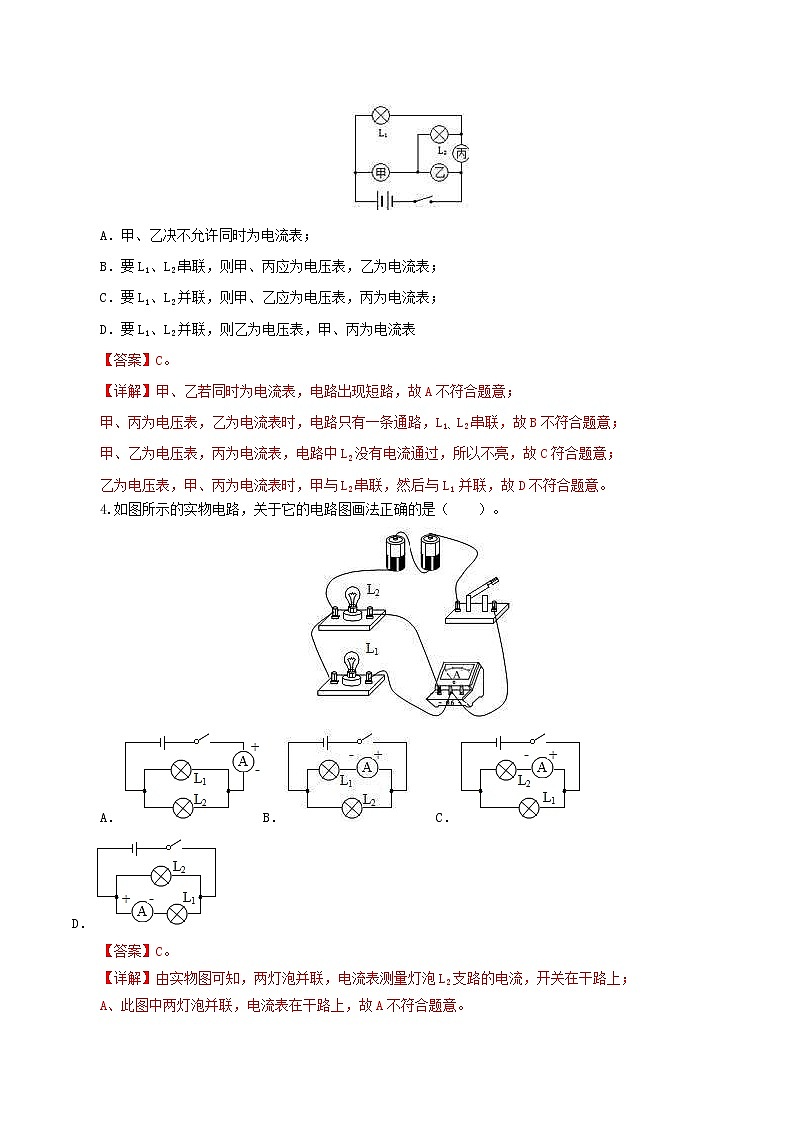

3.如图所示，甲、乙、丙分别是电压表或电流表，下列表述中错误的是（ ）。
A．甲、乙决不允许同时为电流表；
B．要L1、L2串联，则甲、丙应为电压表，乙为电流表；
C．要L1、L2并联，则甲、乙应为电压表，丙为电流表；
D．要L1、L2并联，则乙为电压表，甲、丙为电流表

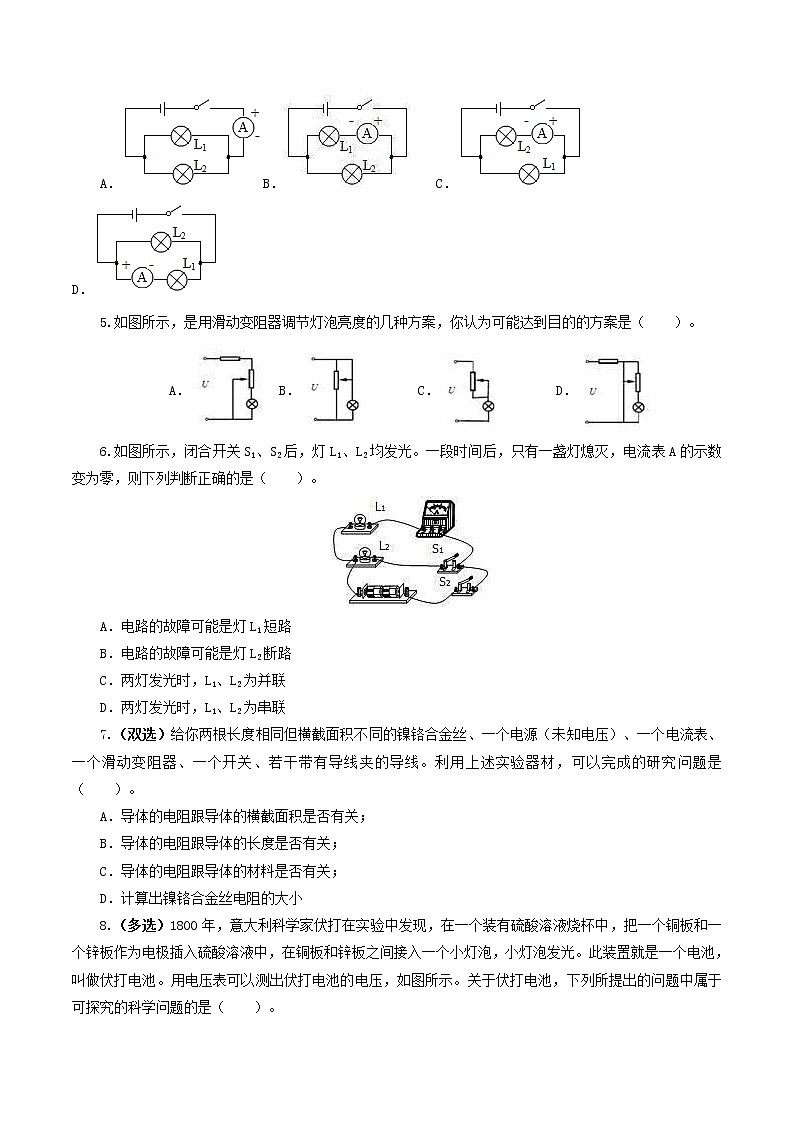

4.如图所示的实物电路，关于它的电路图画法正确的是（ ）。
A．B．C．D．

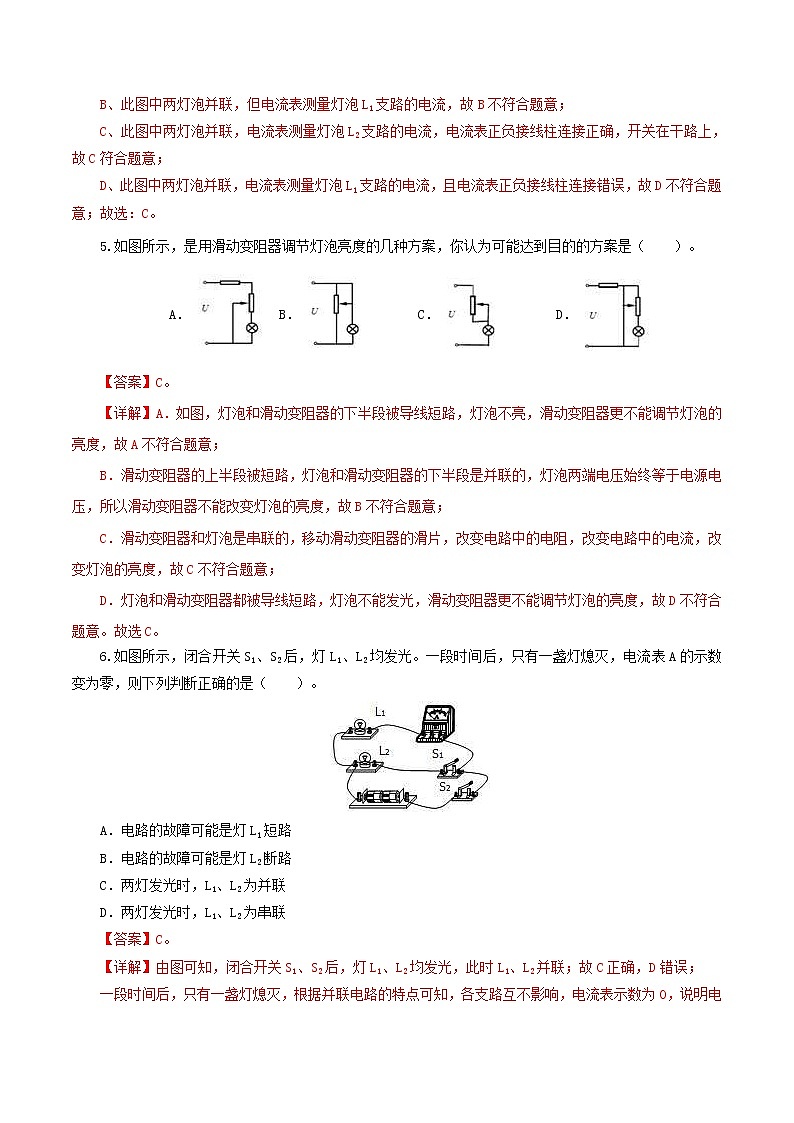

5.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）。
A．B．C．D．
6.如图所示，闭合开关S1、S2后，灯L1、L2均发光。一段时间后，只有一盏灯熄灭，电流表A的示数变为零，则下列判断正确的是（ ）。
A．电路的故障可能是灯L1短路
B．电路的故障可能是灯L2断路
C．两灯发光时，L1、L2为并联
D．两灯发光时，L1、L2为串联
7.（双选）给你两根长度相同但横截面积不同的镍铬合金丝、一个电源（未知电压）、一个电流表、一个滑动变阻器、一个开关、若干带有导线夹的导线。利用上述实验器材，可以完成的研究问题是（ ）。
A．导体的电阻跟导体的横截面积是否有关；
B．导体的电阻跟导体的长度是否有关；
C．导体的电阻跟导体的材料是否有关；
D．计算出镍铬合金丝电阻的大小

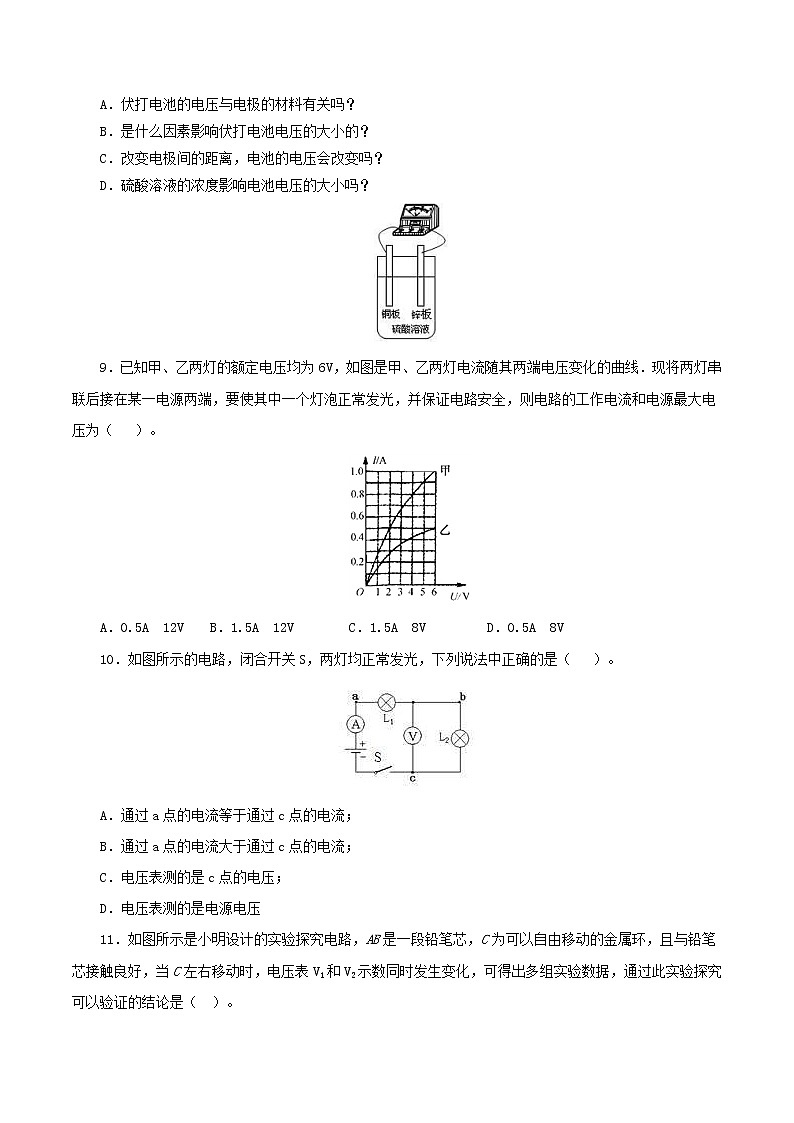

8.（多选）1800年，意大利科学家伏打在实验中发现，在一个装有硫酸溶液烧杯中，把一个铜板和一个锌板作为电极插入硫酸溶液中，在铜板和锌板之间接入一个小灯泡，小灯泡发光。此装置就是一个电池，叫做伏打电池。用电压表可以测出伏打电池的电压，如图所示。关于伏打电池，下列所提出的问题中属于可探究的科学问题的是（ ）。
A．伏打电池的电压与电极的材料有关吗？
B．是什么因素影响伏打电池电压的大小的？
C．改变电极间的距离，电池的电压会改变吗？
D．硫酸溶液的浓度影响电池电压的大小吗？
9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（ ）。
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
10．如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（ ）。
A．通过a点的电流等于通过c点的电流；
B．通过a点的电流大于通过c点的电流；
C．电压表测的是c点的电压；
D．电压表测的是电源电压
11．如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（ ）。
A．在串联电路中，电流处处相等；
B．在串联电路中，总电压等于各部分电路两端电压之和；
C．在串联电路中，总电阻等于各部分电路电阻之和；
D．电压一定时，电流与电阻成反比
二、填空题（每空2分，共计26分）
12.如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 。
13．电视信号在天线上感应的电压约为0.1mV，合 ______ V。经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V。
14．把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把_____接入电路后，闭合开关，小灯泡会更亮一些，这说明_____的电阻更大．在这两种材料中，选用_____更适合制作电阻加热元件。（以上三空均填“铜丝”或“镍铬合金丝”）
15.如图所示，电源电压保持不变，R1＝10Ω，R2＝30Ω．当开关S1闭合、S2断开时，电流表示数为0.6A．则当开关S1、S2都闭合时，电压表示数为 V，电流表示数为 A。
16.如图所示的装置中，A和B之间是断开的，在A、B之间分别接入钢直尺、干燥的木棍，闭合开关S，观察小灯泡是否发光。
（1）将 接入电路，小灯泡发光。这表明该物体容易导电，我们把它叫做导体。如果改变其接入A、B间的长度，发现小灯泡亮度发生变化，说明导体的电阻与 有关。
（2）将干燥的木棍接入电路，小灯泡不发光。这表明该物体不容易导电，我们把它叫做绝缘体。如果在干燥的木棍上滴几滴自来水，发现小灯泡仍然不发光，请说明理由 。
三、作图题（6分）
17.根据图1实物图，在图2的虚线框内画出电路图。
18.如图，将滑动变阻器接入电路，要求滑片P向左滑，电流表示数变小。
四、实验探究题（共20分）
19．（6分）如图所示，是小于同学探究影响导体电阻大小因素的实验装置。镍铬合金丝a、b的横截面积相同。
（1）图甲所示的实验中，通过观察 来判断电路中电阻大小。接入电路的镍铬合金丝由a换成b后，小灯泡的亮度变亮。由此说明，导体电阻的大小与 有关。
（2）用图乙所示实验改进图甲所示实验，这样做的优势是 。
20．（8分）某同学用实验“探究串联电路中电压的规律”。
提出问题：在如图所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系．
设计实验并进行实验探究：
①按图所示的电路图连接电路。
②把电压表分别接入到电路中的ab、bc、ac两点之间，
闭合电键S，测出它们的电压，填入下表。
③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤。
方法一：改变电源电压
方法二：更换电阻R1、R2，或其中一个电阻（阻值不同）
请完成空格处的内容
（1）在连接电路时，电键必须 ______ 。
（2）上面设计的表格中存在的不足之处是： ______ 。
（3）表格补充完整后，通过对表格中数据的分析，后面两次实验是采用 ______ 重复进行的（选填“方法一”或“方法二”）。
（4）分析表格中数据，可以得出结论：串联电路中的电压规律是：串联电路两端的总电压等于 ______。
21．（6分）某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中。
表一：铜丝
表二：康铜丝
（1）分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻______。
（2）分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下，______。
（3）分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下，______。
五、计算题（15分）
22．（5分）如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压；
（2）灯泡L2两端的电压。
23．（6分）如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
24．（4分）在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
实验次数
ab两端的电压Uab
bc两端的电压Ubc
ac两端的电压Uac
1
1.0
1.0
2.0
2
1.4
1.5
2.9
3
2.0
2.
4.0
实验序号
横截面积S（mm2）
长度l（m）
电阻R（欧）
1
0.2
1.0
0.09
2
0.2
2.0
0.18
3
0.2
3.0
0.27
4
0.1
1.0
0.18
5
0.3
4.5
0.27
6
0.4
2.0
0.09
实验序号
横截面积S（mm2）
长度l（m）
电阻R（欧）
7
0.1
1.0
5
8
0.2
1.0
2.5
9
0.3
4.5
7.5
