中考物理一轮复习讲练测专题17 欧姆定律（测试）（2份打包，解析版+原卷版）

这是一份中考物理一轮复习讲练测专题17 欧姆定律（测试）（2份打包，解析版+原卷版），文件包含中考物理一轮复习讲练测专题17欧姆定律测试解析版doc、中考物理一轮复习讲练测专题17欧姆定律测试原卷版doc等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

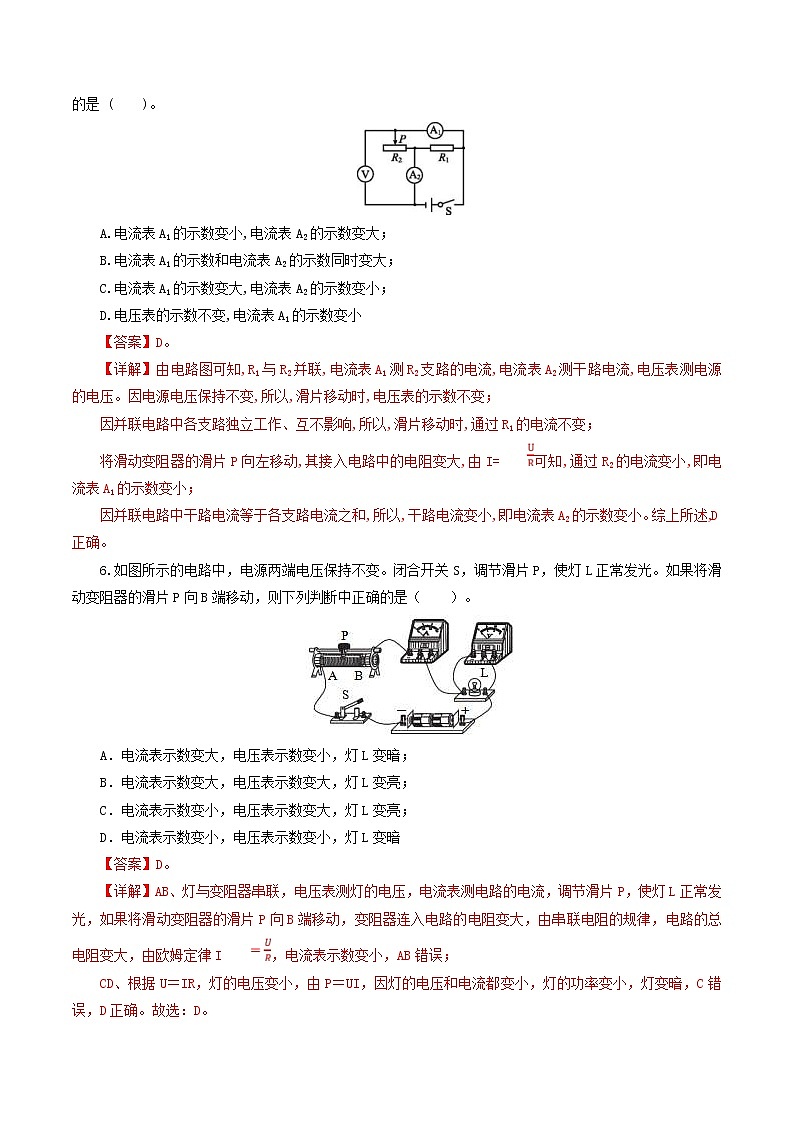

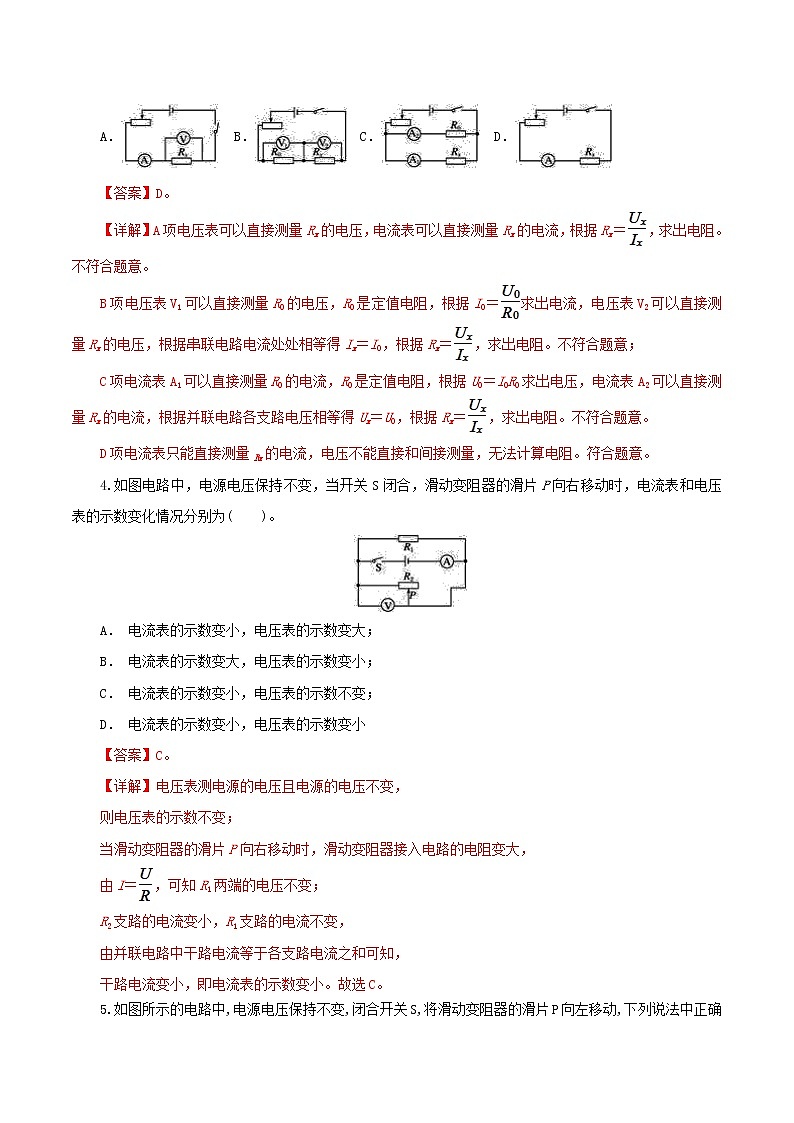

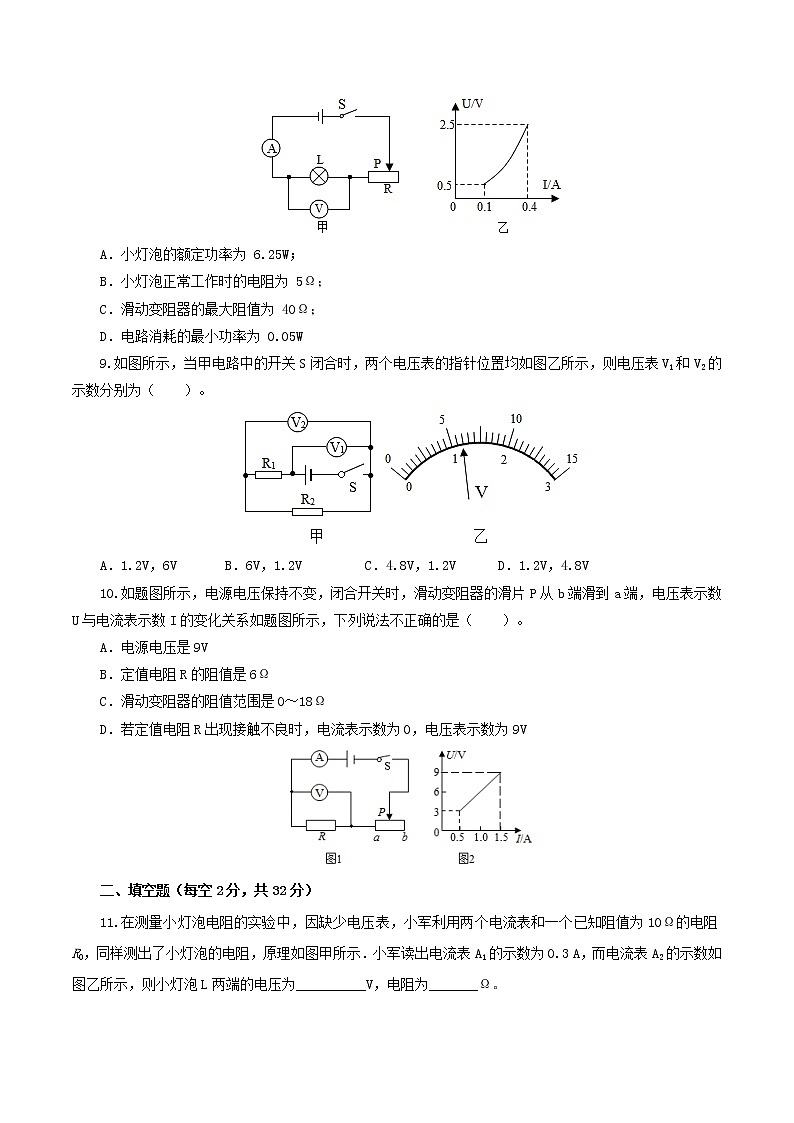

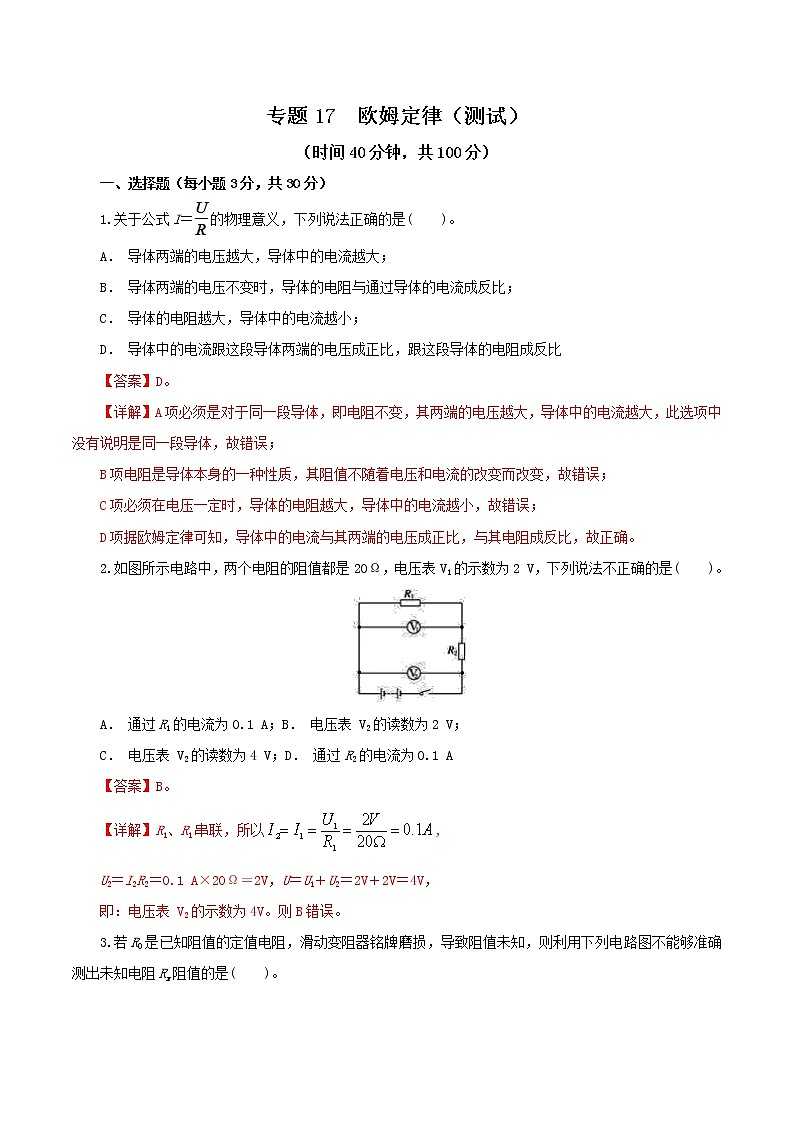

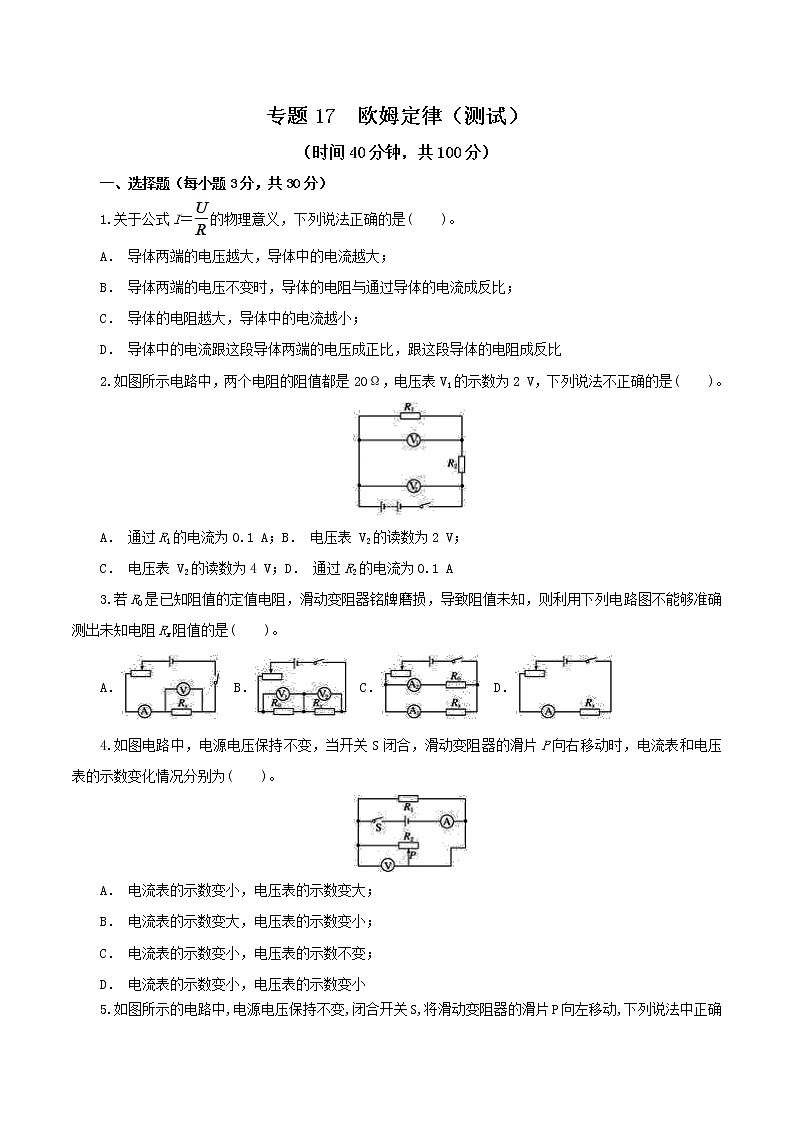

专题17  欧姆定律（测试）（时间40分钟，共100分）一、选择题（每小题3分，共30分）1.关于公式I＝的物理意义，下列说法正确的是(　　)。A． 导体两端的电压越大，导体中的电流越大；B． 导体两端的电压不变时，导体的电阻与通过导体的电流成反比；C． 导体的电阻越大，导体中的电流越小；D． 导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比【答案】D。【详解】A项必须是对于同一段导体，即电阻不变，其两端的电压越大，导体中的电流越大，此选项中没有说明是同一段导体，故错误；B项电阻是导体本身的一种性质，其阻值不随着电压和电流的改变而改变，故错误；C项必须在电压一定时，导体的电阻越大，导体中的电流越小，故错误；D项据欧姆定律可知，导体中的电流与其两端的电压成正比，与其电阻成反比，故正确。2.如图所示电路中，两个电阻的阻值都是20Ω，电压表V1的示数为2 V，下列说法不正确的是(　　)。A． 通过R1的电流为0.1 A；B． 电压表 V2的读数为2 V；C． 电压表 V2的读数为4 V；D． 通过R2的电流为0.1 A【答案】B。【详解】R1、R1串联，所以,U2＝I2R2＝0.1 A×20Ω＝2V，U＝U1＋U2＝2V＋2V＝4V，即：电压表 V2的示数为4V。则B错误。3.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是(　　)。A．  B．  C．　D．【答案】D。【详解】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻。不符合题意。B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻。不符合题意；C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻。不符合题意。D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻。符合题意。4.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为(　　)。A． 电流表的示数变小，电压表的示数变大；B． 电流表的示数变大，电压表的示数变小；C． 电流表的示数变小，电压表的示数不变；D． 电流表的示数变小，电压表的示数变小【答案】C。【详解】电压表测电源的电压且电源的电压不变，则电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，由I＝，可知R1两端的电压不变；R2支路的电流变小，R1支路的电流不变，由并联电路中干路电流等于各支路电流之和可知，干路电流变小，即电流表的示数变小。故选C。5.如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是 (　　)。A.电流表A1的示数变小,电流表A2的示数变大；B.电流表A1的示数和电流表A2的示数同时变大；C.电流表A1的示数变大,电流表A2的示数变小；D.电压表的示数不变,电流表A1的示数变小【答案】D。【详解】由电路图可知,R1与R2并联,电流表A1测R2支路的电流,电流表A2测干路电流,电压表测电源的电压。因电源电压保持不变,所以,滑片移动时,电压表的示数不变；因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变；将滑动变阻器的滑片P向左移动,其接入电路中的电阻变大,由I=可知,通过R2的电流变小,即电流表A1的示数变小；因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2的示数变小。综上所述,D正确。6.如图所示的电路中，电源两端电压保持不变。闭合开关S，调节滑片P，使灯L正常发光。如果将滑动变阻器的滑片P向B端移动，则下列判断中正确的是（　　）。A．电流表示数变大，电压表示数变小，灯L变暗；B．电流表示数变大，电压表示数变大，灯L变亮；C．电流表示数变小，电压表示数变大，灯L变亮；D．电流表示数变小，电压表示数变小，灯L变暗【答案】D。【详解】AB、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，调节滑片P，使灯L正常发光，如果将滑动变阻器的滑片P向B端移动，变阻器连入电路的电阻变大，由串联电阻的规律，电路的总电阻变大，由欧姆定律I，电流表示数变小，AB错误；CD、根据U＝IR，灯的电压变小，由P＝UI，因灯的电压和电流都变小，灯的功率变小，灯变暗，C错误，D正确。故选：D。7.某同学为测量电源电压U和电阻R的阻值，连接如图甲所示电路图，图乙为该同学根据上述设计的实验电路利用实验测出的数据绘出的U0﹣I图线，电流表内阻不计，不计电源内阻下列选项正确的是（　　）。A．电源电压约为10V B．电源电压约为1V C．电阻R的阻值约为80Ω D．电阻R的阻值约为10Ω【答案】D。【详解】由图甲知，电阻R与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，由图乙知：当电压表的示数为8V时，电流表的示数为0.1A，此时电源电压为：U＝U0+IR＝8V+0.1R﹣﹣﹣﹣﹣①；当电压表的示数为4V时，电流表的示数为0.5A，此时电源电压为：U＝U0′+I′R＝4V+0.5R﹣﹣﹣﹣﹣②；联立①②得，R＝10Ω，U＝9V，故ABC错误，D正确。故选：D。8.小明用如图甲所示的电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示。针对该实验过程，下列结果正确的是（　　）。A．小灯泡的额定功率为 6.25W；B．小灯泡正常工作时的电阻为 5Ω；C．滑动变阻器的最大阻值为 40Ω；D．电路消耗的最小功率为 0.05W【答案】C。【详解】由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，（1）小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，则小灯泡的额定功率：PL＝ULIL＝2.5V×0.4A＝1W，故A错误；因额定电压下灯泡正常发光，所以，由I＝得，灯泡正常工作时的电阻：RL＝＝＝6.25Ω，故B错误；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路的总功率最小，由图象可知，灯泡两端的电压UL′＝0.5V，通过的电流IL′＝0.1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U﹣UL′＝4.5V﹣0.5V＝4V，因串联电路中各处的电流相等，所以，滑动变阻器的最大阻值：R大＝＝＝＝40Ω，故C正确；电路消耗的最小功率：P小＝UI＝UIL′＝4.5V×0.1A＝0.45W，故D错误。故选：C。9.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电压表V1和V2的示数分别为（　　）。A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V【答案】B。【详解】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压；因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V1的量程为0～15V，分度值为0.5V，示数为6V，故ACD错误；电压表V2的量程为0～3V，对应的分度值为0.1V，示数为1.2V，故B正确。故选：B。10.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（　　）。A．电源电压是9V B．定值电阻R的阻值是6Ω C．滑动变阻器的阻值范围是0～18Ω D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C。【详解】ABC、当滑片P位于a端时，电路为电阻R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V，故A正确；由I＝可得，定值电阻R的阻值：R＝＝＝6Ω，故B正确；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图象可知，电路中的最小电流I′＝0.5A，则电路中的总电阻：R总＝＝＝18Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，所以滑动变阻器的阻值范围是0～12Ω，故C错误；D、当定值电阻R出现接触不良时，则串联电路断路，电流表示数为0，此时电压表串联在电路中，相当于测量电源电压，其示数为9V，故D正确。故选：C。二、填空题（每空2分，共32分）11.在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表A1的示数为0.3 A，而电流表A2的示数如图乙所示，则小灯泡L两端的电压为__________V，电阻为_______Ω。【答案】1；5。【详解】由图乙可知，电流表A2的量程是0～0.6 A，最小分度值是0.02 A，电流表示数是IA2＝0.2A；由并联电路的特点知，流过定值电阻R0的电流IR0＝IA1－IA2＝0.3A－0.2A＝0.1A，电源电压U＝IR0R0＝0.1A×10Ω＝1V，灯接在电源两端，灯泡两端的电压是1V；灯泡电阻RL＝＝＝＝5Ω。12.如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是______Ω，滑动变阻器的最大阻值为________Ω。【答案】9；6；12。【详解】当滑片在a端时，电路为R的简单电路，电压表的示数最大，电流表的示数最大，由图象可知，电源的电压U＝9V，电路中的电流I＝1.5A，由I＝可知，电阻R的阻值：R＝＝＝6Ω；当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，由图象可知，R两端的电压UR＝3  V，电路中的最小电流I′＝0.5 A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑＝U－UR＝9 V－3  V＝6 V，滑动变阻器的最大阻值：R滑＝＝＝12Ω。13．如图所示,电源电压不变,R1=6Ω,R2=4Ω。(1)当开关S1闭合,S2、S3断开时,电流表的示数为0.6 A,此时电路是一个　　　　(选填“串联”或“并联”)电路,电路总电阻是　　　　Ω,电源电压为　　　　V。 (2)当开关S1、S2和S3都闭合时,电流表示数为1.5 A,此时电路是一个　   (选填“串联”或“并联”)电路,通过L的电流是　　　A,通过R1的电流是　　　A,通过R2的电流　　A。 【答案】(1)串联；10；6；(2)并联；0.5；1；0。详解： (1)当开关S1闭合,S2、S3断开时,R1与R2组成串联电路,则电路中的总电阻为R总=R1+R2=6 Ω+4 Ω=10 Ω；由欧姆定律公式I=变形可得U=IR,则电源电压:U=IR总=0.6 A×10 Ω=6 V。(2)当开关S1、S2和S3都闭合时,R2短路,即通过R2的电流是0 A,R1与L组成并联电路,电流表测干路的电流;由并联电路的电流特点和I=可得,通过R1的电流为I1===1 A,则通过L的电流为IL=I'-I1=1.5 A-1 A=0.5 A。14.如图所示，当开关S闭合时，两灯均发光。滑片P向右移动时，电流表A1的示数　   　（填“变大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是　   　。【答案】不变；L1断路。【详解】由电路图可知，L1与滑动变阻器串联后再与L2并联，电流表A测干路电流，电流表A1测L2支路的电流。（1）因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L2的电流不变，即电流表A1的示数不变；（2）经过一段时间后有一盏灯熄灭，可能是断路造成的，也可能是断路造成的，若L2短路，会造成电源短路，电路中的电流变大，即电流表A的示数变大，不符合题意；若L1短路，通过滑动变阻器的电流变大，干路电流变大，电流表A的示数变大，由以上分析可知，电路故障应是断路，若L2断路，滑片P滑动时，电流表A的示数会发生变化，不符合题意；若L1断路，滑片P无论怎样滑动，电流表A的示数都不发生变化，符合题意。综上可知，电路故障是L1断路。故答案为：不变；L1断路。15.如图甲电路，电源电压不变，小灯泡额定电压为9V，闭合开关s后，滑动变阻器滑片P从某点a到b端的过程中，小灯泡的U﹣I关系图象如图乙（滑动变阻器阻值不随温度变化而变化），则滑片P在a点时，滑动变阻器的阻值为　   　Ω，当滑动变阻器接入电路的阻值R＝8Ω时，小灯泡消耗的功率为2.25W，此时小灯泡的阻值为　   　Ω。【答案】42；4。【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。（1）滑片P在a点时，接入电路中的电阻最大，电路中的电流最小，灯泡两端的电压最小，由图乙可知，灯泡两端的电压UL＝0.6V，电路中的电流I＝0.2A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U﹣UL＝9V﹣0.6V＝8.4V，由I可得，滑动变阻器的阻值：R42Ω；（2）由图象可知，当灯泡两端的电压UL′＝3V，电路中的电流I′＝0.75A，此时小灯泡的阻值：PL′＝UL′IL′＝3V×0.75A＝2.25W，此时小灯泡的阻值：RL4Ω。故答案为：42；4。三、实验探究题（22分）16.（10分）在探究导体的电流和电压、电阻的关系实验中，如图所示.(1)闭合开关S后调节______________，使R两端电压________地变化，某同学记录如表1，请把漏掉的项补上。(2)根据实验数据可得到结论：______________________________________________；(3)换用不同的定值电阻使电阻__________________地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变，记录的不同值和对应的电流见表2。根据实验数据可得到结论：____________________________________________.【答案】(1)滑动变阻器的滑片；成倍；如下表；(2)在电阻一定的情况下，电流与电压成正比；(3)成倍；在电压一定的情况下，电流与电阻成反比。【详解】(1)闭合开关S后调节滑动变阻器的滑片，使R两端电压成倍地变化，实验数据应分别为9 V、0.6  A；(2)由表中实验数据可知，在电阻一定的情况下，电流与电压的比值一定，即电流与电压成正比；(3)换用不同的定值电阻使电阻成倍地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变；由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是一定的，即电流与电阻成反比。17．（12分）在“伏安法测电阻”的实验中,小亮连接了如图所示电路,正准备实验时,同组的小明检查发现电路连接有错误。(1)若在错误的电路中,闭合开关后,电压表的指针将　　　　(选填“正向偏转”“反向偏转”或“不动”)。 (2)请你将接错的那根导线打“×”,画出正确连线。(3)电路连接正确后,要使定值电阻两端的电压从小到大变化,滑动变阻器的滑片应该向　　　　端调节。 (4)选用规格为“50Ω　1 A”的滑动变阻器进行实验,记录数据如下表所示:实验次数123456U/V123123I/A0.20.40.60.10.20.3R/Ω510若换用规格为“20 Ω　1 A”的滑动变阻器,不能完成表格中第　　　　次实验。 (5)在本次实验中滑动变阻器的主要作用是　　                       　　　。 (6)多次测量的目的是　                                                 。 【答案】(1)不动；(2)如图所示；(3)左；(4)4；(5)改变定值电阻两端的电压和电路中的电流；(6)求平均值以减小误差。【详解】(1)根据电压表的使用规则可知,电流应从电压表的正接线柱流入,从负接线柱流出;图中电压表接在电流表两端,相当于电压表被短接,故电压表指针不动。(2)电压表应并联接在定值电阻的两端,使电流从电压表的正接线柱流入,负接线柱流出。(3)要使定值电阻两端的电压从小到大变化,应增大通过定值电阻的电流,故应减小滑动变阻器接入电路的电阻,即滑片向左移动。(4)换用规格为“20Ω、1A”的滑动变阻器,当定值电阻阻值为5 Ω时,此时电路中的最小电流:I===0.18 A,故前三组都能完成;当定值电阻阻值为10Ω时,此时电路中的最小电流:I'===0.15A,第4组的电流为0.1 A,故第4组不能完成。(5)滑动变阻器能够改变电路中的电流和定值电阻两端的电压,从而实现多次测量的目的。(6)实验中多次测量,可以求出电阻的平均值,从而减小误差。四、计算题（16分）18.（7分）如图所示为汽车油量显示装置示意图，它能自动测定油箱内油面的高度．R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量的多少．(1)装置中运用了哪些物理知识？至少说出两种．(2)已知电池电压为12 V，R′为1.2×103Ω，R的最大阻值为1.8×103Ω，则电路中电流变化的范围是多少？(3)小明家的汽车某次加满油后，开车过程中发现油量表指针始终指向零刻度，经判断装置的机械部分完好，试分析电路故障原因．【详解】(1)装置中运用的物理知识有浮力、串联电路；(2)当油箱中没有油，电路中的电阻最大时，电流最小，根据欧姆定律I＝＝＝4×10－3A＝4 mA；当油箱中油量最多，电路中的电阻最小时，电流最大，根据欧姆定律I′＝＝＝10×10－3A＝10 mA；答：所以电路中电流变化的范围是4～10 mA；油量表指针为零，说明电路中没有电流；可能原因：电流表坏了，或者某部分断路了。19.（9分）随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V。问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)【详解】(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10  N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N。
