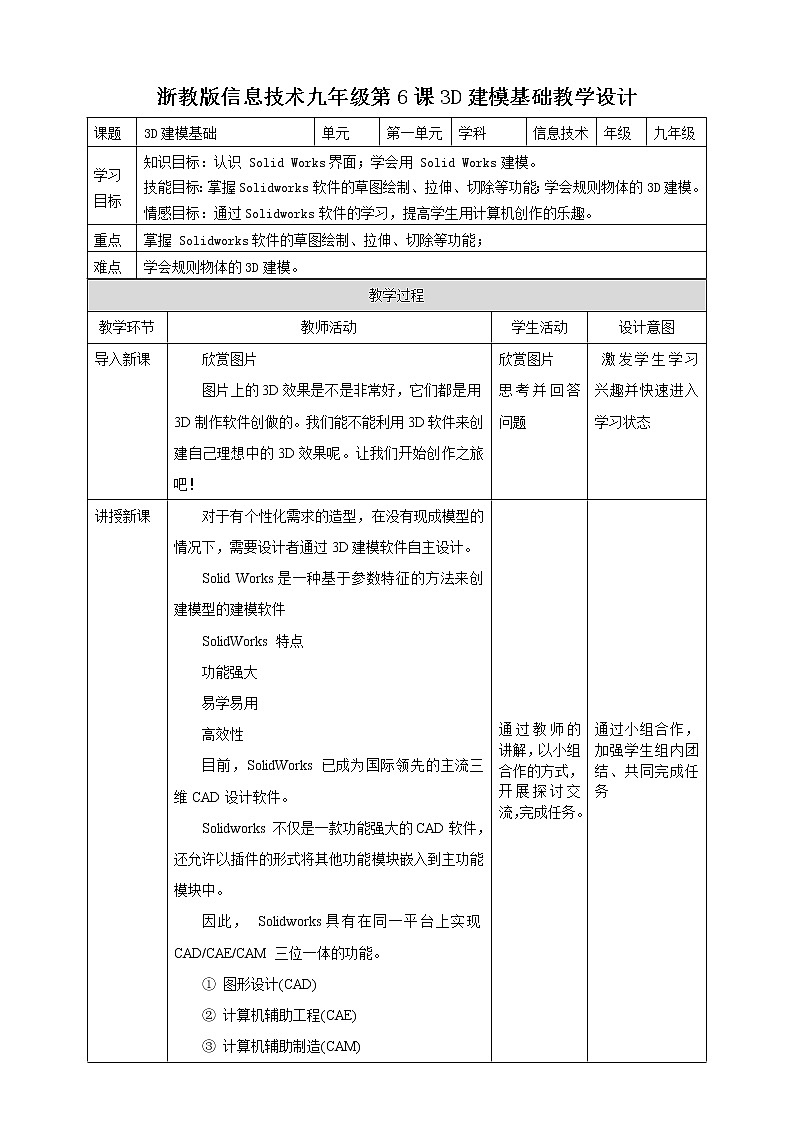

初中信息技术浙教版 (2020)九年级全册第6课 3D建模基础优质课件ppt

这是一份初中信息技术浙教版 (2020)九年级全册第6课 3D建模基础优质课件ppt，文件包含九年级全册信息技术浙教版第二单元第6课3D建模基础课件pptx、九年级全册信息技术浙教版第二单元第6课3D建模基础教案doc等2份课件配套教学资源，其中PPT共35页， 欢迎下载使用。
对于有个性化需求的造型，在没有现成模型的情况下，需要设计者通过3D建模软件自主设计。
Slid Wrks是一种基于参数特征的方法来创建模型的建模软件
目前，SlidWrks 已成为国际领先的主流三维CAD设计软件。
Slidwrks 不仅是一款功能强大的CAD软件，还允许以插件的形式将其他功能模块嵌入到主功能模块中。
① 图形设计(CAD)
因此， Slidwrks具有在同一平台上实现CAD/CAE/CAM三位一体的功能。
② 计算机辅助工程(CAE)
③ 计算机辅助制造(CAM)

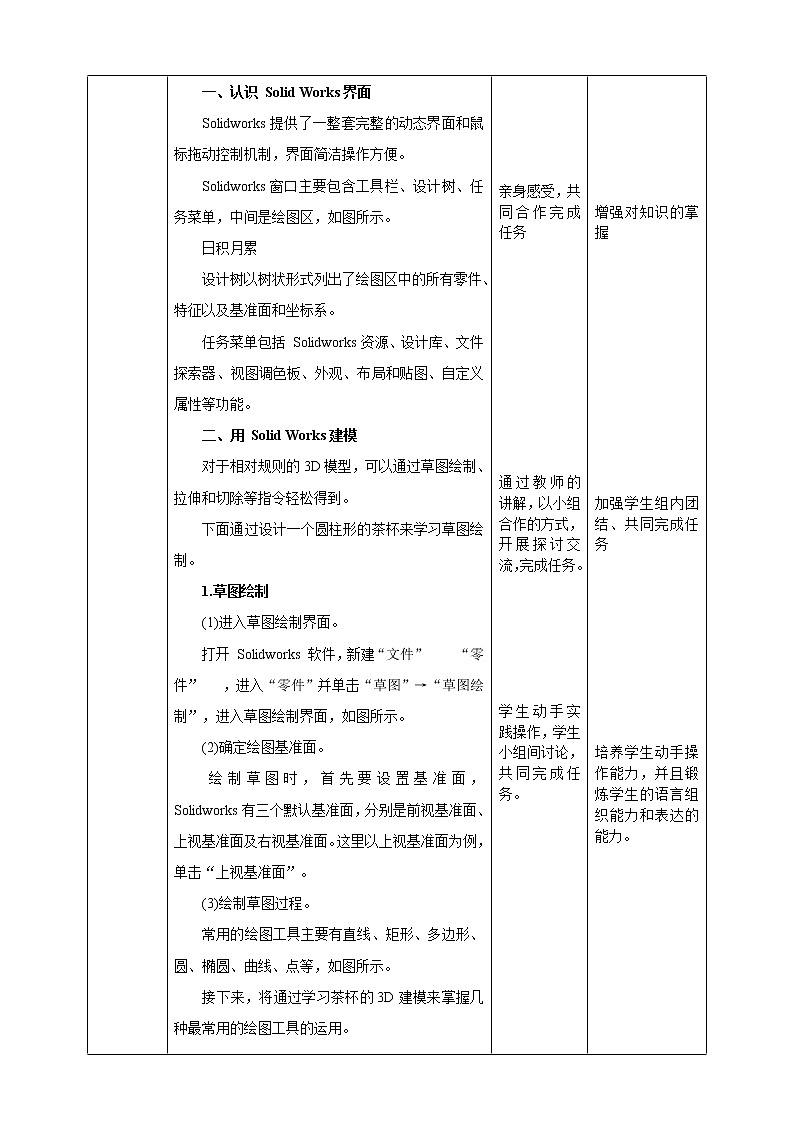

一、认识 Slid Wrks界面
Slidwrks窗口主要包含工具栏、设计树、任务菜单，中间是绘图区，如图所示。
设计树以树状形式列出了绘图区中的所有零件、特征以及基准面和坐标系。
任务菜单包括 Slidwrks资源、设计库、文件探索器、视图调色板、外观、布局和贴图、自定义属性等功能。
二、用 Slid Wrks建模
下面通过设计一个圆柱形的茶杯来学习草图绘制。
(1)进入草图绘制界面。
(2)确定绘图基准面。
常用的绘图工具主要有直线、矩形、多边形、圆、椭圆、曲线、点等，如图所示。
在茶杯的设计中，圆是基本图形，可以利用草图工具栏直接绘制。
(1)在已绘制圆柱的顶部，再用草图绘制一个圆，半径为38mm(比圆柱体半径略小)。
1.旋转视图:按住鼠标滚轮键拖动。
2.平移视图:“Ctrl”键十按住鼠标滚轮键拖动。
3.缩放视图:鼠标滚轮键上下滚动。
4.缩放视图至合适大小:双击鼠标滚轮鍵。
一、认识 Slid Wrks界面二、用 Slid Wrks建模1.草图绘制2.图形拉伸3.图形切除4.保存文件
1.绘制不同造型的容器。
