第五章 传感器——本章复习提升--高中物理同步练习分类专题教案（人教版选择性必修第二册）

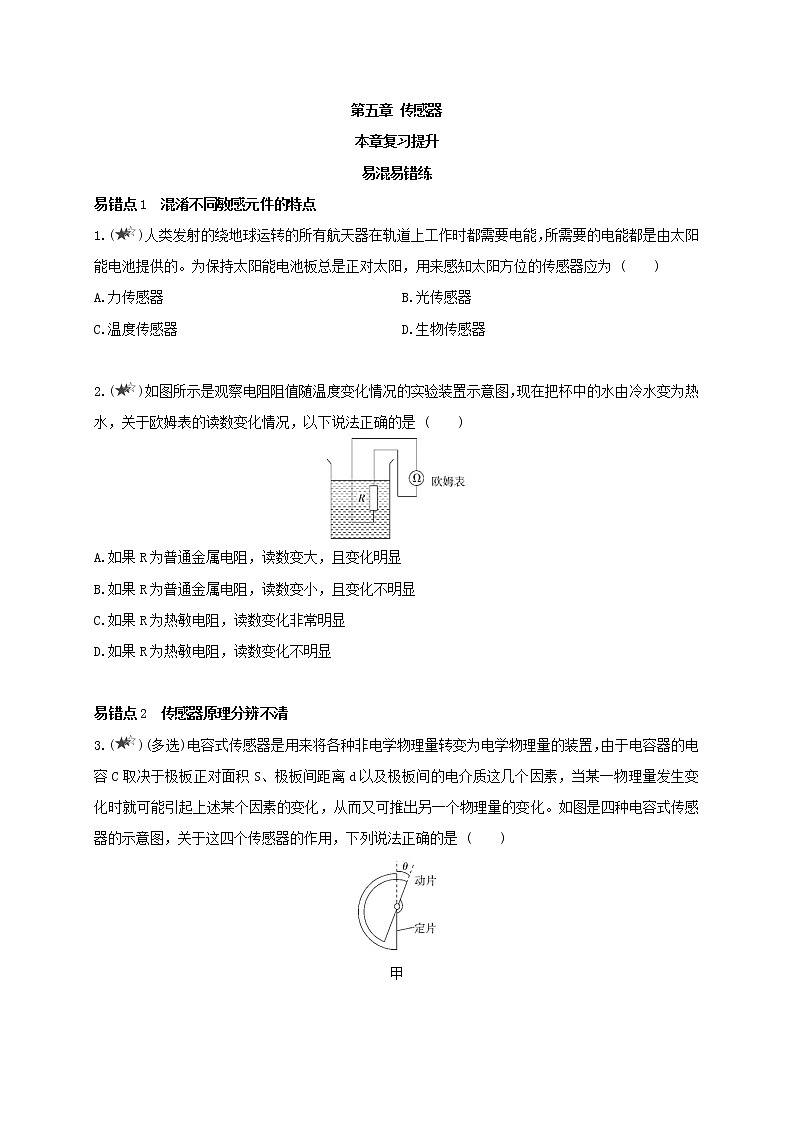

第五章 传感器

本章复习提升

易混易错练

易错点1　混淆不同敏感元件的特点

1.()人类发射的绕地球运转的所有航天器在轨道上工作时都需要电能，所需要的电能都是由太阳能电池提供的。为保持太阳能电池板总是正对太阳，用来感知太阳方位的传感器应为 (　　)　　　　　 　　　　　　 　　　　　　

A.力传感器  B.光传感器

C.温度传感器  D.生物传感器

2.()如图所示是观察电阻阻值随温度变化情况的实验装置示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况，以下说法正确的是 (　　)

A.如果R为普通金属电阻，读数变大，且变化明显

B.如果R为普通金属电阻，读数变小，且变化不明显

C.如果R为热敏电阻，读数变化非常明显

D.如果R为热敏电阻，读数变化不明显

易错点2　传感器原理分辨不清

3.()(多选)电容式传感器是用来将各种非电学物理量转变为电学物理量的装置，由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就可能引起上述某个因素的变化，从而又可推出另一个物理量的变化。如图是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法正确的是 (　　)

甲

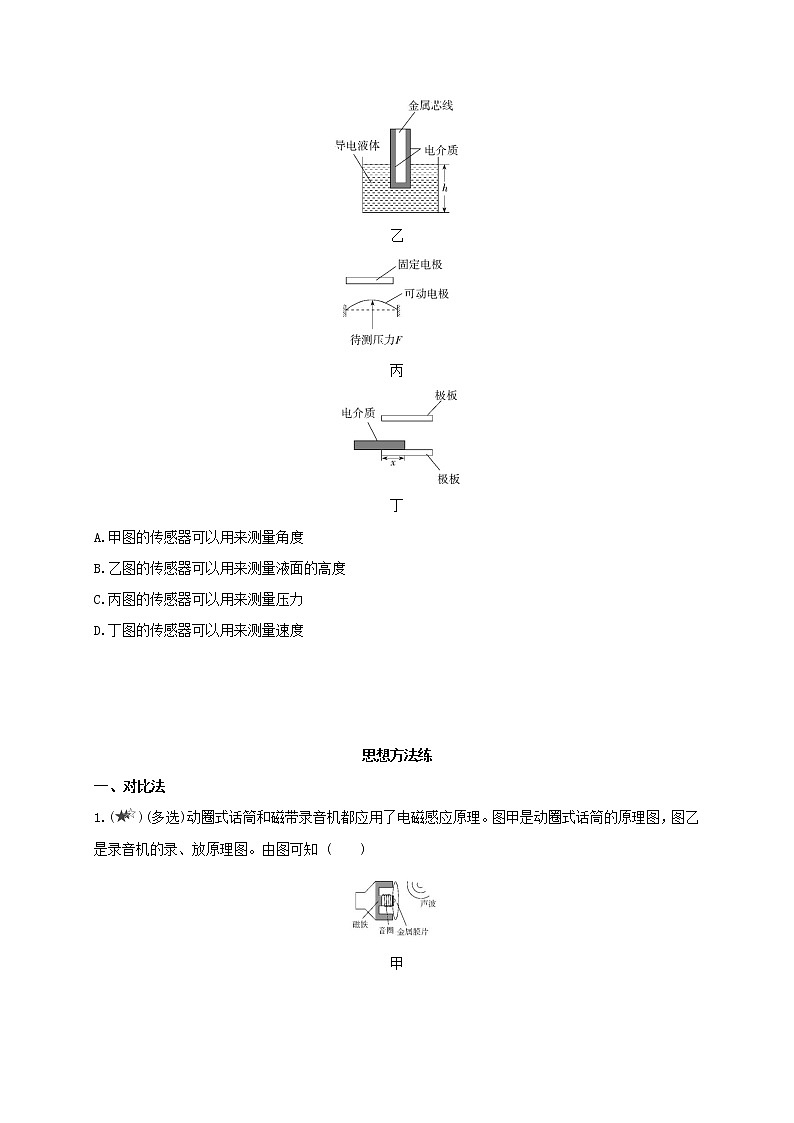

乙

丙

丁

A.甲图的传感器可以用来测量角度

B.乙图的传感器可以用来测量液面的高度

C.丙图的传感器可以用来测量压力

D.丁图的传感器可以用来测量速度

思想方法练

一、对比法

1.()(多选)动圈式话筒和磁带录音机都应用了电磁感应原理。图甲是动圈式话筒的原理图，图乙是录音机的录、放原理图。由图可知 (　　)

甲

乙

A.话筒工作时，磁铁不动，音圈随膜片振动而产生感应电流

B.录音机放音时，变化的磁场在静止的线圈内激发起感应电流

C.录音机放音时，线圈中变化的电流在磁头缝隙处产生变化的磁场

D.录音机录音时，线圈中变化的电流在磁头缝隙处产生变化的磁场

二、程序法

2.()2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值。为检验其磁敏特性设计了图乙所示电路。关于这个实验，下列说法中正确的是 (　　)

A.闭合开关S，图乙中只增加磁感应强度的大小时，电压表的示数增大

B.闭合开关S，图乙中只增加磁感应强度的大小时，电流表的示数增大

C.闭合开关S，图乙中只将磁场方向改为与原来方向相反时，电压表的示数减小

D.闭合开关S，图乙中只将磁场方向改为与原来方向相反时，电流表的示数减小

答案全解全析

易混易错练

1.B　太阳能电池板的有效采光面积不同，所产生的电流不同，当正对太阳时，电流最大，感知太阳方位应用的是光传感器，选项B正确。

2.C　普通金属电阻的阻值随温度升高而增大，但变化不明显，选项A、B错误；热敏电阻的阻值随温度的变化非常明显，选项C正确，D错误。

3.ABC　甲图中，当动片与定片之间的夹角θ发生变化时，极板的正对面积S变化，使电容C发生变化，反过来，知道C的变化情况就可以知道θ的变化情况，甲图的传感器可以用来测量角度，选项A正确；乙图中金属芯线和导电液体构成电容器的两个电极，液面高度h变化时，金属芯线和导电液体的正对面积发生变化，使电容C发生变化，反之，知道C的变化情况就可以知道h的变化情况，乙图的传感器可以用来测量液面的高度，选项B正确；丙图中力F作用在可动电极上，可动电极发生形变，与固定电极间的距离发生变化，引起电容C变化，反之，知道C的变化情况就可知F的变化情况，丙图的传感器可以用来测量压力，选项C正确；丁图中，随着电介质进入极板间长度的变化，电容C发生变化，反之，知道C的变化，就可以知道电介质进入极板间长度的变化，丁图的传感器可以用来测量位移，而不能用来测量速度，选项D错误。

思想方法练

1.ABD　由动圈式话筒原理图可知，话筒工作时将声音信号转变为电信号，A正确；录音机放音时，将磁信号转变为电信号，录音时，将电信号转变为磁信号加以保存，B、D正确，C错误。

2.A　闭合开关S，图乙中只增加磁感应强度的大小时，磁敏电阻的阻值变大，则电路总电阻增大，电流减小，即电流表示数减小，内电压和滑动变阻器两端电压减小，电压表的示数增大，故A正确，B错误；由图甲知，磁敏电阻的阻值与磁感应强度的方向无关，所以闭合开关S，图乙中只将磁场方向改为与原来方向相反时，电压表和电流表的示数不变，故C、D错误。
