河南省南阳市唐河普润中学2022-2023学年九年级上学期期末水平测试物理试卷(含答案)

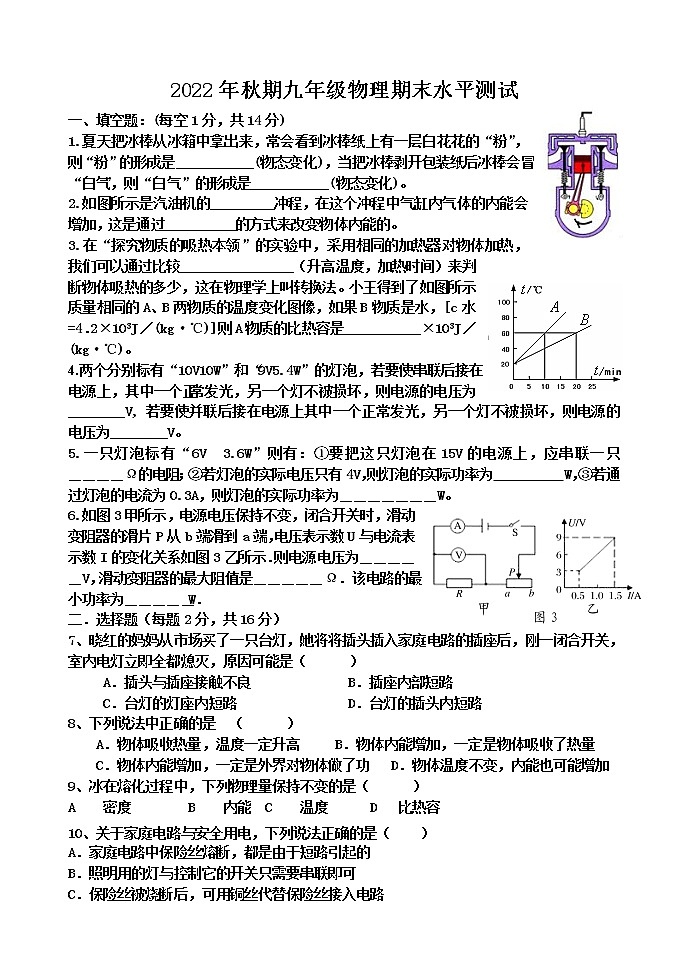

2022年秋期九年级物理期末水平测试

一、填空题：(每空1分，共14分)

1.夏天把冰棒从冰箱中拿出来，常会看到冰棒纸上有一层白花花的“粉”，则“粉”的形成是___________(物态变化)，当把冰棒剥开包装纸后冰棒会冒“白气”，则“白气”的形成是___________(物态变化)。

2.如图所示是汽油机的_________冲程，在这个冲程中气缸内气体的内能会增加，这是通过__________的方式来改变物体内能的。

3.在“探究物质的吸热本领”的实验中，采用相同的加热器对物体加热，我们可以通过比较________________（升高温度，加热时间）来判断物体吸热的多少，这在物理学上叫转换法。小王得到了如图所示质量相同的A、B两物质的温度变化图像，如果B物质是水，[c水=4．2×103J／(kg·℃)]则A物质的比热容是___________×103J／(kg·℃)。

4.两个分别标有“10V10W”和“9V5.4W”的灯泡，若要使串联后接在电源上，其中一个正常发光，另一个灯不被损坏，则电源的电压为________V, 若要使并联后接在电源上其中一个正常发光，另一个灯不被损坏，则电源的电压为________V。

5.一只灯泡标有“6V　3.6W”则有：①要把这只灯泡在15V的电源上，应串联一只　　　　　＿＿＿＿Ω的电阻；②若灯泡的实际电压只有4V，则灯泡的实际功率为　　　　　W，③若通过灯泡的电流为0.3A，则灯泡的实际功率为＿＿＿＿＿＿＿W。

6.如图3甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图3乙所示．则电源电压为＿＿＿＿＿V，滑动变阻器的最大阻值是＿＿＿＿＿Ω．该电路的最小功率为＿＿＿＿＿W．

二．选择题（每题2分，共16分）

7、晓红的妈妈从市场买了一只台灯，她将将插头插入家庭电路的插座后，刚一闭合开关，室内电灯立即全都熄灭，原因可能是（　　　）

A．插头与插座接触不良          B．插座内部短路

C．台灯的灯座内短路       D．台灯的插头内短路

8、下列说法中正确的是  （　　　）

A．物体吸收热量，温度一定升高     B．物体内能增加，一定是物体吸收了热量

C．物体内能增加，一定是外界对物体做了功   D．物体温度不变，内能也可能增加

9、冰在熔化过程中，下列物理量保持不变的是（　　　）

A　　密度　　　　B  　内能　C    温度      D   比热容

10、关于家庭电路与安全用电，下列说法正确的是（　　）

A．家庭电路中保险丝熔断，都是由于短路引起的　

B．照明用的灯与控制它的开关只需要串联即可

C．保险丝被烧断后，可用铜丝代替保险丝接入电路

D．发现家用电器或电线失火时，必须先切断电源后再救火

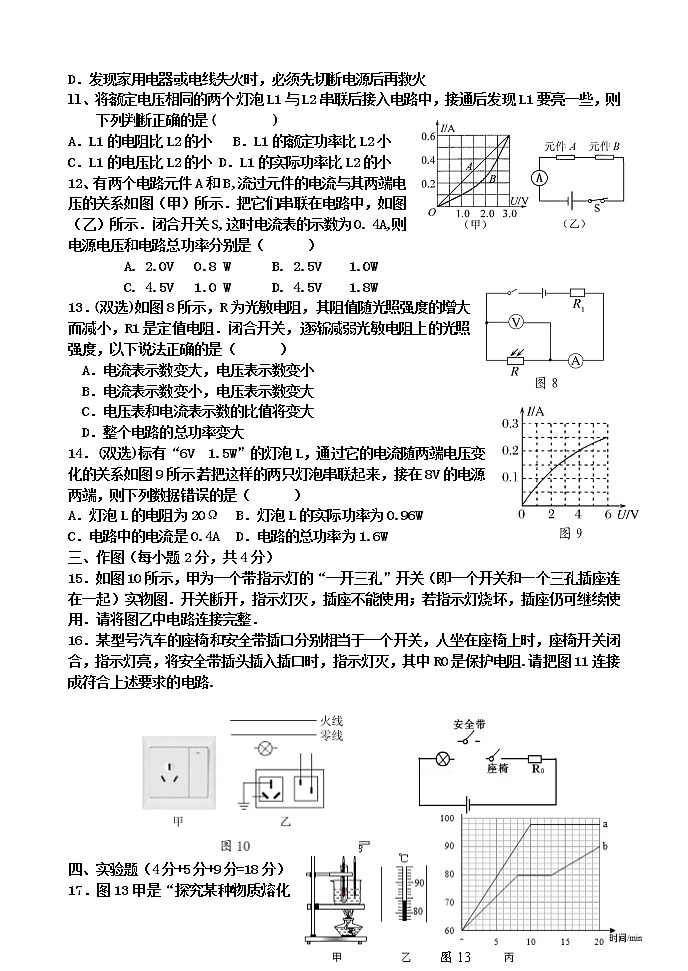

11、将额定电压相同的两个灯泡L1与L2串联后接入电路中，接通后发现L1要亮一些，则下列判断正确的是(        )

A．L1的电阻比L2的小   B．L1的额定功率比L2小

C．L1的电压比L2的小 D．L1的实际功率比L2的小

12、有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S,这时电流表的示数为0. 4A,则电源电压和电路总功率分别是（　　　）

    A. 2.0V   0.8 W      B. 2.5V    1.0W

    C. 4.5V   1.0 W      D. 4.5V    1.8W

13．(双选)如图8所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐减弱光敏电阻上的光照强度，以下说法正确的是（　　　）

　A．电流表示数变大，电压表示数变小

　B．电流表示数变小，电压表示数变大

　C．电压表和电流表示数的比值将变大

　D．整个电路的总功率变大

14．(双选)标有“6V　1.5W”的灯泡L，通过它的电流随两端电压变化的关系如图9所示，若把这样的两只灯泡串联起来，接在8V的电源两端，则下列数据错误的是（　　　）

A．灯泡L的电阻为20Ω B．灯泡L的实际功率为0.96W

C．电路中的电流是0.4A D．电路的总功率为1.6W

三、作图（每小题2分，共4分）

15．如图10所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图乙中电路连接完整．

16．某型号汽车的座椅和安全带插口分别相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，其中R0是保护电阻.请把图11连接成符合上述要求的电路.

四、实验题（4分+5分+9分=18分）

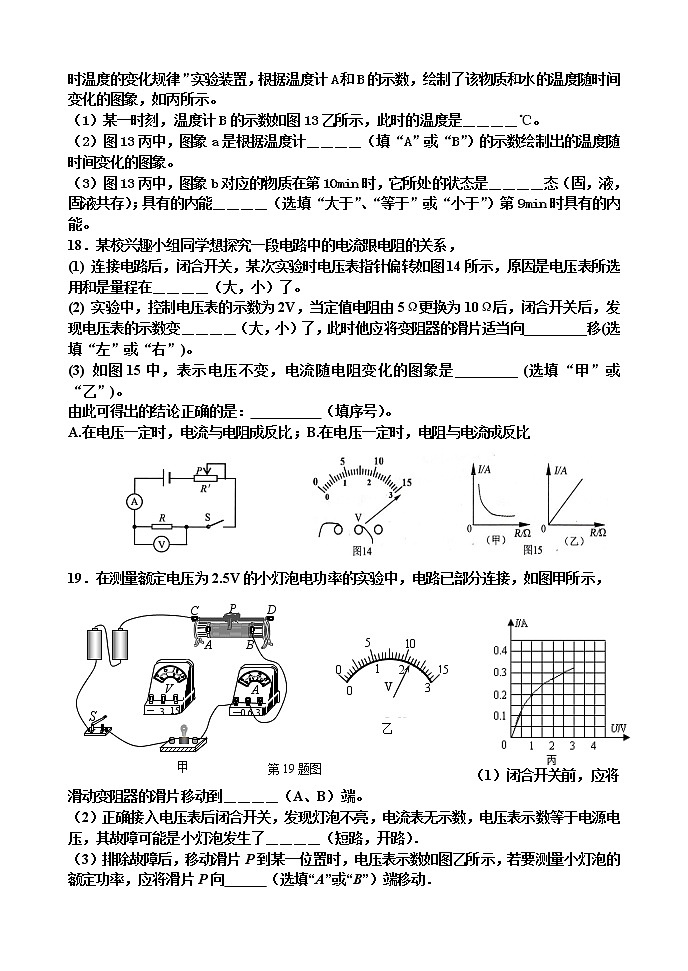

17．图13甲是“探究某种物质熔化时温度的变化规律”实验装置，根据温度计A和B的示数，绘制了该物质和水的温度随时间变化的图象，如丙所示。

（1）某一时刻，温度计B的示数如图13乙所示，此时的温度是＿＿＿＿℃。

（2）图13丙中，图象a是根据温度计＿＿＿＿（填“A”或“B”）的示数绘制出的温度随时间变化的图象。

（3）图13丙中，图象b对应的物质在第10min时，它所处的状态是＿＿＿＿态（固，液，固液共存）；具有的内能＿＿＿＿（选填“大于”、“等于”或“小于”）第9min时具有的内能。

18．某校兴趣小组同学想探究一段电路中的电流跟电阻的关系，

(1) 连接电路后，闭合开关，某次实验时电压表指针偏转如图14所示，原因是电压表所选　用和是量程在＿＿＿＿（大，小）了。

(2) 实验中，控制电压表的示数为2V，当定值电阻由5Ω更换为10Ω后，闭合开关后，发现电压表的示数变＿＿＿＿（大，小）了，此时他应将变阻器的滑片适当向_________移(选填“左”或“右”)。

(3) 如图15中，表示电压不变，电流随电阻变化的图象是_________ (选填“甲”或“乙”)。

由此可得出的结论正确的是：　　　　　（填序号）。

A.在电压一定时，电流与电阻成反比；B.在电压一定时，电阻与电流成反比

19．在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，

（1）闭合开关前，应将滑动变阻器的滑片移动到＿＿＿＿（A、B）端。

（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是小灯泡发生了＿＿＿＿（短路，开路）．

（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向      （选填“A”或“B”）端移动．

（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，则可计算出小灯泡的额定功率是       W。小聪认为一次测量结果不准确，他准备调节滑动变阻器，多测量几组数据，然后计算出平均值作为最终额定功率，你认为这种想法是＿＿＿＿（正确，错误）的。

(5)小聪在调节滑动变阻器时，灯泡逐渐变亮而电压表的示数反而变小，产生这种现象的原因可能是，他连接的电路有错误，电压表测量的是＿＿＿＿＿（电源，小灯泡，变阻器）两端的电压。

(4)完成上述实验后，小聪向老师要了一个已知阻值为R0＝10Ω的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图15所示的电路，也测出了灯泡的额定功率.请完成下列实验步骤：

①闭合开关Sl，将S2拨到触点____(选填“1”或“2”)，移动滑片，使电压表的示数为________V；

②再将开关S2拨到另一个触点，保持滑片的位置不动，读出电压表的示数4.5V；

③则小灯泡额定功率为P额= _________W.

五．计算与应用题：（9分+9分=18分）

20、在如图所示的电路中，电源电压保持不变，R1＝12Ω，小灯泡标有“6V3W”字样。⑴只闭合开关S1，小灯泡刚好正常发光，求电源电压为多大？⑵当S1、S2、S3都闭合时，电流表的示数为为1.2A，求电阻R2的阻值。⑶当S1、S2、S3都闭合时，通电1 min，电源输出的电能为多少？

21、小明的妈妈买了一台全自动豆浆机，豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸．下表是这个豆浆机的主要技术参数；右图是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的功率随时间变化的“P-t”图象．请解答下列问题：

（1）豆浆机正常加热时，电热管的电阻是多大？

（2）豆浆机正常工作做一次豆浆，电动机消耗的电能是多少？

（3）在一次豆浆机工作的时候，小明将家里的其他用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1800r/kW•h”字样的电能表转盘在3min内转过了90转．此时电路的实际电压是多大？

参考答案

一、填空题

1. 凝华，液化　　　2.　压缩，做功　　　　　3.　加热时间，2.1

4.　15，9　　　　　5.　15，1.6，0.9　　　　　6.　9，12，4.5

二、选择题

三、作图题

四、实验题

17.  84，B，固液共存，大于
18. 小，大，右，甲，A
19. A，开路，B,0.75，错误，变阻器，2，2.5，0.5
20. 12V，60Ω，864J
21. 40Ω，14400J，200V
