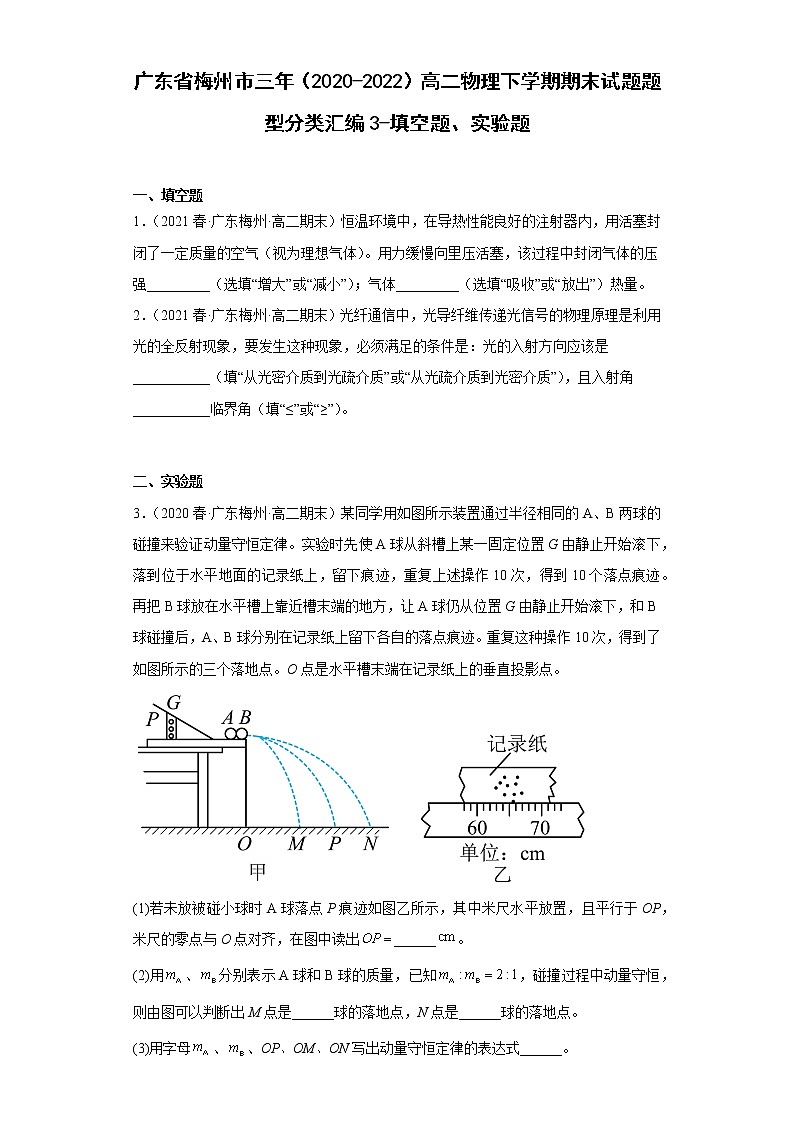

广东省梅州市三年（2020-2022）高二物理下学期期末试题题型分类汇编3-填空题、实验题

广东省梅州市三年（2020-2022）高二物理下学期期末试题题型分类汇编3-填空题、实验题

一、填空题

1．（2021春·广东梅州·高二期末）恒温环境中，在导热性能良好的注射器内，用活塞封闭了一定质量的空气（视为理想气体）。用力缓慢向里压活塞，该过程中封闭气体的压强_________（选填“增大”或“减小”）；气体_________（选填“吸收”或“放出”）热量。

2．（2021春·广东梅州·高二期末）光纤通信中，光导纤维传递光信号的物理原理是利用光的全反射现象，要发生这种现象，必须满足的条件是：光的入射方向应该是___________（填“从光密介质到光疏介质”或“从光疏介质到光密介质”），且入射角___________临界角（填“≤”或“≥”）。

二、实验题

3．（2020春·广东梅州·高二期末）某同学用如图所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律。实验时先使A球从斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上述操作10次，得到10个落点痕迹。再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹。重复这种操作10次，得到了如图所示的三个落地点。O点是水平槽末端在记录纸上的垂直投影点。

(1)若未放被碰小球时A球落点P痕迹如图乙所示，其中米尺水平放置，且平行于OP，米尺的零点与O点对齐，在图中读出______。

(2)用、分别表示A球和B球的质量，已知，碰撞过程中动量守恒，则由图可以判断出M点是______球的落地点，N点是______球的落地点。

(3)用字母、、OP、OM、ON写出动量守恒定律的表达式______。

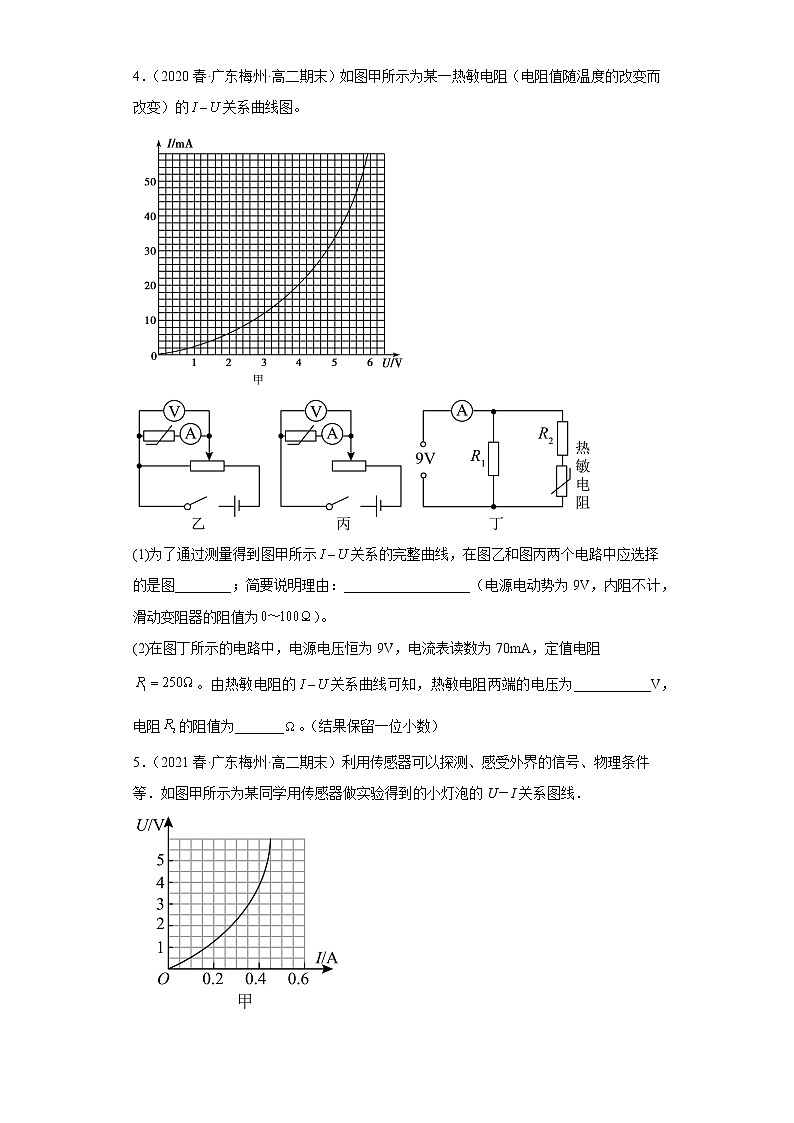

4．（2020春·广东梅州·高二期末）如图甲所示为某一热敏电阻（电阻值随温度的改变而改变）的关系曲线图。

(1)为了通过测量得到图甲所示关系的完整曲线，在图乙和图丙两个电路中应选择的是图________；简要说明理由：__________________（电源电动势为9V，内阻不计，滑动变阻器的阻值为）。

(2)在图丁所示的电路中，电源电压恒为9V，电流表读数为70mA，定值电阻。由热敏电阻的关系曲线可知，热敏电阻两端的电压为___________V，电阻的阻值为_______。（结果保留一位小数）

5．（2021春·广东梅州·高二期末）利用传感器可以探测、感受外界的信号、物理条件等．如图甲所示为某同学用传感器做实验得到的小灯泡的U－I关系图线．

(1)实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A(阻值范围0～10 Ω)、滑动变阻器B(阻值范围0～100 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、开关、导线若干．该同学做实验时，滑动变阻器选用的是________(选填“A”或“B”)；请在图乙的方框中画出该实验的电路图  __________________________  ．

(2)如果将该小灯泡接入图丙所示的电路中，已知电流传感器的示数为0.3 A，电源电动势为3 V．则此时小灯泡的电功率为________ W，电源的内阻为________ Ω.

6．（2021春·广东梅州·高二期末）某同学利用打点计时器和气垫导轨做验证动量守恒定律实验。气垫导轨装置如图（a）所示，由导轨、滑块、弹射架等组成。

（1）下面是实验的主要步骤：

①安装好气垫导轨，调节气垫导轨的调节旋钮，使导轨水平；

②向气垫导轨通入压缩空气；

③把打点计时器固定在紧靠气垫导轨左端弹射架的外侧，将纸带穿过打点计时器与弹射

架并固定在滑块1的左端，调节打点计时器的高度，直至滑块1拖着纸带移动时，纸带始终在水平方向；

④使滑块1挤压导轨左端弹射架上的橡皮绳；

⑤把滑块2（左端粘有橡皮泥）放在气垫导轨的中间；

⑥先___________，然后___________，让滑块1带动纸带一起运动；

⑦取下纸带，重复步骤④⑤⑥，选出理想的纸带如图（b）所示；

⑧测得滑块1的质量为310g，滑块2（包括橡皮泥）的质量为205g。

完善实验步骤⑥的内容。

（2）已知打点计时器每隔0.02s打一个点，则两滑块在碰撞前的总动量为___________kg·m/s；碰撞后系统的总动量为___________kg·m/s（保留三位有效数字）

（3）本实验的主要系统误差是___________。

7．（2021春·广东梅州·高二期末）有一弹簧振子在水平方向上的B、C之间做简谐运动，已知B、C间的距离为20cm，振子在2s内完成了10次全振动。若从某时刻振子经过平衡位置时开始计时（t=0），经过周期振子有负向最大加速度。

①求振子的振幅和周期；

②在图中作出该振子的位移一时间图象；

③写出振子的振动方程。

8．（2022春·广东梅州·高二期末）某实验小组在做“油膜法估测油酸分子大小”的实验中，需使油酸在水面上形成______（选填“单”或“多”）分子层油膜，为使油酸尽可能地散开，将纯油酸用酒精稀释，若稀释后的油酸酒精溶液的浓度为每1000mL油酸酒精溶液中有油酸0.5mL，用滴管向量筒内滴50滴上述溶液，量筒中的溶液体积增加1mL，一滴油酸酒精溶液中含有的纯油酸体积V为______m3，油酸未完全散开就开始测量油酸膜的面积S，会导致油酸分子直径的计算结果______（选填“偏大”或“偏小”）。

9．（2022春·广东梅州·高二期末）某实验小组利用热敏电阻制作温控报警器，当温度到达或超过时，发出警报。

操作如下：

（1）测量热敏电阻在时的阻值，该热敏电阻的阻值随着温度的升高而降低。有以下实验器材可供选择。

A．电源E（电动势为，内阻不计）

B．电流表A（量程为，内阻约）

C．电压表V（量程为，内阻约）

D．滑动变阻器（最大电阻为，额定电流）

E．滑动变阻器（最大电阻为，额定电流为）

F．热敏电阻（60℃时阻值在之间）

①为了更准确测定阻值，滑动变阻器应选择______（选填“”或“”），电路图应选择图8中的______（选填“甲“或“乙”）；

②对热敏电阻加热至60℃，保持温度不变，调节滑动变阻器，得到电压表和电流表的多组数据，已在图8丙中描好点，请在图中画出图像______，并得到______（计算结果保留2位有效数字）。

（2）调试报警器

①按照图丁连接器材，报警器报警最低电流为，功率极小，电源为可调电源，内阻不计，调试时输出电压为；

②在常温下，闭合开关，开关接通b，将电阻箱的阻值调为，调节滑动变阻器，直至报警器警报。再将开关接通a，报警器调试完成。有三种滑动变阻器、、可供选择，其最大阻值分别为、、，为方便调节，应选择______（选填“”、“”或“”）。

参考答案：

1．     增大     放出

【详解】[1]下压活塞，气体的体积变小，温度不变，由

可知，压强增大；

[2]外界对气体做正功，气体温度不变故内能不变，由

可知，气体放出热量。

2．     从光密介质到光疏介质     ≥

【详解】[1] [2]发生全反射的条件是光从光密介质进入光疏介质，且入射角大于等于临界角。

3．          A     B

【详解】(1)[1]如图乙，用最小的圆将所有点圈在里面，圆心位置即为落地点的平均位置，可读出读数为65.0cm。

(2)[2][3]两球发生对心碰撞，因，所以碰后A球的速度会小于B球的速度，故M点是A球的落地点，N点是B球的落地点。

(3)[4]如果碰撞中动量守恒，则需要满足

因小球下落过程是平抛运动，因此有

即

【点睛】在本实验中，小球离开轨道后均做平抛运动，它们在空中的运动时间相同，水平位移与初速度成正比，可以用水平位移代替小球的初速度，根据动量守恒定律求出需要验证的表达式。

4．     乙     图乙加在热敏电阻两端的电压可以从零调到所需电压     5.2     111.8

【详解】(1)[1][2]图乙加在热敏电阻两端的电压可以从零调到所需电压，从而能够得到完整的图线，故选图乙；

(2)[3][4]通过R1的电流为：

，

由于电流表的读数为70mA，则通过热敏电阻的电流：

，

由甲图可知热敏电阻两端的电压为5.2V，电阻：

。

5．     A;          0.69;     2.33;

【详解】（1）为了调节范围更大，滑动变阻器采用分压接法，因此选用量程小得，选A；电路图如图

（2）当电流传感器得示数为0.3A时；由灯泡得U-I曲线可知两端得电压为2.3V，因此灯泡得功率为，则电源得内阻为

6．     接通电源     释放滑块     0.620     0.618     限位孔对纸带向左的阻力对系统的冲量使系统的总动量减少

【详解】（1）⑥[1][2]使用打点计时器时要先接通电源，然后释放滑块；

（2）[3]碰撞前滑块1的速度为

则两滑块在碰撞前的总动量为

[4]碰撞后两滑块共同的速度为

则碰撞后系统的总动量为

（3）[5]本实验的主要系统误差是限位孔对纸带向左的阻力对系统的冲量使系统的总动量减少。

7．①10cm，0.2s；②；③（cm）

【详解】①因为xBC=20cm，t=2s，n=10由题意可知

A==10cm

②从振子经过平衡位置开始计时，经过周期振子有负向最大加速度，可知振子此时在正向最大位移处，所以位移—时间图象如图所示

③由A=10cm，T=0.2s，得

得振子的振动方程为

x=10sin10πtcm

8．     单     1.0×10-11     偏大

【详解】[1] 某实验小组在做“油膜法估测油酸分子大小”的实验中，需使油酸在水面上形成（选填单分子层油膜

[2] 一滴油酸酒精溶液中含有的纯油酸体积V为

[3]根据

油酸未完全散开就开始测量油酸膜的面积S，S偏小，会导致油酸分子直径的计算结果偏大。

9．     R1     乙          25     R4

【详解】(1) ①[1]为了方便调节，滑动变阻器选阻值范围小的R1。

[2]时阻值在之间，所以

所以电流表采用外接法，测量较准确，故选乙图。

②[3]描点连线得图像如图

[4]通过画出的图像可得

(2) ②[5]电路中最大电阻

滑动变阻器的最大电阻

所以滑动变阻器应选择R4。
