初中物理人教版八年级上册第1节 透镜巩固练习

这是一份初中物理人教版八年级上册第1节 透镜巩固练习，共7页。试卷主要包含了画出如图所示中相应的折射光线等内容，欢迎下载使用。

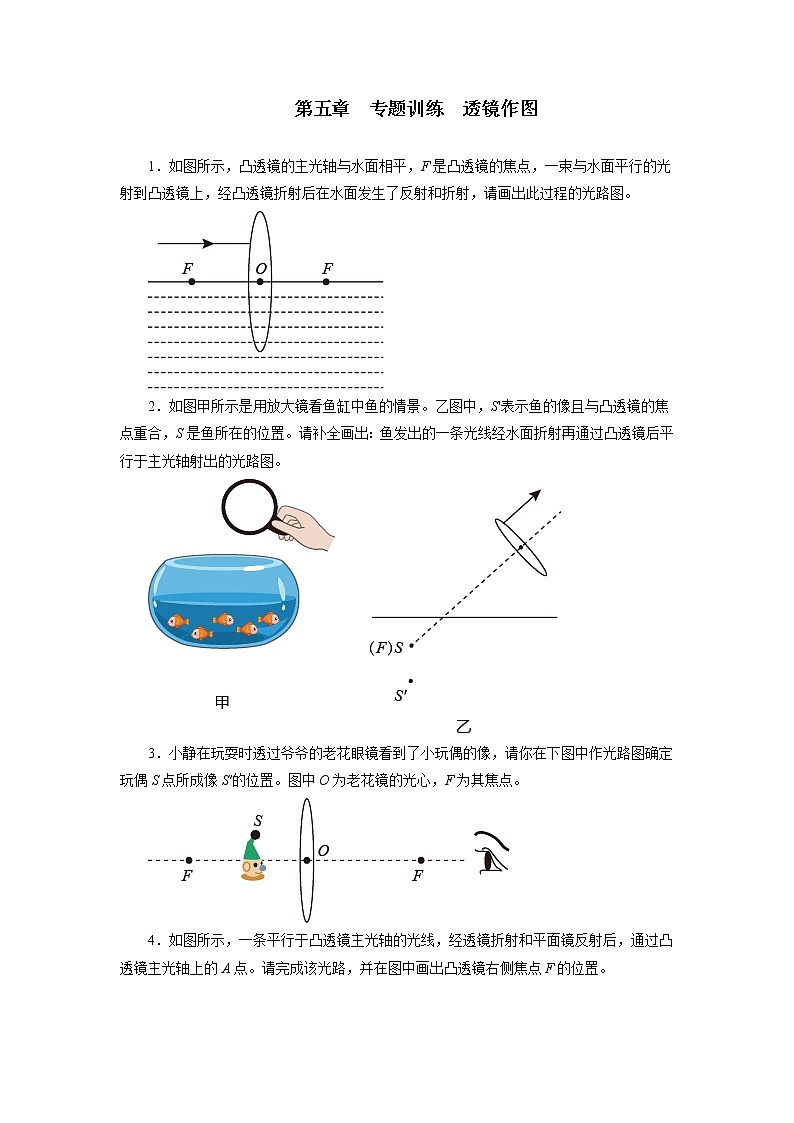

1．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
2．如图甲所示是用放大镜看鱼缸中鱼的情景。乙图中，S'表示鱼的像且与凸透镜的焦点重合，S是鱼所在的位置。请补全画出：鱼发出的一条光线经水面折射再通过凸透镜后平行于主光轴射出的光路图。
3．小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在下图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。

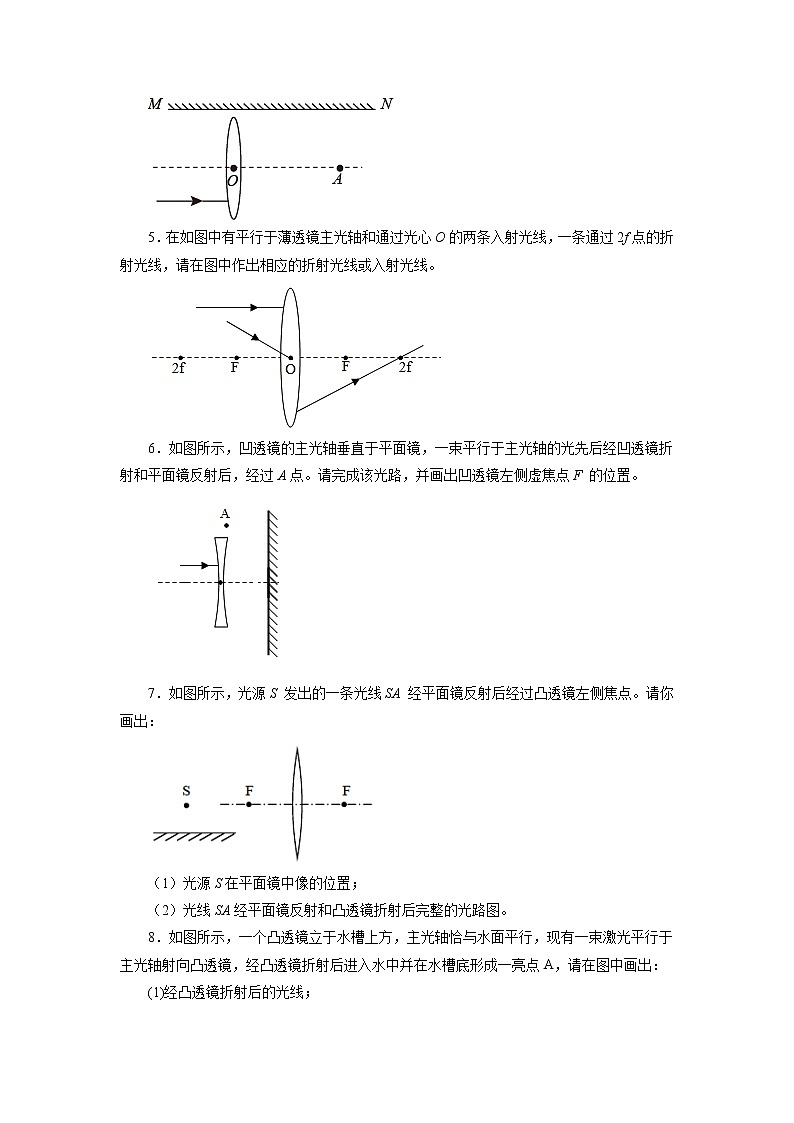

4．如图所示，一条平行于凸透镜主光轴的光线，经透镜折射和平面镜反射后，通过凸透镜主光轴上的A点。请完成该光路，并在图中画出凸透镜右侧焦点F的位置。
5．在如图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线。
6．如图所示，凹透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凹透镜折射和平面镜反射后，经过A点。请完成该光路，并画出凹透镜左侧虚焦点F 的位置。
7．如图所示，光源S 发出的一条光线SA 经平面镜反射后经过凸透镜左侧焦点。请你画出：
（1）光源S在平面镜中像的位置；
（2）光线SA经平面镜反射和凸透镜折射后完整的光路图。

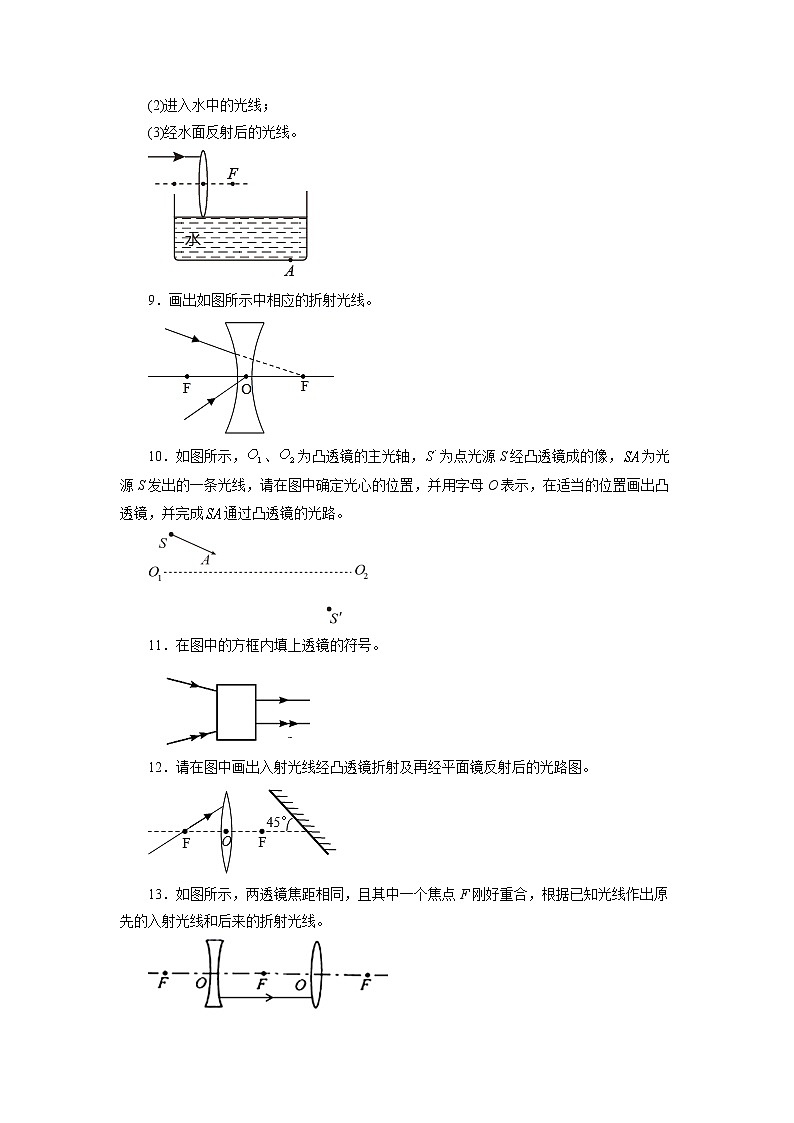

8．如图所示，一个凸透镜立于水槽上方，主光轴恰与水面平行，现有一束激光平行于主光轴射向凸透镜，经凸透镜折射后进入水中并在水槽底形成一亮点A，请在图中画出：
(1)经凸透镜折射后的光线；
(2)进入水中的光线；
(3)经水面反射后的光线。
9．画出如图所示中相应的折射光线。
10．如图所示，、为凸透镜的主光轴，为点光源S经凸透镜成的像，为光源S发出的一条光线，请在图中确定光心的位置，并用字母O表示，在适当的位置画出凸透镜，并完成通过凸透镜的光路。
11．在图中的方框内填上透镜的符号。
12．请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
13．如图所示，两透镜焦距相同，且其中一个焦点F刚好重合，根据已知光线作出原先的入射光线和后来的折射光线。
14．如图，是一条经凹透镜折射后的光线，请在图中画出射向凹透镜的入射光线、平面镜的反射光线。
15．图中是通过平面镜反射后的反射光线，请画出通过平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数。
16．如图所示，平面镜前一点燃的蜡烛恰好在凸透镜的二倍焦距上，SC、SD是蜡烛发出的两条光线，O为凸透镜的光心，F为凸透镜的焦点。请画出：①光线SC经过凸透镜折射后的光线；②光线SD经过平面镜反射后的光线。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
