初中物理第1节 透镜课后练习题

这是一份初中物理第1节 透镜课后练习题，文件包含专项七透镜有关的作图同步练习学生版2022-2023人教版物理八年级上册doc、专项七透镜有关的作图同步练习教师版2022-2023人教版物理八年级上册doc等2份试卷配套教学资源，其中试卷共4页， 欢迎下载使用。

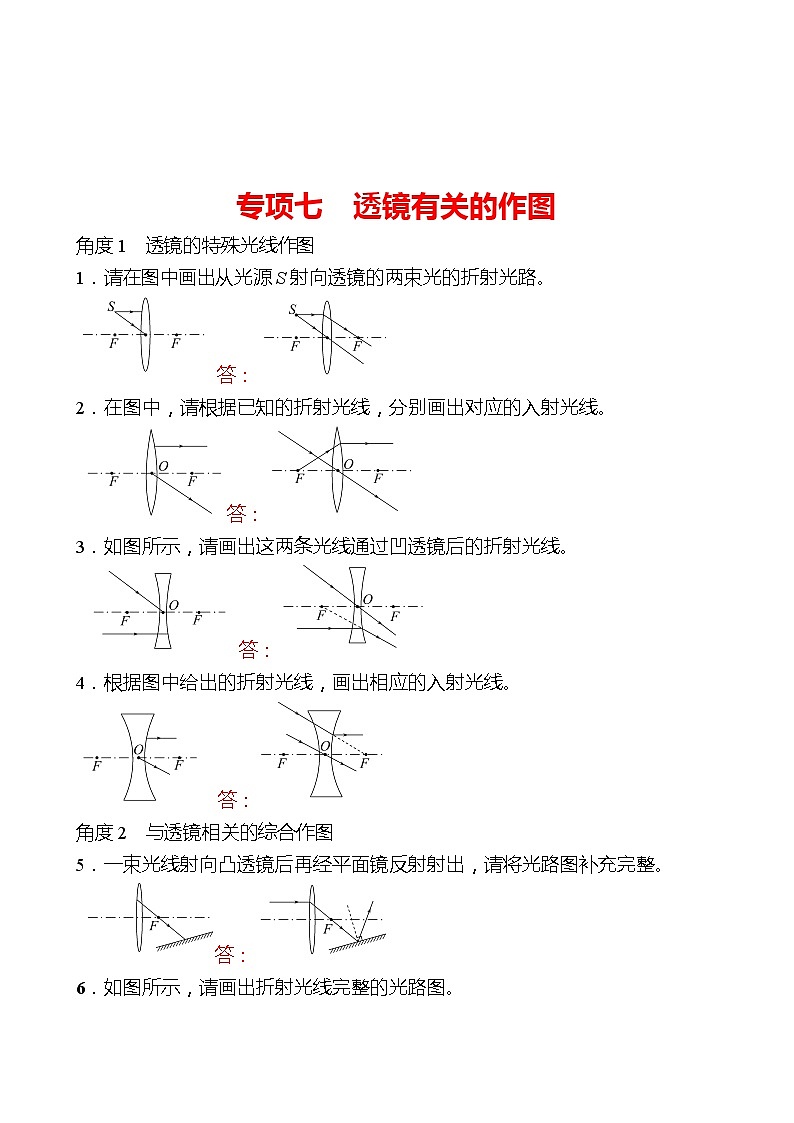

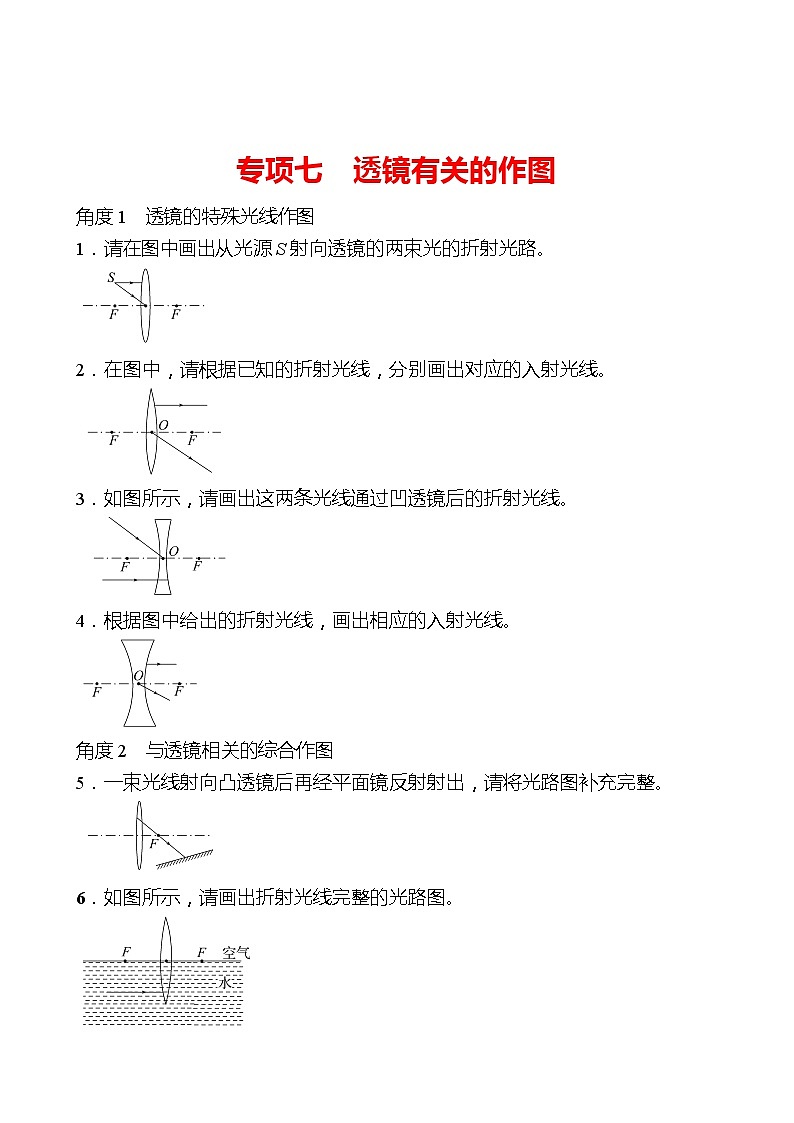

 专项七　透镜有关的作图角度1　透镜的特殊光线作图1．请在图中画出从光源S射向透镜的两束光的折射光路。 2．在图中，请根据已知的折射光线，分别画出对应的入射光线。3．如图所示，请画出这两条光线通过凹透镜后的折射光线。  4．根据图中给出的折射光线，画出相应的入射光线。角度2　与透镜相关的综合作图5．一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。6．如图所示，请画出折射光线完整的光路图。7．如图所示，平面镜与一个凸透镜的主光轴平行，F为凸透镜的焦点，一束射向平面镜点A的光线，经平面镜反射后从凸透镜射出，射出后的光线恰好与凸透镜的主光轴平行。请你画出这一过程。8．如图所示，一光源发出的光经平面镜反射后照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。请画出其对应的入射光线及通过凹透镜后的折射光线。
